ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DJ 70 INOX TEKA

ΚΑΜΙΝΑ∆Α ΤΟΙΧΟΥ DJ-60/ 70/ 90 S/ S

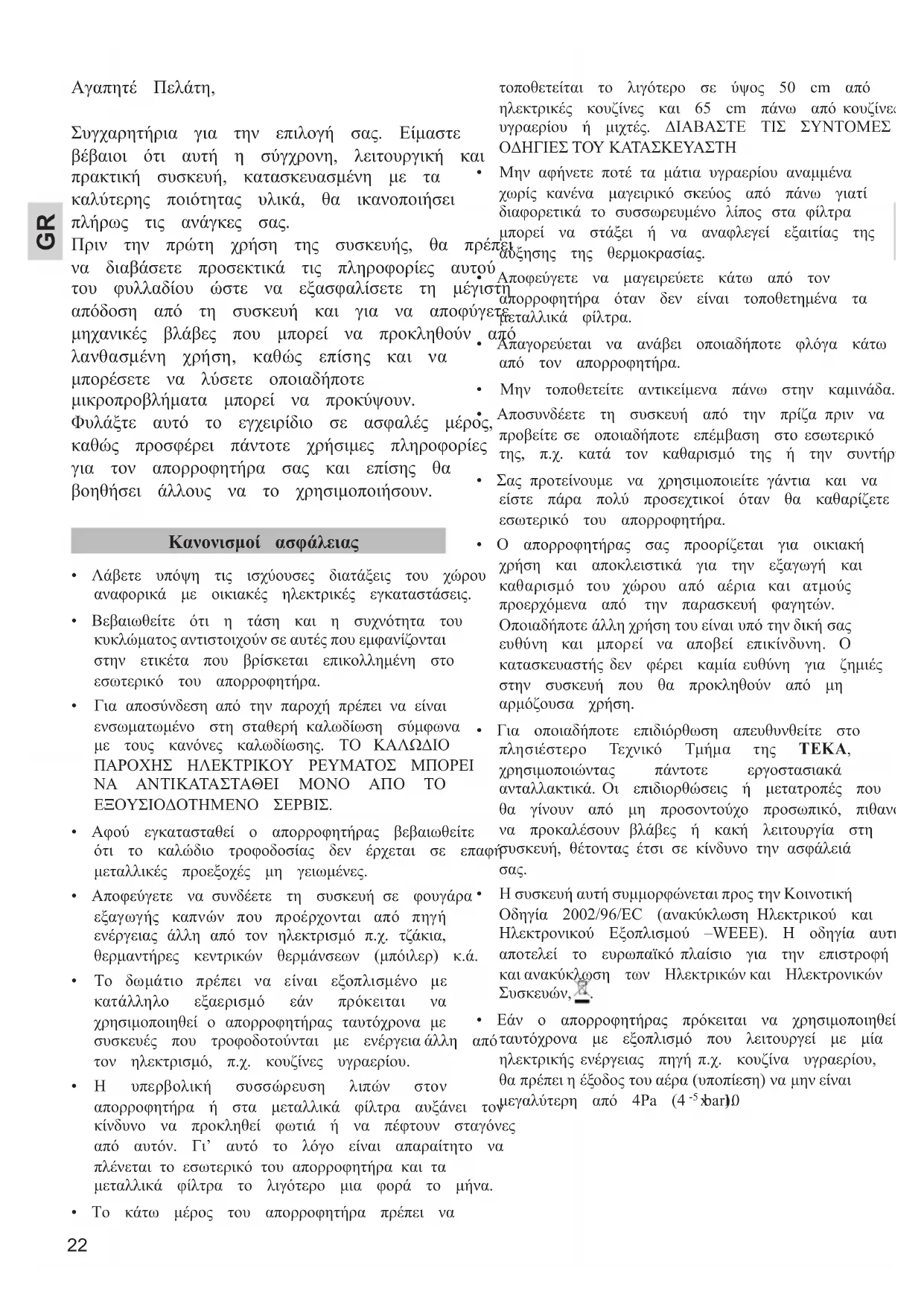

Αγαπητέ Πελάτη, Συγχαρητήρια για την επιλογή σας. Είµαστε βέβαιοι ότι αυτή η σύγχρονη, λειτουργική και πρακτική συσκευή, κατασκευασµένη µε τα καλύτερης ποιότητας υλικά, θα ικανοποιήσει πλήρως τις ανάγκες σας. Πριν την πρώτη χρήση της συσκευής, θα πρέπει να διαβάσετε προσεκτικά τις πληροφορίες αυτού του φυλλαδίου ώστε να εξασφαλίσετε τη µέγιστη απόδοση από τη συσκευή και για να αποφύγετε µηχανικές βλάβες που µπορεί να προκληθούν από λανθασµένη χρήση, καθώς επίσης και να µπορέσετε να λύσετε οποιαδήποτε µικροπροβλήµατα µπορεί να προκύψουν. Φυλάξτε αυτό το εγχειρίδιο σε ασφαλές µέρος, καθώς προσφέρει πάντοτε χρήσιµες πληροφορίες για τον απορροφητήρα σας και επίσης θα βοηθήσει άλλους να το χρησιµοποιήσουν.

• Λάβετε υπόψη τις ισχύουσες διατάξεις του χώρου αναφορικά µε οικιακές ηλεκτρικές εγκαταστάσεις.

• Βεβαιωθείτε ότι η τάση και η συχνότητα του κυκλώµατος αντιστοιχούν σε αυτές που εµφανίζονται στην ετικέτα που βρίσκεται επικολληµένη στο εσωτερικό του απορροφητήρα.

• Για αποσύνδεση από την παροχή πρέπει να είναι ενσωµατωµένο στη σταθερή καλωδίωση σύµφωνα µε τους κανόνες καλωδίωσης. ΤΟ ΚΑΛΩ∆ΙΟ ΠΑΡΟΧΗΣ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΜΠΟΡΕΙ ΝΑ ΑΝΤΙΚΑΤΑΣΤΑΘΕΙ ΜΟΝΟ ΑΠΟ ΤΟ ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΣΕΡΒΙΣ.

• Αφού εγκατασταθεί ο απορροφητήρας βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν έρχεται σε επαφή µεταλλικές προεξοχές µη γειωµένες.

• Αποφεύγετε να συνδέετε τη συσκευή σε φουγάρα εξαγωγής καπνών που προέρχονται από πηγή ενέργειας άλλη από τον ηλεκτρισµό π.χ. τζάκια, θερµαντήρες κεντρικών θερµάνσεων (µπόιλερ) κ.ά.

• Το δωµάτιο πρέπει να είναι εξοπλισµένο µε κατάλληλο εξαερισµό εάν πρόκειται να χρησιµοποιηθεί ο απορροφητήρας ταυτόχρονα µε συσκευές που τροφοδοτούνται µε ενέργεια άλλη από τον ηλεκτρισµό, π.χ. κουζίνες υγραερίου.

• Η υπερβολική συσσώρευση λιπών στον απορροφητήρα ή στα µεταλλικά φίλτρα αυξάνει τον κίνδυνο να προκληθεί φωτιά ή να πέφτουν σταγόνες από αυτόν. Γι’ αυτό το λόγο είναι απαραίτητο να πλένεται το εσωτερικό του απορροφητήρα και τα µεταλλικά φίλτρα το λιγότερο µια φορά το µήνα.

• Το κάτω µέρος του απορροφητήρα πρέπει να τοποθετείται το λιγότερο σε ύψος 50 cm από ηλεκτρικές κουζίνες και 65 cm πάνω από κουζίνες υγραερίου ή µιχτές. ∆ΙΑΒΑΣΤΕ ΤΙΣ ΣΥΝΤΟΜΕΣ Ο∆ΗΓΙΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ

• Μην αφήνετε ποτέ τα µάτια υγραερίου αναµµένα χωρίς κανένα µαγειρικό σκεύος από πάνω γιατί διαφορετικά το συσσωρευµένο λίπος στα φίλτρα µπορεί να στάξει ή να αναφλεγεί εξαιτίας της αύξησης της θερµοκρασίας.

• Αποφεύγετε να µαγειρεύετε κάτω από τον απορροφητήρα όταν δεν είναι τοποθετηµένα τα µεταλλικά φίλτρα.

• Απαγορεύεται να ανάβει οποιαδήποτε φλόγα κάτω από τον απορροφητήρα.

• Μην τοποθετείτε αντικείµενα πάνω στην καµινάδα.

• Αποσυνδέετε τη συσκευή από την πρίζα πριν να προβείτε σε οποιαδήποτε επέµβαση στο εσωτερικό της, π.χ. κατά τον καθαρισµό της ή την συντήρηση.

• Σας προτείνουµε να χρησιµοποιείτε γάντια και να είστε πάρα πολύ προσεχτικοί όταν θα καθαρίζετε το εσωτερικό του απορροφητήρα.

• Ο απορροφητήρας σας προορίζεται για οικιακή χρήση και αποκλειστικά για την εξαγωγή και καθαρισµό του χώρου από αέρια και ατµούς προερχόµενα από την παρασκευή φαγητών. Οποιαδήποτε άλλη χρήση του είναι υπό την δική σας ευθύνη και µπορεί να αποβεί επικίνδυνη. Ο κατασκευαστής δεν φέρει καµία ευθύνη για ζηµιές στην συσκευή που θα προκληθούν από µη αρµόζουσα χρήση.

• Για οποιαδήποτε επιδιόρθωση απευθυνθείτε στο πλησιέστερο Τεχνικό Τµήµα της TEKA, χρησιµοποιώντας πάντοτε εργοστασιακά ανταλλακτικά. Οι επιδιορθώσεις ή µετατροπές που θα γίνουν από µη προσοντούχο προσωπικό, πιθανόν να προκαλέσουν βλάβες ή κακή λειτουργία στη συσκευή, θέτοντας έτσι σε κίνδυνο την ασφάλειά

• Η συσκευή αυτή συµµορφώνεται προς την Κοινοτική Οδηγία 2002/96/ΕC (ανακύκλωση Ηλεκτρικού και Ηλεκτρονικού Εξοπλισµού –WEEE). Η οδηγία αυτή αποτελεί το ευρωπαϊκό πλαίσιο για την επιστροφή και ανακύκλωση των Ηλεκτρικών και Ηλεκτρονικών Συσκευών, .

• Εάν ο απορροφητήρας πρόκειται να χρησιµοποιηθεί ταυτόχρονα µε εξοπλισµό που λειτουργεί µε µία µη ηλεκτρικής ενέργειας πηγή π.χ. κουζίνα υγραερίου, θα πρέπει η έξοδος του αέρα (υποπίεση) να µην είναι µεγαλύτερη από 4Pa (4 x 10

bar). Κανονισµοί ασφάλειας23 ΠΕΡΙΕΧΟΜΕΝΑ

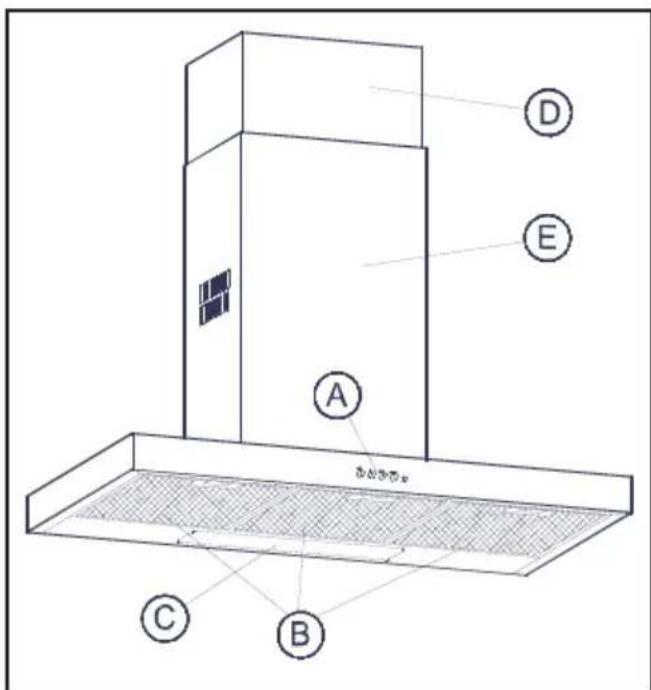

Περιγραφή της συσκευής 23 Οδηγίες χρήσεως πληκτρολογίου 23 Καθαρισµός και συντήρηση 24 Οδηγός αντιµετώπισης προβληµάτων 24 ∆ιαστάσεις και τεχνικά χαρακτηριστικά 24 Παρεχόµενα αξεσουάρ 25 Εγκατάσταση 25 Φίλτρα ενεργού άνθρακα 25 A Push-Button διακόπτες για έναρξη και λήξη λειτουργίας του απορροφητήρα, επιλογή ταχύτητας, φωτισµού και ενδεικτική λυχνία λειτουργίας. B Μεταλλικά φίλτρα. C Φωτισµός µε δυο λαµπτήρες έκαστος – 40 W (E-14). D, E Κάθετα ρυθµιζόµενα διακοσµητικά στοιχεία (φουγάρα). Μπορείτε να ρυθµίσετε την λειτουργία του απορροφητήρα χρησιµοποιώντας τους διακόπτες ως υποδεικνύονται στο ακόλουθο διάγραµµα. Θέστε σε λειτουργία τον απορροφητήρα λίγα λεπτά πριν ξεκινήσετε το µαγείρεµα ώστε να δηµιουργηθεί µία σταθερή ροή του αέρα στους σωλήνες εξαγωγής ατµών πριν εµφανιστούν οι ατµοί του µαγειρέµατος. Ξεκινώντας µε την µικρή ταχύτητα, ανεβάστε σταδιακά τις ταχύτητες µέχρι εκεί που επιθυµείτε. Έτσι διευκολύνετε την λειτουργία του µοτέρ. Όταν τελειώσετε το µαγείρεµα, αφήστε σε λειτουργία τον απορροφητήρα για µερικά λεπτά (3 µε 5 λεπτά) για να διαφύγουν όλοι οι ατµοί από τον σωλήνα εξόδου. Έτσι, εµποδίζεται η επιστροφή των ατµών και των οσµών στην κουζίνα σας. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ Ο∆ΗΓΙΕΣ ΧΡΗΣΕΩΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ

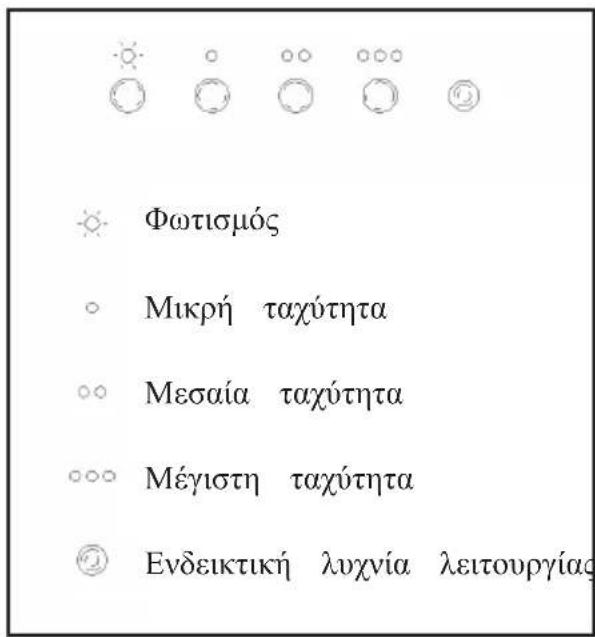

Μικρή ταχύτητα Μεσαία ταχύτητα Μέγιστη ταχύτητα Ενδεικτική λυχνία λειτουργίας24

Κατά την διάρκεια της εργασίας του καθαρισµού και της συντήρησης, βεβαιωθείτε ότι τηρούνται οι κανονισµοί ασφαλείας που υπάρχουν στη σελίδα 22. - Αν ο απορροφητήρας σας είναι φτιαγµένος από ανοξείδωτο χάλυβα, σας συνιστούµε να χρησιµοποιήσετε ειδικά προϊόντα καθαρισµού για ανοξείδωτο χάλυβα. - Αν ο απορροφητήρας είναι φτιαγµένος από βαµµένο µέταλλο, χρησιµοποιείστε διάλυµα χλιαρού νερού και ουδέτερου απορρυπαντικού. - Μην χρησιµοποιείτε συρµατάκια ή λειαντικά και διαβρωτικά προϊόντα. - Στεγνώστε τον απορροφητήρα χρησιµοποιώντας ένα πανί που δεν αφήνει χνούδι. - ∆εν συνιστάται η χρήση ατµοκαθαριστών. Για να αφαιρέσετε τα µεταλλικά φίλτρα από τη θέση τους, πιέστε ελαφρώς τις ειδικές λαβές και τραβήξτε τα. Τα µεταλλικά φίλτρα µπορούν να καθαριστούν “µουλιάζοντάς” τα σε ζεστό διάλυµα νερού και ουδέτερου απορρυπαντικού µέχρι να διαλυθούν τα λίπη και µετά ξεπλένοντάς τα κάτω από τη βρύση, ή χρησιµοποιώντας ειδικά καθαριστικά λίπους. Μπορούν επίσης να πλυθούν σε πλυντήριο πιάτων. Σε αυτή τη περίπτωση συνιστούµε να τα τοποθετήσετε κάθετα (όρθια) για να µην πέσουν επάνω τους υπολείµµατα φαγητών. Το πλύσιµο σε πλυντήριο πιάτων µπορεί να “µαυρίσει” τις µεταλλικές επιφάνειες, χωρίς ωστόσο να επηρεάσει την ικανότητα συγκράτησης ατµών. Μετά τον καθαρισµό, αφήστε τα να στεγνώσουν καλά και τέλος τοποθετήστε τα στον απορροφητήρα. Ακολουθήστε την παρακάτω διαδικασία: - Αφαιρέστε τα µεταλλικά φίλτρα από την θέση

- Αλλάξτε τον σπασµένο/ καµένο λαµπτήρα. Η µέγιστη ισχύς του λαµπτήρα είναι 40 W (Ε-14). - Τοποθετήστε τα µεταλλικά φίλτρα πάλι στην

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΣΩΜΑΤΟΣ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΜΕΤΑΛΙΚΩΝ ΦΙΛΤΡΩΝ ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΩΝ ΦΩΤΙΣΜΟΥ

Ο∆ΗΓΟΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ Πριν καλέσετε το εξουσιοδοτηµένο σέρβις, κάνετε τους παρακάτω ελέγχους: ∆ΙΑΣΤΑΣΕΙΣ ΚΑΙ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Βλεπε σελιδα 30. Η εταιρεία TEKA INDUSTRIAL S.A. διατηρεί το δικαίωµα να κάνει αλλαγές και διορθώσεις στα προϊόντα της όταν το κρίνει αναγκαίο, χωρίς να αλλάξει τα βασικά τους χαρακτηριστικά. Η “Teka” δεν ευθύνεται για τυχόν λάθη στο κείµενο των οδηγιών χρήσεως που προέρχονται από την απόδοση στην Ελληνική κατά τη µετάφραση.25 1 Συστολή 150/ 120 χιλιοστών. 2 Στήριγµα για διακοσµητικό κάλυµµα του σωλήνα εξόδου. 4 Ούπα (∅6 x 30). 4 Ούπα (∅8 x 40). 4 Μεγάλα µπουλόνια (∅4 x 30). 2 Βίδες (∅3,9 x 19). 4 Μεγάλα µπουλόνια (∅5 x 45). 2 Ροδέλες ∅6.4 x ∅18. 2 Συνδετήρες. Πριν την εγκατάσταση του απορροφητήρα, βεβαιωθείτε ότι τηρούνται οι Κανονισµοί Ασφαλείας που εκτίθενται στη σελίδα 22. Για την καλύτερη δυνατή απόδοση, η σωλήνωση µέσα στην κουζίνα δεν πρέπει να είναι περισσότερο από ΤΕΣΣΕΡΑ ΜΕΤΡΑ ΜΗΚΟΣ, να µην έχει περισσότερο από δυο γωνίες 90° και η διάµετρος της, πρέπει να είναι τουλάχιστον Ø120 mm (ή ∅150 mm). (Σχήµα 1, σελίδα 31)

1) βρείτε και τρυπήστε τα σηµεία για να

τοποθετήσετε τα ούπα πάνω στον τοίχο (Α1) (Ø8 x 40), Βλέπετε σχήµα 1.

Βάλτε τα ούπα (Α1) στον τοίχο χρησιµοποιώντας µακριά µπουλόνια (Α2) (Ø5 x 45) αφήνοντάς τα προεξέχουν 5mm από τον τοίχο

3) Κρεµάστε τον απορροφητήρα στα µακριά µπουλόνια

(Α2) και αφού αλφαδιάστε την συσκευή βιδώστε τα.

4) Εντοπίστε την θέση των ούπα (R) (Ø8 x 40), από το

εσωτερικό της συσκευής.

5) Ξεβιδώστε λίγο τα µεγάλα µπουλόνια (Α2) και

ξεκρεµάστε τον απορροφητήρα.

6) Τρυπήστε τον τοίχο και τοποθετήστε τα ούπα

7) Κρεµάστε τον απορροφητήρα, σφίξτε τα µακριά

µπουλόνια (Α2) και (S) (Ø5 x 45) µε τις ροδέλες (Τ) (Ø6,4 x Ø18).

8) Τοποθετήστε τα διακοσµητικά καλύµµατα,

προσαρµόζοντας το κάτω στο στήριγµα (Η), όπως φαίνεται στο σχήµα 1. Ανασηκώστε το κάλυµµα του άνω σωλήνα πάνω στο επιθυµητό ύψος και µαρκάρετε το σχήµα του στον τοίχο. Αφαιρέστε τα καλύµµατα του σωλήνα

9) Τοποθετήστε τους συνδετήρες (F) στο στήριγµα

10) Κεντράρετε το στήριγµα (C) γύρω από το

µαρκαρισµένο σχήµα, βρείτε και τρυπήστε τα σταθερά σηµεία για τα ούπα (Ε) (∅6 x 30). Βάλτε το στήριγµα (C) µε τα µακριά µπουλόνια (D) (∅4 x 30).

11) Τοποθετήστε το µέρος (Β) εάν ο εσωτερικός

σωλήνας εξαγωγής είναι Ø120 mm (ο σωλήνας εξαγωγής δεν παρέχεται µε το προϊόν).

12) Βάλτε τον εσωτερικό σωλήνα µε ένα

σφιγκτήρα (δεν παρέχεται) στο (Β) ή στον σωλήνα εξαγωγής του µοτέρ, ανάλογα µε την περίπτωση.

13) Όταν ο εσωτερικός σωλήνας έχει τοποθετηθεί,

τοποθετήστε το χαµηλότερο διακοσµητικό κάλυµµα/φουγάρο γύρω από την έξοδο του ανεµιστήρα εξαγωγής και στερεώστε το άνω διακοσµητικό κάλυµµα/φουγάρο µε τις βίδες (G) (∅3.9 x 19). Αυτός ο απορροφητήρας είναι σχεδιασµένος για την εξαγωγή των ατµών µέσω του σωλήνα εκτός σπιτιού ή για την επανακυκλοφορία τους µέσω των φίλτρων ενεργού άνθρακα. Αν δεν είναι δυνατή η εξαγωγή των ατµών προς τα έξω, µπορείτε να τοποθετήσετε τα φίλτρα ενεργού άνθρακα µέσα στο σώµα του απορροφητήρα ώστε να δεσµεύονται οι οσµές των ατµών και να απελευθερώνεται ο καθαρός αέρας µέσα στο εσωτερικό του σπιτιού. Η προσθήκη φίλτρων ενεργού άνθρακα µειώνει την απορροφητική ικανότητα της συσκευής. Τα φίλτρα ενεργού άνθρακα έχουν µια διάρκεια ζωής µεταξύ 3 και 6 µηνών, ανάλογα µε τις συνθήκες της χρήσης. Τα φίλτρα αυτά δεν πλένονται ούτε ανακυκλώνονται. Μετά τη χρήση τους, πρέπει να αντικαθιστώνται. (Σχήµα 2, σελίδα 31)

1) Τοποθετήστε τα φίλτρα στις δυο πλευρές του

µοτέρ προσαρµόζοντας τις τρύπες στα φίλτρα να ταιριάξουν (Α) µε τις υποδοχές (Β) του σώµατος του µοτέρ. Γυρίστε τα όπως φαίνεται στο σχήµα για να κουµπώσουν.

2) Αφαιρέστε τα διακοσµητικά καλύµµατα

σωληνώσεων (Ε). Τοποθετήστε τον φραγµό (C) στην έξοδο αέρα του µοτέρ. Τοποθετήστε πάλι τα διακοσµητικά καλύµµατα σωληνώσεως (Ε).

ΠΑΡΕΧΟΜΕΝΑ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΑ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (ΠΡΟΑΙΡΕΤΙΚΑ)26

• Ελέγξτε την Ταµπέλα Τεχνικών Χαρακτηριστικών µέσα στον απορροφητήρα.
