Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	70 cm de largeur
Matériau	Inox
Débit d'air	Jusqu'à 600 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	Éclairage LED intégré
Filtre à graisse	Filtre en aluminium, lavable au lave-vaisselle
Installation	Installation murale
Consommation énergétique	Classe énergétique B
Poids	Environ 10 kg
Garantie	2 ans
Maintenance	Nettoyage régulier des filtres et de la surface en inox
Sécurité	Protection contre les surcharges électriques
Accessoires inclus	Kit de montage et manuel d'utilisation

FOIRE AUX QUESTIONS - DJ 70 INOX TEKA

Comment nettoyer le filtre à graisse de la hotte TEKA DJ 70 INOX ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte, puis plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez ensuite à l'eau claire et laissez sécher avant de le remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que l'interrupteur est en position 'ON'. Assurez-vous également qu'il n'y a pas de coupure de courant. Si le problème persiste, contactez un technicien.

Comment réduire le bruit de ma hotte TEKA DJ 70 INOX ?

Un bruit excessif peut être dû à un filtre encrassé ou à un montage incorrect. Assurez-vous que le filtre est propre et que la hotte est bien fixée. Si le bruit continue, envisagez de vérifier si la hotte est correctement installée et de consulter un professionnel.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois à 1 an, selon la fréquence d'utilisation de la hotte. Si vous utilisez la hotte intensément, envisagez un remplacement plus fréquent.

Comment installer la hotte TEKA DJ 70 INOX ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de mesurer la hauteur appropriée au-dessus de la plaque de cuisson et de fixer solidement la hotte au mur.

La lumière de ma hotte ne fonctionne pas, que faire ?

Vérifiez d'abord l'ampoule pour voir si elle est grillée. Remplacez l'ampoule si nécessaire. Si la lumière ne s'allume toujours pas, vérifiez les connexions électriques et contactez un technicien si besoin.

Puis-je utiliser ma hotte sans évacuation extérieure ?

Oui, la hotte TEKA DJ 70 INOX peut fonctionner en mode recyclage grâce à un filtre à charbon. Assurez-vous d'installer le filtre approprié pour une utilisation sans évacuation.

Quel type de filtre dois-je utiliser pour ma hotte ?

Pour la hotte TEKA DJ 70 INOX, utilisez des filtres à graisse en aluminium et des filtres à charbon pour le mode recyclage. Consultez le manuel d'utilisation pour les références spécifiques.

MODE D'EMPLOI DJ 70 INOX TEKA

Manuel d'instructions

Hottes aspirantes DJ-60/ 70/ 90 S/ S

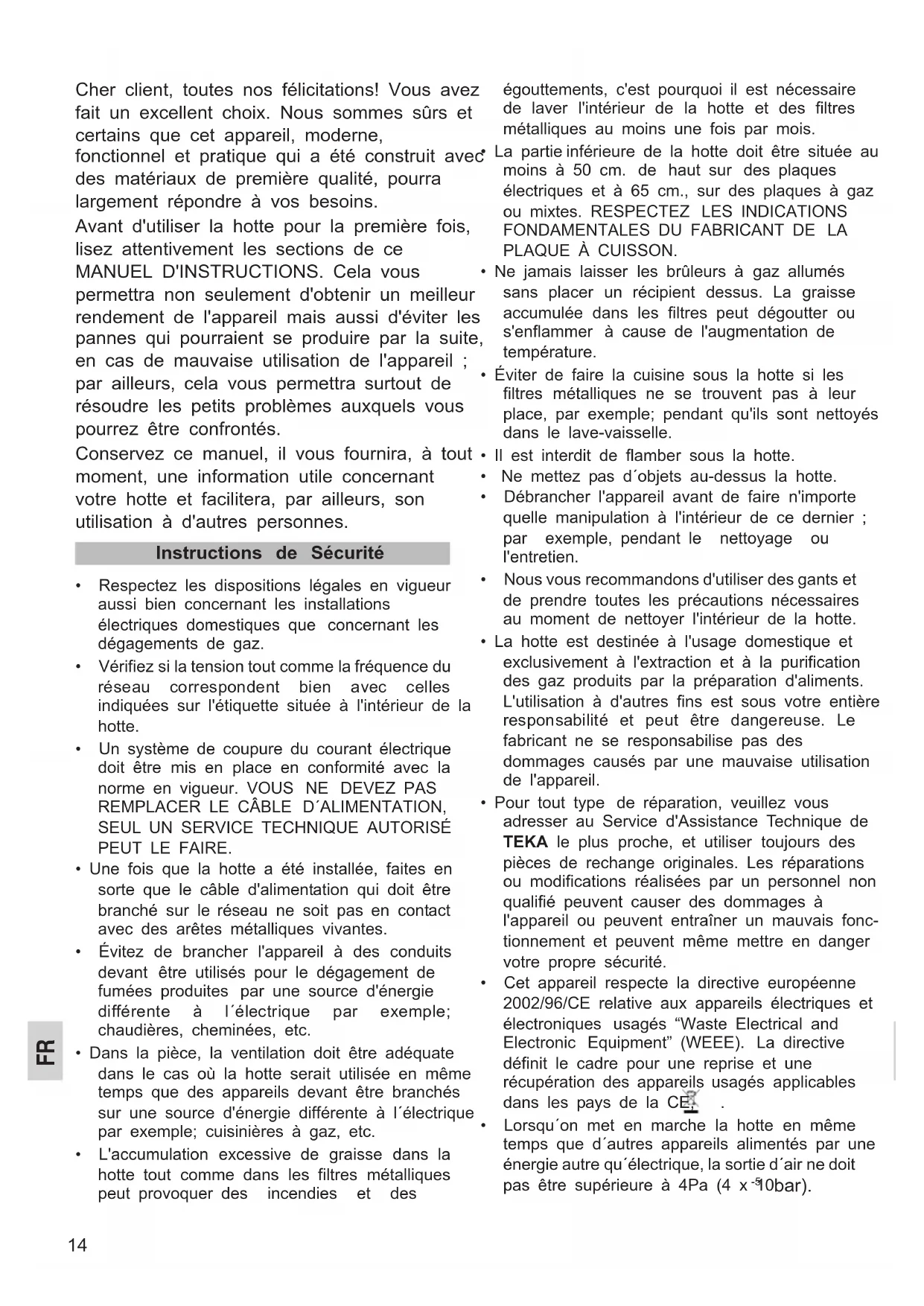

Cher client, toutes nos félicitations! Vous avez fait un excellentchioix. Nous sommes surs et certains que cet apparéil, moderne, fonctionnel et pratique qui a été construit avec des matérieliaux de première qualité, pourra largement répondre à vos besoin.

Avant d'utiliser la hotte pour la première fois, lisez attentivement les sections de ce MANUEL D'INSTRUCTIONS. Cela vous permettra non seulement d'obtenir un meilleur rendement de l'appareil mais aussi d'éviter les pannes qui pouraient se produit par la suite, en cas de mauvaise utilisation de l'appareil; par ailleurs, cela vous permettra surtout de résoudre les petits problèmes auxquels vous pourrez être confrontés.

Conserve ce manuel, il vous fournira, à tout moment, une information utile concernant • yours hotte et facilititera, par ailleurs, son • enutilisation à d'autres personnes.

Instructions de Sécurité

• Respectez les dispositions légales en vigueur aussi bien concernant les installations électriques domestiques que concernant les dégagements de gaz.
• Vérifiez si la tension tout comme la fréquence du réseau correspondant bien avec celles indiquées sur l'étiquette située à l'intérieur de la hotte.
• Un système de coupure du courant électrique doit être mis en place en conformité avec la norme en vigueur. VOUS NE DEVEZ PAS REMPLACER LE CABLE D'ALIMENTATION, SEUL UN SERVICE TECHNIQUE AUTORISÉ PEUT LE FAIRE.
• Une fois que la hotte a eté installée, faites en sorte que le cable d'alimentation qui doit être branché sur le réseau ne soit pas en contact avec des arêtes métalliques vivantes.
• Evitez de brancher l'appareil à des conduits devant être utilisés pour le dégagement de fumées produites par une source d'énergie différente à l'électrique par exemple; chaudières, cheminées, etc.
• Dans la piece, la ventilation doit être ajusté dans le cas où la hotter serait utiliser en même temps que des apparèils devant être branchés sur une source d'énergie différente à l'électrique par exemple; cusinières à gaz, etc.
• L'accumulation excessive de graisse dans la hotte tout comme dans les filtres métalliques peut provoquer des incendies et des

égouttements, c'est pourquoi il est nécessaire de laver l'intérieur de la hotte et des filtres métalliques au moins une fois par mois.

La partie inférieure de la hotte doit être située au moins à 50 cm. de haut sur des plaques électriques et à 65 cm., sur des plaques à gaz ou mixtes. RESPECTEZ LES INDICATIONS FONDAMENTALES DU FABRICANT DE LA PLAQUE À CUISSON.

• Ne jamais laisser les brûleurs à gaz allumés sans placer un réseau dessus. LaGRAISSE accumulée dans les filtres peut degoutter ou s'enflammer à cause de l'augmentation de température.
• Éviter de faire la cuisine sous la hotte si les filtrres métalliques ne se trouvent pas à leur place, par exemple; pendant qu'ils sont nettoyés dans le lave-vaisse.
• Il est interdit de flamber sous la hotte.
• Ne mettez pas d'objets au-dessus la hotte.
• Débrancher l'appareil avant de faire n'importe qu'elle manipulation à l'intérieur de ce dernier; par exemple, pendant le nettoyage ou l'entretien.
• Nous vous recommendons d'utiliser des gants et de prendre toutes les précautions nécessaires au moment de nettoyer l'intérieur de la hotte.
• La hotte est destinée à l'usage domestique et exclusivement à l'extraction et à la purification des gaz produits par la préparation d'aliments. L'utilisation à d'autres fins est sous votre entière responsabilité et peut être dangereuse. Le fabricant ne se responsabilise pas des dommages causés par une mauvaise utilisation de l'appareil.
  Pour tout type de réparation, veuillez vous adresser au Service d'Assistance Technique de TEKA le plus proche, et utiliser toujours des pieces de rechange originales. Les réparations ou modifications réalisées par un personnel non qualifié peuvent cause des dommages à l'appareil ou peuvent entraîner un mauvais fonctionnement et peuvent mêmemettre en danger libre leur propre sécurité.
• Cet apparéil respecte la directive européen 2002/96/CE relative aux apparéils électriques etlectroniques usagés "Waste Electrical andElectronic Equipment" (WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.
• Lorsqu'on met en marche la hotte en même temps que d'autres apparèils alimentés par une énergie autre qu'électrique, la sortie d'air ne doit pas être supérieure à 4Pa (4 x -50bar).

Index

Mode d'emploi

Page

Description de l'appareil 15

Mode d'emploi 15

Nettoyage et Entretien 16

Siquelque chose ne marche pas 16

Dimensions et caractéristiques 16

Accessoires livrés 17

Installation 17

Filtres à charbon actif 17

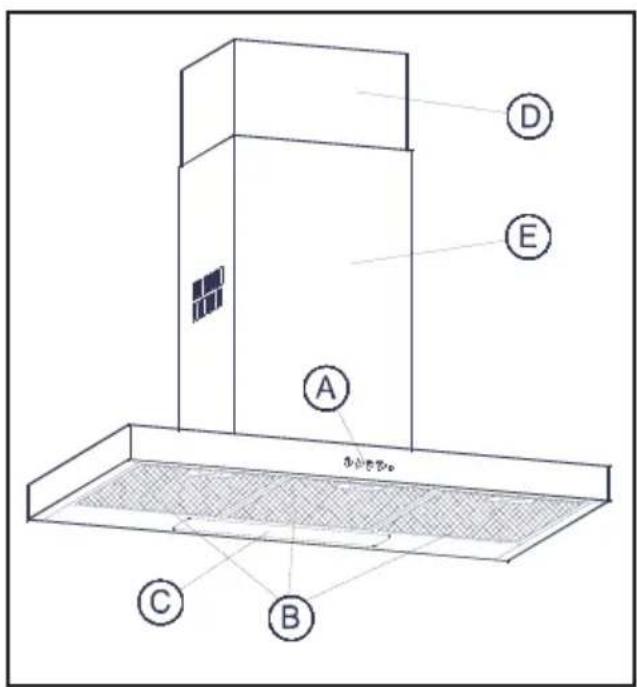

Description de l'appareil

A Commande munie de boutons pour la lumière, la vitesse et dotée d'une lampe témoin indicative de fonctionnement.
B Filtres métalliques.
C Lampes dotées de deux ampoules - 40 W (E-14).
D, E Couvre-tuyaux, réglables en hauteur.

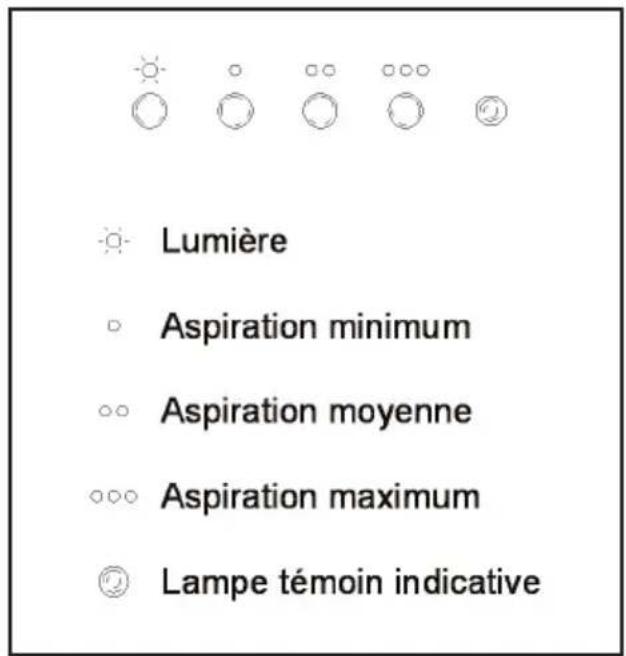

En appuyant sur la commande comme cela est indiqué sur la figure, vous pourrez controler les fonctions de la hotte.

Afin d'obtenir une(Meilleure)aspiration, nous
vous recommandons demettre en marche la
hotte quelques minutes avant de faire la
cuisine pour que le flux d'air soit soutenu et
stable au moment d'aspirer les fumées.

De même, laissez la hotte allumée quelques minutes après avoir fini de faire la cuisine pour que les fumées tout comme les odeurs soient entièrement evacuées à l'extérieur.

Nettoyage et entretien

Au moment de procéder au nettoyage l'entretien, veuilles respecter les instructions de Sécurité indiquées à la page 14.

Nettoyage du corps de la hotte

• Si vous hotte est en acier inoxydable, utilisez des produits de nettoyage spécialisés pour ce type de matériel en suivant les instructions du fabricant du produit.
• Si vous hotte est peinte, utilisez de l'eau tiède et du savon neutre. Éviter d'utiliser des produits contenant des substances corrosives, abrasives ou dissolvantes.
• N'utilisez, enaucun cas, des éponges métalliques ni des produits abrasifs ou corrosifs.
• Sechez la hotte en utilisant un linge ne contenant pas des pilosités.
• Il n'est pas conseillé d'utiliser des apparèils de nettoyage à vapeur.

Nettoyage des filtres métalliques

Pour retirer les filtres de l'endetroit ou ils sont places, exercez une légere pression sur les

dispositifs d'enclavage et ensuite, tirez. Les filtres métalliques peuvent être nettoyés en les plongeant dans de l'eau chaude contenant du détergent neutre jusqu'à ce que la graisse disparaisse et ensuite en les rincant sous le jet de l'eau du robinet ou en utilisant des produits spécifique pour la graisse. De même, ils peuvent être lavés dans un lavevaisselle.

Dans ce cas, il est recommendé de le faire en les plaçant verticalément pour éviter que des restes de nourriture ne se déposent dessus. Le fait de laver les filtres dans un lavevaisselle peut déterminer la surface métallique (en la noircissant) sans pour autant que cela n'ait des répercussions sur leur capacité de retention de graisses.

Une fois qu'ils sont propres, il faudra les laisser secher en plein air et ensuite les placer dans la hotte.

Changement des ampôules

Procedez de la façon suivante:

• Retirez les filtrés métalliques.
• Changez l'ampoule abimée/ grillée. La puissance maximum des ampoules est de 40W (E-14).
• Placez les filtres métalliques.

Siquelquechoene marchepas

Avant d'appeler le Service Technique, procedez aux vérifications suivantes:

Problème	Cause évientuelle	Solution
La hotte ne marche pas.	Le cable d'alimentation de la hotte n'est pas branché sur le réseau. Il n'y a pas de courant sur le réseau.	Branchez le cable d'alimentation sur le réseau. Faites en sortie que le courant arrive au réseau.
La hotte n'aspire pas assez ou vibre.	Filtres saturés de graisse. Obstruction dans le conduit d'échéppement d'air.	Remplacez ou nettoyez les filtres à charbon actif et/ou métalliques selon le cas. Enlevez l'obstruction.
Les lampes n'éclairent pas.	Les ampôules sont grillées. Les ampôules sont déserrées.	Remplacez les ampôules. Serrez les ampôules.

Dimensions Caractéristiques

Voir page 30.

La Société TEKA INDUSTRIAL S.A. se reserve le droit d'introduire dans ses apparciels les modifications qu'elle jugera opportunes sans pour autant modifier leurs caractéristiques fondamentales.

Accessoires livrés

1 Reduction 150/ 120 mm.
2 Support pour couvre-tuyau.
4 Sabot de retenue (06× 30)
4 Sabot de retenue ( 8× 40)
4 Vis à bois (Ø4 x 30).
2 Vis (Ø3,9 x 19).
4 Vis à bois (Ø5 x 45).
2 Rondelles ( 6,4× 18)
2 Agrafes.

Installation

Fig. 1 (Page 31)

Faites tout pour respecter les Instructio de Securite indiquees a la page 14 au moment dinstaller la hotte.

Pour obltenir un meilleur rendement, la conduite située à l'extérieur ne devra pas dépasser les QUATRE MÉTRES et ne devra pas non plus avoir plus de deux angles de 90^ Par contre, elle devra avoir au moins 0120 diamètre.

1) Tracez et perforez dans le mur les points pour fixer les sabots de retenue (A1) ( 8× Voir figure 1.
2) Placez les sabots de retenue (A1) et visse emplacer. les vis à bois (A2) (05× 45) en faisant en sorte qu'elles dessortent de 5mm du mur.
3) Accrochez la hotte dans les vis à bois (A Nivelez l'appareil et serrez les vis à bois.
4) Tracez le placement des sabots (R) (Ø8 40), à l'intérieur de la hotte.
5) Déserrez les vis à bois (A2) et décrocher hotter.
6) Perforez le mur et accrocher les sabots
7) Accrochez la hotte, serrez les vis à bois et les (S) ( 5 × 45) avec des rondelles (T) ( 6,4 × 18) .
8) Montez les couvre-tuyaux. En fixant la partie inférieure sur le support (H) comme cela est

indiqué sur le croquis de la figure 1. Élevez le couvre-tuyau supérieur jusqu'à l'endroit souhaité et marquez son contour sur le mur. Enlevez les couvre-tuyaux.

9) Placez les agrafes (F) dans le support (C).
10) Centrez le support (C) sur le contour marqué; tracez et perforce les points de fixation des sabots (E) (Ø6 x 30). Fixez le support (C) avec des vis à bois (D) (Ø4 x 30).
11) Placez la piece (B) si le tuyau interieur (non livre) est 120
12) Fixez le tuyau interieur avec un collier (non livre) à (B) ou dans la zone d'évacuation d'air du moteur selon le cas.
13) Une fois que le tuyau interieur est place, placez le couvre-tuyau inférieur sur la hotte et fixez le couvre-tuyau supérieur avec des vis (G) (03,9× 19)

Filtres à charbon actif (facultatif)

Dans le cas où il serait impossible d'évacuer le gaz à l'extérieur, la hotte peut être place pour purifier l'air en le faisant passer à nouveau dans les filtres à charbon actif.

Les filtres à charbon actif peuvent durer entre trois et six mois, selon la façon dont ils sont utilisés par tout un chacun. Ces filtres ne sont pas lavables et ne peuvent pas etre regenerés non plus. Une fois quils sont abimés, il faut les

Fig. 2 (Page 31)

1) Placez les filtres dans la section latérale d'aspiration du moteur en faisant correspond réles orifices des filtres (A) avec les pivots (B) de la carcasse du moteur. Tournez dans le sens qui est indiqué sur la figure.
2) Enlevez les couvre-tuyaux (E). Placez le diffuseur (C) dans la zone d'évacuation d'air (A) jour. Replacez les couvre-tuyaux (E).

Estimado cliente:

Code Technique	Tension (V) Réseau	Fréquence (Hz) Réseau	Puisance (W) Lumières/ Moteur
*	220 – 240	50/ 60	2 × 40/ *

• Voir Plaque des Caracteristiques à l'intérieur de la hotte.
