KULLANIM KILAVUZU DJ 70 INOX TEKA

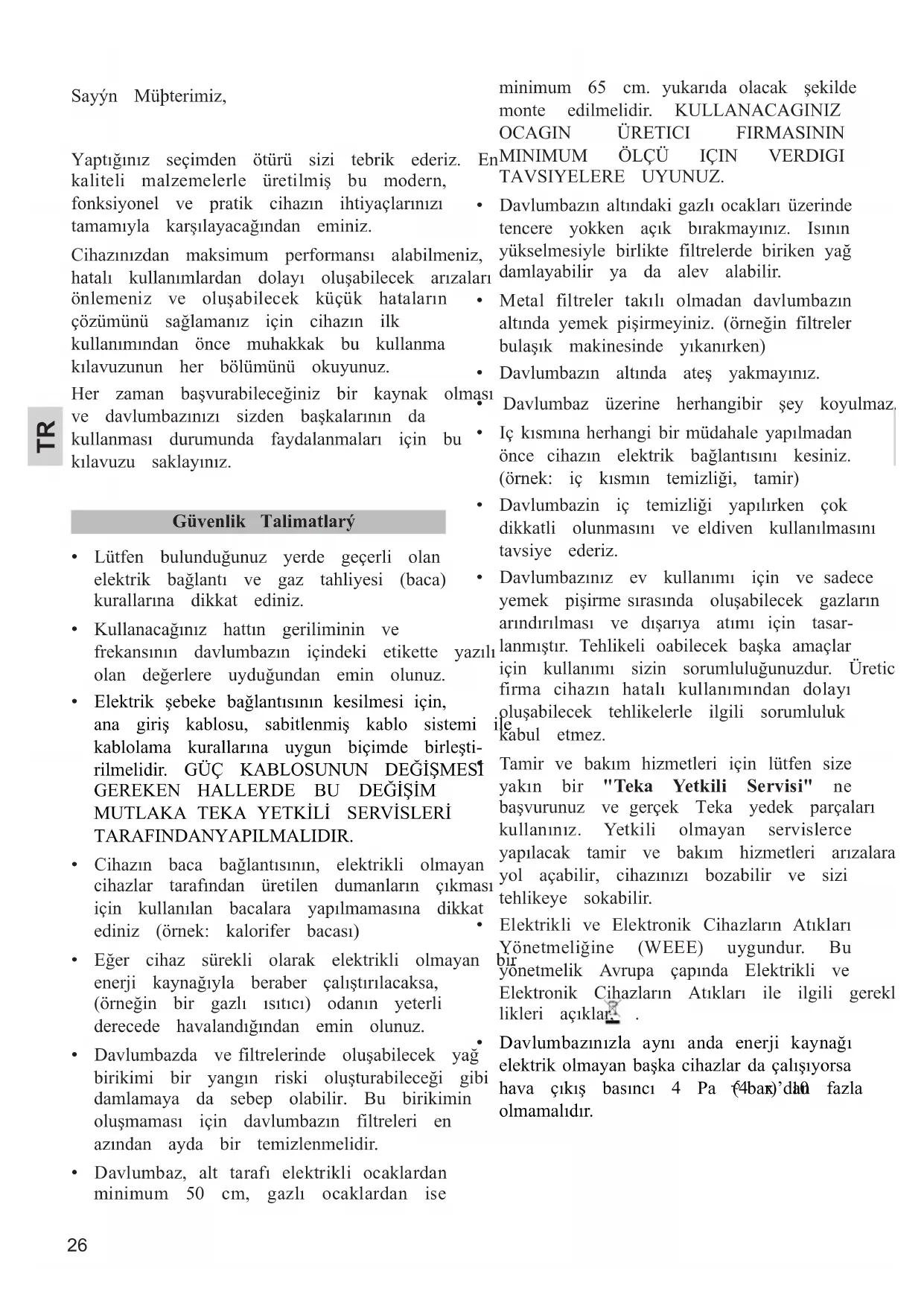

Yaptiginiz sejmden otiru sizi tebrik ederiz. kaliteli malzemelerle uretilmis bu modern, fonksiyonel ve pratik cihazin ihtiyaclarinizi tamamiyla karslayacagindan eminiz.

Cihazinizdan maksimum performansi alabilmeniz, hatali kullanimlardan dolayi olusabilecek arizalari onlemeniz ve olusabilecek kucuk hatarin . ozumunu saglamaniz icin cihazin ilk kullanimindan once muhakkak bu kullanma klavuzunun her bolumunu okuyunuz.

Her zaman basvurabileceginiz bir kaynak olmasi ve davlumbazinizi sizden baskalarinin da kullanmasi durumunda faydalanmalar için bu kilavuzu saklayiniz.

Güvenlik Talimatlary

• Lütfen bulundugunuz yerde geleerli olanelektrik baglanti ve gaz tahliyesi (baca) kurallarina dikkat ediniz.
  Kullanacaginiz hattin geriliminin ve frekansinin davlumbazin icindeki etikette yazili olan degerlere uyduugundan emin olunuz.
• Elektrik sebeke böglantınin kesilmesi icin, ana giriş kablosu, sabitlenmş kablo sistemi kablolama kuralların uygunincetonirlestilmelidir. GUC KABLOSUNUN DEGISMESİ GEREKEN HALERDE BU DEGISIM MUTLAKA TEKA YETKILI SERVISLERİ TARAFINDANYAPILMALIDIR.
• Cihazın baca baglantınin, elektrikl olmayan cihazlar tarafindan üretilen dumanlarin seksmasi,—çın kullananan bacalara yapilmamasın dokkatediniz (örnek: kalorifer bacası)
• Eger cihaz surekli olarak elektrikli olmayan enerji kaynagiyla beraber calistirilacaksa, (ornegin bir gazl isitici) odann yeterli derecede havalandigindan emin olunuz.
• Davlumbazda ve filtlerinde olusabilecek yag birikimi bir yangin riski olusturabilecegi gibi damlamaya da sebep olabilir. Bu birikimin olusmaması icin davlumbazin filtleri en azindan ayda bir temizlenmelidir.
• Davlumbaz, alt tarafi elektrikli ocaklardan minimum 50 cm, gazl ocaklardan isc

minimum 65 cm. yukarida olacak sekildemonte edilmelidir. KULLANACAGINIZ OCAGIN URETICI FIRMASININ MINIMUM OLCU IGIN VERDIGI TAVSIYELERE UYUNUZ.

• Davlumbazın altindaki gazlı ocakları üzerinde tencere yokken açık birakmayınüz. Isinn Z, yükselmesiylebirliktefiltrernde biriken yagari damlayabilir ya da alev alabilir.
  Metal filtrer takili olmadan davlumbazinAltinda yemek pisirmeyiniz. (ornegin filtrer bulasik makinesinde yikanirken)
• Davlumbazin.altinda ates yakmayiniz.

Davlumbaz üzerine herhangibirsey koyulmaz

• Iç kismı naherhangi bir muddahale yapilmadan önce cihazın elektrik böglantı nı kesiniz. (örnek: iç kismın temizligi, tamir)
• Davlumbazin ic temizligi yapilirken cok dikkatli olunmasini ve eldiven kullanilmasini tavsiye ederiz.
  Davlumbaziniz ev kullanimi icin ve sadece yemek piisirme sirasinda olusabilecek gazlarin arindirilmasi ve disariya atim icin tasarlanmistir. Tehlikeli oabilecek baska amaclar icin kullanimi sizin sorumlulugunuzdur. Uretic firma cihazin hatali kullanimindan dolayi olusabilecek tehlikelerle ilgili sorumluluk i ile kabul etmez.

Tamir ve bakim hizmetleri icin lutfen size\ yakin bir "Teka Yetkili Servisi" ne\ basvurunuz veGPCek Teka yedek parcalari\ kullanı. Yetkili olmayan servislerce\ yapilacak tamir vebakim hizmetleri arizalarayaol açabilir, cihazını bozabilir ve sizi\ tehlükeye dok bilir.

Elektrikli ve Elektronik Cihazlarin Atiklari Yonetmeligine (WEEE) uygundur. Bu bir yonetmelik Avrupa capinda Elektrikli ve Elektronik Cihazlarin Atiklari ile ilgili gerekl likleri aqiklar.

Davlumbazinizla aynianda enerji kaynagielektrik olmayan baska cihazlar da calisiyorsa hava cikis basinci 4 Pa (4bar)'dafza olmamaldir.

Içindekiler

Sayfa

Cihazyn Tanymy 27

Kullanym Talimatlary 27

Temizlik ve Bakym 28

Sorun Giderme 28

Olculer ve Ozellikler 28

Akesesarlar 29

Montaj 29

Karbon Filtreler 29

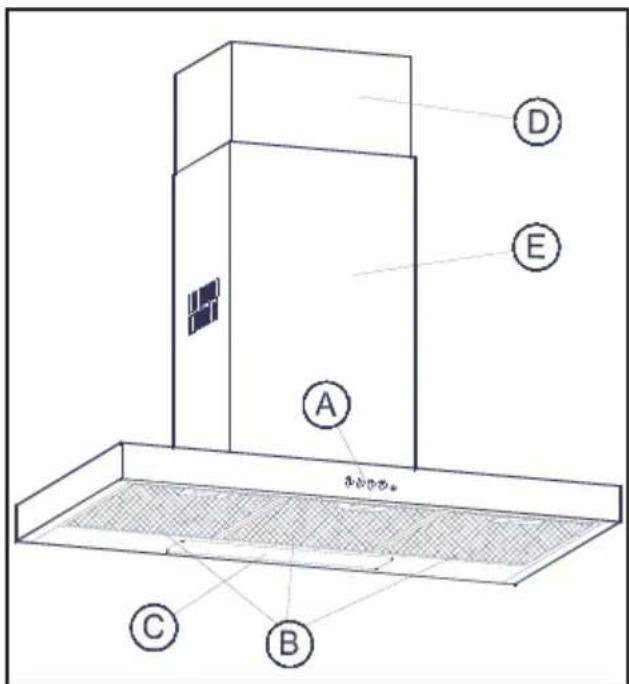

Cihazyn Tanymy

A Açma-kapama tupu, güç secici, yþyk ve calþma göstergesi.
B Metal filtrler.
C Iki ampullu aydynlatma - 40 W (E-14).
D, E Yuksekliöi ayarlanabilen bacalar.

Kullanym Talimatlary

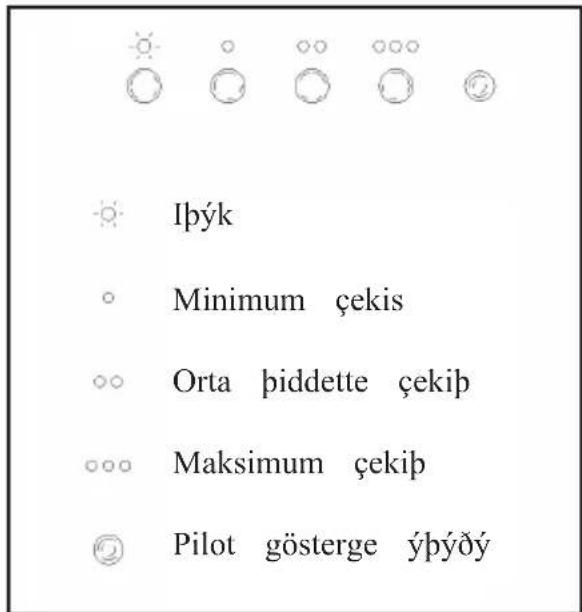

Davlumbazy apaodydaki bekilde gürulen kontrolleri kullanarak calyptyrabilirsiniz.

Cekip gucunu artymak icin pipurme iplemine baplamadan birkac dadika once cihazy calyptyrmanyzzy oneririz. Boylece buharlar olupmaya bapladyoynda surekli ve sabit cekip elde etmip olursunuz.

Ayný bekilde, buhar ve kokulary tamamýyla dyþary atabilmek icin, pibirme iplemi bittikten sonra davlumbazy birkac dakika (3-5 dakika) daha acyk tutunuz. Bu iplem yaðlaryn, dumanyn ve kokularyn geri donmesini engelleyecektr.

Temizlik ve Bakym

Temizlik ve bakim ilemleriniGPCklestirken, "Sayfa 26" daki gvenlik ilemlerinin yapildigindan emin olunuz.

Davlumbazyn govdesinin temizlenmesi

• Paslanmaz Çelikten Üretilmip olan davlumbazynyzy, bu malzeme icin özel olarak Üretilmip temizlik maddeleriyle temizleyiniz.
• Asla metal ovucu malzemeler (bulapyk teli apyndyrcye yypratycy malzemeler (firala bulapyk slingerinin sert tarafy vb.) kullanmayynyz.
  Davlumbazy tuy byrakmayan bir bezle kurulayynyz.
• Sterilizörler, karbonlu Çelikten mamul ürünle ve klorid ihtiva eden benzeri maddelerin paslanmaz Çelikle temasy siyah gölgelere, paslanmaya ve kalçcy izlere neden olabilir.
• Cihazinizi temizlemek icin buharli temizleyi ler kullanmayiniz.

hafifce bastyryp cekiniz.

Metal filtrer, ya'dar eriyene kadar sycak su icerisinde zararsyz bir deterjanla yykanarak ve sonra durulanarak veya ya'dar icin ozel ureilm temizlik malzemeleri kullanylarak temizlenebilir.

Ayryca bulapyk makinesinde de yykanabilirler. Budurumda, filtrelerin, uzerlerine bapka yiyecek artyklary yapymamasy icin dik konulmalarytavsiye edilir.

Bulapyk makinesi icinde yykanmak filtrlerin karamasyna sebep olabilir. Ama bu, filtrlerin yaaritma kapasitesini etkilemez.

Temizlendikten sonra, kurumaya byrakynyz ve sonra da yerlerine takynyz.

Ampullerin degiptirilmesi

Ebadydaki iplemleri uygulayynyz :

Metal filtreleri cykartynyz.
- Bozuk/ yanmyb ampulu deoiptiriniz. Maksimum ampul gucu 40 Wattir. (E-14)

Metal filtrleri yerine takynyz.

Metal filtrerin temizlenmesi

Filtreleri yerlerinden cykartmak icin, kilitlerine

Sorun Giderme

Teknik servisicadyrmadan once apadydaki kontrolleri yapynyz :

Sorun	Olası Sebep	Çözüm
Davlumbaz Çalımiyor	Cihazın kablosu elektrGREE®, degilıkdir. Elektrikhattinda akı yoktur	Kabloyu Bronze takiniz Elektrik olup olmadışınbakıniz
Davlumbaz yeterince Çekmiyor ya da titriyor	Filtreler yüzda dolmustur Hava,Qişolunda tikanmavardır	Metal ya da carbon filtreleridehyistirn/Temizleyin Tıkanan yetiacdın
Isik yanmyor	Ampuller yan再说ı Ampuller geleşmişir	Ampulüdehyistirn Ampulü sİkn

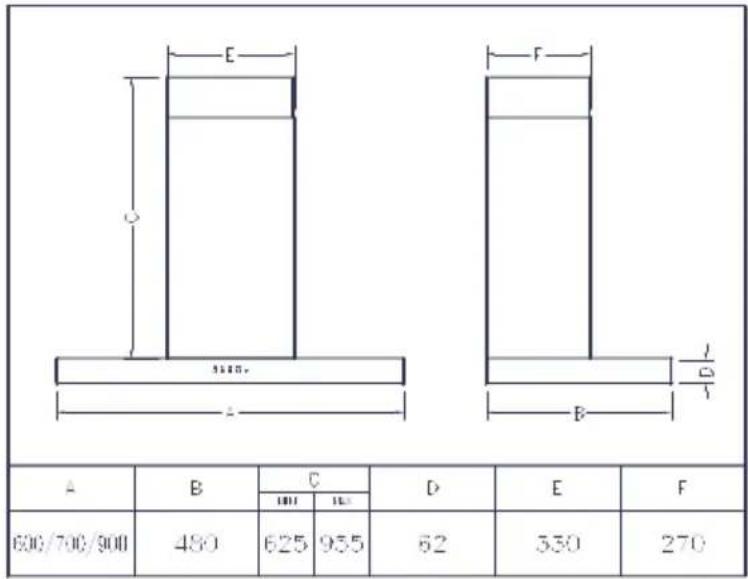

Ölcülerve Özellikler

Bakynyz Sayfa 30.

TEKA INDUSTRIAL S.A. gerekli gordüö taktirde ürünlerinde, ürün genel karakterini deöiptirmeden, deöipiklik yapma hakkyny sakly tutar.

Akesuarlar

1 adet 150/ 120 mm reduksiyon
2 adet Baca desteði.
4 adet Dübel (Ø6 x 30).
4 adet Dübel (Ø8 x 40).
4 adet Uzun vida (Ø4 x 30).
2 adet Vida (Ø3.9 x 19).
4 adet Uzun vida (Ø5 x 45).
2 adet 6.4 x 18 ,pul.
2 adet Klips.

Montaj

Pekil 1 (Sayfa 31)

Montaj iplemleriniGPCekleptirirken, "Sayfa 26" daki gvenlik iplemlerinin yapyldyoyndan emin olunuz.

Optimum performans saolamak icin, cykyp borusu davlumbaz karbon filtrler ile havayy temizlemc 4 metreden uzun olmamaly, boruda 2 tanedenye ortama geri vermek icin kullanylabilir. fazla 90^ lik donup (dirsek) olmamaly ve b carbon filtrlerin kullanma pekline gore capy en az 120 mm. olmalydyr. deoipebilen, 3 ila 6 ay arasy ommurleri vardyr.

parçayy istenilen yüksekliöe gore ayarlayynyz v duvara yerini isaretleyiniz. Bacalary cykartynyz. 9) (F) klipslerini (C) destedine takynyz.

10) (C) desteoini ibaretlenen yere ortalayynyz (E) ( 6× 30) dubellerinin yerlerini belirleyip deliniz. (C) desteoini uzun (D) ( 4× 30) vidalaryny kullanarak takynyz.
11) Eöer ic hortum (pakete dahil deöildir) 120 mm. capýnda isc (B) parçasyný takýnz.
12) Ic hortumu duruma gore (B) parcasyna yamotorun cykypyna kelepce ile (pakete dahildeodildir) tutturunuz.
13) Ic hortum sabitlendikten sonra bacanyn alt parcasyny cykyb fanynyn cevresine takynyz ve bacanyn ust parcasyny da diz basly (G) 19) vidalaryny kullanarak tutturunuz.

Karbon Filtreler (Opsiyonel)

Dybarya baca ile gaz ckybby olanaksyzsa,
daylumbaz carbon filtrler ile havayy temizlemc
ye ortama geri vermek icin kullanylabilir.

Carbon filtrerin kullanma pekline gore deoipebilen, 3 ila 6 ay asy omurleri vardyr. filtrer temizlenemez ya da tekrar kullanylamaz Faydaly omurleri bittioti zaman deoiptirilmeleri gerekir.

Bekil 2 (Sayfa 31) 45) uzun

1) Ürünün icinden Çykan pablonu kullanarak duvaraçakylacak (A1) (Ø8 x 40) dubellerin yerlerini iparetleyiniz ve deliniz. Bkz. Sekil 1.
2) Dübelleri (A1) Çakýnz ve (A2) (Ø5 x 4 vidalaryny kafalary duvardan 5 mm. dyþarydal kalacak pekilde dubellerin icine yerleptiriniz. fi
3) Davlumbazy uzun vidalara (A2) tutturunuz. P Cihazy duzeltip vidalary sykyptyrynyz. 2
4) Davlumbazyn ic kysmyny takip ederek (_^) x 40) dubellerinin yerlerini ibaretleyiniz. y
5) Uzun vidsalary (A2) gevbetiniz ve davlumbazy yerinden cykartynyz.
6) Duvary deliniz ve dubelleri (R) cakynyz.
7) Davlumbazy tekrar yerleptirip, (A2) ve (S) (Ø5 x 45) uzun vidalaryny (T) (Ø6,4 x Ø18) pullaryyla beraber sykynyz.
8) Bacalary, Pekil 1'de görüldüö ügibi alt parca (H) desteöine gelecek sekilde monte ediniz Üst

1) Filtreleri motorun yatay cekip kysmyna, filtrerdeki (A) delikleri motordaki (B) pivotlarynyn uzerine gelecek bekilde yerleptiriniz ve bekilde gosterildi yionde ceviriniz.
2) Bacalary (E) cykartynyz. Daoytycyy (C) mot8n hava cykypyna takynyz. Bacalary (E) yerine takynyz

• Cihazyn üzerindeki teknik özellikler etiketini kontrol ediniz.
