BEDIENUNGSANLEITUNG DJ 70 INOX TEKA

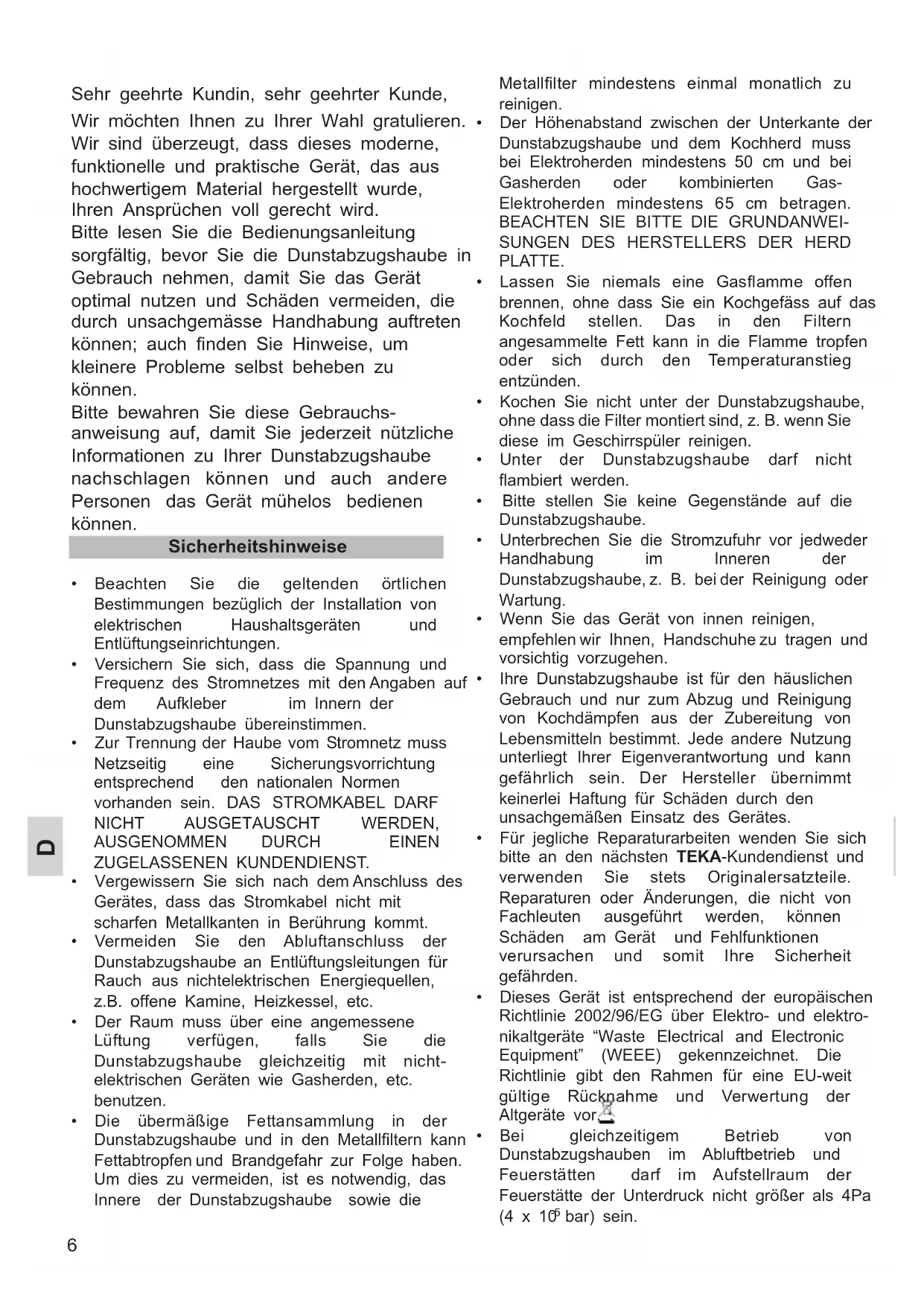

Sehr geehrte Kundin, sehr geehrter Kunde, Wir möchten Ihnen zu ihrer Wahl gratulieren. Wir sind überzeugt, dass diesen moderne, Funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, ihren Ansprüchen voll gerecht wird.itte lessen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch behmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemasse Handhabung auftreten konnen; auch finden Sie Hinweise, um Kleinere Probleme selbst beheben zu konnen.

Bitte bewahren Sie diese Gebrauchs-anweisung auf, damit Sie jederzeit nutzliche Informationen zu ihrer Dunstabzugshaube nachschlagen konnen und auch andere Personen das Gerät mühelos bedieten konnen.

Sicherheitshinweise

• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüfungseinrichtungen.
• Versichert Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
• Zur Trennung der Haube vom Stromnetz muss Netzseitig eine Sicherungsvorrichtung entsprechend den nationalen Normen vorhanden sein. DAS STROMKABEL DARF NICT AUSGETAUSCHT WERDEN, AUSGENOMMEN DURCH EINEN ZUGELASSENEN KUNDENDIENST.
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungsleitungen für Rauch aus nichtelektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Luftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nichtelektrischen Geräten wie Gasherden, etc. benutzen.
  Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunstabzugshaube sowie die

Metallfilter mindestens einmal monatlich zu reinigen.

• Der Hohenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm und bei Gasherden oder kombinierten Gas-Elekthroherden mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEISUNGEN DES HERSTELLERS DER HERD PLATTE.
• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefass auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.
  Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z. B. wenn Sie diese im Geschirrspul erinigen.
• Unter der Dunstabzugshaubearfnd nicht flambiert werden.
  -itte stellen Sie keine Gegenstände auf die Dunstabzugshaube.
• Unterbrechen Sie die Stromzufuhr vor jeder weder Handhabung im Inneren der Dunstabzugshaube, z. B. bei der Reinigung oder Wartung.
• Wenn Sie das Gerät voninnen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.
• Ihr Dunstabzugshaube ist für den tatsächlichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. jeder andere Nutzung unterliegt ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemessen Einsatz des Gerätes.
• Für jegliche Reparaturarbeiten wenden Sie sichitte an den nachsten TEKA-Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführten werden, können Schaden am Gerät und Fehlfunktionenverursachen und damit ihre Sicherheitgefahrden.
• Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und elektronikaltgeräte "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
  Bei gleichzeitigem Betrieb von Dunstabzugshauben im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht großer als 4Pa (4 x 10⁵ bar) sein.

Inhaltsverzeichnis

Gebrauchsanleitung

Seite

Gerätebeschreibung 7

Bedienungsanleitung 7

Reinigung und Wartung 8

Falls etwas nicht funkioniert 8

Gerätemaße und technische Daten 8

Mitgeliefertes Zubehör 9

Einbau 9

Aktivkohlefilter 9

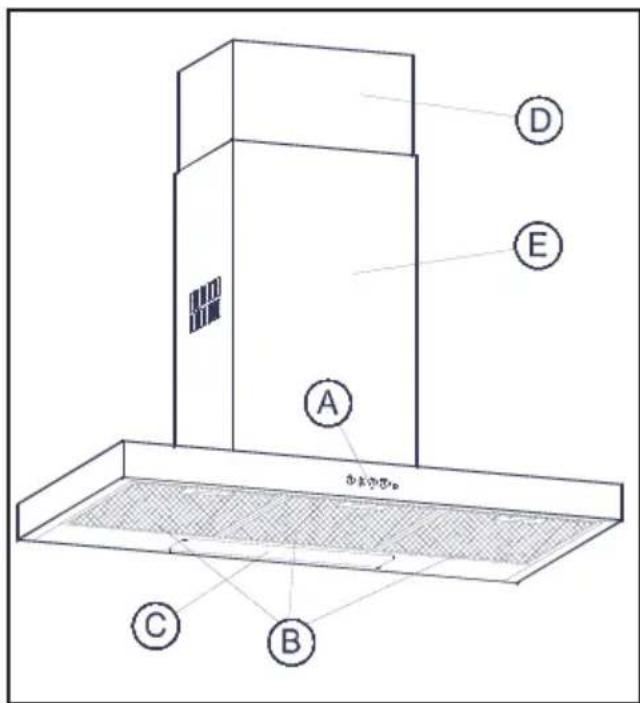

Gerätebeschreibung

A Programmschaltung mit Druckknopf für Licht und Geschwindigkeit mit Funktionsteuchte.
B Metallfilter.
C Beleuchtung mit zwei Lampen - 40 W (E-14).
D, E Abzugsrohrverkleidung, hohenverstellbar.

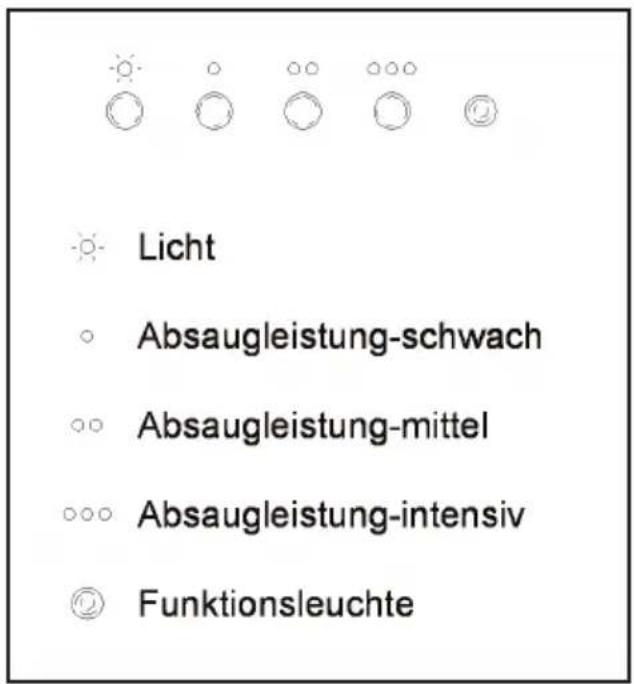

Sie konnen die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einszuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollenn Sie das Gerät nach dem Kochen eine Minute eingeschaltet halten, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheitshinweise auf Seite 6.

Reinigung des Gehäuses

• Wenn ihre Dunstabzugshaube aus rosfreiem Edelstahl ist, benutzen Sieitte die speziellen Reinigungsmittel für diesen Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Wenn ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die atzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder atzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
• Der Einsatz von Dampfreinigungsgeräten ist nicht empfehlenswert.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem Filterrahmen über Sie leichten Druck auf die Einfügevorrichtung aus undnehmen Sie dann die Filter Heraus.

Zur Reinigung konnen Sie die Filter in heissem Wasser mit neutraler Seite einweichen, bis sich das Fett lost und sie dann unter fließen dem Wasser abspulen, oder Sie benutzen spezielle Fettloser. Die Filter konnen auch in der Spulmaschine gereinigt werden; in diesen Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zusückbleiben. Der Einsatz von scharfen Reinigungsmitteln in der Geschirrspulmaschine kann die Metalloberfläche der Filter angreifen (Einschwarzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt. Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube eingetzen.

Lampenwechsel

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter.
• Wechseln Sie die defekte Lampe aus; Höchstleistung 40 W (E-14).
  Fugen Sie die Filter wieder ein.

Falls etwas nicht Funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sieitte folgende Punkte:

Problem	Mögliche Ursache	Lösung
Die Dunstabzugshaube Funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.	Schließen Sie das Kabel an.
	Kein Strom im Netz / Stromausfall.	Vergewissem Sie sich, dass das Stromnetz Funktioniert.
Die Dunstabzugshaube saugt nicht genugend ab oder vibriert.	Fettverstopfte Filter.	Ersetzen bzw.reinigen Sie die Aktivkohle-oder Metallfilter.
	Verstopfung im Luftabzugsrohr.	Entfemen Sie die Verstopfungsursache.
Die Beleuchtung Funktioniert nicht.	Die Lampen sind defekt.	Ersetzen Sie die Lampen.
	Die Lampen sind lose.	Drehen Sie die Lampen fest.

Gerätemaße und Technische Merkmale

SieheSeite30.

TEKA INDUSTRIAL S.A. besteht sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne darauf deren Haupteigenschaften zu verändern.

Mitgeliefertes Zubehör

1 Reduzierstück 150/ 120 mm.
2 Halterung fur den Kamin (C und H).
4 Befestigungsdübel (Ø6 x 30).
4 Wandbesfestigungsdübel (Ø8 x 40).
4 Wandbefestigungsschrauben(Ø4x30)
2 Senkkopfschrauben Nirosta 03,9 x 19 fur die obere Kaminbefestigung.
4 Wandbefestigungsschrauben(Ø5x45)
2 U-Scheiben 06,4 x 018 für Wandbefestigungsschrauben.
2 Klammern.

Einbau

Zeichnung 1 (S. 31)

Beim Einbau der Dunstabzugshaube beachten Sieitte die Sicherheitshinweis auf Seite 6.

Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90^ Winkel haben der Durchmesser solte mindestens 120 betragen.

dargestellt. Heben Sie die obere Abzugsrohrverkleidung auf die gewünschte Höhe an und markieren Sie den Umriss an der Wand. Entfernen Sie die Abzugsrohrverkleidungen.
9) Bringen Sie die Klammern (F) an der Halterung (C) an.
10) Zentrieren Sie die Halterung (C) innerhalb des markierten Umrisses; zeichnen Sie die Bohrlocher an und bohren Sie die Licher für die Dübel (E) ( 6 × 30) . Befestigen Sie die Halterung (C) mit den Dubelschrauben (D) ( 4 × 30) .
11) Bringen Sie das Teil (B) an, wenn das Innenrohr (nicht mitgeliefert) einen Durchmesser von 0120.
12) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an (B) bzw. über die Luftabzugsoffnung des Motors an.
13) Nach der Anbringung des Innenrohres setzen Sie die untere Rohrverkleidung auf die Dunstabzugshaube und befestigen Sie die und obere Rohrummantelung mit den Schrauben (G) (03,9× 19)

Aktivkohlefilter (Optional)

1) Zeichnen Sie gemäß Zeichnung 1 (S. 31) die Bohrlocher an und bohren Sie die Lieder für die Befestigungsdübel (A1) ( 08 × 40 ).
2) Setzen Sie die Dübel (A1) ein und bringen Sie die Dübelschrauben (A2) (05 × 45) so an, dass diese etwa 5 ~mm aus der Wand überstehen.
3) Hängen Sie die Dunstabzugshaube in die Schrauben (A2) ein. Richten Sie das Gerät undziehen Sie die Schrauben fest.
4) Zeichnen Sie die Löcher für die Dübel (R (08× 40) aus dem Haubeninneren an.
5) Lockern Sie die Dübelschrauben (A2) etwas undnehmen Sie die Dunstabzugshaube ab. Wenn ihre Haube aus Edelstahl ist, entfernen Sie die Plastikfolie vor der Montage.
6) Bohren Sie die Dubellocher und bringen Sie die Dubel (R) (08 × 40) an.
7) Hängen Sie die Haube ein und schraube Sie die Schrauben (A2) und (S) ( 5× 45) mit den Unterlegscheiben (T) ( 6,4× 18) ein.
8) Montieren Sie die Abzugsrohrverkleidungen durch Befestigung des Unterteils an der Halterung (H), wie in der Zeichnung 1 genau

Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

Zeichnung 2 (S. 31)

1) Setzen Sie die Filter jeweils in das Ansaugteil an beiden Seiten des Motors ein, indem Sie die Filteröffnungen (A) in die Raster (B) des Motorgehäuses einstecken. Anschliessend drehen Sie in die auf der Zeichnung angegebeneichtigung.
2) Entfernen Sie die Rohrummantelung (E). Bringen Sie den Diffuseur (C) über die Luftabzugsöffnung des Motors an. Bringen Sie die Rohrummantelung wieder an (E).

Dear client:

CODE NR.	NETZ SPANNUNG (V)	FREQUENCY (Hz)	NENNLEISTUNG (W) LAMPEN/MOTOR
*	220-240	50/60	2×40/*

• Siehe Typenschild im Innern der Dunstabzughauben.

Technical Code	Network Tension (V)	Network Frequency (Hz)	Lights/ Motor Power (W)
*	220 – 240	50/60	2 × 40/ *
*	110 – 127	60	2 × 40/ *
