ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Dolceclima Air Pro 14 OLIMPIA SPLENDID

1. Η συσκευή περιέχει αέριο R290 (ταξινόμηση ευφλεκτικότητας A3).

2. Το μηχάνημα πρέπει να φυλάσσεται σε καλά αεριζόμενο χώρο, όπου το μέγεθος του χώρου αντιστοιχεί στις μετρήσεις που

καθορίζονται για τη χρήση της συσκευής. Η συσκευή πρέπει να τοποθετείται, να χρησιμοποιείται και να αποθηκεύεται σε δωμάτιο του οποίου η επιφάνεια συμμορφώνεται με τις ελάχιστες διαστάσεις που αναφέρονται στον πίνακα στη σελίδα 6. Αυτό το μηχάνημα περιέχει μια ποσότητα ψυκτικού αερίου R290 ίση με εκείνη που αναφέρεται στην ετικέτα δεδομένων επί της συσκευής.

3. Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες φυσικές και νοητικές

ικανότητες ή χωρίς εμπειρία ή απαραίτητη γνώση, εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που ενέχει η χρήση της. Τα παιδιά δεν θα πρέπει να παίζουν με τη μηχανή. Ο καθαρισμός και η συντήρηση που πρέπει να γίνονται από τον χρήστη δεν θα πρέπει να πραγματοποιούνται από παιδιά χωρίς επιτήρηση (ισχύει για τις Χώρες της Ευρωπαϊκής Ένωσης).

4. Το μηχάνημα μπορεί να χρησιμοποιηθεί από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένη φυσική, αισθητηριακή ή

διανοητική ικανότητα, ή με έλλειψη εμπειρίας ή γνώσεων, υπό την προϋπόθεση ότι εποπτεύονται, ή αφού έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους (ισχύει μόνο για χώρες εκτός της Ευρωπαϊκής Ένωσης).

5. Εάν το καλώδιο τροφοδοσίας έχει φθαρεί, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής

υποστήριξής του ή σε κάθε περίπτωση από ένα άτομο με παρόμοια ιδιότητα, έτσι ώστε να προληφθεί κάθε κίνδυνος. 6. Για να αποφύγετε τυχόν κίνδυνο ηλεκτροπληξίας, είναι απαραίτητο να αποσυνδέετε το φις από την πρίζα πριν από την εκτέλεση των εργασιών συντήρησης στη συσκευή. 7. Για τη σωστή λειτουργία της συσκευής, τηρείτε τις ελάχιστες αποστάσεις και τις ενδείξεις που δίνονται στο παρόν εγχειρίδιο.

0.6 - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟ ΨΥΚΤΙΚΟ

1.1 - ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ

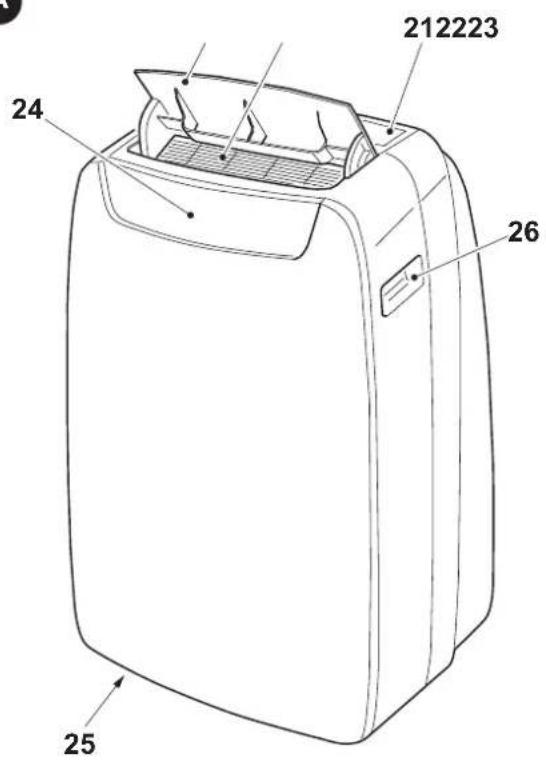

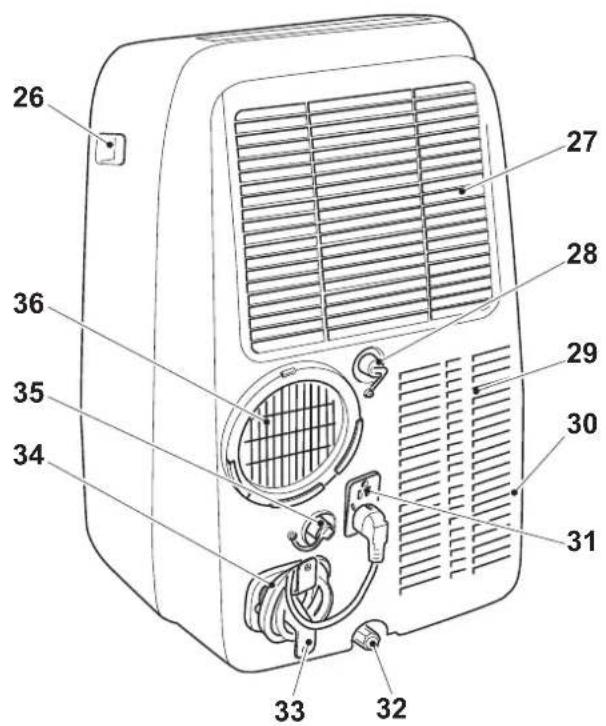

ΠΡΟΣΔΡΙΟΡΙΣΜΟΣ ΤΩΝ ΒΑΣΙΚΩΝ ΜΕΡΩΝ

2.6.a - Χρήση ως αφυγραντήρα ...............................13

2.6.b - Χρήση ως αντλία θερμότητας

(μόνο για το προκαθορισμένο μοντέλο) ........13

3 - ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ .................................14

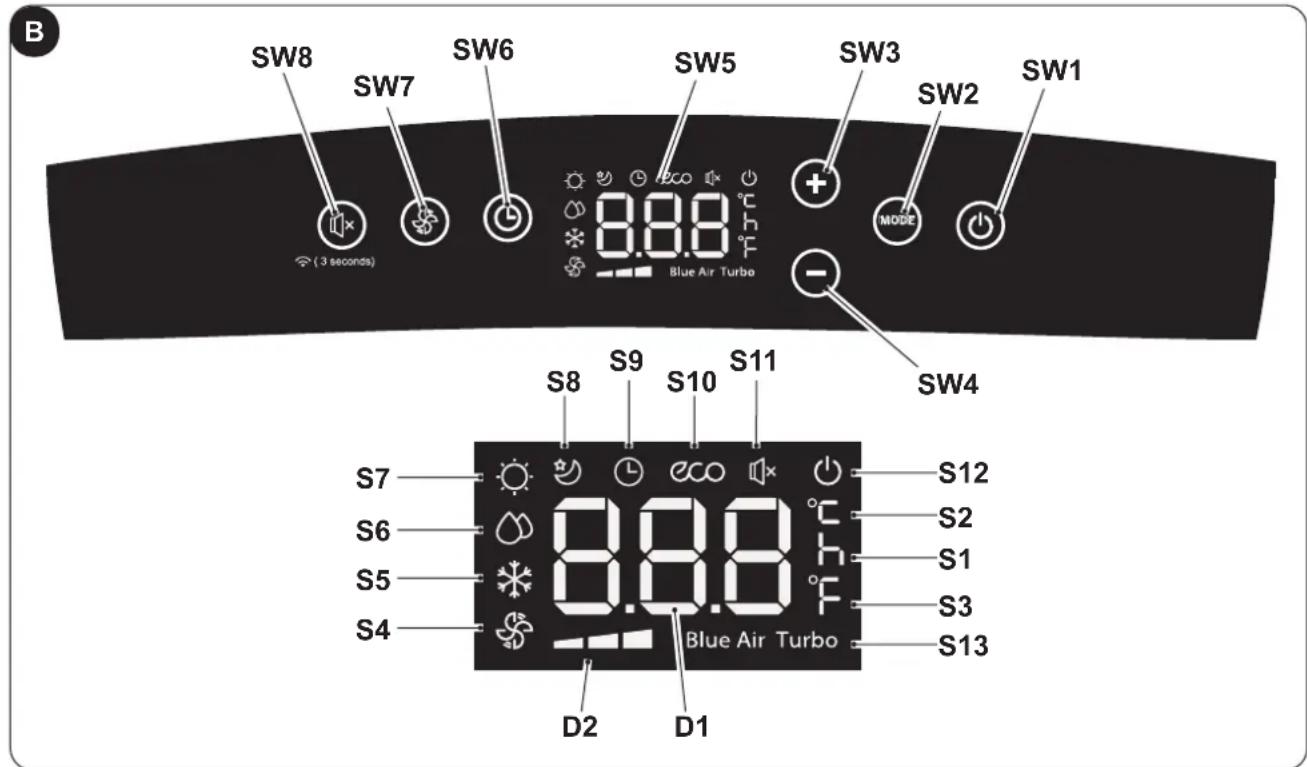

3.1 - ΣΥΜΒΟΛΑ ΚΑΙ ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΑΣ

ΣΤΟΝ ΠΙΝΑΚΑ ΧΕΙΡΙΣΜΟΥ ........................14

3.4.a - Προκαταρκτικές εργασίες .............................17

3.4.b - Έναυση/σβήσιμο του μηχανήματος .............. 17

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ AUTO (Αυτόματος) .

3.7 - ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΨΥΞΗΣ TURBO....18

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΦΥΓΡΑΝΣΗΣ (DRY ) .18

3.9 - ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΕΡΙΣΜΟΥ (FAN) .18

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ (HEAT) (Μόνο για το μοντέλο με αντλία θερμότητας)

3.11.a - Προγραμματισμένη έναυση.........................19

3.11.b - Προγραμματισμένο σβήσιμο ....................... 19

3.11.b - ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ..................................19

3.12.a - Λειτουργία SILENT (αθόρυβη) ................... 19

3.12.b - Λειτουργία SLEEP .....................................19

3.12.c - Λειτουργία FOLLOW MΕ ...........................20

3.12.d - Ρύθμιση της μονάδας μέτρησης

της θερμοκρασίας ......................................... 20

3.12.e - Κατεύθυνση ροής αέρα ...............................20

4 - ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ ...................21

4.1 - ΚΑΘΑΡΙΣΜΟΣ ..............................................21

4.1.a - Καθαρισμός του μηχανήματος και του

τηλεχειριστηρίου ...........................................21

4.1.b - Συντηρηση των φιλτρων του αερα ................21

4.1c - Καθαρισμός φίλτρου αέρα ............................21

4.1.d - Καθαρισμός φίλτρου αναρρόφησης .............22

4.2.a - Άδειασμα του νερού συμπύκνωσης .............22

4.2.b Κωδικοί σφάλματος ......................................23

7 - ΠΡΟΒΛΉΜΑΤΑ ΚΑΙ ΠΙΘΑΝΈΣ ΛΎΣΕΙΣ .........24EL - 2ΕΛΛΗΝΙΚΑ

0.1 - ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Καταρχάς θα θέλαμε να σας ευχαριστήσουμε που μας δείξατε την προτίμησή σας, αγοράζοντας μια συσκευή κατασκευής μας.

Τα εικονογράμματα που αναφέρονται στο παρόν κεφάλαιο επιτρέπουν την γρήγορη και σαφή παροχή των απαραίτητων πληροφοριών για τη σωστή χρήση της μηχανής και τις συνθήκες

ÅéêïíïãñÜììáôá óýíôáîçò Επισημαίνει ότι το παρόν έγγραφο θα πρέπει να διαβαστεί με προσοχή πριν από την εγκατάσταση και/ή χρήση της συσκευής. Υποδεικνύει ότι το προσωπικό τεχνικής υποστήριξης θα πρέπει να χειρίζεται τη συσκευή τηρώντας τις υποδείξεις του εγχειριδίου εγκατάστασης. Επισημαίνει ότι ενδέχεται να υπάρχουν συμπληρωματικές πληροφορίες στα εγχειρίδια που επισυνάπτονται. Υποδεικνύει ότι υπάρχουν διαθέσιμες πληροφορίες στο εγχειρίδιο χρήσης ή στο εγχειρίδιο εγκατάστασης. Υποδεικνύει ότι το προσωπικό τεχνικής υποστήριξης θα πρέπει να χειρίζεται τη συσκευή τηρώντας τις υποδείξεις του εγχειριδίου εγκατάστασης. Επισημαίνει ότι η συσκευή χρησιμοποιεί εύφλεκτο ψυκτικό. Αν υπάρχει διαρροή ψυκτικού υγρού το οποίο θα εκτεθεί σε εξωτερική πηγή καύσης, υπάρχει κίνδυνος πυρκαγιάς. Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο ηλεκτροπληξίας. Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο φυσικών τραυματισμών. Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο εγκαυμάτων λόγω επαφής με τα εξαρτήματα που αναπτύσσουν υψηλή θερμοκρασία. Οι παράγραφοι που σημειώνονται με αυτό το σύμβολο περιέχουν πολύ σημαντικές πληροφορίες και συστάσεις, ειδικά όσο αφορά στην ασφάλεια. Η μη τήρησή τους μπορεί να επιφέρει:- κίνδυνο για την ακεραιότητα των χειριστών- απώλεια της συμφωνημένης εγγύησης- άρνηση ευθύνης από την πλευρά της εταιρίας κατασκευής.Σημειώνει δράσεις που οπωσδήποτε δεν πρέπει να γίνουν. Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι απαγορεύεται να καλύπτει τη συσκευή ώστε να αποτρέπεται η υπερθέρμανση.

Οι απεικονίσεις έχουν ομαδοποιηθεί στις αρχικές σελίδες του εγχειριδίουDOLCECLIMA AIR PRO EL - 3

0.3 - ΓΕΝΙΚΕΣ - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

7. Η συντήρηση του εξοπλισμού για τον κλιματισμό μπορεί να είναι επικίνδυνη καθώς στο

εσωτερικό μπορεί να υπάρχει ψυκτικό αέριο υπό πίεση και ηλεκτρικά εξαρτήματα υπό πίεση. Ως εκ τούτου, οποιαδήποτε συντήρηση (εκτός από τον καθαρισμό των φίλτρων) πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο και εξειδικευμένο προσωπικό.

10. Κατά τη διάρκεια της εγκατάστασης και σε κάθε χειρισμό συντήρησης, είναι απαραίτητη η

τήρηση των προειδοποιήσεων που αναφέρονται στο παρόν εγχειρίδιο και στις ανάλογες ετικέτες που βρίσκονται στο εσωτερικό ή επί των συσκευών καθώς και η λήψη κάθε μέτρου κοινής λογικής και των Κανονισμών Ασφαλείας που ισχύουν στον χώρο εγκατάστασης.

12. Αν η μονάδα παραμείνει σε αχρησία για μεγάλο χρονικό διάστημα, ή δεν βρίσκεται κανείς

μέσα στο δωμάτιο κλιματισμού, συνιστάται να αποσυνδέεται την ηλεκτρική τροφοδοσία, για την αποφυγή ατυχημάτων.

13. Μη χρησιμοποιείτε υγρά ή διαβρωτικά απορρυπαντικά για να καθαρίσετε τη μονάδα, μην

ψεκάζετε με νερό ή άλλα υγρά στη μονάδα καθώς μπορεί να προκαλέσουν βλάβη στα πλαστικά εξαρτήματα ή και ηλεκτροπληξία.

14. Μην βρέχετε την εσωτερική μονάδα και το τηλεχειριστήριο.

Ενδέχεται να προκληθούν βραχυκυκλώματα ή πυρκαγιές. ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΗΛΕΚΤΡΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ, ΠΡΕΠΕΙ ΠΑΝΤΑ ΝΑ ΤΗΡΟΥΝΤΑΙ ΟΙ ΒΑΣΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΩΣΤΕ ΝΑ ΜΕΙΩΘΟΥΝ ΟΙ ΚΙΝΔΥΝΟΙ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΚΑΙ ΤΡΑΥΜΑΤΙΣΜΩΝ ΣΕ ΑΤΟΜΑ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΟΣΩΝ ΑΚΟΛΟΥΘΟΥΝ:

Για την πρόληψη τυχόν βλαβών στον συμπιεστή κάθε έναρξη καθυστερεί για 3 λεπτά σε σχέση με το τελευταίο σβήσιμο.EL - 4

15. Σε περίπτωση προβλημάτων δυσλειτουργίας (για παράδειγμα: ανώμαλος θόρυβος,

δυσοσμία, καπνός, μη φυσιολογική αύξηση θερμοκρασίας, ηλεκτρική διαρροή κλπ.), σβήστε αμέσως το μηχάνημα και αποσυνδέστε την τροφοδοσία. Ãéá ôéò ôõ÷üí åðéóêåõÝò áðåõèõíèåßôå áðïêëåéóôéêÜ óôá êÝíôñá ôå÷íéêÞò õðïóôÞñéîçò ðïõ åßíáé åîïõóéïäïôçìÝíá áðü ôïí êáôáóêåõáóôÞ êáé æçôåßóôå ôá ðñùôüôõðá áíôáëëáêôéêÜ. Ç ìç ôÞñçóç ôùí áíùôÝñù üñùí ìðïñåß íá ðñïêáëÝóåé âëÜâåò óôçí áóöÜëåéá ôçò óõóêåõÞò.

17. Μην αποσυνδέετε το καλώδιο τροφοδοσίας κατά τη διάρκεια της λειτουργίας. Κίνδυνος

πυρκαγιάς ή ηλεκτροπληξίας.

18. Ìçí ôïðïèåôåßôå âáñéÜ ç æåóôÜ áíôéêåßìåíá ðÜíù óôçí óõóêåõÞ.

19. Πριν την ηλεκτρική σύνδεση της συσκευής βεβαιωθείτε πως τα δεδομένα της πινακίδας

αντιστοιχούν σε εκείνα του ηλεκτρικού δικτύου. Ο ρευματολήπτης θα πρέπει να διαθέτει έναν αυτόματο διακόπτη γείωσης. Η πινακίδα (20) βρίσκεται στο πλάι της συσκευής (Εικ.2).

20. Εγκαταστήστε τη συσκευή σύμφωνα με τις οδηγίες του κατασκευαστή. Η λάθος

εγκατάσταση μπορεί να προκαλέσει βλάβες σε άτομα, ζώα ή πράγματα, για τις οποίες ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος.

21. Σε περίπτωση ασυμβατότητας ανάμεσα στο βύσμα και την πρίζα, αντικαταστήστε την

πρίζα με άλλη κατάλληλη με τη βοήθεια εξουσιοδοτημένου προσωπικού, το οποίο θα βεβαιώσει πως η καλωδίωση της πρίζας είναι η κατάλληλη για το δυναμικό απορρόφησης από την συσκευή. Γενικά δεν συστήνεται η χρήση μετατροπέων ή/και προεκτάσεων· εφόσον κρίνεται απαραίτητη η χρήση τους, πρέπει να συμβατά με τους ισχύοντες κανόνες ασφαλείας και η ένταση του ρεύματος (A) δεν πρέπει να είναι κατώτερη από την μέγιστη της συσκευής.

22. Αυτή η συσκευή δεν προορίζεται να λειτουργεί μέσω εξωτερικού χρονοδιακόπτη ή με

κάποιο σύστημα τηλεχειρισμού.

23. Χρησιμοποιείτε πάντα τη συσκευή σε κατακόρυφη θέση.

24. Μην εμποδίζετε με κανένα τρόπο τις σχάρες εισόδου και εξόδου αέρα.

25. Μην εισάγετε ξένα αντικείμενα στις σχάρες εισόδου και εξόδου αέρα καθώς μπορεί να

υπάρξει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή βλάβης στη συσκευή.

26. Μη χρησιμοποιείτε τη συσκευή:

- με βρεγμένα ή υγρά χέρια - με γυμνά πόδια.

27. Μην τραβάτε το καλώδιο τροφοδοσίας ή την ίδια τη συσκευή, για να βγάλετε το βύσμα

τροφοδοσίας από το ρεύμα.

28. Μην χρησιμοποιείτε τη συσκευή σε απ’ ευθείας έκθεση στον ήλιο ή κοντά σε πηγές

θερμότητες όπως σόμπες και καλοριφέρ (Εικ.3)

29. Μην χρησιμοποιείτε την συσκευή κοντά σε συσκευές με αέριο (Εικ.3)

30. Τοποθετείτε πάντα την συσκευή σε μια σταθερή, επίπεδη και ισοϋψή επιφάνεια.

31. Αφήστε τουλάχιστον 30εκ. κενού χώρου στα πλάγια και 20εκ. πίσω από την συσκευή και

αφήστε τουλάχιστον 30εκ. ελεύθερου χώρου επάνω από αυτήν (Εικ.1).

32. Μην τοποθετείτε τη συσκευή κοντά σε ηλεκτρική πρίζα (Εικ. 4).

33. Η πρίζα ρεύματος πρέπει να είναι εύκολα προσβάσιμη ώστε να μπορεί να αφαιρείται

εύκολα το βύσμα σε περίπτωση έκτακτης ανάγκης.

34. Μην ακουμπάτε την πρίζα με βρεγμένα χέρια.

35. Μην διπλώνετε υπερβολικά, μην τυλίγετε, τραβάτε ή καταστρέφετε το καλώδιο

36. Μην τοποθετείτε το καλώδιο τροφοδοσίας κάτω από χαλιά, κουβέρτες ή οδηγούς. Περνάτε

το καλώδιο από χώρους παράμερους ώστε να αποφεύγετε παραπατήματα.

37. Αποσυνδέστε το καλώδιο όταν η μονάδα δεν είναι σε χρήση για μεγάλο χρονικό διάστημα

ή/και όταν δεν βρίσκεται κανείς στο σπίτι.

38. Μη χρησιμοποιείτε τη συσκευή σε ιδιαίτερα υγρά περιβάλλοντα (μπάνιο, κουζίνα, κλπ).DOLCECLIMA AIR PRO

39. Μην χρησιμοποιείτε την συσκευή σε εξωτερικούς χώρους ή σε υγρές επιφάνειες.

Αποφύγετε την ρίψη υγρών στην συσκευή. Μην χρησιμοποιείτε την συσκευή κοντά σε νεροχύτες ή βρύσες.

40. Μην εμβαπτίζετε την συσκευή σε νερό ή άλλα υγρά.

41. Καθαρίστε την συσκευή με ένα υγρό πανί· μην χρησιμοποιείτε λειαντικά προϊόντα ή

υλικά. Για τον καθαρισμό των φίλτρων δείτε στην κατάλληλη παράγραφο.

42. Ο πιο κοινός λόγος υπερθέρμανσης είναι η συγκέντρωση σκόνης ή χνουδιού στο

μηχάνημα. Αφαιρέστε τακτικά αυτά τα υπολείμματα αποσυνδέοντας την συσκευή από την πρίζα ρεύματος και αναρροφώντας τις σχάρες.

43. Μην χρησιμοποιείτε την συσκευή σε περιβάλλον με ιδιαίτερες μεταβολές θερμοκρασίας

καθώς θα μπορούσε να σχηματιστεί υγρασία στο εσωτερικό της

44. Εγκαταστήστε την συσκευή σε απόσταση τουλάχιστον 2 μέτρων από άλλες ηλεκτρικές

συσκευές (τηλεόραση, ραδιόφωνο, Η/Υ, dvd player, κλπ.) ώστε να αποφευχθούν παρεμβολές (Εικ.6).

45. Μην χρησιμοποιείτε την συσκευή αν στο χώρο έχει προσφάτως χρησιμοποιηθεί

εντομοκτόνο με αέριο ή παρουσία αναμμένου θυμιάματος, χημικών ατμών ή ελαιωδών καταλοίπων.

46. Μη χρησιμοποιείτε τη συσκευή χωρίς να είναι σωστά τοποθετημένα τα φίλτρα της.

47. Η αποσυναρμολόγηση, επισκευή ή μετατροπή από κάποιο μη εξουσιοδοτημένο άτομο

θα μπορούσε να επιφέρει βλάβες και να ακυρώσει την εγγύηση του κατασκευαστή.

48. Μην χρησιμοποιείτε την συσκευή σε περίπτωση βλάβης ή κακής λειτουργίας, αν το

καλώδιο ή το βύσμα είναι κατεστραμμένα, ή αν έπεσε ή καταστράφηκε με οποιοδήποτε τρόπο. Σβήνετε την συσκευή, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και δώστε την για έλεγχο από ειδικά εκπαιδευμένο προσωπικό.

49. Μην αποσυναρμολογείτε και μην κάνετε αλλαγές στη συσκευή.

50. Η επισκευή της συσκευής από εσάς είναι ιδιαιτέρως επικίνδυνη.

52. Για τη διαδικασία απόψυξης και για τον καθαρισμό της συσκευής, μην χρησιμοποιείτε

άλλα εργαλεία εκτός από αυτά που συνιστά ο κατασκευαστής.

53. Η συσκευή είναι εξοπλισμένη με θερμική προστασία που προστατεύει την ηλεκτρονική

κάρτα σε περίπτωση υπερθέρμανσης. Αν παρέμβει αυτή η προστασία, αποσυνδέστε το φις από την πρίζα ρεύματος και περιμένετε μέχρι να κρυώσει εντελώς η συσκευή (τουλάχιστον 20 ÷ 30 λεπτά) και στη συνέχεια επανασυνδέστε το βύσμα στην πρίζα και επανεκκινήστε τη συσκευή. Αν η συσκευή δεν ξεκινά αποσυνδέστε τη συσκευή από το ρεύμα και επικοινωνήστε με ένα κέντρο τεχνικής υποστήριξης.

54. Συχνότητα μετάδοσης: 2412-2472Mhz

Μέγιστη ισχύς μετάδοσης: <20dBm

0.4 - ÐÑÏÂËÅÐÏÌÅÍÇ XÑÇÓÇ

• Το κλιματιστικό πρέπει να χρησιμοποιείται μόνο για την παραγωγή ζεστού αέρα * ή κρύου αέρα ή για την αφύγρανση του αέρα (κατ’επιλογή) με μόνο σκοπό να κάνει την θερμοκρασία του περιβάλλοντος ευχάριστη.

• Αυτή η συσκευή προορίζεται μόνο για οικιακή ή παρόμοια χρήση.

• Μια ακατάλληλη χρήση της συσκευής με πιθανές βλάβες σε πρόσωπα, πράγματα ή ζώα αφαιρεί την OLIMPIA SPLENDID από κάθε ευθύνη.EL - 6ΕΛΛΗΝΙΚΑ

Το παρόν προϊόν θα πρέπει να χρησιμοποιείται μόνο βάσει των προδιαγραφών που υποδεικνύονται στο παρόν εγχειρίδιο. Η διαφορετική από αυτή που προδιαγράφεται μπορεί να προκαλέσει σοβαρό τραυματισμό. Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕΝ ΑΝΑΛΑΜΒΆΝΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΤΡΑΥΜΑΤΙΣΜΟΥΣ ΣΕ ΑΤΟΜΑ Ή ΠΡΑΓΜΑΤΑ ΠΟΥ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΚΑΝΟΝΙΣΜΩΝ ΠΟΥ ΠΕΡΙΕΧΕΙ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ.

0.5 - ÆÙÍÅÓ ÊÉÍäÕÍÏÕ

• Τα κλιματιστικά δεν πρέπει να εγκαθίστανται σε περιβάλλοντα με την παρουσία εύφλεκτων αερίων, εκρηκτικών αερίων, σε πολύ υγρό περιβάλλον (πλυντήρια, θερμοκήπια κλπ.) ή σε χώρους όπου υπάρχουν και άλλες μηχανές που παράγουν ισχυρή πηγή θερμότητας, κοντά σε πηγή αλμυρού νερού ή θειωμένου νερού.

• ΜΗΝ χρησιμοποιείτε αέριο, βενζίνη ή άλλα εύφλεκτα υγρά κοντά στο κλιματιστικό.

• Χρησιμοποιήστε αποκλειστικά τα εξαρτήματα που παρέχονται (δείτε παράγραφο 1.1). Η χρήση μη πρότυπων εξαρτημάτων μπορεί να προκαλέσει διαρροή νερού, ηλεκτροπληξία, πυρκαγιά και τραυματισμό ή ζημιά σε πράγματα.

• Μόνο για την έκδοση με αντλία θερμότητας

0.6 - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟ ΨΥΚΤΙΚΟ ΑΕΡΙΟ R290

1. Η ΣΥΣΚΕΥΗ ΠΕΡΙΕΧΕΙ ΑΕΡΙΟ R290 (ΚΑΤΗΓΟΡΙΑ ΕΥΦΛΕΚΤΟ ΑΕΡΙΟ A3)

2. ΤΟ ΜΗΧΑΝΗΜΑ ΠΡΕΠΕΙ ΝΑ ΦΥΛΑΣΣΕΤΑΙ ΣΕ ΚΑΛΑ ΑΕΡΙΖΟΜΕΝΟ ΧΩΡΟ, ΟΠΟΥ ΤΟ ΜΕ-

ΓΕΘΟΣ ΤΟΥ ΧΩΡΟΥ ΑΝΤΙΣΤΟΙΧΕΙ ΣΤΙΣ ΜΕΤΡΗΣΕΙΣ ΠΟΥ ΚΑΘΟΡΙΖΟΝΤΑΙ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ.

3. Η ΣΥΣΚΕΥΗ ΠΡΕΠΕΙ ΝΑ ΤΟΠΟΘΕΤΕΙΤΑΙ, ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΚΑΙ ΝΑ ΑΠΟΘΗΚΕΥΕΤΑΙ

ΣΕ ΔΩΜΑΤΙΟ ΜΕ ΔΑΠΕΔΟ ΜΕΓΑΛΥΤΕΡΟ ΑΠΟ ΔΕΙΤΕ ΤΟΝ ΠΙΝΑΚΑ. Ποσότητα αερίου R290 σε Kg (δείτε ετικέτα δεδομένων στη συσκευή) 0,180 0,190 0,200 0,210 0,220 0,230 0,240 0,250 0,260 Ελάχιστες διαστάσεις του χώρου για χρήση και αποθήκευση (m

4. ΑΥΤΟ ΤΟ ΜΗΧΑΝΗΜΑ ΠΕΡΙΕΧΕΙ ΜΙΑ ΠΟΣΟΤΗΤΑ ΨΥΚΤΙΚΟΥ ΑΕΡΙΟΥ R290 ΙΣΗ ΜΕ ΕΚΕΙ-

ΝΗ ΠΟΥ ΑΝΑΦΕΡΕΤΑΙ ΣΤΗΝ ΕΤΙΚΕΤΑ ΔΕΔΟΜΕΝΩΝ ΕΠΙ ΤΗΣ ΣΥΣΚΕΥΗΣ.

5. Η ΣΥΣΚΕΥΗ ΠΡΕΠΕΙ ΝΑ ΦΥΛΑΣΣΕΤΑΙ ΣΕ ΕΝΑ ΧΩΡΟ ΧΩΡΙΣ ΤΗΝ ΠΑΡΟΥΣΙΑ ΠΗΓΩΝ

ΕΝΑΥΣΗΣ ΣΥΝΕΧΟΥΣ ΛΕΙΤΟΥΡΓΙΑΣ (ΓΙΑ ΠΑΡΑΔΕΙΓΜΑ: ΕΛΕΥΘΕΡΕΣ ΦΛΟΓΕΣ, ΣΥΣΚΕΥ- ΕΣ ΠΟΥ ΛΕΙΤΟΥΡΓΟΥΝ ΜΕ ΑΕΡΙΟ Η ΗΛΕΚΤΡΙΚΕΣ ΘΕΡΜΑΣΤΡΕΣ).

6. Μην τρυπάτε και μην καίτε.

7. Να έχετε υπόψη ότι τα ψυκτικά μέσα μπορεί να είναι άοσμα.

8. Το R290 είναι ένα ψυκτικό αέριο που συμμορφώνεται με τις ευρωπαϊκές οδηγίες για το περι-

βάλλον. Μην τρυπάτε σε κανένα μέρος το κύκλωμα του ψυκτικού.

9. Μην χρησιμοποιείτε οποιοδήποτε μέσο για την επιτάχυνση της διαδικασίας απόψυξης ή για

τον καθαρισμό, εκτός από αυτά που συνιστώνται από τον κατασκευαστή.

Κατά την απόψυξη και τον καθαρισμό της συσκευής, μην χρησιμοποιείτε άλλα εργαλεία εκτός από αυτά που συνιστώνται από τον κατασκευαστή.

11. Εάν η συσκευή έχει εγκατασταθεί, χρησιμοποιηθεί ή αποθηκευτεί σε μη αεριζόμενο χώρο, το

περίβλημα πρέπει να είναι σχεδιασμένο για να αποτρέπει τη συσσώρευση ψυκτικού υγρού λόγω ηλεκτρικών θερμαστρών, σομπών ή άλλων πηγών ανάφλεξης.

12. Τηρήστε τους εθνικούς κανονισμούς σχετικά με το αέριο.

13. Κρατήστε τις οπές αερισμού καθαρές και χωρίς εμπόδια.

Η συσκευή θα πρέπει να φυλάσσεται κατά τρόπο ώστε να αποφεύγονται οι μηχανικές βλάβες.DOLCECLIMA AIR PRO EL - 7

Οποιοδήποτε άτομο που εργάζεται πάνω ή μέσα σε ένα ψυκτικό κύκλωμα πρέπει να διαθέτει έγκυ- ρο πιστοποιητικό που βεβαιώνει την ικανότητα του ατόμου να χειρίζεται τα ψυκτικά μέσα με ασφά- λεια, σύμφωνα με ένα πρότυπο αξιολόγησης αποδεκτό από τον τομέα.

16. Η συντήρηση θα πρέπει να γίνεται αποκλειστικά όπως συνιστάται από τον κατα-

σκευαστή της συσκευής. Η συντήρηση και οι επισκευές που απαιτούν τη βοήθεια άλλου εξειδικευμένου προσωπικού πρέπει να διενεργούνται υπό την επίβλεψη προ- σώπου υπεύθυνου για τη χρήση εύφλεκτων ψυκτικών μέσων.

17. ΜΕΤΑΦΟΡΑ ΕΞΟΠΛΙΣΜΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΕΥΦΛΕΚΤΑ ΨΥΚΤΙΚΑ

Ανατρέξτε στους κανονισμούς μεταφορών.

ΣΗΜΑΝΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΜΕ ΣΥΜΒΟΛΑ Ανατρέξτε στους τοπικούς κανονισμούς.

19. ΔΙΑΘΕΣΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΕΙ ΕΥΦΛΕΚΤΑ ΨΥΚΤΙΚΑ

Ανατρέξτε στους εθνικούς κανονισμούς.

20. ΑΠΟΘΗΚΕΥΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ/ΔΙΑΤΑΞΕΩΝ

Η αποθήκευση του εξοπλισμού πρέπει να συμμορφώνεται με τις οδηγίες του κατασκευαστή.

21. ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΣΥΣΚΕΥΑΣΜΕΝΟΥ ΜΗΧΑΝΗΜΑΤΟΣ (ΠΟΥ ΔΕΝ ΕΧΕΙ ΠΩΛΗΘΕΙ)

Η συσκευασία πρέπει να κατασκευαστεί έτσι ώστε τυχόν μηχανική ζημία στον εξοπλισμό μέσα σε αυτή δεν θα προκαλέσει διαρροή ψυκτικού μέσου. Ο μέγιστος αριθμός τμημάτων του εξοπλισμού που μπο- ρούν να αποθηκευτούν μαζί υποδεικνύεται από τους τοπικούς κανονισμούς.

22. ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΣΥΝΤΗΡΗΣΗ

a) Έλεγχοι περιοχής Πριν ξεκινήσετε τις εργασίες σε συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα, απαιτούνται έλεγ- χοι ασφαλείας για την ελαχιστοποίηση του κινδύνου ανάφλεξης. Τηρήστε τις ακόλουθες προφυλάξεις για να κάνετε οποιεσδήποτε επιδιορθώσεις στο ψυκτικό σύστημα πριν το χρησιμοποιήσετε. b) Εκτέλεση της εργασίας Η εργασία πρέπει να πραγματοποιείται υπό έλεγχο για να ελαχιστοποιηθεί ο κίνδυνος εύφλεκτων αερίων ή ατμού κατά τη διάρκεια της λειτουργίας. c) Περιοχή γενικών εργασιών Όλοι οι υπάλληλοι συντήρησης και οι λοιποί χειριστές του χώρου εργασίας πρέπει να ενημερωθούν σχετικά με τη φύση της εργασίας που διεξάγεται. Αποφύγετε να εργάζεστε σε στενούς χώρους. Η περιοχή γύρω από την περιοχή εργασίας θα πρέπει να απομονωθεί. Βεβαιωθείτε ότι η περιοχή είναι ασφαλής χάρη στον έλεγχο του εύφλεκτου υλικού. d) Έλεγχος της παρουσίας του ψυκτικού Η περιοχή πρέπει να ελεγχθεί χρησιμοποιώντας κατάλληλο ανιχνευτή ψυκτικού μέσου πριν και κατά τη διάρκεια της εκτέλεσης της εργασίας, ώστε να διασφαλιστεί ότι ο χειριστής είναι ενήμερος για την παρουσία δυνητικά εύφλεκτης ατμόσφαιρας. Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών εί- ναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά μέσα, δηλαδή δεν προκαλεί σπινθήρες, είναι σωστά σφραγισμένος ή εγγενώς ασφαλής. e) Παρουσία πυροσβεστήρων Εάν πρόκειται να πραγματοποιηθεί οποιαδήποτε εργασία εν θερμώ στον ψυκτικό εξοπλισμό ή σε οποιοδήποτε μέρος που συνδέεται με αυτόν, θα πρέπει να υπάρχει άμεσα διαθέσιμος ο κατάλληλος πυροσβεστικός εξοπλισμός. Να έχετε πάντα έναν πυροσβεστήρα ξηρής σκόνης ή CO2 κοντά στην περιοχή πλήρωσης. f) Αποτελούν εύφλεκτων πηγών Κανένας χειριστής που εκτελεί εργασία στο σύστημα ψύξης που περιλαμβάνει την έκθεση σωληνώ- σεων που περιέχουν ή έχουν περιείχαν εύφλεκτο ψυκτικό μέσο, πρέπει να χρησιμοποιεί μια οποιαδή- ποτε εύφλεκτη πηγή κατά τρόπο ώστε να μπορεί να προκαλέσει πυρκαγιά ή έκρηξη. Όλες οι πιθανές εύφλεκτες πηγές, συμπεριλαμβανομένων των τσιγάρων, πρέπει να διατηρούνται αρκετά μακριά από το χώρο εγκατάστασης, επισκευής, απομάκρυνσης και διάθεσης, κατά τη διάρκεια του οποίου το εύ- φλεκτο ψυκτικό μπορεί να κυκλοφορήσει σε περιβάλλοντα χώρο. Πριν από την εκτέλεση εργασιών, πρέπει να ελέγξετε την περιοχή γύρω από τη συσκευή για να βεβαιωθείτε ότι δεν υπάρχουν εύφλε- κτες ουσίες ή κίνδυνοι ανάφλεξης. Χρησιμοποιήστε αντικαπνική σήμανση. g) Αεριζόμενη περιοχή Βεβαιωθείτε ότι η περιοχή εγκατάστασης είναι υπαίθρια ή κατάλληλα αεριζόμενη πριν ξεκινήσει το σύστημα ή πριν την εκτέλεση οποιασδήποτε εργασίας εν θερμώ. Ο βαθμός αερισμού πρέπει να υπάρχει στη διάρκεια όλης της περιόδου κατά την οποία εκτελείται η επεξεργασία. Ο αερισμός θα πρέπει να μπορεί να εξαλείφει με ασφαλή τρόπο κάθε ψυκτικό που απελευθερώνεται και αν είναι δυνατό να φεύγει στην ατμόσφαιρα.EL - 8

h) Έλεγχοι στον εξοπλισμό ψύξης Όταν τα ηλεκτρικά εξαρτήματα αντικαθίστανται, πρέπει να είναι κατάλληλα για χρήση και να συμμορφώ- νονται με τις αναγραφόμενες προδιαγραφές. Πρέπει να τηρούνται πάντα οι κατευθυντήριες γραμμές του κατασκευαστή για τη συντήρηση και τη υποστήριξη. Σε περίπτωση αμφιβολίας, συμβουλευτείτε την τεχνική υπηρεσία του κατασκευαστή για βοήθεια. Οι ακόλουθοι έλεγχοι πρέπει να διενεργούνται σε εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά μέσα: βεβαιωθείτε ότι το μέγεθος του φορτίου συμμορφώνεται με το μέγεθος του χώρου όπου είναι εγκατεστημένα τα εξαρτήματα που περιέχουν ψυκτικό μέσο. Το σύστημα και οι οπές εξαερισμού λειτουργούν σωστά και δεν εμποδίζονται. Εάν χρησιμοποιείτε κύκλωμα ψυκτικού, βεβαιωθείτε για την ύπαρξη του ψυκτικού μέσου στο δευτερεύων κύκλωμα και ότι η σήμανση που εφαρ- μόζεται στο μηχάνημα εξακολουθεί να είναι ορατή και ευανάγνωστη. Τα σημάνσεις και σήματα που είναι` δυσανάγνωστα πρέπει να διορθώνονται. Οι σωληνώσεις και τα εξαρτήματα ψύξης πρέπει να εγκαθίστανται σε θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία η οποία μπορεί να διαβρώσει τα εξαρτήμα- τα που περιέχουν ψυκτικό μέσο, εκτός εάν τα εξαρτήματα αυτά αποτελούνται από υλικό εγγενώς ανθεκτικό στη διάβρωση ή προστατεύονται κατάλληλα.

I) Έλεγχοι επί των ηλεκτρικών συσκευών

Η επισκευή και συντήρηση των ηλεκτρικών εξαρτημάτων πρέπει να περιλαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης εξαρτημάτων. Εάν προκύψει κάποιο ελάττωμα που θα μπορού- σε να υπονομεύσει την ασφάλεια, μην τροφοδοτείται ηλεκτρικά το κύκλωμα μέχρι να επιλυθεί σωστά. Χρησιμοποιήστε μια κατάλληλη προσωρινή λύση εάν το ελάττωμα δεν μπορεί να επιλυθεί αμέσως αλλά πρέπει να συνεχίσετε τη λειτουργία. Η κατάσταση αυτή πρέπει να αναφερθεί στον ιδιοκτήτη του εξοπλι- σμού, ώστε να ενημερωθούν όλα τα μέρη. Οι αρχικοί έλεγχοι ασφαλείας περιλαμβάνουν τα εξής: βεβαιω- θείτε ότι οι πυκνωτές έχουν αποφορτιστεί: αυτός ο έλεγχος πρέπει να εκτελείται σε ασφαλή λειτουργία για να αποφευχθούν οι σπινθήρες. Βεβαιωθείτε ότι τα ηλεκτρικά εξαρτήματα και η καλωδίωση υπό τάση δεν είναι εκτεθειμένα κατά τη διάρκεια της φόρτισης, της αποκατάστασης ή της αποστράγγισης του συστήμα- τος. Βεβαιωθείτε για τη συνέχεια της γείωσης.

23. ΕΠΙΔΙΟΡΘΩΣΗ ΣΦΡΑΓΙΣΜΕΝΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

a) Κατά την επισκευή των σφραγισμένων εξαρτημάτων, όλα τα τροφοδοτικά πρέπει να αποσυνδεθούν από τον εξοπλισμό στον οποίο πρόκειται να εκτελεστούν εργασίες πριν από την αφαίρεση οποιουδήποτε σφρα- γισμένου καλύμματος, κλπ. Εάν είναι απολύτως απαραίτητο να υπάρχει παροχή ηλεκτρικού ρεύματος στον εξοπλισμό κατά τη διάρκεια της επισκευής, πρέπει να τοποθετείται μια συσκευή ανίχνευσης διαρροής που λειτουργεί μόνιμα στο πιο κρίσιμο σημείο για να προειδοποιεί τον χειριστή για δυνητικά επικίνδυνη κατά-

b) Δώστε ιδιαίτερη προσοχή στα ακόλουθα για να βεβαιωθείτε ότι η κάλυψη δεν μεταβάλλεται κατά τρόπο ώστε να επηρεάζεται το επίπεδο ασφάλειας κατά τη λειτουργία σε ηλεκτρικά εξαρτήματα. Αυτό περιλαμβάνει ζημιά στα καλώδια, υπερβολικό αριθμό συνδέσεων, τερματικά που δεν συμμορφώνο- νται με τις αρχικές προδιαγραφές, βλάβη των παρεμβυσμάτων, λανθασμένη τοποθέτηση των οδηγών κλπ. Βεβαιωθείτε ότι ο εξοπλισμός έχει τοποθετηθεί με ασφαλή τρόπο. Βεβαιωθείτε ότι οι φλάντζες ή τα υλικά σφραγίσματος δεν έχουν αλλοιωθεί με τρόπο ώστε να μην μπορούν λειτουργήσουν προληπτικά στην είσοδο εύφλεκτων ατμοσφαιρών. Τα ανταλλακτικά πρέπει να συμμορφώ- νονται με τις προδιαγραφές του κατασκευαστή. Η χρήση στεγανωτικών με βάση τη σιλικόνη μπορεί να εμποδίσει την αποτελεσματικότητα ορι- σμένων συστημάτων ανίχνευσης διαρροών. Τα εγγενώς ασφαλή εξαρτήματα δεν πρέπει να έχουν μονωθεί πριν από την επεξεργασία τους.

24. ΕΠΙΔΙΟΡΘΩΣΗ ΤΩΝ ΕΓΓΕΝΩΣ ΑΣΦΑΛΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

Μην εφαρμόζετε επαγωγικό φορτίο μόνιμης χωρητικότητας στο κύκλωμα χωρίς να βεβαιώνεστε ότι δεν υπερβαίνει τη μέγιστη τάση και το ρεύμα που επιτρέπεται για τον εξοπλισμό που χρησιμοποιείται. Τα εγγενώς ασφαλή εξαρτήματα είναι τα μόνα στα οποία μπορείτε να εργαστείτε υπό τάση παρουσία εύφλεκτης ατμόσφαιρας. Το σύστημα δοκιμής πρέπει να είναι στη σωστή ένταση ρεύματος. Αντικαταστήστε τα εξαρτήματα μόνο με ανταλλακτικά που υποδεικνύ- ονται από τον κατασκευαστή. Άλλα μέρη εκτός από αυτά που αναγράφονται μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού μέσου στην ατμόσφαιρα μετά από διαρροή.

Βεβαιωθείτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, δονήσεις, αιχμηρές ακμές ή άλλες ανεπιθύμητες περιβαλλοντικές επιδράσεις. Κατά τη διάρκεια του ελέγχου, επίσης να έχετε κατά νου τις επιπτώσεις της παλαίωσης ή συνεχούς δόνησης που προκαλείται από στοιχεία όπως συμπιε- στές ή ανεμιστήρες.DOLCECLIMA AIR PRO EL - 9

26. ΑΝΙΧΝΕΥΣΗ ΕΥΦΛΕΚΤΩΝ ΨΥΚΤΙΚΩΝ

Σε καμία περίπτωση δεν πρέπει να χρησιμοποιούνται πιθανές πηγές ανάφλεξης για την ανίχνευση διαρ- ροής ψυκτικού μέσου. Μην χρησιμοποιείτε οξυυδρικές φλόγες (ή οποιοδήποτε άλλο σύστημα ανίχνευσης που χρησιμοποιεί ελεύθερη φλόγα).

27. ΜΕΘΟΔΟΙ ΑΝΙΧΝΕΥΣΗΣ ΔΙΑΡΡΟΩΝ

Οι ακόλουθες μέθοδοι ανίχνευσης διαρροών θεωρούνται αποδεκτές για συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα. Χρησιμοποιήστε ηλεκτρονικούς ανιχνευτές διαρροής για εύφλεκτα ψυκτικά μέσα, ακόμη και αν η ευαισθησία μπορεί να μην είναι επαρκής ή μπορεί να χρειαστεί να επαναρυθμιστούν. (Ο εξοπλισμός ανίχνευσης πρέπει να βαθμονομείται σε μια περιοχή χωρίς ψυκτικό μέσο.) Βεβαιωθείτε ότι ο ανιχνευτής δεν είναι πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό μέσο που χρησιμοποιείται. Ο εξοπλισμός ανίχνευσης διαρροών πρέπει να ορίζεται σε ένα ποσοστό του ψυκτικού κατά το κατώτερο όριο εκρηκτικότητας και πρέπει να βαθμονομείται σε σχέση με το ψυκτικό μέσο που χρησιμοποιείται και να επιβεβαιώνεται το κατάλληλο πο- σοστό αερίου (μέγιστο 25%). Τα υγρά ανίχνευσης διαρροών μπορούν να χρησιμοποιηθούν με τα περισσότερα ψυκτικά μέσα, αλλά η χρήση των απορρυπαντικών που περιέχουν το χλώριο πρέπει να αποφευχθεί δεδομένου ότι το χλώριο μπορεί να αντιδράσει με την ψυκτική ουσία και να διαβρώσει τις σωληνώσεις χαλκού. Αν υπάρχει υποψία διαρροής, όλες οι ελεύθερες φλόγες πρέπει να απομακρύνονται/σβήνονται. Εάν ανιχνευθεί μια διαρροή ψυκτικού μέσου που χρειάζεται σφράγισμα, βγάλτε όλο το ψυκτικό από το σύστημα ή απομονώστε το (με βαλ- βίδες διακοπής) σε ένα μέρος του συστήματος μακριά από τη διαρροή. Το άζωτο απαλλαγμένο από οξυγόνο (OFN) θα πρέπει επομένως να απελευθερωθεί στο σύστημα πριν και κατά τη διάρκεια του σφραγίσματος.

28. ΑΦΑΙΡΕΣΗ ΚΑΙ ΑΔΕΙΑΣΜΑ

Χρησιμοποιήστε συμβατικές διαδικασίες όταν χρησιμοποιείτε το κύκλωμα ψυκτικού για να κάνετε επι- σκευές ή για οποιοδήποτε άλλο λόγο. Ωστόσο, είναι σημαντικό να τηρούνται οι βέλτιστες πρακτικές καθώς πρέπει να λαμβάνεται υπόψη η αναφλεξιμότητα. Τηρήστε την ακόλουθη διαδικασία:

• Αφαιρέστε το ψυκτικό

• Καθαρίστε το κύκλωμα με αδρανές αέριο

• Καθαρίστε ξανά με αδρανές αέριο

• Ανοίξτε το κύκλωμα κόβοντας ή σφραγίζοντας. Η πλήρωση με ψυκτικό θα πρέπει να αποκατασταθεί στους κατάλληλους κυλίνδρους. Καθαρίστε το σύστημα με OFN για να κάνετε τη μονάδα ασφαλή. Μπορεί να χρειαστεί να επαναλάβετε αυτή τη διαδικασία αρκετές φορές. Μην χρησιμοποιείτε πεπιεσμένο αέρα ή οξυγόνο για αυτή την εργασία. Ο καθαρισμός πρέπει να ολοκληρώνεται γεμίζοντας το κενό στο σύστημα με OFN και συνεχίζοντας το γέμισμα μέχρι να επιτευχθεί η πίεση λειτουργίας, στη συνέχεια διασκορπίζοντας το OFN στην ατμόσφαιρα και τελικά φέρνοντας το σύστη- μα πίσω σε κατάσταση κενού. Επαναλάβετε τη διαδικασία μέχρις ότου να μην υπάρχει ψυκτικό μέσα στο σύστημα. Όταν χρησιμοποιείται η τελευταία φόρτιση με OFN, το σύστημα πρέπει να έρθει σε ατμοσφαιρική πίεση προκειμένου να το χρησιμοποιήσει. Αυτή η εργασία είναι πολύ σημασίας εάν πρέπει να γίνουν εργασίες συγκόλλησης στις σωληνώσεις. Βεβαιωθείτε ότι η εκκένωση της αντλίας κενού δεν είναι κοντά σε καμία πηγή ανάφλεξης και ότι υπάρχει αερισμός.

29. ΔΙΑΔΙΚΑΣΙΕΣ ΠΛΗΡΩΣΗΣ

Εκτός από τις συμβατικές διαδικασίες φόρτωσης, τηρείτε τις ακόλουθες απαιτήσεις. Βεβαιωθείτε ότι δεν έχουν αναμιχθεί διαφορετικά ψυκτικά μέσα κατά την πλήρωση του εξοπλισμού. Οι σωλήνες πρέπει να είναι όσο το δυνατόν μικρότεροι για να ελαχιστοποιήσουν την ποσότητα ψυκτικού μέσου στο εσωτερικό τους. Οι κύλινδροι θα πρέπει να διατηρούνται σε όρθια θέση. Βεβαιωθείτε ότι το σύστημα ψύξης έχει γειωθεί πριν φορτώσει με ψυκτικό μέσο. Βάλτε ετικέτα στο σύστημα μόλις γεμίσει (αν δεν έχει γίνει ακόμα) Δώστε τη μέγιστη προσοχή ώστε να μην υπερφορτώνετε το σύστημα ψύξης. Δοκιμάστε την πίεση με το OFN πριν από την επαναφόρτω- ση πριν γεμίσετε το σύστημα. Προχωρήστε σε δοκιμή στεγανότητας του συστήματος στο τέλος της φόρτισης αλλά πριν από τη θέση σε λειτουργία. Μια ακόμη δοκιμή σφραγίσματος θα πρέπει να εκτελεστεί πριν φύγετε από το χώρο εγκατάστασης.

30. ΘΕΣΗ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

Πριν από την εκτέλεση αυτής της διαδικασίας, είναι σημαντικό ο τεχνικός να εξοικειωθεί με τον εξοπλισμό και όλα τα συστήματά του. Θεωρείται καλή πρακτική η ανάκτηση όλων των ψυκτικών με ασφαλή τρόπο. Πριν προχωρή- σετε σε αυτή την εργασία, πάρτε ένα δείγμα λαδιού και ψυκτικού στην περίπτωση που χρειάζεται ανάλυση πριν από τη νέα χρήση. Είναι σημαντικό να υπάρχει διαθέσιμη ηλεκτρική ενέργεια πριν από την έναρξη αυτής της διαδικασίας. a) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του. b) Απομονώστε ηλεκτρικά το σύστημα. c) Πριν προχωρήσετε σε αυτή τη διαδικασία βεβαιωθείτε ότι:

• Ο μηχανικός εξοπλισμός μετακίνησης είναι διαθέσιμος αν χρειαστεί μετακίνηση των κυλίνδρων του ψυ- κτικούEL - 10

• Όλες οι διατάξεις προστασίας είναι διαθέσιμες και χρησιμοποιούνται σωστά

• Η διαδικασία αδειάσματος ελέγχεται πάντα από αρμόδιο πρόσωπο

• Ο εξοπλισμός αδειάσματος και οι κύλινδροι συμμορφώνονται με τα κατάλληλα πρότυπα. d) Αδειάστε το ψυκτικό σύστημα, αν είναι δυνατό. e) Αν δεν είναι δυνατή η επίτευξη κατάστασης κενού, χρησιμοποιήστε έναν συλλέκτη ώστε το ψυκτικό μέσο να μπορεί να αφαιρεθεί από τα διάφορα μέρη του συστήματος. f) Βεβαιωθείτε ότι ο κύλινδρος είναι τοποθετημένος στη ζυγαριά, πριν από την ανάκτηση.

Ξεκινήστε το μηχάνημα ανάκτησης και λειτουργήστε σύμφωνα με τις οδηγίες του κατασκευαστή. h) Μην υπερφορτώνετε τους κυλίνδρους. (Όχι περισσότερο από 80% του φορτίου του υγρού).

i) Μην υπερβείτε τη μέγιστη πίεση εργασίας του κυλίνδρου ούτε καν προσωρινά.

j) Όταν οι κύλινδροι έχουν γεμίσει σωστά και η διαδικασία έχει ολοκληρωθεί, βεβαιωθείτε ότι οι κύλινδροι και ο εξοπλισμός αφαιρούνται αμέσως από το χώρο εγκατάστασης και ότι όλες οι βαλβίδες απομόνωσης είναι

k) Το ψυκτικό που έχει ανακτηθεί δεν θα πρέπει να φορτώνεται σε άλλο σύστημα ψύξης εκτός και αν έχει καθαριστεί και επιθεωρηθεί.

Ο εξοπλισμός πρέπει να επισημαίνεται με ένδειξη ότι έχει τεθεί εκτός λειτουργίας και έχει αδειάσει από το ψυκτικό μέσο. Γράψτε ημερομηνία και υπογράψτε την ετικέτα. Βεβαιωθείτε ότι υπάρχουν ετικέτες στον εξοπλισμό που δείχνουν ότι περιέχει εύφλεκτο ψυκτικό μέσο.

Κατά την αφαίρεση του ψυκτικού υγρού από ένα σύστημα, είτε για συντήρηση είτε για παροπλισμό, θεωρείται καλή πρακτική να απομακρύνετε όλα τα ψυκτικά μέσα με ασφάλεια. Όταν το ψυκτικό μέσο μεταφέρεται στους κυλίνδρους, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κύλινδροι κατάλληλοι για την ανάκτηση των ψυκτικών μέσων. Βεβαιωθείτε ότι ο σωστός αριθμός κυλίνδρων είναι διαθέσιμος για την αποθήκευση της συνολικής φόρτισης του συστήματος. Όλοι οι κύλινδροι που χρησιμοποιούνται σχεδιάζονται για το ψυκτικό μέσο για το οποίο θα χρησιμοποιηθούν και έχουν σημανθεί για αυτό (δηλαδή ειδικοί κύλινδροι για την αποκατάσταση ψυ- κτικών μέσων). Οι κύλινδροι πρέπει να είναι εφοδιασμένοι με ανακουφιστική βαλβίδα πίεσης και τις αντίστοιχες βαλβίδες διακοπής λειτουργίας να είναι πλήρως λειτουργικές. Οι κενοί κύλινδροι ανάκτησης τίθενται υπό κενό και, αν είναι δυνατόν, ψύχονται πριν από την ανάκτηση. Ο εξοπλισμός ανάκτησης πρέπει να είναι πλήρως λειτουργικός και να περιλαμβάνει ένα σύνολο οδηγιών σε προσβάσιμο σημείο και κατάλληλο για την ανάκτηση εύφλεκτων ψυκτικών. Επίσης, θα πρέπει να είναι διαθέσιμο και πλήρως λειτουργικό ένα σύστημα βαθμονομη- μένων κλιμάκων. Οι εύκαμπτοι σωλήνες πρέπει να είναι εφοδιασμένοι με ερμητικές συνδέσεις με αποσύνδεση σε άριστη κατάσταση. Πριν χρησιμοποιήσετε τη μηχανή ανάκτησης, βεβαιωθείτε ότι βρίσκεται σε ικανοποιητικές συνθήκες εργασίας, ότι έχει διατηρηθεί σωστά και ότι κάθε συνδεδεμένο ηλεκτρικό στοιχείο είναι σφραγισμένο για την πρόληψη ανάφλεξης σε περίπτωση που απελευθερωθεί το ψυκτικό. Συμβουλευτείτε τον κατασκευαστή σε περίπτωση αμφιβολίας. Το ψυκτικό που έχει ανακτηθεί θα πρέπει να επιστραφεί στον προμηθευτή της στον σωστό κύλινδρο και με το σχετικό σημείωμα μεταφοράς απορριμμάτων. Μην αναμιγνύετε τα ψυκτικά μέσα στις μονάδες ανάκτησης και ειδικά στους κυλίνδρους. Εάν πρέπει να αφαιρεθούν οι συμπιεστές ή τα λάδια συμπι- εστή, βεβαιωθείτε ότι έχουν αδειάσει σε αποδεκτό επίπεδο για να εξασφαλιστεί ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει μέσα στο λιπαντικό. Η διαδικασία εκκένωσης πρέπει να πραγματοποιείται πριν ο συμπιεστής επιστρέψει στους προμηθευτές. Χρησιμοποιήστε μόνο τα συστήματα ηλεκτρικής θέρμανσης στο σώμα του συμπιεστή για να επιταχύνετε αυτήν την διαδικασία. Αφαιρέστε το λάδι από ένα σύστημα με ασφαλή τρόπο.DOLCECLIMA AIR PRO

1 - ΠΕΡΙΓΡΑΦΗ ΣΥΣΚΕΥΗΣ

1.1 - ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ

(Εικ.5) Το μηχάνημα έχει συσκευαστεί μεμονωμένα σε συσκευής χαρτονιού. Η συσκευασία μπορεί να μεταφερθεί στο χέρι από δύο εργαζομένους ή φορτωμένο σε ένα όχημα μεταφοράς. Αποθηκεύστε τη συσκευασία χωριστά, μην στοιβάζετε.

1. Εύκαμπτος σωλήνας για εκτόξευση αέρα (τρό-

πος λειτουργίας δροσιά και αυτόματο)

2. τερματικό για εύκαμπτο σωλήνα πλευράς μη-

3. τερματικό για εύκαμπτο σωλήνα για εγκατά-

σταση σταθερή / Slider

4. SLIDER για εγκατάσταση σε συρόμενο παρά-

Στηρίγματα + βίδες εμπλοκής παραθύρου

6. τερματικό για Slider / παράθυρο

7. φλάντζα για σταθερή εγκατάσταση

8. μονωτικό για εγκατάσταση SLIDER

9. μονωτικό για εγκατάσταση SLIDER

10. ούπατ για φλάντζα για σταθερή εγκατάσταση

12. σωλήνας εκροής συμπυκνώματος

(λειτουργία μόνο αφύγρανσης) 13.Τερματικό προσαρμογής για σωλήνας εκκένω- σης συμπυκνώματος

21. Πίνακας χειρισμού

22. Σχάρα εξόδου αέρα

24. Δέκτης τηλεχειρισμού IR

27. Σχάρα φίλτρου αέρα

28. Καπάκι εκκένωσης νερού συμπύκνωσης (για χρήση

29. Σχάρα εισόδου αέρα

30. Αφαιρούμενο φίλτρο αέρα

31. Διάτρηση για τοποθέτηση πρίζας

32. Πώμα για το άδειασμα του νερού συμπύκνωσης

(σε περίπτωση μεταφοράς, συντήρησης ή υπερ- βολικής συσσώρευσης νερού)

33. Κύλινδρος περιστροφής καλωδίου

34. Καλώδιο ηλεκτρικής τροφοδοσίας

35. Πώμα εκκένωσης συμπυκνώματος (μόνο για το

μοντέλο με αντλία θερμότητας)

36. Σχάρα εξόδου αέραEL - 12ΕΛΛΗΝΙΚΑ

• Ημεταφοράκαιοχειρισμόςτηςσυσκευήςπρέπειναείναισεκατακόρυφηθέση.

• Óå ðåñßðôùóç ðïõ ç ìåôáöïñÜ Ýãéíå êñáôþíôáò ôï êëéìáôéóôéêü ïñéæïíôßùò íá ðåñéìÝíåôå ôïõëÜ÷éóôï’ ìßá þñá ðñïôïý íá ôï åíåñãïðïéÞóåôå.

• Πριν από τη μετακίνηση ή τη μεταφορά της συσκευής, αδειάστε εντελώς το συμπύκνωμανερούόπωςπεριγράφεταιστηνπαράγραφο4.2.a ÐÑÏÅÉÄÏÐÏSSÇÓÇ ÌåôáöïñÜ ôïõ êëéìáôéóôéêïý óå åõáßóèçôá ðáôþìáôá (ð.÷. îýëéíá ðáôþìáôá)

• Αδειάστεεντελώςτοσυμπύκνωμανερού.

• ðñïóÝîôå éäéáßôåñá êáôÜ ôéò ìåôáêéíÞóåéò ôïõ êëéìáôéóôéêïý êáèþò ïé ôñï÷ïß ìðïñåßíááöÞóïõíóçìÜäéáóôïðÜôùìá.Ïéôñï÷ïßðáñüëïðïõåßíáéáðüóêëçñü õëéêü êáé ðåñéóôñåöüìåíïé, ìðïñåß íá ÷áëÜóïõí áðü ôç ÷ñÞóç Þ íá ëåñùèïýí. Συνιστάται να βεβαιώνεστε ότι οιτροχοί είναι καθαροί και ελεύθεροι στην κίνησή

Ημητήρησητωνακόλουθωνμπορείναπροκαλέσειζημιάστησυσκευή. a. Εγκαταστήστε στο κλιματιστικό σε επίπεδες επιφάνειες, σταθερές και σε δάπεδο. b. Συνδέστε το κλιματιστικό μόνο με τις πρίζες που διαθέτουν γείωση. c. Βεβαιωθείτε ότι κουρτίνες ή άλλα αντικείμενα δεν εμποδίζουν τα φίλτρα αναρρόφησης αέρα (Εικ.7). d. Βεβαιωθείτε ότι μεταξύ του κλιματιστικού και των παρακείμενων αντικειμένων υπάρχει ελάχιστη απόσταση 30 cm (Εικ.1). e. Η συσκευή θα πρέπει πάντα να τίθεται σε χρήση φροντίζοντας να μην υπάρχουν εμπόδια για την αναρρόφηση και την έξοδο του αέρα. f. Ôï êëéìáôéóôéêü äåí ðñÝðåé íá ÷ñçóéìïðïéåßôáé óå ÷þñïõò ðñïïñéóìÝíïõò ãéá ðëýóéìï. g. Íá ôïðïèåôåßôå ôï êëéìáôéóôéêü ìüíï óå óôåãíü ÷þñï. h. Ôï êëéìáôéóôéêü äåí èá ðñÝðåé íá ôßèåôáé óå ëåéôïõñãßá ðáñïõóßá åðéêßíäõíùí õëéêþí, áôìþí Þ õãñþí.

i. Καθαρίστε τα φίλτρα αέρα τουλάχιστον μία φορά την εβδομάδα.

2.3 - ÊÉÍÇÔÇ ÅÃÊÁÔÁÓÔÁÓÇ

Ôï êëéìáôéóôéêü ðñÝðåé íá ôïðïèåôåßôáé óå êáôÜëëçëï ÷þñï. Συστήνεται να μειωθεί η ηλιακή ακτινοβολία με τη βοήθεια παραθυρόφυλλων, κουρτινών, στοριών, και να διατηρούνται οι πόρτες και τα παράθυρα κλειστά. a. Ôïðïèåôåßóôå ôï êëéìáôéóôéêü ìðñïóôÜ óå Ýíá ðáñÜèõñï ç ìßá ðáñáèõñüðïñôá. b. Τοποθετήστε το τερματικό από την πλευρά του μηχανήματος (2) στον εύκαμπτο σωλήνα (1) όπως η Εικ.8. c. Τοποθετήστε το τερματικό (3) στην αντίθετη πλευρά του εύκαμπτου σωλήνα (1) (Εικ.8). d. Εισάγετε το τερματικό από την πλευρά του μηχανήματος (2) στην έξοδο αέρα της συσκευής (36) όπως υποδεικνύεται στην εικόνα 9. e. Τοποθετήστε το τερματικό (3) με τρόπο ώστε να βγαίνει ο αέρας στο εξωτερικό (Εικ.10) f. Σε περίπτωση που υπάρχει ένα συρόμενο παράθυρο (κατακόρυφο ή οριζόντιο) ή στόρι, μπορείτε να χρησιμοποιήσετε το «SLIDER KIT» (4) που παρέχεται και επιτρέπει την πιο αποτελεσματική εγκατάσταση. Για την εγκατάσταση με KIT SLIDER προχωρήστε όπως υποδεικνύεται στις εικόνες 11 και 12. g. Τοποθετήστε αυτοκόλλητη φλάντζα (8) (Εικ.12) h. Τοποθετήστε το «SLIDER KIT» (4) και προσαρμόστε το (Εικ.12)

i. Τοποθετήστε τον εύκαμπτο σωλήνα (1) και τοποθετήστε τη φλάντζα (9) (Εικ.12)

l. Αν χρειάζεται τοποθετήστε το υποστήριγμα (5) (Εικ.12) Åðåêôåßíáôå ôïí óùëÞíá ìüíï üóï åßíáé áíáãêáßï, ïýôùò þóôå ï äéï÷åôåõôÞò ôïõ áÝñá íá ìÝíåé åãêëùâéóìÝíïò ìåôáîý ôùí öýëùí ôïõ ðáñáèýñïõ Þ ôçò ðüñôáò.DOLCECLIMA AIR PRO EL - 13

a. Τοποθετήστε το τερματικό από την πλευρά του μηχανήματος (2) στον εύκαμπτο σωλήνα (1) όπως η Εικ.8. b. Κάντε στο γυαλί ή στον τοίχο μαι οπή με διάμετρο 127 mm σε ύψος από το δάπεδο μεταξύ 300 και 1200 mm (Εικ.13). c. Τοποθετήστε το τερματικό (7) στην οπή του τοίχου και σημαδέψτε τα σημεία διάτρησης (Εικ.14-a, 14-b). d. Αφαιρέστε το τερματικό (7) και κάντε τρύπες των 6 mm (Εικ.14-c, 14-d). e. Εισάγετε τα ούπα που παρέχονται στις οπές (10) (Εικ.14-e). f. Τοποθετήστε το τερματικό (7) στην οπή του τοίχου και στερεώστε με τις βίδες (10) που παρέχονται (Εικ.14-f, 14-g). g. Εισάγετε το τερματικό από την πλευρά του μηχανήματος (2) στην έξοδο αέρα της συσκευής (36) όπως υποδεικνύεται στην εικόνα 9. h. Συνδέστε το άλλο άκρο του εύκαμπτου σωλήνα (1) στο τερματικό (7) (Εικ.14-i).

i. Κλείστε το καπάκι (7a) όταν η συσκευή δεν λειτουργεί (Εικ.14-h).

2.5 - ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Η συσκευή έρχεται με ένα καλώδιο ρεύματος με βύσμα. Πριν συνδέσετε το κλιματιστικό, βεβαιωθείτε ότι:

• Οι τιμές της τάσης και της συχνότητας συμμορφώνονται με τις προδιαγραφές για τα δεδομένα της μηχανής.

• Η γραμμή τροφοδοσίας είναι εξοπλισμένο με μια αποδοτική γείωση και το κατάλληλο μέγεθος για τη μέγιστη απορρόφηση του κλιματιστικού.

• Η προσφορά συσκευή δικτύου πρέπει να γίνει για την κατάλληλη πόλο συσκευή αποσύνδεσης, σύμφωνα με τους εθνικούς κανονισμούς εγκατάστασης.

• Ο εξοπλισμός τροφοδοτείται αποκλειστικά μέσω ενός υποδοχή συμβατή με το φις που παρέχεται. ÐÑÏÅÉÄÏÐÏSSÇÓÇ Οποιαδήποτεαντικατάστασητουκαλωδίουτροφοδοσίαςπρέπειναγίνεταιμόνοαπό OlimpiaSplendidτεχνικήυπηρεσίαείτεαπόπροσωπικόμεπαρόμοιαπροσόντα.

Ανάλογα με τον τρόπο χρήσης της συσκευής, ο αγωγός αποστράγγισης συμπυκνωμάτων πρέπει να είναι συνδεδεμένος.

2.6.a - Χρήση ως αφυγραντήρα

Για τη σωστή λειτουργία του μηχανήματος (προχωρήστε ως ακολούθως (εικόνες 29 και 32): a. Αφαιρέστε το καπάκι (28). b. Εισάγετε το σωλήνα που παρέχεται (12) στο ρακόρ. Βεβαιωθείτε ότι το άκρο του σωλήνα αποχέτευσης (12) τοποθετείται σε φρεάτιο εκκένωσης ή σε ένα δοχείο. Βεβαιωθείτε ότι ο σωλήνας (12) δεν εμποδίζεται. c. Αν χρειάζεται εφαρμόστε το τερματικό (13) στο σωλήνα αποχέτευσης (12).

2.6.b - Χρήση ως αντλία θερμότητας

(μόνο για το προκαθορισμένο μοντέλο) Για τη σωστή λειτουργία του μηχανήματος (προχωρήστε ως ακολούθως (εικόνες 30 και 33): a. Αφαιρέστε το καπάκι (35). b. Εισάγετε το σωλήνα που παρέχεται (12) στο ρακόρ. Βεβαιωθείτε ότι το άκρο του σωλήνα αποχέτευσης (12) τοποθετείται σε φρεάτιο εκκένωσης ή σε ένα δοχείο. Βεβαιωθείτε ότι ο σωλήνας (12) δεν εμποδίζεται. c. Αν χρειάζεται εφαρμόστε το τερματικό (13) στο σωλήνα αποχέτευσης (12).MODE SW1 SW2 SW3 SW4 SW5 SW7 SW8 SW6

• SW2: Επιλογή τρόπου λειτουργίας ECO - Blue air (auto) =˃ =˃ μόνο ανεμιστήρας =˃ =˃ αφύγρανση =˃ =˃ θέρμανση (ενεργή μόνο στην έκδοση με την αντλία θερμότητας) =˃ ψύξη =˃ =˃ ψύξη turbo =˃ ...

• SW3: Αύξηση θερμοκρασίας/καθυστέρηση

• SW4: Μείωση θερμοκρασίας/καθυστέρηση

• SW6: Επιβεβαίωση/ακύρωση καθυστέρησης έναυσης/ σβησίματος μονάδας

• SW7: Επιλογή ταχύτητας ανεμιστήρα Ελάχιστη ταχύτητα =˃ =˃ Μέση ταχύτητα =˃ =˃ Μέγιστη ταχύτητα =˃ =˃ Blue air (auto)

• SW8: Επιλογή τρόπου λειτουργίας «SILENT» (αθόρυβη) / Αναζήτηση Wi-Fi

• D1: Θερμοκρασία έχει ρυθμιστεί/Timer

• D2: Ένδειξη ταχύτητας ανεμιστήρα (δείτε «SW7»)

• S2: Δείκτης θερμοκρασίας °C

• S3: Δείκτης θερμοκρασίας F

• S4: Τρόπος λειτουργίας μόνο ανεμιστήρας

• S5: Τρόπος λειτουργίας ψύξης

• S6: Τρόπος λειτουργίας αφύγρανσης

• S7: Τρόπος λειτουργίας θέρμανση (ενεργή μόνο στην έκδοση με την αντλία θερμότητας)

• S8: Τρόπος λειτουργίας sleep

• S9: Τρόπος λειτουργίας timer (προγραμματισμένη έναυση/σβήσιμο)

• S10: Αυτόματος τρόπος λειτουργίας (ECO)

• S11: Λειτουργία «αθόρυβου» ενεργή

• S12: Δείκτης συσκευής που τροφοδοτείται ηλεκτρικά

• S13: Λειτουργία Turbo

3 - ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

Οι τρόποι λειτουργίας του κλιματιστικού μπορούν να επιλεγούν είτε από το τηλεχειριστήριο είτε από τον πίνακα ελέγχου που βρίσκεται επάνω στο κλιματιστικό. Η λήψη της επιλεγμένης λειτουργίας επιβεβαιώνεται από την εκπομπή ενός «μπιπ» από το κουδούνι.

3.1 - ΣΥΜΒΟΛΑ ΚΑΙ ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΑΣ ΣΤΟΝ ΠΙΝΑΚΑ ΧΕΙΡΙΣΜΟΥ (Εικ.B)DOLCECLIMA AIR PRO

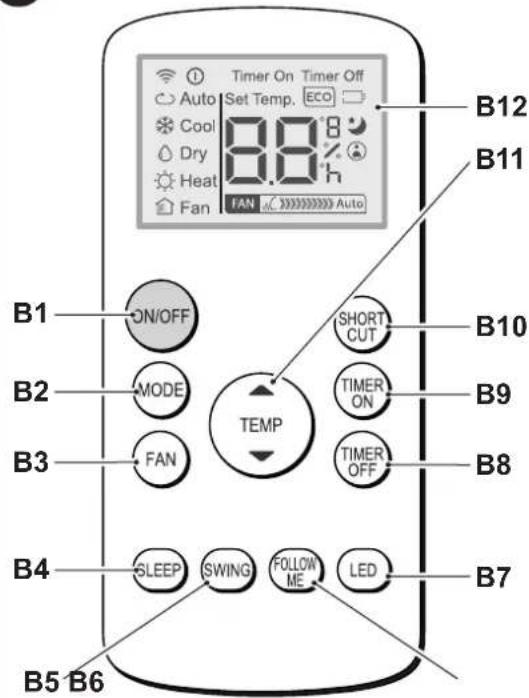

3.2 - ΠΛΗΚΤΡΑ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ (Εικ.C)

• B1: Πλήκτρο on/off έναυση/σβήσιμο μηχανήματος - Σύμβολο (D1) αναμμένο: μηχάνημα σε

- Σύμβολο (D1) σβηστό: μηχάνημα σε αναμονή Stand-by

• B2: Επιλογή τρόπου λειτουργίας AUTO (Αυτόματο) ECO =˃

=˃ αφύγρανση => =˃ θέρμανση (ενεργή μόνο στην έκδοση με την αντλία θερμότητας) =˃ =˃ μόνο ανεμιστήρας =˃...

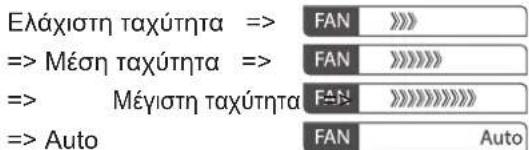

• B3: Επιλογή ταχύτητας ανεμιστήρα Ελάχιστη ταχύτητα => =˃ Μέση ταχύτητα =˃

• B4: Ενεργοποιήστε την κατάσταση αναστολής λειτουργίας (σύμβολο 10 ανάψει)

• B5: ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ

• B6: Ενεργοποίηση/απενεργοποίηση της λειτουργίας FOLLOW ME

• B7: Ενεργοποίηση / απενεργοποίηση της οθόνης στον πίνακα ελέγχου της μηχανής

• B8: Ρύθμιση προγραμματισμένη διακοπή λειτουργίας της μονάδας

• B9: Ρύθμιση της προγραμματισμένης έναρξης των μονάδων

• B10: Συντόμευση (SHORT CUT)

• B11: ύξηση της θερμοκρασίας ▲ μείωση της θερμοκρασίας ▼

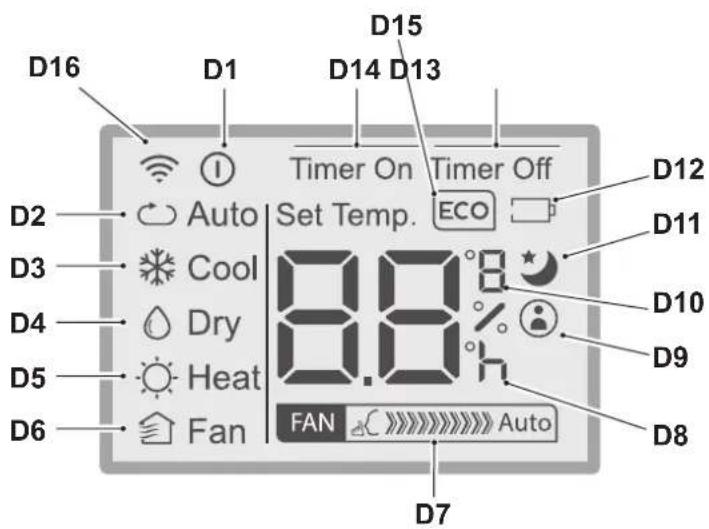

• D1: Δείκτης συσκευής σε λειτουργία

• D2: Αυτόματος τρόπος λειτουργίας (ECO)

• D3: Τρόπος λειτουργίας ψύξης (COOL)

• D4: Τρόπος λειτουργίας αφύγρανσης (DRY)

• D5: Τρόπος λειτουργίας θέρμανσης (HEAT) (ενεργός μόνο στην έκδοση με την αντλία θερμότητας)

• D6: Τρόπος λειτουργίας μόνο ανεμιστήρας (FAN)

• D7: Ένδειξη ταχύτητας ανεμιστήρα (δείτε «B3»)

• D8: Δείκτης ώρας προγραμματισμού για έναυση/

• D9: Δείκτης λειτουργίας «FOLLOW ΜΕ» ενεργός

• D10: Δείκτης θερμοκρασίας °C (F)

• D11: Δείκτης λειτουργίας «SLEEP» ενεργός

• D12: Δείκτης άδειων μπαταριών τηλεχειριστηρίου

• D13: Δείκτης λειτουργίας «TIME OFF» ενεργός

• D14: Δείκτης λειτουργίας «TIME ON» ενεργής

• D15: Δείκτης λειτουργίας «ECO» ενεργός

• D16: Σήμα μετάδοσης τηλεχειριστηρίουEL - 16ΕΛΛΗΝΙΚΑ

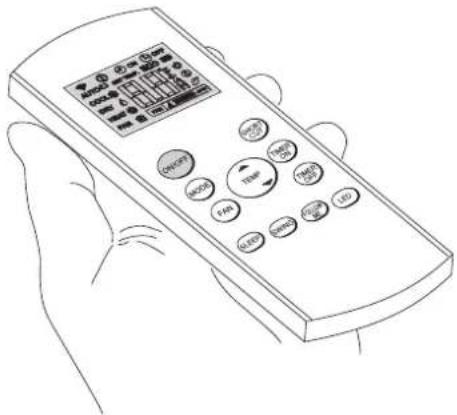

3.3 - ×ÑÇÓÇ ÔÏÕ ÔÇËÅÊÏÍÔÑÏË

Το τηλεχειριστήριο που παρέχεται με το κλιματιστικό είναι το εργαλείο που σας επιτρέπει να χρησιμοποιείτε το μηχάνημα με τον πιο άνετο τρόπο. Åßíáé Ýíá üñãáíï ðïõ ðñÝðåé íá ÷åéñéóôåß ìå öñïíôßäá êé éäéáßôåñá:

Για να τοποθετήσετε σωστά τις μπαταρίες: a. Ανοίξτε τη θυρίδα της θήκης μπαταριών (εικόνα 15). b. Τοποθετήστε τις μπαταρίες στην αντίστοιχη θήκη (εικόνα 15). ÔçñÞóôåáõóôçñÜôéòðïëéêüôçôåòðïõõðïäåéêíýïíôáéóôïíðõèìÝíáôçòèÞêçò. c. Κλείστε σωστά τη θυρίδα (εικόνα 18).

3.3.b - ÁëëáãÞ ôùí ìðáôáñéþí

Οι μπαταρίες θα πρέπει να αντικατασταθούν όταν εμφανίζεται στην οθόνη το εικονίδιο

Ναχρησιμοποιείτεπάντακαινούργιεςμπαταρίες. Ηχρήσηπαλαιώνμπαταριώνήμπαταριώνδιαφορετικού τύπουμπορείναπροκαλέσειδυσλειτουργίαστοτηλεχειριστήριο. - Το τηλεχειριστήριο χρησιμοποιεί δύο ξηρές αλκαλικές μπαταρίες 1.5V (τύπου AAA.) (εικόνα 15).

• Εάν δεν χρησιμοποιείτε το τηλεχειριστήριο για μερικές εβδομάδες ή περισσότερο, αφαιρέστε τις μπαταρίες. Τυχόν διαρροές των μπαταριών ενδέχεται να καταστρέψουν το τηλεχειριστήριο.

Μηνεπαναφορτίζετεκαιμηναποσυναρμολογείτετιςμπαταρίες.Μηνπετάτετιςμπαταρίες στηφωτιά.Μπορείνακαούνήναεκραγούν.

Αντουγρότωνμπαταριώνπέσειστοδέρμαήσταρούχα,πλύνετεμεπροσοχήμεκαθαρό νερό.Μηνχρησιμοποιείτετοτηλεχειριστήριομεμπαταρίεςπουέχουνδιαρρεύσει.Οιχημικές ουσίεςπουπεριέχουνοιμπαταρίεςμπορούνναπροκαλέσουνεγκαύματαήάλλουςκινδύνους γιατηνυγεία.

3.3.c - ÈÝóç ôïõ ôçëå÷åéñéóôçñßïõ

• Κρατήστε το τηλεχειριστήριο σε μια θέση από την οποία το σήμα μπορεί να φτάσει στον δέκτη (24) της συσκευής (μέγιστη απόσταση περίπου 8 μέτρα - με τις μπαταρίες φορτισμένες) (Εικ.

Η παρουσία εμποδίων (έπιπλα, κουρτίνες, τοίχοι κλπ.) μεταξύ του τηλεχειριστηρίου και της συσκευής μειώνει την εμβέλεια του τηλεχειριστηρίου.DOLCECLIMA AIR PRO EL - 17ΕΛΛΗΝΙΚΑ

ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ Για τη χρήσης της συσκευής προχωρήστε με τον ακόλουθο τρόπο.

Γιατηνπρόληψητυχόνβλαβώνστονσυμπιεστή,κάθεέναρξηκαθυστερείγια3λεπτάσε σχέσημετοτελευταίοσβήσιμο.

Προκαταρκτικές εργασίες

• Τοποθετήστετησυσκευήσεσταθερή,μηκεκλιμένηεπιφάνειατουλάχιστον20/30cm.από τοντοίχοήοποιοδήποτεάλλοαντικείμενο,ώστεναεξασφαλιστείησωστήκυκλοφορία τουαέρα(Εικ1).Τοποθετήστετοσεμιααδιάβροχηεπιφάνειαγιατίοποιαδήποτεδιαρροή νερούμπορείναπροκαλέσειβλάβησταέπιπλαήτοπάτωμα.

• Μηντοποθετείτετησυσκευήαπευθείαςσεχαλιά,πετσέτες,κουβέρτεςήάλλεςαπορροφητικές επιφάνειες.

• Τοποθετήστετοβύσμαστηνπρίζατουρεύματος.Ησυσκευήθαεκπέμψειένα«μπιπ»και ηοθόνηθαεμφανίσειτηνεικόνα καιτηθερμοκρασίαπεριβάλλοντοςσε°C.

Πριν την ηλεκτρική σύνδεση της συσκευής βεβαιωθείτε πως τα δεδομένα της πινακίδας αντιστοιχούνσεεκείνατουηλεκτρικούδικτύου.

Έναυση/σβήσιμο του μηχανήματος a. Για να ξεκινήσετε το μηχάνημα πατήστε το πλήκτρο «ON/OFF» στο τηλεχειριστήριο ή το πλήκτρο στον πίνακα

b. Ένας ήχος «μπιπ» θα επισημαίνει ότι η συσκευή είναι σε λειτουργία και το πτερύγιο (23) ανασηκώνεται. c. Στον πίνακα ελέγχου ανάβει το εικονίδιο

d. Αν έχει γίνει η έναυση με το τηλεχειριστήριο, στην οθόνη του θα εμφανιστεί το εικονίδιο . e. Σε περίπτωση παρατεταμένης διακοπής του μηχανήματος, πρέπει να γίνει επαναφορά βγάζοντας το φις από την πρίζα, περιμένετε 5 ÷10 δευτερόλεπτα και στη συνέχεια τοποθετήστε το ξανά. Ένα ηχητικό σήμα σηματοδοτεί ότι η συσκευή είναι έτοιμη για χρήση.

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ AUTO (Αυτόματος) a. Ρυθμίζοντας αυτή τη λειτουργία, η μονάδα ενεργοποιεί αυτόματα τη λειτουργία ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ (μόνο για το μοντέλο με αντλία θερμότητας) ή τη λειτουργία του ΑΝΕΜΙΣΤΗΡΑ ανάλογα με τη θερμοκρασία του περιβάλλοντος και εκείνη που έχει ρυθμιστεί. Η θερμοκρασία περιβάλλοντος ελέγχεται συνεχώς προκειμένου να επιτευχθεί η καλύτερη άνεση στον κλιματιζόμενο χώρο. b. Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί πατώντας μία ή περισσότερες φορές το κουμπί «MODE» (στο τηλεχειριστήριο ή στον πίνακα χειρισμού) μέχρις ότου να εμφανιστεί το εικονίδιο ECO και Blue Air στην οθόνη του πίνακα χειρισμού και/ή το εικονίδιο Auto να εμφανιστεί στην οθόνη του τηλεχειριστηρίου. c. Στον τρόπο λειτουργίας AUTO, δεν είναι δυνατό να επιλέξετε την ταχύτητα του ανεμιστήρα.

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΨΥΞΗΣ (COOL) a. Ρυθμίζοντας σε αυτόν τον τρόπο λειτουργίας η συσκευή αφυγραίνει η ψύχει το περιβάλλον. Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί πατώντας μία ή περισσότερες φορές το κουμπί «MODE» (στο τηλεχειριστήριο ή στον πίνακα χειρισμού) μέχρις ότου το αντίστοιχο εικονίδιο να εμφανιστεί στην οθόνη. b. Σε αυτόν τον τρόπο λειτουργίας ο ανεμιστήρας είναι πάντα αναμμένος και μπορείτε να επιλέξετε την επιθυμητή ταχύτητα πατώντας στο πλήκτρο «FAN» στο τηλεχειριστήριο ή το πλήκτρο στον πίνακα χειρισμού. Η ταχύτητα του ανεμιστήρα απεικονίζεται όπως φαίνεται στην παράγραφο «3.1» (σημείο SW7) και «3,2» (σημείο B3). c. Το σημείο ρύθμισης της θερμοκρασίας περιλαμβάνεται μεταξύ 17°C και 30°C (από 62 F και 86 F) με διαφοροποιήσεις του 1°C και μπορεί να ρυθμιστεί με τα πλήκτρα +/- από τον πίνακα χειρισμών και από τα πλήκτρα ▲ ▼ του τηλεχειριστηρίου. d. Μετά από ένα ορισμένο χρονικό διάστημα (κατ’ ανώτατο όριο τρία λεπτά) από την ενεργοποίηση του τρόπου λειτουργίας, ο συμπιεστής ξεκινά και η συσκευή αρχίζει να εκπέμπει κρύο.EL - 18

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΨΥΞΗΣ TURBO

• Αυτή η λειτουργία μπορεί να ενεργοποιηθεί μόνο από τον πίνακα ελέγχου του μηχανήματος. a. Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί πατώντας μία ή περισσότερες φορές το κουμπί «MODE» στον πίνακα χειρισμών μέχρι να εμφανιστούν στην οθόνη τα εικονίδια και «Turbo». b. Η λειτουργία ρυθμίζει τη μονάδα απευθείας σε λειτουργία ψύξης με θερμοκρασία ρυθμισμένη στους 17°C και μέγιστη ταχύτητα ανεμιστήρα έτσι ώστε η ρυθμισμένη θερμοκρασία να επιτυγχάνεται ταχύτερα. c. Σε αυτόν τον τρόπο λειτουργίας δεν είναι δυνατή ούτε η επιλογή ταχύτητας του ανεμιστήρα ούτε η θερμοκρασία. d. Για να σβήσετε τη λειτουργία, πατήστε το πλήκτρο « MODE» στον πίνακας χειρισμού ή σβήστε τη συσκευή.

3.8 - ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΦΥΓΡΑΝΣΗΣ (DRY)

a. Ρυθμίζοντας σε αυτόν τον τρόπο λειτουργίας το μηχάνημα αφυγραίνει το περιβάλλον. Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί πατώντας μία ή περισσότερες φορές το κουμπί «MODE» (στο τηλεχειριστήριο ή στον πίνακα χειρισμού) μέχρις ότου να εμφανιστεί το αντίστοιχο εικονίδιο:

στον πίνακα χειρισμού - στην οθόνη του τηλεχειριστηρίου. b. Στον τρόπο λειτουργίας DRY, δεν είναι δυνατό να επιλέξετε την ταχύτητα του ανεμιστήρα ή να ρυθμίσετε τη θερμοκρασία. Το μοτέρ του ανεμιστήρα λειτουργεί σε χαμηλή ταχύτητα. c. Κρατήστε κλειστές τις πόρτες και τα παράθυρα για την καλύτερη απόδοση της αφύγρανσης. Μην τοποθετείτε το σωλήνα εξαγωγής του αέρα στο παράθυρο. d. Συνδέστε το σωλήνα για την εκτόνωση της συμπύκνωσης (παράγραφος 2.6.a)

3.9 - ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΕΡΙΣΜΟΥ (FAN)

a. Η ρύθμιση αυτού του τρόπου λειτουργία δεν επηρεάζει με κανέναν τρόπο τη θερμοκρασία ή την υγρασία του αέρα στο δωμάτιο, αλλά τη διατηρεί σε κυκλοφορία. b. Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί πατώντας μία ή περισσότερες φορές το κουμπί «MODE» (στο τηλεχειριστήριο ή στον πίνακα χειρισμού) μέχρις ότου το αντίστοιχο εικονίδιο να εμφανιστεί στην οθόνη του πίνακα χειρισμού και/ή του τηλεχειριστηρίου.

εικονίδιο στον πίνακα χειρισμού - εικονίδιο στην οθόνη του τηλεχειριστηρίου c. Σε αυτόν τον τρόπο λειτουργίας ο ανεμιστήρας είναι πάντα αναμμένος και μπορείτε να επιλέξετε την επιθυμητή ταχύτητα πατώντας στο πλήκτρο «FAN» στο τηλεχειριστήριο ή το πλήκτρο στον πίνακα χειρισμού. d. Η ταχύτητα του ανεμιστήρα απεικονίζεται στην οθόνη όπως φαίνεται στην παράγραφο «3.1» (σημείο SW7) και «3,2» (σημείο D7).

3.10 -ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ (HEAT)

(Μόνο για το μοντέλο με αντλία θερμότητας) a. Ρυθμίζοντας σε αυτόν τον τρόπο λειτουργίας η συσκευή θερμαίνει το περιβάλλον. b. Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί πατώντας μία ή περισσότερες φορές το κουμπί «MODE» (στο τηλεχειριστήριο ή στον πίνακα χειρισμού) μέχρις ότου το αντίστοιχο εικονίδιο να εμφανιστεί στην οθόνη.

Σε αυτόν τον τρόπο λειτουργίας ο ανεμιστήρας είναι πάντα αναμμένο; και μπορείτε να επιλέξετε την επιθυμητή ταχύτητα πατώντας στο πλήκτρο «FAN» στο τηλεχειριστήριο ή το πλήκτρο στον πίνακα χειρισμού. Η ταχύτητα του ανεμιστήρα απεικονίζεται όπως φαίνεται στην παράγραφο «3,1» (σημείο SW7) και «3,2» (σημείο D7). d. Το σημείο ρύθμισης της θερμοκρασίας περιλαμβάνεται μεταξύ 17°C και 30°C (από 62 F και 86 F) με διαφοροποιήσεις του 1°C και μπορεί να ρυθμιστεί με τα πλήκτρα +/- από τον πίνακα χειρισμών και από τα πλήκτρα ▲ ▼ του τηλεχειριστηρίου. e. Μετά από ένα ορισμένο χρονικό διάστημα (κατ’ ανώτατο όριο τρία λεπτά) από την ενεργοποίηση του τρόπου λειτουργίας, η αντλία θερμότητας ξεκινά και η συσκευή αρχίζει να εκπέμπει ζέστη. f. Συνδέστε το σωλήνα για την εκτόνωση της συμπύκνωσης (παράγραφος 2.6.b)

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ TIMER a. Αυτός ο τρόπος λειτουργίας επιτρέπει να προγραμματίσετε πότε θα ανάψει και πότε θα σβήσει το μηχάνημα. b. Ο χρόνος καθυστέρησης μπορεί να ρυθμιστεί, να ενεργοποιηθεί και να ακυρωθεί τόσο από το τηλεχειριστήριο όσο και από τον πίνακα ελέγχου.DOLCECLIMA AIR PRO EL - 19

Προγραμματισμένη έναυση a. Όταν το μηχάνημα βρίσκεται σε αναμονή standby: - στον πίνακα χειρισμού: - πατήσετε το πλήκτρο και ρυθμίστε το χρόνο καθυστέρησης έναυσης με τα πλήκτρα +/-. - Για να ενεργοποιήσετε τη λειτουργία πατήστε το πλήκτρο ή περιμένετε περίπου 5 δευτερόλεπτα για το χρόνο που έχει ρυθμιστεί στην οθόνη για να σταματήσει να αναβοσβήνει (η οθόνη επιστρέφει στην προβολή της θερμοκρασίας περιβάλλοντος). Το εικονίδιο αναβοσβήνει. - Στο τηλεχειριστήριο: - πατήστε το πλήκτρο «TIMER ON» για να μπείτε στη λειτουργία και στη συνέχεια πατήστε μία ή περισσότερες φορές το πλήκτρο «TIMER ON» μέχρι να ρυθμιστεί ο χρόνος καθυστέρησης της έναυσης. - Κατευθύνετε το τηλεχειριστήριο προς τo μηχάνημα, ένα ηχητικό σήμα επιβεβαιώνει την ενεργοποίηση της λειτουργίας. - Το εικονίδιο στον πίνακα χειρισμού και η ένδειξη «Timer On» στην οθόνη του τηλεχειριστηρίου θα ανάψουν. b. Μετά από τον καθορισμένο χρόνο η μονάδα ξεκινά με τις ίδιες ρυθμίσεις (τρόπος λειτουργίας, θερμοκρασία και ταχύτητα εξαερισμού) που είχε πριν σβήσει. c. Ο χρόνος μπορεί να ρυθμιστεί σε διαστήματα των 30 λεπτών έως και 10 ώρες και με διαστήματα των 60 λεπτά από 10 έως 24 ώρες. d. Ξεκινώντας τη συσκευή ή ρυθμίζοντας το timer στο «0.0h» η λειτουργία προγραμματισμένης έναυσης θα ακυρωθεί.

Προγραμματισμένο σβήσιμο a. Όταν το μηχάνημα είναι σε λειτουργία, ρυθμίστε το χρόνο καθυστέρησης σβησίματος. - στον πίνακα χειρισμού: - πατήσετε το πλήκτρο και ρυθμίστε το χρόνο καθυστέρησης σβησίματος με τα πλήκτρα +/-. - Για να ενεργοποιήσετε τη λειτουργία πατήστε το πλήκτρο ή περιμένετε περίπου 5 δευτερόλεπτα για το χρόνο που έχει ρυθμιστεί στην οθόνη για να σταματήσει να αναβοσβήνει (η οθόνη επιστρέφει στην προβολή της θερμοκρασίας περιβάλλοντος). Το εικονίδιο αναβοσβήνει. - Στο τηλεχειριστήριο: - πατήστε το πλήκτρο «TIMER O󰀨 » για να μπείτε στη λειτουργία και στη συνέχεια πατήστε μία ή περισσότερες φορές το πλήκτρο «TIMER O󰀨 » μέχρι να ρυθμιστεί ο χρόνος καθυστέρησης του σβησίματος. - Κατευθύνετε το τηλεχειριστήριο προς τo μηχάνημα, ένα ηχητικό σήμα επιβεβαιώνει την ενεργοποίηση της λειτουργίας. - Το εικονίδιο στον πίνακα χειρισμού και η ένδειξη «Timer O󰀨 » στην οθόνη του τηλεχειριστηρίου θα ανάψουν. b. Όταν λήξει ο χρόνος που ρυθμίσατε το μηχάνημα απενεργοποιείται. c. Ο χρόνος μπορεί να ρυθμιστεί σε διαστήματα των 30 λεπτών έως και 10 ώρες και με διαστήματα των 60 λεπτά από 10 έως 24 ώρες. d. Σβήνοντας το μηχάνημα ή ρυθμίζοντας το timer στο «0.0h» η λειτουργία προγραμματισμένου σβησίματος θα ακυρωθεί.

3.11.b - ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

3.12.a - Λειτουργία SILENT (αθόρυβη)

• Αυτή η λειτουργία μπορεί να ενεργοποιηθεί μόνο από τον πίνακα ελέγχου του μηχανήματος. a. Με το μηχάνημα σε λειτουργία πατήστε το κουμπί SW8 (ηχείο), θα εμφανιστεί το σύμβολο του ηχείου. Η ταχύτητα αερισμού ρυθμίζεται αυτόματα στο ελάχιστο. b. Πατήστε και πάλι το πλήκτρο για να απενεργοποιήσετε τη λειτουργία.

3.12.b - Λειτουργία SLEEP

• Αυτή η λειτουργία μπορεί να ενεργοποιηθεί μόνο από το τηλεχειριστήριο.

• Αυτή η λειτουργία δεν είναι διαθέσιμη σε λειτουργία αφύγρανσης (DRY) και μόνο εξαερισμού (FAN). a. Με το μηχάνημα σε λειτουργία, πατήστε το πλήκτρο « SLEEP» στο τηλεχειριστήριο. Στον πίνακα χειρισμού και στην οθόνη του τηλεχειριστηρίου θα εμφανιστεί το εικονίδιο .EL - 20

Το μηχάνημα θα μειώσει (σε ψύξη) και θα αυξήσει (σε θέρμανση) τη θερμοκρασία που έχει ρυθμιστεί κατά 1°C (1 ή 2 F) για 30 λεπτά. b. Στη συνέχεια το μηχάνημα θα μειώσει (σε ψύξη) και θα αυξήσει (σε θέρμανση) τη θερμοκρασία που έχει ρυθμιστεί κατά 1°C (1 ή 2 F) για άλλα 30 λεπτά.

Αυτή η θερμοκρασία θα διατηρηθεί για 7 ώρες πριν επιστρέψει στη θερμοκρασία που είχε επιλεγεί αρχικά. Μόλις περάσει αυτός ο χρόνος, το μηχάνημα θα συνεχίσει να λειτουργεί όπως είχε προγραμματιστεί αρχικά. d. Για να διακόψετε τη λειτουργία πατήστε το πλήκτρο «SLEEP» στο τηλεχειριστήριο. Θα σβήσει αυτόματα το εικονίδιο στον πίνακα χειρισμού και στην οθόνη του τηλεχειριστηρίου.

3.12.c - Λειτουργία FOLLOW MΕ

• Αυτή η λειτουργία μπορεί να ενεργοποιηθεί μόνο από το τηλεχειριστήριο.

• Αυτή η λειτουργία δεν είναι διαθέσιμη σε λειτουργία αφύγρανσης (DRY) και μόνο εξαερισμού (FAN). Σε αυτή τη λειτουργία το τηλεχειριστήριο λειτουργεί ως θερμοστάτης. a. Με το μηχάνημα σε λειτουργία, πατήστε το πλήκτρο «FOLLOW ME» στο τηλεχειριστήριο. b. Μετακινηθείτε με το τηλεχειριστήριο σε μια περιοχή του δωματίου διαφορετική από όπου βρίσκεται το μηχάνημα (μέγιστη απόσταση 7 ÷ 8 μέτρα) κατευθύνοντας το προς το μηχάνημα και βεβαιωθείτε ότι δεν υπάρχουν εμπόδια μεταξύ τους. c. Ρυθμίστε την επιθυμητή θερμοκρασία στο τηλεχειριστήριο. Το μηχάνημα λειτουργεί μέχρι να φέρει τη θερμοκρασία της περιοχής όπου έχει τοποθετηθεί το τηλεχειριστήριο στην τιμή που έχει ρυθμιστεί σε αυτό. d. Το τηλεχειριστήριο στέλνει ένα σήμα στο μηχάνημα και αν δεν λάβει απάντηση εντός μέγιστου χρόνου 7 λεπτών, η λειτουργία θα απενεργοποιηθεί.

Για να σβήσετε τη λειτουργία, πατήστε το πλήκτρο «FOLLOW ME» στο τηλεχειριστήριο ή σβήστε τη συσκευή.

3.12.d - Ρύθμιση της μονάδας μέτρησης της θερμοκρασίας

Μπορείτε να ρυθμίσετε τη μονάδα μέτρησης της θερμοκρασίας περιβάλλοντος και της ρυθμισμένης είτε σε °C (Κελσίου) είτε σε F (Φαρενάιτ). Ακολουθήστε τα βήματα: - Στον πίνακα χειρισμού πατήστε ταυτόχρονα τα πλήκτρα + και - για περίπου τρία δευτερόλεπτα. Στην οθόνη του πίνακα χειρισμού εμφανίζεται η επιθυμητή μονάδα μέτρησης. - Στη τηλεχειριστήριο κρατήστε πατημένο το κεντρικό πλήκτρο TEMP για περίπου τρία δευτερόλεπτα. Στην οθόνη του τηλεχειριστηρίου εμφανίζεται η επιθυμητή μονάδα μέτρησης. Η μεταβολή της μονάδας μέτρησης πρέπει να πραγματοποιείται τόσο στον πίνακα ελέγχου όσο και στο τηλεχειριστήριο.

3.12.e - Κατεύθυνση ροής αέρα

• Αυτή η λειτουργία μπορεί να ενεργοποιηθεί μόνο από το τηλεχειριστήριο. a. Όταν ξεκινά το μηχάνημα, το πτερύγιο (23) ανοίγει εντελώς. b. Πατώντας το πλήκτρο «SWING» στο τηλεχειριστήριο το πτερύγιο αρχίζει να κινείται αυτόματα. c. Για να σταματήσετε το πτερύγιο σε μια συγκεκριμένη θέση, πατήστε το πλήκτρο «SWING». Πατήστε ξανά για να επανεκκινήσετε την κίνηση.

3.12.f - Λειτουργία Short Cut

• Αυτή η λειτουργία μπορεί να ενεργοποιηθεί μόνο από το τηλεχειριστήριο. a. Όταν το μηχάνημα είναι σε λειτουργία σε οποιαδήποτε από τις λειτουργίες, πατώντας στο πλήκτρο «SHORT CUT» στο τηλεχειριστήριο το μηχάνημα θα ρυθμιστεί απευθείας στον τρόπο «AUTO» με τη θερμοκρασία ρυθμισμένη στους 26°C (79 F).

3.12.g - Auto-Restart

a. Εάν το μηχάνημα τερματίζεται λόγω διακοπής ρεύματος, με την επαναφορά ενέργειας επανεκκινείται αυτόματα με τις προηγούμενες ρυθμίσεις.

a. Πατώντας το SW8 για περίπου 3 δευτερόλεπτα ενεργοποιείται η λειτουργία “Wi”, στην οθόνη εμφανίζεται “AP” σε αναμονή σύνδεσης με τη συσκευή.DOLCECLIMA AIR PROEL - 21ΕΛΛΗΝΙΚΑ ΓιατησύνδεσηστοδίκτυοWi-FiκαιτηχρήσητηςΕφαρμογήςδείτεσχετικάτοεπισυνα-πτόμενοεγχειρίδιοWi-Fi.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ Πρινπροχωρήσετεσεοποιεσδήποτεεργασίεςσυντήρησηςκαι καθαρισμού,βεβαιωθείτεπάντοτεότιέχετεβγάλειτηνπρίζα τροφοδοσίαςαπότηνυποδοχήσυστήματος.

Μηναγγίζετεταμεταλλικάμέρητουμηχανήματοςκατάτην αφαίρεσητουφίλτρου. Κίνδυνοςτραυματισμούμεαιχμηρά μεταλλικάάκρα.

Μηνχρησιμοποιείτενερόγιανακαθαρίσετεταεσωτερικάμέρητουκλιματιστικού. Ηέκθεσηστονερόμπορείνακαταστρέψειτημόνωση,μεκίνδυνοηλεκτροπληξίας.

4.1.a - Καθαρισμός του μηχανήματος και του τηλεχειριστηρίουa. Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε το μηχάνημα και το τηλεχειριστήριο. b. Μπορείτε να χρησιμοποιήσετε ένα πανί που έχει εμποτιστεί με κρύο νερό για να καθαρίσετε το μηχάνημα συσκευή εάν είναι πολύ βρώμικη. Μηνχρησιμοποιείτεέναχημικώςεπεξεργασμένοήαντιστατικόπανίγιανακαθαρίσετε

Μηνχρησιμοποιείτεβενζίνη,διαλύτη,πολτόστίλβωσηςήπαρόμοιουςδιαλύτες.Αυτάτα προϊόνταμπορείναπροκαλέσουνσπάσιμοήπαραμόρφωσητηςπλαστικήςεπιφάνειας.

4.1.b - Συντηρηση των φιλτρων του αερα

Το σύστημα φιλτραρίσματος αποτελείται από ένα φίλτρο με δίχτυ (εικ. 34 σχ. 27a) και από μία σειρά πρό- σθετων φίλτρων που μπορείτε να χρησιμοποιήσετε όπως προτιμάτε (εικ. 34 σχ. 15).Για να εξασφαλίσετε ένα αποτελεσματικό φιλτράρισμα του εσωτερικού αέρα και μία καλή λειτουργία του κλιματιστικού σας είναι απαραίτητο να καθαρίζετε περιοδικά τα φίλτρα του αέρα. Τα πρόσθετα φίλτρα πρέπει να αντικαθίστανται μετά από περίπου 500 ώρες λειτουργίας. Για μία σωστή λειτουργία του συστήματος φιλτραρίσματος συμβουλεύουμε να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.4.1c - Καθαρισμός φίλτρου αέραΤο βρώμικο φίλτρο αέρα μειώνει την ικανότητα ψύξης του μηχανήματος. Öñïíôßóôå, óõíåðþò, íá ôï êáèáñßæåôáé êÜèå äýï åâäïìÜäåò. a. Αποσυνδέστε τη σχάρα (27) μαζί με ένα φίλτρο (27a) και ανασηκώστε την για να την αφαιρέστε από τη συσκευή (Εικ.19).b. Αφαιρέστε το φίλτρο (27a) από τη σχάρα (27) (Εικ.20). c. Καθαρίστε το φίλτρο (27a) χρησιμοποιώντας μια ηλεκτρική σκούπα ή πλύνετε με νερό και στη συνέχεια στεγνώστε σε δροσερό μέρος. Αν το φίλτρο (27a) έχει υποστεί βλάβη φροντίστε για την αντικατάστασή του.d. Βεβαιωθείτε ότι το φίλτρο (27a) είναι εντελώς στεγνό. e. Τοποθετήστε ξανά το φίλτρο (27a) στη σχάρα (27) με μεγάλη προσοχή στη σωστή τοποθέτησή του (Εικ.22). f. Αφαιρέστε τυχόν υπολείμματα από τα ελάσματα (Εικ.21). g. Τοποθετήστε τη σχάρα (27) μαζί με το φίλτρο (27a) στο σώμα της συσκευής και βεβαιωθείτε ότι έχει συν- δεθεί σωστά (Εικ.23). Μηχρησιμοποιείτετησυσκευήχωρίςτοφίλτρο(27a).EL - 22ΕΛΛΗΝΙΚΑ

4.1.d - Καθαρισμός φίλτρου αναρρόφησης

Το βρώμικο φίλτρο αναρρόφησης μειώνει τις επιδόσεις της συσκευής. Öñïíôßóôå, óõíåðþò, íá ôï êáèáñßæåôáé êÜèå äýï åâäïìÜäåò.a. Βγάλτε το φίλτρο (30) από τα πλάγια (Εικ.24). b. Καθαρίστε το φίλτρο (30) χρησιμοποιώντας μια ηλεκτρική σκούπα ή πλύνετε με νερό και στη συνέχεια στεγνώστε σε δροσερό μέρος. Αν το φίλτρο (30) έχει υποστεί βλάβη φροντίστε για την αντικατάστασή του.c. Βεβαιωθείτε ότι το φίλτρο (30) είναι εντελώς στεγνό.d. Τοποθετήστε σωστά ξανά το φίλτρο (30) στην αντίστοιχη θέση (Εικ.25).e. Αναρροφήστε τυχόν ακαθαρσίες από τη σχάρα (Εικ.25). Μηχρησιμοποιείτετομηχάνημαχωρίςτοφίλτρο(30).

4.1.e - ÓÕÌÂÏÕËÅÓ ÃÉÁ ÔÇÍ ÅÎÏÉÊÏÍÏÌÇÓÇ ÅÍÅÑÃÅÉÁÓ

Ακολουθούν μερικές απλές συμβουλές για τη μείωση της κατανάλωσης:• Διατηρείτε πάντα και συνεχώς τα φίλτρα (δείτε κεφάλαιο για τη συντήρηση και τον καθαρισμό).• Κρατήστε κλειστά τις πόρτες και τα παράθυρα των δωματίων προς κλιματισμό.

• Μην αφήνετε τις ακτίνες του ήλιου να διαπερνούν ελεύθερα στο περιβάλλον (σας συνιστούμε να χρησιμοποιείτε κουρτίνες ή να κατεβάζετε περσίδες ή να κλείνετε τα παντζούρια).
• Μην εμποδίζετε τη ροή του αέρα (στην είσοδο και την έξοδο) της συσκευής. Αυτό, εκτός από την επίτευξη μη βέλτιστης απόδοσης, επηρεάζει επίσης τη σωστή λειτουργία του και την πιθανότητα ανεπανόρθωτων βλαβών στις μονάδες.

Εάν δεν σκοπεύετε να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα, προχωρήστε με τον ακόλουθο τρόπο: a. Ενεργοποιήστε τον τρόπο λειτουργίας μόνο ανεμιστήρας για λίγο (περίπου 1÷2 ώρες ) για να στεγνώσει εσωτερικά το μηχάνημα.b. Σταματήστε το κλιματιστικό και αποσυνδέστε το τροφοδοτικό.c. Καθαρίστε τα φίλτρα αέρα.d. Αδειάστε εντελώς το συμπύκνωμα. e. Τυλίξτε το καλώδιο τροφοδοσίας (34) στο καρούλι καλωδίου (33) και βάλτε το καλώδιο στην ρίζα στην αντίστοιχη θέση (31) (Εικ.31).f. Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.Ελέγξτε πριν θέσετε ξανά σε λειτουργία το κλιματιστικό: a. Μετά από μια μακρά περίοδο αδράνειας του κλιματιστικού, καθαρίστε τα φίλτρα. b. Βεβαιωθείτε ότι η έξοδος ή η είσοδος αέρα δεν έχει μπλοκάρει (ειδικά μετά από μακρά περίοδο αδράνειας του κλιματιστικού).

4.2.a - Άδειασμα του νερού συμπύκνωσης

Όταν το νερού συμπύκνωσης μέσα στο κάτω δοχείο φτάνει στο προκαθορισμένο επίπεδο, η συσκευή εκπέμπει ένα «μπιπ» για 8 φορές. Στον πίνακα ελέγχου εμφανίζεται «P1» και η συσκευή σταματά να λειτουργεί (ο κινητήρας του ανεμιστήρα συνεχίζει να λειτουργεί). Σε αυτή την περίπτωση:a. το καλώδιο της πρίζας από το ρεύμα.b. Μετακινήστε με προσοχή το μηχάνημα σε κατάλληλη θέση για το άδειασμα του νερού. c. Αφαιρέστε το καπάκι εκκένωσης (32) και το ελαστικό φλαντζάκι (32a) (Εικ.26).

Βεβαιωθείτεότιέχετεβιδώσεισωστάτοκαπάκιτηςεκκένωσης(32)γιανααποφύγετε διαρροέςνερού. d. Αφήστε να βγει όλο το νερό. e. Τοποθετήστε ξανά το ελαστικό φλαντζάκι (32a) και βιδώστε το καπάκι αποχέτευσης (32) (Εικ.27). f. Τη πρίζα στο ρεύμα και ξεκινήστε το μηχάνημα μέχρι να σβήσει η ένδειξη «P1». Εάντοσφάλμαεπαναλαμβάνεται,επικοινωνήστεμεέναΚέντροΤεχνικήςΥποστήριξης.DOLCECLIMA AIR PRO EL - 23

4.2.b Κωδικοί σφάλματος

Κατά τη λειτουργία της συσκευής, μπορεί να εμφανιστούν ανωμαλίες που σταματούν τη λειτουργία. Σε αυτές τις περιπτώσεις, εμφανίζονται στον πίνακα ελέγχου οι κωδικοί σφάλματος.

• P1 Κάτω δοχείο γεμάτο.

• Αδειάστε το όπως περιγράφεται στην παράγραφο 4.2.a

• F1 Καθαρισμός φίλτρου.

• Κάθε 25 ώρες λειτουργίας του μοτέρ του ανεμιστήρα εμφανίζεται το μήνυμα F1. Προχωρήστε στον καθαρισμό των φίλτρων (παράγραφοι 4.1.b - 4.1.c - 4.1.d) και επαναφέρετε τη ρύθμιση της μέτρησης των ωρών κρατώντας πατημένο για 5 δευτερόλεπτα “ON/OFF” στον πίνακα χειρισμού της συσκευής.

• E1 Σφάλμα αισθητήρα θερμοκρασίας περιβάλλοντος.

• E2 Σφάλμα αισθητήρα θερμοκρασίας εξατμιστήρα.

• E3 Σφάλμα αισθητήρα θερμοκρασίας συμπυκνωτή

• E4 Σφάλμα επικοινωνίας στον πίνακα οθόνης.

• EC Δυσλειτουργία ανίχνευσης διαρροών ψυκτικού. Σε αυτές τις περιπτώσεις: a. αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία b. περιμένετε μερικά λεπτά c. συνδέστε το καλώδιο στην πρίζα d. επανεκκινήστε το μηχάνημα. Αντοπρόβλημαπαραμένεικαιοκωδικόςσφάλματοςδενσβήνει,βγάλτετοαπότορεύμακαι απευθυνθείτεσεέναΚέντροΤεχνικήςΥποστήριξης.

5 - ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Για τα τεχνικά στοιχεία, συμβουλευτείτε την πινακίδα δεδομένων επάνω στο προϊόν (Εικ.2).

• Διαστάσεις (L x H x W) 490 x 765 x 425 mm

• Όρια θερμοκρασιών λειτουργίας σε ψύξη 17°C÷35°C (62 F ÷ 95 F)

• Όρια θερμοκρασιών λειτουργίας σε αφύγρανση 13°C÷35°C (55 F ÷ 95 F)

• Όρια θερμοκρασιών λειτουργίας σε θέρμανση (αντλία θερμότητας) 5°C÷30°C (41 F ÷ 86 F)

6 - ΗΛΕΚΤΡΙΚΟ ΣΧΕΔΙΑΓΡΑΜΜΑ

Το διάγραμμα συνδεσμολογίας που φαίνεται στην εικόνα 35. OPTIONAL Αυτότοσύμβολουποδεικνύειότιτοστοιχείοείναιπροαιρετικό.EL - 24

7 - ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΠΙΘΑΝΕΣ ΛΥΣΕΙΣ

Μην επιχειρήσετε να επισκευάσετε τον εξοπλισμό μόνοι σας. Εάν το πρόβλημα δεν επιλυθεί,επικοινωνήστε με τον τοπικό αντιπρόσωποήτοπλησιέστεροκέντρο τεχνικήςυποστήριξης.Παρέχετελεπτομερείςπληροφορίεςσχετικάμετηδυσλειτουργίακαιτομοντέλο τουεξοπλισμού.

Στον τρόπο λειτουργίας ΨΥΞΗ: η θερμοκρα- σία περιβάλλοντος είναι χαμηλότερη από τη θερμοκρασία που έχει ρυθμιστεί Ç èåñìïêñáóßá ðïõ åðéëÝîáôå åßíáé ðïëý êïíôÜ óôç èåñìïêñáóßá ôïõ ðåñéâÜëëïíôïò.

ÕðÜñ÷ïõí åìðüäéá óôç ðñüóâáóç ôïõ áÝñá. Τα φίλτρα αέρα εμποδίζονται από τη σκόνη, τρίχωμα ή τρίχες ζώων

Ο σωλήνας αποχέτευσης δεν έχει συνδεθεί ή είναι μπλοκαρισμένος

Η συσκευή έχει χαμηλή στάθμη ψυκτικού

Η ρύθμιση της θερμοκρασίας είναι πολύ υψηλή

Τα παράθυρα και οι πόρτες του δωματίου είναι ανοιχτές

Η περιοχή του δωματίου είναι πολύ μεγάλη

Υπάρχουν πηγές θερμότητας μέσα στο

Η επιφάνεια στήριξης της συσκευής δεν είναι ευθυγραμμισμένη

Τα φίλτρα αέρα εμποδίζονται από τη σκόνη, τρίχωμα ή τρίχες ζώων Αυτός ο ήχος έχει προκληθεί από τη ροή του ψυκτικού μέσου στο εσωτερικό της μονάδας Ôï êëéìáôéóôéêü åßíáé ðëáãéáóìÝíï Þ äåí âñßóêåôáé óå êáôáêüñõöç èÝóç. Ç èåñìïêñáóßá ðåñéâÜëëïíôïò åßíáé ðÜñá ðïëý ÷áìçëÞ ΤΙ ΠΡΈΠΕΙ ΝΑ ΓΊΝΕΙ; ÐåñéìÝíåôå. Βάλτε το καλώδιο τη πρίζα στο ρεύμα. Το δοχείο συλλογής νερού είναι γεμάτο. Σβήστε τη συσκευή, αδειάστε το νερό από το δίσκο συλλογής υγρών και κατόπιν επα- νεκκινήστε τη συσκευή.

Επαναφέρετε τη θερμοκρασία Áðïìáêñýíåôå ôá åìðüäéá.

ÊáëÝóôå ôçí Ôå÷íéêÞ ÅîõðçñÝôçóç. Êëåßóôå ôï ðáñÜèõñï. Σβήστε το μηχάνημα και καθαρίστε τα φίλτρα ακολουθώντας τις οδηγίες

Σβήστε τη συσκευή, αποσυνδέστε τον εύ- καμπτο σωλήνα, αφαιρέστε οποιοδήποτε εμπόδιο και επανασυνδέστε το σωλήνα

Επικοινωνήστε με ένα κέντρο σέρβις για να ελεγχθεί η συσκευή και να ξαναγεμίσει με ψυκτικό μέσο

Μειώστε τη θερμοκρασία που έχει ρυθμιστεί

Βεβαιωθείτε ότι όλα τα παράθυρα και οι πόρτες είναι κλειστά

Ελέγξτε ξανά την περιοχή ψύξης

Αφαιρέστε τις πηγές θερμότητας εάν είναι

Τοποθετείτε το μηχάνημα σε μια σταθερή και ισοϋψή επιφάνεια

Σβήστε το μηχάνημα και καθαρίστε τα φίλτρα ακολουθώντας τις οδηγίες Είναι απόλυτα αναμενόμενο Πριν από τις μετακινήσεις αδειάστε το νερό. Ç óõìðåñéöïñÜ ôïõ êëéìáôéóôéêïý åßíáé öõóéïëïãéêÞ. ΔΥΣΛΕΙΤΟΥΡΓΙΑ Η συσκευή δε λειτουργεί. Η συσκευή δεν ανάβει. Η συσκευή λειτουργεί μόνο για μικρό χρο- νικό διάστημα. Η συσκευή δεν ψύχεται σωστά Η συσκευή κάνει θόρυβο και έχει υπερβο- λικούς κραδασμούς ΠΡΟΑΙΡΕΤΙΚΟ ÊáôÜ ôçí ìåôáêßíçóç ôïõ êëéìáôéóôéêïý áðïâÜëëåôáé íåñü. Óôç ëåéôïõñãßá øýîçò, íõ÷ôåñéíÞò Þ áõôüìáôçò ëåéôïõñãßáò äåí ìðïñåß íá åðéëåãåß ç åëÜ÷éóôç ôá÷ýôçôá.DOLCECLIMA AIR PRO PL - 1 POLSKI
