INSTRUKCJA OBSŁUGI Dolceclima Air Pro 14 OLIMPIA SPLENDID

1. Urządzenie zawiera gaz R290 (klasykacja palności A3).

2. Urządzenie musi być przechowywane w dobrze wentylowanym pomieszczeniu, którego wielkość odpowiada

przewidzianym wymiarom. Urządzenie musi być zainstalowane, używane i przechowywane w pomieszczeniu, którego powierzchnia odpowiada minimalnym wymiarom podanym w tabeli na stronie 6. Omawiane urządzenie zawiera gazowy czynnik chłodniczy R290 w ilości podanej na tabliczce znamionowej urządzenia.

3. Urządzenie może być używane przez dzieci w wieku od 8 lat oraz przez osoby o ograniczonych zdolnościach

zycznych, sensorycznych lub umysłowych, lub osoby nieposiadające doświadczenia i wiedzy, pod warunkiem, że są one nadzorowane lub otrzymały instrukcje dotyczące bezpiecznego użytkowania urządzenia i zrozumiały związane z tym zagrożenia. Nie należy dopuścić, by dzieci bawiły się urządzeniem. Czyszczenie i konserwacja, które może wykonywać użytkownik nie mogą być przeprowadzane przez dzieci bez nadzoru (dotyczy krajów UE).

4. Urządzenie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach zycznych, sensorycz-

nych lub umysłowych, lub nieposiadające doświadczenia i wiedzy, pod warunkiem, że są one nadzorowane lub otrzymały instrukcje dotyczące bezpiecznego użytkowania urządzenia od osoby odpowiedzialnej za ich bezpie- czeństwo (dotyczy tylko krajów spoza Unii Europejskiej).

5. W razie uszkodzenia kabla zasilającego należy zwrócić się po jego wymianę do producenta, autoryzowanego

serwisu technicznego lub wykwalikowanego personelu, aby zapobiec jakiemukolwiek ryzyku.

6. Aby uniknąć ryzyka porażenia prądem, przed przystąpieniem do jakichkolwiek czynności konserwacyjnych na

urządzeniu należy bezwzględnie wyjąć wtyczkę od gniazdka.

7. W celu zagwarantowania prawidłowej pracy urządzenia, przestrzegać minimalnych odległości i wskazówek za-

wartych w niniejszej instrukcji. PLAVERTISMENTE

0.6 - OSTRZEŻENIA DOTYCZĄCE

2.6.a - Użytkowanie jako osuszacz .........................13

2.6.b - Zastosowanie jako pompa ciepła (tylko

w odpowiednio przystosowanym modelu) .... 13

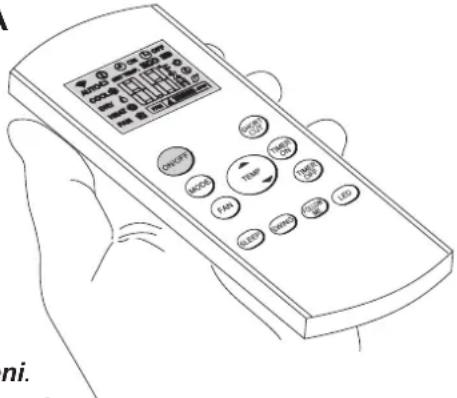

3.3.c - Pozycja pilota zdalnego sterowania .............16

3.4 - UŻYTKOWANIE URZĄDZENIA ...................17

3.4.a - Czynności wstępne ......................................17

3.4.b - Włączanie/wyłączanie urządzenia ................ 17

(tylko w modelu z pompą ciepła) ............18

3.11 - TRYB TIMER ................................................ 18

3.11.a - Zaprogramowane włączanie ....................... 19

3.11.b - Zaprogramowane wyłączanie .....................19

3.12.d - Ustawienie jednostki miary temperatury ..... 20

3.12.e - Kierunek przepływu powietrza .................... 20

4.1.a - Czyszczenie urządzenia i pilota

zdalnego sterowania ....................................21

4.1.b - Konserwacja ltrów powietrza ......................21

4.1.c - Czyszczenie ltra powietrza .........................21

4.1.d - Czyszczenie ltr zasysania ..........................22

4.1.e - Porady na temat oszczędności energii .........22

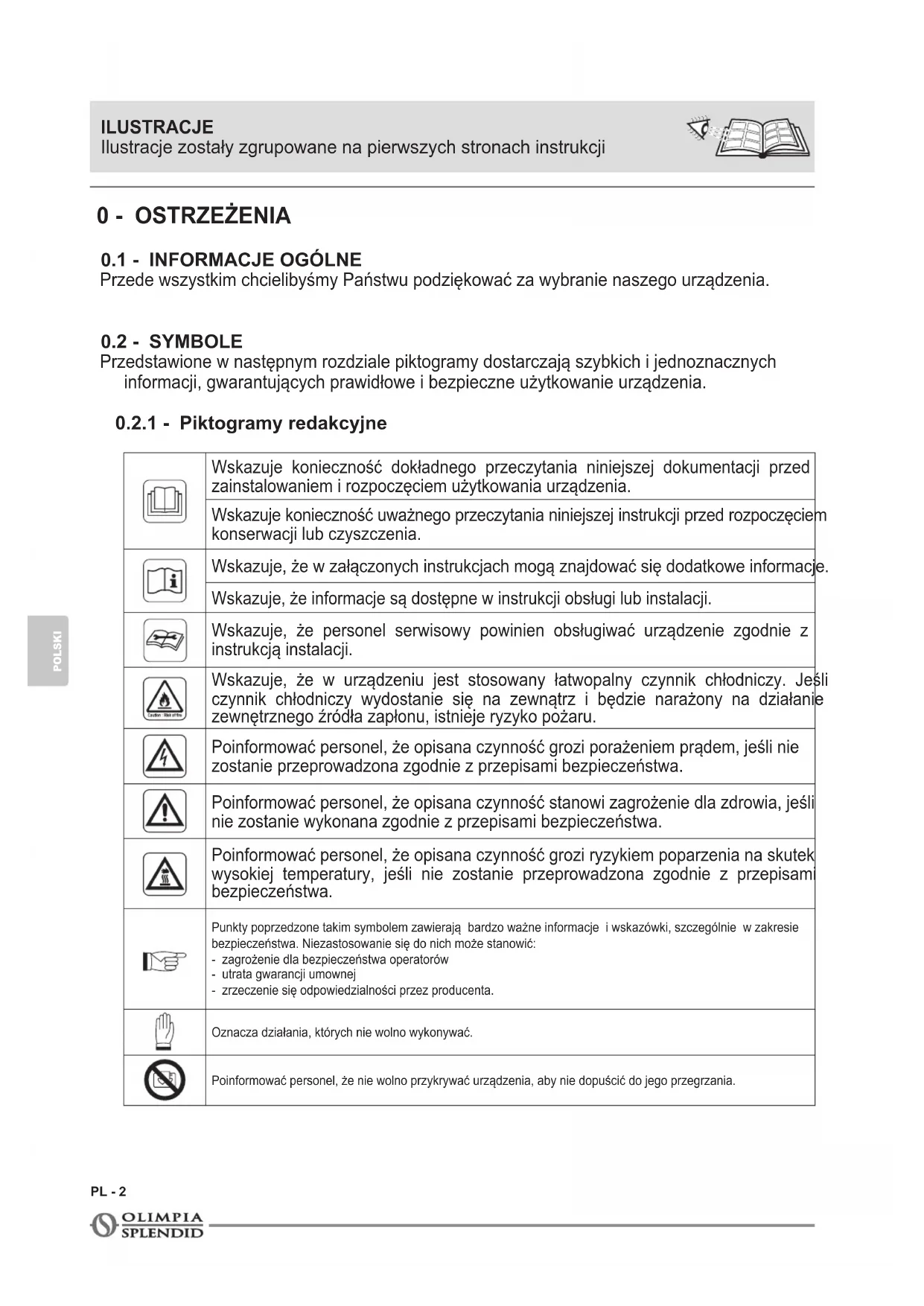

Przede wszystkim chcielibyśmy Państwu podziękować za wybranie naszego urządzenia.

Przedstawione w następnym rozdziale piktogramy dostarczają szybkich i jednoznacznych informacji, gwarantujących prawidłowe i bezpieczne użytkowanie urządzenia.

0.2.1 - Piktogramy redakcyjne

Wskazuje konieczność dokładnego przeczytania niniejszej dokumentacji przed zainstalowaniem i rozpoczęciem użytkowania urządzenia. Wskazuje konieczność uważnego przeczytania niniejszej instrukcji przed rozpoczęciem konserwacji lub czyszczenia. Wskazuje, że w załączonych instrukcjach mogą znajdować się dodatkowe informacje. Wskazuje, że informacje są dostępne w instrukcji obsługi lub instalacji. Wskazuje, że personel serwisowy powinien obsługiwać urządzenie zgodnie z instrukcją instalacji. Wskazuje, że w urządzeniu jest stosowany łatwopalny czynnik chłodniczy. Jeśli czynnik chłodniczy wydostanie się na zewnątrz i będzie narażony na działanie zewnętrznego źródła zapłonu, istnieje ryzyko pożaru. Poinformować personel, że opisana czynność grozi porażeniem prądem, jeśli nie zostanie przeprowadzona zgodnie z przepisami bezpieczeństwa. Poinformować personel, że opisana czynność stanowi zagrożenie dla zdrowia, jeśli nie zostanie wykonana zgodnie z przepisami bezpieczeństwa. Poinformować personel, że opisana czynność grozi ryzykiem poparzenia na skutek wysokiej temperatury, jeśli nie zostanie przeprowadzona zgodnie z przepisami bezpieczeństwa. Punkty poprzedzone takim symbolem zawierają bardzo ważne informacje i wskazówki, szczególnie w zakresie bezpieczeństwa. Niezastosowanie się do nich może stanowić:- zagrożenie dla bezpieczeństwa operatorów- utrata gwarancji umownej- zrzeczenie się odpowiedzialności przez producenta.Oznacza działania, których nie wolno wykonywać.Poinformować personel, że nie wolno przykrywać urządzenia, aby nie dopuścić do jego przegrzania. ILUSTRACJE Ilustracje zostały zgrupowane na pierwszych stronach instrukcjiDOLCECLIMA AIR PRO PL - 3 POLSKI

0.3 - OSTRZEŻENIA OGÓLNE

1. Niniejszy dokument zgodnie z prawem jest zastrzeżony i nie może być powielany

lub przekazywany osobom trzecim bez wyraźnej zgody ze strony rmy OLIMPIA SPLENDID. Urządzenia są ciągle aktualizowane i w związku z tym mogą być wyposażone w inne komponenty niż te przedstawione, co w żaden sposób nie wpływa na treść niniejszej instrukcji.

2. Przed przystąpieniem do jakichkolwiek czynności (montaż, konserwacja,

użytkowanie), należy dokładnie przeczytać niniejszą instrukcję i postępować zgodnie z poszczególnymi rozdziałami.

3. Przechowywać instrukcję w bezpiecznym miejscu, aby móc z niej skorzystać w

4. Po usunięciu opakowania sprawdzić, czy urządzenie nie jest naruszone; elementy

opakowania nie mogą być pozostawione w zasięgu dzieci, ponieważ stanowią one potencjalne źródło zagrożenia.

5. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY OSOBOWE I

RZECZOWE WYNIKAJĄCE Z NIEPRZESTRZEGANIA ZALECEŃ ZAWARTYCH W NINIEJSZEJ INSTRUKCJI.

6. Producent zastrzega sobie prawo do wprowadzania zmian w swoich modelach w

dowolnym czasie, bez wpływu na istotne cechy opisane w niniejszej instrukcji.

7. Serwisowanie urządzeń klimatyzacyjnych może być niebezpieczne, ponieważ

zawierają one czynnik chłodniczy pod ciśnieniem oraz elementy elektryczne pod napięciem. Dlatego wszelkie czynności konserwacyjne (z wyjątkiem czyszczenia ltra) mogą być wykonywane wyłącznie przez upoważniony i wykwalikowany personel.

8. Instalacja wykonana niezgodnie z ostrzeżeniami wskazanymi w niniejszej instrukcji

oraz użytkowanie niezgodne z zalecanymi granicami temperatur powoduje utratę gwarancji.

9. Rutynowa konserwacja ltrów i ogólne czyszczenie zewnętrzne mogą być

wykonywane przez użytkownika, ponieważ nie wymagają trudnych lub niebezpiecznych czynności.

10. Podczas instalacji oraz wszelkich czynności konserwacyjnych, należy przestrzegać

środków ostrożności wymienionych w niniejszej instrukcji oraz na etykietach umieszczonych wewnątrz lub na zewnątrz urządzenia oraz stosować wszelkie środki ostrożności sugerowane przez zdrowy rozsądek i przepisy bezpieczeństwa obowiązujące w miejscu zainstalowania.

11. W przypadku wymiany komponentów używać wyłącznie oryginalnych części

zamiennych rmy OLIMPIA SPLENDID.

12. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu lub nikt nie

przebywa w klimatyzowanym pomieszczeniu, zaleca się odłączenie zasilania, aby uniknąć wypadków.

13. Nie używać płynnych lub żrących detergentów do czyszczenia urządzenia, nie

rozpylać wody ani innych płynów na urządzeniu, ponieważ mogą one uszkodzić plastikowe elementy lub doprowadzić do porażenia prądem.

14. Nie dopuścić do zamoczenia urządzenia oraz pilota zdalnego sterowania.

Może dojść do zwarcia lub pożaru. PODCZAS STOSOWANIA Z URZĄDZEŃ ELEKTRYCZNYCH ZAWSZE PRZESTRZEGAĆ PODSTAWOWYCH ŚRODKÓW OSTROŻNOŚCI, ABY ZMNIEJSZYĆ RYZYKO POŻARU, PORAŻENIA PRĄDEM I OBRAŻEŃ CIAŁA, A PRZEDE WSZYSTKIM:

Aby zapobiec ewentualnemu uszkodzeniu sprężarki, każdy rozruch jest opóźniony o 3 minuty od ostatniego wyłączenia.PL - 4 POLSKI

15. W przypadku nieprawidłowej pracy (np. nietypowy hałas, nieprzyjemny zapach, dym,

nietypowy wzrost temperatury, wyładowania elektryczny itp.), należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z gniazdka. W celu ewentualnej naprawy zwrócić się wyłącznie do autoryzowanych serwisów technicznych i poprosić o zastosowanie oryginalnych części zamiennych. Nieprzestrzeganie powyższych zaleceń może negatywnie wpłynąć na bezpieczeństwo urządzenia.

16. Nie pozostawiać włączonego klimatyzatora przez dłuższy okres czasu, gdy panuje

duża wilgotność powietrza, a drzwi lub okna są otwarte. Wilgoć może ulegać skropleniu i zamoczyć lub uszkodzić meble.

17. Nie odłączać wtyczki zasilania podczas pracy urządzenia. Niebezpieczeństwo

pożaru lub porażenia prądem.

18. Nie kłaść ciężkich lub gorących przedmiotów na urządzeniu.

19. Przed podłączeniem elektrycznym urządzenia upewnić się, że dane na tabliczce

znamionowej odpowiadają danym sieci elektrycznej. Gniazdko musi być uziemione. Tabliczka (20) znajduje się z boku urządzenia (Rys.2).

20. Zainstalować urządzenie zgodnie z instrukcjami producenta. Błędna instalacja może

prowadzić do obrażeń osób, zwierząt i uszkodzenia rzeczy, za które producent nie ponosi żadnej odpowiedzialności.

21. W przypadku niezgodności pomiędzy gniazdem a wtyczką urządzenia, zleć

wykwalikowanemu personelowi jego wymianę. Taki personel musi się upewnić, że przekrój przewodów gniazda jest odpowiedni do mocy pobieranej przez urządzenie. Ogólnie rzecz biorąc, nie zaleca się stosowania adapterów lub przedłużaczy. Jeżeli ich użycie jest niezbędne, muszą spełniać aktualne normy bezpieczeństwa, a ich wartość znamionowa prądu (A) nie może być mniejsza niż maksymalna wartość znamionowa urządzenia.

22. Urządzenie nie jest przeznaczone do wyłączenia za pomocą zewnętrznego regulatora

czasowego lub oddzielnego urządzenia zdalnego sterowania.

23. Używać urządzenia tylko i wyłącznie w pozycji pionowej.

24. Nie wolno w żaden sposób zasłaniać kratek wlotu i wylotu powietrza.

25. Nie wkładać żadnych przedmiotów do kratek wlotu i wylotu powietrza, ponieważ

istnieje ryzyko porażenia prądem, pożaru lub uszkodzenia urządzenia.

26. Nie używać urządzenia:

- w przypadku mokrych lub wilgotnych dłoni; - boso.

27. Nie ciągnąć za kabel zasilający lub urządzenie w celu wyjęcia wtyczki z gniazdka.

28. Nie używać urządzenia w bezpośrednim świetle słonecznym lub w pobliżu źródeł

ciepła, takich jak piec, kaloryfer lub grzejnik (Rys.3)

29. Nie używać urządzenia w pobliżu urządzeń gazowych (Rys.3)

30. Zawsze stawiać urządzenie na stabilnej, płaskiej i równej powierzchni.

31. Pozostawić co najmniej 30 cm wolnej przestrzeni po bokach i za urządzeniem oraz

co najmniej 30 cm nad nim (Rys.1).

32. Nie umieszczać urządzenia w pobliżu gniazdka elektrycznego (Rys.4).

33. Gniazdko musi być łatwo dostępne, aby w nagłych wypadkach można było szybko

34. Nie dotykać wtyczki mokrymi rękami.

35. Nie zginać nadmiernie, skręcać, ciągnąć ani uszkadzać kabla zasilającego.

36. Nie umieszczać kabla zasilającego pod dywanami, nakryciami lub prowadnikami.

Umieść kabel w miejscu nieprzechodnim, aby uniknąć potknięcia.

37. Odłączyć kabel, jeżeli urządzenie nie jest stosowane przez dłuższy okres czasu i/lub

gdy nikt nie przebywa w domu.

38. Nie używać urządzenia w szczególnie wilgotnym otoczeniu (łazienka, kuchnia itp.).

39. Nie używać urządzenia na zewnątrz lub na mokrych powierzchniach. Nie rozlewać

płynów na urządzenie. Nie używać urządzenia w pobliżu zlewozmywaków lub kranów.DOLCECLIMA AIR PRO PL - 5 POLSKI

40. Nie zanurzać urządzenia w wodzie ani innych płynach.

41. Czyść urządzenie wilgotną ściereczką; nie używać środków lub materiałów ściernych.

Informacje na temat czyszczenia ltrów wskazano w odpowiednim punkcie.

42. Najczęstszą przyczyną przegrzania jest osadzanie się kurzu lub kłaczków w

urządzeniu. Regularnie usuwać nagromadzone zanieczyszczenia, odłączając urządzenie od gniazdka prądu i odkurzając kratki.

43. Nie używać urządzenia w środowisku o dużych wahaniach temperatury, ponieważ w

jego wnętrzu mogą się powstawać skropliny.

44. Zainstalować urządzenie w odległości co najmniej 2 metrów od innych urządzeń

elektronicznych (TV, radio, komputer, odtwarzacz DVD itp.), aby uniknąć zakłóceń (Rys.6).

45. Nie używać urządzenia, jeśli w pomieszczeniu został rozpylony gazowy środek

owadobójczy lub w obecności palących się kadzideł, oparów chemicznych lub tłustych pozostałości.

46. Nie używać maszyny bez prawidłowego ustawienia ltrów.

47. Demontaż, naprawa lub wprowadzenie zmian przez osoby nieupoważnione może

spowodować poważne uszkodzenia oraz utratę gwarancji producenta.

48. Nie używać urządzenia, jeśli jest ono wadliwe lub działa nieprawidłowo, jeśli

kabel lub wtyczka są uszkodzone, po upadku lub w przypadku jakiegokolwiek uszkodzenia. Wyłączyć urządzenie, wyjąć wtyczkę z gniazdka i zlecić sprawdzenie przez wykwalikowany personel.

49. Nie demontować ani modykować urządzenia.

50. Samodzielna naprawa urządzenia jest bardzo niebezpieczna.

51. W przypadku zdecydowania o zaprzestaniu stosowania urządzenia, zaleca się

wyłączenie go z użytkowania poprzez wyjęcie wtyczki z gniazdka prądu i przecięcie kabla zasilającego. Ponadto zaleca się unieszkodliwienie innych części urządzenia, które mogą stanowić zagrożenie, zwłaszcza dla dzieci.

52. Do procesu odszraniania i czyszczenia urządzenia stosować wyłącznie narzędzia i

produkty zalecane przez producenta.

53. Urządzenie jest wyposażone w termoprotektor, który chroni płytkę drukowaną

w przypadku przekroczenia temperatury. W przypadku zadziałania takiego zabezpieczenia należy wyjąć wtyczkę z gniazdka sieciowego i poczekać, aż urządzenie całkowicie ostygnie (co najmniej 20-30 minut); następnie ponownie włożyć wtyczkę do gniazdka sieciowego i ponownie uruchomić urządzenie. Jeśli urządzenie nie uruchomi się, odłączyć je od zasilania elektrycznego i skontaktować się z Centrum Serwisowym.

54. Częstotliwość transmisji: 2412-2472 Mhz

Maksymalna transmitowana moc: <20dBm

0.4 - PRZEWIDZIANE UŻYTKOWANIE

• Klimatyzator powinien być używany wyłącznie do wytwarzania ciepłego* lub zimnego powietrza lub jego osuszania (w zależności od potrzeb) wyłącznie w celu zapewnienia komfortowej temperatury w pomieszczeniu.

• Takie urządzenie jest przeznaczone wyłącznie do użytku domowego lub podobnego.

• Firma OLIMPIA SPLENDID nie ponosi odpowiedzialności za nieprawidłowe użytkowanie urządzenia oraz za szkody wyrządzone osobom, mieniu lub zwierzętom.PL - 6POLSKI

• Klimatyzatorów nie wolno instalować w pomieszczeniach, w których występują gazy łatwo- palne lub wybuchowe, w pomieszczeniach o dużej wilgotności (pralnie, szklarnie itp.), w po- mieszczeniach, w których znajdują się inne urządzenia wytwarzające silne źródło ciepła, a także w pobliżu źródeł słonej lub siarkowej wody.

• NIE WOLNO używać gazu, benzyny ani innych płynów łatwopalnych w pobliżu klimatyzatora.

• Stosować wyłącznie dostarczone komponenty (patrz punkt 1.1). Stosowanie niestandardo- wych części może spowodować wyciek wody, porażenie prądem, pożar i obrażenia ciała lub uszkodzenie mienia.

6. Nie przebijać i nie palić.

7. Pamiętać, że czynniki chłodnicze mogą być bezwonne.

8. R290 jest gazem chłodzącym spełniającym wymogi dyrektyw europejskich w zakresie

ochrony środowiska. Nie przebijać w żadnym miejscu obwodu czynnika chłodniczego.

9. Nie używać żadnych produktów przyspieszających proces odszraniania lub do czyszczenia,

z wyjątkiem tych zalecanych przez producenta.

10. Podczas odszraniania i czyszczenia urządzenia nie używać produktów i narzędzi, innych

niż te zalecane przez producenta.

11. Jeżeli urządzenie jest zainstalowane, używane lub przechowywane w niewentylowanym

pomieszczeniu, miejsce to musi być zaprojektowane w taki sposób, aby uniemożliwić gromadzenie się wycieków czynnika chłodniczego na skutek działania grzejników elektrycznych, pieców lub innych źródeł zapłonu.

12. Przestrzegać krajowych przepisów w zakresie stosowania gazów.

13. Otwory wentylacyjne muszą być wolne od przeszkód.

14. Urządzenie musi być przechowywane w taki sposób, aby nie doszło do uszkodzeń

mechanicznych. Ilość gazu R290 w kg (patrz etykieta danych na urządzeniu) 0,180 0,190 0,200 0,210 0,220 0,230 0,240 0,250 0,260 Minimalna wielkość pomieszczenia do użytkowania i przechowywania (m

Produkt powinien być użytkowany wyłącznie zgodnie ze specykacjami wskazanymi w niniejszej instrukcji. Zastosowanie inne niż wskazane może doprowadzić do poważnych obrażeń ciała. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY OSOBOWE I RZECZOWE WYNIKAJĄCE Z NIEPRZESTRZEGANIA ZALECEŃ ZAWARTYCH W NINIEJSZEJ INSTRUKCJI.

• Tylko w przypadku wersji z pompą ciepłaDOLCECLIMA AIR PRO PL - 7 POLSKI

15. Każda osoba wykonująca czynności nad lub wewnątrz obwodu czynnika chłodniczego

musi posiadać ważny certykat poświadczający kompetencje w zakresie bezpiecznego obchodzenia się z czynnikami chłodniczymi, zgodnie z uznaną w branży specykacją oceny.

16. Konserwacja powinna być przeprowadzana wyłącznie zgodnie z zaleceniami

producenta urządzenia. Czynności konserwacyjne i naprawcze wymagające interwencji wykwalikowanego personelu muszą być wykonywane pod nadzorem osoby upoważnionej do stosowania łatwopalnych czynników chłodniczych.

17. TRANSPORT URZĄDZEŃ ZAWIERAJĄCYCH ŁATWOPALNE CZYNNIKI CHŁODNICZE

Przestrzegać zasad dotyczących transportowania.

18. OZNAKOWANIE URZĄDZEŃ SYMBOLAMI

Zapoznać się z lokalnymi przepisami.

19. UTYLIZACJA URZĄDZEŃ ZAWIERAJĄCYCH ŁATWOPALNE CZYNNIKI CHŁODNICZE

Przestrzegać przepisów krajowych.

20. PRZECHOWYWANIE SPRZĘTU/URZĄDZEŃ

Urządzenie musi być przechowywane zgodnie z instrukcjami producenta.

21. PRZECHOWYWANIE ZAPAKOWANEGO URZĄDZENIA (NIESPRZEDANEGO)

Opakowanie musi być skonstruowane w taki sposób, aby uszkodzenia mechaniczne znajdujących się w nim urządzeń nie prowadziły do wycieku czynnika chłodniczego. Lokalne przepisy określają maksymalną liczbę części znajdujących się w wyposażeniu, które mogą być przechowywane razem.

22. INFORMACJE NA TEMAT KONSERWACJI

a) Kontrola strefy Przed rozpoczęciem czynności na układach zawierających łatwopalne czynniki chłodnicze należy przeprowadzić kontrole bezpieczeństwa, aby ograniczyć do minimum ryzyko zapłonu. Przed przystąpieniem do naprawy układu chłodniczego przestrzegać następujących środków ostrożności. b) Wykonywanie pracy Czynności muszą być wykonywane pod nadzorem, aby zminimalizować ryzyko pojawienia się łatwopalnych gazów lub oparów podczas pracy. c) Ogólna strefa robocza Wszyscy pracownicy przeprowadzający konserwację oraz inni operatorzy znajdujący się w stree roboczej powinni być poinformowani o charakterze wykonywanych czynności. Unikać pracy na małej przestrzeni. Obszar wokół strefy roboczej musi być odgrodzony. Zapewnić bezpieczeństwo strefy poprzez kontrolę materiałów łatwopalnych. d) Kontrola obecności czynnika chłodniczego Przed i w trakcie wykonywania czynności, należy kontrolować strefę roboczą za pomocą odpowiedniego czujnika do wykrywania czynnika chłodniczego, aby upewnić się, że operator wykryje obecność potencjalnie łatwopalnej atmosfery. Upewnić się, że przyrząd do wykrywania nieszczelności jest odpowiedni do stosowania z łatwopalnymi czynnikami chłodniczymi, tzn. że nie wytwarza iskier oraz jest odpowiednio uszczelniony i bezpieczny. e) Obecność gaśnic Jeżeli na urządzeniu chłodniczym lub jakiejkolwiek jego części okaże się konieczne wykonywanie czynności z użyciem wysokiej temperatury, należy mieć zawsze pod ręką odpowiedni sprzęt gaśniczy. W pobliżu strefy ładowania, zawsze trzymać gaśnicę z suchym proszkiem lub CO2. f) Brak źródeł zapłonu Aby nie doprowadzić do pożaru lub wybuchu, żaden operator wykonujący czynności na układzie chłodniczym, które wymagają odsłonięcia przewodu z łatwopalnym czynnikiem chłodniczym, nie może korzystać ze źródeł zapłonu. Wszystkie możliwe źródła zapłonu, w tym papierosy, muszą znajdować się w odpowiedniej odległości od strefy montażu, naprawy, demontażu i utylizacji, gdzie łatwopalny czynnik chłodniczy mógłby się uwolnić do otaczającej przestrzeni. Przed rozpoczęciem pracy sprawdzić, czy w otoczeniu urządzenia nie ma elementów łatwopalnych lub zagrożenia zapłonem. Zastosować znaki zakazu palenia.PL - 8 POLSKI g) Strefa wentylowana Przed uruchomieniem systemu lub rozpoczęciem czynności z użyciem wysokiej temperatury upewnić się, że obszar instalacji znajduje się na zewnątrz lub jest odpowiednio wentylowany. Przez cały okres wykonywania prac musi być zapewniony odpowiedni poziom wentylacji. Wentylacja musi umożliwiać bezpieczne rozproszenie uwolnionego czynnika chłodniczego, a najlepiej wydalenie go na zewnątrz do atmosfery. h) Kontrole urządzeń chłodniczych W przypadku wymiany elementów elektrycznych, muszą być one odpowiednie do zastosowania i zgodne ze wskazanymi specykacjami. Zawsze przestrzegać wytycznych producenta dotyczących konserwacji i serwisowania. W razie wątpliwości zwrócić się o pomoc do serwisu technicznego producenta. W przypadku układów wykorzystujących łatwopalne czynniki chłodnicze przeprowadzić następujące kontrole: sprawdzić, czy wielkość wsadu jest zgodna z wymiarami pomieszczenia, w którym są zainstalowane części zawierające czynnik chłodniczy; czy system wentylacyjny i otwory wentylacyjne działają prawidłowo i nie są zatkane; jeżeli jest stosowany obieg czynnika chłodniczego sprawdzić, czy w obiegu wtórnym znajduje się czynnik chłodniczy; sprawdzić również, czy oznakowanie umieszczone na urządzeniu jest widoczne i czytelne. Poprawić nieczytelne oznaczenia i znaki; przewody i części składowe układu chłodniczego muszą być zainstalowane w miejscu, w którym nie będą narażone na kontakt z jakąkolwiek substancją, która mogłaby spowodować korozję komponentów zawierających czynnik chłodniczy, chyba że są one wykonane z materiału odpornego na korozję lub są odpowiednio zabezpieczone przed korozją.

i) Kontrole urządzeń elektrycznych

Naprawa i konserwacja komponentów elektrycznych powinna obejmować wstępne kontrole bezpieczeństwa oraz przegląd komponentów. W przypadku wystąpienia usterki, która może mieć negatywny wpływ na bezpieczeństwo, nie podłączać zasilania, dopóki nie zostanie usunięty problem. Jeżeli usterka nie może być natychmiast usunięta, a jest konieczne działanie urządzenia, zastosować odpowiednie rozwiązanie tymczasowe. Należy poinformować o takiej sytuacji właściciela sprzętu, aby wszystkie strony były powiadomione. Wstępne kontrole bezpieczeństwa obejmują: sprawdzenie, czy skraplacze są rozładowane: taka kontrola powinna być przeprowadzona w sposób bezpieczny, aby uniknąć iskrzenia; sprawdzenie, czy komponenty elektryczne i przewody pod napięciem nie są narażone podczas ładowania, uzupełniania lub opróżniania układu; sprawdzenie ciągłości połączenia z uziemieniem.

23. NAPRAWA SZCZELNIE ZAMKNIĘTYCH KOMPONENTÓW

a) Podczas naprawy szczelnie zamkniętych komponentów, przed zdjęciem jakiejkolwiek osłony i rozpoczęciem pracy, odłączyć wszystkie źródła zasilania elektrycznego od urządzenia. Jeżeli okaże się konieczne zasilanie urządzenia podczas naprawy, umieścić w najbardziej krytycznym punkcie stale działające urządzenie do wykrywania nieszczelności, aby ostrzegało operatora o potencjalnie niebezpiecznej sytuacji. b) Zwróć szczególną uwagę na poniższe informacje, aby upewnić się, że osłona nie została zmieniona w sposób niekorzystnie wpływający na poziom bezpieczeństwa podczas pracy na komponentach elektrycznych. Należą do nich uszkodzenia kabli, nadmierna liczba połączeń, zaciski niezgodne z zaleceniami, uszkodzenia uszczelek, nieprawidłowy montaż dławików kablowych itp. Upewnić się, ze sprzęt jest zamontowany w sposób bezpieczny. Upewnić się, że stan uszczelek lub materiałów uszczelniających nie pogorszył się do tego stopnia, że nie są one w stanie dłużej zapobiegać powstawaniu atmosfery palnej. Części zamienne muszą być zgodne ze specykacją producenta. Zastosowanie szczeliwa silikonowego może ograniczyć skuteczność niektórych typów systemów wykrywania nieszczelności. Nie odłączać komponentów bezpieczeństwa przed przystąpieniem do wykonywania na nich czynności.

24. NAPRAWA KOMPONENTÓW BEZPIECZEŃSTWA

Nie podłączać do obwodu żadnych obciążeń indukcyjnych lub o stałej pojemności bez upewnienia się, że nie przekraczają one maksymalnego napięcia i prądu dopuszczalnych w używanym sprzęcie. Komponenty bezpieczeństwa to jedyne elementy, na których można pracować pod napięciem w obecności atmosfery palnej. System testowy musi posiadać odpowiednie natężenie prądu. Wymienić komponenty wyłącznie na części zamienne zalecane przez producenta. W przypadku nieszczelności, części inne niż wskazane mogą powodować zapłon czynnika chłodniczego w atmosferze.DOLCECLIMA AIR PRO PL - 9 POLSKI

Sprawdzić, czy okablowanie nie uległo zużyciu na skutek korozji, nadmiernego ciśnienia, drgań, ostrych krawędzi lub innych niekorzystnych czynników środowiskowych. Podczas kontroli pamiętać również o skutkach starzenia materiału lub ciągłych wibracjach powodowanych przez elementy takie jak sprężarki lub wentylatory.

26. WYKRYWANIE ŁATWOPALNYCH CZYNNIKÓW CHŁODNICZYCH

W żadnym wypadku nie stosować potencjalnych źródeł zapłonu do wykrywania wycieku czynnika chłodniczego. Nie używać palnika (ani żadnego innego systemu wykorzystującego otwarty płomień).

27. METODY WYKRYWANIA NIESZCZELNOŚCI

Za dopuszczalne metody wykrywania nieszczelności w przypadku systemów zawierających łatwopalne czynniki chłodnicze uznaje się te wskazane poniżej. Stosować elektroniczne wykrywacze nieszczelności w przypadku łatwopalnych czynników chłodniczych nawet, jeżeli ich czułość może być niewystarczająca lub mogą wymagać ponownej kalibracji. (Przyrządy do wykrywania muszą być kalibrowane w miejscu, w którym nie ma chłodziwa) Upewnić się, że wykrywacz nie stanowi potencjalnego źródła zapłonu oraz, że jest odpowiedni do stosowanego czynnika chłodniczego. Sprzęt do wykrywania nieszczelności musi być ustawiony na wartości procentowej LFL czynnika chłodniczego i skalibrowany w odniesieniu do zastosowanego czynnika oraz musi być potwierdzona odpowiednia wartość procentowa gazu (maksymalnie 25 %). Płyny do wykrywania nieszczelności mogą być stosowane przy większości czynników chłodniczych, ale należy unikać stosowania środków czyszczących zawierających chlor, ponieważ może on wchodzić w reakcję z czynnikiem chłodniczym i powodować korozję miedzianych przewodów rurowych. Jeśli podejrzewa się wyciek, należy usunąć/zgasić wszelkie otwarte płomienie. W przypadku wykrycia wycieku czynnika chłodniczego i konieczności spawania, należy usunąć cały czynnik z układu lub odizolować go (za pomocą zaworów odcinających) w części układu oddalonej od punktu nieszczelności. Z tego powodu, przed i w trakcie spawania do systemu musi być wprowadzany azot beztlenowy (OFN).

28. USUWANIE I OPRÓŻNIANIE

Podczas prac naprawczych lub innych czynności na obiegu czynnika chłodniczego stosować się do procedur konwencjonalnych. Niemniej jednak ważne jest, aby przestrzegać najlepszych zasad ze względu na łatwopalność. Przestrzegać następującej procedury:

• Usunąć czynnik chłodniczy;

• Wyczyścić obwód gazem obojętnym;

• Jeszcze raz wyczyścić gazem obojętnym;

• Otworzyć obwód przecinając lub spawając. Czynnik chłodniczy musi być uzupełniany w odpowiednich butlach do odzysku. Wyczyść system za pomocą OFN, aby zabezpieczyć jednostkę. Może być konieczne kilkakrotne powtórzenie takiego procesu. Nie wolno stosować sprężonego powietrza ani tlenu. Zakończyć czyszczenie napełniając próżnię w układzie OFN i kontynuując napełnianie do osiągnięcia ciśnienia roboczego; następnie uwolnić OFN do atmosfery i na koniec przywrócić układ do stanu próżni. Powtarzać proces, dopóki w układzie nie będzie już czynnika chłodniczego. Po zastosowaniu ostatniego ładunku OFN, układ musi być doprowadzony do ciśnienia atmosferycznego, aby można było go użyć. Taka czynność jest niezbędna, jeśli okaże się konieczne spawanie na przewodach rurowych. Upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu żadnego źródła zapłonu oraz, że jest zagwarantowana prawidłowa wentylacja.

29. PROCEDURA ŁADOWANIA

Oprócz konwencjonalnych procedur ładowania, należy spełnić wskazane poniżej warunki. Podczas ładowania upewnić się, że nie dojdzie do zanieczyszczenia różnych czynników chłodniczych. Przewody rurowe powinny być możliwie jak najkrótsze, aby ograniczyć do minimum ilość znajdującego się w nich czynnika chłodniczego. Butle muszą być utrzymywane w pozycji pionowej. Przed napełnieniem układu chłodniczego czynnikiem upewnić się, że jest on uziemiony. Oznaczyć system po naładowaniu (jeśli nie zostało to jeszcze zrobione). Zwrócić szczególną uwagę, aby nie przeciążyć układu chłodniczego. Przed ponownym napełnieniem sprawdzić ciśnienie za pomocą OFN. Po zakończeniu ładowania i przed rozpoczęciem użytkowania przeprowadzić próbę szczelności układu. Przed opuszczeniem miejsca instalacji przeprowadzić dodatkową próbę szczelności.PL - 10 POLSKI

30. WYCOFANIE Z UŻYTKU

Przed rozpoczęciem takiej procedury, technik musi się zapoznać ze sprzętem i wszystkimi jego komponentami. Za dobrą praktykę uważa się bezpieczne odzyskiwanie wszystkich czynników chłodniczych. Przed rozpoczęciem takiej czynności pobrać próbkę oleju i czynnika chłodniczego na wypadek konieczności przeprowadzenia analizy przed ponownym użyciem odzyskanego czynnika. Przed rozpoczęciem procedury konieczne jest zapewnienie obecności energii elektrycznej. a) Zapoznać się ze sprzętem i sposobem jego działania. b) Odciąć elektrycznie instalację. c) Przed wykonaniem procedury upewnić się, że:

• W razie potrzeby są dostępne mechaniczne urządzenia do przenoszenia butli z czynnikiem chłodniczym;

• Wszystkie środki ochronne są dostępne i prawidłowo stosowane;

• Proces odzyskiwania jest zawsze nadzorowany przez kompetentną osobę;

• Sprzęt do odzysku i butle spełniają wymogi odpowiednich norm. d) Opróżnić układ chłodzenia, jeśli to możliwe. e) Jeżeli nie można uzyskać próżni, należy zastosować kolektor, aby umożliwić usunięcie czynnika chłodniczego z różnych części układu. f) Przed rozpoczęciem odzysku upewnić się, że butla została umieszczona na wadze. g) Uruchomić urządzenie do odzysku i postępować zgodnie z instrukcjami producenta. h) Nie przeciążać butli. (Nie więcej niż 80 % objętości ciekłego wsadu).

i) Nie wolno przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo.

j) Po prawidłowym napełnieniu butli i zakończeniu procesu upewnić się, że butle i sprzęt zostały natychmiast usunięte z miejsca instalacji oraz, że wszystkie zawory odcinające zostały zamknięte. k) nie wolno napełniać innego układu chłodniczego odzyskanym czynnikiem chłodniczym, chyba że został on oczyszczony i sprawdzony.

Umieścić na sprzęcie etykietę informującą, że został on wyłączony z eksploatacji i opróżniony z czynnika chłodniczego. Wskazać na etykiecie datę i podpisać się. Upewnić się, że na sprzęcie znajdują się etykiety informujące o tym, że zawiera ono łatwopalny czynnik chłodniczy.

Podczas usuwania czynnika chłodniczego z układu, zarówno w celu konserwacji, jak i wycofania z eksploatacji, za dobrą praktykę uznaje się bezpieczne usunięcie wszystkich czynników chłodniczych. Podczas przelewania czynnika chłodniczego do butli upewnić się, że są stosowane wyłącznie butle przeznaczone do odzysku czynnika chłodniczego. Upewnić się, że jest dostępna odpowiednia liczba butli do magazynowania całego wsadu z systemu. Wszystkie butle, w których zostanie zgromadzony odzyskany czynnik chłodniczy, zostały zaprojektowane i oznakowane zgodnie z jego rodzajem (tzn. specjalne butle do odzysku danego czynnika chłodniczego). Butle muszą być wyposażone w nadciśnieniowy zawór bezpieczeństwa, a zawory odcinające muszą być w pełni sprawne. Puste butle powinny być w stanie próżni i, jeśli to możliwe, schłodzone przed rozpoczęciem odzysku. Sprzęt do odzysku musi być w nienagannym stanie technicznym i zawierać zestaw instrukcji obsługi, które będą zawsze w zasięgu ręki oraz musi być odpowiedni do odzysku łatwopalnych czynników chłodniczych. Ponadto, musi być dostępny i w pełni funkcjonalny zestaw skalibrowanych wag. Przewody muszą być wyposażone w hermetycznie zamknięte, znajdujące się w idealnym stanie złącza z możliwością rozłączenia. Przed użyciem sprzętu do odzysku sprawdzić, czy jest on w dobrym stanie technicznym, czy był prawidłowo konserwowany oraz, czy wszystkie jego komponenty elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego. W razie wątpliwości skonsultować się z producentem. Zwrócić odzyskany czynnik chłodniczy dostawcy w odpowiedniej butli i z odpowiednią Kartą Przekazania Odpadów. Nie mieszać czynnika chłodniczego w stacji do odzysku, a zwłaszcza w butlach. Jeżeli będą usuwane sprężarki lub ich oleje, upewnić się, że zostały one opróżnione do odpowiedniego poziomu, aby w środku smarnym nie pozostawał palny czynnik chłodniczy. Proces opróżniania musi być przeprowadzony przed zwróceniem sprężarki do dostawcy. W celu przyspieszenia takiego procesu stosować wyłącznie elektryczne systemy grzewcze na obudowie sprężarki. Usuwać olej z układu w sposób bezpieczny.DOLCECLIMA AIR PRO

Urządzenie jest zapakowane pojedynczo w kartonowym pudle. Opakowania mogą być transportowane ręcznie przez dwóch pracowników lub załadowane na wózek transportowy. Przechowywać opakowania pojedynczo, nie układać ich w stosy.

1. Przewód elastyczny odprowadzania powietrza

(chłodzenie i tryb automatyczny)

2. Końcówka węża po stronie urządzenia

3. Zacisk przewodu elastycznego do montażu

4. SUWAK do zainstalowania na oknie

5. Kątownik + śruby do blokowania okna

6. Końcówka do suwaka / okna

7. Kołnierz do montażu stałego

8. Izolacja do instalacji SUWAKA

9. Izolacja do instalacji SUWAKA

10. Kołki kołnierzowe do montażu na stałe

11. Pilot zdalnego sterowania

12. Wąż odprowadzania skroplin

(tryb tylko osuszanie)

Końcówka do przewodu odprowadzania skroplin

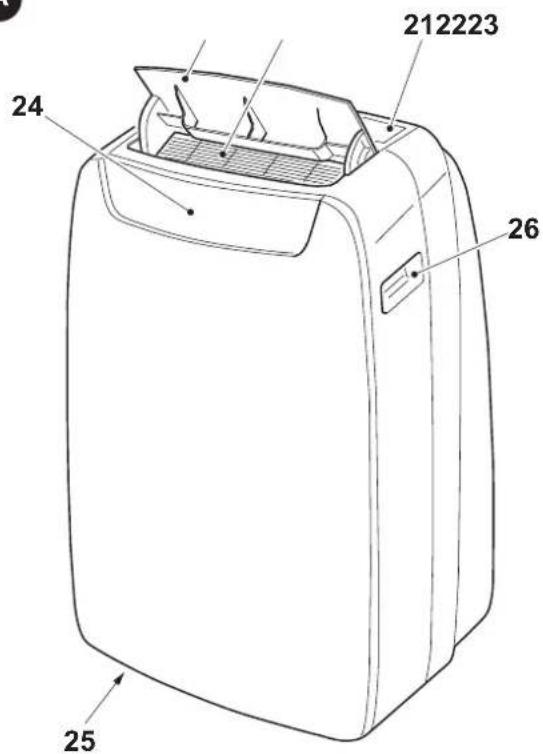

21. Panel sterowniczy

22. Kratka wylotowa powietrza

24. Odbiornik na podczerwień pilota zdalnego

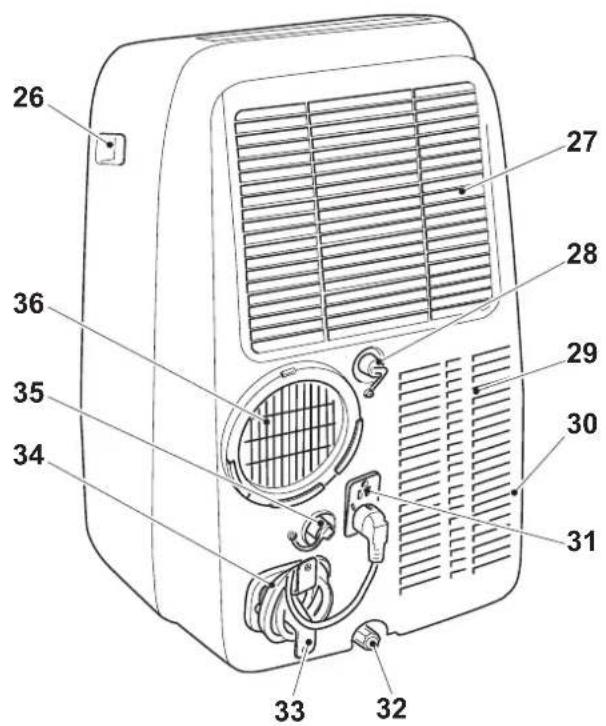

27. Kratka ltra powietrza

27a. Filtr powietrza

28. Korek spustowy skroplin (do stosowania jako

29. Kratka wlotowa powietrza

30. Wyjmowany ltr powietrza

31. Otwór na wtyczkę

32. Korek odprowadzania skroplin (w przypadku

transportu, konserwacji lub nadmiernego gromadzenia się wody)

33. Schowek na kabel

34. Kabel zasilający

35. Korek spustowy skroplin (tylko w modelu z

36. Kratka wylotowa powietrzaPL - 12POLSKI

• Urządzeniemusibyćtransportowaneiprzenoszonewpozycjipionowej.

• Wprzypadkutransportuwpozycjipoziomejodczekaćconajmniejjednągodzinę przedponownymuruchomieniem.

• Przedprzeniesieniemlubtransportemurządzeniacałkowiciespuścićskropliny, zgodniezopisemzpunktu4.2.a OSTRZEŻENIE Transporturządzenianadelikatnychpodłogach(np.drewnianych):

• Całkowiciespuścićskropliny.

• Podczas przenoszenia urządzenia należy zachować szczególną ostrożność, ponieważ kółka mogą uszkodzić podłogę. Mimo, że kółka są one wykonane ze sztywnegomateriałuiobracająsię,mogąulecuszkodzeniuwwynikuużytkowania lubzabrudzeniu.Powinnosięsprawdzić,czykółkasączysteimogąsięswobodnie poruszać.

OSTRZEŻENIA Nieprzestrzeganieponiższychwskazówekmożedoprowadzićdouszkodzenia urządzenia. a Zainstalować klimatyzator na płaskiej, stabilnej powierzchni lub na podłodze. b. Podłączyć klimatyzator wyłącznie do uziemionego gniazdka elektrycznego. c. Upewnić się, że zasłony lub inne przedmioty nie zasłaniają ltrów wlotu powietrza (Rys.7). d. Należy pamiętać o zachowaniu minimalnej odległości 30 cm między klimatyzatorem a znajdującymi się w pobliżu przedmiotami (Rys. 1). e. Zawsze ustawić urządzenie w taki sposób, aby na wlocie i wylocie powietrza nie znajdowały się żadne przeszkody. f. Klimatyzatora nie wolno używać w pralniach. g. Instalować klimatyzator wyłącznie w suchych pomieszczeniach. h. Nie używać klimatyzatora w obecności niebezpiecznych materiałów, oparów lub cieczy.

i. Przynajmniej raz w tygodniu czyścić ltr powietrza.

2.3 - INSTALACJA PRZENOŚNA

Klimatyzator musi być zainstalowany w odpowiednim pomieszczeniu. Zaleca się ograniczenie światła słonecznego, opuszczając żaluzje, rolety i zasuwając zasłony oraz zamykając drzwi i okna. a. Umieść klimatyzator pod oknem lub przy drzwiach balkonowych. b. Umieścić końcówkę strony urządzenia (2) na wężu (1), jak wskazano na Rys. 8. c. Umieścić końcówkę (3) po przeciwnej stronie węża (1) (Rys.8). d. Włożyć końcówkę strony urządzenia (2) na otwór wylotu powietrza urządzenia (36), jak wskazano na rysunku 9. e. Ustawić końcówkę (3) w taki sposób, aby powietrze mogło wydostawać się na zewnątrz (Rys.10) f. W przypadku okna przesuwnego (pionowe lub poziome) lub rolety, można użyć dołączonego „ZESTAWU SUWAKA” (4), który umożliwia bardziej skuteczne zainstalowanie. W przypadku montażu z użyciem ZESTAWU SUWAKA postępować zgodnie z rysunkami 11 i 12. g. Nałożyć samoprzylepną uszczelkę (8) (Rys.12) h. Ustawić „ZESTAW SUWAKA” (4) i dostosować go (Rys.12)

i. Ustawić przewód elastyczny (1) i nałożyć uszczelkę (9) (Rys.12).

l. W razie potrzeby umieścić kątownik (5) (Rys.12) Wysunąć wąż na tyle, na ile jest to konieczne, aby przewód powietrza pozostał pozostawał zamknięty między skrzydłami okna.DOLCECLIMA AIR PRO PL - 13 POLSKI

2.4 - INSTALACJA STAŁA

Klimatyzator może być również wyposażony w stałe otwory w szybie lub ścianie. Nie wolno blokować przepływu powietrza za pomocą kratek ochronnych lub innych elementów. Całkowity przekrój przepływu powietrza każdej osłony nie może być mniejszy niż 140 cm

a. Umieścić końcówkę strony urządzenia (2) na elastycznym przewodzie (1), jak pokazano na Rys.8. b. Wywiercić otwór w szkle lub ścianie o średnicy 127 mm na wysokości od podłogi 300 do 1200 mm (Rys.13). c. Umieścić końcówkę (7) w otworze w ścianie i zaznaczyć punkty wiercenia (Rys. 14-a, 14-b). d. Wymontować zacisk (7) i wywiercić otwory 6 mm (Rys. 14-c, 14-d). e. Włożyć dostarczone kołki ustalające (10) do otworów (Rys. 14-e). f. Umieścić końcówkę (7) w otworze w ścianie i zamocować ją śrubami (10) na wyposażaniu (Rys. 14-f, 14-g). g. Włożyć końcówkę strony urządzenia (2) na otwór wylotu powietrza urządzenia (36), jak wskazano na rysunku 9. h. Podłączyć drugi koniec przewodu elastycznego (1) do zacisku (7) (Rys.14-i).

i. Gdy urządzenie nie pracuje, założyć korek (7a) (Rys.14-h).

2.5 - PODŁĄCZENIE ELEKTRYCZNE

Urządzenie jest wyposażone w kabel zasilający z wtyczką. Przed podłączeniem klimatyzatora upewnić się, że:

• Wartości napięcia i częstotliwości zasilania są zgodne z danymi wskazanymi na tabliczce znamionowej urządzenia.

• Kabel zasilający posiada skuteczne uziemienie i odpowiednie wymiary do maksymalnego poboru mocy przez klimatyzator.

• Zgodnie z krajowymi przepisami instalacyjnymi na zasilaniu urządzenia musi być zainstalowane odpowiednie wielobiegunowe urządzenie odłączające.

• Urządzenie powinno być zasilane wyłącznie z gniazdka kompatybilnego z dostarczoną wtyczką. OSTRZEŻENIE Kabelzasilającymożebyćwymienionywyłącznieprzezserwispomocytechnicznejrmy OlimpiaSplendidlubprzezpersonelopodobnychkwalikacjach.

W zależności od sposobu użytkowania urządzenia, należy podłączyć rurę odprowadzającą skropliny.

2.6.a - Użytkowanie jako osuszacz

Aby prawidłowo korzystać z urządzenia, należy wykonać następujące czynności (rysunki 29 i 32): a. Wyciągnąć korek (28). b. Włożyć elastyczny przewód (12) na złącze. Upewnić się, że końcówka węża spustowego (12) znajduje się nad studzienką ściekową lub w zbiorniku. Upewnić się, że wąż (12) nie jest zatkany. c. Jeżeli konieczne, założyć końcówkę (13) na wąż do odprowadzania skroplin (12).

2.6.b - Zastosowanie jako pompa ciepła

(tylko w odpowiednio przystosowanym modelu) Aby prawidłowo korzystać z urządzenia, należy wykonać następujące czynności (rysunki 30 i 33): a. Wyciągnąć korek (35). b. Włożyć elastyczny przewód (12) na złącze. Upewnić się, że końcówka węża spustowego (12) znajduje się nad studzienką ściekową lub w zbiorniku. Upewnić się, że wąż (12) nie jest zatkany. c. Jeżeli konieczne, założyć końcówkę (13) na wąż do odprowadzania skroplin (12).MODE SW1 SW2 SW3 SW4 SW5 SW7 SW8 SW6

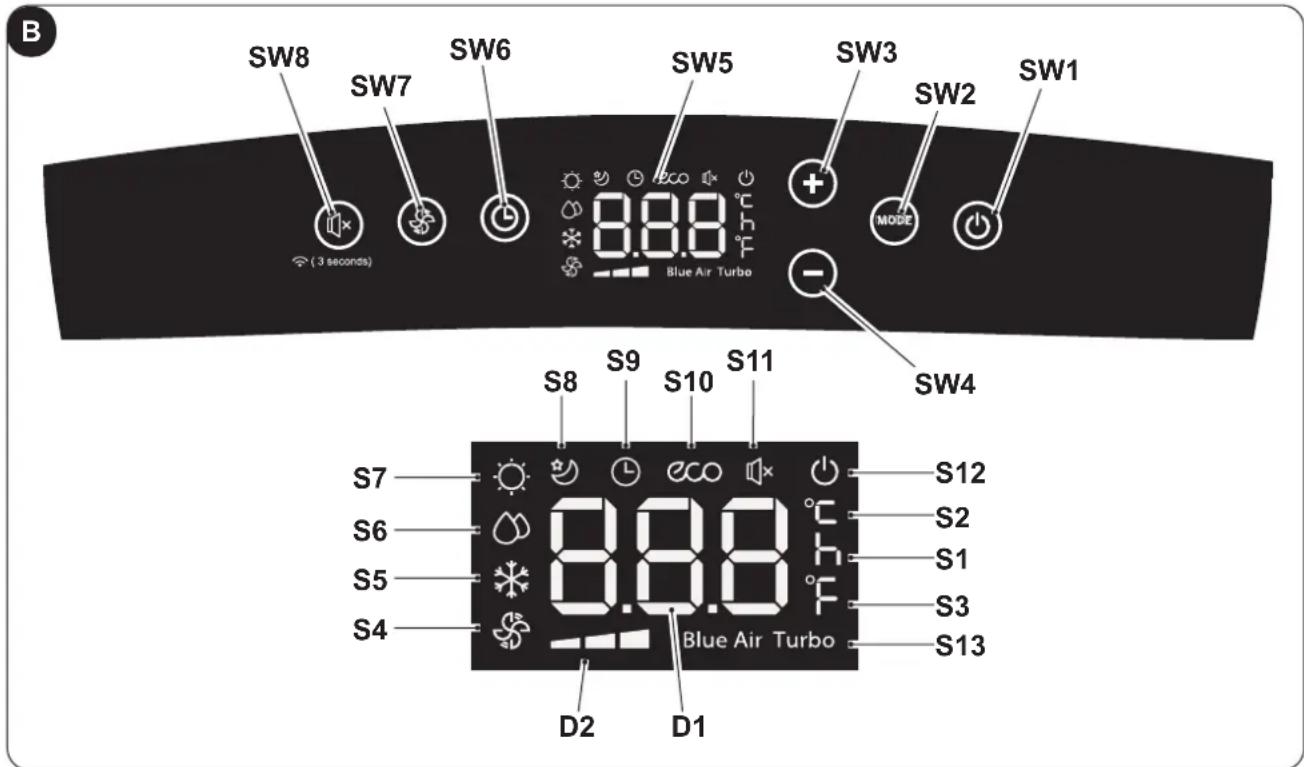

• SW2: Wybór trybu pracy ECO - Blue air (auto) =˃ =˃ tylko wentylator =˃ =˃ osuszanie =˃ =˃ ogrzewanie (aktywne tylko w wersji z pompą ciepła)

chłodzenie =˃ =˃ chłodzenie turbo =˃ ...

• SW3: Zwiększenie temperatury/opóźnienia

• SW4: Obniżenie temperatury/opóźnienia

• SW6: Potwierdzenie/anulowanie opóźnienia włączenia/wyłączenia jednostki

• SW7: Wybór prędkości wentylatora Prędkość minimalna =˃ =˃ Prędkość średnia =˃ =˃ Prędkość maksymalna

• SW8: Wyboru funkcji „SILENT” (cichy)/Wyszuki- wanie Wi-Fi

• D1: Temperatura ustawiona/Timer

• D2: Wskazanie prędkości wentylatora (patrz „SW7”)

• S1: Wskaźnik godziny

• S2: Wskaźnik temperatury °C

• S3: Wskaźnik temperatury F

• S4: Tryb tylko wentylatora

• S7: Tryb ogrzewania (aktywny tylko w wersji z pompą ciepła)

• S9: Tryb timer (zaprogramowane włączenie/ wyłączenie)

• S10: Tryb automatyczny (ECO)

• S11: Funkcja „cichy” aktywna

• S12: Wskaźnik zasilanego elektrycznie urządzenia

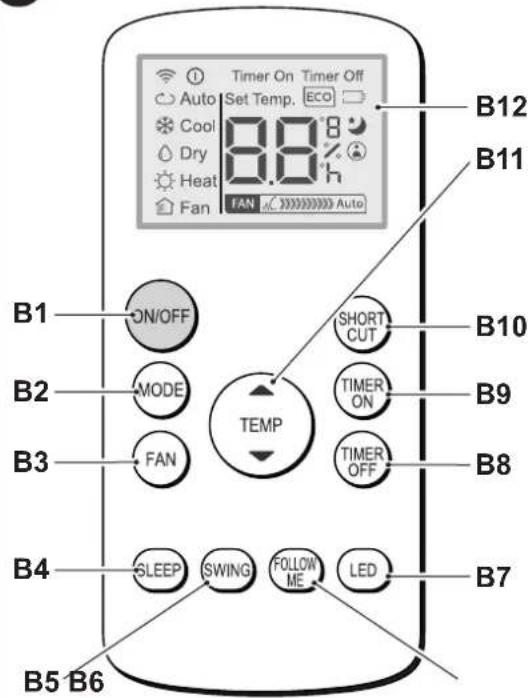

Tryby pracy klimatyzatora można wybrać za pomocą pilota zdalnego sterowania lub bezpośrednio na panelu sterowania. Odbiór wybranej funkcji jest potwierdzany sygnałem dźwiękowym „beep”.

• B9: Ustawienie zaprogramowanego włączenia jednostki

• B10: Skrót (SHORT CUT)

• B11: Zwiększenie temperatury ▲ Obniżenie temperatury ▼

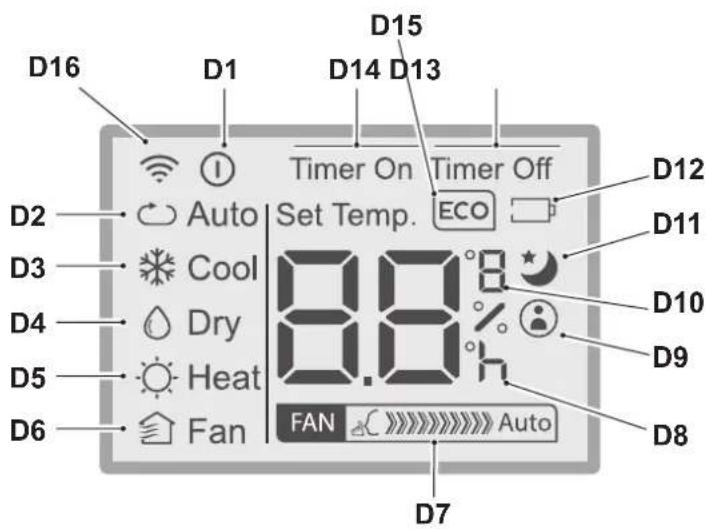

• D1: Wskaźnik pracującego urządzenia

• D2: Tryb automatyczny (ECO)

• D3: Tryb chłodzenia (COOL)

• D4: Tryb osuszania (DRY)

• D5: Tryb ogrzewania (HEAT) (aktywny tylko w wersji z pompą ciepła)

• D6: Tryb tylko wentylatora (FAN)

• D7: Wskazanie prędkości wentylatora (patrz „B3”)

• D8: Wskaźnik „godziny” zaprogramowanego włączenia/wyłączenia

• D9: Wskaźnik aktywnej funkcji „FOLLOW ME”

• D10: Wskaźnik temperatury °C (F)

• D11: Wskaźnik aktywnej funkcji „SLEEP”

• D12: Wskaźnik rozładowanej baterii pilota

• D13: Wskaźnik aktywnej funkcji „TIME OFF”

• D14: Wskaźnik aktywnej funkcji „TIME ON”

• D15: Wskaźnik aktywnej funkcji „ECO”

• D16: Sygnał transmisji pilota zdalnego sterowania

• B1: Przycisk on/off: włączanie/wyłączanie urządzenia - Symbol (D1) włączony: urządzenie Pracuje - Symbol (D1) wyłączony: urządzenie w trybie Stand-by

• B2: Wybór trybu pracy AUTO (Automatyczny) ECO =˃ =˃ chłodzenie =˃ =˃ osuszanie =˃ =˃ ogrzewania (aktywny tylko w wersji z pompą ciepła) =˃ =˃ tylko wentylator =˃ ...

• B3: Wybór prędkości wentylatora Prędkość minimalna = ˃ =˃ Prędkość średnia = ˃

• B4: Aktywacja trybu SLEEP (ON/OFF)

• B6: Aktywacja/dezaktywacja funkcji FOLLOW ME

• B7: Służy do aktywacji i dezaktywacji wyświetlacza na panelu sterowniczym urządzenia

• B8: Ustawienie zaprogramowanego wyłączenia jednostkiPL - 16POLSKI

3.3 - OBSŁUGA PILOTA ZDALNEGO STEROWANIA

Dołączony do klimatyzatora pilot zdalnego sterowania jest narzędziem, które pozwala na wygodne korzystanie z urządzenia. Jest to przyrząd, z którym należy obchodzić się ostrożnie i w sposób szczególny:

• Unikać zamoczenia (nie czyścić wodą ani nie wystawiać na działanie czynników atmosferycznych).

• Nie dopuścić do upadku na podłogę lub mocnych uderzeń.

• Unikać bezpośredniego narażenia na światło słoneczne.

• Pilotzdalnegosterowaniadziaławtechnologiipodczerwieni.

• Podczasużytkowanianieumieszczaćżadnychprzeszkódmiędzy pilotemaklimatyzatorem.

• Jeżeliwpomieszczeniusąużywaneinneurządzeniazpilotemzdalnegosterowania(telewizor, zestawystereoitp.),mogąwystąpićzakłócenia.

• Lampyelektroniczneiuorescencyjnemogązakłócaćtransmisjęmiędzypilotemaklimatyzatorem.

• Jeżelipilotniebędzieużywanyprzezdłuższyokresczasu,należywyjąćzniegobaterie.

3.3.a - Wkładanie baterii

Aby prawidłowo włożyć baterie należy: a. Wysunąć pokrywkę komory na baterie (Rys.15). b. Włożyć baterie do komory (Rys.15). Przestrzegaćprawidłowejbiegunowościwskazanejnadniekomory. c. Prawidłowo zamknąć pokrywkę (Rys.18).

3.3.b - Wymiana baterii

Baterie należy wymienić, gdy na wyświetlaczu pojawi się ikona

Zawszeużywaćnowychbaterii.Zastosowaniestarychbateriilubinnegorodzajumożespowodować nieprawidłowedziałaniepilota. - Do pilota zdalnego sterowania są niezbędne dwie suche baterie alkaliczne 1,5V (typu AAA) (Rys.16).

Porozładowaniuwymienićobydwiebaterieizutylizowaćjewodpowiednichpunktach zbiórkilubzgodniezwymogamilokalnychprzepisów.

• Jeśli pilot nie będzie używany przez kilka tygodni lub dłużej, wyjąć z niego baterie. Wyciek z baterii może spowodować uszkodzenie pilota.

Nieładowaćaniotwieraćbaterii.Niewrzucaćbateriidoognia. Mogąsiępalićlubspowodowaćwybuch.

Jeślipłynzbateriidostaniesięnaskóręlububranie,należydokładnieumyćczystą wodą.Nieużywaćpilotazbateriami,któresięrozlały. Substancje chemiczne zawarte w bateriach mogą powodować oparzenia lub inne zagrożeniadlazdrowia.

3.3.c - Pozycja pilota zdalnego sterowania

• Trzymać pilota w pozycji, z której sygnał może dotrzeć do odbiornika (24) urządzenia (maksymalna odległość wynosi ok. 8 metrów - z naładowanymi bateriami) (Rys.28). Obecność przeszkód (meble, zasłony, ściany itp.) pomiędzy pilotem a urządzeniem zmniejsza jego zasięg.DOLCECLIMA AIR PRO

3.4 - UŻYTKOWANIE URZĄDZENIA

W celu użytkowania urządzenia, postępować według poniższych wskazówek.

Abyzapobiecewentualnemuuszkodzeniusprężarki,każdyrozruchjestopóźnionyo3 minutyodostatniegowyłączenia.

3.4.a - Czynności wstępne

• Ustawićurządzenienastabilnej,równejpowierzchni,wodległościconajmniej20/30 cmodścianylubinnegoobiektu,abyzapewnićwłaściwącyrkulacjępowietrza(Rys.1). Ustawićnapowierzchniodpornejnadziałaniewody,ponieważrozlanawodamoże uszkodzićmeblelubpodłogę.

• Nieumieszczaćurządzeniabezpośrednio na dywanie,ręczniku,kocu lub innych chłonnychpowierzchniach.

• Włożyćwtyczkędogniazdkaprądu.Urządzeniewyemitujesygnałdźwiękowy,ana wyświetlaczupojawisięikona itemperaturaw°C.

Przed elektrycznym podłączeniem urządzenia upewnić się, że dane na tabliczce znamionowejodpowiadajądanymsiecielektrycznej.

3.4.b - Włączanie/wyłączanie urządzenia

a. W celu uruchomienia urządzenia wcisnąć przycisk „ON/OFF” na pilocie zdalnego sterowania lub przycisk

na panelu sterowniczym. b. Sygnał dźwiękowy zasygnalizuje, że urządzenie pracuje i nastąpi podniesienie klapy (23). c. Na panelu sterowniczym włączy się ikona

d. Jeśli urządzenie zostało włączone za pomocą pilota, na jego wyświetlaczu pojawi się ikona .

W przypadku dłuższego wyłączenia urządzenia, należy je wyresetować wyjmując wtyczkę z gniazdka, poczekać 5÷10 sekund i ponowne ją włożyć; sygnał dźwiękowy zasygnalizuje, że urządzenie jest gotowe do pracy.

3.5 - TRYB AUTO (Automatyczny)

a. Po ustawieniu tego trybu, urządzenie automatycznie włączy funkcję CHŁODZENIA lub OGRZEWANIA (tylko w modelu z pompą ciepła), lub funkcję WENTYLATORA w zależności od temperatury otoczenia oraz tej ustawionej. Temperatura otoczenia jest stale kontrolowana w celu osiągnięcia optymalnego komfortu w klimatyzowanym pomieszczeniu. b. Tryb ten można wybrać poprzez jedno lub kilkakrotne wciśnięcie przycisku „MODE” (na pilocie lub panelu sterowniczym), dopóki na wyświetlaczu panelu sterowniczego nie pojawi się odpowiednia ikona ECO i Blue Air lub ikona Auto na wyświetlaczu pilota. c. W trybie AUTO nie ma możliwości wyboru prędkości wentylatora.

3.6 - TRYB CHŁODZENIA (COOL)

a. W tym trybie urządzenie osusza i chłodzi pomieszczenie. Tryb jest wybierany poprzez jedno lub kilkakrotne wciśnięcie przycisku „MODE” (na pilocie lub panelu sterowniczym), dopóki nie pojawi się odpowiednia ikona na wyświetlaczu. b. W tym trybie wentylator jest zawsze włączony i można wybrać żądaną prędkość, wciskając przycisk „FAN” na pilocie lub przycisk na panelu sterowniczym. Prędkość wentylatora jest przedstawiona w sposób pokazany w punkcie „3.1” (punkt SW7) i „3.2” (punkt B3). c. Wartość zadana temperatury zawiera się w zakresie od 17°C do 30°C (62 F do 86 F) z wahaniami o 1°C i można ją ustawić za pomocą przycisków +/- na panelu sterowniczym lub przycisków ▲ ▼ na pilocie. d. Po upływie określonego okresu czasu (maksymalnie trzech minut) od włączenia trybu pracy, sprężarka uruchomi się i urządzenie zaczynie chłodzić.PL - 18 POLSKI

3.7 - TRYB CHŁODZENIA TURBO

• Ta funkcja może być aktywowana tylko na panelu sterowniczym urządzenia. a. Można wybrać ten tryb poprzez jedno lub kilkakrotne wciśnięcie przycisku „MODE” na panelu sterowniczym, dopóki na wyświetlaczu nie pojawią się ikony i „Turbo”. b. Funkcja bezpośrednio ustawia urządzenie w trybie chłodzenia z temperaturą 17°C i maksymalną prędkością wentylatora w celu szybszego osiągnięcia ustawionej temperatury. b. W tym trybie nie ma możliwości wyboru prędkości wentylatora ani regulacji temperatury. d Aby wyłączyć funkcję, wcisnąć przycisk „MODE” na panelu sterowniczym lub wyłączyć urządzenie.

3.8 - TRYB OSUSZANIA (DRY)

a. Po ustawieniu tego trybu, urządzenie osusza pomieszczenie. Tryb jest wybierany poprzez jedno lub kilkakrotne wciśnięcie przycisku „MODE” (na pilocie lub panelu sterowniczym), dopóki nie pojawi się odpowiednia ikona:

na panelu sterowniczym - na wyświetlaczu pilota. b. W trybie DRY nie ma możliwości wyboru prędkości wentylatora ani regulacji temperatury. Silnik wentylatora pracuje na niskich obrotach. c. W celu uzyskania jak najlepszego efektu osuszania, drzwi i okna powinny być zamknięte. Nie umieszczać węża wylotu powietrza przy oknie. d. Podłączyć wąż do odprowadzania skroplin (punkt 2.6.)

3.9 - TRYB WENTYLACJI (FAN)

a. Ustawienie urządzenia w takim trybie w żaden sposób nie wpływa na temperaturę ani na wilgotność powietrza w pomieszczeniu, utrzymuje je wyłącznie w obiegu. b. Tryb jest wybierany poprzez jedno lub kilkakrotne wciśnięcie przycisku „MODE” (na pilocie lub panelu sterowniczym), dopóki na wyświetlaczu panelu lub pilota nie pojawi się odpowiednia ikona.

ikona na panelu sterowniczym - ikona na wyświetlaczu pilota c. W tym trybie wentylator jest zawsze włączony i można wybrać żądaną prędkość, wciskając przycisk „FAN” na pilocie lub przycisk na panelu sterowniczym. d. Prędkość wentylatora jest przedstawiona na wyświetlaczu w sposób pokazany w punkcie „3.1” (punkt SW7) i „3.2” (punkt D7).

3.10 - TRYB OGRZEWANIA (HEAT)

(tylko w modelach z pompą ciepła) a. Po ustawieniu tego trybu, urządzenie ogrzewa pomieszczenie. b. Tryb jest wybierany poprzez jedno lub kilkakrotne wciśnięcie przycisku „MODE” (na pilocie lub panelu sterowniczym), dopóki nie pojawi się odpowiednia ikona na wyświetlaczu. c. W tym trybie wentylator jest zawsze włączony i można wybrać żądaną prędkość, wciskając przycisk „FAN” na pilocie lub przycisk na panelu sterowniczym. Prędkość wentylatora jest przedstawiona w sposób pokazany w punkcie „3.1” (punkt SW7) i „3.2” (punkt D7). d. Wartość zadana temperatury zawiera się w zakresie od 17°C do 30°C (62 F do 86 F) z wahaniami o 1°C i można ją ustawić za pomocą przycisków +/- na panelu sterowniczym lub przycisków ▲ ▼ na pilocie. e. Po upływie określonego okresu czasu (maksymalnie trzech minut) od włączenia trybu pracy, uruchomi się pompa ciepła i urządzenie zaczynie ogrzewać. f. Podłączyć wąż do odprowadzania skroplin (punkt 2.6.)

a. Ten tryb umożliwia zaprogramowanie włączenia lub wyłączenia urządzenia. b. Czas opóźnienia może być ustawiony, aktywowany i anulowany zarówno za pomocą pilota zdalnego sterowania jak i panelu sterowniczego.DOLCECLIMA AIR PRO PL - 19 POLSKI

3.11.a - Zaprogramowane włączanie

a. Gdy urządzenie znajduje się w trybie stand-by: - Na panelu sterowniczym: - wcisnąć przycisk i ustawić czas opóźnienia włączenia za pomocą przycisków +/-. - Aby uaktywnić funkcję, wcisnąć przycisk lub poczekać ok. 5 sekund, dopóki ustawiony na wyświetlaczu czas nie przestanie migać (wyświetlacz powróci do wyświetlania temperatury otoczenia). Włączy się ikona

- Na pilocie zdalnego sterowania: - wcisnąć przycisk „TIMERON”, aby wejść do funkcji, następnie jeden lub kilka razy wcisnąć przycisk „TIMER ON”, do momentu ustawienia czasu opóźnienia włączenia. - Skierować pilota na urządzenie; sygnał dźwiękowy potwierdzi aktywację funkcji. - Na panelu sterowniczym włączy się ikona a na wyświetlaczu pilota symbol „Timer On”. b. Po upływie ustawionego czasu urządzenie uruchomi się z ustawieniami (tryb, temperatura i prędkość wentylacji), które były aktywne przed wyłączeniem. c. Czas można ustawić w odstępach 30-minutowych do 10 godzin i w odstępach 60-minutowych od 10 do 24 godzin. d. Aktywacja urządzenia lub ustawienie timera na „0.0h” anuluje funkcję zaprogramowanego włączenia.

3.11.b - Zaprogramowane wyłączanie

a. Ustawić czas opóźnionego wyłączenia, gdy urządzenie pracuje. - Na panelu sterowniczym: - wcisnąć przycisk i ustawić czas opóźnienia wyłączenia pomocą przycisków +/-. - Aby uaktywnić funkcję, wcisnąć przycisk lub poczekać ok. 5 sekund, dopóki ustawiony na wyświetlaczu czas nie przestanie migać (wyświetlacz powróci do wyświetlania temperatury otoczenia). Włączy się ikona

- Na pilocie zdalnego sterowania: - wcisnąć przycisk „TIMER O󰀨”, aby wejść do funkcji, następnie jeden lub kilka razy wcisnąć przycisk „TIMER O󰀨”, do momentu ustawienia czasu opóźnienia wyłączenia. - Skierować pilota na urządzenie; sygnał dźwiękowy potwierdzi aktywację funkcji. - Na panelu sterowniczym włączy się ikona a na wyświetlaczu pilota symbol „Timer O󰀨”. b. Po upływie ustawionego czasu urządzenie wyłączy się. c. Czas można ustawić w odstępach 30-minutowych do 10 godzin i w odstępach 60-minutowych od 10 do 24 godzin. d. Wyłączenie urządzenia lub ustawienie timera na „0.0h” anuluje funkcję zaprogramowanego wyłączenia.

3.12.a - Funkcja SILENT (cichy)

• Ta funkcja może być aktywowana tylko na panelu sterowniczym urządzenia. a. Gdy urządzenie pracuje, wcisnąć przycisk SW8 (głośnik); wyświetli się symbol głośnika. Prędkość wentylacji zostanie automatycznie ustawiona na minimum. b. Ponownie wcisnąć przycisk, aby dezaktywować funkcję.

3.12.b - Funkcja SLEEP

• Ta funkcja jest aktywowana wyłącznie za pomocą pilota zdalnego sterowania.

• Funkcja nie jest dostępna w trybach Osuszania (DRY) i Tylko Wentylatora (FAN). a. Gdy urządzenie pracuje, wcisnąć przycisk „SLEEP” na pilocie zdalnego sterowania. Na panelu sterowniczym i wyświetlaczu pilota pojawia się ikona .PL - 20 POLSKI Urządzenie zmniejszy (w trybie chłodzenia) lub zwiększy (w trybie ogrzewania) ustawioną temperaturę o 1°C (1 lub 2 F) przez 30 minut. b. Następnie urządzenie zmniejszy (w trybie chłodzenia) lub zwiększy (w trybie ogrzewania) ustawioną temperaturę o 1°C (1 lub 2 F) na kolejnych 30 minut. c. Temperatura będzie utrzymywana przez 7 godzin zanim powróci do pierwotnie wybranej wartości. Po upływie takiego czasu urządzenie wznowi pracę zgodnie z pierwotnym programem. d. Aby przerwać działanie funkcji, wcisnąć przycisk „SLEEP” na pilocie; ikona na panelu sterowniczym i wyświetlaczu pilota wyłączy się.

3.12.c - Funkcja FOLLOW ME

• Ta funkcja jest aktywowana wyłącznie za pomocą pilota zdalnego sterowania.

• Funkcja nie jest dostępna w trybach Osuszania (DRY) i Tylko Wentylatora (FAN). W tej funkcji pilot zdalnego sterowania działa jak termostat. a. Gdy urządzenie pracuje, wcisnąć przycisk „FOLLOW ME” na pilocie zdalnego sterowania. b. Przejść wraz z pilotem w inny obszar pomieszczenia niż ten, w którym znajduje się urządzenie (maksymalna odległość 7÷8 metrów), kierując go w stronę urządzenia i upewniając się, że nie ma między nimi żadnych przeszkód. c. Ustawić żądaną temperaturę na pilocie; urządzenie będzie działać do momentu uzyskania w stree, w której znajduje się pilot ustawionej na nim temperatury. d. Pilot wysyła sygnał do urządzenia i jeśli w ciągu maksymalnie 7 minut nie nastąpi odpowiedź, funkcja zostanie wyłączona. e. Aby wyłączyć funkcję, wcisnąć przycisk „FOLLOW ME” na pilocie zdalnego sterowania lub wyłączyć urządzenie.

3.12.d - Ustawienie jednostki miary temperatury

Można ustawić jednostkę miary temperatury otoczenia oraz temperatury ustawionej, wybierając °C (Celsjusz) lub F (Fahrenheit). Wykonać następujące czynności: - Jednocześnie wcisnąć na panelu sterowniczym przyciski + i - na około trzy sekundy. Na wyświetlaczu panelu sterowniczego pojawia się żądana jednostka miary. - Na pilocie zdalnego przytrzymać wciśnięty środkowy przycisk TEMP przez około trzy sekundy. Na wyświetlaczu pilota zdalnego sterowania pojawi się żądana jednostka miary. Jednostkę miary należy zmienić zarówno na panelu sterowniczym jak i na pilocie zdalnego sterowania.

3.12.e - Kierunek przepływu powietrza

• Ta funkcja jest aktywowana wyłącznie za pomocą pilota zdalnego sterowania. a. Podczas uruchamiania urządzenia klapa (23) otwiera się całkowicie. b. Po wciśnięciu przycisku „SWING” na pilocie zdalnego sterowania klapa zaczyna się automatycznie oscylować. c. Aby zatrzymać klapę w określonej pozycji, wcisnąć przycisk „SWING”. Ponownie go wcisnąć, aby ponownie uruchomić wahanie kalpy.

3.12.f - Funkcja Short Cut

• Ta funkcja jest aktywowana wyłącznie za pomocą pilota zdalnego sterowania. a. Gdy urządzenie pracuje w jakimkolwiek trybie, wciśnięcie przycisku „SHORT CUT” na pilocie przełącza je bezpośrednio do trybu „AUTO” z temperaturą ustawioną na 26°C (80 F).

3.12.g - Auto-Restart

a. Jeśli urządzenie wyłączy się z powodu awarii zasilania, po jego przywróceniu nastąpi ponowne automatyczne uruchomienie z poprzednimi ustawieniami.

a. Po wciśnięciu SW8 na około 3 sekundy, uaktywnia się funkcja „Wi”, na wyświetlaczu pojawia się „AP” w oczekiwaniu na połączenie z urządzeniem.DOLCECLIMA AIR PROPL - 21POLSKI W celu połączenia z siecią Wi-Fi i skorzystania z Aplikacji, skonsultować załączonąinstrukcjeWi-Fi.

4 - KONSERWACJA I CZYSZCZENIE

Przedprzystąpieniemdoczynnościkonserwacyjnychlub czyszczenianależysięupewnić,żewtyczkazostaławyjęta zgniazda.

Nie dotykać metalowych części urządzenia podczas wyjmowania filtra. Istnieje ryzyko zranienia ostrymi metalowymikrawędziami.

Nie używać wody do czyszczenia wewnętrznych części klimatyzatora. Woda może zniszczyćizolacjęcopowodujeryzykoporażenieprądem.

4.1.a - Czyszczenie urządzenia i pilota zdalnego sterowaniaa. Do czyszczenia urządzenia i pilota zdalnego sterowania używać suchej szmatki.b. Jeśli urządzenie jest bardzo zabrudzone można je wyczyścić szmatką zwilżoną w zimnej wodzie. Nie używać szmatek nasączonych środkami chemicznymi lub antystatycznych do czyszczeniaurządzenia.

Nieużywaćbenzyny,rozpuszczalników,pastypolerskiejlubpodobnychśrodków. Takieproduktymogąpowodowaćpękanielubdeformacjęplastikowejpowierzchni. 4.1.b - Konserwacja ltrów powietrzaSystem ltrujący składa się z ltra siatkowego (rys. 34 el. 27a) i szeregu dodatkowych ltrów, które można użyć według własnego uznania (rys. 34 el. 15).Aby zagwarantować skuteczną ltrację powietrza w pomieszczeniach i prawidłowe działanie klimatyzatora, konieczne jest okresowe czyszczenie ltrów powietrza. Należy wymieniać ltry dodatkowe po około 500 godzinach działania. W celu zagwarantowania prawidłowego działania systemu ltrującego zaleca się stosowanie wyłącznie oryginalnych części zamiennych.4.1.c - Czyszczenie ltra powietrzaZanieczyszczony ltr powietrza zmniejsza wydajność chłodzenia. Dlatego należy go czyścić co dwa tygodnie. a. Odczepić kratkę (27) wraz z ltrem (27a) i podnieść ją do góry, aby zdjąć z urządzenia (Rys.19). b. Zdjąć ltr (27a) z kratki (27) (Rys.20). c. Wyczyść ltr (27a) za pomocą odkurzacza lub umyć go wodą, a następnie wysuszyć w chłodnym miejscu. Jeśli ltr (27a) jest uszkodzony, należy go wymienić.d. Upewnić się, że ltr (27a) jest całkowicie suchy. e. Umieścić ltr (27a) na kratce (27), pamiętając o jego ustawieniu w prawidłowej pozycji (Rys.22). f. Odkurzyć ewentualne kłaczki z płytek (Rys. 21) g. Umieścić kratkę (27) wraz z ltrem (27a) na korpusie urządzenia, upewniając się, że jest ona prawidłowo zaczepiona (Rys.23). Nieużywaćurządzeniabezltra(27a).PL - 22POLSKI

4.1.d - Czyszczenie ltr zasysania

Zanieczyszczony ltr zasysania zmniejsza wydajność urządzenia. Dlatego należy go czyścić co dwa tygodnie. a. Wyciągnąć ltr (30) bokiem (Rys.24). b. Wyczyścić ltr (30) za pomocą odkurzacza lub umyć go wodą, a następnie wysuszyć w chłodnym miejscu. Jeśli ltr (30) jest uszkodzony, należy go wymienić. c. Upewnić się, że ltr (30) jest całkowicie suchy. d. Prawidłowo umieścić ltr (30) w obudowie (Rys. 25). e. Odkurzyć ewentualne kłaczki z kratki (Rys. 25).

Nieużywaćurządzeniabezltra(30).

4.1.e - Porady na temat oszczędności energii

Oto kilka prostych wskazówek, jak ograniczyć zużycie energii:

• Zawsze utrzymywać ltry w czystości (patrz rozdział na temat konserwacji i czyszczenia).

• Drzwi i okna w klimatyzowanych pomieszczeniach powinny być zamknięte.

• Unikać przenikania promieni słonecznych do pomieszczenia (zaleca się stosowanie żaluzji lub rolet).

Nie zasłaniać drogi przepływu powietrza (wlotu i wylotu) na urządzeniu; powoduje to nie tylko słabszą wydajność, ale również wpływa na prawidłowe działanie urządzenia i możliwość jego nieodwracalnego uszkodzenia.

Jeśli nie planuje się stosowania urządzenia przez dłuższy okres czasu, należy wykonać następujące czynności:

Uruchomić tryb tylko wentylatora na kilka godzin (około 1÷2 godziny), aby wysuszyć wnętrze urządzenia. b. Wyłączyć klimatyzator i odłączyć zasilanie. c. Wyczyścić ltry powietrza. d. Całkowicie spuścić skropliny. e. Nawinąć kabel zasilający (34) w schowku kablowym (33) i włożyć wtyczkę do odpowiedniej wnęki (31) (Rys.31). f. Wyjąć baterie z pilota zdalnego sterowania. Przed ponownym uruchomieniem klimatyzatora sprawdzić: a. Po dłuższym okresie bezczynności klimatyzatora należy wyczyścić ltry. b. Sprawdzić, czy wylot lub wlot powietrza nie jest zatkany (zwłaszcza po długim okresie bezczynności klimatyzatora).

4.2.a - Odprowadzanie skroplin

Gdy skroplona woda znajdująca się na dolnej tacce osiągnie określony poziom, urządzenie wyemituje 8 razy sygnał dźwiękowy „beep”; na panelu sterowniczym wyświetla się „P1” i urządzenie przestaje działać (silnik wentylatora nadal pracuje). W takim przypadku: a. Wyjąć wtyczkę z gniazdka zasilającego.

Ostrożnie przenieść urządzenie w odpowiednie miejsce, aby spuścić wodę

c. Wyjąć korek spustowy (32) i korek gumowy (32a) (Rys.26).

Upewnić się, że korek spustowy (32) jest prawidłowo dokręcony, aby uniknąć wyciekówwody. d. Poczekać na spłynięcie całej wody. e. Założyć gumowy korek (32a) i dokręcić korek spustowy (32) (Rys.27). g. Włożyć wtyczkę do gniazdka zasilającego i uruchomić urządzenie, dopóki nie wyłączy się symbol „P1”. Jeślibłądbędziesiępowtarzał,skontaktowaćsięzCentrumSerwisowym.DOLCECLIMA AIR PRO PL - 23 POLSKI

Podczas pracy urządzenia mogą pojawić się usterki, które zatrzymują jego działanie. W takich przypadkach na panelu sterowniczym wyświetlane są kody błędów.

• P1 Dolna tacka ociekowa jest pełna.

• Opróżnić ją, postępując zgodnie z procedurą wskazaną w punkcie 4.2.a

• F1 Czyszczenie ltrów.

• Co 250 godzin pracy silnika wentylatora pojawia się komunikat F1. Przystąpić do czyszczenia ltrów (punkty 4.1.b - 4.1.c - 4.1.d) i wyzerować licznik godzin, przytrzymując przez 5 sekund przycisk „ON/OFF” na panelu sterowniczym urządzenia.

• E1 Błąd czujnika temperatury otoczenia.

• E2 Błąd czujnika temperatury parownika.

• E3 Błąd czujnika temperatury skraplacza

• E4 Błąd komunikacji panelem wyświetlacza. W tych przypadkach: a. odłączyć urządzenie elektrycznie b. odczekać kilka minut c. włożyć wtyczkę do gniazdka zasilającego d. ponownie uruchomić urządzenie. Jeżeli usterka nadal występuje, a kod usterki nie gaśnie, odłączyć przyrząd elektryczny i skontaktowaćsięzCentrumSerwisowym.

Dane techniczne znajdują się na tabliczce znamionowej dołączonej do produktu (Rys.2).

• Wymiary (szer. X wys. X głęb.) 490 x 765 x 425 mm

• Limit temperatury roboczej podczas Chłodzenia 17°C÷35°C (62 F ÷ 95 F)

• Limit temperatury roboczej podczas Osuszania 13°C÷35°C (55 F ÷ 95 F)

• Limit temperatury roboczej podczas Ogrzewania (pompa ciepła) 5°C÷30°C (41 F ÷ 86 F)

• Czynnik chłodniczy R290

6 - SCHEMAT ELEKTRYCZNY

Schemat elektryczny wskazano na rysunku 35. OPTIONAL Tensymboloznacza,żeelementjestelementemdodatkowym.PL - 24 POLSKI

7 - NIEPRAWIDŁOWOŚCI I MOŻLIWE ROZWIĄZANIA

Unikać samodzielnej naprawy urządzenia. Jeśliproblemniezostanierozwiązany,skontaktowaćsięzlokalnymsprzedawcąlubnajbliższymcentrum serwisowym.Należypodaćszczegółoweinformacjenatematusterkiorazmodelurządzenia. PRZYCZYNA Brak prądu Wtyczka jest wyjęta P1 Error Code

W trybie CHŁODZENIA: temperatura w pomieszczeniu jest niższa od ustawionej Ustawiona temperatura jest zbyt zbliżona do temperatury otoczenia

Na zewnętrznym wlocie powietrza znajdują się przeszkody Filtry powietrza są zatkane kurzem, kłacz- kami lub sierścią

Wąż spustowy nie jest podłączony lub jest zatkany

Niski poziom czynnika chłodniczego w urządzeniu

Ustawiona temperatura jest zbyt wysoka

Okna i drzwi w pokoju są otwarte

Powierzchnia lokalu jest zbyt duża

Wewnątrz pomieszczenia znajdują się źródła ciepła Powierzchnia, na której stoi urządzenie nie jest równa

Filtry powietrza są zatkane kurzem, kłacz- kami lub sierścią Taki hałas jest spowodowany przepływem czynnika chłodniczego wewnątrz urządzenia Klimatyzator jest przechylony lub położony Ustawiona temperatura jest zbyt niska CO NALEŻY ZROBIĆ? Poczekać Włożyć wtyczkę do gniazdka zasilającego Tacka ociekowa na wodę jest pełna. Wyłączyć urządzenie, spuścić wodę z tacki ociekowej i ponownie uruchomić urządzenie

Wyresetować temperaturę Obniżyć ustawioną temperaturę

Usunąć przeszkody Skontaktować się z Centrum serwisowym Wyłączyć urządzenie i wyczyścić ltry zgod- nie z instrukcją

Wyłączyć urządzenie, odłączyć wąż, usunąć wszelkie przeszkody i ponownie podłączyć wąż

Skontaktować się z centrum serwisowym w celu sprawdzenia urządzenia i uzupełnienia czynnika

Obniżyć ustawioną temperaturę

Upewnić się, że wszystkie okna i drzwi są zamknięte

Ponownie sprawdzić obszar chłodzenia

Jeśli to możliwe, usunąć źródła ciepła Postawić urządzenie na płaskiej i równej powierzchni

Wyłączyć urządzenie i wyczyścić ltry zgod- nie z instrukcją Jest to zupełnie normalne Przed przestawieniem usunąć wodę Zachowanie klimatyzatora jest normalne NIEPRAWIDŁOWOŚĆ Urządzenie nie działa Urządzenie nie włącza się Urządzenie działa tylko przez krótki okres czasu Urządzenie nie chłodzi prawidłowo Urządzenie jest głośne i nadmiernie wibruje Urządzenie emituje nietypowy hałas Podczas przenoszenia klimatyzatora wy- pływa woda W trybie chłodzenia, nocnym lub automa- tycznym nie można ustawić minimalnej prędkościDOLCECLIMA AIR PRO RO - 1 ROMÂNĂ INDEX GENERAL

32. VYPUŠTĚNÍ CHLADIVA
