ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT82844 Yato

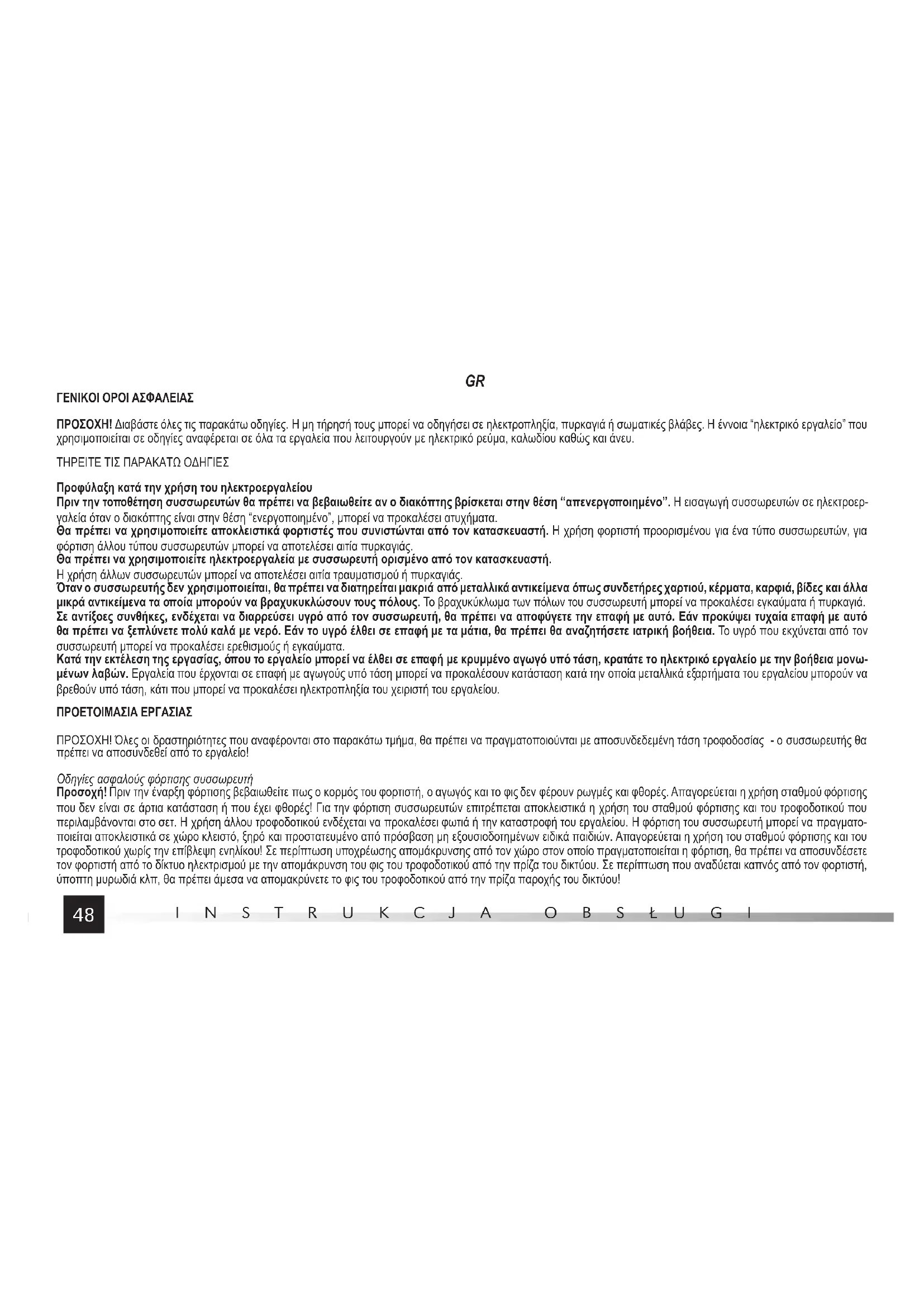

ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ ΠΡΟΣΟΧΗ! Διαβάστε όλες τις παρακάτω οδηγίες. Η μη τήρησή τους μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή σωματικές βλάβες. Η έννοια “ηλεκτρικό εργαλείο” που χρησιμοποιείται σε οδηγίες αναφέρεται σε όλα τα εργαλεία που λειτουργούν με ηλεκτρικό ρεύμα, καλωδίου καθώς και άνευ. ΤΗΡΕΙΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ Προφύλαξη κατά την χρήση του ηλεκτροεργαλείου Πριν την τοποθέτηση συσσωρευτών θα πρέπει να βεβαιωθείτε αν ο διακόπτης βρίσκεται στην θέση “απενεργοποιημένο”. Η εισαγωγή συσσωρευτών σε ηλεκτροερ- γαλεία όταν ο διακόπτης είναι στην θέση “ενεργοποιημένο”, μπορεί να προκαλέσει ατυχήματα. Θα πρέπει να χρησιμοποιείτε αποκλειστικά φορτιστές που συνιστώνται από τον κατασκευαστή. Η χρήση φορτιστή προορισμένου για ένα τύπο συσσωρευτών, για φόρτιση άλλου τύπου συσσωρευτών μπορεί να αποτελέσει αιτία πυρκαγιάς. Θα πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία με συσσωρευτή ορισμένο από τον κατασκευαστή. Η χρήση άλλων συσσωρευτών μπορεί να αποτελέσει αιτία τραυματισμού ή πυρκαγιάς. Όταν ο συσσωρευτής δεν χρησιμοποιείται, θα πρέπει να διατηρείται μακριά από μεταλλικά αντικείμενα όπως συνδετήρες χαρτιού, κέρματα, καρφιά, βίδες και άλλα μικρά αντικείμενα τα οποία μπορούν να βραχυκυκλώσουν τους πόλους. Το βραχυκύκλωμα των πόλων του συσσωρευτή μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά. Σε αντίξοες συνθήκες, ενδέχεται να διαρρεύσει υγρό από τον συσσωρευτή, θα πρέπει να αποφύγετε την επαφή με αυτό. Εάν προκύψει τυχαία επαφή με αυτό θα πρέπει να ξεπλύνετε πολύ καλά με νερό. Εάν το υγρό έλθει σε επαφή με τα μάτια, θα πρέπει θα αναζητήσετε ιατρική βοήθεια. Το υγρό που εκχύνεται από τον συσσωρευτή μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα. Κατά την εκτέλεση της εργασίας, όπου το εργαλείο μπορεί να έλθει σε επαφή με κρυμμένο αγωγό υπό τάση, κρατάτε το ηλεκτρικό εργαλείο με την βοήθεια μονω- μένων λαβών. Εργαλεία που έρχονται σε επαφή με αγωγούς υπό τάση μπορεί να προκαλέσουν κατάσταση κατά την οποία μεταλλικά εξαρτήματα του εργαλείου μπορούν να βρεθούν υπό τάση, κάτι που μπορεί να προκαλέσει ηλεκτροπληξία του χειριστή του εργαλείου. ΠΡΟΕΤΟΙΜΑΣΙΑ ΕΡΓΑΣΙΑΣ ΠΡΟΣΟΧΗ! Όλες οι δραστηριότητες που αναφέρονται στο παρακάτω τμήμα, θα πρέπει να πραγματοποιούνται με αποσυνδεδεμένη τάση τροφοδοσίας - ο συσσωρευτής θα πρέπει να αποσυνδεθεί από το εργαλείο! Οδηγίες ασφαλούς φόρτισης συσσωρευτή Προσοχή! Πριν την έναρξη φόρτισης βεβαιωθείτε πως ο κορμός του φορτιστή, ο αγωγός και το φις δεν φέρουν ρωγμές και φθορές. Απαγορεύεται η χρήση σταθμού φόρτισης που δεν είναι σε άρτια κατάσταση ή που έχει φθορές! Για την φόρτιση συσσωρευτών επιτρέπεται αποκλειστικά η χρήση του σταθμού φόρτισης και του τροφοδοτικού που περιλαμβάνονται στο σετ. Η χρήση άλλου τροφοδοτικού ενδέχεται να προκαλέσει φωτιά ή την καταστροφή του εργαλείου. Η φόρτιση του συσσωρευτή μπορεί να πραγματο- ποιείται αποκλειστικά σε χώρο κλειστό, ξηρό και προστατευμένο από πρόσβαση μη εξουσιοδοτημένων ειδικά παιδιών. Απαγορεύεται η χρήση του σταθμού φόρτισης και του τροφοδοτικού χωρίς την επίβλεψη ενηλίκου! Σε περίπτωση υποχρέωσης απομάκρυνσης από τον χώρο στον οποίο πραγματοποιείται η φόρτιση, θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο ηλεκτρισμού με την απομάκρυνση του φις του τροφοδοτικού από την πρίζα του δικτύου. Σε περίπτωση που αναδύεται καπνός από τον φορτιστή, ύποπτη μυρωδιά κλπ, θα πρέπει άμεσα να απομακρύνετε το φις του τροφοδοτικού από την πρίζα παροχής του δικτύου!49

Η ηλεκτρική σέγα παραδίδεται με εκφορτισμένο συσσωρευτή, για τον λόγο αυτό πριν την έναρξη εργασιών θα πρέπει να τον φορτίσετε σύμφωνα με την διαδικασία που ανα- γράφεται παρακάτω, με την βοήθεια του σταθμού φόρτισης και του τροφοδοτικού. Συσσωρευτές τύπου Li-ion (Λιθίου – Ιόντων) δεν εμφανίζουν το λεγόμενο “φαινόμενο μνή- μης”, κάτι που επιτρέπει να τους φορτίζετε οποιαδήποτε στιγμή. Παρόλα αυτά συνιστάται η πλήρης αποφόρτιση του συσσωρευτή κατά την κανονική λειτουργία, ενώ κατόπιν η φόρτιση πλήρους χωρητικότητας. Εάν λόγω του χαρακτήρα εργασίας δεν είναι δυνατή κάθε φορά η τέτοια μεταχείριση του συσσωρευτή, θα πρέπει να το κάνετε ανά τακτούς κύκλους εργασίας. Σε καμιά περίπτωση δεν επιτρέπεται η αποφόρτιση συσσωρευτών μέσω της βραχυκύκλωσης των ηλεκτροδίων, καθώς αυτό θα προκαλέσει ανεπανόρθωτη φθορά!. Απαγορεύεται επίσης η δοκιμή της κατάστασης φόρτισης του συσσωρευτή, μέσω της τοποθέτησης αγωγών στα ηλεκτρόδια και δημιουργώντας σπινθήρα. Αποθήκευση συσσωρευτή Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης. Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθηκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύτερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμένης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η διαρροή με αδρανοποιητικό μέσον, ενώ σε πε- ρίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή. Σε περίπτωση όπου ο συσσωρευτής είναι εντελώς κατεστραμμένος, θα πρέπει να παραδοθεί στο πλησιέστερο σημείο συλλογής και αδρανοποίησης τέτοιου τύπου απορριμμάτων. Μεταφορά συσσωρευτών Οι συσσωρευτές Λιθίου – Ιόντων σύμφωνα με την νομοθεσία χαρακτηρίζονται ως υλικά επικίνδυνα. Ο χρήστης του εργαλείου μπορεί να μεταφέρει εργαλεία με συσσωρευτή καθώς και μόνο συσσωρευτές, οδικώς. Δεν απαιτούνται τότε επιπρόσθετες συνθήκες. Σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. μέσω εταιρείας μεταφορών) θα πρέπει να ενεργείτε σύμφωνα με την νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Πριν την μεταφορά θα πρέπει να έλθετε σε επικοινωνία με άτομο που κατέχει αντίστοιχη πιστοποίηση. Απαγορεύεται η μεταφορά φθαρμένων συσσωρευτών. Κατά την μεταφορά οι συσσωρευτές θα πρέπει να αφαιρούνται από το εργαλείο, ενώ οι εκτεθειμένοι πόλοι θα πρέπει να καλυφθούν, π.χ. με μονωτική ταινία. Οι συσσωρευτές θα πρέπει να βρίσκονται σε συσκευασία με τέτοιο τρόπο που να μην μετακινούνται στο εσωτερικό της κατά την μετα- φοράς. Θα πρέπει επίσης να τηρείται η κρατική νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Φόρτιση συσσωρευτή Προσοχή! Πριν την φόρτιση θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο παροχής μέσω της απομάκρυνσης του φις του φορτιστή από την πρίζα. Επιπλέον θα πρέπει να καθαρίσετε τον συσσωρευτή και τα μάνδαλά του από ρύπους, σκόνη με την βοήθεια μαλακού στεγνού υφάσματος. Ο συσσωρευτής διαθέτει ενσωματωμένο δείκτη φόρτισης. Πιέζοντας το πλήκτρο, ανάβουν δίοδοι (Ι), όσο περισσότερες, τόσο περισσότερο φορτισμένος είναι ο συσσωρευτής. Εάν μετά την πίεση του πλήκτρου οι δίοδοι δεν ανάβουν αυτό σημαίνει πως ο συσσωρευτής είναι αποφορτισμένος. Αποσυνδέστε τον συσσωρευτή από το εργαλείο. Εισάγετε τον συσσωρευτή στην πρίζα του φορτιστή (Ι). Συνδέστε τον φορτιστή με την πρίζα δικτύου τροφοδοσίας.50

Θα ανάψει κόκκινη δίοδος, που σημαίνει διαδικασία φόρτισης. Με το πέρας της φόρτισης σβήνει η κόκκινη δίοδος και ανάβει πράσινη, που σηματοδοτεί την πλήρη φόρτιση του συσσωρευτή. Θα πρέπει να τραβήξετε το φις του φορτιστή από την πρίζα του δικτύου τροφοδοσίας. Αφαιρέστε τον συσσωρευτή από τον σταθμό φόρτισης, πιέζοντας το μάνδαλό του. Προσοχή! Εάν μετά την σύνδεση του φορτιστή στο δίκτυο ανάψει πράσινη δίοδος, σημαίνει πως ο συσσωρευτής είναι πλήρως φορτισμένος. Σε αυτή την περίπτωση ο φορτιστής δεν ξεκινά την διαδικασία φόρτισης. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ Παράμετρος Μονάδα μεγέθους Τιμή Αριθμός καταλόγου YT-82842 YT-82843 YT-82844 YT-82848 Τάση εργασίας [V] 18 DC 18 DC 18 DC - Βάρος [kg] 0,38 0,53 0,67 0,35 Είδος συσσωρευτή Li-Ion Li-Ion Li-Ion - Χωρητικότητα συσσωρευτή [Ah] 2 3 4 - Ενέργεια της μπαταρίας [Wh] 36 54 72 -

Τάση εισόδου [V~] - - - 220 - 240 Συχνότητα δικτύου [Hz] - - - 50 / 60 Ονομαστική ισχύς [W] - - - 60 Τάση εξόδου [V] - - - 21 DC Ρεύμα εξόδου [A] - - - 2,4 Χρόνος φόρτισης [h] 1 1,5 2 - Η ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Ο αναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη η εκ νέου χρήση τους, η ανακύκλωση ή ανακύκλωση σε άλλη μορφή.51
