Márka	Yato
Modell	YT82844
Terméktípus	Akkumulátortöltő
Súly	0,67 kg
Bemeneti feszültség	220-240 V AC
Frekvencia	50 / 60 Hz
Névleges teljesítmény	60 W
Kimeneti feszültség	21 V DC
Kimeneti áram	2,4 A
Kompatibilis akkumulátor típus	Li-Ion 18 V
Akkumulátor kapacitás	4 Ah (72 Wh)
Töltési idő	2 óra
Töltésjelző	Piros LED (töltés), zöld LED (töltés befejezve)
Tápfeszültség	Hálózati
Karbantartás és tisztítás	Tisztítsa meg az érintkezőket száraz, puha ruhával
Biztonság	Ne használja kültéren, védje a víztől, tisztítás előtt húzza ki
Ajánlott tárolási hőmérséklet	0-30 °C
Tárolási páratartalom	50% RH
Becsült élettartam	Körülbelül 500 töltési/kisütési ciklus
Hosszú távú tárolás	Töltse fel a kapacitás 70%-ára, évente egyszer töltse fel
Általános információk	Használati utasítás több nyelven elérhető a notice-facile.com oldalon

Gyakran ismételt kérdések - YT82844 Yato

Hogyan töltsem fel az akkumulátort az YT82844 töltővel?

Válassza le az akkumulátort a szerszámról, helyezze be a töltőaljzatba, majd csatlakoztassa a töltőt egy elektromos aljzatba. A piros LED jelzi a töltést, a zöld LED azt jelzi, hogy az akkumulátor teljesen feltöltődött. Ezután húzza ki a töltőt, és nyomja meg a reteszt az akkumulátor eltávolításához.

Mennyi a teljes töltési idő?

A töltési idő az akkumulátor kapacitásától függően változik: 1 óra 2 Ah, 1,5 óra 3 Ah, és 2 óra 4 Ah akkumulátor esetén (YT82844 modell).

Milyen típusú akkumulátorokat tölthetek ezzel a töltővel?

Ez a töltő kizárólag a gyártó által szállított 18 V-os Li-Ion akkumulátorokhoz készült. Más típusú akkumulátorok használata tüzet okozhat.

Hogyan tudom meg, hogy az akkumulátor teljesen feltöltődött?

A töltő LED-jelzővel rendelkezik: a piros jelzőfény világít töltés közben, majd kialszik, és a zöld jelzőfény világít, amikor az akkumulátor teljesen feltöltődött.

Használhatok másik töltőt a Yato akkumulátorral?

Nem, kizárólag a gyártó által ajánlott töltőt használja. Más töltő használata károsíthatja az akkumulátort vagy tüzet okozhat.

Hogyan tároljam az akkumulátort hosszú ideig?

Tárolja az akkumulátort körülbelül 70%-os töltöttséggel, száraz helyen, 0-30 °C közötti hőmérsékleten és 50% relatív páratartalom mellett. Évente egyszer töltse fel, hogy elkerülje a túlzott kisütést.

Mit tegyek, ha az akkumulátor szivárog?

Kerülje a folyadékkal való érintkezést. Érintkezés esetén bő vízzel öblítse le. Ha a folyadék a szembe kerül, azonnal forduljon orvoshoz. A szivárgás tisztításához használjon semlegesítő szert.

Felmelegszik a töltő használat közben?

Igen, normális, hogy a töltő enyhén felmelegszik. Ha gyanús szagot vagy füstöt észlel, azonnal húzza ki a töltőt a konnektorból.

Hogyan ártalmatlanítsam az akkumulátort élettartama végén?

Ne dobja az akkumulátort a háztartási hulladékba. Vigye el egy speciális gyűjtőhelyre az elektromos és elektronikus hulladékok újrahasznosítására.

Szállíthatom az akkumulátort repülőn?

A lítium-ion akkumulátorok veszélyes anyagnak minősülnek. Szárazföldi szállítás esetén a felhasználó számára nincs különleges feltétel. Harmadik fél általi szállítás esetén tartsa be a veszélyes anyagokra vonatkozó előírásokat. Soha ne szállítson sérült akkumulátort.

HASZNÁLATI ÚTMUTATÓ YT82844 Yato

Az akkumulátor típusa

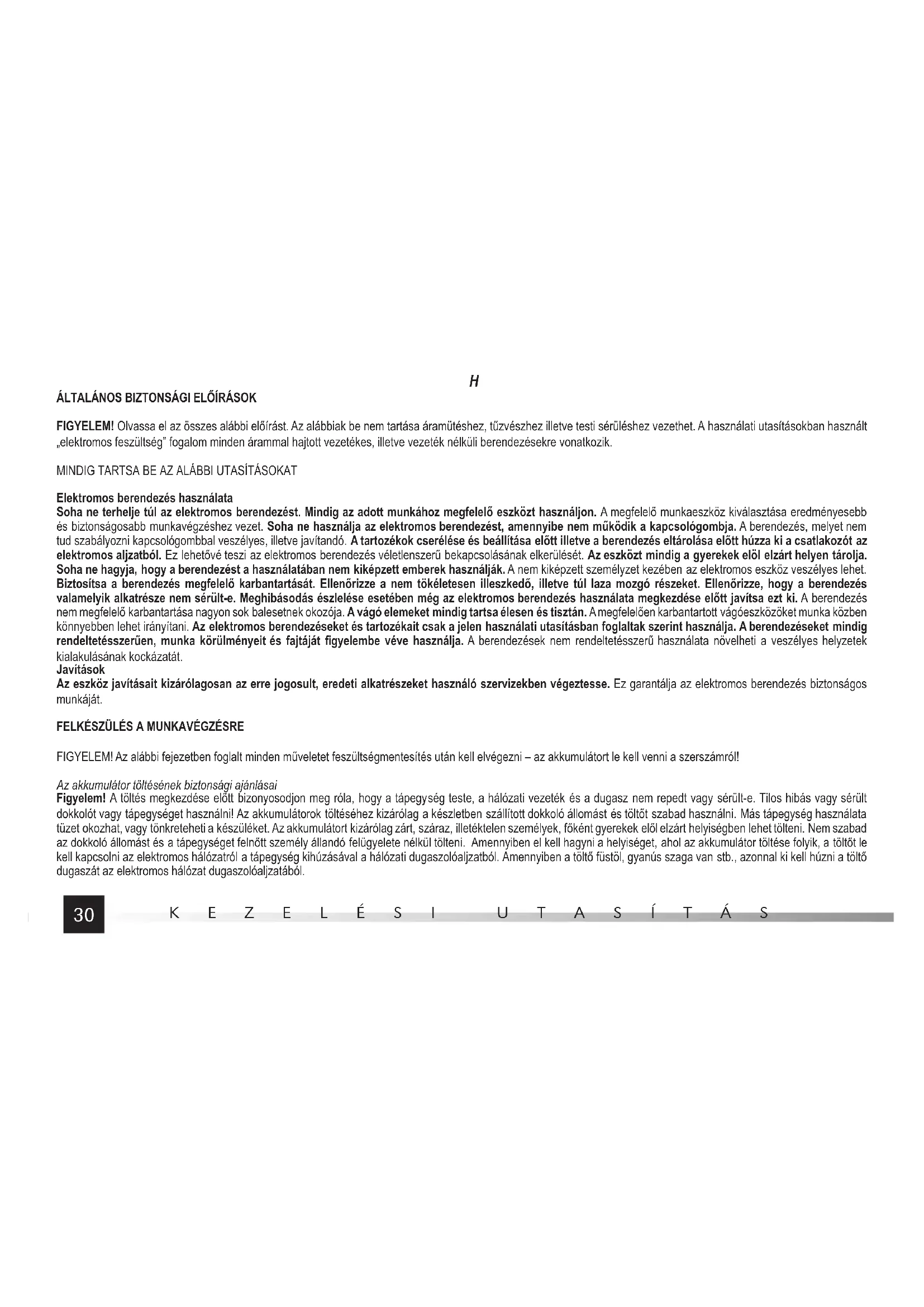

FIGYELEM! Olvassa el az összes alábbi előírást. Az alábbiak be nem tartása áramütéshez, tűzvészhez illetve testi sérüléshez vezethet. A használati utasításokban használt „elektromos feszültség” fogalom minden árammal hajtott vezetékes, illetve vezeték nélküli berendezésekre vonatkozik.

MINDIG TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT

Elektromos berendezés használata

Soha ne terhelje túl az elektromos berendezést. Mindig az adott munkához megfelelő eszközt használjon. A megfelelő munkaeszköz kiválasztása eredményesebb és biztonságosabb munkavégzéshez vezet. Soha ne használja az elektromos berendezést, amennyibe nem működik a kapcsológombja. A berendezés, melyet nem tud szabályozni kapcsológombbal veszélyes, illetve javítandó. A tartozékok cserélése és beállítása előtt illetve a berendezés eltárolása előtt húzza ki a csatlakozót az elektromos aljzatból. Ez lehetővé teszi az elektromos berendezés véletlenszerű bekapcsolásának elkerülését. Az eszközt mindig a gyerekek elől elzárt helyen tárolja. Soha ne hagyja, hogy a berendezést a használatában nem kiképzett emberek használják. A nem kiképzett személyzet kezében az elektromos eszköz veszélyes lehet. Biztosítsa a berendezés megfelelő karbantartását. Ellenőrizze a nem tökéletesen illeszkedő, illetve túl laza mozgó részeket. Ellenőrizze, hogy a berendezés valamelyik alkatrésze nem sérült-e. Meghibásodás észlelése esetében még az elektromos berendezés használata megkezdése előtt javítsa ezt ki. A berendezés nem megfelelő karbantartása nagyon sok balesetnek okozója. A vágó elemeket mindig tartsa élesen és tisztán. A megfelelően karbantartott vágóeszközöket munka közben könnyebben lehet irányítani. Az elektromos berendezéseket és tartozékait csak a jelen használati utasításban foglaltak szerint használja. A berendezéseket mindig rendeltetésszerűen, munka körülményeit és fajtáját figyelembe véve használja. A berendezések nem rendeltetésszerű használata növelheti a veszélyes helyzetek kialakulásának kockázatát. Javitások

Az eszköz javításait kizárólagosan az erre jogosult, eredeti alkatrészeket használó szervizekben végeztesse. Ez garantálja az elektromos berendezés biztonságos munkáját.

FELKÉSZÜLÉS A MUNKAVÉGZÉSRE

FIGYELEM! Az alábbi fejezetben foglalt minden műveletet feszültségmentesítés után kell elvégezni – az akkumulátort le kell venni a szerszámról!

Az akkumulátor töltésének biztonsági ajánlásai

Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltöt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet töltleni. Nem szabad az dokkoló állomást és a tápegységet felnött személy állandó felügyelete nélkül töltleni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltöt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából.

A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „emlékező effektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normal üzemben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni.

Az akkumulátorok tárolása

Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hömérsékleten, 50% relativ légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet.

Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral használni.

Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni.

Az akkumulátorok szállítása

A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akkumulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bizza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben.

Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is.

Az akkumulátor töltése

Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól.

Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (I), minél több, annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomásakor a diódák egyáltalán nem világítanak, az akkumulátor ki van merülve.

Vegye le az akkumulátort a szerszámról.

Tolja be az akkumulátort a töltő fészkébe (I).

Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába.

Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi.

A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van.

Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából.

Megnyomva az akkumulátor retesznek nyomógombját, csúsztassa ki az akkumulátort az akkumulátortöltő vezetősínéböl.

Figyelem! Ha, miután csatlakoztatta a töltöt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést.

MÜSZAKI PARAMÉTEREK

Paraméter Mértékegység Értek
Katalógusszám YT-82842 YT-82843 YT-82844 YT-82848
Üzemi feszültség [V] 18 DC 18 DC -
Tömeg [kg] 0,38 0,53 0,67 0,35
Az akkumulátor típusa Li-Ion Li-Ion -
Akkumulátorteljesítmény [Ah]	2	3	4	-
Az akkumulátor energiája	[Wh]	36	54	72	-
Tápegység:
Bementi feszültség	[V]	-	-	-	220 - 240
Hálózati frekvencia	[Hz]	-	-	-	50 / 60
Névleges teljesítmény	[W]	-	-	-	60
Kimenti feszültség	[V]	-	-	-	21 DC
Kimeneti áram	[A]	-	-	-	2,4
Töltési idő	[h]	1	1,5	2	-

KÖRNYEZETVÉDELEM

A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad öket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti forrásokkal való aktiv gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisítendő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése.
