Marca	Yato
Modelo	YT82844
Tipo de producto	Cargador de baterías
Peso	0,67 kg
Tensión de entrada	220-240 V AC
Frecuencia	50 / 60 Hz
Potencia nominal	60 W
Tensión de salida	21 V DC
Corriente de salida	2,4 A
Tipo de batería compatible	Li-Ion 18 V
Capacidad de batería	4 Ah (72 Wh)
Tiempo de carga	2 horas
Indicador de carga	LED rojo (cargando), LED verde (carga completa)
Alimentación	Red eléctrica
Mantenimiento y limpieza	Limpiar los bornes con un paño seco y suave
Seguridad	No usar en exteriores, proteger del agua, desconectar antes de limpiar
Temperatura de almacenamiento recomendada	0 a 30 °C
Humedad de almacenamiento	50% HR
Vida útil estimada	Aproximadamente 500 ciclos de carga/descarga
Almacenamiento prolongado	Cargar al 70% de capacidad, recargar una vez al año
Información general	Manual disponible en varios idiomas en notice-facile.com

Preguntas frecuentes - YT82844 Yato

¿Cómo cargar la batería con el cargador YT82844?

Desconecte la batería de la herramienta, insértela en la toma de carga, luego enchufe el cargador a una toma de corriente. El LED rojo indica la carga, el LED verde indica que la batería está completamente cargada. Luego desconecte el cargador y retire la batería presionando el pestillo.

¿Cuál es el tiempo de carga completo?

El tiempo de carga varía según la capacidad de la batería: 1 hora para 2 Ah, 1,5 horas para 3 Ah, y 2 horas para una batería de 4 Ah (modelo YT82844).

¿Qué tipos de baterías puedo cargar con este cargador?

Este cargador está diseñado únicamente para baterías Li-Ion de 18 V suministradas por el fabricante. El uso de otros tipos de baterías puede provocar un incendio.

¿Cómo saber si la batería está completamente cargada?

El cargador tiene un indicador LED: la luz roja se enciende durante la carga, luego se apaga y la luz verde se enciende cuando la batería está completamente cargada.

¿Puedo usar otro cargador con la batería Yato?

No, use únicamente el cargador recomendado por el fabricante. El uso de otro cargador puede dañar la batería o provocar un incendio.

¿Cómo almacenar la batería durante un largo período?

Almacene la batería cargada aproximadamente al 70% de su capacidad, en un lugar seco entre 0 y 30 °C y al 50% de humedad relativa. Recárguela una vez al año para evitar una descarga excesiva.

¿Qué hacer en caso de fuga de la batería?

Evite cualquier contacto con el líquido. En caso de contacto, enjuague abundantemente con agua. Si el líquido toca los ojos, consulte inmediatamente a un médico. Use un agente neutralizante para limpiar la fuga.

¿El cargador se calienta durante el uso?

Sí, es normal que el cargador se caliente ligeramente. Si nota un olor sospechoso o humo, desconecte inmediatamente el cargador de la toma.

¿Cómo desechar la batería al final de su vida útil?

No tire la batería con la basura doméstica. Deposite en un punto de recogida especializado para el reciclaje de residuos eléctricos y electrónicos.

¿Puedo transportar la batería en avión?

Las baterías de iones de litio se consideran mercancías peligrosas. Para el transporte terrestre por el usuario, no se requieren condiciones especiales. Para el transporte por un tercero, respete las regulaciones sobre mercancías peligrosas. Nunca transporte una batería dañada.

MANUAL DE USUARIO YT82844 Yato

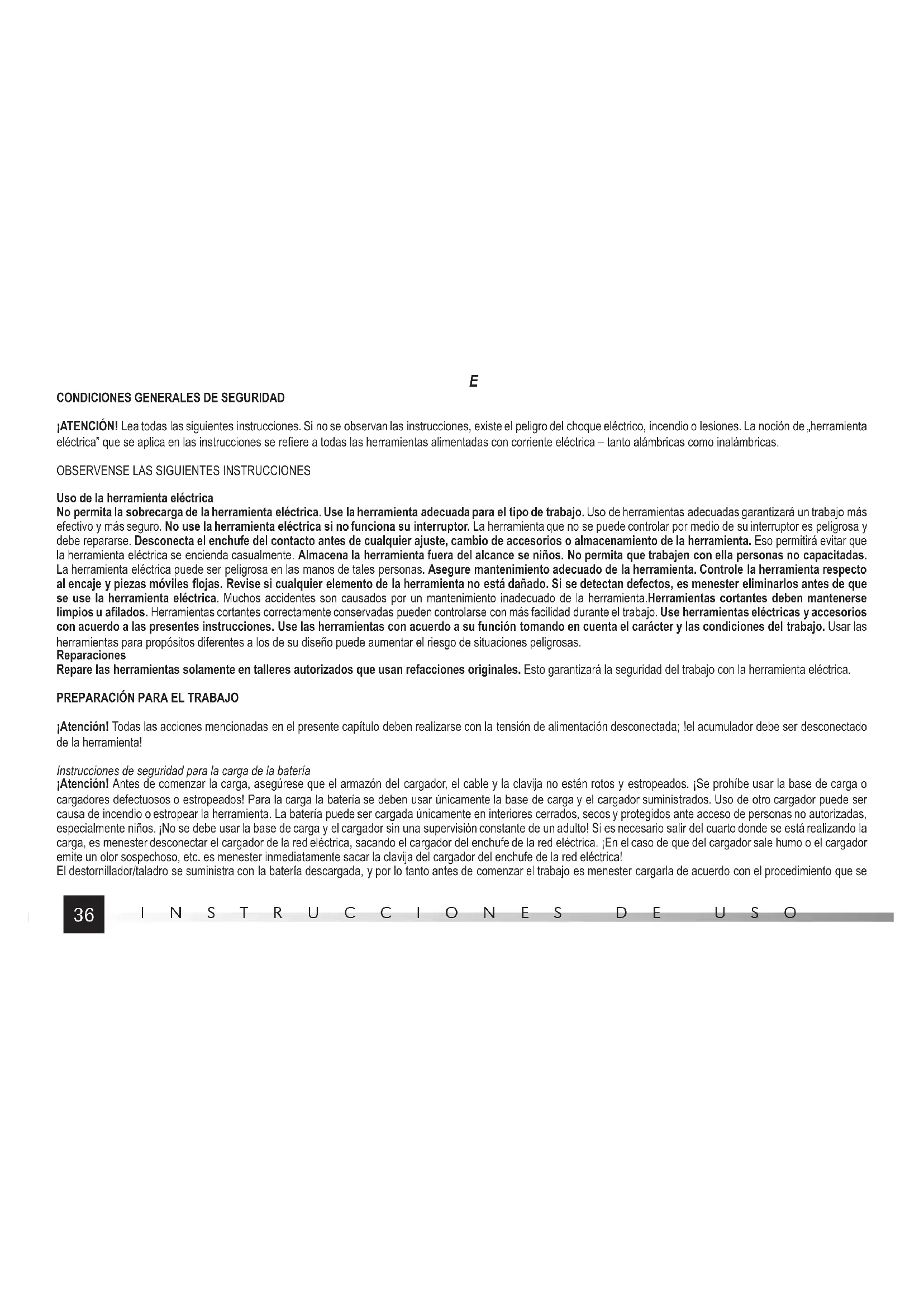

CONDICIONES GENERALES DE SEGURIDAD

E

¡ATENCIÓN! Lea todas las siguientes instrucciones. Si no se observan las instrucciones, existe el peligro del choque eléctrico, incendio o lesiones. La noción de „herramienta eléctrica” que se aplica en las instrucciones se refiere a todas las herramientas alimentadas con corriente eléctrica – tanto alámbricas como inalámbricas.

OBSERVENSE LAS SIGUIENTES INSTRUCCIONES

Uso de la herramienta eléctrica

No permita la sobrecarga de la herramienta eléctrica. Use la herramienta adecuada para el tipo de trabajo. Uso de herramientas adecuadas garantizará un trabajo más efectivo y más seguro. No use la herramienta eléctrica si no funciona su interruptor. La herramienta que no se puede controlar por medio de su interruptor es peligrosa y debe repararse. Desconecta el enchufe del contacto antes de cualquier ajuste, cambio de accesorios o almacenamiento de la herramienta. Eso permitirá evitar que la herramienta eléctrica se encienda casualmente. Almacena la herramienta fuera del alcance se niños. No permita que trabajen con ella personas no capacitadas. La herramienta eléctrica puede ser peligrosa en las manos de tales personas. Asegure mantenimiento adecuado de la herramienta. Controle la herramienta respecto al encaje y piezas móviles flojas. Revise si cualquier elemento de la herramienta no está dañado. Si se detectan defectos, es menester eliminarlos antes de que se use la herramienta eléctrica. Muchos accidentes son causados por un mantenimiento inadecuado de la herramienta. Herramientas cortantes deben mantenerse limpios u afilados. Herramientas cortantes correctamente conservadas pueden controlarse con más facilidad durante el trabajo. Use herramientas eléctricas y accesorios con acuerdo a las presentes instrucciones. Use las herramientas con acuerdo a su función tomando en cuenta el carácter y las condiciones del trabajo. Usar las herramientas para propósitos diferentes a los de su diseño puede aumentar el riesgo de situaciones peligrosas.

Reparaciones

Repare las herramientas solamente en talleres autorizados que usan refacciones originales. Esto garantizará la seguridad del trabajo con la herramienta eléctrica.

PREPARACIÓN PARA EL TRABAJO

¡Atención! Todas las acciones mencionadas en el presente capítulo deben realizarse con la tensión de alimentación desconectada; ¡el acumulador debe ser desconectado de la herramienta!

Instrucciones de seguridad para la carga de la batería

¡Atención! Antes de comenzar la carga, asegúrese que el armazón del cargador, el cable y la clavija no estén rotos y estropeados. ¡Se prohíbe usar la base de carga o cargadores defectuosos o estropeados! Para la carga la batería se deben usar únicamente la base de carga y el cargador suministrados. Uso de otro cargador puede ser causa de incendio o estropear la herramienta. La batería puede ser cargada únicamente en interiores cerrados, secos y protegidos ante acceso de personas no autorizadas, especialmente niños. ¡No se debe usar la base de carga y el cargador sin una supervisión constante de un adulto! Si es necesario salir del cuarto donde se está realizando la carga, es menester desconectar el cargador de la red eléctrica, sacando el cargador del enchufe de la red eléctrica. ¡En el caso de que del cargador sale humo o el cargador emite un olor sospechoso, etc. es menester inmediatamente sacar la clavija del cargador del enchufe de la red eléctrica!

El destornillador/taladro se suministra con la batería descargada, y por lo tanto antes de comenzar el trabajo es menester cargarla de acuerdo con el procedimiento que se

E

indica a continuación, usando el cargador y la base de carga suministrados. Las baterías de iones de litio Li-ION no muestran el "efecto de memoria", lo cual permite cargarlas en cualquier momento de la fuerza. Se recomienda sin embargo descargar la batería durante trabajo normal, y después cargarla completamente. Si debido al carácter del trabajo no es posible hacerlo cada vez, entonces es menester hacerlo al menos cada determinado número de ciclos de trabajo. ¡Bajo ninguna circunstancia no se debe descargar la batería uniendo los electrodos, ya que esto causará daños irreparables! No se debe tampoco revisar el nivel de carga de la batería uniendo los electrodos para ver el chisporroteo.

Almacenamiento de la batería

Para prolongar la vida de la batería, es menester almacenarla en condiciones adecuadas. La batería aguanta unos 500 ciclos de „ carga - descarga”. La batería debe almacenarse dentro del rango de temperaturas entre 0 y 30°C, y en la humedad relativa del aire de 50%. Para almacenar la batería por un tiempo prolongado, es menester cargarla hasta un 70% de su capacidad. En el caso de almacenamiento largo, es menester cargar la batería una vez al año. No se debe permitir que la batería se descargue excesivamente, pues esto reducirá su vida y puede ser causa de daños irreversibles.

Durante almacenamiento, la batería se estará descargando gradualmente debido a la conductancia de dispersión. El proceso de descarga automática depende de la temperatura de almacenamiento. Mientras más alta la temperatura, más rápida la descarga. En el caso de almacenamiento incorrecto de la batería, existe la posibilidad de fuga de electrolito. En el caso de fuga, es menester asegurarlo con una sustancia neutralizadora. En el caso de contacto de electrolito con los ojos, es menester enjuagarlos abundantemente con agua, y después inmediatamente buscar ayuda médica. Se prohíbe usar la herramienta con la batería dañada.

En el caso de que la batería se desgaste completamente, es menester enviarla a un punto especializado en tratamiento de desechos de este tipo.

Transporte de las baterías

Las baterías de iones de litio son tratados, según regulaciones legales, como materiales peligrosos. El usuario de la herramienta puede transportar la herramienta con la batería o sólo las baterías por tierra y entonces no deben cumplirse ningunas condiciones adicionales. En el caso de encargar el transporte a terceros (por ejemplo, envió a través de mensajería), es menester actuar de acuerdo con reglamentos que regulen el transporte de materiales peligrosos. Antes del envío, es menester comunicarse con una persona adecuadamente califi cada.

Se prohíbe transportar baterías estropeadas. Para el transporte la batería debe sacarse de la herramienta, y los contactos expuestos deben protegerse, por ejemplo con cinta de aislamiento eléctrico. La batería debe ser asegurada en el empaque de tal manera que no se desplace dentro del empaque durante el transporte. También es menester seguir reglamentos nacionales para materiales peligrosos.

Cargar la batería

¡Precaución! Antes de la carga, desconecte la fuente de alimentación de la estación de carga tirando del enchufe de la toma eléctrica. Asimismo limpiar la batería y sus terminales de suciedades y polvo con un paño suave y seco.

La batería tiene un indicador de carga incorporado. Al pulsar el botón se iluminará el LED (I), el, la batería más más cargada. Si tras pulsar el botón, el LED no se ilumina, la está batería descargada.

Desconectar la batería de la herramienta.

Insertar la batería en la toma de cargador (I).

Enchufar el cargador en una toma eléctrica.

INSTRUCCIONES DE USO

E

Se iluminará la luz roja signifi cando el inicio del proceso de carga.

Después de la carga, el LED rojo se apagará y se encenderá el LED verde, indicando que la batería está completamente cargada. Desconectar el adaptador de CA de la toma eléctrica.

Extender la batería de la estación de carga, presionando el pestillo de la batería.

¡Precaución! Si el cargador está conectado a la red eléctrica el LED verde indica una batería completamente cargada. En este caso, el cargador no inicia la carga.

PARAMETROS TECNICOS

Parámetro Unidad de medicación Valor
Numero del catalogo YT-8284	2 YT-82843 YT-82844 YT-82848
Tensión de la alimentación [V] 18 DC 18 DC 18 DC -
Masa [kg] 0,38 0,53 0,67 0,35
Tipo de acumulador Li-Ion Li-Ion Li-Ion		-
Capacidad del acumulador	[Ah]	2	3	4	-
Energía de la batería	[Wh]	36	54	72	-
Cargador:
Tensión de entrada	[V]	-	-	-	220 - 240
Frecuencia de la corriente	[Hz]	-	-	-	50 / 60
Fuerza nominal	[W]	-	-	-	60
Tensión de salida	[V]	-	-	-	21 DC
Corriente	[A]	-	-	-	2,4
Tiempo de carga	[h]	1	1,5	2	-

PROTECCIÓN DEL MEDIO AMBIENTE

El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el fin de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera.
