GEBRUIKSAANWIJZING YT82844 Yato

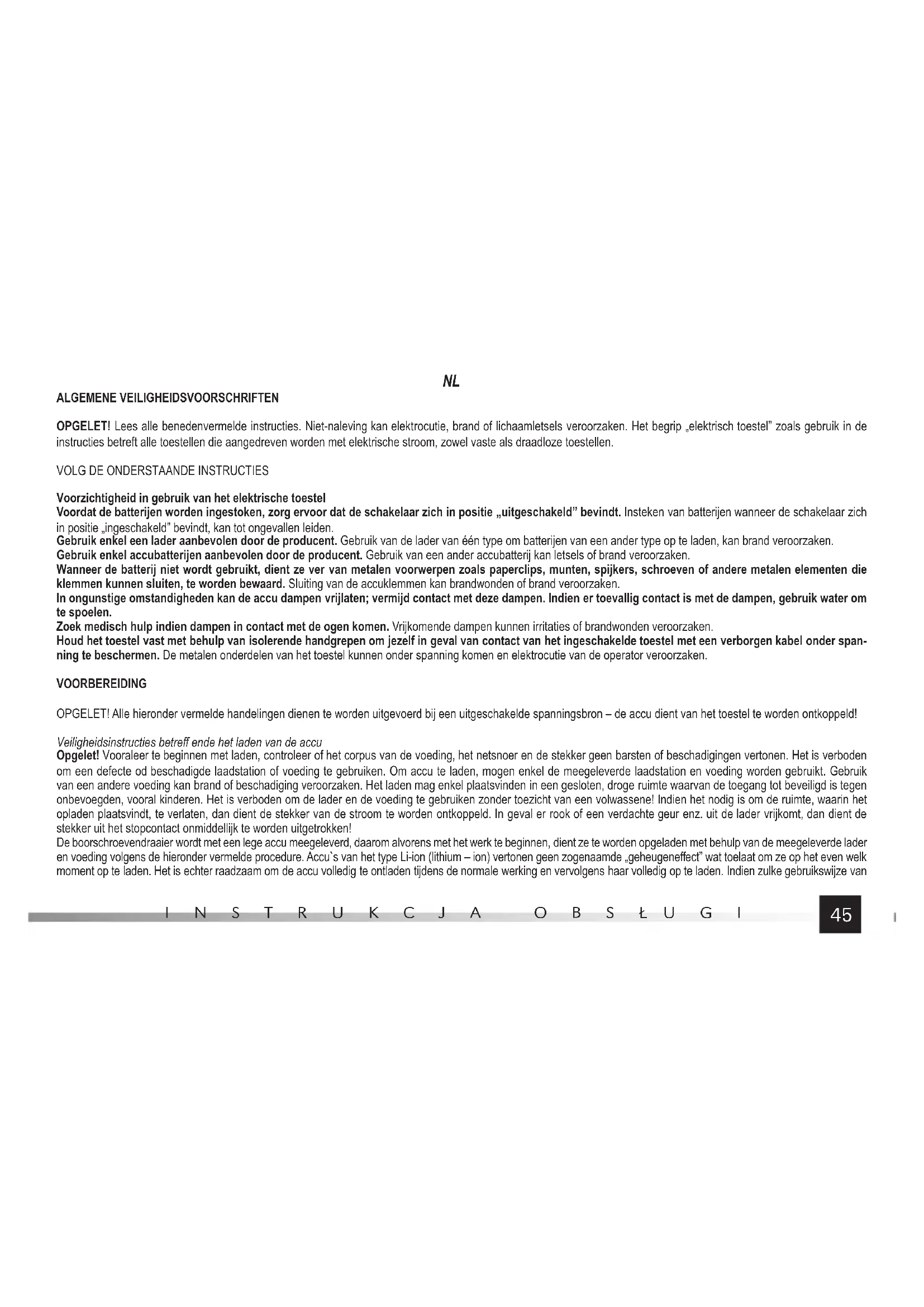

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN OPGELET! Lees alle benedenvermelde instructies. Niet-naleving kan elektrocutie, brand of lichaamletsels veroorzaken. Het begrip „elektrisch toestel” zoals gebruik in de instructies betreft alle toestellen die aangedreven worden met elektrische stroom, zowel vaste als draadloze toestellen.

VOLG DE ONDERSTAANDE INSTRUCTIES

Voorzichtigheid in gebruik van het elektrische toestel Voordat de batterijen worden ingestoken, zorg ervoor dat de schakelaar zich in positie „uitgeschakeld” bevindt. Insteken van batterijen wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ongevallen leiden. Gebruik enkel een lader aanbevolen door de producent. Gebruik van de lader van één type om batterijen van een ander type op te laden, kan brand veroorzaken. Gebruik enkel accubatterijen aanbevolen door de producent. Gebruik van een ander accubatterij kan letsels of brand veroorzaken. Wanneer de batterij niet wordt gebruikt, dient ze ver van metalen voorwerpen zoals paperclips, munten, spijkers, schroeven of andere metalen elementen die klemmen kunnen sluiten, te worden bewaard. Sluiting van de accuklemmen kan brandwonden of brand veroorzaken. In ongunstige omstandigheden kan de accu dampen vrijlaten; vermijd contact met deze dampen. Indien er toevallig contact is met de dampen, gebruik water om te spoelen. Zoek medisch hulp indien dampen in contact met de ogen komen. Vrijkomende dampen kunnen irritaties of brandwonden veroorzaken. Houd het toestel vast met behulp van isolerende handgrepen om jezelf in geval van contact van het ingeschakelde toestel met een verborgen kabel onder span- ning te beschermen. De metalen onderdelen van het toestel kunnen onder spanning komen en elektrocutie van de operator veroorzaken. VOORBEREIDING OPGELET! Alle hieronder vermelde handelingen dienen te worden uitgevoerd bij een uitgeschakelde spanningsbron – de accu dient van het toestel te worden ontkoppeld! Veiligheidsinstructies betreff ende het laden van de accu Opgelet! Vooraleer te beginnen met laden, controleer of het corpus van de voeding, het netsnoer en de stekker geen barsten of beschadigingen vertonen. Het is verboden om een defecte od beschadigde laadstation of voeding te gebruiken. Om accu te laden, mogen enkel de meegeleverde laadstation en voeding worden gebruikt. Gebruik van een andere voeding kan brand of beschadiging veroorzaken. Het laden mag enkel plaatsvinden in een gesloten, droge ruimte waarvan de toegang tot beveiligd is tegen onbevoegden, vooral kinderen. Het is verboden om de lader en de voeding te gebruiken zonder toezicht van een volwassene! Indien het nodig is om de ruimte, waarin het opladen plaatsvindt, te verlaten, dan dient de stekker van de stroom te worden ontkoppeld. In geval er rook of een verdachte geur enz. uit de lader vrijkomt, dan dient de stekker uit het stopcontact onmiddellijk te worden uitgetrokken! De boorschroevendraaier wordt met een lege accu meegeleverd, daarom alvorens met het werk te beginnen, dient ze te worden opgeladen met behulp van de meegeleverde lader en voeding volgens de hieronder vermelde procedure. Accu`s van het type Li-ion (lithium – ion) vertonen geen zogenaamde „geheugeneff ect” wat toelaat om ze op het even welk moment op te laden. Het is echter raadzaam om de accu volledig te ontladen tijdens de normale werking en vervolgens haar volledig op te laden. Indien zulke gebruikswijze van46

de accu niet altijd mogelijk is wegens de aard van de te verrichten werkzaamheden, dient de accu op deze wijze ten minste 1 keer per enkele of tientallen cycli te worden gebruikt. In geen geval mogen de accu`s te worden ontladen waarbij elektroden met elkaar worden verbonden, omdat dit onomkeerbare schade zal veroorzaken! Het is ook verboden de oplaadstatus van de accu te controleren door elektroden te verbinden of vonkontsteking te checken. Opslag van accu Om de levensduur van de accu te verlengen, dient ze op een plaats met geschikte omstandigheden te worden opgeslagen. De accu heeft een levensduur van ongeveer 500 „laden – ontladen”-cycli. De accu dient in een temperatuur van 0 tot 30 graden Celsius bij een relatieve luchtvochtigheid van 50% te worden bewaard. Om de accu gedurende een lange periode op te slagen, dient ze te worden opgeladen tot ongeveer 70 % van haar capaciteit. In geval van opslag gedurende een langere periode, dient de accu ten minste 1 keer per jaar te worden opgeladen. Het is raadzaam om de accu buitensporig niet te ontladen, omdat dat haar levenduur verkort en onomkeerbare schade kan veroorzaken. Tijdens de opslag zal de accu zich geleidelijk ontladen wegens lekkage. Het ontladingsproces is afhankelijk van de opslagtemperatuur, hoe hoger de temperatuur hoe sneller de accu zich zal ontladen. In geval van slechte accuopslag kan dit leiden tot lekkage van elektrolyt. In geval van elektrolytlekkage dient het lek met behulp van een neutrali- serend middel te worden beveiligd. In geval dat de elektrolyt in contact met de ogen komt, dienen ze uitvoerig met water te worden gespoeld en vervolgens geconsulteerd te worden met de arts. Het is verboden het toestel met een beschadigde accu te gebruiken. Wanneer de accu verbruikt is, dient deze naar een containerpark voor afvalverwerking te worden gebracht. Transport van accu`s Lithium-ionenaccu`s worden volgens de wetgeving als gevaarlijke metarialen beschouwd. De gebruiker van het toestel mag het toestel met de accu alsook enkel de accu`s zelf over land transporteren. Dan hoeven de bijkomende voorwaarden niet te worden vervuld. In geval het transport wordt uitgevoerd via derden (bvb. zending via koerier) dan dient de wetgeving betreff ende het vervoer van gevaarlijke materialen te worden opgevolgd. Alvorens de zending wordt uitgevoerd dient in deze kwestie contact te worden opgenomen met een daarvoor opgeleide persoon. Het is verboden om beschadigde accu`s te vervoeren. Vóór het transport dienen de gedemonteerde accu`s uit het toestel te worden verwijderd en de blootliggende contacten te worden beveiligd, bvb. beveiligen door middel van isolatietape. De accu`s dienen op zulke wijze in de verpakking te worden beveiligd zodat ze zich niet verplaatsen tijdens het transport. De nationale wetgeving betreff ende het vervoer van gevaarlijke materialen dient ook te worden nageleefd. Opladen van de accu Opgelet! Alvorens met laden te beginnen, dient de voeding van de laadstation van de netwerkstroom te worden ontkoppeld. Trek hiervoor de stekker van de voeding uit het stopcontact. Bovendien dienen de accu en zijn klemmen te worden gekuist van vuil en stof met behulp van een zachte, droge vod. De accu heeft een ingebouwde laadindicator. Door het indrukken van de knop worden de diodes (I) belicht, hoe meer diodes belicht zijn, hoe meer de accu is opgeladen. Indien de diodes na het indrukken van de knop niet belicht zijn, dan geeft dit aan dat de accu leeg is. Ontkoppel de accu van het toestel. Plaats de accu in de lader (I). Sluit de lader aan het stopcontact van de stroomvoorziening aan. Een rode diode, dat het laden aangeeft, begint te branden.47

Nadat de accu is opgeladen zal de rode diode uitgaan en een groene diode die aangeeft dat de accu is opgeladen, zal branden. Trek de stekker van de voeding uit het stopcontact van de stroomvoorziening. Neem de accu uit het laadstation terwijl de knop van de accuvergrendeling wordt ingedrukt. Opgelet! Indien na het aansluiten van de lader in het stopcontact van de stroomvoorziening de groene diode brandt, wil dit zeggen dat de accu volledig is opgeladen. In dit geval zal de lader met het laadproces niet beginnen. TECHNISCHE PARAMETERS Parameter Maateenheid Waarde Catalogusnummer YT-82842 YT-82843 YT-82844 YT-82848 Werkspanning [V] 18 DC 18 DC 18 DC - Massa [kg] 0,38 0,53 0,67 0,35 Accusoort Li-Ion Li-Ion Li-Ion - Accucapaciteit [Ah] 2 3 4 - Energie van de batterij [Wh] 36 54 72 - Lader Ingaande spanning [V~] - - - 220 - 240 Netwerkfrequentie [Hz] - - - 50 / 60 Nominaal vermogen [W] - - - 60 Uitgaande spanning [V] - - - 21 DC Uitgaande stroom [A] - - - 2,4 Laadtijd [h] 1 1,5 2 -

BESCHERMING VAN HET MILIEU

Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is verbo- den dit bij het huishoudelijk afval te gooien aangezien dit stoff en bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen de economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd. Om de verwijdering van afvalstoff en te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.48
