ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SH 56 STIHL

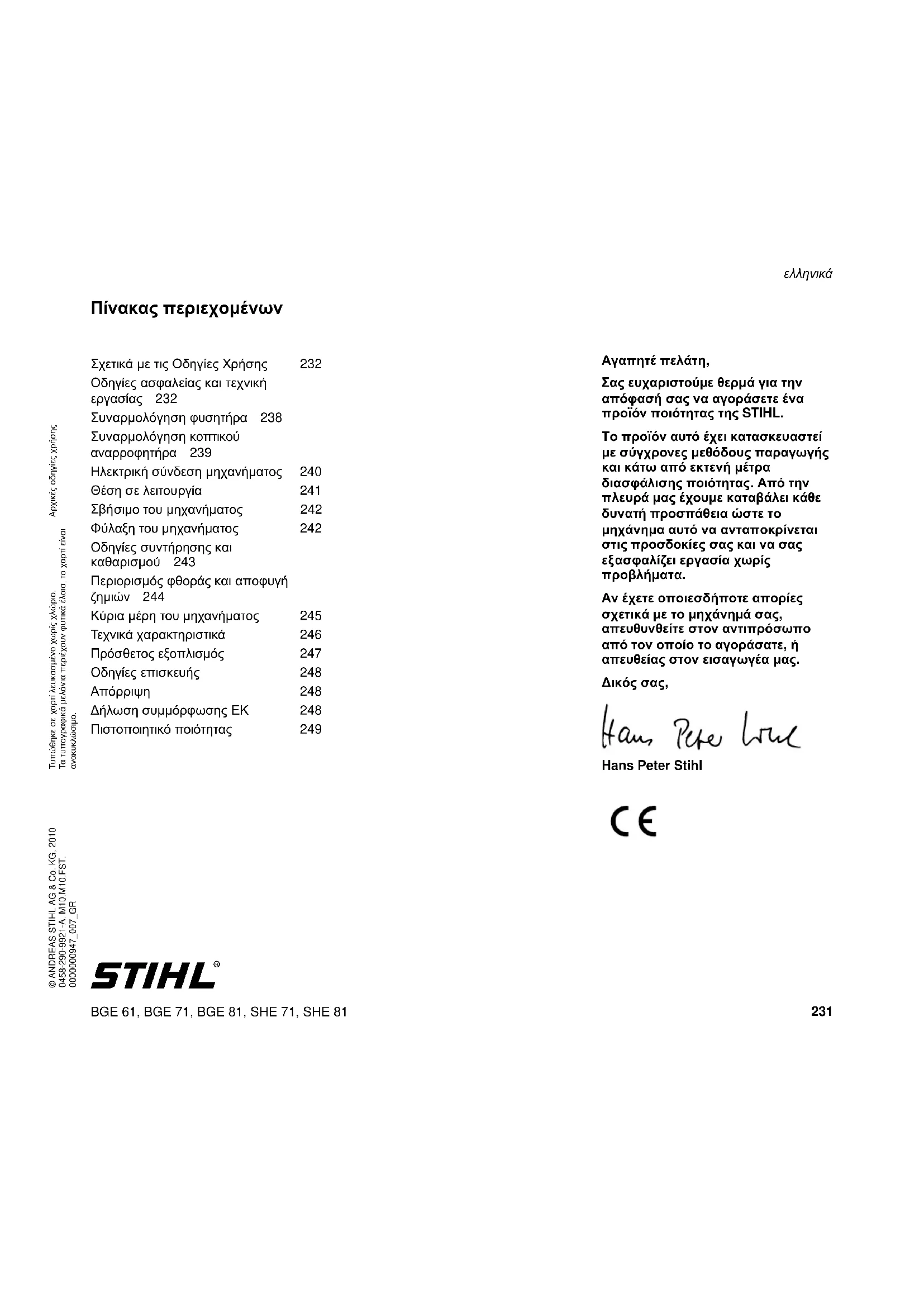

Πίνακας περιεχομένων

Σχετικά με τις Οδηγίες Χρήσης 232

Οδηγίες ασφαλείας και τεχνική εργασίας 232

Συναρμολόγηση φυσητήρα 238

Συναρμολόγηση κοπτικού αναρροφητήρα 239

Ηλεκτρική σύνδεση μηχανήματος 240

Θέση σε λειτουργία 241

Σβήσιμο του μηχανήματος 242

Φύλαξη του μηχανήματος 242

Οδηγίες συντήρησης και καθαρισμού 243

Περιορισμός φθοράς και αποφυγή ζημιών 244

Κύρια μέρη του μηχανήματος 245

Τεχνικά χαρακτηριστικά 246

Πρόσθετος εξοπλισμός 247

Οδηγίες επισκευής 248

Απόρριψη 248

Δήλωση συμμόρφωσης ΕΚ 248

Πιστοποιητικό ποιότητας 249

STIHL®

Σας ευχαριστούμε θερμά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της STIHL.

Το προϊόν αυτό έχει κατασκευαστεί με σύγχρονες μεθόδους παραγωγής και κάτω από εκτενή μέτρα διασφάλισης ποιότητας. Από την πλευρά μας έχουμε καταβάλει κάθε δυνατή προσπάθεια ώστε το μηχάνημα αυτό να ανταποκρίνεται στις προσδοκίες σας και να σας εξασφαλίζει εργασία χωρίς προβλήματα.

Αν έχετε οποιεσδήποτε απορίες σχετικά με το μηχάνημά σας, απευθυνθείτε στον αντιπρόσωπο από τον οποίο το αγοράσατε, ή απευθείας στον εισαγωγέα μας.

Δικός σας,

Ham Pete Hong

Hans Peter Stihl

CE

ελληνικά

Σχετικά με τις Οδηγίες Χρήσης

Σύμβολα

Όλα τα σύμβολα που υπάρχουν πάνω στο μηχάνημα επεξηγούνται σ ́ αυτές τις οδηγίες χρήσης.

Διάκριση παραγράφων

Προειδοποίηση για κίνδυνο ατυχήματος, τραυματισμού και σοβαρών υλικών ζημιών.

Προειδοποίηση για πιθανή ζημιά του μηχανήματος ή των εξαρτημάτων του.

Τεχνική ανάπτυξη

Στη STIHL εργαζόμαστε συνεχώς για την περαιτέρω βελτίωση των μηχανημάτων και συσκευών μας. Για τον λόγο αυτό, διατηρούμε το δικαίωμα αλλαγών στον σχεδιασμό, στα τεχνικά χαρακτηριστικά και στον εξοπλισμό των μηχανημάτων σας.

Τα στοιχεία και οι εικόνες που υπάρχουν στις οδηγίες χρήσης δεν δεσμεύουν τον κατασκευαστή.

Οδηγίες ασφαλείας και τεχνική εργασίας

Κατά την εργασία με αυτό το μηχάνημα πρέπει να λαμβάνονται ειδικά μέτρα ασφαλείας. Η σύνδεση στο ηλεκτρικό δίκτυο ενέχει ιδιαίτερους κινδύνους.

Πριν θέσετε το μηχάνημα σε λειτουργία για πρώτη φορά, διαβάστε όλο το εγχειρίδιο χειρισμού με προσοχή και φυλάξτε το για μελλοντική χρήση. Η μη τήρηση των οδηγιών χρήσης μπορεί να οδηγήσει σε θανατηφόρο ατύχημα.

Τηρείτε τους κανονισμούς ασφαλείας που εκδίδονται από τα επαγγελματικά και εργατικά σωματεία, τα ταμεία κοινωνικής πρόνοιας, τους φορείς για την προστασία των εργαζομένων κ.λπ.

Αν δεν έχετε εργαστεί ξανά με μηχάνημα αυτού του είδους, ζητήστε από τον πωλητή ή κάποιον άλλο ειδικό να σας εξηγήσει τον ασφαλή χειρισμό του μηχανήματος. Εναλλακτικά, λάβετε μέρος σε ειδικά μαθήματα.

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από ανηλίκους. Εξαιρούνται νεαροί άνω των 16 ετών, οι οποίοι εκπαιδεύονται υπό επίβλεψη.

Κρατάτε σε ασφαλή απόσταση περαστικούς, παιδιά και ζώα.

Όταν δεν χρησιμοποιείτε το μηχάνημα, να το τοποθετείτε με τέτοιο τρόπο ώστε να μη δημιουργεί κινδύνους. Φροντίστε

ώστε το μηχάνημα να μην είναι προσιτό σε αναρμόδια άτομα. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα.

Ο χρήστης φέρει ευθύνη για ατυχήματα ή ζημιές που προκαλούνται σε τρίτους ή στις περιουσίες τους.

Δίνετε ή δανείζετε το μηχάνημα μόνο σε άτομα που είναι εξοικειωμένα με το συγκεκριμένο μοντέλο και τον χειρισμό του, και δίνετε πάντα μαζί τις οδηγίες χρήσης.

Οι ώρες κατά τις οποίες επιτρέπεται η χρήση μηχανημάτων που εκπέμπουν θόρυβο μπορεί να περιορίζονται από εθνικούς και τοπικούς κανονισμούς.

Τα ακατάλληλα καλώδια επέκτασης (μπαλαντέζες) μπορεί να είναι επικίνδυνα. Κατά τη χρήση σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο μπαλαντέζες με επαρκώς μεγάλη διατομή αγωγών, οι οποίες να είναι εγκεκριμένες για αυτή τη χρήση και φέρουν αντίστοιχη σήμανση.

Μην πιάνετε ποτέ το φις, το καλώδιο τροφοδοσίας, τη μπαλαντέζα ή οποιαδήποτε ηλεκτρική σύνδεση με βρεγμένα χέρια.

Πριν από κάθε εργασία, ελέγχετε την καλή κατάσταση του μηχανήματος. Δίνετε ειδική προσοχή στο καλώδιο τροφοδοσίας, στο φις του καλωδίου τροφοδοσίας και στα συστήματα ασφαλείας.

Μη θέτετε το μηχάνημα σε λειτουργία αν υπάρχει ζημιά σε οποιοδήποτε εξάρτημα.

Πριν από οποιαδήποτε εργασία στο μηχάνημα, αποσυνδέστε το φις από την πρίζα!

Μην καθαρίζετε το μηχάνημα με πλυστικό υψηλής πίεσης. Η δυνατή δέσμη νερού μπορεί να προκαλέσει ζημιά σε εξαρτήματα του μηχανήματος.

Μην πλένετε το μηχάνημα με το λάστιχο.

Παρελκόμενα και ανταλλακτικά

Το μηχάνημα επιτρέπεται να εφοδιάζεται μόνο με εξαρτήματα και παρελκόμενα που έχουν εγκριθεί από τη STIHL για χρήση σ' αυτό, ή τα οποία είναι ισοδύναμα από τεχνική άποψη. Αν έχετε απορίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα. Χρησιμοποιείτε μόνο εξαρτήματα και παρελκόμενα υψηλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα.

Η STIHL συνιστά να χρησιμοποιήσετε μόνο γνήσια εξαρτήματα και παρελκόμενα STIHL. Οι ιδιότητες των γνήσιων προϊόντων είναι άριστα προσαρμοσμένες στο προϊόν και στις απαιτήσεις του χρήστη.

Μην κάνετε επεμβάσεις στο μηχάνημα, καθώς μπορεί να τεθεί σε κίνδυνο η ασφάλειά σας. Η STIHL δεν αναλαμβάνει καμία ευθύνη για τραυματισμούς ή υλικές ζημιές που οφείλονται στη χρήση μη εγκεκριμένων προσαρμοζόμενων εργαλείων.

Σωματική κατάσταση

Προκειμένου να εργαστείτε με το μηχάνημα, πρέπει να είστε καλά στην υγεία, ξεκούραστος και σε καλή ψυχολογική κατάσταση.

Αν για λόγους υγείας πρέπει να αποφεύγετε τη σωματική κόπωση, ρωτήστε τον γιατρό σας αν μπορείτε να εργαστείτε με μηχάνημα αυτού του είδους.

Απαγορεύεται η χρήση του μηχανήματος μετά από λήψη αλκούλ, ναρκωτικών ή φαρμάκων που μειώνουν την ικανότητα αντίδρασης.

Τομείς χρήσης

Ο φυσητήρας απομακρύνει φύλλα, κομμένο γρασίδι, χαρτί κ.λπ. σε κήπους, αθλητικά στάδια, χώρους στάθμευσης ή δρόμους πρόσβασης σε κατοικίες.

Ο κοπτικός αναρροφητήρας είναι επιπλέον σχεδιασμένος για την αναρρόφηση στεγνών φύλλων και άλλων ελαφρών, χαλαρών και άφλεκτων απορριμμάτων.

Μη χρησιμοποιείτε το μηχάνημα για διασπορά ή αναρρόφηση υλικών που είναι επικίνδυνα για την υγεία.

Μη χρησιμοποιείτε το μηχάνημα μέσα σε κλειστούς χώρους.

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται για κανέναν άλλο σκοπό, καθώς μπορεί να προκληθούν ατυχήματα ή ζημιά στο μηχάνημα. Μην κάνετε επεμβάσεις στο προϊόν, επειδή και αυτό μπορεί να οδηγήσει σε ατυχήματα ή ζημιές στο μηχάνημα.

Προϋποθέσεις για τη χρήση

Μη χρησιμοποιείτε το μηχάνημα όταν βρέχει ή χιονίζει.

Ενδυμασία και εξοπλισμός

Να φοράτε κατάλληλη ενδυμασία και εξοπλισμό.

Τα ρούχα που φοράτε πρέπει να είναι κατάλληλα για την εργασία και δεν πρέπει να σας εμποδίζουν. Να φοράτε εφαρμοστά ρούχα, π.χ. φόρμα εργασίας, όχι ποδιά.

Μη φοράτε χαλαρά ρούχα, μαντίλι, γραβάτα ή κοσμήματα που μπορεί να ρουφηχτούν μέσα στο άνοιγμα αναρρόφησης. Αν έχετε μακριά μαλλιά, δέστε τα και καλύψτε τα με κατάλληλο τρόπο (κάτω από σκούφο, κράνος κ.λπ.).

Να φοράτε γερά παπούτσια με σταθερό, αντιολισθητικό πέλμα.

Να φοράτε γυαλιά ασφαλείας και ατομικά μέσα για την προστασία της ακοής – π.χ. ωτοασπίδες.

Η STIHL διαθέτει μια πλούσια γκάμα από μέσα ατομικής προστασίας.

ελληνικά

Πριν την εργασία

Ελέγξτε το μηχάνημα.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο εφόσον είναι σε ασφαλή κατάσταση λειτουργίας – Κίνδυνος ατυχήματος!

• Ο διακόπτης/μοχλός ρύθμισης πρέπει να γυρίζει εύκολα στη θέση STOP ή 0.
• Ο διακόπτης/μοχλός ρύθμισης πρέπει να είναι στη θέση STOP ή 0.
• Το σύστημα αέρα πρέπει να είναι συναρμολογημένο σύμφωνα με τις οδηγίες.
• Για τον ασφαλή χειρισμό του μηχανήματος, οι χειρολαβές πρέπει να είναι καθαρές και στεγνές, χωρίς λάδι και ρύπους.
• Ελέγξτε την κατάσταση της φτερωτής και του περιβλήματος του ανεμιστήρα – Βλέπε το κεφάλαιο «Χρήση».

Φθορές στο περίβλημα της φτερωτής (ραγίσματα, σπασίματα) μπορούν να οδηγήσουν σε τραυματισμούς λόγω εκοφενδόνισης ξένων αντικειμένων. Αν διαπιστώσετε ζημιά στο περίβλημα της φτερωτής, απευθυνθείτε σε ειδικευμένο κατάστημα. Η STIHL συνιστά να απευθυνθείτε σε επίσημο αντιπρόσωπο της STIHL.

Μην κάνετε επεμβάσεις στα χειριστήρια και στα συστήματα ασφαλείας.

Ηλεκτρική σύνδεση

Για τη μείωση του κινδύνου ηλεκτροπληξίας:

• Η τάση και η συχνότητα του μηχανήματος (βλέπε πινακίδα τύπου) πρέπει να συμφωνούν με την τάση και τη συχνότητα του δικτύου.
• Ελέγξτε το καλώδιο τροφοδοσίας, το φις και τη μπαλαντέζα για ζημιές. Τα χρησιμοποιούμενα καλώδια, εξαρτήματα σύνδεσης και φις πρέπει να είναι σε άριστη κατάσταση και να ανταποκρίνονται στους σχετικούς κανονισμούς.
• Το καλώδιο τροφοδοσίας επιτρέπεται να συνδέεται μόνο σε κατάλληλα εγκατεστημένη πρίζα.
• Η μόνωση των καλωδίων τροφοδοσίας και επέκτασης, του φις και των συνδέσεων πρέπει να είναι σε άριστη κατάσταση.

Τοποθετείτε το καλώδιο τροφοδοσίας και τη μπαλαντέζα με κατάλληλο τρόπο:

• Οι επιμέρους αγωγοί πρέπει να έχουν τουλάχιστον την ελάχιστη διατομή – Βλέπε «Ηλεκτρική σύνδεση μηχανήματος».
• Τοποθετείτε και επισημαίνετε το καλώδιο τροφοδοσίας με κατάλληλο τρόπο, ώστε να μην πάθει ζημιά και να μην προκαλεί κίνδυνο σε τρίτους – Κίνδυνος να σκοντάψετε!

• Η πρίζα και η σύνδεση της μπαλαντέζας πρέπει να είναι στεγανές στο νερό και να τοποθετούνται με τέτοιο τρόπο ώστε να μην έρχονται σε επαφή με νερό. Η σύνδεση της μπαλαντέζας δεν επιτρέπεται να ακουμπά σε υγρό έδαφος.

• Μην αφήνετε τα καλώδια να τρίβονται σε ακμές, αιχμές ή κοφτερά αντικείμενα.

• Μην τσακίζετε τα καλώδια σε πόρτες ή παράθυρα.
• Αν τα καλώδια μπλεχτούν, αποσυνδέστε το φις και τακτοποιήστε τα.
• Να ξετυλίγετε πάντοτε ολόκληρο το καλώδιο από την ανέμη, για να αποφευχθεί ο κίνδυνος πυρκαγιάς λόγω υπερθέρμανσης.

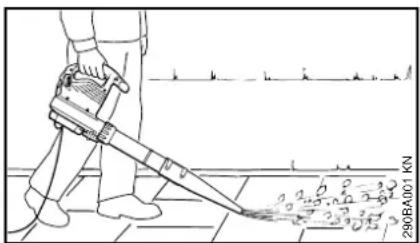

Χρήση του φυσητήρα

Ο φυσητήρας είναι σχεδιασμένος για να χρησιμοποιείται με το ένα χέρι. Ο χειριστής μπορεί να μεταφέρει τον φυσητήρα, πιάνοντάς τον από τη λαβή χειρισμού με το δεξί ή το αριστερό χέρι.

Κρατάτε το μηχάνημα πάντα σταθερά στο χέρι.

Προχωράτε με αργό βήμα, παρατηρώντας διαρκώς την περιοχή γύρω από το στόμιο του σωλήνα αέρα. Μην προχωράτε ανάποδα – Κίνδυνος να σκοντάψετε!

Χρησιμοποιείτε το μηχάνημα μόνο με συνδεμένο σωλήνα αέρα – Κίνδυνος τραυματισμού!

Το στρογγυλό μπεκ είναι κατάλληλο ειδικά για χρήση σε ανώμαλο έδαφος (π.χ. εκτάσεις με γρασίδι).

Με το πεπλατυσμένο μπεκ (περιλαμβάνεται στον βασικό εξοπλισμό ή διατίθεται χωριστά, ανάλογα με το μοντέλο) δημιουργείται ένα επίπεδο ρεύμα αέρα, που κατευθύνεται και ελέγχεται με μεγάλη ακρίβεια. Το μπεκ αυτό είναι κατάλληλο ειδικά για το καθάρισμα συμπυκνωμένων επιφανειών που είναι καλυμμένες με πριονίδι, πεσμένα φύλλα, κομμένο γρασίδι κ.λπ.

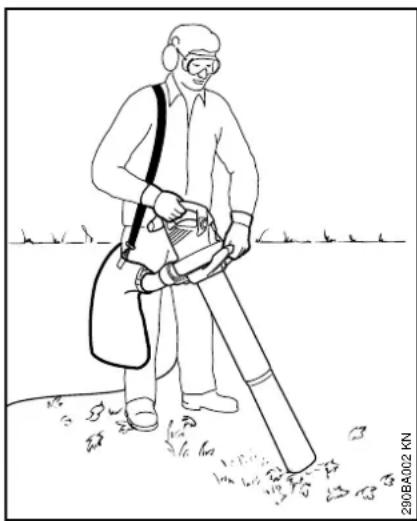

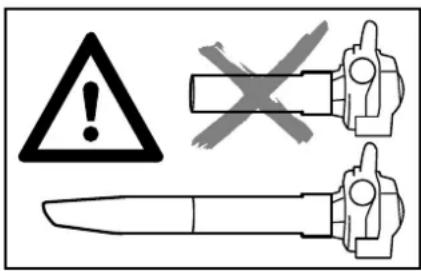

Χρήση συστήματος αναρρόφησης

Ακολουθήστε τις οδηγίες προσαρμογής στο σχετικό κεφάλαιο αυτού του εγχειριδίου χειρισμού.

Ο κοπτικός αναρροφητήρας είναι σχεδιασμένος για να χρησιμοποιείται και με τα δύο χέρια. Πρέπει να μεταφέρεται

από τον χειριστή, με το δεξί χέρι στη λαβή χειρισμού και το αριστερό χέρι τη λαβή του παξιμαδιού σύνδεσης.

Περάστε τον αορτήρα του σάκου συλλογής πάνω από τον δεξί σας ώμο, όχι σταυρωτά. Έτσι θα μπορέσετε να απομακρύνετε το μηχάνημα και τον σάκο πιο γρήγορα από το σώμα σας, αν προκύψει ανάγκη.

Χρησιμοποιείτε το μηχάνημα μόνο με συνδεμένο σωλήνα αέρα και κλειστό σάκο συλλογής – Κίνδυνος τραυματισμού!

Κατά την αναρρόφηση σκληρών αντικειμένων (π.χ. χαλίκι, πέτρες), η φτερωτή και το καπάκι του ανεμιστήρα υπόκεινται σε εξαιρετικά έντονη φθορά. Τέτοιου είδους φθορά προκαλεί μεγάλη πτώση της αναρροφητικής ικανότητας του μηχανήματος. Στην περίπτωση αυτή, απευθυνθείτε σε ένα ειδικευμένο κατάστημα. Η STIHL συνιστά να απευθυνθείτε στον επίσημο αντιπρόσωπο της STIHL.

Προσοχή κατά την αναρρόφηση υγρών φύλλων. Η φτερωτή και ο γωνιακός σωλήνας μπορεί να βουλώσουν.

Μην αναρροφάτε καυτά ή αναμμένα υλικά (π.χ. ζεστή στάχτη, αναμμένα αποτσίγαρα) – Κίνδυνος τραυματισμού από φωτιά!

Μην αναρροφάτε ποτέ εύφλεκτα υγρά (π.χ. καύσιμο) ή υλικά διαποτισμένα με εύφλεκτα υγρά – Κίνδυνος θανατηφόρου τραυματισμού από φωτιά ή έκρηξη!

Πριν ανοίξετε το προστατευτικό πλέγμα, σβήστε τον κινητήρα. Το προστατευτικό πλέγμα πρέπει να είναι πάντα κλειστό και ασφαλισμένο, όταν δεν έχει προσαρμοστεί ο σωλήνας αναρρόφησης – Κίνδυνος τραυματισμού από επαφή με την περιστρεφόμενη φτερωτή! Εκτός αυτού, μπορεί να προκληθεί ζημιά στον κινητήρα.

Κατά την εργασία

Σε περίπτωση ζημιάς στο καλώδιο τροφοδοσίας, αποσυνδέστε αμέσως το φις από την πρίζα – Κίνδυνος θανατηφόρας ηλεκτροπληξίας!

ελληνικά

Προσέχετε να μην προκαλέσετε ζημιά στο καλώδιο τροφοδοσίας. Μην το τσακίζετε, μην το σέρνετε και μην περνάτε από πάνω του με οχήματα.

Μην αποσυνδέετε το φις από την πρίζα, τραβώντας το καλώδιο τροφοδοσίας. Πιάνετε πάντα το φις!

Μην πιάνετε το φις και το καλώδιο σύνδεσης με βρεγμένα χέρια.

Μη ρίχνετε ποτέ νερά σε ηλεκτρικές συσκευές – Κίνδυνος βραχυκυκλώματος!

Σε περίπτωση κινδύνου ή έκτακτης ανάγκης, γυρίστε τον διακόπτη/μοχλό ρύθμισης στη θέση STOP ή 0.

Ο χειρισμός του μηχανήματος γίνεται από ένα μόνο άτομο. Μην αφήνετε άλλα άτομα να πλησιάζουν στην περιοχή εργασίας.

Δεν επιτρέπεται να βρίσκονται άλλα άτομα μέσα σε ακτίνα 5 m — Κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα!

Διατηρείτε την ίδια απόσταση και από αντικείμενα (οχήματα, τζάμια) – Κίνδυνος υλικών ζημιών!

Μην κατευθύνετε το ρεύμα αέρα προς άλλα άτομα ή ζώα. Το μηχάνημα μπορεί να εκσφενδονίσει μικρά αντικείμενα με μεγάλη ταχύτητα – Κίνδυνος τραυματισμού!

Κατά τη χρήση του φυσητήρα ή κοπτικού αναρροφητήρα στην ύπαιθρο ή στον κήπο, προσέξτε να μη θέσετε σε κίνδυνο μικρά ζώα.

Μην αφήνετε το μηχάνημα να λειτουργεί χωρίς επίβλεψη.

Μην αφήνετε το μηχάνημα εκτεθειμένο στη βροχή.

Προσοχή σε πλαγιές, ανώμαλο έδαφος – Κίνδυνος να γλιστρήσετε!

Προσέχετε για εμπόδια, όπως σκουπίδια, κούτσουρα, ρίζες, χαντάκια – Κίνδυνος να σκοντάψετε!

Μην εργάζεστε ποτέ ευρισκόμενος πάνω σε σκάλα ή άλλα ασταθή σημεία.

Όταν φοράτε εξαρτήματα για την προστασία της ακοής, χρειάζεται τεταμένη προσοχή και πρέπει να έχετε το νου σας για πιθανούς κινδύνους, επειδή είναι εκ των πραγμάτων μειωμένη η ικανότητά σας να αντιλαμβάνεστε προειδοποιητικούς ήχους (φωνές, συναγερμούς κ.λπ.).

Να εργάζεστε ήρεμα και με περίσκεψη, και μόνο με καλές συνθήκες ορατότητας και φωτισμού. Μουλεύετε προσεκτικά. Μη θέτετε τρίτους σε κίνδυνο.

Παρεμβάλλετε τακτικά διαλείμματα, για να αποφύγετε κούραση και κόπωση – Κίνδυνος ατυχήματος!

Μην χρησιμοποιείτε το μηχάνημα στη βροχή, ή σε βρεγμένο ή πολύ υγρό περιβάλλον.

Κατά την απομάκρυνση μεγάλων ποσοτήτων από υλικά που περιέχουν σκόνη, υπάρχει πιθανότητα να σχηματιστούν ηλεκτροστατικά φορτία τα

οποία, ανάλογα με τις συνθήκες (π.χ. σε πολύ ξερό περιβάλλον), μπορεί να εκφορτιστούν απότομα.

Αν δημιουργείται σκόνη, να φοράτε πάντοτε κατάλληλη φιλτρόμασκα.

Αν αναρροφηθεί ακατάλληλο υλικό, μπορεί να μπλοκάρει η φτερωτή. Σβήστε αμέσως το μηχάνημα και αποσυνδέστε το φις από την πρίζα. Στη συνέχεια μπορείτε να απομακρύνετε το υλικό που ευθύνεται για το μπλοκάρισμα.

Μη σπρώχνετε μικρά αντικείμενα μέσα στο περίβλημα του μηχανήματος, μέσα από το προστατευτικό πλέγμα ή το μπεκ. Η φτερωτή μπορεί να τα εκσφενδονίσει με μεγάλη ταχύτητα — Κίνδυνος τραυματισμού!

Αν διαπιστώσετε αλλαγές στη συμπεριφορά του μηχανήματος (π.χ. έντονοι κραδασμοί), διακόψτε την εργασία και αντιμετωπίστε την αιτία για την αλλαγή συμπεριφοράς.

Αν το μηχάνημα εκτεθεί σε αντικανονικές καταπονήσεις (π.χ. χτύπημα ή πτώση), ελέγξτε οπωσδήποτε την κατάστασή του πριν συνεχίσετε τη χρήση – Βλέπε επίσης κεφάλαιο «Πριν την εργασία». Ελέγξτε ειδικά τη λειπουργία των συστημάτων ασφαλείας. Αν το μηχάνημα δεν είναι απόλυτα ασφαλές, μην το χρησιμοποιήσετε σε καμία περίπτωση. Αν έχετε αμφιβολίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

Πριν απομακρυνθείτε από το μηχάνημα: Σβήστε το μηχάνημα και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα.

Μετά την εργασία

Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα.

Μην αποσυνδέετε το φις από την πρίζα, τραβώντας το καλώδιο τροφοδοσίας. Πιάνετε πάντα το φις!

Καθαρίστε το μηχάνημα από σκόνη και βρομιές. Μη χρησιμοποιείτε υλικά που διαλύουν τα λίπη.

Δονήσεις

Κατά την παρατεταμένη χρήση του μηχανήματος, οι δονήσεις που παράγονται από τον κινητήρα ενδέχεται να προκαλέσουν προβλήματα στην αιμάτωση των χεριών.

Δεν μπορεί να δοθεί μια συγκεκριμένη διάρκεια χρήσης που να ισχύει για όλες τις περιπτώσεις, επειδή εξαρτάται από διάφορους παράγοντες.

Παράγοντες που παρατείνουν τη διάρκεια χρήσης είναι π.χ.:

- Κατ άλληλη προστασία των χεριών (ζεστά γάντια)

- Τακτικά διαλείμματα

Παράγοντες που μειώνουν τη διάρκεια χρήσης είναι π.χ.:

- η ειδική, προσωπική προδιάθεση για κακή αιμάτωση (χαρακτηριστικό γνώρισμα: συχνά κρύα δάχτυλα, ρίγη)

- χαμηλή θερμοκρασία περιβάλλοντος

- η δύναμη με την οποία πιάνετε το μηχάνημα (το πολύ σφιχτό κράτημα παρεμποδίζει την αιμάτωση)

Εάν, σε περίπτωση τακτικής και παρατεταμένης χρήσης του μηχανήματος, παρουσιάζονται επανειλημμένα ενοχλήσεις από τη χρήση (π.χ. μυρμήγκιασμα στα δάχτυλα) συνιστούμε να κάνετε ιατρικές εξετάσεις.

Συντήρηση και επισκευές

Πριν από οποιαδήποτε εργασία στο μηχάνημα, αποσυνδέστε το φις από την πρίζα.

Συντηρείτε τακτικά το μηχάνημα. Εκτελείτε μόνο τις εργασίες συντήρησης και επισκευής που περιγράφονται στις οδηγίες χρήσης. Για όλες τις άλλες εργασίες, απευθυνθείτε σε ειδικευμένο κατάστημα.

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL. Οι επίσημοι αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Χρησιμοποιείτε μόνο ανταλλακτικά καλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα. Αν έχετε απορίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

Η STIHL συνιστά να χρησιμοποιήσετε μόνο γνήσια ανταλλακτικά STIHL. Οι ιδιότητες των γνήσιων προϊόντων είναι άριστα προσαρμοσμένες στο μηχάνημα και στις απαιτήσεις του χρήστη.

Εργασίες στο μηχάνημα (π.χ. αντικατάσταση του καλωδίου τροφοδοσίας) επιτρέπεται να πραγματοποιούνται μόνο από διπλωματούχους ηλεκτροτεχνίτες, για λόγους αποφυγής κινδύνων.

Καθαρίζετε τα πλαστικά μέρη με ένα πανί. Τα σκληρά απορρυπαντικά μπορεί να προκαλέσουν ζημιές στο πλαστικό.

Αν χρειάζεται, καθαρίστε τις σχισμές αναρρόφησης αέρα ψύξης στο σώμα του κινητήρα.

ελληνικά

Συναρμολόγηση φυσητήρα

- Αποσυνδέστε το φις από την πρίζα.

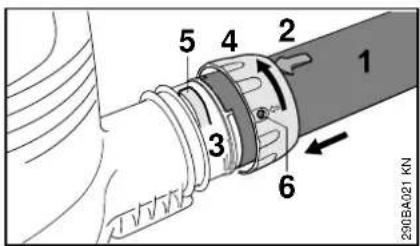

Τοποθέτηση σωλήνα αέρα BGE 61

5 4 2 1 3 6 290BA021 KN

• Ευθυγραμμίστε τις εγκοπές. Το βέλος (2) πρέπει να βρίσκεται στο πάνω μέρος του σωλήνα αέρα (1).
• Περάστε τον σωλήνα αέρα (1) στο στόμιο (3) του μηχανήματος, μέχρι να τερματίσει
• Περάστε το παξιμάδι σύνδεσης (4) πάνω στο στόμιο (3) του περιβλήματος και στρέψτε το προς την κατεύθυνση του βέλους, μέχρι η γλώσσα (5) να εφαρμόσει στο άνοιγμα (6) του παξιμαδιού

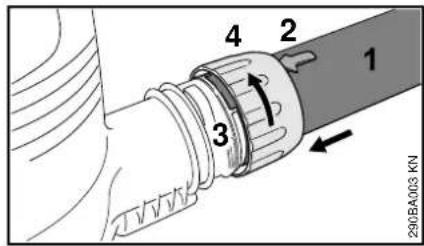

Τοποθέτηση σωλήνα αέρα BGE 71, BGE 81

Ο φυσητήρας μπορεί να τεθεί σε λειτουργία μόνο όταν ο σωλήνας αέρα έχει συνδεθεί σωστά. Το παξιμάδι σύνδεσης ενεργοποιεί έναν διακόττη, που κλείνει το κύκλωμα ρεύματος για την εκκίνηση του κινητήρα.

290BA003 KN

• Ευθυγραμμίστε τις εγκοπές. Το βέλος (2) πρέπει να βρίσκεται στο πάνω μέρος του σωλήνα αέρα (1).
• Περάστε τον σωλήνα αέρα (1) στο στόμιο (3) του μηχανήματος, μέχρι να τερματίσει
• Περάστε το παξιμάδι σύνδεσης (4) πάνω στο στόμιο (3) του φυσητήρα και στρέψτε το προς την κατεύθυνση του βέλους, μέχρι να τερματίσει. Ο διακόπης ασφαλείας ενεργοποιείται με έναν χαρακτηριστικό ήχο.

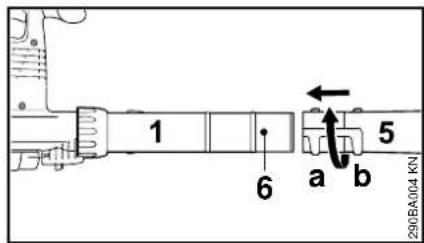

Τοποθέτηση μπεκ

1 6 a b 5 290BA004 KN

- Περάστε το μπεκ (5) στον σωλήνα αέρα (1), μέχρι το δόντι (6) να φτάσει στη θέση (a) (μακρύ) ή στη θέση (b) (κοντό). Ασφαλίστε το μπεκ, στρέφοντάς το προς την κατεύθυνση του βέλους.

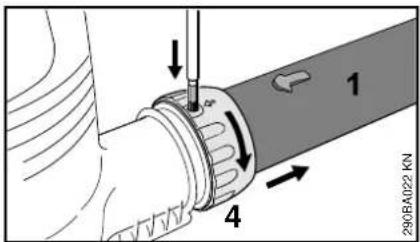

Αφαίρεση σωλήνα αέρα BGE 61

1 290BA022 KN 4

• Σβήστε τον κινητήρα.
• Πιέστε τη γλώσσα μέσα από το άνοιγμα του παξιμαδιού σύνδεσης, χρησιμοποιώντας ένα κατάλληλο εργαλείο
• Στρέψτε το παξιμάδι σύνδεσης (4) προς την κατεύθυνση του βέλους, μέχρι να τερματίσει.
• Αφαιρέστε τον σωλήνα αέρα (1).

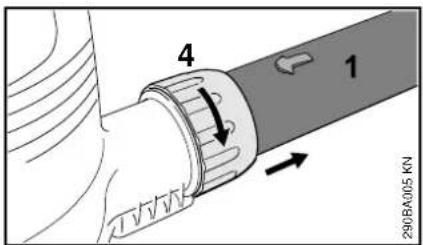

Αφαίρεση σωλήνα αέρα BGE 71, BGE 81

4 1 290BA005 KN

• Σβήστε τον κινητήρα.
• Στρέψτε το παξιμάδι σύνδεσης (4) προς την κατεύθυνση του βέλους, μέχρι να τερματίσει.
• Αφαιρέστε τον σωλήνα αέρα (1).

Συναρμολόγηση κοπτικού αναρροφητήρα

Ο κοπτικός αναρροφητήρας μπορεί να τεθεί σε λειτουργία μόνο εφόσον ο γωνιακός σωλήνας και ο σωλήνας αέρα έχουν συνδεθεί σωστά. Τα παξιμάδια σύνδεσης ενεργοποιούν έναν διακόπτη ασφαλείας, που κλείνει το κύκλωμα ρεύματος για την εκκίνηση του κινητήρα.

- Αποσυνδέστε το φις από την πρίζα.

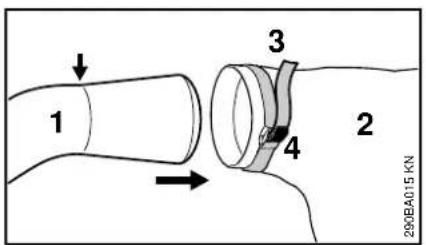

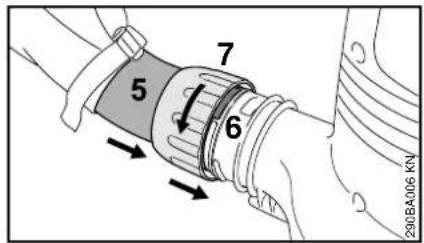

Τοποθέτηση γωνιακού σωλήνα

1 2 3 4 290BA015 KN

• Περάστε τον γωνιακό σωλήνα (1) μέσα στον σάκο συλλογής (2), μέχρι το σημάδι (βέλος).
• Σφίξτε το λουρί (3) του σάκου συλλογής και πιέστε τη γλώσσα (4).

Το φερμουάρ του σάκου συλλογής πρέπει να είναι κλειστό.

5 7 6 290BA006 KN

• Ευθυγραμμίστε τις εγκοπές.
• Περάστε τον γωνιακό σωλήνα (5) μέσα στο στόμιο (6) του φυσητήρα, μέχρι να τερματίσει.
• Περάστε το παξιμάδι σύνδεσης (7) πάνω στο στόμιο του φυσητήρα και στρέψτε το προς την κατεύθυνση του βέλους, μέχρι να τερματίσει. Ο διακόπτης ασφαλείας ενεργοποιείται με έναν χαρακτηριστικό ήχο.

Συναρμολόγηση σωλήνα αναρρόφησης

295BA080 KN

- Ευθυγραμμίστε τον σωλήνα αναρρόφησης και την προέκτασή του σύμφωνα με τα βέλη, ενώστε τα δύο τεμάχια μεταξύ τους και κουμπώστε.

Τοποθέτηση σωλήνα αναρρόφησης

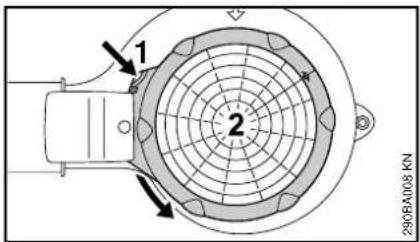

1 2 290BA008 KN

• Σβήστε τον κινητήρα.
• Πιέστε τη γλώσσα (1) στο περίβλημα του ανεμιστήρα και στρέψτε το προστατευτικό πλέγμα (2) προς την κατεύθυνση του βέλους, μέχρι να τερματίσει. Αφαιρέστε το πλέγμα.

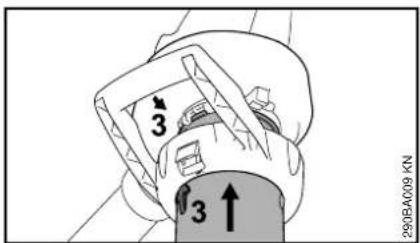

3 3 3 290BA009 KN

• Ευθυγραμμίστε τα βέλη (3).
• Περάστε τον σωλήνα αναρρόφησης στο άνοιγμα αναρρόφησης του περιβλήματος του ανεμιστήρα, μέχρι να τερματίσει.

ελληνικά

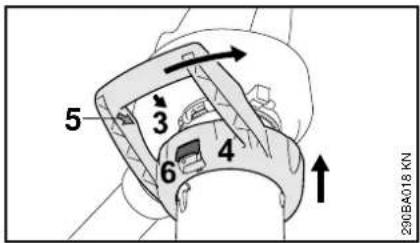

5 3 6 4 290BA018 KN

• Περάστε το παξιμάδι σύνδεσης (4) πάνω στο στόμιο του περιβλήματος του ανεμιστήρα.
• Ευθυγραμμίστε τα βέλη (3) και (5).
• Στρέψτε το παξιμάδι σύνδεσης (4) προς την κατεύθυνση του βέλους, μέχρι ο μοχλός (6) να κουμπώσει στο περίβλημα του ανεμιστήρα με έναν χαρακτηριστικό ήχο.

Αφαίρεση γωνιακού σωλήνα

1 2 290BA110 KN

• Σβήστε τον κινητήρα.
• Στρέψτε το παξιμάδι σύνδεσης (1) προς την κατεύθυνση του βέλους, μέχρι να τερματίσει.
• Αφαιρέστε τον γωνιακό σωλήνα (2).

Αφαίρεση σωλήνα αναρρόφησης

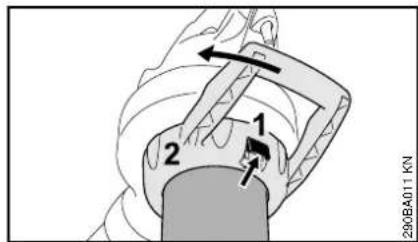

290BA011 KN 1 2

• Σβήστε τον κινητήρα.
• Ενεργοποιήστε τον μοχλό (1). Στρέψτε το παξιμάδι σύνδεσης (2) προς την κατεύθυνση του βέλους και αφαιρέστε το μαζί με τον σωλήνα αναρρόφησης.

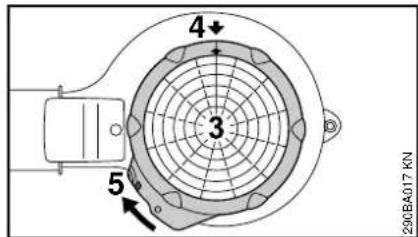

4 3 5 290BA017 KN

• Τοποθετήστε το προστατευτικό πλέγμα (3) στο άνοιγμα αναρρόφησης
• Ευθυγραμμίστε τα βέλη (4).
• Στρέψτε το προστατευτικό πλέγμα (3) προς την κατεύθυνση του βέλους, μέχρι η γλώσσα (5) να κουμπώσει στο περίβλήμα του ανεμιστήρα.

Ηλεκτρική σύνδεση μηχανήματος

Η τάση και η συχνότητα του μηχανήματος (βλέπε πινακίδα τύπου) πρέπει να συμφωνούν με την τάση και τη συχνότητα του δικτύου.

Η σύνδεση στο ηλεκτρικό δίκτυο πρέπει να προστατεύεται με ασφάλεια που να έχει τουλάχιστον τα χαρακτηριστικά που αναφέρονται στο κεφάλαιο "Τεχνικά χαρακτηριστικά".

Το μηχάνημα πρέπει να συνδέεται στην παροχή ρεύματος μέσω ασφαλειοδιακόπτη διαρροής ("ρελέ") που διακόπτει την τροφοδοσία όταν το ρεύμα διαρροής προς τη γη υπερβαίνει τα 30 mA.

Η ηλεκτρική σύνδεση πρέπει να είναι σύμφωνη με τον κανονισμό ΙΕС 60364 και τους ισχύοντες εθνικούς κανονισμούς.

Το καλώδιο επέκτασης (μπαλαντέζα) πρέπει να έχει τουλάχιστον την ελάχιστη διατομή που ισχύει για την τάση του δικτύου και το μήκος του καλωδίου.

Μήκοςμπαλαντέζας	Ελάχιστη διατομή
220 V – 240 V:
έως 20 m 1,5 mm	^2
20 m έως 50 m	2,5 mm^2
100 V – 120 V:
έως 10 m 2,0 mm	^2
10 m έως 30 m	3,5 mm^2

Ασφάλεια καλωδίου

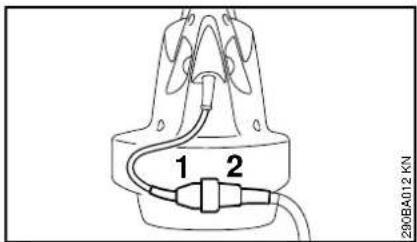

1 2 290BA012 KN

- Συνδέστε το φις (1) στην πρίζα (2) της μπαλαντέζας.

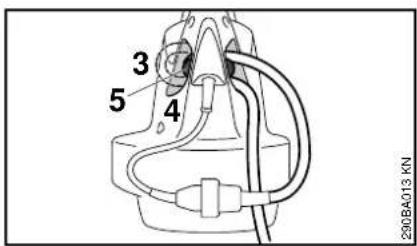

3 5 4 290BA013 KN

• Σχηματίστε μια θηλιά στη μπαλαντέζα.
• Περάστε τη θηλιά (3) μέσα από το άνοιγμα (4).
• Περάστε τη θηλιά πάνω από τον γάντζο (5) και σφίξτε την.

Σύνδεση στο ηλεκτρικό δίκτυο

Πριν τη σύνδεση στο ηλεκτρικό δίκτυο, βεβαιωθείτε ότι το μηχάνημα είναι κλειστό – βλέπε "Σβήσιμο μηχανήματος".
- Συνδέστε το φις της μπαλαντέζας σε κατάλληλα εγκατεστημένη πρίζα.

Θέση σε λειτουργία

• Πάρτε ασφαλή και σταθερή στάση.
• Κρατήστε το μηχάνημα σε θέση εργασίας.

- Γυρίστε τον διακόπτη (1) στη θέση Ι ή ΙΙ (η θέση ΙΙ δεν υπάρχει σε όλα τα μοντέλα).

Σε μηχανήματα με θέση Ι:

1 = Πλήρης ισχύς

Σε μηχανήματα με θέση I και II:

I = Μισή ισχύς II = Πλήρης ισχύς

BGE 81, SHE 81

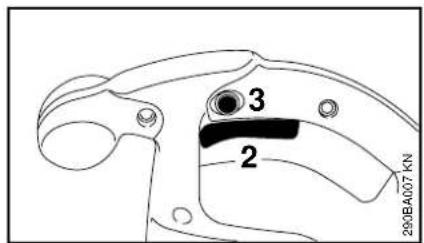

3 2 290BA007 KN

- Πιέστε τη σκανδάλη (2) της λαβής χειρισμού.

Η ισχύς του ρεύματος αέρα μπορεί να ρυθμιστεί σε συνεχή κλίμακα.

Με το κουμπί ασφάλισης (3) μπορείτε να σταθεροποιήσετε τη σκανδάλη (2) στη θέση μέγιστης ισχύος.

ελληνικά

Σβήσιμο του μηχανήματος

Πριν από μεγάλα διαλείμματα, αφαιρέστε το φις από την πρίζα.

Όταν δεν χρησιμοποιείτε το μηχάνημα, να το τοποθετείτε με τέτοιο τρόπο ώστε να μη δημιουργεί κινδύνους.

Φροντίστε ώστε το μηχάνημα να μην είναι προσιτό σε αναρμόδια άτομα.

- Γυρίστε τον διακόπτη (1) στη θέση 0.

BGE 81, SHE 81

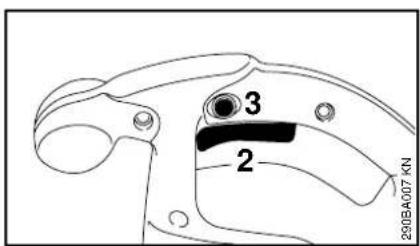

3 2 290BA007 KN

- Ελευθερώστε τη σκανδάλη (2) της λαβής χειρισμού.

Αν το κουμπί ασφάλισης (3) είναι πατημένο, πρώτα πιέστε και στη συνέχεια ελευθερώστε τη σκανδάλη.

Φύλαξη του μηχανήματος

● Καθαρίστε σχολαστικά το μηχάνημα.
- Φυλάξτε το μηχάνημα σε στεγνό και ασφαλές μέρος. Προστατέψτε το μηχάνημα από μη εξουσιοδοτημένη χρήση (π.χ. από παιδιά).

Οδηγίες συντήρησης και καθαρισμού

Τα στοιχεία που αναφέρονται στον πίνακα ισχύουν για κανονικές συνθήκες λειτουργίας. Σε δύσκολες συνθήκες (π.χ. πολλή σκόνη κ.λπ.) και με παρατεταμένους χρόνους εργασίας, τα υποδεικνυόμενα χρονικά διαστήματα πρέπει να συντομεύονται ανάλογα.		Πριν την εργασία	Μετά την εργασία, ή καθημερινά	Κάθε εβδομάδα	Κάθε μήνα	Κάθε χρόνο	Σε περίπτωση βλάβης	Σε περίπτωση ζημιάς	Σε περίπτωση ανάγκης
Πλήρες μηχάνημα	Οπτικός έλεγχος (κατάσταση)	x
	Καθάρισμα x
Λαβή χειρισμού	Έλεγχος λειτουργίας	x
Ανοίγματα αναρρόφησης αέρα ψύξης	Καθάρισμα								x
Προειδοποιητικό autokόλλητο Αλλαγή x

ελληνικά

Περιορισμός φθοράς και αποφυγή ζημιών

Τηρώντας αυτές τις οδηγίες χρήσης μπορείτε να αποφύγετε υπερβολική φθορά και ζημιές στο μηχάνημα.

Η χρήση, η συντήρηση και η αποθήκευση του μηχανήματος πρέπει να γίνονται με πιστή τήρηση των οδηγιών χρήσης.

Ο χρήστης φέρει την ευθύνη για κάθε ζημιά που οφείλεται σε μη τήρηση των οδηγιών ασφαλείας, χειρισμού ή συντήρησης. Αυτό ισχύει ειδικότερα για:

• Αλλαγές στο προϊόν που δεν έχουν εγκριθεί από τη STIHL
• Χρήση εξαρτημάτων και παρελκομένων που δεν έχουν εγκριθεί ή είναι ακατάλληλα για το μηχάνημα, ή είναι ποιοτικά υποδεέστερα του μηχανήματος
• Αντικανονική χρήση του μηχανήματος
• Χρήση του μηχανήματος σε αθλητικές εκδηλώσεις ή αγώνες
• Έμμεσες ζημιές που προκαλούνται από συνεχιζόμενη χρήση του μηχανήματος με ελαττωματικά εξαρτήματα

Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στο κεφάλαιο «Όδηγίες συντήρησης και καθαρισμού» πρέπει να πραγματοποιούνται τακτικά. Σε περίπτωση που ο χρήστης δεν είναι σε θέση να εκτελεί μόνος του αυτές τις εργασίες συντήρησης, πρέπει να τις αναθέσει σε ειδικευμένο κατάστημα.

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL. Οι επίσημοι αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Αν οι εργασίες αυτές δεν εκτελούνται έγκαιρα ή πραγματοποιούνται με ακατάλληλο τρόπο, μπορεί να προκληθούν ζημιές, την ευθύνη για τις οποίες φέρει ο ίδιος ο χρήστης. Σ' αυτές συγκαταλέγονται μεταξύ άλλων:

• Ζημιές στον ηλεκτροκινητήρα που οφείλονται σε εκπρόθεσμη ή ανεπαρκή συντήρηση (π.χ. ελλιπή καθαρισμό των σχισμών που εξασφαλίζουν την πρόσβαση αέρα ψύξης)
• Ζημίες που οφείλονται σε λάθος ηλεκτρική σύνδεση (εσφαλμένη τάση, ακατάλληλα καλώδια)
• Διάβρωση (σκουριά) ή άλλες έμμεσες ζημιές που οφείλονται σε ακατάλληλη αποθήκευση
• Ζημιές στο μηχάνημα λόγω χρήσης ποιοτικά υποδεέστερων ανταλλακτικών

Εξαρτήματα που υπόκεινται σε φυσιολογική φθορά

Πολλά εξαρτήματα του μηχανήματος υπόκεινται σε φυσιολογική φθορά που παρουσιάζεται κατά την κανονική χρήση και πρέπει να αντικαθίστανται κατά διαστήματα, ανάλογα με το είδος και τη διάρκεια χρήσης. Σ' αυτά συγκαταλέγονται μεταξύ άλλων:

• Φτερωτή φυσητήρα
• Σάκος συλλογής

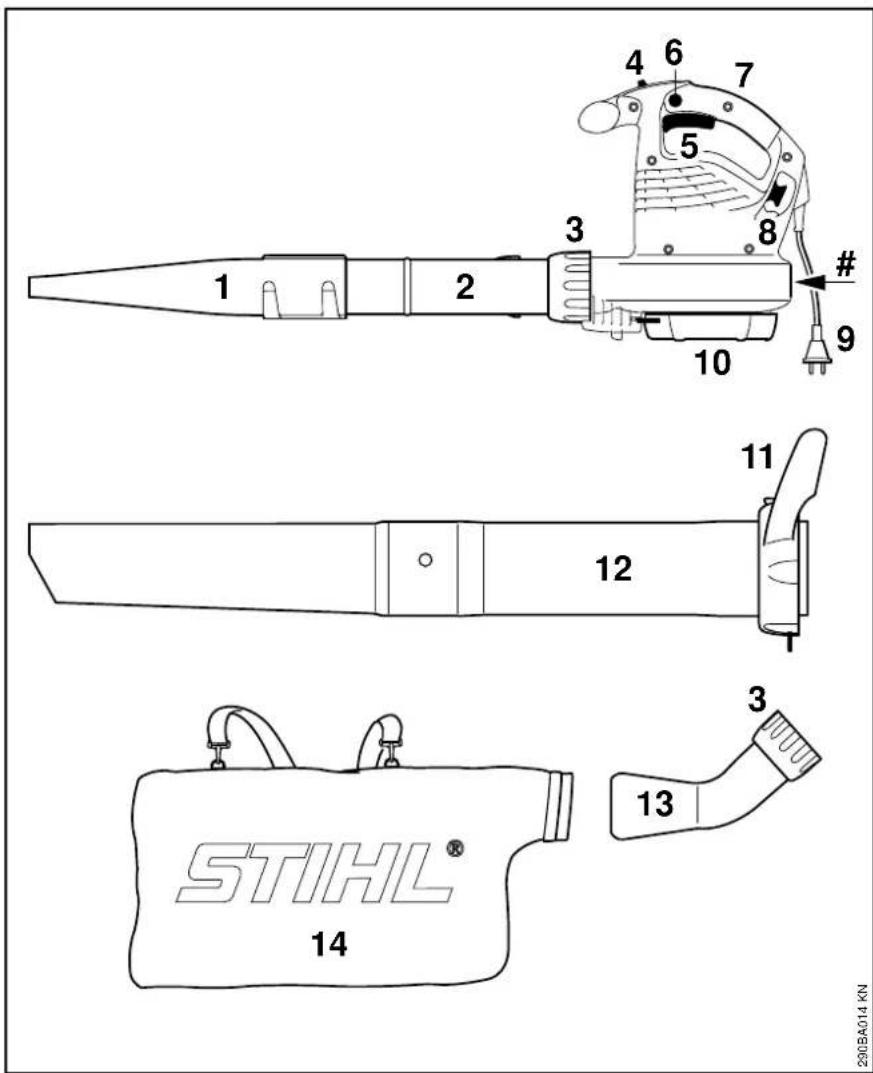

Κύρια μέρη του μηχανήματος

1 2 3 4 6 7 5 8 # 9 10 11 12 STIHL® 13 14 290BA014 KN

1 Επίπεδο μπεκ
2 Σωλήνας αέρα
3 Παξιμάδι σύνδεσης
4 Διακόπτης (μόνο BGE 61, BGE 71, SHE 71)
5 Μοχλός ρύθμισης (μόνο BGE 81, SHE 81)
6 Κουμπί σταθεροποίησης (μόνο BGE 81, SHE 81)
7 Λαβή χειρισμού
8 Γάντζος δεσίματος καλωδίου
9 Φις
10 Προστατευτικό πλέγμα
11 Παξιμάδι σύνδεσης με λαβή*
12 Σωλήνας αναρρόφησης*
13 Γωνιακός σωλήνας*
14 Σάκος συλλογής*

Αριθμός μηχανήματος

ελληνικά

Τεχνικά χαρακτηριστικά

Κινητήρας BGE 61

Μοντέλο 120 V

Χαρακτηριστικά 120 V, 60 Hz,

ηλεκτρικού δικτύου 9,2 Α

Ασφάλεια 15 Α

Ισχύς 1100 W

Κατηγορία προστασίας Ⅱ回

Μοντέλο 240 V

Характηριστικά 240 V, 50 Hz,

ηλεκτρικού δικτύου 4,8 Α

Ασφάλεια 10 Α

Ισχύς 1100 W

Κατηγορία προστασίας Ⅱ回

Κινητήρας BGE 71 / SHE 71

Μοντέλο 120 V

ηλεκτρικού δικτύου 9,2 Α

Ασφάλεια 15 Α

Ισχύς 1100 W

Κατηγορία προστασίας Ⅱ回

Μοντέλο 230 V

ηλεκτρικού δικτύου 4,8 Α

Ασφάλεια 10 Α

Ισχύς 1100 W

Κατηγορία προστασίας Ⅱ回

Μοντέλο 230 V - 240 V

Χαρακτηριστικά 230 V - 240 V,

ηλεκτρικού δικτύου 50 Hz, 4,8 A

Ασφάλεια 10 Α

Ισχύς 1100 W

Κατηγορία προστασίας Ⅱ回

Κινητήρας BGE 81 / SHE 81

Μοντέλο 230 V

Характηριστικά 230 V, 50 Hz,

ηλεκτρικού δικτύου 6,1 Α

Ασφάλεια 10 Α

Ισχύς 14 00 W

Κατηγορία προστασίας Ⅱ回

Μοντέλο 230 V - 240 V

Характнріστικά 230 V - 240 V,

ηλεκτρικού δικτύου 50 Hz, 6,1 A

Ασφάλεια 10 Α

Ισχύς 1400 W

Κατηγορία προστασίας Ⅱ回

Μέγιστη παροχή αέρα

Λειτουργία ως Λειτουργία αναρροφητήρ ως φυσητήρα α

BGE 61 670 m ^3 /h ---

BGE 71 670 m ^3 /h 580 m ^3 /h

BGE 81 750 m ^3 /h 650 m ^3 /h

SHE 71 670 m ^3 /h 580 m ^3 /h

SHE 81 750 m ^3 /h 650 m ^3 /h

Ταχύτητα αέρα με συνδεμένο μπεκ

Λειτουργία ως φυσητήρα

BGE 61 66 m/s

BGE 71 66 m/s

BGE 81 76 m/s

SHE 71 66 m/s

SHE 81 76 m/s

Διαστάσεις

Πλάτος 210 mm

'Υψος 334 mm

Báθος 330 mm

Bápoç

BGE 61 3,0 kg

BGE 71 3,0 kg

BGE 81 3,3 kg

SHE 71 4,1 kg

SHE 81 4,4 kg

Τιμές θορύβου και ταλαντώσεων

Για τον προσδιορισμό των τιμών

θορύβου και ταλαντώσεων εξετάστηκε η λειτουργία με ονομαστικό ανώτατο αριθμό στροφών.

Για περισσότερες πληροφορίες σχετικά με τη συμμόρφωση προς την Οδηγία 2002/44/EK για την έκθεση των

εργαζομένων σε κραδασμούς, βλέπε την ιστοσελίδα www.stihl.com/vib/.

Συνεχής στάθμη ηχητικής πίεσης Lp κατά ISO 11201

	Kata tη
Kata tη	λειουργία ως
λειουργία ως	αναρροφητήρ
φυσητήρα	α

BGE 71 85 dB(A) 85 dB(A)

BGE 81 89 dB(A) 88 dB(A)

SHE 71 85 dB(A) 85 dB(A)

SHE 81 89 dB(A) 88 dB(A)

Στάθμη ηχητικής ισχύος L _w κατά ISO 3744

	Kata tη
Kata tη	λειουργία ως
λειουργία ως	αναρροφητήρ
φυσητήρα	α

BGE 71 100 dB(A) 101 dB(A)

BGE 81 103 dB(A) 103 dB(A)

SHE 71 100 dB(A) 101 dB(A)

SHE 81 103 dB(A) 103 dB(A)

Δονήσεις α _h κατά ISO 20643

Κατά τη λειτουργία ως φυσητήρα

Χειρολαβή δεξιά

BGE 71 1 m/s ^2

BGE 81 4,1 m/s ^2

SHE 71 1 m/s ^2

SHE 81 4,1 m/s ^2

Κατά τη λειτουργία ως αναρροφητήρα

	Χειρολαβήδεξιά		Χειρολαβήαριστερά
BGE 71 0,8 m/s	^2		1,2 m/s ^2
BGE 81 2,6 m/s	^2		5,6 m/s ^2
SHE 71 0,8 m/s	^2		1,2 m/s ^2
SHE 81 2,6 m/s	^2		5,6 m/s ^2

Για τη στάθμη ηχητικής πίεσης και τη στάθμη ηχητικής ισχύος, ο συντελεστής Κ- κατά RL 2006/42/EG = 2,5 dB(A). Για την τιμή δονήσεων, ο συντελεστής Κ- κατά RL 2006/42/EG = 2,0 m/s².

REACH

REACH είναι το διακριτικό όνομα ενός κανονισμού των ΕΚ για την καταχώριση, την αξιολόγηση και την αδειοδότηση χημικών προϊόντων.

Για πληροφορίες σχετικά με την τήρηση του συστήματος REACH σύμφωνα με τον κανονισμό (ΕΚ) υπ' αρ. 1907/2006, βλέπε www.stihl.com/reach

Πρόσθετος εξοπλισμός

– Προσαρμοζόμενο σετ αναρρόφησης (μόνο για BGE 71, BGE 81)
- Προσαρμοζόμενο σετ καθαρισμού υδρορροών
- Γωνιακό επίπεδο μπεκ

Για τις τελευταίες πληροφορίες σχετικά με τα παραπάνω ανταλλακτικά και άλλο πρόσθετο εξοπλισμό, απευθυνθείτε στον επίσημο αντιπρόσωπο της STIHL.

ελληνικά

Οδηγίες επισκευής

Ο χρήστης του μηχανήματος επιτρέπτεται να εκτελεί μόνο τις εργασίες καθαρισμού και συντήρησης που περιγράφονται σ' αυτές τις οδηγίες χειρισμού. Όλες οι υπόλοιπες επισκευές επιτρέπτεται να πραγματοποιηθούν μόνο από ειδικευμένο κατάστημα.

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL. Οι επίσημοι αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Για τις επισκευές επιτρέπεται να χρησιμοποιούνται μόνο ανταλλακτικά που έχουν εγκριθεί από τη STIHL για χρήση σ' αυτό το μηχάνημα, ή ανταλλακτικά του ίδιου τύπου από τεχνικής άποψης. Χρησιμοποιείτε μόνο ανταλλακτικά καλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα.

Η STIHL συνιστά να χρησιμοποιήσετε γνήσια ανταλλακτικά STIHL.

Τα γνήσια ανταλλακτικά STIHL αναγνωρίζονται από τον κωδικό STIHL, τον λογότυπο STIHL ^® και ενδεχομένως από το σήμα ανταλλακτικών STIHL G_e (σε μικρά εξαρτήματα ενδέχεται να υπάρχει μόνο το σήμα).

Απόρριψη

181BA003 KN

Οι ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Φροντίστε για τη σωστή διάθεση της συσκευής, των εξαρτημάτων και της συσκευασίας της, σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος.

Δήλωση συμμόρφωσης ΕΚ

Κατασκευαστής: S T I H L

Τύπος:

G

E

BGE 71

BGE 81

SHE 71

SHE 81

Αριθμός σειράς: 4811

ανταποκρίνεται στις προδιαγραφές κατ' εφαρμογή των οδηγιών 2006/42/ΕΚ, 2000/14/ΕΚ και 2004/108/ΕΚ και έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα εξής πρότυπα:

IEC 60335-2-100, EN 55014-1,

EN 55014-2, EN 60335-1,

EN 61000-3-2, EN 61000-3-3

Ο προσδιορισμός της μετρημένης και εγγυημένης στάθμης ηχητικής ισχύος πραγματοποιήθηκε σύμφωνα με τη μέθοδο που αναφέρεται στην Οδηγία 2000/14/ΕΚ, παράρτημα V, εφαρμόζοντας το πρότυπο ISO 11094.

Μετρημένη στάθμη ηχητικής ισχύος

BGE 71: 98 dB(A)

BGE 81: 101 dB(A)

SHE 71: 98 dB(A)

SHE 81: 100 dB(A)

Εγγυημένη στάθμη ηχητικής ισχύος

BGE 71: 100 dB(A)

BGE 81: 103 dB(A)

SHE 71: 100 dB(A)

SHE 81: 102 dB(A)

Διατήρηση τεχνικού φακέλου:

Το έτος κατασκευής και ο αριθμός του μηχανήματος αναγράφονται στο μηχάνημα.

Επικεφαλής Τομέα Διαχείρισης

Ομάδων Προϊόντων

Πιστοποιητικό ποιότητας

ZERTIFIZIERTES DIN ISO 9001 QUALITÄTSMANAGEMENTSYSTEM 000BA025 LÄ

Όλα τα προϊόντα STIHL ανταποκρίνονται στις πιο αυστηρές απαιτήσεις ποιότητας.

Με την πιστοποίηση από ανεξάρτητο οργανισμό παρέχεται στην STIHL η βεβαίωση ότι όλα τα προϊόντα της, σε ό,τι αφορά τον σχεδιασμό, την ποιότητα των υλικών, την κατασκευή, τη συναρμολόγηση, την τεκμηρίωση και την εξυτηρέτηση πελατών, ικανοποιούν τις αυστηρές απαιτήσεις του διεθνούς προτύπου ISO 9001 σχετικά με τα συστήματα διασφάλισης ποιότητας.

ελληνικά

Spis treści
