MODE D'EMPLOI SH 56 STIHL

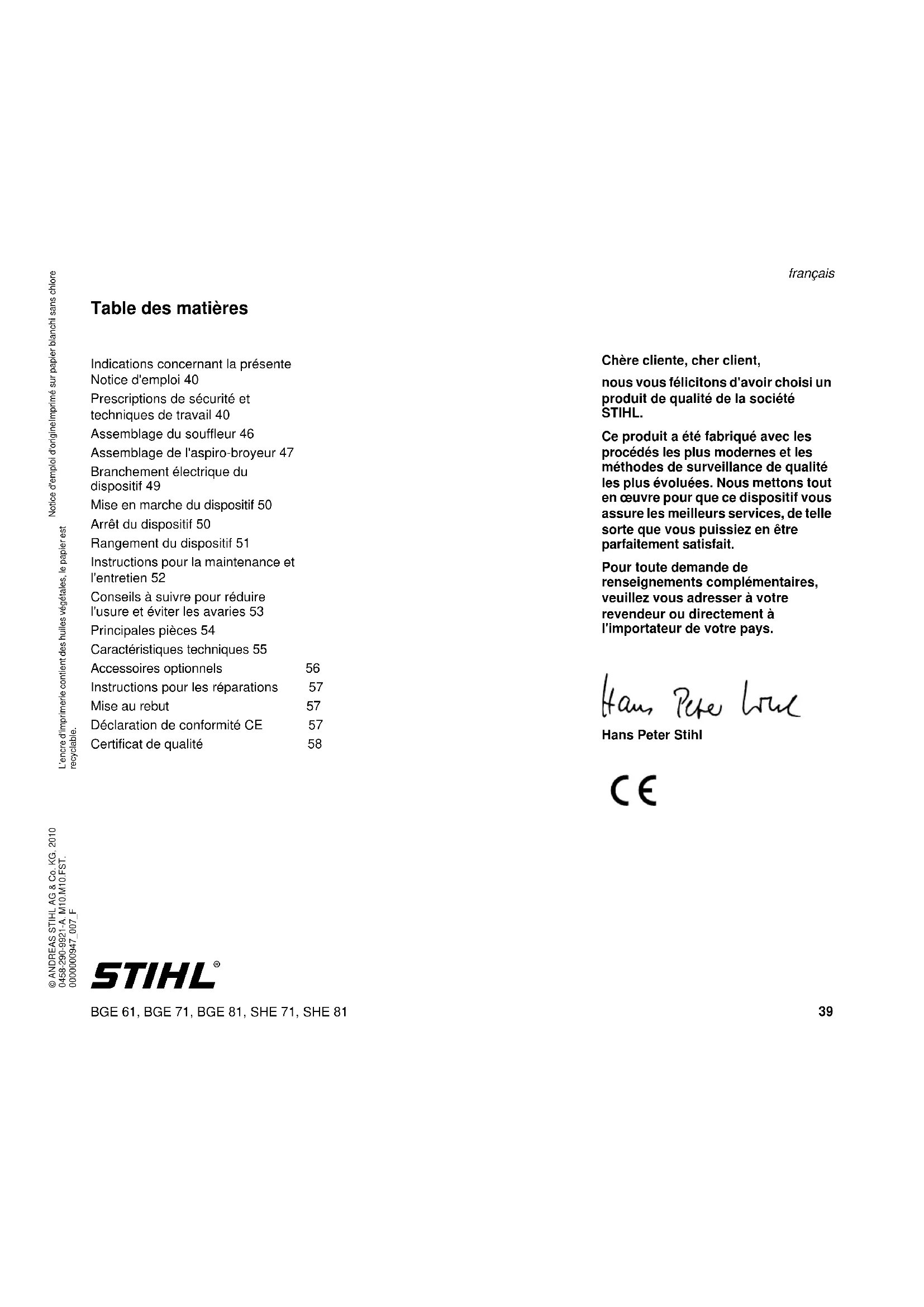

Indications concernant la présente
Notice d'emploi 40
Prescriptions de sécurité et
techniques de travail 40
Assemblage du souffleur 46
Assemblage de l'aspiro-broyeur 47

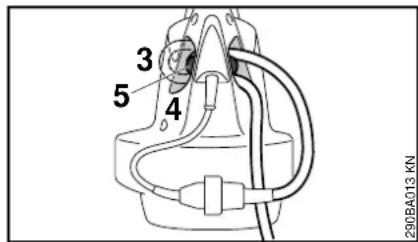

Branchement électrique du dispositif 49

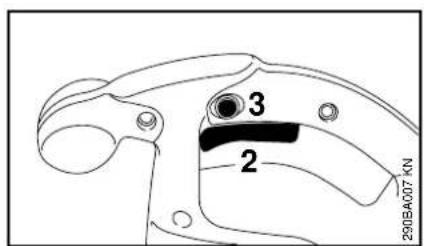

Mise en marche du dispositif 50
Arrêt du dispositif 50
Rangement du dispositif 51
Instructions pour la maintenance et
l'entretien 52
Conseils à suivre pour réduire
l'usure et éviter les avaries 53

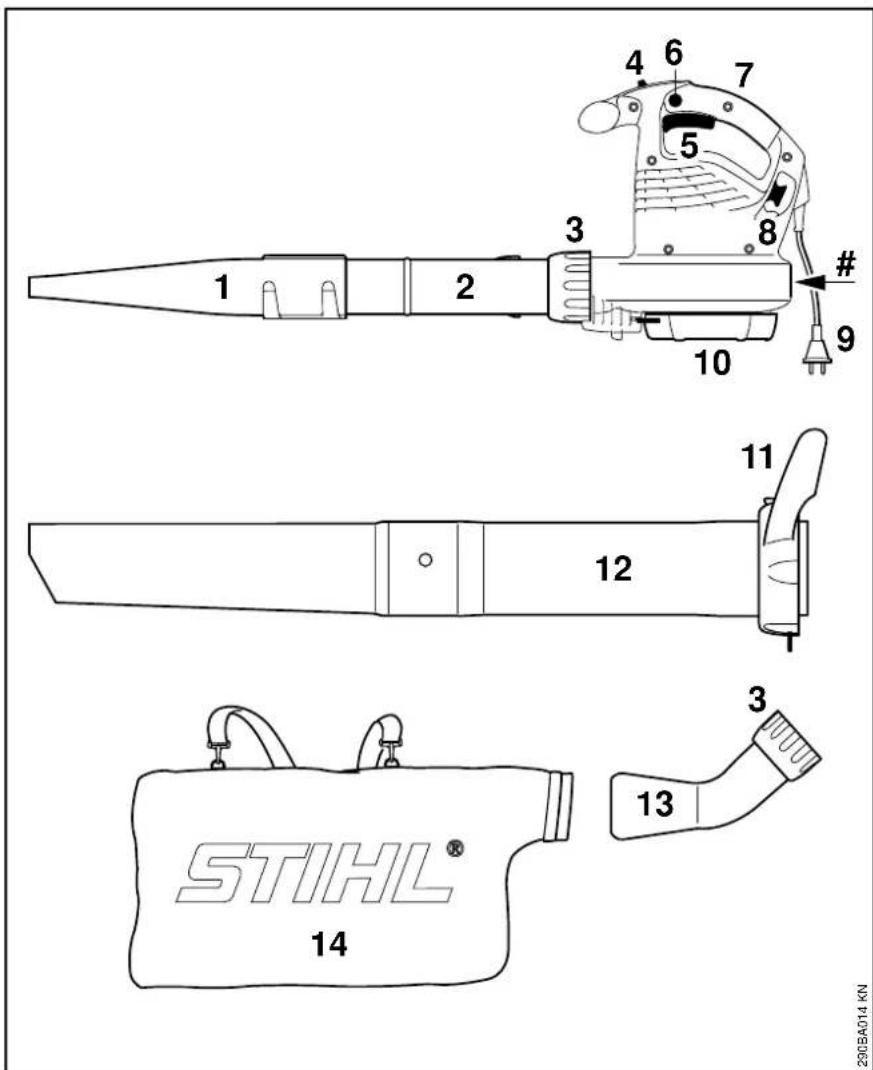

Principales pièces 54
Caractéristiques techniques 55
Accessoires optionnels 56
Instructions pour les réparations 57
Mise au rebut 57
Déclaration de conformité CE 57
Certificat de qualité 58
STIHL®
nous vous félicitons d'avoir choisi un produit de qualité de la société STIHL.
Ce produit a été fabriqué avec les procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que ce dispositif vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.
Pour toute demande de renseignements complémentaires, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.
Ham Pete Wu
Hans Peter Stihl
C€
français
Indications concernant la présente Notice d'emploi
Pictogrammes
Tous les pictogrammes appliqués sur le dispositif sont expliqués dans la présente Notice d'emploi.
Repérage des différents types de textes
Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.
Avertissement contre un risque de détérioration du dispositif ou de certains composants.
Développement technique
La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.
On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.
Prescriptions de sécurité et techniques de travail
Pour travailler avec cette machine, il faut respecter des règles de sécurité particulières. Le fonctionnement à l'électricité présente aussi des dangers particuliers.
Avant la première mise en service, lire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque d'occasionner un accident grave, voire même mortel.
Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.
Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.
Les jeunes encore mineurs ne sont pas autorisés à travailler avec la machine – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.
Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.
Lorsque la machine n'est pas utilisée, il faut la ranger de telle sorte qu'elle ne présente pas de risque pour d'autres personnes. Assurer la machine de telle sorte qu'elle ne puisse pas être utilisée sans autorisation. Retirer la fiche de la prise de courant.
L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.
Ne prêter ou louer la machine qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.
Le cas échéant, tenir compte des prescriptions nationales et des réglementations locales qui précisent les créneaux horaires à respecter pour le travail avec des machines bruyantes.
L'utilisation de rallonges qui ne conviennent pas peut être dangereuse. Pour l'utilisation en plein air, utiliser exclusivement des rallonges homologuées pour une telle utilisation, portant les codes et symboles pertinents, et composées de fils de section suffisante.
Ne jamais saisir la fiche, le cordon d'alimentation électrique ou la rallonge, ni les connecteurs, avec les mains mouillées.
Avant de commencer le travail, vérifier chaque fois la machine pour s'assurer qu'elle se trouve en bon état de fonctionnement. Faire tout particulièrement attention au cordon d'alimentation électrique, à la fiche de branchement sur le secteur et aux dispositifs de sécurité.
Il est interdit d'utiliser la machine si ses composants ne sont pas tous dans un état impeccable.
Avant toute intervention sur la machine : retirer la fiche de la prise de courant !
Pour le nettoyage de cette machine, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pièces de la machine.
Ne pas nettoyer la machine au jet d'eau.
Accessoires et pièces de rechange
Monter exclusivement des pièces ou accessoires autorisés par STIHL pour cette machine ou des pièces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des pièces ou accessoires de haute qualité. Sinon, des accidents pourraient survenir et la machine risquerait d'être endommagée.
STIHL recommande d'utiliser des pièces et accessoires d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce produit, et pour satisfaire aux exigences de l'utilisateur.
N'apporter aucune modification à cette machine – cela risquerait d'en compromettre la sécurité. STIHL décline toute responsabilité pour des blessures ou des dégâts matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.
Aptitudes personnelles
L'utilisateur de la machine doit être reposé, en bonne santé et en bonne condition physique.
Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter un médecin et lui demander si elle peut travailler avec un dispositif à moteur.
Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.
Domaines d'utilisation
Le souffleur convient pour balayer les feuilles mortes, l'herbe, les papiers etc. par ex. sur les parkings, dans les jardins, dans les stades ou dans la cour d'une propriété.
L'aspiro-broyeur est conçu pour l'aspiration de feuilles mortes sèches et d'autres détritus ininflammables, légers et non compactés.
Ne pas balayer ou aspirer des matières nocives.
Ne pas utiliser la machine dans des locaux fermés.
L'utilisation de cette machine pour d'autres travaux est interdite et risquerait de provoquer des accidents ou d'endommager la machine.
N'apporter aucune modification à ce produit – cela aussi pourrait l'endommager ou causer des accidents.
Conditions d'utilisation
Ne pas travailler avec cette machine en cas de pluie ou de chute de neige, ni dans une atmosphère très humide.
Vêtements et équipement
Porter des vêtements et équipements de protection réglementaires.
Les vêtements doivent être fonctionnels et garantir une liberté de mouvement totale. Porter des vêtements bien ajustés, une combinaison, mais pas une blouse de travail.
Ne porter ni châle, cra- vate ou bijoux, ni vêtements flottants ou bouffants qui risque- raient de pénétrer dans la prise d'air. Les personnes aux cheveux longs doi- vent les nouer et les assurer (foulard, cas- quette, casque etc.).
Porter des chaussures robustes avec semelle crantée antidérapante.
français
Porter des lunettes de protection et un dispositif antibruit « personnel » — par ex. des capsules protège-oreilles.
STIHL propose une gamme complète d'équipements pour la protection personnelle.
Avant d'entreprendre le travail
Contrôle de la machine
Il est interdit d'utiliser la machine si elle ne se trouve pas en parfait état de fonctionnement – risque d'accident !
- L'interrupteur / le levier de commande doit pouvoir être facilement amené dans la position STOP ou 0 ;
- l'interrupteur / le levier de commande doit se trouver en position STOP ou 0 ;
- le dispositif de soufflage doit être monté conformément aux prescriptions ;
- les poignées doivent être propres et sèches – sans huile ni autres salissures – pour que l'on puisse manier la machine en toute sécurité ;
- contrôler l'état de la turbine et du carter de turbine - voir « Utilisation ».
Une usure du carter de turbine (fissuration, ébréchures) peut entraîner un risque de blessure par suite de la projection de corps étrangers. En cas d'endommagement du carter de turbine,
consulter le revendeur spécialisé – STIHL recommande de s'adresser au revendeur spécialisé STIHL.
N'apporter aucune modification aux dispositifs de commande et de sécurité.
Branchement électrique
Pour réduire le risque de choc électrique :
- la tension et la fréquence de la machine (voir plaque signalétique) doivent correspondre à la tension et à la fréquence du secteur ;
- contrôler si le cordon d'alimentation électrique, la fiche de branchement sur le secteur et la rallonge ne sont pas endommagés. Il est interdit d'utiliser des câbles, prises ou fiches endommagés ou des rallonges non conformes aux prescriptions ;
- brancher la machine seulement sur une prise de courant installée conformément aux prescriptions ;
- veiller à ce que l'isolement du cordon d'alimentation électrique et de la rallonge, la fiche et la prise soient dans un état impeccable.
Poser correctement le cordon d'alimentation électrique et la rallonge :
- Veiller à ce que les différents câbles aient les sections minimales requises – voir « Branchement électrique du dispositif » ;
- poser le cordon d'alimentation électrique et le signaliser de telle sorte qu'il ne risque pas d'être endommagé et ne présente pas de risque pour d'autres personnes - veiller à ce que personne ne risque de trébucher !
- la fiche et la prise de la rallonge doivent être du type protégé contre les projections d'eau ou disposées de telle sorte qu'elles ne risquent pas d'entrer en contact avec de l'eau - la fiche et la prise de la rallonge ne doivent en aucun cas se trouver dans l'eau ;
- veiller à ce que les câbles ne frottent pas sur des arêtes vives ou des objets pointus ou acérés ;
- ne pas les pincer dans une porte ou une fenêtre entrouverte ;
- si les câbles sont emmêlés - débrancher la fiche de la prise de courant et démêler les câbles ;
- toujours débobiner complètement le câble de l'enrouleur, pour éviter une surchauffe et un risque d'incendie.

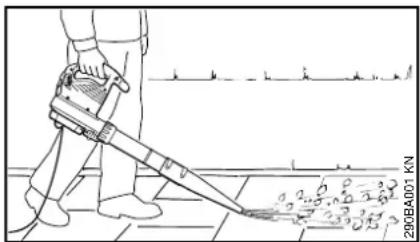

Utilisation du souffleur
Le souffleur est conçu pour être manié d'une main. L'utilisateur peut le porter en tenant la poignée de commande de la main droite ou de la main gauche.
Toujours tenir fermement la machine.
Toujours travailler en avançant lentement – toujours surveiller la zone de sortie d'air du tube de soufflage – ne pas marcher à reculons – pour ne pas risquer de trébucher !

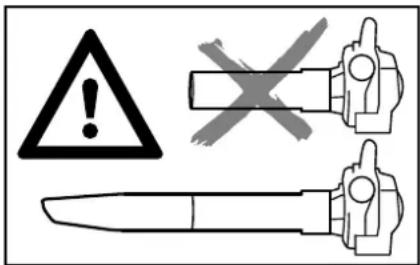

N'utiliser la machine qu'avec le tube de soufflage intégralement monté – risque de blessure !
La buse ronde convient tout particulièrement pour l'utilisation sur des surfaces irrégulières (par ex. espaces verts, pelouses).
Avec la buse plate (jointe à la livraison ou livrable comme accessoire optionnel), on obtient un jet d'air plat qui peut être contrôlé avec une très grande précision ; elle convient tout particulièrement pour nettoyer des surfaces planes couvertes de sciure de bois, de feuilles mortes, d'herbe coupée etc.

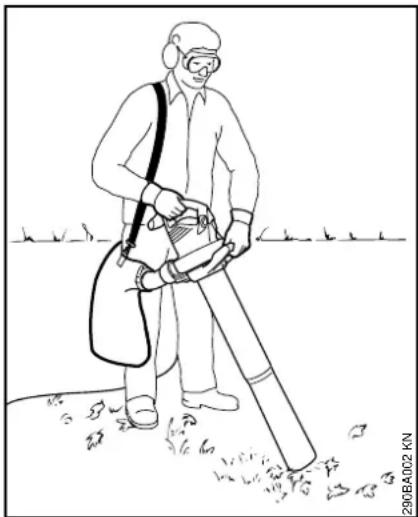

Utilisation du kit aspirateur
Pour les instructions particulières à suivre au montage, voir le chapitre correspondant de la présente Notice d'emploi.
L'aspiro-broyeur est conçu pour être manié à deux mains. L'utilisateur doit tenir la poignée de commande de la main droite et la poignée de l'écrouchapeau de la main gauche.
Passer le harnais du sac de ramassage sur l'épaule droite – ne pas le porter en bandoulière, pour pouvoir se dégager rapidement de l'ensemble de la machine avec sac de ramassage en cas d'urgence.
N'utiliser la machine qu'avec le tube d'aspiration intégralement monté et le sac de ramassage monté et fermé – risque de blessure !.
À l'aspiration de matières abrasives (par ex. gravillons, pierres etc.), la turbine et son carter sont soumis à une très forte usure. Cette usure se traduit par une forte baisse de la puissance d'aspiration. Dans ce cas, consulter le revendeur spécialisé. STIHL recommande de s'adresser au revendeur spécialisé STIHL.
Faire attention en aspirant des feuilles mortes mouillées – elles risquent d'engorger la turbine et le raccord coudé.
Ne pas aspirer des matières très chaudes ou incandescentes (par ex. des cendres encore chaudes, des mégots incandescents) – risque de blessure par suite d'un incendie !
français
Ne jamais aspirer des liquides inflammables (par ex. du carburant) ou des matières imbibées de liquide inflammable – ris-que de blessures mortelles par suite d'un incendie ou d'une explosion !
Avant d'ouvrir la grille de protection, arrêter le moteur. Lorsque le tube d'aspiration n'est pas monté, la grille de protection doit toujours être fermée et verrouillée – risque de contact avec des pièces en rotation – risque de blessure ! D'autre part, le moteur risquerait d'être endommagé.
Au cours du travail
En cas d'endommagement du cordon d'alimentation électrique, retirer immédiatement la fiche de la prise de courant – danger de mort par électrocution !
Ne pas endommager le cordon d'alimentation électrique en roulant dessus, en l'écrasant, en l'étirant etc.
Pour sortir la fiche de la prise de courant, ne pas tirer sur le cordon d'alimentation électrique, mais toujours saisir la fiche.
Ne toucher à la fiche de branchement sur le secteur et au cordon d'alimentation électrique qu'avec les mains sèches.
Ne jamais nettoyer des machines ou appareils électriques au jet d'eau – risque de court-circuit !
En cas d'urgence ou de danger imminent – placer le levier de commande / l'interrupteur dans la position STOP ou 0.
La machine doit être maniée par une seule personne – ne pas tolérer la présence d'autres personnes dans la zone de travail.
À part l'utilisateur, personne ne doit se trouver dans un rayon de 5 m de la machine en marche – risque de blessure par des objets projetés !
Respecter également cette distance par rapport à des véhicules garés, vitres etc. – pour éviter de causer des dégâts matériels !
Ne jamais souffler en direction de personnes ou d'animaux – la machine peut soulever de petits objets et les projeter à grande vitesse – risque d'accident !
En balayant avec le souffleur et en travaillant avec l'aspiro-broyeur (aussi bien dans la nature que dans les jardins), faire attention aux petits animaux pour ne pas les mettre en danger.
Ne jamais laisser la machine en marche sans surveillance.
Ne pas laisser la machine en plein air par temps de pluie.
Faire attention sur les terrains en pente ou irréguliers – risque de dérapage !
Faire attention aux obstacles : souches d'arbres, racines, fossés ou objets quelconques qui pourraient se trouver sur le sol – pour ne pas risquer de trébucher !
Ne jamais travailler sur une échelle ou sur un échafaudage instable.
En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention – parce que des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.
Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage. Prendre les précautions utiles pour exclure le risque de blesser d'autres personnes.
Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuisement qui pourrait entraîner un accident !
Ne pas travailler avec la machine sous la pluie, à un endroit mouillé ou dans une ambiance très humide.
Un soufflage soulevant de grandes quantités de poussière peut produire des charges électrostatiques qui, dans des conditions très défavorables (par ex. dans une atmosphère très sèche), risquent de se décharger brusquement.
En cas de dégagement de poussière, toujours porter un masque antipoussière.
Si l'on aspire des matières qui ne conviennent pas, la turbine risque de se bloquer. Arrêter alors immédiatement le moteur et débrancher la fiche du secteur. C'est seulement après avoir pris ces précautions que l'on peut extraire les matières qui ont causé le blocage.
N'introduire aucun objet dans le carter de turbine, à travers la grille de protection ou par la buse. La turbine pourrait projeter de tels objets à haute vitesse – risque de blessure !
En cas de variation sensible des caractéristiques de fonctionnement (par ex. plus fortes vibrations), interrompre le travail et éliminer les causes de ce changement.
Si la machine a été soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a été soumise à des efforts violents, en cas de choc ou de chute), avant de la remettre en marche, il faut impérativement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant le travail ». Contrôler aussi la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser la machine si elle ne se trouve pas dans l'état impeccable requis pour garantir son fonctionnement en toute sécurité. En cas de doute, consulter le revendeur spécialisé.
Avant de quitter la machine : l'arrêter – retirer la fiche de la prise de courant.
Après le travail
Débrancher la fiche de la prise de courant.
Pour sortir la fiche de la prise de courant, ne pas tirer sur le cordon d'alimentation électrique, mais toujours saisir la fiche.
Enlever la poussière et les saletés déposées sur la machine – ne pas employer de produits dissolvant la graisse.
Vibrations
Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »).
Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
Les précautions suivantes permettent de prolonger la durée d'utilisation :
– garder les mains au chaud (porter des gants chauds) ;
- faire des pauses.
Les facteurs suivants raccourcissent la durée d'utilisation :
- tendance personnelle à souffrir d'une mauvaise irrigation sanguine (symptômes : doigts souvent froids, fourmillements) ;
- utilisation à de basses températures ambiantes ;
- effort exercé sur les poignées (une prise très ferme gène l'irrigation sanguine).
Si l'on utilise régulièrement la machine pendant de longues périodes et que les symptômes indiqués ci-avant (par ex. fourmillements dans les doigts) se manifestent à plusieurs reprises, il est recommandé de se faire ausculter par un médecin.
Maintenance et réparations
Avant toute intervention sur le dispositif : retirer la fiche de la prise de courant !
Le dispositif doit faire l'objet d'une maintenance régulière. Exécuter exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
français
Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif pourrait être endommagé. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce dispositif, compte tenu des exigences de l'utilisateur.
Pour éviter les risques d'électrocution ou autres, les opérations de maintenance ou les réparations de l'appareil (par ex. le remplacement du cordon d'alimentation électrique) doivent être effectuées exclusivement par un électricien professionnel.
Nettoyer les pièces en matière synthétique à l'aide d'un chiffon. Des détergents agressifs risqueraient d'endommager les pièces en matière synthétique.
Nettoyer si nécessaire les ouïes d'admission d'air de refroidissement du carter du moteur.
Assemblage du souffleur
- Débrancher la fiche de la prise de courant.

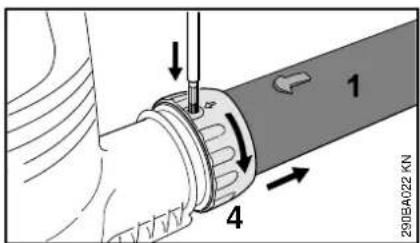

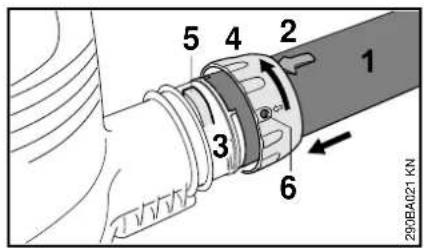

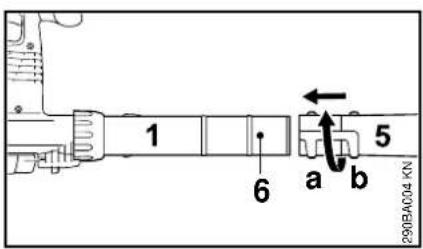

Montage du tube de soufflage BGE 61
- introduire le tube de soufflage (1) dans le raccord (3) du carter de turbine, jusqu'en butée ;
- glisser l'écrou-chapeau (4) par-dessus le raccord (3) du carter de turbine et le faire tourner dans le sens de la flèche jusqu'à ce que la languette (5) s'encliquette dans l'orifice (6) de l'écrou-chapeau ;

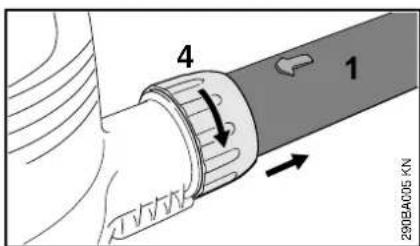

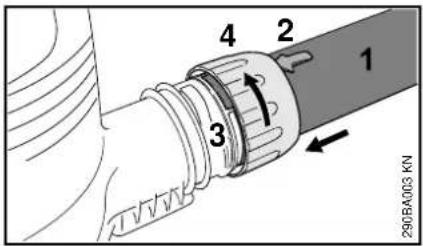

Montage du tube de soufflage BGE 71, BGE 81
Le souffleur ne peut être mis en marche que si le tube de soufflage a été monté correctement. L'écrou-chapeau actionne un contacteur qui coupe le circuit électrique de mise en marche du moteur.
- introduire le tube de soufflage (1) dans le raccord (3) du carter de turbine, jusqu'en butée ;
●glisser l'écrou-chapeau (4) par-dessus le raccord (3) du carter de turbine et le faire tourner à fond dans le sens de la flèche ; le contacteur de sécurité est actionné avec un déclic audible.
Montage de la buse
Démontage du tube de soufflage BGE 61
- à l'aide d'un outil approprié, enfoncer la languette à travers l'orifice de l'écrou-chapeau ;
●tourner l'écrou-chapeau (4) dans le sens de la flèche, jusqu'en butée ;
●enlever le tube de soufflage (1).
Démontage du tube de soufflage BGE 71, BGE 81
●tourner l'écrou-chapeau (4) dans le sens de la flèche, jusqu'en butée ;
●enlever le tube de soufflage (1).
Assemblage de l'aspiro-broyeur
L'aspiro-broyeur ne peut être mis en marche que si le raccord coudé et le tube d'aspiration ont été montés correctement. Les écrous-chapeaux actionnent un contacteur de sécurité qui coupe le circuit électrique de mise en marche du moteur.
- Débrancher la fiche de la prise de courant.
Montage du raccord coudé
- serrer le collier (3) sur le sac de ramassage et rabattre la languette (4) ;
La fermeture à glissière du sac de ramassage doit être fermée.
- introduire le raccord coudé (5) dans le raccord (6) du carter de turbine, jusqu'en butée ;
●glisser l'écrou-chapeau (7) par-dessus le raccord (6) du carter de turbine et le faire tourner à fond dans le sens de la flèche ; le contacteur de sécurité est actionné avec un déclic audible.
Assemblage du tube d'aspiration
français
Montage du tube d'aspiration


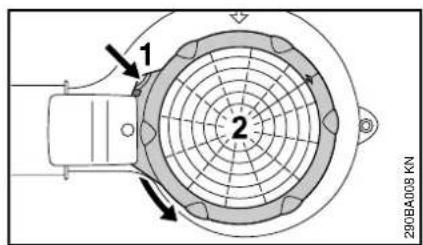

1 2 290BA008 KN- Arrêter le moteur ;
- pousser la languette (7) en direction du carter de turbine puis faire tourner la grille de protection (2) à fond dans le sens de la flèche et l'enlever ;
- introduire le tube d'aspiration dans l'ouverture d'aspiration du carter de turbine, jusqu'en butée ;


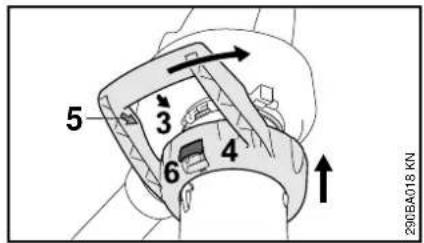

5 3 6 4 290BA018 KN●glisser l'écrou-chapeau (4) par-dessus l'ouverture d'aspiration du carter de turbine ;
● faire coïncider les flèches (3) et (5) ;
●tourner l'écrou-chapeau (4) dans le sens de la flèche jusqu'à ce que le levier (6) s'encliquette sur le carter de turbine, avec un déclic audible.
Démontage du raccord coudé


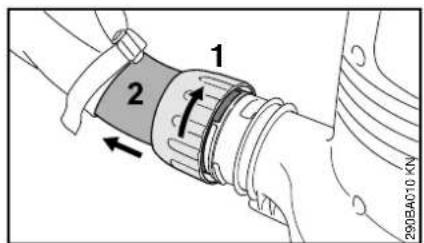

1 2 290BA010 KN- Arrêter le moteur ;
●tourner l'écrou-chapeau (1) dans le sens de la flèche, jusqu'en butée ;
●enlever le raccord coudé (2).
Démontage du tube d'aspiration


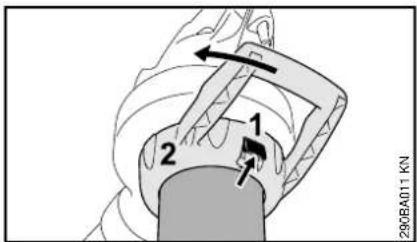

290BA011 KN- Arrêter le moteur ;
●actionner le levier (1) puis faire tourner l'écrou-chapeau (2) à fond dans le sens de la flèche et l'enlever avec le tube d'aspiration ;


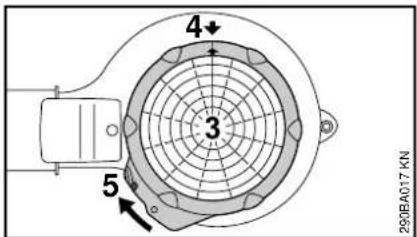

4 3 5 290BA017 KN●appliquer la grille de protection (3) sur l'ouverture d'aspiration du carter de turbine ;
●faire coïncider les flèches (4) ;
●tourner la grille de protection (3) dans le sens de la flèche, jusqu'à ce que la languette (5) s'encliquette sur le carter de turbine.
Branchement électrique du dispositif
La tension et la fréquence de l'appareil (voir la plaque signalétique) doivent coïncider avec la tension et la fréquence du réseau électrique.
La protection du branchement au réseau doit être exécutée conformément aux indications dans les caractéristiques techniques – voir « Caractéristiques techniques ».
L'appareil doit être branché au réseau d'alimentation électrique par le biais d'un disjoncteur différentiel à courant de fuite qui coupe l'alimentation lorsque le courant différentiel dépasse 30 mA.
Le branchement secteur doit être réalisé conformément à la norme CEI 60364 et à la réglementation nationale.
Les fils de la rallonge doivent avoir la section minimale indiquée en fonction de la tension du secteur et de la longueur du câble.
| Longueur de câble | Section minimale |
| 220 V – 240 V : | |
| jusqu'à 20 m 1,5 mm | ^2 |
| de 20 m à 50 m 2,5 mm | ^2 |
| 100 V – 120 V : | |
| jusqu'à 10 m 2,0 mm | ^2 |
| de 10 m à 30 m 3,5 mm | ^2 |
Attache amortissant les efforts de traction


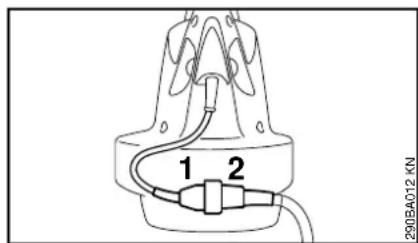

1 2 290BA012 KN- Introduire la fiche (1) du cordon d'alimentation dans la prise (2) de la rallonge ;
- introduire la boucle (3) dans l'orifice (4) ;
- faire passer la boucle par-dessus le crochet (5) et la resserrer.
Branchement sur la prise de courant du secteur
Avant le branchement sur la prise d'alimentation électrique, s'assurer que l'interrupteur de la machine ne se trouve pas en position de marche – voir « Arrêt du dispositif ».
- Introduire la fiche de la rallonge dans une prise de courant installée conformément à la réglementation.
français
Mise en marche du dispositif
- Se tenir dans une position stable et sûre ;
- tenir le dispositif dans la position de travail.
- Placer l'interrupteur (1) sur la position I ou II (position II suivant l'équipement).
Sur les dispositifs avec position de commande I :
I = pleine puissance de soufflage
Sur les dispositifs avec positions de commande I et II :
I = demi-puissance de soufflage
II = pleine puissance de soufflage
BGE81, SHE81
Cette commande permet de régler, en continu, la puissance de soufflage ou d'aspiration.
En appuyant sur le bouton de blocage (3), on peut encliqueter le levier de commande 2 dans la position qui donne la puissance maximale de soufflage ou d'aspiration.
Arrêt du dispositif
Pour des pauses prolongées – débrancher la fiche de la prise de courant.
Lorsque le dispositif n'est pas utilisé, il faut le ranger de telle sorte qu'il ne présente pas de risque pour d'autres personnes.
Assurer le dispositif de telle sorte qu'il ne puisse pas être utilisé sans autorisation.
●Placer l'interrupteur (1) sur la position 0.
BGE 81, SHE 81


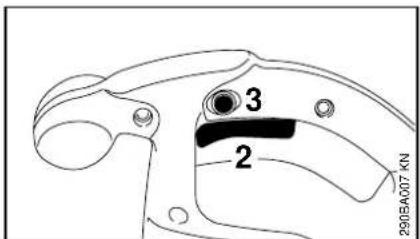

3 2 290BA007 KN●Relâcher le levier de commande (2) de la poignée de commande.
Le bouton de blocage (3) étant encliqueté, enfoncer brièvement le levier de commande et le relâcher.
français
Rangement du dispositif
●Nettoyer soigneusement le dispositif ;
- conserver le dispositif à un endroit sec et sûr. Le ranger de telle sorte qu'il ne puisse pas être utilisé sans autorisation (p. ex. par des enfants).
Instructions pour la maintenance et l'entretien
| Les indications sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussiéreuse etc.) et des journées de travail plus longues, il faut réduire, en conséquence, les intervalles indiqués. | avant de commencer le travail | après le travail ou une fois par jour | une fois par semaine | une fois par mois | une fois par an | en cas de panne | en cas de détérioration | au besoin | |
| Dispositif complet | Contrôle visuel (état) x | ||||||||
| Nettoyage x | |||||||||
| Poignée de commande Contrôle du fonctionnement x | |||||||||
| Orifices d'aspiration d'air de refroidissement | Nettoyage x | ||||||||
| Étiquettes de sécurité Remplacement x | |||||||||
Conseils à suivre pour réduire l'usure et éviter les avaries
Le fait de respecter les prescriptions de la présente Notice d'emploi permet d'éviter une usure excessive et l'endommagement du dispositif à moteur.
Le dispositif à moteur doit être utilisé, entretenu et rangé comme décrit dans la présente Notice d'emploi.
L'utilisateur assume l'entière responsabilité de tous les dommages occasionnés par suite du non-respect des prescriptions de sécurité et des instructions données pour l'utilisation et la maintenance. Cela s'applique tout particulièrement aux points suivants :
– modifications apportées au produit sans l'autorisation de STIHL ;
- utilisation d'outils ou d'accessoires qui ne sont pas autorisés pour ce dispositif, ne conviennent pas ou sont de mauvaise qualité ;
- utilisation pour des travaux autres que ceux prévus pour ce dispositif :
- utilisation du dispositif dans des concours ou dans des épreuves sportives ;
- avaries découlant du fait que le dispositif a été utilisé avec des pièces défectueuses.
Opérations de maintenance
Toutes les opérations énumérées au chapitre « Instructions pour la maintenance et l'entretien » doivent être exécutées périodiquement. Dans le cas
où l'utilisateur ne pourrait pas effectuer lui-même ces opérations de maintenance et d'entretien, il doit les faire exécuter par un revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Si ces opérations ne sont pas effectuées comme prescrit, cela peut entraîner des avaries dont l'utilisateur devra assumer l'entière responsabilité. Il pourrait s'ensuivre, entre autres, les dommages précisés ci-après :
- avaries du moteur électrique par suite du fait que la maintenance n'a pas été effectuée à temps ou n'a pas été intégralement effectuée (p. ex. nettoyage insuffisant des pièces de canalisation d'air de refroidissement) ;
- avaries causées par un branchement électrique incorrect (tension incorrecte, câbles d'alimentation de section insuffisante) ;
- corrosion et autres avaries subséquentes imputables au fait que le dispositif n'a pas été rangé correcement ;
- avaries et dommages subséquents survenus sur le dispositif par suite de l'utilisation de pièces de rechange de mauvaise qualité.
Pièces d'usure
Même lorsqu'on utilise le dispositif à moteur pour les travaux prévus dans sa conception, certaines pièces subissent une usure normale et elles doivent être remplacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionnement. Il s'agit, entre autres, des pièces suivantes :
- Turbine
- Sac de ramassage
Principales pièces
2 Tube de soufflage
3 Écrou-chapeau
4 Interrupteur (seulement BGE 61, BGE 71, SHE 71)
5 Levier de commande (seulement BGE 81, SHE 81)
6 Bouton de blocage (seulement BGE 81, SHE 81)
7 Poignée de commande
8 Crochet d'attache amortissant les efforts de traction
9 Fiche de branchement sur le secteur
10 Grille de protection
11 Écrou-chapeau avec poignée*
12 Tube d'aspiration*
13 Raccord coudé*
14 Sac de ramassage*
Numéro de machine
Caractéristiques techniques
Moteur BGE 61
Version pour 120 V
Caractéristiques de
branchement sur 120 V, 60 Hz,
secteur 9,2 A
Fusible 15 A
Puissance 1100 W
Classe de protection II ☐
Version pour 240 V
Caractéristiques de
branchement sur 240 V, 50 Hz,
secteur 4,8 A
Fusible 10 A
Puissance 1100 W
Classe de protection II ☐
Moteur BGE 71 / SHE 71
Version pour 120 V
Caractéristiques de
branchement sur 120 V, 60 Hz,
secteur 9,2 A
Fusible 15 A
Puissance 1100 W
Classe de protection II ☐
Version pour 230 V
Caractéristiques de
branchement sur 220 V, 50 Hz,
secteur 4,8 A
Fusible 10 A
Puissance 1100 W
Classe de protection II ☐
Version pour 230 V - 240 V
Caractéristiques de
branchement sur 230 V - 240 V,
secteur 50 Hz, 4,8 A
Fusible 10 A
Puissance 1100 W
Classe de protection II回
Moteur BGE 81 / SHE 81
Version pour 230 V
Caractéristiques de
branchement sur 230 V, 50 Hz,
secteur 6,1 A
Fusible 10 A
Puissance 1400 W
Classe de protection II ☐
Version pour 230 V - 240 V
Caractéristiques de
branchement sur 230 V - 240 V,
secteur 50 Hz, 6,1 A
Fusible 10 A
Puissance 1400 W
Classe de protection II
Débit volumétrique maximal
| En mode souffleur | En mode aspirateur | |
| BGE 61 670 m | ^3/h --- | |
| BGE 71 670 m | ^3/h 580 m | ^3/h |
| BGE 81 750 m | ^3/h 650 m | ^3/h |
| SHE 71 670 m | ^3/h 580 m | ^3/h |
| SHE 81 750 m | ^3/h 650 m | ^3/h |
Vitesse de l'air avec buse
En mode souffleur
BGE 61 66 m/s
BGE 71 66 m/s
BGE 81 76 m/s
SHE 71 66 m/s
SHE 81 76 m/s
Dimensions
Largeur 210 mm
Hauteur 334 mm
Profondeur 330 mm
Poids
BGE 61 3,0 kg
BGE 71 3,0 kg
BGE 81 3,3 kg
SHE 71 4,1 kg
SHE 81 4,4 kg
Niveaux sonores et taux de vibrations
La détermination des niveaux sonores et des taux de vibrations se base sur les conditions de fonctionnement au régime maximal nominal.
Pour de plus amples renseignements sur le respect de la directive « Vibrations
2002/44/CE » concernant les
employeurs, voir www.stihl.com/vib/.
français
Niveau de pression sonore continue L_p suivant ISO 11201
En mode souffleur
En mode aspirateur
BGE 71 85 dB(A) 85 dB(A)
BGE 81 89 dB(A) 88 dB(A)
SHE 71 85 dB(A) 85 dB(A)
SHE 81 89 dB(A) 88 dB(A)
Niveau de puissance acoustique L_w suivant ISO 3744
En mode souffleur
En mode aspirateur
BGE 71 100 dB(A) 101 dB(A)
BGE 81 103 dB(A) 103 dB(A)
SHE 71 100 dB(A) 101 dB(A)
SHE 81 103 dB(A) 103 dB(A)
Taux de vibrations a_hv suivant ISO 20643
En mode souffleur
Poignée droite
BGE 71 1 m/s ^2
BGE 81 4,1 m/s ^2
SHE 71 1 m/s ^2
SHE 81 4,1 m/s ^2
En mode aspirateur
Poignée droite Poignée gauche
BGE 71 0,8 m/s ^2 1,2 m/s ^2
BGE 81 2,6 m/s ^2 5,6 m/s ^2
SHE 71 0,8 m/s ^2 1,2 m/s ^2
SHE 81 2,6 m/s ^2 5,6 m/s ^2
Pour le niveau de pression sonore et le niveau de puissance acoustique, le facteur K selon la directive
RL 2006/42/CE est de 2,5 dB(A) ; pour le taux de vibrations, le facteur K selon la directive RL 2006/42/CE est de 2,0 m/s².
REACH
REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Plus plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www.stihl.com/reach
Accessoires optionnels
- Kit aspirateur (seulement BGE 71, BGE 81)
- Kit pour nettoyage des gouttières
- Buse plate recourbée
Pour obtenir des informations d'actualité sur ces accessoires ou sur d'autres accessoires optionnels, veuillez vous adresser au revendeur spécialisé STIHL.
Instructions pour les réparations
L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées ne doivent être effectuées que par le revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Pour les réparations, monter exclusivement des pièces de rechange autorisées par STIHL pour ce dispositif ou des pièces similaires du point de vue technique. Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL.
Les pièces de rechange d'origine STIHL sont reconnaissables à leur référence de pièce de rechange STIHL, au nom STIHL ^* et, le cas échéant, au symbole d'identification des pièces de rechange STIHL G _® (les petites pièces ne portent parfois que ce symbole).
Mise au rebut Déclaration de conformité CE
confirme que la machine spécifiée ci-après
Genre de machine : Souffleur électrique, aspiro-broyeur électrique
Marque de
fabrique : STIHL
Type : BGE 61
BGE 71
BGE 81
SHE 71
SHE 81
Numéro d'identi- fication de
série : 4811
est conforme aux dispositions relatives à l'application des directives 2006/42/CE, 2000/14/CE und 2004/108/CE, et a été développée et fabriquée conformément aux normes suivantes :
IEC 60335-2-100, EN 55014-1, EN 55014-2, EN 60335-1,
EN 61000-3-2, EN 61000-3-3
Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V, et appliquant la norme ISO 11094.
français
Niveau de puissance acoustique mesuré
BGE 71 : 98 dB(A)
BGE 81 : 101 dB(A)
SHE 71 : 98 dB(A)
SHE 81 : 100 dB(A)
Niveau de puissance acoustique garanti
BGE 71 : 100 dB(A)
BGE 81 : 103 dB(A)
SHE 71 : 100 dB(A)
SHE 81 : 102 dB(A)
Conservation des documents techniques :
ANDREAS STIHL AG & Co. KG Produktzulassung (Service Homologation Produits)
L'année de fabrication et le numéro de machine sont indiqués sur la machine.
Waiblingen, le 09/07/2010
Chef de la Division Produits
Certificat de qualité
Une certification établie par une société indépendante atteste au fabricant STIHL que tous ses produits répondent aux exigences sévères de la norme internationale ISO 9001 applicable aux systèmes de management de la qualité.
