ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DKP 2021 BLOMBERG

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ......44

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ......45

ΕΓΚΑΤΑΣΤΑΣΗ......46

ΧΡΗΣΗ....49

ΣΥΝΤΗΡΗΣΗ 51

УКАЗАТЕЛЬ

RU

⚠️ Το παρόν εγχειρίδιο οδηγιών χρήσης αναφέρεται σε πολλά μοντέλα της συσκευής. Είναι δυνατό να περιγράφονται διάφορα εξαρτήματα του εξοπλισμού, που δεν αφορούν τη συσκευή σας.

ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή στη μη τήρηση των κανόνων της τεχνικής.
• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα πρέπει να είναι 650 mm.
• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα στο εσωτερικό του απορροφητήρα.
• Για συσκευές κλάσης Ι βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει σωστή γείωση.
• Συνδέστε τον απορροφητήρα στον αγωγό απαγωγής χρησιμοποιώντας σωλήνα με διάμετρο ίση ή μεγαλύτερη από 120 mm. Η διαδρομή του σωλήνα πρέπει να είναι όσο το δυνατόν συντομότερη.
• Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (λέβητες, τζάκια κλπ.).
• Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται και συσκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Εάν η κουζίνα δεν διαθέτει ανοίγματα, δημιουργήστε ένα άνοιγμα που να επικοινωνεί με το εξωτερικό για να εξασφαλίζεται η είσοδος καθαρού αέρα.

ΧΡΗΣΗ

• Ο απορροφητήρας έχει μελετηθεί αποκλειστικά για οικιακή χρήση και για την απαγωγή των οσμών της κουζίνας.
• Μη χρησιμοποιείτε ποτέ για άλλες χρήσεις τον απορροφητήρα.
• Μην αφήνετε ελεύθερες φλόγες μεγάλης έντασης κάτω από τον απορροφητή- ρα όταν λειτουργεί.
• Ρυθμίζετε πάντα τις φλόγες έτσι ώστε να μην προεξέχουν πολύ από τον πάτο των σκευών.
• Ελέγχετε τις φριτέζες όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.
• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα της κουζίνας. Υπάρχει κίνδυνος πυρκαγιάς.
• Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτομα που ευθύνονται για την ασφάλειά τους.
  • Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

ΣΥΝΤΗΡΗΣΗ

• Πριν από οποιαδήποτε επέμβαση συντήρησης, αποσυνδέστε τον απορροφητήρα βγάζοντας το φις από την πρίζα ή γυρνώντας το γενικό διακόπτη.
• Η συντήρηση των φίλτρων πρέπει να εκτελείται σχολαστικά και έγκαιρα στα ενδεδειγμένα χρονικά διαστήματα.
  • Για τον καθαρισμό των επιφανειών του απορροφητήρα αρκεί να χρησιμοποιήσετε ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό.

Αναφ.Ποσ. Εξαρτήματα της συσκευής

1	1	Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό, Σύστημα φτερωτής, Φίλτρα
2	1	Τηλεσκοπική καμινάδα αποτελούμενη από:
2.1	1	Πάνω καμινάδα
2.2	1	Κάτω καμινάδα
9	1	Φλάντζα συστολής ο 150-120 mm
14.1	1	Προέκταση ρακόρ εξόδου αέρα
15	1	Ρακόρ εξόδου αέρα

Αναφ.Ποσ. Εξαρτήματα για την εγκατάσταση

7.2.1	2	Στηρίγματα στερέωσης πάνω καμινάδας
11	6	Ούπα
12a	6	Βίδες 4,2 x 44,4
12c	6	Βίδες 2,9 x 9,5

Ποσ. Έντυπα

1 Εγχειρίδιο οδηγιών

1 2.1 2 2.2 9 15 14.1 12a 7.2.1 11 12c 11 12a 1

Διάτρηση τοίχου και στερέωση στηριγμάτων

7.2.1 1÷2 X 11 116 116 12a 320 650 min.

Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα;
• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών.

Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.

• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση Χ πμ κάτω από το πρώτο στήριγμα (Χ = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 116 mm από την κατακόρυφη γραμμή αναφοράς, και 320 mm πάνω στην οριζόντια γραμμή αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά.
  • Ανοίξτε οπές ο 8 mm στα σημεία αυτά.
  • Τοποθετήστε τα ούπα 11 στις οπές.
• Στερεώστε τα στηρίγματα χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισμού.
• Βιδώστε 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές για τη στερέωση του σώματος του απορροφητήρα, αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της βίδας.

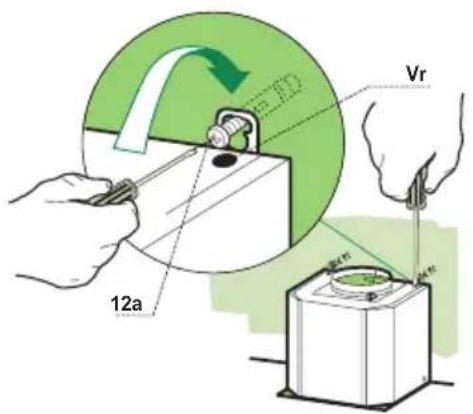

Τοποθέτηση σώματος απορροφητήρα

• Πριν στερεώσετε το σώμα του απορροφητήρα, σφίξτε τις 2 βίδες Vr που βρίσκονται στα σημεία στήριξης του απορροφητήρα.
  • Στερεώστε το σώμα του απορροφητήρα στις βίδες 12a.
  • Σφίξτε οριστικά τις βίδες στήριξης 12a.
• Ρυθμίστε τις βίδες Vr για να αλφαδιάσετε το σώμα του απορροφητήρα.

12a Vr

Συνδέσεις

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ

Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον απορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα ο150 ή 120 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

• Για σύνδεση με σωλήνα ο120 mm, τοποθετήστε τη φλάντζα συστολής 9 στην έξοδο του σώματος του απορροφητήρα.
• Στερεώστε το σωλήνα με κατάλληλα κολάρα. Τα αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.
  • Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.

Ø 120Ø 150 9

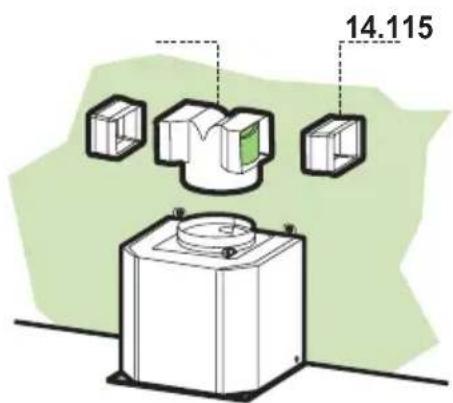

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ

• Τοποθετήστε πρεσαριστά το ракόρ 15 στην έξοδο του σώματος του απορροφητήρα.
• Τοποθετήστε από τα πλευρά τις προεκτάσεις 14.1 στο ракόρ 15.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1 συμπίπτει με τα στόμια της καμινάδας οριζοντίως και καθέτως. Σε αντίθετη περίπτωση, διορθώστε τη θέση αντιστρέφοντας τις προεκτάσεις 14.1 και τοποθετήστε τα εξαρτήματα με τον ίδιο τρόπο.
• Βεβαιωθείτε για την παρουσία του φίλτρου ενεργού άνθρακα.

14.115

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας δι- πολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαι- ωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδε- θεί σωστά στην υποδοχή της μονάδα αναρρόφησης

Τοποθέτηση καμινάδας

Πάνω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.
• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

Κάτω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοπο- θετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για γα ασφαλίσουν.
• Στερεώστε από τα πλευρά το κάτω μέρος στο σώμα του απορροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

7.2.1 2.1 2 2.2 12c 12c

L T 1 2 3 T2T3T4 4/I

Πίνακας χειριστηρίων

ΠΛΗΚΤΡΟ		LED	ΛΕΙΤΟΥΡΓΙΕΣ
L	0/1 Φως		Ανάβει και σβήνει το φως.
T1	0/1 Μοτέρ	αναμμένο	Πρώτη ταχύτητα.
			Σβήνει τον απορροφητήρα αν το πιέσετε για πε- ρίπου 1".
T2	Ταχύτητα	αναμμένο	Δεύτερη ταχύτητα.
T3	Ταχύτητα	αναμμένο	Τρίτη ταχύτητα.
T4	Ταχύτητα	Σταθερό	Μέγιστη ταχύτητα.
		Αναβοσβήνει	Έντονη ταχύτητα. Κατάλληλη για μεγάλη πα- ραγωγή ατμών από το μαγείρεμα. Ενεργοποιεί- ται πιέζοντας το πλήκτρο περίπου επί 2”. Σβήνει αυτόματα 10 λεπτά μετά από το άναμμα. Μπο- ρείτε να την κλείσετε χειροκίνητα πιέζοντας ο- ποιοδήποτε πλήκτρο.

V1V2V3S L ① 2 3 ★

L	Φωτισμός	Ανάβει και σβήνει το φως.
S	Led	Led λειτουργίας μοτέρ.
V1	Μοτέρ	Ανάβει και σβήνει το μοτέρ. Αναρρόφηση με ελάχιστη ταχύτητα, κατάλληλη για ιδιαίτερα αθόρυβη και συνεχή εναλλαγή του αέρα, με λίγους ατμούς από το μαγείρεμα.
V2	Ταχύτητα	Μέση ταχύτητα, κατάλληλη για την πλειοψηφία των συνθηκών χρήσης, με άριστη σχέση παροχής επεξεργασμένου αέρα και στάθμης θορύβου.
V3	Ταχύτητα	Μέγιστη ταχύτητα, κατάλληλη για μεγάλη παραγωγή ατμών από το μαγείρεμα, ακόμη και για μεγάλο χρονικό διάστημα.

Φίλτρα για λίπη

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ

• Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν καθαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.
• Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδικούς γάντζους.
• Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους.
• Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος.

Φίλτρο ενεργού άνθρακα (Μοντέλο ανακύ- κλωσης)

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντικαθίσταται τουλάχιστον κάθε 4 μήνες ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.
  • Βγάλτε το μεταλλικό φίλτρο για λίπη.
• Βγάλτε το κορεσμένο φίλτρο ενεργού άνθρακα αφού το ελευθερώσετε από τα στηρίγματα.
• Τοποθετήστε το νέο φίλτρο ενεργού άνθρακα στη θέση του.
  • Τοποθετήστε το μεταλλικό φίλτρο για λίπη.

Φωτισμός

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΩΝ

Λαμπτήρες πυρακτώσεως των 40 W.

• Βγάλτε τα μεταλλικά φίλτρα για λίπη.
- Ξεβιδώστε τους λαμπτήρες και αντικαταστήστε τους με νέους ίδιων χαρακτηριστικών.
• Τοποθετήστε τα μεταλλικά φίλτρα για λίπη.

Το σύμβολο στο προϊόν ή επάνω στη συσκευασία του υποδεικνύει ότι δεν πρέπει να μ εταχειρίζεστε το προϊόν αυτό ως οικιακό απόρριμα. Αντιθέτως θα πρέπει να παραδίδεται στο κατάλληλο σημ είο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας ότι το προϊόν αυτό διατίθεται σωστά, συμ βάλλετε στην αποτροπή ενδεχόμ ενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μ πορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισμό απόρριψης του προϊόντος αυτού. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε με το δημ αρχείο της περιοχής σας, την τοπική σας υπηρεσία αποκομ ιδής οικιακών απορριμ μάτων ή με το κατάστημα όπου αγοράσατε το προϊόν.
