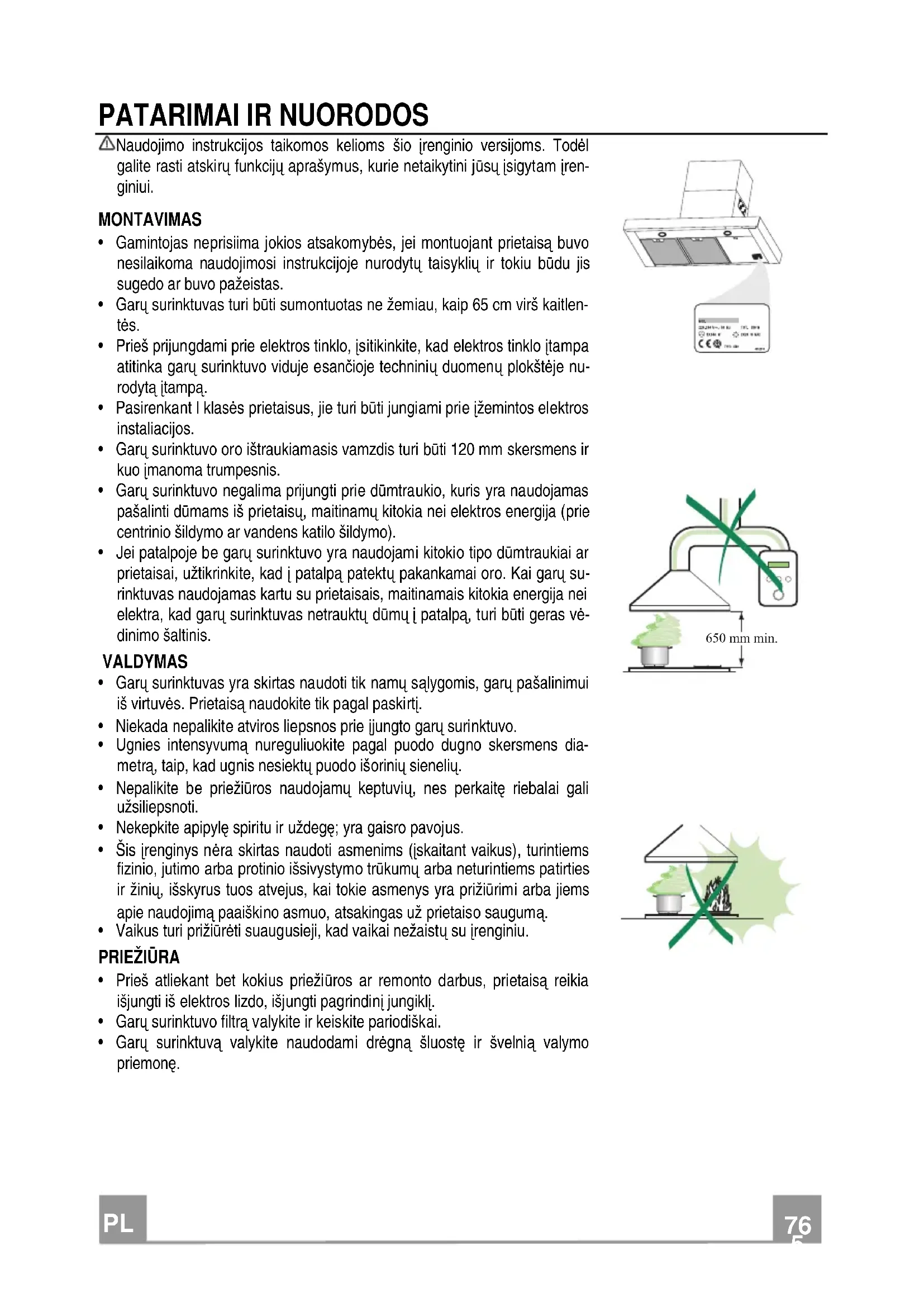

NAUDOJIMO INSTRUKCIJA DKP 2021 BLOMBERG

⚠Naudojimo instrukcijos taikomos kelioms šio įrenginio versijoms. Todėl galite rasti atskirų funkcijų aprašymus, kurie netaikytini jūsų įsigytam įrenginiui.

MONTAVIMAS

• Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu jis sugedo ar buvo pažeistas.
• Garų surinktuvas turi būti sumontuotas ne žemiau, kaip 65 cm virš kaitlentės.
• Prieš prijungdami prie elektros tinklo, įsitikinkite, kad elektros tinklo įtampa atitinka garų surinktuvo viduje esančioje techninių duomenų plokštėje nu-rodytą įtampa.
• Pasirenkant I klasės prietaisus, jie turi būti jungiami prie įžemintos elektros instaliacijos.
• Garų surinktuvo oro ištraukiamasis vamzdis turi būti 120 mm skersmens ir kuo įmanoma trumpesnis.
• Garų surinktuvo negalima prijungti prie dūmtraukio, kuris yra naudojamas pašalinti dūmams iš prietaisu, maitinamų kitokia nei elektros energija (prie centrinio šildymo ar vandens katilo šildymo).
• Jei patalpoje be garų surinktuvo yra naudojami kitokio tipo dūmtraukiai ar prietaisai, užtikrinkite, kad i patalpą patektų pakankamai oro. Kai garų surinktuvas naudojamas kartu su prietaisais, maitinamais kitokia energija nei elektra, kad garų surinktuvas netrauktų dūmų i patalpą, turi būti geras vėdinimo šaltinis.

VALDYMAS

• Garų surinktuvas yra skirtas naudoti tik namų sąlygomis, garų pašalinimui iš virtuvės. Prietaisą naudokite tik pagal paskirtį.
• Niekada nepalikite atviros liepsnos prie jjungto garų surinktuvo.
• Ugnies intensyvumą nureguliuokite pagal puodo dugno skersmens diametra, taip, kad ugnis nesiektų puodo išorinių sienelių.
• Nepalikite be priežiūros naudojamų keptuvių, nes perkaitę riebalai gali užsiliepsnoti.
• Nekepkite apipylę spiritu ir użdege; yra gaisro pavojus.
• Šis įrenginys nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems fizinio, jutimo arba protinio išsivystymo trūkumu arba neturintiems patirties ir žinių, išskyrus tuos atvejus, kai tokie asmenys yra prižiūrimi arba jiems apie naudojimą paaiškino asmuo, atsakingas už prietaiso sauguma.
• Vaikus turi prižiūrėti suaugusieji, kad vaikai nežaistų su įrenginiu.

PRIEŽIŪRA

• Prieš atliekant bet kokius priežiūros ar remonto darbus, prietaisą reikia išjungti iš elektros lizdo, išjungti pagrindinį jungiklj.
• Garų surinktuvo filtra valykite ir keiskite pariodiškai.
• Garų surinktuvą valykite naudodami drėgną šluostę ir švelnią valymo priemonę.

Ref.	Kiekis	Irengimo komponentai
1	1	Garų surinkėjo sudėtis: Valdymas, Apšvietimas, Venti- liacijos grupė, Filtrai
2	1	Teleskopinio kamino sudėtis:
2.1	1	Viršutinis kaminas
2.2	1	Apatinis kaminas
9	1	Prijungimo reduktorius ø 150-120 mm
14.1	2	Ora išėjimo sudūrimo prailgintuvas
15	1	Oro išėjimo sujungimas

Ref.	Kiekis	Irengimo komponentai
7.2.1	2	Viršutinio kamino laikymo bėgelis
11 6	Kaiščiai
12a 6	Varžtai 4,2 x 44,4
12c 6	Varžtai 2,9 x 9,5

Kiekis	Dokumentai
1	Naudojimo	instrukcija

1 2.1 2.2 9 15 14.1 12a 7.2.1 11 12c 11 12a 1

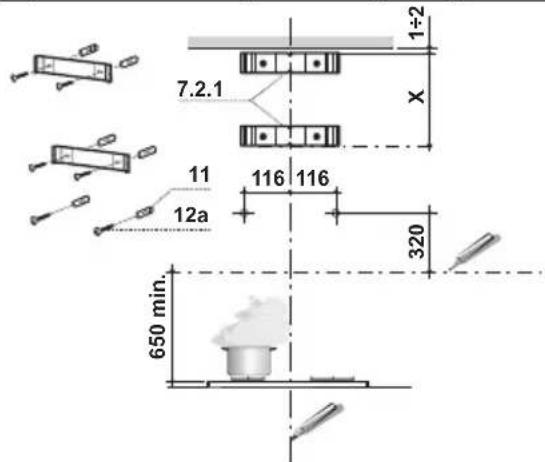

Sienos grężimas ir laikymo bėgelių pritvirtinimas

7.2.1 11 12a 116 116 320 650 min.

Pažymėti ant sienos:

• vertikalią liniją iki lubų ar iki esamo aukštesnio taško, tos vietos centre kur norima pritvirtinti gartrauki;
• horizontalią liniją: mažiausiai 650 mm virš viryklės.
• Priglausti laikymo bėgelį 1-2 mm nuo lubų ar nuo esančio aukštesnio taško, kaip parodyta 7.2.1, sulyginant jo centrinę dalį ( įpijovimus) su nubrėžta vertikalia linija.
• Laikiklyje esančiose kiaurymėse pažymeti taškelius.
• Priglausti laikikli 7.2.1 X mm žemiau nuo pirmojo laikiklio (X = viršutinio kamino aukštis), sulyginant jo centrinę dalį (ipjovimus) su nubrėžta vertikalia linija.
• Laikiklyje esančiose kiaurymėse pažymėti taškelius.
• Pažymeti taškelius, kaip parodyta, 116 mm nuo vertikalios nuorodos linijos ir 320 mm virš horizontalios nuorodos linijos.
• Pakartoti tą pačią operaciją priešingoje pusėje.
• Išgrežti 8mm diametro skyles pažymėtose vietose.
• Istatyti kaiščius 11 i išgežtas skyles.
• Pritvirtinti laikančius bėgelius naudojant varžtus 12a (4,2x44,4) kuriuos jūs rasite pakuotėje.
• Isukti 2 varžtus 12a (4,2 x 44,4), kuriuos jūs rasite pakuotėje, i skyles gartraukio korpuso pritvirtinimui, paliekant 5-6 mm tarpelį tarp sienos ir varžtų galų.

Gartraukio korpuso montavimas

• Prieš užkabinant gartraukio korpusa prisukti 2 varžtus Vr kurie randasi gartraukio korpuso prikabinimo vietoje.
  • Užkabinti gartraukio korpusą ant varžtu 12a.
• Prisukti glutinai laikymo varžtus Vr kad susilygintų gartraukio korpusas.
• Gartraukio korpuso balansavimui naudoti Vr varžtus.

12a Vr

Pajungimas

ORO IŠĖJIMAS TRAUKIMO BŪDU

Norint instaliuoti traukimo versiją pajunkite gartraukį prie išeinamojo kietojo arba lankstaus 150 arba 120 mm diametro vamzdžio pagal jūsų pasirinkimą.

• Norint prijungti su 120 mm diametro vamzdžiu iveskite reduktorių 9 i dūmtraukio korpuso išeigą.
• Pritvirtinti vamzdį su specialiais prisukimo instrumentais. Šie instrumentai nėra įtraukti i komplektą.
• Išimti kvapą sutraukiančius anglies filtrus.

Ø 120Ø 150 9

ORO IŠĖJIMAS FILTRAVIMO BŪDU

• Oro išėjimo vietoje įvesti sujungimą 15 spaudimo būdu.
• I sujungimą 15 įvesti iš šonų sujungimo 14.1 prailginimus.
• Įsitikinti kad sujungimo prailginimų 14.1 išeinamoji dalis atitinka kamino angų dydį horizontaliai ir vertikaliai. Jei neatitinka pakoreguoti poziciją sukeičiant sujungimo prailginimus 14.1 ir dar kartą permontuoti kaip buvo rašyta anksčiau.
• Užtikrinti kad būtu įdėtas kvapą sulaikantis anglies filtras.

14.115

PAJUNGIMAS PRIE ELEKTROS

• Pajungti gartrauki i tinklą panaudojant bipolini jungikli su mažiausiai 3mm kontaktu atidarymu.
• Išimti riebalų sulaikymo filtrus (žiūreti par. Eksploatacija)

• Truputį praplėsti du šoninius kraštus, užkabinti ant laikymo bėgių 7.2.1 ir uždaryti iki fiksacijos.
• Pritvirtinti laikiklio šoninėse dalyse 4 varžtus 12c (2,9 x 9,5) kuriuos jūs rasite pakuotėje.

Apatinis kaminas

• Truputį praplėsti du kamino šoninius kraštus, užkabinti juos tarp viršutinio kamino ir sienos ir uždaryti iki fiksacijos.
• Pritvirtinti iš šonų viršutinę gartraukio korpuso dalį 2 varžtais 12c (2,9 x 9,5) kuriuos jūs rasite pakuotėje.

7.2.1 12c 2.1 2 2.2 12c

L T 1 2 3 T2T3T4 4/I

Valdymo skydas

Mygtukas	Led	Funkcijos
L 0/1 Apšvietimas		ljungti ir išjungti apšvietimo įrengimą.
T1 0/1 Ijungtas variklis		Pirmasis greitisIšjungia gartraukį jeigu apie 1 sekundę spausite mygtuką.
T2 Greitis	priėjimas	Antrasis greitis.
T3 Greitis	priėjimas	Trečiasis greitis.
T4 Greitis	PriėjimasMirkčiojanti lemputė	Maksimalus greitis.Intensyvus greitis.Skirtas sutraukti maksimalius dūmų kiekius kepimo metu.Gartraukis įsijungia jeigu apie 2 sekundes spausite mygtuką.Išsijungia automatiskai po dešimties minučių veikimo. Gali būti išjungtas rankiniu būdu paspaudžiant bet kurį mygtuką.

V1V2V3S L ① 2 3 *

L	Apšvietimasljungti ir išjungti apšvietimo irengimą.
S	Led	Variklio ijungimas.
V1	Variklis	Ijungia ir išjungia traukimo varikli minimaliu greičiu , pritaiko pastoviai,ypatigai netriukšmingai oro cirkuliacijai ypatingai esant mažam garųkiekiui.
V2	Greitis	Vidutinis greitis, skirtas daugeliui panaudojimo paskirčių, esant puikiamsantykiui tarp oro padavimo ir garso lygio.
V3	Greitisir ilgam gaminimo laikotarpiui.	Maksimalus greitis skirtas dideliam garų kiekiui

Riebalus sulaikantys filtrai

METALINIŲ RIEBALŲ FILTRŲ VALYMAS

• Gali būti plaunami indų plovimo mašinoje, būtina plauti kas 2 mėnesius ar dažniau jei naudojama ypač daug.
• Nuimti filtus po vieną pastumiant juos tuo pačiu metu i užpakalinę pusę ir patraukiant i apačią.
• Plaunant stengtis nesulenkti filtrų ir prieš įdėjimą nusausinti.
• Ideti atgal paliekant rankeną išorinėje, matomoje pusėje.

Kvapų surinkimo filtras (filtravamo būdas)

KVAPU SURINKIMO FILTRO PAKEITIMAS | ANGLIES FILTRA

• Šis filtras yra neplaunamas ir neatnaujinamas, turi būti keičiamas kas 4 mėnesius ar dažniau, jei naudojama ypač daug.
• Pašalinti riebalų surinkimo metalinius filtrus.
• Nuimti pilnai prisigérusi kvapo surinkimo anglies filtrą naudojant tam skirtus kabliukus.
• Idéti naują filtrą pritaisant jì savo buvusioje vietoje.
• Atgal sudėti riebalų surinkimo metalinius filtrus.

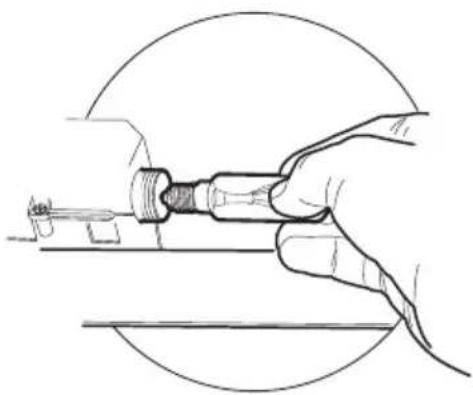

• Nuimkite metalini filtra atidarant groteles.
• Išsukite blogą lemputę ir tuo pačiu keliu įsukite nauja.
• Pakeiskite metalini filtrą ar uždarykite jį laikančias groteles.

Šis ant produkto arba jo pakuotės esantis simbolis nurodo, kad su šiuo produktu negalima elgtis kaip su buitinėmis šiukšlėmis. Jį reikia perduoti atitinkam surinkimo punktui, kad elektros ir elektronikos įranga būtu perdirbta. Tinkamai išmesdami ši produkta, jūs prisidėsite prie apsaugos nuo galimo neigiamo poveikio aplinkai ir žmonių sveikatai, kurį gali sukelti netinkamas šio produkto išmetimas. Dėl išsamesnės informacijos apie šio produkto išmetimą, prašom kreiptis į savo miesto valdžios įstaiga, buitinių šiukšlių išmetimo tarnybą arba parduotuvę, kurioje pirkote ši produktą.
