MODE D'EMPLOI DKP 2021 BLOMBERG

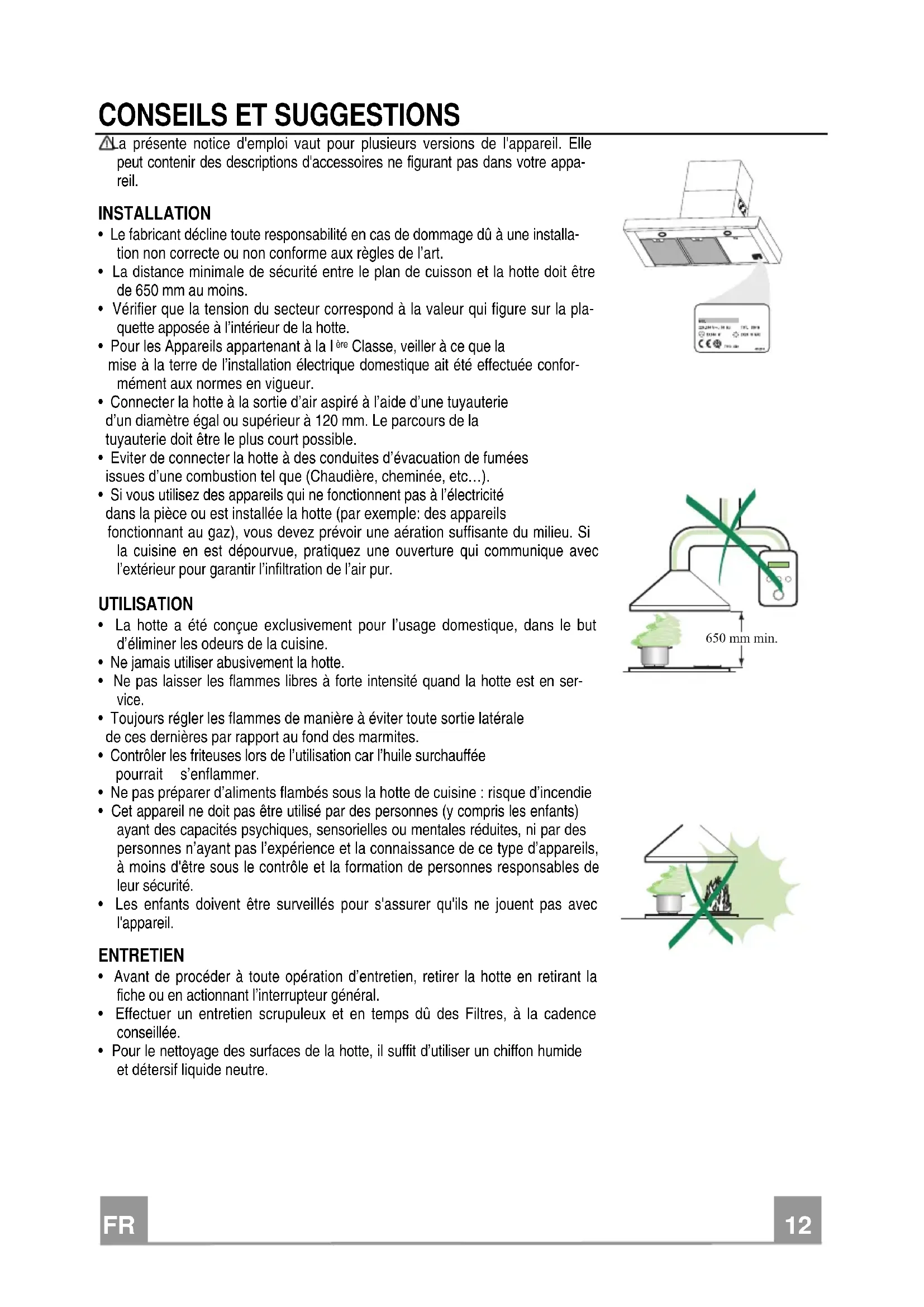

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appa- reil. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installa- tion non correcte ou non conforme aux règles de l’art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la pla- quette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la I ère Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée confor- mément aux normes en vigueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

• Eviter de connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en ser- vice.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ENTRETIEN

• Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre. 650 mm min.FR

Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur,Filtres 2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ø 150-120 mm

14.1 1 Rallonge Raccord Sortie Air

15 1 Raccord Sortie Air Réf. Q.té Composants pour l ’installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles 12a 6 Vis 4,2 x 44,4 12c 6 Vis 2,9 x 9,5 Q.té Documentation 1 Manuel d’instructions

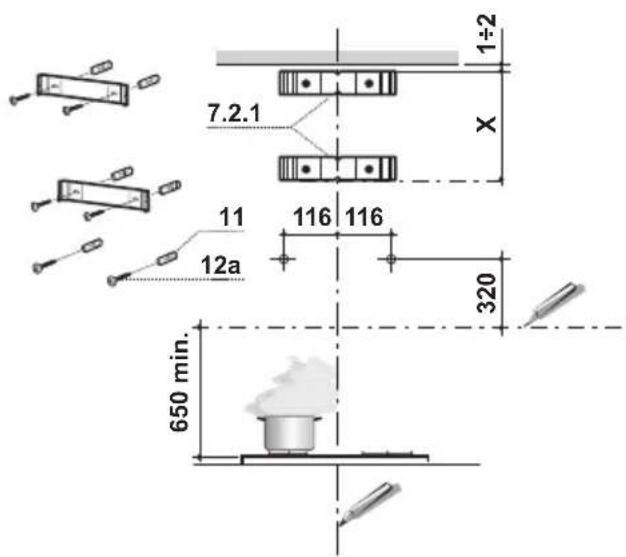

INSTALLATION Perçage Paroi et Fixation Brides

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.

• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé- rieure, en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous rainurés de la bride.

• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous rainurés de la bride.

• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.

• Répéter cette opération sur le côté opposé.

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.

• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

• Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte.

• Accrocher le corps hotte aux vis 12a prévues à cet effet.

• Serrer définitivement les vis 12a de support.

• Agir sur les vis Vr pour niveler le corps hotte. 12a

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif.

• Insérer sous pression le raccord 15 sur la rallonge corps hotte 14.

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.

• S’assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu’en vertical. Si tel n’est pas le cas, ajuster la position en inversant les rallonges rac- cord 14.1 et remonter les pièces comme décrit au pré- alable.

• S’assurer de la présence des filtres anti-odeur au charbon actif. 14.115FR

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur. Montage Cheminée Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; refermer jusqu’à la butée.

• Fixer latéralement aux brides à l’aide des 4 vis 12c fournies. Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu’à la butée.

• Fixer latéralement la partie inférieure au corps hotte, à l’aide des deux 2 vis 12c fournies. 12c

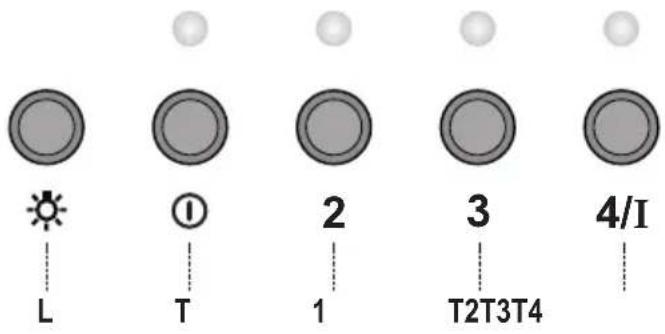

4/I LT1T2 T3 T4 Tableau de commande TOUCHE LED FUNCTIONS L0/1 éclairage Allume et éteint l'éclairage. T10/1 Moteur Allumé Première vitesse. Cette touche permet d’éteindre la hotte en y pressant pour environ 2 secondes. T2 Vitesse Allumé Deuxième vitesse. T3 Vitesse Allumé Troisième vitesse. T4 Vitesse Fixe Vitesse maximum. Clignotement Vitesse imtensive. Cette vitesse est conseillée pour de grandes émissions de va- peurs de cuisson. Elle peut être insérée en pressant pour 2 se-condes environ la touche. Elle s’éteint en automatique après 10 minutes de fonctionnement. On peut l’éteindre manuelle-ment en pressant n’importe quelle touche.FR

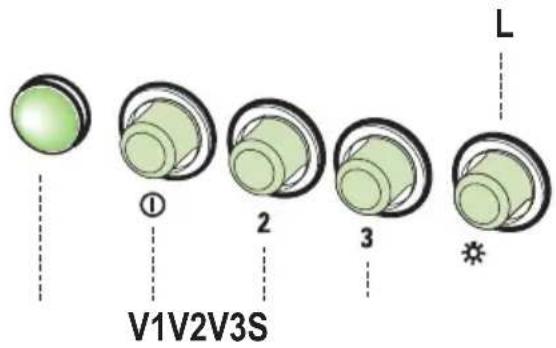

L Lumières Allume et éteint l’installation de l’éclairage. S Del Del allumage Moteur. V1 Moteur Met en marche et à l’arrêt le moteur aspiration à vitesse minimale, pour un re- change d’air permantent particulièrement silencieux en cas de faibles vapeurs de cuisson. V2 Vitesse Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité et niveau sonore. V3 Vitesse Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuis- son, même pendant des temps prolongés.FR

ENTRETIEN Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés en- viron tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.

• Retirer les filtres l’un aprés l’autre, en les poussant vers la partie arrière du groupe et en tirant simulta- nément vers le bas.

• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.

• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe Filtre anti-odeur (Version filtrante)

REMPLACEMENT FILTRE AU CHARBON ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.

• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.

• Monter le nouveau filtre anti-odeur au charbon actif.

• Remonter les filtres anti-graisse métalliques.

• Retirer les filtres anti-graisse métalliques.

• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.

• Remonter les filtres anti-graisse métalliques.DE
