BRUGSANVISNING DKP 2021 BLOMBERG

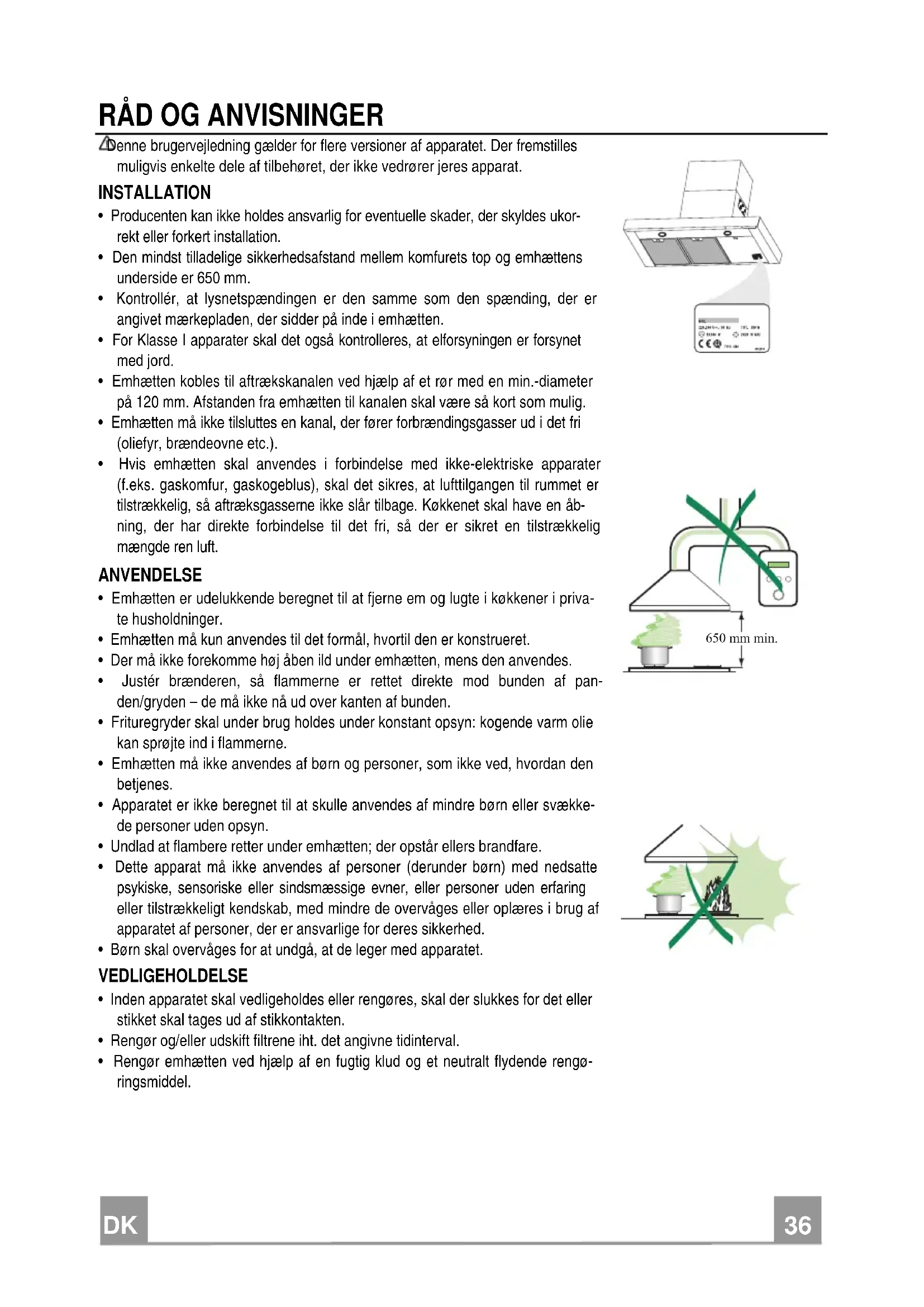

Denne brugervejledning gælder for flere versioner af apparatet. Der fremstilles muligvis enkelte dele af tilbehøret, der ikke vedrører jeres apparat.

INSTALLATION

• Producenten kan ikke holdes ansvarlig for eventuelle skader, der skyldes ukorrekt eller forkert installation.
• Den mindst tilladelige sikkerhedsafstand mellem komfurets top og emhættens underside er 650 mm.
• Kontrollér, at lysnetspændingen er den samme som den spænding, der er angivet mærkepladen, der sidder på inde i emhætten.
• For Klasse I apparater skal det også kontrolleres, at elforsyningen er forsynet med jord.
• Emhætten kobles til aftrækskanalen ved hjælp af et rør med en min.-diameter på 120 mm. Afstanden fra emhætten til kanalen skal være så kort som mulig.
• Emhætten må ikke tilsluttes en kanal, der fører forbrændingsgasser ud i det fri (oliefyr, brændeovne etc.).
• Hvis emhætten skal anvendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at lufttilgangen til rummet er tilstrækkelig, så aftræksgasserne ikke slår tilbage. Køkkenet skal have en åbning, der har direkte forbindelse til det fri, så der er sikret en tilstrækkelig mængde ren luft.

ANVENDELSE

• Emhætten er udelukkende beregnet til at fjerne em og lugte i køkkener i private husholdninger.
• Emhætten må kun anvendes til det formål, hvortil den er konstrueret.
• Der må ikke forekomme høj åben ild under emhætten, mens den anvendes.
• Justér brænderen, så flammerne er rettet direkte mod bunden af panden/gryden – de må ikke nå ud over kanten af bunden.
• Frituregryder skal under brug holdes under konstant opsyn: kogende varm olie kan sprøjte ind i flammerne.
• Emhætten må ikke anvendes af børn og personer, som ikke ved, hvordan den betjenes.
• Apparatet er ikke beregnet til at skulle anvendes af mindre børn eller svække-de personer uden opsyn.
• Undlad at flambere retter under emhætten; der opstår ellers brandfare.
• Dette apparat må ikke anvendes af personer (derunder børn) med nedsatte psykiske, sensoriske eller sindsmæssige evner, eller personer uden erfaring eller tilstrækkeligt kendskab, med mindre de overvåges eller oplæres i brug af apparatet af personer, der er ansvarlige for deres sikkerhed.
• Børn skal overvåges for at undgå, at de leger med apparatet.

VEDLIGEHOLDELSE

• Inden apparatet skal vedligeholdes eller rengøres, skal der slukkes for det eller stikket skal tages ud af stikkontakten.
• Rengør og/eller udskift filtrene iht. det angivne tidinterval.
• Rengør emhætten ved hjælp af en fugtig klud og et neutralt flydende rengø- ringsmiddel.

1	1	Emhætte, komplet med Styring, lys, blæser, filtre
2	1	Teleskopisk skorsten indeholdende:
2.1	1	∅verste sektion
2.2	1	Nederste sektion
9	1	Reduktionsflange ø 150-120 mm
14.1	2	Tilslutningsforlænger til luftudtag
15	1	Tilslutning til luftudtag

Ref. Kvantum Installationskomponenter

7.2.1 2 Fastgørelsesbøjler til øverste skorstenssektion
11	6	Vægstikkonttakter
12a	6	Skruer 4,2 x 44,4
12c	6	Skruer 2,9 x 9,5

Kvantum	Dokumentation
1	Brugsanvisning

1 2.1 2 2.2 9 15 14.1 12a 7.2.1 11 12c 11 12a 1

Gennemboring af væg og fastspænding af beslag

7.2.1 11 12a 116 116 320 650 min. 1÷2 X

Optegn på væggen:

• en lodret linie helt op til loftet eller op til øverste kant fra midten af zonen, hvor emhætten skal monteres, samt
• en vandret linie i mindst 650 mm's højde over komfuret.
• Anbring, som vist på tegningen, beslaget 7.2.1 i en afstand af 1-2 mm fra loftet eller den øverste kant, idet dets midte (hak) anbringes på den lodrette referencelinie.
• Afmærk midten af beslagets huller.
• Anbring, som vist, beslaget 7.2.1 i en afstand af X mm under det første beslag (X = højden af den medleverede øvre skorsten), idet dets midte (hak) anbringes på den lodrette reference-linie.
• Afmærk midten af beslagets huller.
• Lav, som vist på tegningen, et referencepunkt 116 mm fra den lodrette referencelinie og 320 mm over den vandrette referencelinie.
• Gentag denne operation på den modsatte side.
• Bor 8 mm huller i de angivne punkter.
  • Anbring rawlplugs 11 i hullerne.
• Spænd beslagene fast med de medleverede skruer 12a (4,2 x 44,4).
• Skru de to medleverede skruer 12a (4,2 x 44,4) i ophængningshullerne til emhætten, idet man lader en afstand på 5-6 mm være mellem væggen og skruehovederne.

Montering af emhætte

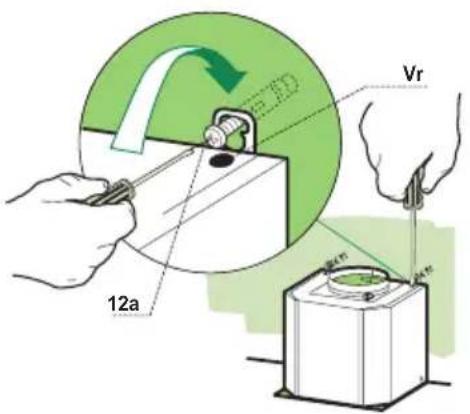

• Inden man hænger emhætten op, skal man stramme de to skruer Vr, som sidder i hættens ophængningspunkter.
• Hæng emhætten op på de forberedte skruer 12a.
• Stram ophængningsskruerne 12a helt til.
• Ved at dreje på skruerne Vr nivelleres emhætten.

12a Vr

Tilslutninger

Når den afskærmede version installeres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex- eller et stift rør ø 150 eller 120 mm. Det beslutter installatøren

• For at installere en ø 120 mm tilslutning til luftaftræk skal reduktionsflangen 9 sættes på emhættens udtræk.
• Fastgør røret på plads ved hjælp af tilstrækkeligt med rørholdere (ikke medleveret).
  • Fjern alle aktive kulfiltre.

Ø 120Ø 150 9

• Skub pasforbindelsen 15 oven på emhættens udtag.
• Isæt forbindelses forlængerstykkerne fra siden 14.1 i forbindelse 15.
• Sørg for at aftrækket på forlængerstykkerne 14.1 er horisontalt og vertikalt ensrettet med skorstensaftrækkene. Hvis det ikke er tilfældet, skal du justere placeringen ved enten at vende forbindelse forlængerstykkerne 14.1 og så samle dem igen som beskrevet tidligere.

- Sørg for at de aktive kulfiltre er blevet sat ind.

14.115

TILSLUTNING TIL STR∅MFORSYNING

• Tilslut enhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.
• Fjern fedtfiltrene (se afsnittet "Vedligeholdelse") og kontroller, at eltilslutningens kabelklemme er korrekt indsat i udsugningsgruppens stik.

∅verste del af aftrækskanalen

• Udvid let de to sider på den øverste aftrækskanalen og hægt dem bag ved bøjlerne 7.2.1, idet der sørges for, at de sidder godt.
• Fastgør de to sider til bøjlerne ved hjælp af de 4 skruer 12c (2,9 x 9,5), der følger med.

Sænk aftrækskanalen

• Udvid let de to sider på aftrækket og hægt dem mellem det øverste aftræk og væggen, idet der skal sørges for, at de sidder godt.
• Fastgør den nederste del lateralt til enhætten ved hjælp af de 2 skruer 12c (2,9 x 9,5), der medfølger.

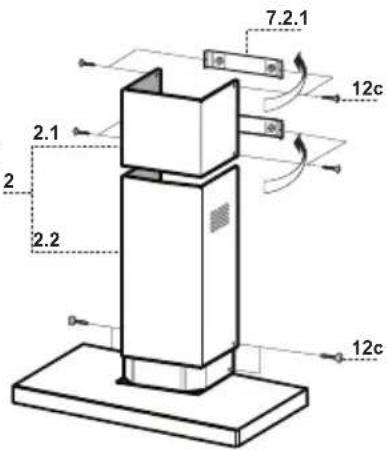

7.2.1 2.1 2 2.2 12c 12c

L T 1 2 3 T2T3T4 4/I

Betjeningspanel

KNAP		LED		FUNKTIONER
L 0/1 Lys Tænder og slukker for lyset.
T1 0/1 Motor Tændt Første hastighedNår der trykkes i omkring et sekund, slukkes der for motoren.
T2 Speed Tændt Anden hastighed.
T3 Speed Tændt Tredje hastighed.
T4 Speed Fastgjort Maks. hastighed
		Blinker Intensiv hastighed.Egnet til de stærkeste kogedampe og –lugte. Funktionen bliver aktiv, hvis knappen trykkes ind i omkring 2 sekunder. Efter 10 minutters funktion slukker den automatisk. Denne funktion kan afbrydes ved at trykke på en hvilken som helst knap.

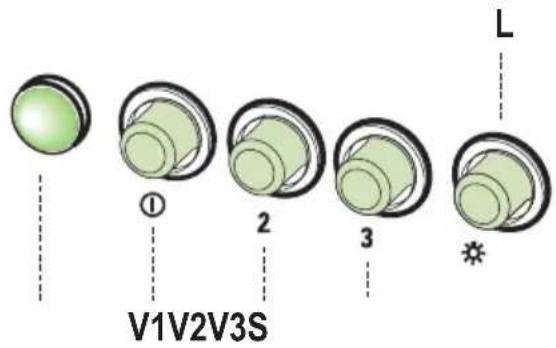

V1V2V3S L ① 2 3 *

L Lys Tænder og slukker for lyssystemet.

S	Lysdiode	Motorfungerende	lysdiode.
VI	Motor	Tænder og slukker udsugningsmotoren på lav hastighed. Bruges til at give en constant og lydløs luftudskiftning, hvis der er lette madlavningsdampe.
V2	Hastighed	Middelhastighed, passende til de fleste driftbetingelser forudsat optimalt forhold mellem behandlet luft/støjniveau.
V3	Intensiv	Højeste hastighed, bruges til at fjerne de madlavningsdampe, der udsendes på højeste varme, inklusive lange perioder.

Fedtfiltre

RENG∅RING AF SELVBÆRENDE FEDTFILTRE AF METAL

• Filtrene skal rengøres efter 2 måneders drift, eller oftere ved kraftig anvendelse, og de kan vaskes i opvaskemaskine.
• Fjern filtrene på én gang ved at skubbe dem mod det bageste af gruppen og træk dem ned på samme tid.
• Vask filtrene og pas samtidig på ikke at bøje dem. Lad dem tørre, inden de fastgøres igen.
• Når filtrene fastgøres igen, skal du sørge for, at håndtaget er synligt udefra.

• Filteret kan ikke vaskes og kan ikke regenereres, og skal udskiftes omkring hver fjerde måned, eller oftere ved kraftig brug.
  • Tag fedtfiltrene af metal ud
• Tag det gennemvædede aktive kulfilter ud ved at løsne befæstelseskrogene.
• Fastgør det nye filter ved at hægte ind på plads
• Sæt metalfedtfiltrene på plads igen.

• Tag fedtfiltrene af metal ud
- Skru pærerne af og erstat dem med nye med de samme egenskaber.
- Sæt metalfedtfiltrene på plads igen.

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produkt er købt, for yderligere oplysninger om genanvendelse af dette produkt.
