INSTRUKCJA OBSŁUGI DKP 2021 BLOMBERG

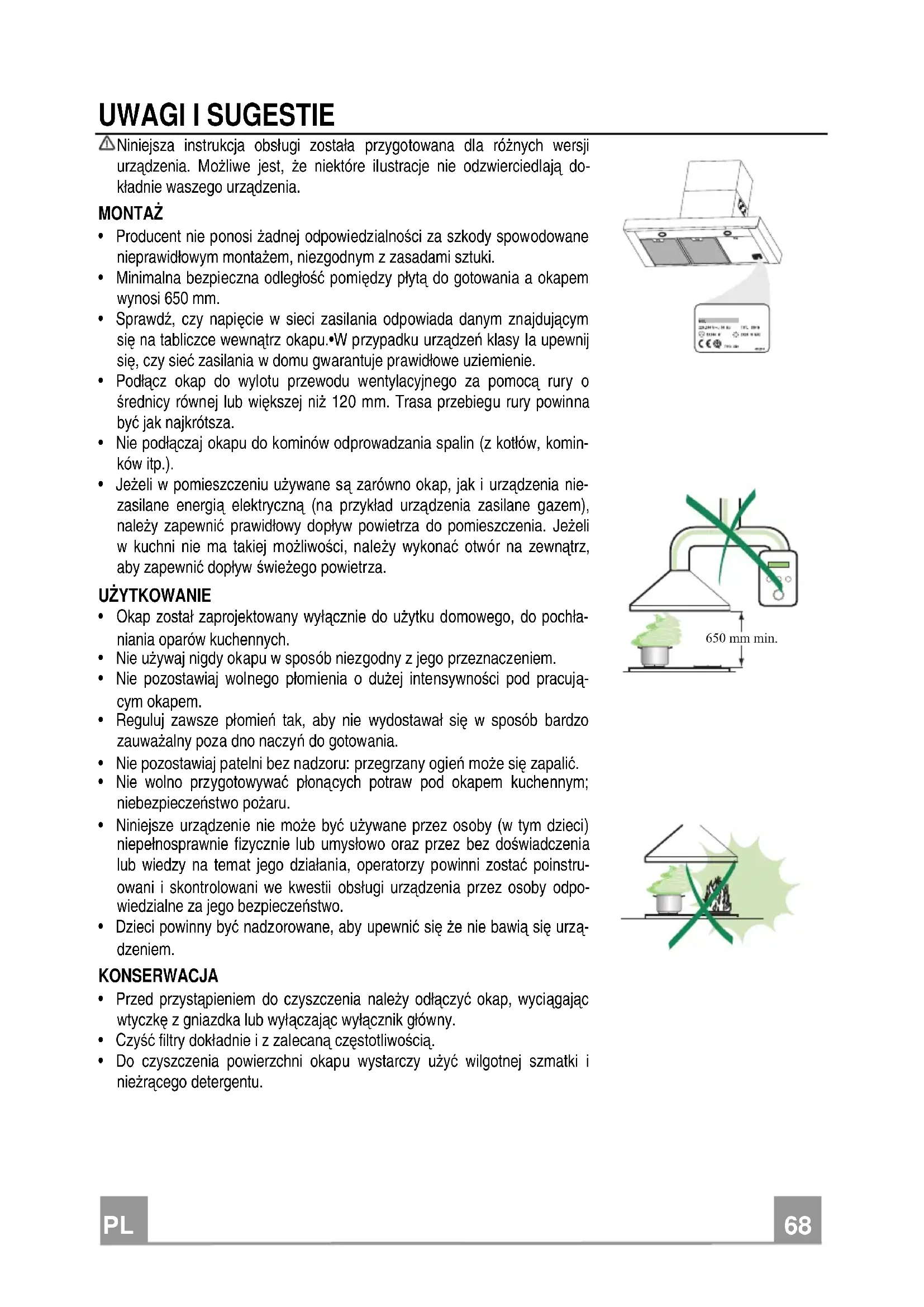

Niniejsza instrukcja obsługi została przygotowana dla różnych wersji urządzenia. Możliwe jest, że niektóre ilustracje nie odzwierciedlają do- kładnie waszego urządzenia. MONTAŻ

• Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłowym montażem, niezgodnym z zasadami sztuki.

• Minimalna bezpieczna odległość pomiędzy płytą do gotowania a okapem wynosi 650 mm.

• Sprawdź, czy napięcie w sieci zasilania odpowiada danym znajdującym się na tabliczce wewnątrz okapu.•W przypadku urządzeń klasy Ia upewnij się, czy sieć zasilania w domu gwarantuje prawidłowe uziemienie.

• Podłącz okap do wylotu przewodu wentylacyjnego za pomocą rury o średnicy równej lub większej niż 120 mm. Trasa przebiegu rury powinna być jak najkrótsza.

• Nie podłączaj okapu do kominów odprowadzania spalin (z kotłów, komin- ków itp.).

• Jeżeli w pomieszczeniu używane są zarówno okap, jak i urządzenia nie- zasilane energią elektryczną (na przykład urządzenia zasilane gazem), należy zapewnić prawidłowy dopływ powietrza do pomieszczenia. Jeżeli w kuchni nie ma takiej możliwości, należy wykonać otwór na zewnątrz, aby zapewnić dopływ świeżego powietrza. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do pochła- niania oparów kuchennych.

• Nie używaj nigdy okapu w sposób niezgodny z jego przeznaczeniem.

• Nie pozostawiaj wolnego płomienia o dużej intensywności pod pracują- cym okapem.

• Reguluj zawsze płomień tak, aby nie wydostawał się w sposób bardzo zauważalny poza dno naczyń do gotowania.

• Nie pozostawiaj patelni bez nadzoru: przegrzany ogień może się zapalić.

• Nie wolno przygotowywać płonących potraw pod okapem kuchennym; niebezpieczeństwo pożaru.

• Niniejsze urządzenie nie może być używane przez osoby (w tym dzieci) niepełnosprawnie fizycznie lub umysłowo oraz przez bez doświadczenia lub wiedzy na temat jego działania, operatorzy powinni zostać poinstru- owani i skontrolowani we kwestii obsługi urządzenia przez osoby odpo- wiedzialne za jego bezpieczeństwo.

• Dzieci powinny być nadzorowane, aby upewnić się że nie bawią się urzą- dzeniem. KONSERWACJA

• Przed przystąpieniem do czyszczenia należy odłączyć okap, wyciągając wtyczkę z gniazdka lub wyłączając wyłącznik główny.

• Czyść filtry dokładnie i z zalecaną częstotliwością.

• Do czyszczenia powierzchni okapu wystarczy użyć wilgotnej szmatki i nieżrącego detergentu. 650 mm min.PL

Części Nr Ilość Części wyrobu 1 1 Korpus okapu z regulacją, lampami, dmuchawą, filtrami 2 1 Teleskopowy komin składający się z:

9 1 Kołnierz redukujący o średnicy Ø 150-120 mm

14.1 2 Przedłużacz łączący kształtkę kierunkową z wylotem

powietrza 15 1 Kształtka kierunkowa wylotu powietrza Nr Ilość Części do montażu

7.2.1 2 Wsporniki przytwierdzające górną część komina

11 6 Kołki 12a 6 Śruby 4,2 x44,4 12c 6 Śruby 2,9 x9,5 Ilość Dokumentacja 1 Instrukcja obsługi

INSTALACJA Wiercenie i mocowanie elementów montażowych

Narysować na ścianie:

• w środku strefy przewidzianej na montaż okapu linię pionową aż do sufitu lub do górnej granicy.

• linię poziomą: 650 mm ponad poziomem kuchenki.

• Położyć el. montażowy 7.2.1 w odległości 1-2 mm od sufitu lub od powieżchni górnej, cen- trująć go (nacięcie) na linii pionowej odniesienia.

• Zaznaczyć otwory el. montażowego.

• Położyć el. montażowy 7.2.1 w odległości X mm poniżej pierwszego elementu (X = wyso- kość komina górnego) centrując go (nacięcie) na linii pionowej odniesienia.

• Zaznaczyć otwory el. montażowego.

• Zaznaczyć, tak jak to pokazano na rysunku, punkt odniesienia w odległości 116 mm od linii pionowej oraz 320 mm powyżej linii poziomej.

• Powtórzyć tę czynność po przeciwnej stronie.

• Wywiercić otwory ø 8 mm w zaznaczonych miejscach.

• Włożyć kołki 11 w otwory.

• Przykręcić elementy montażowe, przy pomocy śrub 12a (4,2 x 44,4 ) znajdujących się na wyposażeniu.

• Wkręcić 2 śruby 12a (4,2 x 44,4) znajdujące się na wyposażeniu w otwory montażowe kor- pusu okapu, pozostawiając miejsce 5-6 mm pomiędzy ścianą a główką śruby.PL

Montaż korpusu okapu

• Przed przystąpieniem do montażu korpusu, należy dokręcić dwa wkręty Vr znajdujące się w jego punk- tach montażowych.

• Zawiesić korpus okapu na wkrętach 12a.

• Dokręcić wkręty wspomagające 12a.

• Wyregulować wkręty Vr w celu wypoziomowania korpusu okapu. 12a

Aby zainstalować okap w wersji z wyciągiem należy go podłączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury ø 150 lub 120 mm; wyboru rury dokonuje monter.

• Do połączenia z rurą¸ ø120 mm założyć kołnierz re- dukcyjny 9 na wylot w korpusie okapu.

• Zamocuj rurę z odpowiednimi opaskami. Nie znajdu- ją się na wyposażeniu.

• Wyjmij ewentualne węglowe filtry zapachowe.

• Należy włożyć łącznik 15 do wylotu powietrza.

• Następnie włożyć części przedłużenia łącznika 14.1 po bokach łącznika 15.

• Upewnić się, że odpływ części przedłużenia 14.1 jest pionowo i poziomo wyrównany z otworami wentyla- cyjnymi osłony komina. Jeżeli otwory nie pokrywają się, należy wyregulować pozycje elementów poprzez odwrócenie przedłużenia 14.1, a następnie zmonto- wać ponownie.

• Upewnić się, że filtry węglowe zostały zamontowa- ne. 14.115PL

PODŁĄCZENIE ELEKTRYCZNE

• Podłącz okap do sieci zasilania za pomocą wtyczki dwubiegu- nowej z rozwarciem styków – minimalnie 3 mm.

• Wyjmij filtry tłuszczowe (patrz par. „Konserwacja”) i upewnij się, czy wtyczka przewodu zasilania jest prawidłowo włożona do gniazda wtyczkowego okapu. Montaż osłony przewodu kominowego Część górna

• Należy delikatppnie odgiąć boki górnej części osłony i zacze- pić je o wsporniki 7.2.1, upewniając się, że zostały dobrze osa- dzone.

• Przymocować boki do wsporników używając 4 załączonych wkrętów 12c (2,9 x 9,5). Część dolna

• Delikatnie odgiąć boki osłony i zaczepić je pomiędzy jej górną częścią, a ścianą, upewniając się, że zostały dobrze osadzone.

• Zamontować dolną część do korpusu okapu, używając 2 załą- czonych wkrętów 12c (2,9 x 9,5). 12c

4/I LT1T2 T3 T4 Panel sterujący

PRZYCISK KONTROLKA FUNKCJE

L wł./wył. Włącza i wyłącza system oświetlenia. oświetlenia T1 wł./wył. Świeci się Najniższy poziom prędkości. silnika Przytrzymanie przycisku przez 1 sekundę powoduje wyłączenie silnika. T2 Prędkość Świeci się Drugi poziom prędkości. T3 Prędkość Świeci się Trzeci poziom prędkości. T4 Prędkość Stałe świecenie Prędkość maksymalna. Miganie Prędkość maksymalna, używana do usuwania najbar- dziej intensywnej emisji wyziewów kuchennych, włą-czana przez przytrzymanie przycisku przez 2 sekundy. Funkcja wyłącza się automatycznie po 10 minutach działania. Może zostać również wyłączona ręcznie przez wciśnięcie dowolnego przycisku.PL

Panel sterowania L Oświetlenie Włączanie i wyłączanie oświetlenia. S LED Dioda informująca o uruchomieniu okapu. V1 Włączenie okapu Włączanie i wyłączanie okapu w trybie niskiej prędkości. Służy do cichej i stałej wymiany powietrza przy małej ilości oparów. V2 Tryb średni Średnia prędkość, odpowiednia dla większości warunków, zacho- wują ca optymalny stosunek wydajności do hałasu. V3 Tryb intensywny Najwyższa prędkość, odpowiednia w przypadku gotowania wytwa- rzającego duże ilości oparów, również przez długi czas.PL

KONSERWACJA Filtry tłuszczowe

• Filtry należy czyścić co 2 miesiące użytkowania, bądź czę- ściej w przypadku intensywnego używania. Możliwe jest czyszczenie ich w zmywarce.
• Należy zdejmować filtry po kolei, przesuwając ich uchwyty w kierunku tyłu, jednocześnie pociągając ku dołowi.

• Unikać zaginania filtrów podczas mycia. Przed ponownym montażem wewnątrz okapu, upewnić się, czy są całkowicie suche.
• Wkładając filtry z powrotem do okapu należy zwrócić uwa- gę, aby zostały poprawnie zamontowane uchwytem do ze-wnątrz. Filtr węglowy (tryb recyrkulacji)

WYMIANA FILTRA WĘGLOWEGO

• Tego filtra nie można myć ani regenerować. Należy go wymieniać mniej więcej co 4 miesiące użytkowa- nia lub częściej w przypadku intensywnego używa- nia.

• Wyjąć metalowe filtry tłuszczowe.

• Wyjąć nasycony filtr węglowy poprzez zwolnienie blokad.

• Włożyć nowy filtr i zamontować w odpowiednim położeniu.

• Zamontować ponownie metalowe filtry tłuszczowe.

• Wyjąć metalowe filtry tłuszczowe.

• Wykręcić uszkodzoną żarówkę i wymienić na nową o takich samych parametrach.
