Rodzaj produktu	Okap kuchenny
Marka	Blomberg
Model	DKP2160
Sposób montażu	Wyciągowy lub filtrujący
Minimalna odległość bezpieczeństwa	650 mm nad płytą grzewczą
Średnica wylotu powietrza	120 mm (adapter 150 mm w zestawie)
Zasilanie elektryczne	230 V ~ 50 Hz (sprawdź tabliczkę znamionową)
Rodzaj oświetlenia	2 x żarówki 40 W max
Liczba prędkości	4 prędkości + prędkość intensywna
Rodzaj filtrów	Metalowy filtr przeciwtłuszczowy (zmywalny) + filtr węglowy (wymienny)
Konserwacja filtrów przeciwtłuszczowych	Mycie w zmywarce co 2 miesiące
Wymiana filtra węglowego	Co 4 miesiące (niezmywalny)
Czyszczenie okapu	Wilgotna ściereczka i neutralny detergent
Bezpieczeństwo	Obowiązkowe uziemienie, nie używać pod okapem do flambirowania
Przeznaczenie	Tylko do użytku domowego
Informacje środowiskowe	Obowiązkowy recykling ZSEE, nie wyrzucać z odpadami domowymi

Często zadawane pytania - DKP2160 BLOMBERG

Jaka jest minimalna odległość między okapem a płytą grzewczą ?

Minimalna odległość bezpieczeństwa wynosi 650 mm dla prawidłowej instalacji.

Czy mogę używać okapu w trybie recyrkulacji ?

Tak, okap może być używany w wersji filtrującej z filtrem węglowym (niedołączonym) do recyrkulacji powietrza.

Jak czyścić filtry przeciwtłuszczowe ?

Metalowe filtry przeciwtłuszczowe są zmywalne w zmywarce. Zaleca się ich mycie co 2 miesiące.

Kiedy należy wymienić filtr węglowy ?

Filtr węglowy należy wymieniać co 4 miesiące lub częściej w przypadku intensywnego użytkowania. Nie jest on ani zmywalny, ani regenerowalny.

Jak wymienić żarówki w okapie ?

Zdejmij metalowe filtry, następnie wykręć stare żarówki i zastąp je nowymi o mocy 40 W maksimum (żarówkowe). Zamontuj filtry z powrotem.

Co zrobić, jeśli okap nie działa ?

Najpierw sprawdź zasilanie elektryczne i główny wyłącznik. Upewnij się, że złącze przewodu zasilającego jest prawidłowo podłączone. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Czy mogę używać okapu z garnkami gazowymi ?

Tak, ale upewnij się, że pomieszczenie jest dobrze wentylowane, jeśli używasz urządzeń gazowych. Nigdy nie dopuść, aby płomienie wystawały poza garnki.

Jak ustawić prędkość intensywną ?

Aby włączyć prędkość intensywną, naciśnij przycisk T4 przez około 2 sekundy. Wyłącza się automatycznie po 10 minutach.

Czy okap musi być uziemiony ?

Tak, uziemienie instalacji elektrycznej jest obowiązkowe dla zapewnienia bezpieczeństwa. Sprawdź, czy gniazdko jest zgodne z przepisami.

Jakie średnice przewodów wydechowych stosować ?

Używaj przewodu o średnicy minimalnej 120 mm. Adapter z 150 mm na 120 mm jest w zestawie dla większych wylotów.

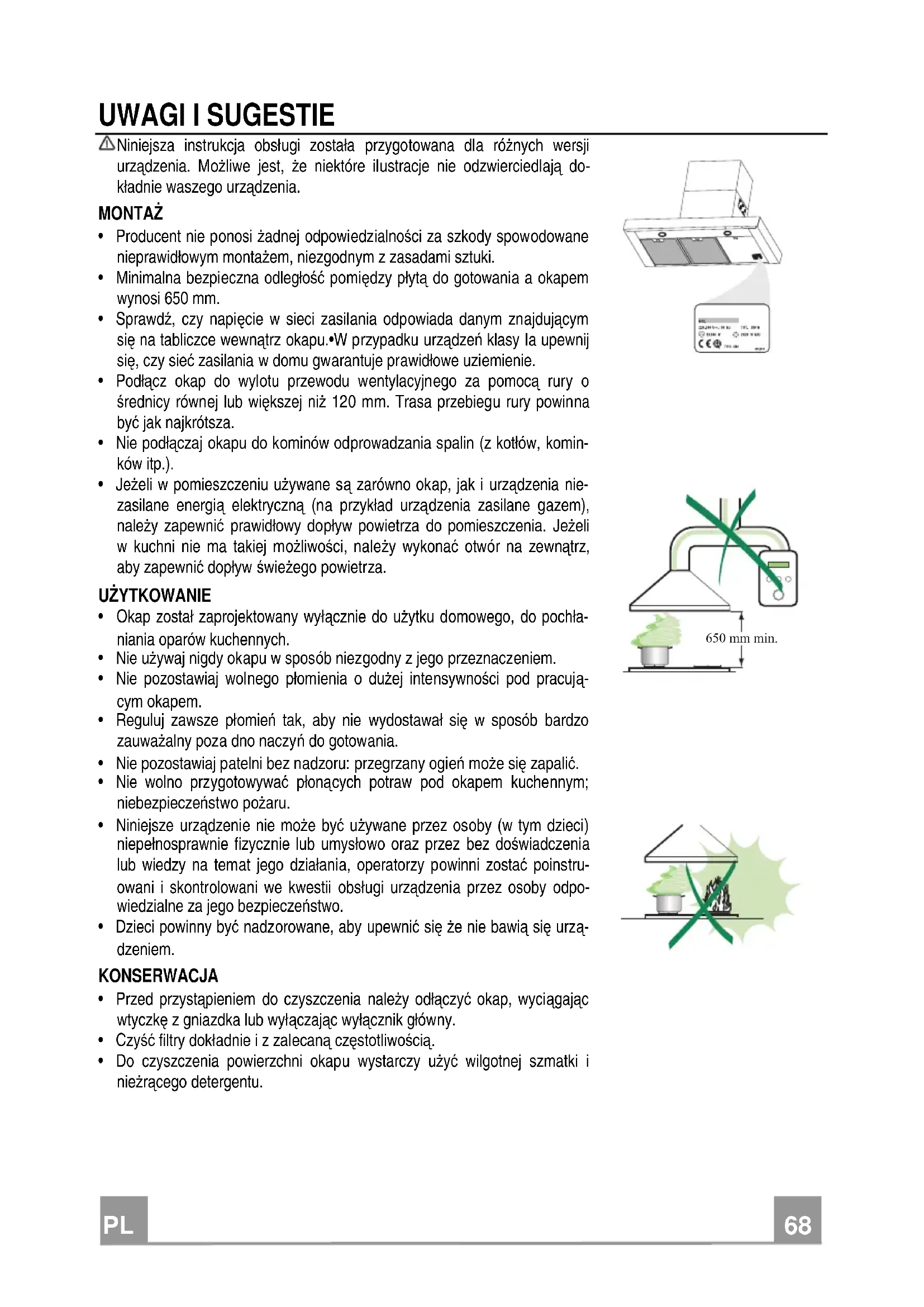

INSTRUKCJA OBSŁUGI DKP2160 BLOMBERG

Niniejsza instrukcja obshugi zostafa przygotowana dla rożnych wersji urzadzenia. Możliwe jest, ze niedźóre ilustracje nie odzwierciedlaja do-kładnie waszego urzadzenia.

MONTAZ

• Producent nie ponosiźadnej odpowiedzialnosci za szkody spowodawanie prawidtowym montaquem, niedzgodnym z zasadami sztuki.
• Minimalna bezpieczna odlegostość pomiedzy plyta do gotowania a okapemDynosi 650 mm.
• Sprawdź,czynapiecie w sieci zasilania odpowiada danymznajdujocymsie na tabliczce wewnatrz okapu.W przypadku urzadzen klasy la upewnijsie,czy siec zasilania w domu gwarantuje prawidlowe uziemienie.
• Podlacz okap do wylotu przywodu wentylacyjngo za pomocarury o srednicy rownej lub wiekszej niz 120 mm. Trasa przybiegu rury powinna byc jak najrotsza.
• Nie podłuczaj okapu do kominów odpradowazania spalin (z kotłow, kominków itp.).
• Ježeli w pomieszczeniu uzywane są zarówno okap, jak i urzadzenia niedzisilane energia elektryczna (na przykBlad urzadzenia zasilane gazem), naleź zapewnic prawidlowy dopły w pouietra do pomieszczenia. Jeźeli w kuchni nie ma takiej moziwość, naleź wykonac owör na zewnatrz, aby zapewnic dopły swieźegogowie pietrza.

UZYTKOWANIE

• Okap zostal zaprojectowy wyłącznie do uzytku domowego, do pochăniania oparów kuchennych.
• Nie uzywaj nigdy okapu w sposob niedzgodny z loro przyznaczeniem.
• Nie pozostawaj wolnego plomienia o duzej intensywnosci pod pracujacym okapem.
• Reguluj zawsze plomien tak, aby nie wydostawat sie w sposob bardzo zauważalny poza dno naczyń do gotowania.
• Nie pozostawiaj patelni bez nadzoru: przyegrzany ogien要去 zapalić.
• Nie wolno przygotowywać plonących potraw pod okapem kuchennym; niebeźpieczędwo pożaru.
• Niniejsze urzadzenie nie möglich być uzywane przyez osoby (w tym;dzieci) niedelnosprawnie fizycznie lub umysłowo oraz przyez bez doświadczenia lub wiedzy na temat.goje dzialania, operatorzy powinni zostac poinstruowani i skontrolowani we kwestii obsglui urzadzenia przyez osoby odpowiedzialne za.goje bezpieczenstwo.
• Dzieci powinny byc nadzorowane, aby upewnić są nie bawia są urzadzeniem.

KONSERWACJA

• Przed przystapieniem do czyszczeniaNSEy odlaczyc okap, wyciagajc wyyczke z gniazdka lub wylacznik glowny.
  Czyśc filtry doklady i z zalecana czestotliwość.
• Do czyszczenia powierzchni okapu wystarczy uzyc wilgotnej szmatki i niedracingo detergentu.

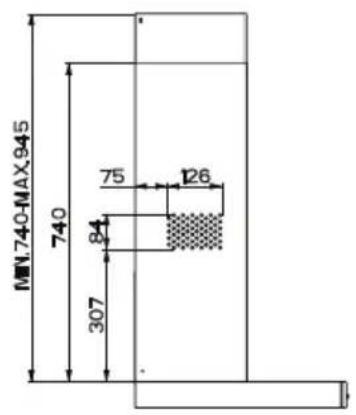

Wymiary

Częsci

Nr	Ilość	Czȩsci wyrobu
1	1	Korpus okapu z regulacja, lampami, dmuchawa, filtrami
2	1	Teleskopowy komin składajcy są z:
2.1	1	Górnej czȩsci
2.2	1	Dolnej czȩsci
9	1	Kolnierz redukacja o srednicy Ø 150-120 mm
14.1	2	Przed✕扭矩ość kszplański kierunkowa z wylotem powietrza

15 1 Ksztaftka kierunkowa wylotu powietra

Nr	Ilosć	Czȩci do montazu
7.2.1	2	Wsporniki przytwierdzajace górna czȩść komina
11	6	Kolki
12a	6	Śruby 4,2 x44,4
12c	6	Śruby 2,9 x9,5

Ilość Dokumentacja
1	Instruktowa	obstogi

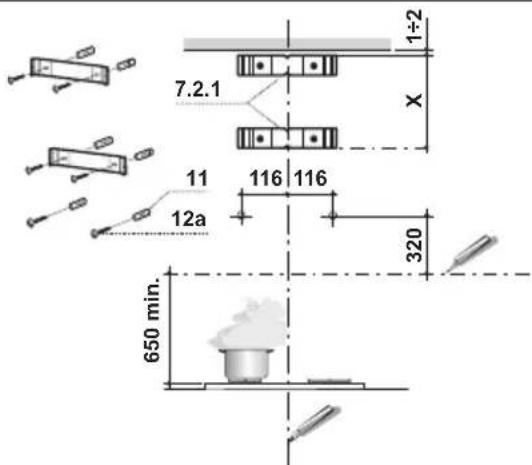

Wiercenie i mocowanie elementów montażowych

Narysować na scianie:

• w srodku strefy przywidzianej na montaż okapu linie pionowaź do sufitu lub do górnej granicy.
• linie pozioma: 650mm ponad poziomem kuchenki.
• Połozyc el. montażowy 7.2.1 w odlegość 1-2 mm od sufitu lub od powiéchni górnej, centrujac go (naciȩcie) na linii pionowej odnieszenia.
• Zaznaczyc otwory el. montażowej.
• Połozć el. montażowy 7.2.1 w odlegatósci X mm poniȩj pierwSzego elementu (X = wyso-kosć komina górnego) centrujac go (nacimiento) na linii pionowej odnieszenia.
  Zaznaczyc otwory el. montażowej.
• Zaznaczyc, tak jak toPokazano na rysunku,punkt odniesienia w odlegosci 116 mm od linii pionowej oraz 320~mm powyzej linii poziomej.
• Powtórzé t eczynnosc po przyciwnej stronie.
  Wywiercie otwory 8mm w zaznaczonych mistrsacch.
  Wlozyc kolki 11 w otwory.
• Przykrecić elementy montażowe, przy pomocy srb 12a (4,2 x 44,4) znajdujycych są wyposzażiu.
• Wkrecić 2招投标 12a (4,2 x 44,4) znajdujace sie na wyposażeni w otwory montaźowe korpusu okapu, pozostawiajac.),几点 5-6 mm pomiedzy sciana a glówn招投标.

Montažkorpusuokapu

• Przed przystapieniem do montazu korpusu,NSEy dokrecic dwa wkrety Vr znajdujace sie wvoor punktach montażowych.
• Zawiesić korpus okapu na wkreṭach 12a.
• Dokrecić wkrety wspomagajce 12a.
  Wyregulowac wkrpty Vr w celu wypoziomowania korpusu okapu.

Podlaczenia

WYLOT POWIETRZA WERSJA Z WYCIAGIEM

Aby zainstalować okap w wersji z wyciagiem naleź go podlączyc do rury wylotowej za pomocza sztywnej lub giętkiej rury 0 150 lub 120 mm; wyboru rury dokonuje monter.

• Do polaczenia z rura, 120mm załoźyc kolnierz redukcyjny 9 na wylot w korpusie okapu.
• Zamocuj rurez oddpowiednimi opaskami. Nie znajduja sie na wyposazeniu.
• Wyjmij ewentualne weglowe filtry zapachowe.

PRACA W TRYBIE RECYRKULACJI

• Naleź wyrość sącznik 15 do wylotu powietrza.
• Nastepnie wlozyc czeci przydluzenia sącznika 14.1 po bokach sącznika 15.
• Upewnić sie, ze odphyw czȩsci przydłuzenia 14.1 jest pionowo i poziomo wyrówny z otworami wentylacynymi oslony komina. Jeźeli otwory nie pokrzywa są,NSE wyregulowa pozycje elementów poprzej odwrócenie przydłuzenia 14.1, a nastepnie zmonto-wa ponownie.
• Upewnić sie, ze filtry weglowe zostaly zamontowane.

PODLACZENIE ELEKTRYCZNE

• Podlacz okap do sieci zasilania za pomocą wyczki dwubiegu-nowej z rozwarciem styków -minimalnie 3mm
• Wyjmij filtry thuszczowe (patrz par. „Konserwacja”) i upewnij sie,czy wtyczka przyzewodu zasilania jest prawidłowo wlożona do gniaźda wtyczkowej okapu.

Montaž oslony przywodu kominowej

Czesc gorna

• Nalezy delikatppnie odgiac boki gornej czesci oslony i zacepić je o wsporniki 7.2.1, upewniajac sie, ze zostaly dobrze osadzone.
• Przymocować boki do wsporników uzywajc 4 załucznych wkrećow 12c (2,9 x 9,5).

Czesc dolna

• Delikatnie odgić boki osłony i zaczepić je pomiedzy jej górnę czȩscia, a sciana, upewniajac sie,ź zostaly dobrze osadzone.
• Zamontowac dolna czesc do korpusu okapu, uzywajac 2 zaaczonych wkretow 12c (2,9 x 9,5).

Panel sterujacy

PRZYCISK	KONTROLKA	FUNKCJE
L wł./wył. o swietlenia		Wȩczā i wyłącza system oświetlenia.
T1 wł./wył. silnika	Świeci są	Najniższy poziom prędkosci. Przytrzymanie przyciscu przyez 1 sekunde powoduje wyłączenia silnika.
T2 Prȩdkość	Świeci są	Drugi poziom prȩdkosci.
T3 Prȩdkość	Świeci są	Trzechi poziom prȩdkosci.
T4 Prȩdkość	Stałe swiecenie Miganie	Prȩdkość maksymalna. Prȩdkość maksymalna, uzywana do usuwania najbar-dziej intensywnej emisi wyziewów kuchennych, wączana przyez przytrzymanie przyciscu przyez 2 sekundy. Funkcja wyłącza są automatycznie po 10 minutach dzialania. Moze zostać równieź wyłączone ryecznie przyez wymiśćdowe dowolnye przyzycisku.

Panel sterowania

L	Oświetlenie	Włączanie i wymiarcze oświetlenia.
S	LED	Dioda informujacja o uruchomieniu okapu.
V1	Wymiarczenia okapu	Wymiarczenia i wymiarczenia okapu w trybie niskiej prędkość. Sȩzy do cichej i stałe wymiany powietrza przy.Małe ilosci oparów.
V2	Tryb Średni	Średnia prȩdkość, odpowiednia dla wiskaść warunkowy, zachowuju ca optymalny stosunek wydajność do hałasu.
V3	Tryb intensywny	Najwyźsa prȩdkość, odpowiednia w przyypadku gotłowania wyrta-rzejacego duźewilosci oparów, również przydz摄像头 czas.

Filtrythuszczowe

CZYSZCZENIE METALOWYCH, SAMONOSNYCH FILTRÖW TŁUSZCZOWYCH

• FiltryNSEZY cZyScic co 2 miesiace uzytkowania, badz czeciej w przypadku intensywnego uzywania. MoZliwe jest czyszczenie ich w zmywarce.
• Nalezy zdejmownik filtry po kolei, przywuajac ich uchwyt y w kierunku tyhu, jederoczenia pociagajuć ku dołowii.
• Unikać zaginania filtrów podczas mycia. Przed ponownym montaquem wewnatrz okapu, upewnic sie,czy są calkowicieSuche.
• Władajęc filtry z powrotem do okapu naleź zworcie uwa⁻ge, aby zostymi poprawnie zamontowane uchwytem do zewnatrz.

Filtr węglowy (tryb recyrkulacje)

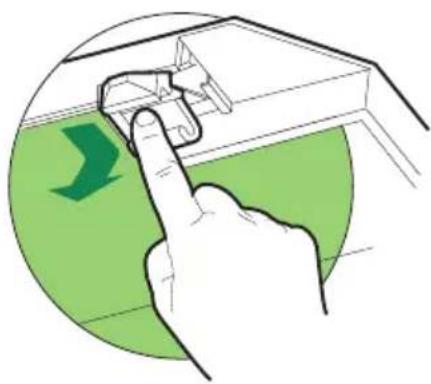

WYMIANA FILTRA WEGLOWEGO

• Tego filtrna nieMZna mycani regenerowac.Nalezy go wymieniac mniej wiecej co 4 mieseace uzytkowania lub czesciej w przypadku intensywnego uzywania.
  Wyjac metalowe filtry thuszczowe.
  Wyjac nasycony filtr wegrlowy poprzej zwolnienie blokad.
• Wlozyc nowy filtr i zamontowac w odpowiednim połozeniu.
• Zamontowac ponownie metalowe filtry thuszczowe.

Oswietenie

WYMIANA ZAROWEK

Zarówki 40 W

Wyjac metalowe filtry thusczowe.
- Wykrećić uszkodzona zarówka i wymiNIC na nowa takiich samych parametrach.
- Zamontowac ponownie metalowe filtry thusczowej.

Naudiojimo instrukcijos taikomos kelioms šio irenginio versijoms. Todel galite rasti atskiru funkciju aprasymus, kurie netaikytini jusu jsigytam irenginiui.

MONTAVIMAS

To urzadzenie jest oznaczone zgodnie z Dyrektwa Europejska 2002/96/WE oraz polska Ustawa o zuzytym sprzeci elektrycznym i elektronicznym symbolem przykreślonego kontenera na odpady. Tatie oznakowanie informuje, ze sprezt ten, po okresie为其ogo uzytkowania nie sąbć umieszczany zaumnie zinnymi opdatami pochodźacymi z gospodarstwa domogego. Uzytkownik jest zobowiązany do oddania go prowadźonym zbieranie zuzytego sprețu elektrycznégo i elektronicznego. Prowadźcy zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne Jednostki, tworza odpowiedni system umozliwiajczy oddanie tego sprețu. W一直处于现阶段 werden zuzytym sprețem elektrycznym i elektronicznym przyczynyia są do unikcieci szkodliewych dla zdrowia ludzi i srodowiska naturalnégo konsekwenci,Dynikacja z obecnosci skladnikówNiebezpiecznych oraz niew一直处于现阶段 to the
