GEBRUIKSAANWIJZING DKP2160 BLOMBERG

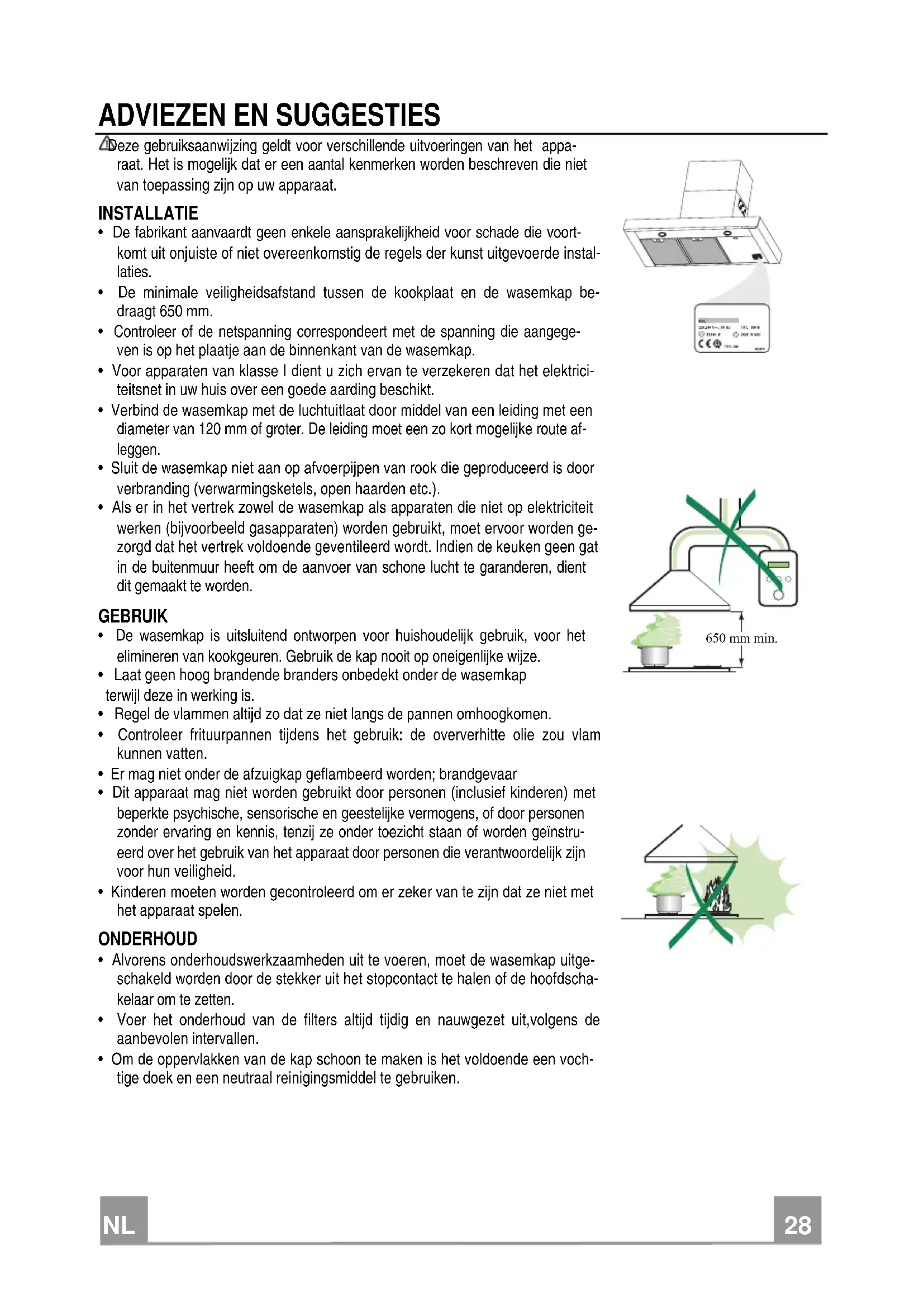

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het appa- raat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voort- komt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde instal- laties.

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap be- draagt 650 mm.

• Controleer of de netspanning correspondeert met de spanning die aangege- ven is op het plaatje aan de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektrici- teitsnet in uw huis over een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route af- leggen.

• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden ge- zorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstru- eerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitge- schakeld worden door de stekker uit het stopcontact te halen of de hoofdscha- kelaar om te zetten.

• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevolen intervallen.

• Om de oppervlakken van de kap schoon te maken is het voldoende een voch- tige doek en een neutraal reinigingsmiddel te gebruiken. 650 mm min.NL

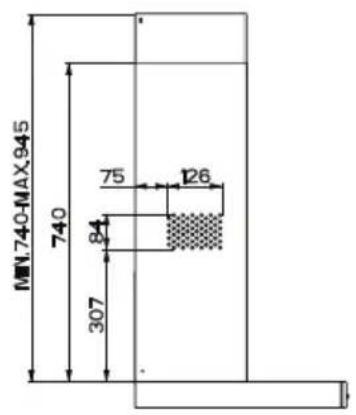

Onderdelen Ref. Productonderdelen 1 1 Wasemkap compleet met:Bedieningen, Licht,Ventilatorgroep,Filters 2 1 Telescopische Schouw Bestaande uit:

9 1 Reductieflens ø 150-120 mm

14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat

15 1 Verbindingsstuk Luchtuitlaat Ref. Installatieonderdelen

7.2.1 2 Bevestigingsbeugels Bovenstuk van de

Schouw 11 6 Pluggen 12a 6 Schroeven 4,2 x 44,4 12c 6 Schroeven 2,9 x 9,5 Documentatie 1 Gebruiksaanwijzing

INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;

• een horizontale lijn op 650 mm min. boven de kookplaat.

• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bij- geleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verti- cale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en op 320 mm boven de horizontale referentielijn.

• Herhaal deze handeling aan de andere kant.

• Boor op de afgetekende punten gaten van ø 8 mm.

• Schuif de pluggen 11 in de gaten.

• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

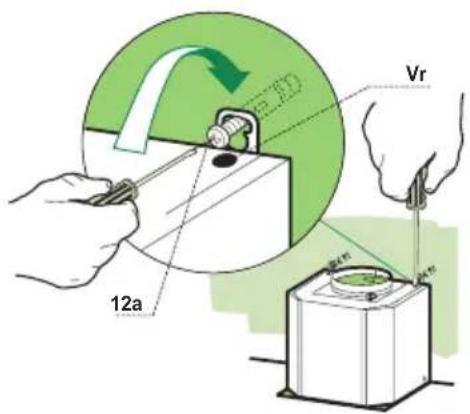

• Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wa- semkap bevinden, aanhalen.

• Haak de wasemkap vast aan de schroeven 12a.

• De dragende schroeven 12a definitief aanhalen.

• Draai aan de schroeven Vr om de wasemkap recht te hangen. 12a

Aansluitingen LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap ge- leverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

• Breng verbindingsstuk 15 op de luchtuitgang aan door het vast te drukken’.

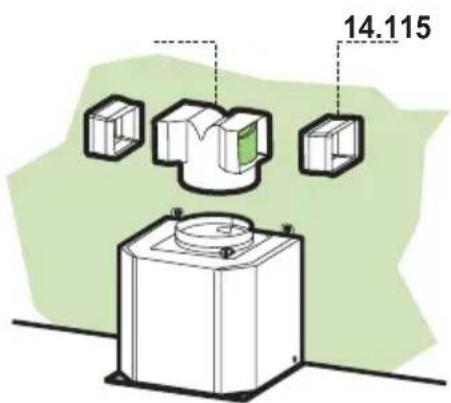

• Plaats de verlengstukken 14.1 op de zijkant van ver- bindingsstuk 15.

• Controleer of de uitlaat van het verlengstuk 14.1 overeenstemt met de gaten van de schouw, en dit zowel horizontaal als vertikaal. Als dit niet het geval is, dan moet U de compositie aanpassen door de ver- lengstukken 14.1 .

• Controleer of er een geurfilter met actieve koolstof aanwezig is. 14.115NL

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contact- doos van de afzuigkap is gestoken. Montage van de schouw Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c. Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vastha- ken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c. 12c

L 0/1 Licht Schakelt de verlichting aan en uit. T1 0/1 Motor brandt Eerste snelheid. Schakelt de wasemkap uit als hij ongeveer 1seconde ingedrukt wordt. T2 Snelheid brandt Tweede snelheid. T3 Snelheid brandt Derde snelheid. T4 Snelheid permanent Maximum snelheid. knipperend Intensieve snelheid. Geschikt om de sterkste kookdampen af te voeren. Wordt geacti- veerd door de toets ongeveer 2” ingedrukt te houden. Wordt 10 minuten nadat hij in werking getreden is automatisch uitgescha- keld. Kan met de hand worden uitgeschakeld door een willekeu- rige andere toets in te drukken.NL

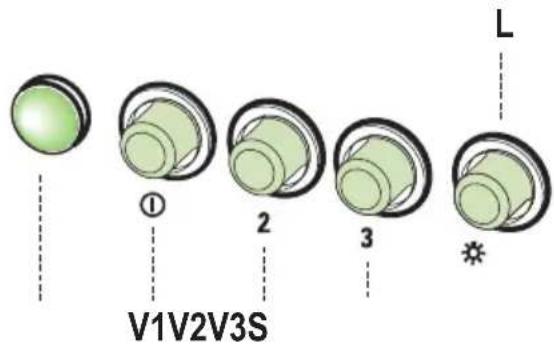

L Lichten Hiermee schakelt u de verlichting aan en uit. S Led Led motorinschakeling. V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kook- dampen zijn. V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau. V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.NL

• De filters moeten eens in de 2 maanden of, bij bij- zonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.

• Verwijder de filters één voor één door ze naar de ach- terkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.

• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.

• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft. Geurfilter (filterversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden wor- den vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.

• Verwijder de metalen vetfilters.

• Verwijder het verzadigde geurfilter met actieve kool- stof door de bevestigingen los te maken.

• Monteer het nieuwe filter door het op zijn plaats vast te drukken.

• Plaats de metalen vetfilters terug.

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.

• Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.

• Plaats de metalen vetfilters terug.DK
