Produkttype	Emhætte
Mærke	Blomberg
Model	DKP2160
Installationsmåde	Aftræk eller recirkulation
Minimum sikkerhedsafstand	650 mm over kogepladen
Diameter på luftudtag	120 mm (150 mm adapter medfølger)
Strømforsyning	230 V ~ 50 Hz (kontroller typeskiltet)
Belysningstype	2 x glødelamper 40 W maks
Antal hastigheder	4 hastigheder + intenst trin
Filtertype	Metal fedtfilter (vaskbart) + aktivt kulfilter (udskifteligt)
Vedligeholdelse af fedtfiltre	Vask i opvaskemaskine hver 2. måned
Udskiftning af kulfilter	Hver 4. måned (ikke vaskbart)
Rengøring af emhætten	Fugtig klud og neutralt rengøringsmiddel
Sikkerhed	Jordforbindelse påkrævet, brug ikke emhætten til flambering
Tilsigtet brug	Kun til husholdningsbrug
Miljøoplysninger	WEEE-genbrug påkrævet, smid ikke ud med husholdningsaffald

Ofte stillede spørgsmål - DKP2160 BLOMBERG

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Den minimale sikkerhedsafstand er 650 mm for korrekt installation.

Kan jeg bruge emhætten i recirkulationstilstand?

Ja, emhætten kan bruges i recirkulationsversion med et aktivt kulfilter (medfølger ikke) for at recirkulere luften.

Hvordan rengør jeg fedtfiltrene?

De metalliske fedtfiltre er opvaskemaskinevenlige. Det anbefales at vaske dem hver 2. måned.

Hvornår skal jeg udskifte kulfilteret?

Aktivt kulfilter skal udskiftes hver 4. måned eller oftere ved intensiv brug. Det kan ikke vaskes eller regenereres.

Hvordan skifter jeg pærerne i emhætten?

Fjern metalfiltrene, skru de gamle pærer ud og udskift dem med nye på maks. 40 W (glødepærer). Sæt filtrene tilbage.

Hvad gør jeg, hvis emhætten ikke virker?

Kontroller først strømforsyningen og hovedafbryderen. Sørg for, at strømkablets stik er korrekt tilsluttet. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge emhætten med gasgryder?

Ja, men sørg for, at rummet er godt ventileret, hvis du bruger gasapparater. Lad aldrig flammerne stikke ud over gryderne.

Hvordan indstiller jeg den intensive hastighed?

For at aktivere intensiv hastighed, tryk på 2 sekunder på knap T4. Den stopper automatisk efter 10 minutter.

Skal emhætten jordforbindes?

Ja, jordforbindelse af den elektriske installation er påkrævet for at sikre sikkerheden. Kontroller, at stikket er korrekt.

Hvilke diametre på aftrækskanal skal jeg bruge?

Brug en kanal med mindst 120 mm diameter. En 150 mm til 120 mm adapter medfølger til større udtag.

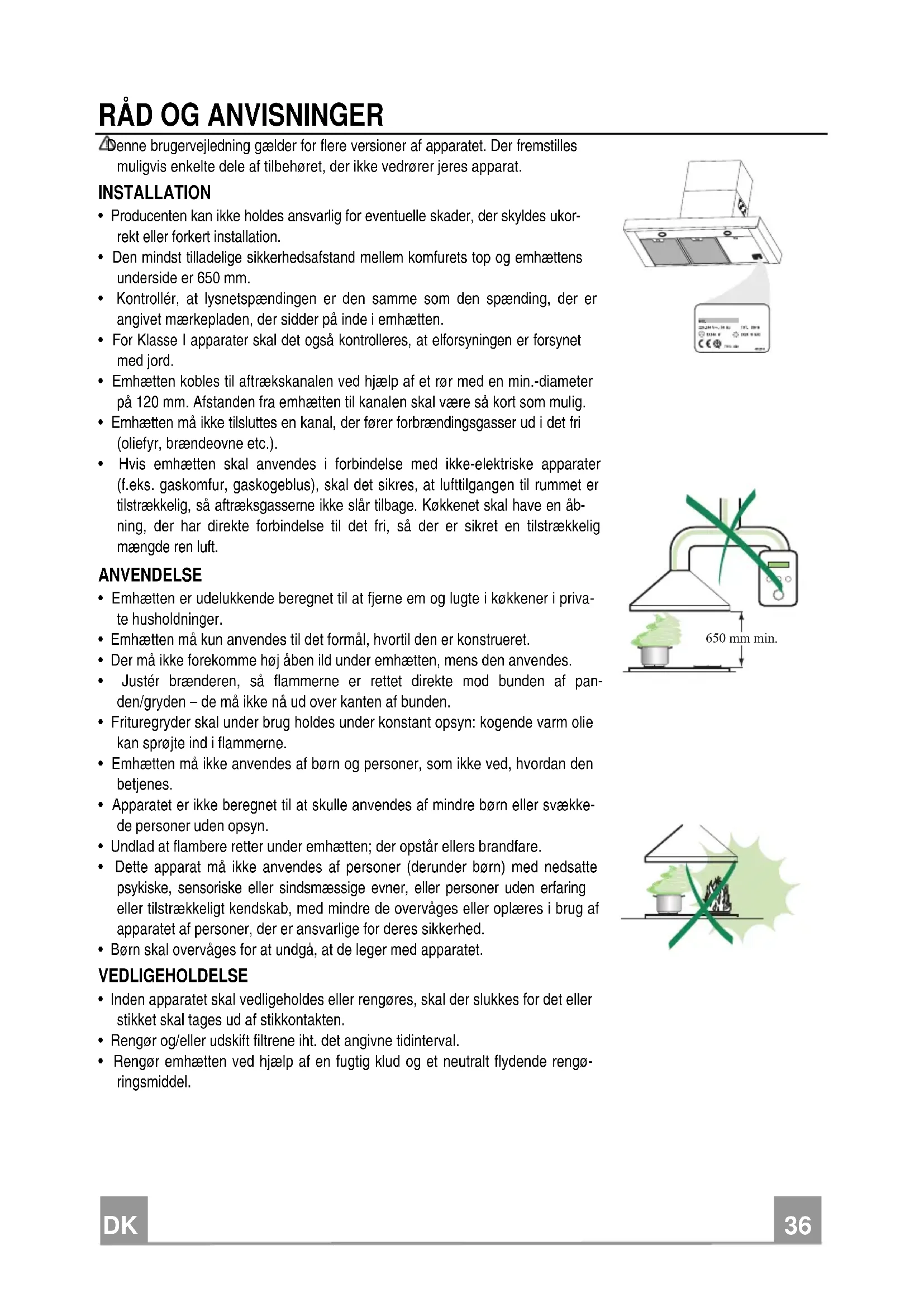

BRUGSANVISNING DKP2160 BLOMBERG

Denne brugervejledning gelder for flere versioner af apparatet. Der fremstilles muligvis enkelte dele af tilbehoret, der icke vedrorer jeres apparat.

INSTALLATION

• Producenten kan/DDke holds ansvarlig for eventuelle skader, der skyldes ukorrekt erer forkert installation.
• Den mindset tilladelige sikkerhedsafstand mellem komfurets top og emhaettens underside er 650~mm .
• Kontroller, at lysnetspændingen er den samme som den spænding, der er angivet mærkepladen, der sidder på inde i emhætten.
• For Klasse I apparater skal det och kontrolleres, at elforsyningen er forsynet med jord.
• Emhætten kobles til aftræskanalen ved hjælp af et rør med en min.-diameter på 120 mm. Afstanden fra emhætten til kanalen skal��e SSEkort som mulig.
• Emhaeten mä ikke tilsluttes en kanal, der fær forbrændingsgasser ud i det fri (oliefyr, brændeovne etc.).
• Hvis emhaeten skal anwendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at lufttilgangen til rummet er tilstrækkelig, sa affreksgasserne ikke slar tilbage. Kokkenet skal have en abning, der har direkte forbindelse til det fri, sa der er sikret en tilstrækkelig maengde ren luft.

ANVENDELS

• Emhætten er udelukkende beregnet til at fjerne em og lugte i køkkener i priva te husholdninger.
• Emhætten mA kun anvendes til det formal, hvortil den er konstrueret.
• Der mä ikke forekomme hij aben ild under emhætten, mens den anvendes.
• Justér brænderen, sä flammerne er rettet direkte mod bunden af panden/gryden - de må ikke na ud over kanten af bunden.
• Frituregryder skal under brug holds under konstant opsyn: kogende varm olie kan sprejte ind i flammerne.
• Emhætten må ikke anvendes af børn og personer, som ikke ved, hvordan den betjenes.
• Apparatet er ikke beregnet til at skulle anvendes af mindre børn eller svække de personer.uden opsyn.
• Undlad at flambere retter under emhætten; der opstär ellers brandfare.
• Dette apparat på ikke anvendes af personer (derunder børn) med nedsatte psykiske, sensoriske eller sindsmæssige evner, eller personer uten erfaring eller tilstrækkeligt kendskap, medindre de overvåges aller oplaeres i brug af apparatet af personer, der er ansvarlige for deres sikkerhed.
• Børn skal overvåges for at undgå, at de leger med apparatet.

VEDLIGEHOLDELS

• Inden apparatet skal vedligeholds eller rengøres, skal der slukkes for det aller stikket skal tages ud af stikkontakten.
• Rengør og/eller udskift filtrene iht. det angivne tidinterval.
• Rengør emhaeten ved hjælp af en fugtig klud og et neutral flydende rengø-ringsmiddel.

Dimensioner

Komponenter

1	1 Emhætte, komplet med Styring, lys, blæser, filtre
2	1 Teleskopisk skorsten indeholdende:
2.1	1 Øverste sektion
2.2	1 Nederste sektion
9	1 Redukptionsflange ø 150-120 mm
14.1	2 Tilslutningsforlænger til luftudtag
15	1 Tilslutning til luftudtag

Ref. Kvantum Installationskomponenter

7.2.1	2	Fastgårelsesbøjler til øverste skorstenssektion
11	6	Vægstikkonttakter
12a	6	Skruer 4,2 x 44,4
12c	6	Skruer 2,9 x 9,5

Kvantum	Dokumentation
1	Brugsanvisning

Gennemboring af væg og fastspænding af beslag

Optegn pà væggen:

• en lodret linie helt op til loftet eller op til øverste kant fra midten af zonen, hvor emhaeten, skal monteres, smt
• en vandret linje i mindst 650~mm s hvide over komfuret.
• Anbring, som vist på tegningen, beslaget 7.2.1 i en afstand af 1 - 2mm fra loftet aller den øverste kant, idet dets midte (hak) anbringes på den lodrette referencinglinie.
• Afmærk midten af beslagets huller.
• Anbring, som vist, beslaget 7.2.1 i en afstand af X mm under det对不起 beslag (X = højden af den medleverede øvre skorsten), idet dets midte (hak) anbringes på den lodrette reference linje.
• Afmærk midten af beslagets huller.
• Lav, som vist pa tegningen, et referencepunkt 116mm fra den lodrette referencinglinie og 320 mm over den vandrette referencinglinie.
  Gentag donne operation pa den modsatte side.
• Bor 8 mm huller i de angivne punkter.
  Anbring rawlplugs 11 i hullerne.
  Spend beslagene fast med de medleverede skruer 12a (4.2 x 44.4).
• Skru de to medleverede skruer 12a (4,2 x 44,4) i ophängningshullerne til emhætten, idet man lader en afstand på 5 - 6mm VMLere mullem væggen og skruehovederne.

Montering af emhætte

• Inden man hænger emhætten op, skal man stramme de to skruer Vr, som sidder i hættens ophængningspunktter.
• Haeng emhaeten op pà de forberedte skruer 12a.
  Stram ophängningsskruerne 12a helt til.
• Ved at dreje på skruerne Vr nivelleres emhætten.

Tilslutninger

AFSKAERMETUDGAVELUFTAFAKSYSTEM

När den afskærmede version installereres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex-ller et stift rør 0 150 eller 120mm . Det beslutter installmenten

• For at installere en 120 mm til slütnung til luftaftreak skal reduktionsflangen 9 sættes på emhættens udtræk.
• Fastgor roret pa plads ved hjaelp af tilstrakkeligt med rorholdere (ikke medleveret).
  Fjern alle aktive kulfiltre.

RECIRKULATIONS VERSION LUFTAFAEEK

• Skub pasforbindelsen 15 oven pa emhaettens udtag.
• Isæt forbindelses forlaengerstykkerne fra sider 14.1 i forbindelse 15.
  Sorg for at aftrakket pa forlangerstykkerne 14.1 er horisontalt og vertikalt ensrettet med skorstensaftrakkene. Hvis det ikke er tilfældet, skal du justere placeringen ved enten at vende forbindelse forlangerstykkerne 14.1 og sa samle dem igen som beskrevet tidligere.
• Sorg for at de aktive kulftrte er blevet sat ind.

TILSLUTNING TIL STRÖMFORSYNING

• Tilslut emhaeten til elnettet, idet der indsættes en topolet af-bryder med en kontaktafstand på mindst 3mm
• Fjern fedtfiltrene (se afsnittet "Vedligeholdelse") og kontROLLER, at eltilsuttingens kabelklemme er korrekt indsat i udsugningsgruppens stik.

Montering af affrak

Overste del af aftraekkanalen

• Udvid let de to sider pa den overste aftrakskanalen og hegt dem bag ved bojlerne 7.2.1, idet der sorges for, at de sidder godt.
• Fastgör de to sider til bojlerne ved hjælp af de 4 skruer 12c (2,9 x 9.5), der folger med.

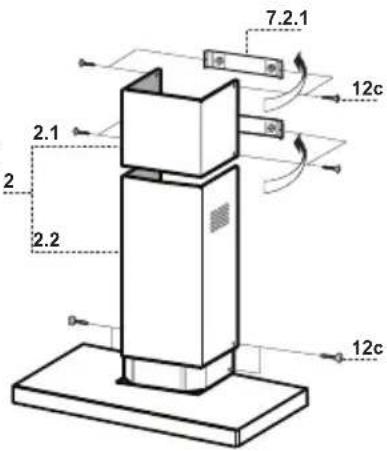

Sænk aftrækskanalen

• Udvid let de to sider på aftrækket og hægt dem mellem det øverste aftrak og væggen, idet der skal sørges for, at de sidder godt.
• Fastgör den nederste del lateralt til emhætten ved hjælp af de 2 skruer 12c (2,9 x 9,5), der medfolger.

Betjeningspanel

KNAP		LED	FUNKTIONER
L	0/1 Lys	Tænder og slukker for lyset.
T1	0/1 Motor	Tændt	Første hastighedNär der trykkes i omkring et sekund, slukkes der for motoren.
T2	Speed	Tændt	Anden hastighed.
T3	Speed	Tændt	Tredje hastighed.
T4	Speed	Fastgjort	Maks. hastighed
		Blinker	Intensiv hastighed.Egnet til de stærkeste kogedampe og-lugte. Funktionen bliver aktiv, hvis knappen trykkes ind i omkring 2 sekunder. After 10 minutters Funktion slukker den automatisk. Denne Funktion kan afbrydes ved at trykke på en hvilken som helst knap.

L Lys Tænder og slukker for lyssystemet.
S	Lysdiode	Motorfungerende lysdiode.
VI	Motor	Tænder og slukker udsugningsmotoren på lav hastighed. Bruges til at give en constant og lydløs luftudskiftning, hvis der er lette madlavningsdampe.
V2	Hastighed	Middelhastighed, passende til de fleste driftbetingelser forudsat optimalt forhold mellem behandlet luft/støjniveau.
V3	Intensiv	Højeste hastighed, bruges til at fjerne de madlavningsdampe, der udsendes på hjøjeste varme, inklusive langeperioder.

Fedtfiltr

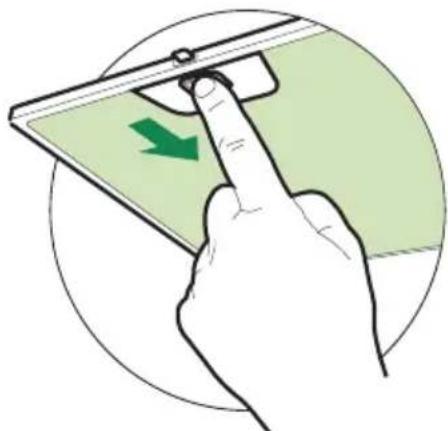

RENGØRING AF SELVBÅERENDE FEDT FILTRE AF METAL

• Filtrene skal rengøres after 2 maneders drift, aller oftere ved kraftig anvendelse, og de kan vaskes i opvaskemaskine.
  Fjern filtrene pa en gang ved at skubbe dem mod det bageste af gruppen og trak dem ned pa samme tid.
  Vask filtrene og pas samtidig pa ikke at boje dem. Lad dem tørre, inden de fastgøres igen.
• När filtrene fastgøres igen, skal du sorge for, at händtaget er synligt udefra.

Aktivt kulfilter (recirculationsudgave)

UDSKIFTNING AF DET AKTIVE KULFILTER

• Filteret kan ikke vaskes og kan ikke regenereres, og skal udskiftes omkring hvver fjerde maned, eller oftere ved kraftig brug.
• Tag fertifiltrene af metal ud
• Tag det gennemvædede aktive kulfilter ud ved at løne befaestelseskrogene.
• Fastgör det nye filter ved at hægte ind på plads
• Sæt metallfedtfiltrne på pladsigen.

Lys

UDSKIFTNING AF LYS

40 W glodelys.

• Tag fertifiltrene af metal ud
• Skru pærerne af og erstat dem med nye med de samme egenskaber.
• Sæt metallfedtfiltrne på pladsigen.

Symbolet à produit et éperp kakken angiver, at dette produit ilke ma behandles som husholdningsaffald. Det skal i stedet overgives til en af-faldssstation for behandling af elektrisk og elektronisk udstyr. Ved at sorge for at dette product bliver bortskafet pa den rette made, hjaelper du med til at forebyge eventuelle negative pavirkninger af miljoet og af personers helbred, der ellrs kinne forarsages af forkert bortskaffse af dette prodkt. Kontakt det lokale communekontor, affaldsselskab eiler den forretning, hvor produkt er kbt, fer yderligere oplyninger om genanvendelse af dette prodkt.
