DKP2160 - Virtuvės gartraukis BLOMBERG - Nemokama naudojimo instrukcija

Produkto tipas	Virtuvės gartraukis
Prekės ženklas	Blomberg
Modelis	DKP2160
Montavimo būdas	Ištraukiamasis arba recirkuliacinis
Minimalus saugos atstumas	650 mm virš kaitlentės
Oro išleidimo angos skersmuo	120 mm (150 mm adapteris pridedamas)
Maitinimas elektra	230 V ~ 50 Hz (patikrinti plokštelėje)
Apšvietimo tipas	2 x kaitrinės lempos, max 40 W
Greičių skaičius	4 greičiai + intensyvus greitis
Filtrų tipas	Metalinis riebalų filtras (plaunamas) + aktyvintos anglies filtras (keičiamas)
Riebalų filtrų priežiūra	Plauti indaplovėje kas 2 mėnesius
Anglies filtro keitimas	Kas 4 mėnesius (neplaunamas)
Gartraukio valymas	Drėgna šluoste ir neutralus ploviklis
Sauga	Privaloma įžeminimas, nenaudoti po gartraukiu liepsnai kurti
Paskirtis	Tik buityje
Aplinkosaugos informacija	Privalomas EEĮ atliekų perdirbimas, neišmesti su buitinėmis atliekomis

Dažnai užduodami klausimai - DKP2160 BLOMBERG

Koks yra minimalus atstumas tarp gartraukio ir kaitlentės?

Minimalus saugos atstumas yra 650 mm tinkamam montavimui.

Ar galiu naudoti gartraukį recirkuliaciniu režimu?

Taip, gartraukį galima naudoti filtruojančioje versijoje su aktyvintos anglies filtru (nepridedamas) orui recirkuliuoti.

Kaip išvalyti riebalų filtrus?

Metaliniai riebalų filtrai yra plaunami indaplovėje. Rekomenduojama juos plauti kas 2 mėnesius.

Kada reikia pakeisti anglies filtrą?

Aktyvintos anglies filtrą reikia keisti kas 4 mėnesius arba dažniau, jei naudojama intensyviai. Jis nėra plaunamas ar atnaujinamas.

Kaip pakeisti gartraukio lemputes?

Nuimkite metalinius filtrus, tada atsukite senas lemputes ir pakeiskite naujomis, kurių galia ne didesnė kaip 40 W (kaitrinėmis). Grąžinkite filtrus į vietą.

Ką daryti, jei gartraukis neveikia?

Pirmiausia patikrinkite maitinimą elektra ir pagrindinį jungiklį. Įsitikinkite, kad maitinimo laido jungtis yra gerai prijungta. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Ar galiu naudoti gartraukį su dujiniais puodais?

Taip, tačiau įsitikinkite, kad patalpa yra gerai vėdinama, jei naudojate dujinius prietaisus. Niekada neleiskite liepsnoms išsikišti už puodų.

Kaip nustatyti intensyvų greitį?

Norėdami įjungti intensyvų greitį, maždaug 2 sekundes spauskite T4 mygtuką. Jis automatiškai išsijungia po 10 minučių.

Ar gartraukis turi būti įžemintas?

Taip, elektros instaliacijos įžeminimas yra privalomas siekiant užtikrinti saugumą. Patikrinkite, ar lizdas atitinka reikalavimus.

Kokius ištraukimo ortakio skersmenis naudoti?

Naudokite ne mažesnio kaip 120 mm skersmens ortakį. Didesnėms angoms pridedamas 150 mm į 120 mm adapteris.

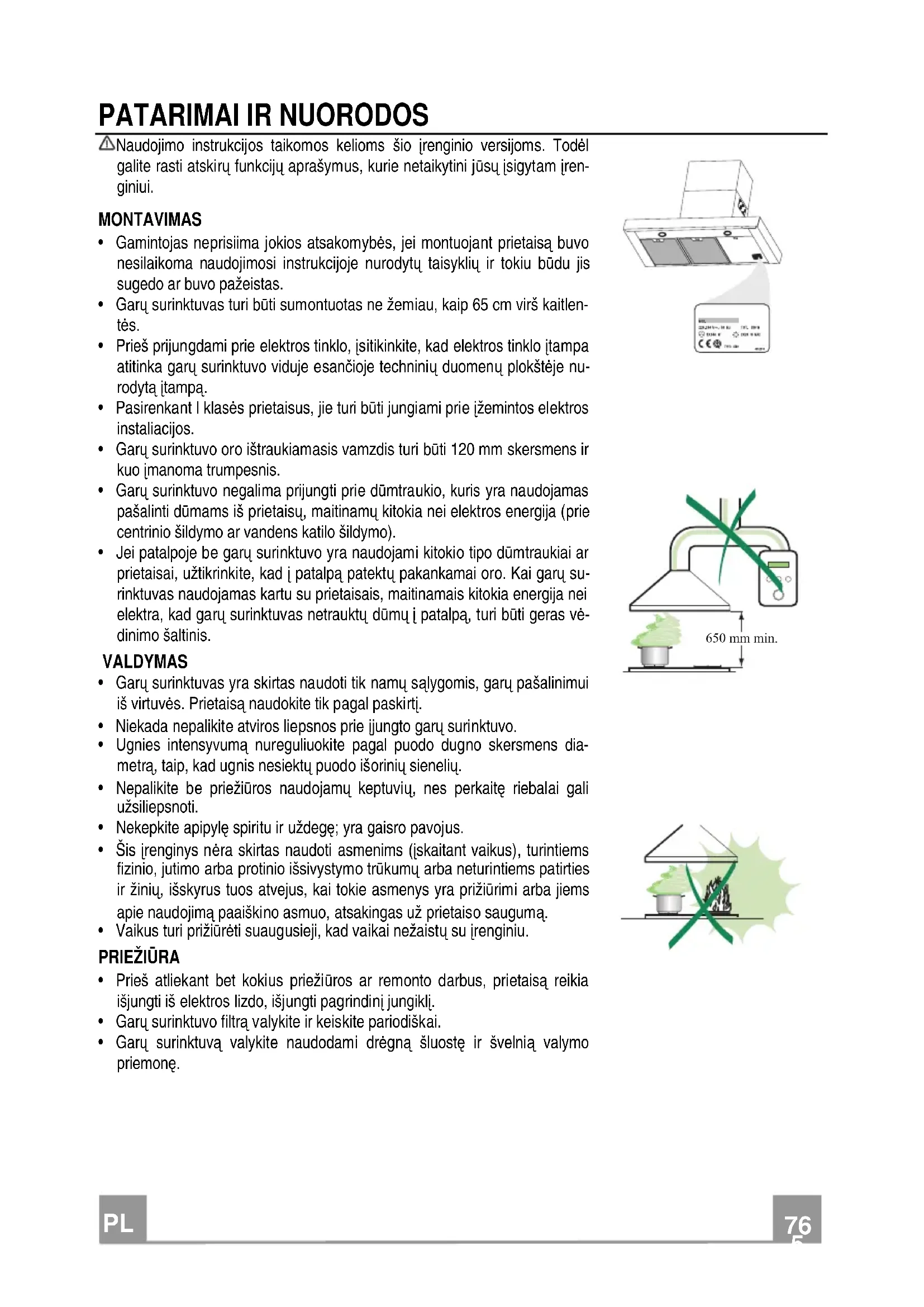

NAUDOJIMO INSTRUKCIJA DKP2160 BLOMBERG

• Gamintojas neprisiima jokios atsakomybès, jei montuojant prietaisa buvo nesilaikoma naudojimosi instrukcijoje nurodytú taisykliu ir tokiu budujis sugedo ar buvu pazeistas.
• Garu surinktuvas turi buti sumontuotas ne zhemiau, kaip 65 cm virš kaitlen-tés.
• Pries prijungdami prie elektros tinklo, jsitikinkite, kad elektros tinklo jtampa atitinka garu surinktuvo viduje esancioje techniniu duomenu ploksteje nu-rodyta jtampa.
• Pasirenkant I klasès prietaisus, jie turi buti jungiami prie izemintos elektrros instalaciños.
• Garu surinktuvo oro istraukiamasis vamzdis turi buti 120 mm skersmens in kuo jmanoma trumpesnis.
• Garu surinktuvo negalima prijungti prie dumtraukio, kuris yra naudojaspasalinti dumams iš prietaisu, maitinamu kitokia nei elektros energia (prie centrinio sildymo ar vandens katilo sildymo).
• Jei patalpoje be garu surinktuvo yra naudojam i kitokio tipo dumtraukiai ar prietaisai, uztikrinkite, kad i patalpa patektu pakankamai oro. Kai garu surinktuvas naudojamas kartu su prietaisais, maitinamais kitokia energia nei elektra, kad garu surinktuvas netrauktu dumu i patalpa, turi buti geras vedinimo saltinis.

VALDYMAS

• Garu surinktuvas yra skirtas naudoti tik namu salygomis, garu pašalinimui is virtuves. Prietaisa naudokite tik pagal paskirti.
• Niekada nepalikite atviros liepsnos prie jjungto garu surinktuvo.
• Ugnies intensyvuma nureguliukite pagal puodo dugno skersmens diametra, taip, kad ugnis nesiektu puodo isoriniu sieneliu.
• Nepalikite be prieziuros naudiojamu keptuviu, nes perkaite riebalai gali uzsiliepsnoti.
• Nekepkite apipyle spiritu ir uždege; yra gaisro pavojus.
• Sis jrenginys nera skirtas naudoti asmenims (jskaitant vaikus), turintiems fizinio, jutimo arba protinio issivystymo trukumu arba neturintiems patirties ir ziniu, isskyrus tuos atvejus, kai tokie asmenys yra priziurimi arba jiems apiie naudiojima paaiiskino asmuo, atsakingas už prietaiso sauguma.
• Vaikus turi prižiūréti saaugusieji, kad vaikai nezaistu su jrenginiu.

PRIEZIURA

• Pries atliekant bet kokius prieziuros ar remonto darbus, prietaisa reikia isjungti is elektros lizdo, isjungti pagrindini jungikli.
• Garu surinktuvo filtrà valykite ir keiskite pariodiskai.
• Garu surinktuva valykite naudodami dregna sluoste ir svelnia valymo priemone.

Kliutis

K componentai

Ref.	Kiekis	Irengimo componentai
1	1	Garçurinkéjo sudétis: Valdymas, Apšvietimas, Venti- liacijos grupë, Filtrai
2	1	Teleskopinio kamino sudétis:
2.1	1	Viršutinis kaminas
2.2	1	Apatinis kaminas
9	1	Prijungimo reduktorius ø 150-120 mm
14.1	2	Ora iëjimo sudūrimo prailgintuvas
15	1	Oro iëjimo sujungimas

Ref. Kiekis Irengimo componentai

7.2.1	2	Virsutinio kamento laikymo begelis
11 6	Kaisčiai
12a 6	Varžtai 4,2 x 44,4
12c 6	Varžtai 2,9 x 9,5

Kiekis	Dokumentai
1	Naudiojimo	instrukcija

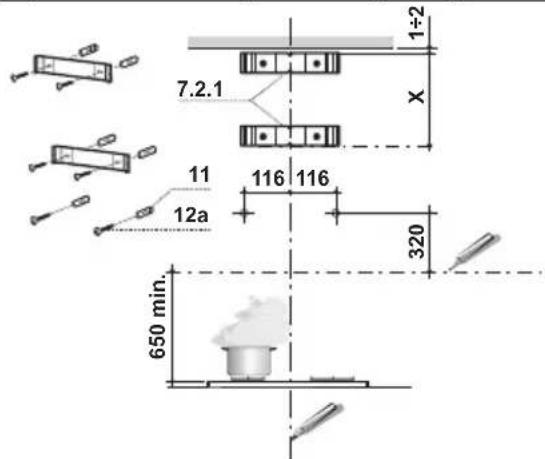

Sienos grežimas ir laikymo begeliu pritvirtinimas

• vertikaliä linija iki lubu ar iki esamo aukstesnio tasko, tos vietos centre kur norim pritvirtinti gartrauki;
• horizontalia linija: maziausiai 650 mm virš viryklës.
• Priglausti laikymo begeli 1-2 mm nuo lubu ar nuo esancio aukstesnio taško, kaip parodyta 7.2.1, sulyginant jo centrine dalī (ipijovimus) su nubržta vertikalia linija.
• Laikiklyje esanciose kiaurymese pazymeti taskelius.
• Priglausti laikikli 7.2.1 X mm Žemiau nuo pirmojo laikiklio (X = virsutinio kamino aukstis), sulyginant jo centrine dalj (ipjovimus) su nubrezta vertikalia linija.
  Laikiklyje esanciose kiaurymese pazymeti taškelius.
• Pažymeti taskelius, kaip parodyta, 116mm nuo vertikalios nuorodos linjos ir 320mm virš horizontalios nuorodos linjos.
• Pakartoti ta pačia operacija priešingoje puseije.
  Isgrezti 8mm diametro skies pazymetose vietose.
  Istatyti kaiščius 11 j išgežtas skies.
• Pritvirtinti laikančius begelius naudojant varžtus 12a (4,2x44,4) kurios jus rasite pakuotëje.
• Isukti 2 varžtus 12a (4,2 x 44,4), kuriuos jus rasite pakuotëje, i skies gartraukio korpuso pritvirtinimui, paliekant 5-6 mm tarpeli tarp sienos ir varžtu galu.

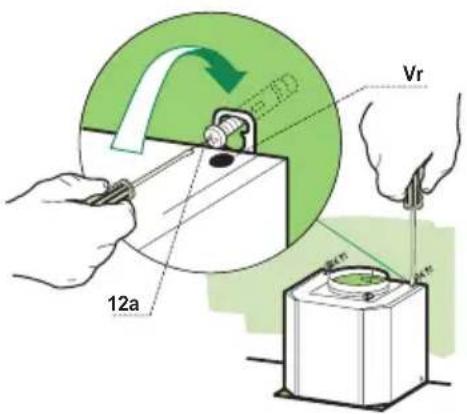

Gartraukio korpso montavimas

Pries uzkabinant gartraukio korpusa prisukti 2 varztus Vr kurie randasi gartraukio korpuso prikabinimo vietoje.
Uzkabinti gartraukio korpusa ant varztu 12a.
- Prisukti glutinai laikymo varžtus Vr kad susilygintugartraukio korpusas.
- Gartraukio korpuso balansavimui naudoti Vr varztus.

Pajungimas

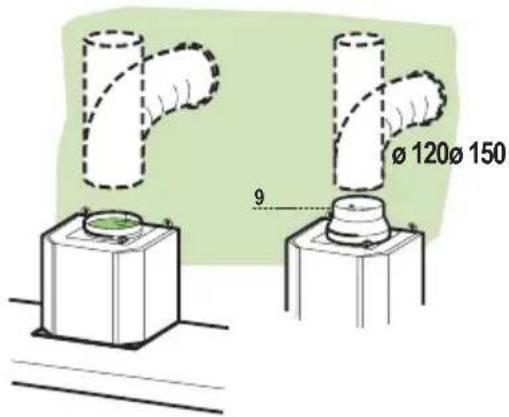

ORI ISJIMAS TRAUKIMO BUDU

Norint instaliuoti traukimo versija pajunkite gartrauki prie iseinamojo kietojo arba lankstaus 150 arba 120 mm diametro vamzdzio pagal jusp asirinkima.

• Norint prijungti su 120 mm diametro vamzdziu jveskite reduktoriu 9 i dumtraukio korpso iseiga.
• Pritvirtinti vamzdi su specialiais prisukimo instrumentais. Sie instrumentai nera itraukti i komplekta.
• Isimi kvapag sutraukiancius anglies filtrus.

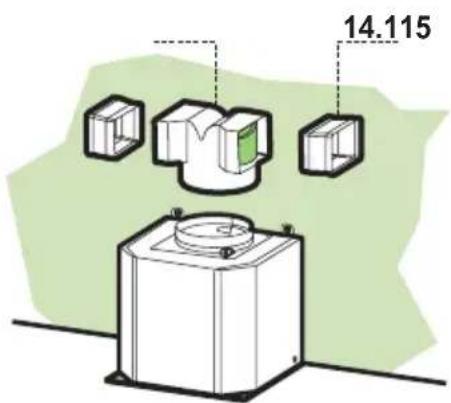

ORO IŠÉJIMAS FILTRAVIMO BÜDU

• Oro isejimo vietoje ivesti sujungima 15 spaudimo budu.
  I sujungima 15 ivesti iš šonu sujungimo 14.1 prailginimus.
  Isitikinti kad sujungimo prailginimu 14.1 išeinamoji dalis atitinka kamino angu dydi horizontaliai ir vertikaliai. Jei neatitinka pakoreguoti pozicija sukeiciant sujungimo prailginimus 14.1 ir dar karta permontuoti kaip buvo rašyta anksciau.
• Uztikrinti kad butu idetas kvapa sulaikantis anglies filtras.

PAJUNGIMAS PRIE ELEKTROS

Pajungti gartrauki i tinkla panaudiojant bipolini jungikli su maziausiai 3mm kontaktu atidarymu.
- Isimi riebalu sulaikymo filtrus (ziureti par. Eksploatacija)

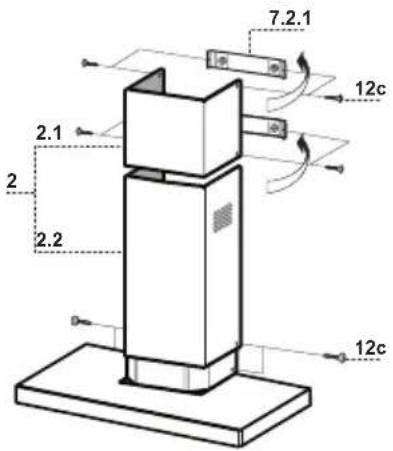

Kamino montavinas

Viršutinis kaminas

Truputi praplesti du soninius kraustus, uzkabinti ant laikymo begiu 7.2.1 ir uzdaryti iki fiksacijos.
- Pritvirtinti laikiklio soninese dalyse 4 varztus 12c (2,9 x 9,5) kurius jus rasite pakuoteje.

Apatinis kaminas

• Truputi praplesti du kamino šoninius kraštus, užkabinti juos tarp viršutinio kamino ir sienos ir uždaryti iki fiksacijos.
• Pritvirtinti is šonu viršutine gartraukio korpuso dalj 2 varžtais 12c (2,9 x 9,5) kurius jus rasite pakuoteje.

Valdymo skydas

Mygtukas	Led	Funkcjos
L	0/1 Apšvietimas	ljungti ir išjungti apšvietimo jrengimă.
T1	0/1 Ijungtas variklis	Pirmasis greitisIšjungia gartrauki jeigu apie 1 sekunde spausite mygtuka.
T2	Greitis priëjimas	Antrasis greitis.
T3	Greitis priëjimas	Trečiasis greitis.
T4	Greitis PriëjimasMirkčiojantilemputé	Maksimalus greitis.Intensyvus greitis.Skirtas sutraukti maksimalius dūmug kiekius kepimo metu.Gartraukis išijungia jeigu apie 2 sekundes spausite mygtuka.Išsijungia automatiskai po dešimties minučiu veikimo. Gali būti išjungtas rankiniu budupaspaudžiant bet kuri mygtuka.

L	Apšvietimasljungti ir išjungti apšvietimo irengimă.
S	Led	Variklio ijungimas.
V1	Variklis	Ijungia ir išjungia traukimo varikl minimaliu grečiu , pritaiko pastoviai, ypatigai netriukšmingai oro cirkuliacijsi ypatingai esant mažam garu kiekuii.
V2	Greitis	Vidutinis greitis, skirtas daugeliiui panaudiojimo paskirčiu, esant puikiam sanykiui tarp oro padavimo ir garso lygio.
V3	Greitis	Maksimalus greitis skirtas dideliam garu kiekuii
	ir ilgam gaminimo laikotarpiui.

Riebalus sulaikantys filtrai

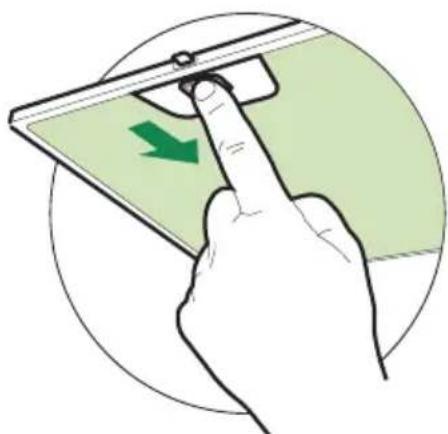

METALINIU RIEBALU FILTRU VALYMAS

Gali buti plaunami indu plovimo masinoje, butina plauti kas 2 menesius ar dazniau jei naudiojama ypač daug.
- Nuimti filtus po viena pastumiant juos tuo paiciu metu i užpakaline puse ir patraukiant i apacia.
- Plaunant stengtis nesulenkti filtru ir pries idejima nusausinti.
Ideti atgal paliekant rankena isorineje, matomoje puscje.

Kvapu surinkimo filtras (filtravamo budas)

KVAPU SURINKIMO FILTRO PAKEITIMAS I ANGLIES FILTRA

• Sis filtras yra neplaunamas ir neatnaujinamas, turi buti keciamas kas 4 menesius ar dazniau, jei naudojama ypač daug.
• Pasalinti riebalu surinkimo metalinius filtrus.
• Nuimti pilnai prisigerusi kvapo surinkimo anglies filtrà naudojant tam skirtus kabliukus.
  Ideti nauja filtra pritaisant ji savo buvusioje vietoje.
• Atgal sudéti riebalu surinkimo metalinius filtrus.

Apšvietimas

APŠVIETIMUI NAUDOJAMA 40 W LEMPUTÉ

• Nuimkite metalini filtrà atidarant groteles.
• Issukite bloga lempute ir tuo pa ciu keliu isukite nauja.
• Pakeiskite metalini filtrà ar uždarykite ji laikancías groteles.

Sis ant Produkto arba jo pakuotés esantis simbolis nurodo, kad su siuo produktu negalma elgtis kaip su buitinemis siukslemis.Ji reikia perduoti atitinkam surinkimo punktui, kad elektrós ir elektronikos jrange bute perdirbta. Tinkamai ismesdami sj produita, jus prisidésite prie apausgos nuo galmo neigiamo poveikio aplinkai ir zmoniu sveikatai, kurj gali sukelti netinkamas sio produktu ismetimas. Del issamesnes informacijos apie sio produktu ismetima, prasom kreiptis i savero miesto valdžios istaiga, buitiniu siuksliu ismetimo tarnyba arba parduotue, kurioje pirkote sj produita.
