Type de produit	Hotte de cuisine
Marque	Blomberg
Modèle	DKP2160
Mode d'installation	Aspirant ou filtrant
Distance minimale de sécurité	650 mm au-dessus du plan de cuisson
Diamètre sortie d'air	120 mm (adaptateur 150 mm fourni)
Alimentation électrique	230 V ~ 50 Hz (vérifier la plaquette)
Type d'éclairage	2 x lampes à incandescence 40 W max
Nombre de vitesses	4 vitesses + vitesse intensive
Type de filtres	Filtre anti-graisse métallique (lavable) + filtre charbon actif (remplaçable)
Entretien des filtres anti-graisse	Lavage au lave-vaisselle tous les 2 mois
Remplacement filtre charbon	Tous les 4 mois (non lavable)
Nettoyage de la hotte	Chiffon humide et détergent neutre
Sécurité	Mise à la terre obligatoire, ne pas utiliser sous hotte pour flamber
Usage prévu	Domestique uniquement
Informations environnementales	Recyclage DEEE obligatoire, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - DKP2160 BLOMBERG

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm pour une installation correcte.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être utilisée en version filtrante avec un filtre à charbon actif (non fourni) pour recycler l'air.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Il est recommandé de les laver tous les 2 mois.

Quand dois-je remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 4 mois ou plus souvent en cas d'utilisation intensive. Il n'est ni lavable ni régénérable.

Comment changer les ampoules de la hotte ?

Retirez les filtres métalliques, puis dévissez les anciennes ampoules et remplacez-les par des neuves de 40 W maximum (incandescentes). Remettez les filtres en place.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur général. Assurez-vous que le connecteur du câble d'alimentation est bien branché. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser la hotte avec des casseroles à gaz ?

Oui, mais assurez-vous que la pièce est bien ventilée si vous utilisez des appareils au gaz. Ne laissez jamais les flammes dépasser des casseroles.

Comment régler la vitesse intensive ?

Pour activer la vitesse intensive, appuyez environ 2 secondes sur la touche T4. Elle s'arrête automatiquement après 10 minutes.

La hotte doit-elle être mise à la terre ?

Oui, la mise à la terre de l'installation électrique est obligatoire pour garantir la sécurité. Vérifiez que la prise est conforme.

Quels diamètres de conduit d'évacuation utiliser ?

Utilisez un conduit de 120 mm de diamètre minimum. Un adaptateur de 150 mm à 120 mm est fourni pour les sorties plus grandes.

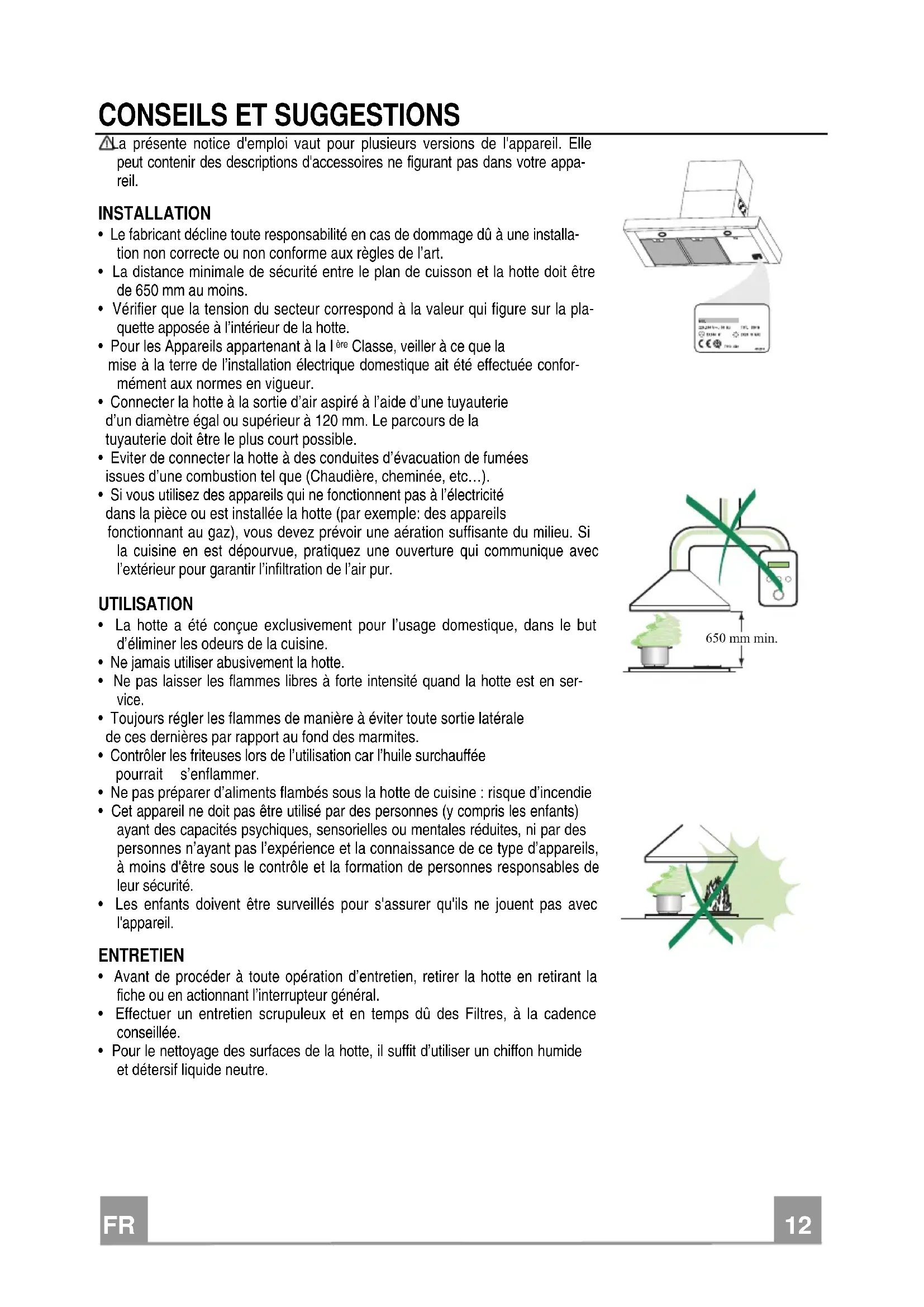

MODE D'EMPLOI DKP2160 BLOMBERG

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage d' à une installation non correcte ou non conforme aux règes de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'ère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

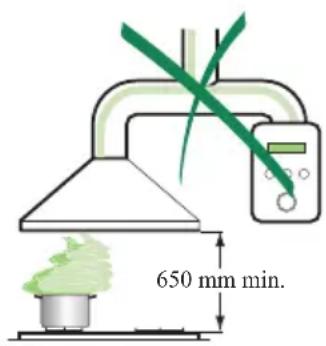

• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparéils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparéils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est depourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete conue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterolir la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

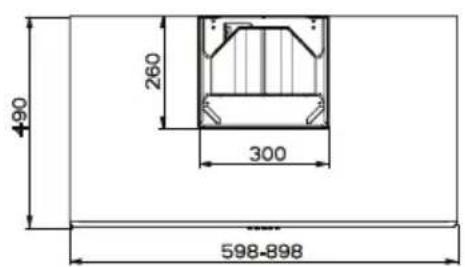

Encombrement

Composants

Réf. Q.te Composants de Produit

Lumière, Groupe Ventilateur,Filtres

2 1 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
9 1 Flamque de Reduction 150-120 mm
14.1 1 Rallonge Raccord Sortie Air
15 1 Raccord Sortie Air

Réf. Q. te Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles

12a 6 Vis 4,2 x 44,4

12c 6 Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel d'instructions

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontally à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côte opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trouss de fixation du corps hotte, en laissant un espace de 5 - 6mm entre le mur et la tete de la vis.

Montage Corps Hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotter aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotter.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm , insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Insérer sous pression le raccord 15 sur la rallonge corps hotte 14.
• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical. Si tel n'est pas le cas, ajuster la position en inversant les rallonges raccord 14.1 et remonter les pieces comme déscrit au pré-alable.
  S'assurer de la presence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISS (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

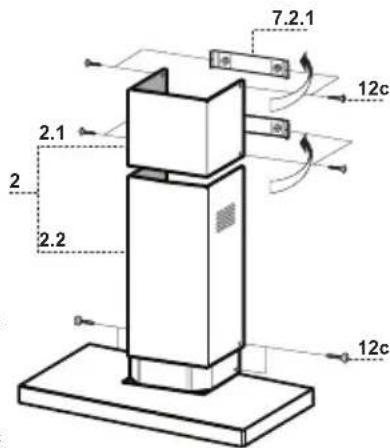

Montage Cheminée

Cheminée supérieure

• Elargir légerement les deux bords lateriaux, et les accrocher derrières les brides 7.2.1; referrer jusqu'à la butée.
• Fixer létalement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords lateriaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotter, à l'aide des deux 2 vis 12e fournies.

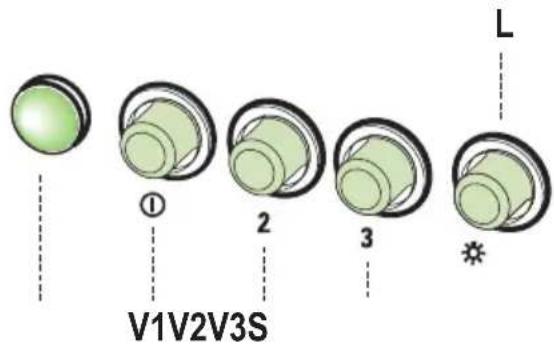

Tableau de commande

TOUCHE	LED	FUNCTIONS
L0/1 éclairage	Allume et étèint l'éclairage.
T10/1 Moteur	Allumé	Première vitesse. Cette touche permet d'éteindre la hotte en y pressant pour environ 2 secondes.
T2 Vitesse	Allumé	Deuxième vitesse.
T3 Vitesse	Allumé	Troisième vitesse.
T4 Vitesse	Fixe	Vitesse maximum.
	Clignotement	Vitesse intensive. Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuelle-ment en pressant n'importe celle touche.

L Lumières	Allume et étèint l'installation de l'éclairage.
S Del Del allumage Moteur.
V1 Moteur	Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un re-change d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2 Vitesse	Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
V3 Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuis-son, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrêté du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Ni livable, ni regénérable, le remplacer au moins tous les 4 mois d'emploi ou plus liéquement en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtré anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Eclairage

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtrres anti-graisse métalliques.

Ref. Qtd Componentes do produits

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plout et remis au point de ramassage concenre, se chargeant du recyclage du materiel eectrique et electronique.En youassurant que ce produit est elimine correctement, youfavorisez la prevention des consuquences nages pour I'environnement et la santhe humaine qui, sinon, seraient le ralutat d'un traitement inappropriedes dechets de ce produit. Pour obtenir plus de details sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voire region,voite service d'elimination des dechets menagers ou le magasin ou vous aee achete le produit.
