NAUDOJIMO INSTRUKCIJA DKC 5160 BLOMBERG

• Gamintojas neprisiima jokios atsakomybès, jei montuojant prietaisa buvo nesilaikoma naudojimosi instrukcijoje nurodytú taisykliu ir tokiu budujis sugedo ar buvu pazeistas.

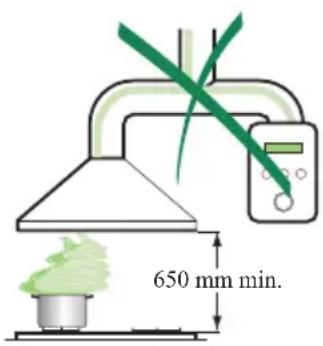

• Garu surinktuvas turi buti sumontuotas ne zhemiau, kaip 65 cm virš kaitlen-tés.
• Pries prijungdami prie elektros tinklo, jsitikinkite, kad elektros tinklo jtampa atitinka garu surinktuvo viduje esancioje techniniu duomenu ploksteje nu-rodyta jtampa.
• Pasirenkant I klasès prietaisus, jie turi buti jungiami prie ižemintos elektrós instalaciños.
• Garçur surinktuvo oro ištraukiamasis vamzdis turi būti 120 mm skersmens ir kuo jmanoma trumpesnis.
• Garu surinktuvo negalima prijungti prie dumtraukio, kuris yra naudojasmas pašalinti dumams iš prietaisu, maitinamu kitokia nei elektros energija (prie centrinio sildymo ar vandens katilo sildymo).
• Jei patalpoje be garu surinktuvo yra naudojam i kitokio tipo dumtraukiai ar prietaisai, uztikrinkite, kad i patalpa patektu pakankamai oro. Kai garu surinktuvas naudojamas kartu su prietaisais, maitinamais kitokia energia nei elektra, kad garu surinktuvas netrauktu dumu i patalpa, turi buti geras vedinimo saltinis.

VALDYMAS

• Garu surinktuvas yra skirtas naudoti tik namu salygomis, garu pašalinimui is virtuves. Prietaisa naudokite tik pagal paskirti.
• Niekada nepalikite atviros liepsnos prie jjungto garu surinktuvo.
• Ugnies intensyvuma nureguliukite pagal puodo dugno skersmens diametra, taip, kad ugnis nesiektu puodo isoriniu sieneliu.
• Nepalikite be prieziuros naudiojamu keptuviu, nes perkaite riebalai gali uzsiliepsnoti.
• Nekepkite apipyle spiritu ir uždege; yra gaisro pavojus.
• Sis i'renginys nera skirtas naudoti asmenims (jskaitant vaikus), turintiems fizinio, jutimo arba protinio issivystymo trukumu arba neturintiems patirties ir ziniu, isskyrus tuos atvejus, kai tokie asmenys yra priziurimi arba jiems apiie naudiojima paaiskino asmuo, atsakingas už prietaiso sauguma.
• Vaikus turi prižiūréti suaugusieiji, kad vaikai nezaistu su jrenginiu.

PrieziURA

• Pries atliekant bet kokius prieziuros ar remonto darbus, prietaisa reikia isjungti is elektros lizdo, isjungti pagrindini jungikli.
• Garu surinktuvo filtra valykite ir keiskite pariodiskai.
• Garu surinktuva valykite naudodami dregna sluoste ir svelnia valymo priemone.

Kliutis

K componentai

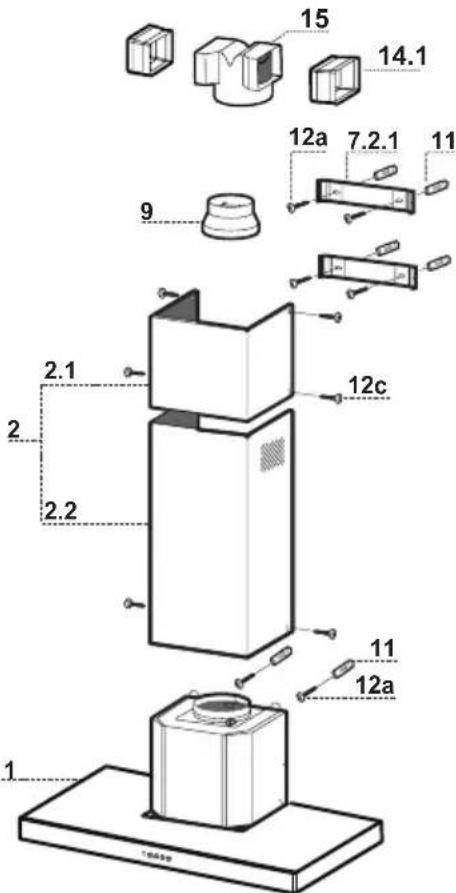

Ref.	Kiekis	Irengimo componentai
1	1	Garçurinkéjo sudétis: Valdymas, Apšvietimas, Venti- liacijos grupé, Filtrai
2	1	Teleskopinio kamino sudétis:
2.1	1	Viršutinis kaminas
2.2	1	Apatinis kaminas
9	1	Prijungimo reduktorius ø 150-120 mm
14.1	2	Ora iśejimo sudūrimo prailgintuvas
15	1	Oro iśejimo sujungimas

Ref. Kiekis Irengimo componentai

7.2.1	2	Virsutinio kamento laikymo begelis
11 6	Kaisčiai
12a 6	Varžtai 4,2 x 44,4
12c 6	Varžtai 2,9 x 9,5

Kiekis	Dokumentai
1	Naudiojimo	instrukcija

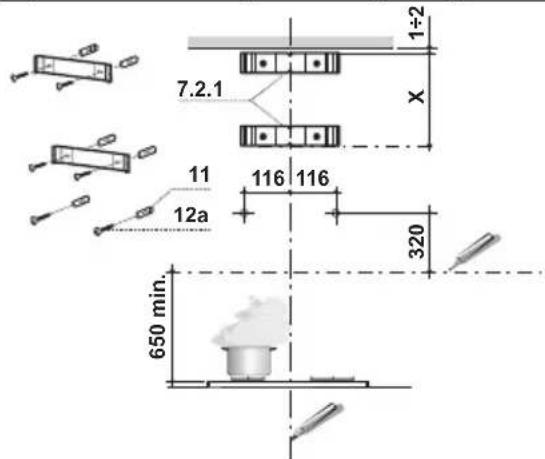

Sienos grežimas ir laikymo begeliu pritvirtinimas

• vertikaliä linija iki lubu ar iki esamo aukstesnio tasko, tos vietos centre kur norim pritvirtinti gartrauki;
• horizontalia linija: maziausiai 650 mm virš viryklës.
• Priglausti laikymo begeli 1-2 mm nuo lubu ar nuo esancio aukstesnio taško, kaip parodyta 7.2.1, sulyginant jo centrine dalī (ipijovimus) su nubržta vertikalia linija.
• Laikiklyje esanciose kiaurymese pazymeti taskelius.
• Priglausti laikikli 7.2.1 X mm Žemiau nuo pirmojo laikiklio (X = virsutinio kamino aukstis), sulyginant jo centrine dalj (ipjovimus) su nubrezta vertikalia linija.
  Laikiklyje esanciose kiaurymese pazymeti taškelius.
• Pažymeti taskelius, kaip parodyta, 116mm nuo vertikalios nuorodos linjos ir 320mm virš horizontalios nuorodos linjos.
• Pakartoti ta pačia operacija priešingoje puseije.
  Isgrezti 8mm diametro skies pazymetose vietose.
  Istatyti kaiščius 11 j išgežtas skies.
• Pritvirtinti laikančius begelius naudojant varžtus 12a (4,2x44,4) kurios jus rasite pakuotëje.
• Isukti 2 varžtus 12a (4,2 x 44,4), kuriuos jus rasite pakuotëje, i skies gartraukio korpuso pritvirtinimui, paliekant 5-6 mm tarpeli tarp sienos ir varžtu galu.

Gartraukio korpso montavimas

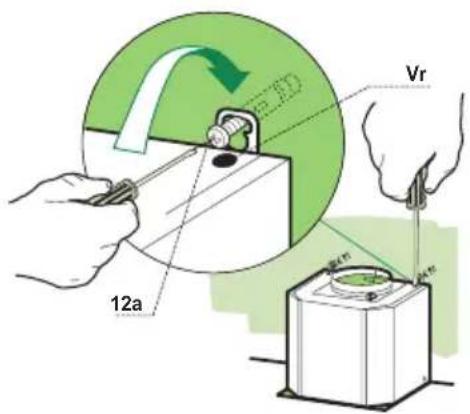

Pries uzkabinant gartraukio korpusa prisukti 2 varztus Vr kurie randasi gartraukio korpuso prikabinimo vietoje.
- Užkabinti gartraukio korpusān ant varžtu 12a.
- Prisukti glutinai laikymo varžtus Vr kad susilygintugartraukio korpusas.
- Gartraukio korpuso balansavimui naudoti Vr varztus.

Pajungimas

ORI ISÉJIMAS TRAUKIMO BUDU

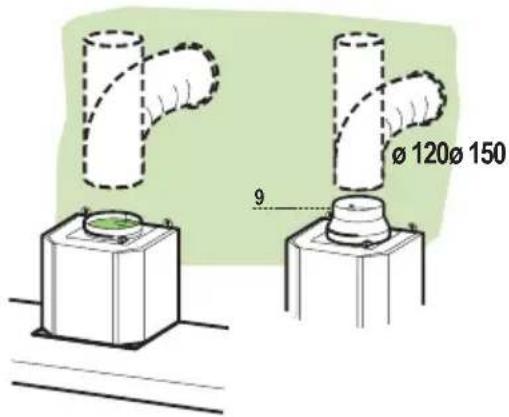

Norint instaliuoti traukimo versija pajunkite gartrauki prie išeinamojo kietojo arba lankstaus 150 arba 120 mm diametro vamzdžio pagal jusp asirinkima.

• Norint prijungti su 120 mm diametro vamzdziu jveskite reduktoriu 9 i dumtraukio korpso iseiga.
• Pritvirtinti vamzdi su specialiais prisukimo instrumentais. Sie instrumentai nera itraukti i komplekta.
• Isimi kvapag sutraukiancius anglies filtrus.

ORIŠEJIMAS FILTRAVIMO BUDU

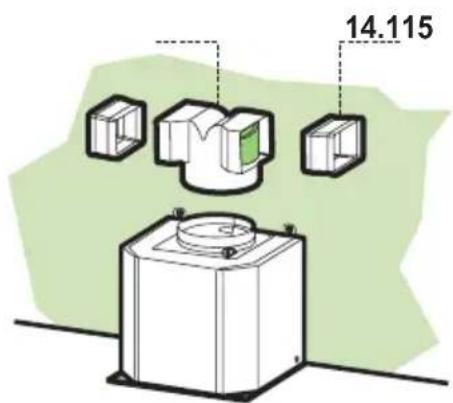

• Oro isejimo vietoje ivesti sujungima 15 spaudimo budu.
  I sujungima 15 ivesti is sonu sujungimo 14.1 prailginimus.
  Isitikinti kad sujungimo prailginimu 14.1 išeinamoji dalis atitinka kamino angu dydi horizontaliai ir vertikaliai. Jei neatitinka pakoreguoti pozicija sukeiciant sujungimo prailginimus 14.1 ir dar karta permontuoti kaip buvo rašyta anksciau.
• Uztikrinti kad butu idetas kvapa sulaikantis anglies filtras.

PAJUNGIMAS PRIE ELEKTROS

Pajungti gartrauki i tinkla panaudiojant bipolini jungikli su maziausiai 3mm kontaktu atidarymu.
- Isimi riebalu sulaikymo filtrus (ziureti par. Eksploatacija)

Kamino montavinas

Viršutinis kaminas

Truputi praplesti du soninius kraustus, uzkabinti ant laikymo begiu 7.2.1 ir uzdaryti iki fiksacijos.
- Pritvirtinti laikiklio soninese dalyse 4 varztus 12c (2,9 x 9,5) kurius jus rasite pakuoteje.

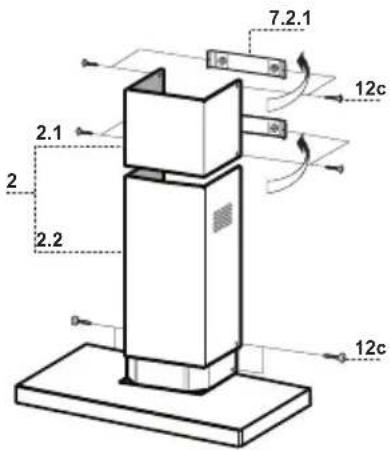

Apatinis kaminas

• Truputi praplesti du kamino šoninius kraštus, užkabinti juos tarp viršutinio kamino ir sienos ir uždaryti iki fiksacijos.
• Pritvirtinti is šonu viršutine gartraukio korpuso dalj 2 varžtais 12c (2,9 x 9,5) kurius jus rasite pakuoteje.

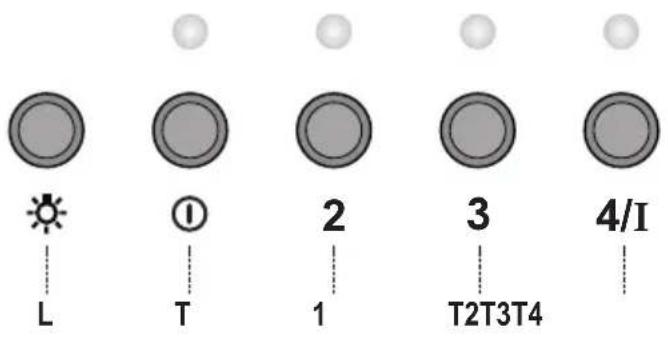

Valdymo skydas

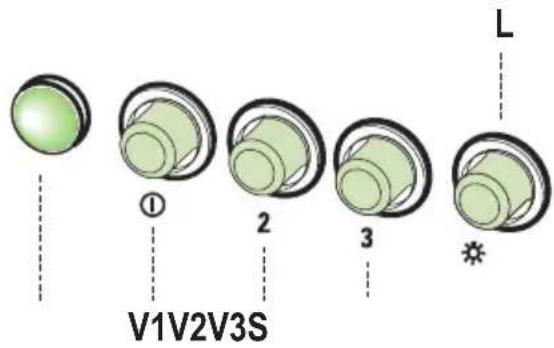

Mygtukas	Led	Funkcjos
L	0/1 Apšvietimas	ljungti ir išjungti apšvietimo jrengimă.
T1	0/1 Ijungtas variklis	Pirmasis greitisIšjungia gartrauki jeigu apie 1 sekunde spausite mygtuka.
T2	Greitis priëjimas	Antrasis greitis.
T3	Greitis priëjimas	Trečiasis greitis.
T4	Greitis PriëjimasMirkčiojantilemputé	Maksimalus greitis.Intensyvus greitis.Skirtas sutraukti maksimalius dūmug kiekius kepimo metu.Gartraukis isijungia jeigu apie 2 sekundes spausite mygtuka.Išsijungia automatiskai po dešimties minučiu veikimo. Gali būti išjungtas rankiniu budupaspaudžiant bet kuri mygtuka.

L	Apšvietimasljungti ir išjungti apšvietimo irengimă.
S	Led	Variklio ijungimas.
V1	Variklis	Ijungia ir išjungia traukimo varikl minimaliu grečiu , pritaiko pastoviai, ypatigai netriukšmingai oro cirkuliacijsi ypatingai esant mažam garu kiekuii.
V2	Greitis	Vidutinis greitis, skirtas daugeliiui panaudiojimo paskirčiu, esant puikiam sanykiui tarp oro padavimo ir garso lygio.
V3	Greitis	Maksimalus greitis skirtas dideliam garu kiekuii
	ir ilgam gaminimo laikotarpiui.

Riebalus sulaikantys filtrai

METALINIU RIEBALU FILTRU VALYMAS

Gali buti plaunami indu plovimo masinoje, butina plauti kas 2 menesius ar dazniau jei naudiojama ypač daug.
- Nuimti filtus po viena pastumiant juos tuo paciu metu i užpakaline puse ir patraukiant i apacia.
- Plaunant stengtis nesulenkti filtru ir pries idejima nusausinti.
Ideti atgal paliekant rankena isorineje, matomoje puscje.

Kvapu surinkimo filtras (filtravamo budas)

KVAPU SURINKIMO FILTRO PAKEITIMAS I ANGLIES FILTRA

• Sis filtras yra neplaunamas ir neatnaujinamas, turi buti keciamas kas 4 menesius ar dazniau, jei naudojama ypač daug.
• Pasalinti riebalu surinkimo metalinius filtrus.

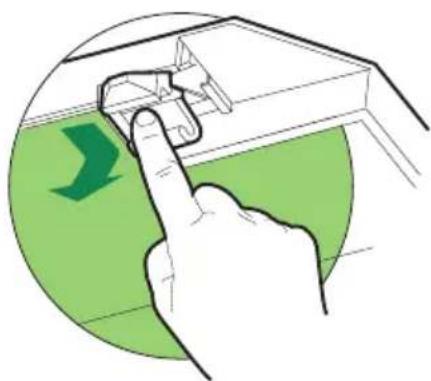

• Nuimti pilnai prisigerusi kvapo surinkimo anglies filtrà naudojant tam skirtus kabliukus.
  Ideti nauja filtra pritaisant ji savo buvusioje vietoje.
• Atgal sudéti riebalu surinkimo metalinius filtrus.

Apšvietimas

APŠVIETIMUI NAUDOJAMA 40 W LEMPUTÉ

• Nuimkite metalini filtrà atidarant groteles.

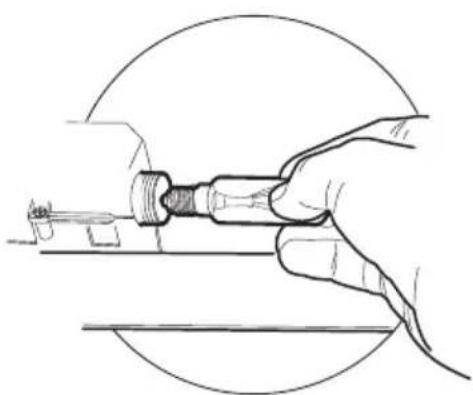

• Issukite bloga lempute ir tuo pa ciu keliu isukite nauja.
• Pakeiskite metalini filtrà ar uždarykite ji laikancías groteles.

Sis ant Produkto arba jo pakuotes esantis simbolis nurodo, kad su siuo produktu negalma elgtis kaip su buitinemis siukslemis.Ji reikia perduoti atitinkam surinkimo punktui, kad elektros ir elektronikos jrange butu perdirbta. Tinkamai ismesdami sj produita, jus prisidesse pire apsaugos nuo galmo neigiamo poveikio aplinkai ir zmoni sueikatai, kur gali sukelti netinkamas sio produktu isimetimas. Del issamesnes informacijos apie sio produktu ismetima, prasom kreiptis i savero miesto valdizos istaiga, buitiniu siuksliu ismetimo tarnyba arba parduotuve, kurioje pirkote sj produita.
