Caractéristique	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 60 cm
Débit d'air	Max : 600 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	Éclairage LED
Filtre à graisse	Filtre en aluminium, lavable au lave-vaisselle
Installation	Installation murale, nécessite un conduit d'évacuation
Niveau sonore	Max : 65 dB
Consommation énergétique	Classe énergétique : B
Garantie	2 ans

FOIRE AUX QUESTIONS - DKC 5160 BLOMBERG

Comment nettoyer les filtres de la hotte BLOMBERG DKC 5160 ?

Pour nettoyer les filtres, retirez-les de la hotte, puis lavez-les à l'eau chaude savonneuse ou placez-les dans le lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout semble en ordre, il pourrait être nécessaire de contacter un technicien.

La hotte émet des bruits étranges, que faire ?

Des bruits peuvent être causés par un filtre encrassé ou un ventilateur déséquilibré. Vérifiez et nettoyez le filtre. Si le problème persiste, il est conseillé de faire vérifier la hotte par un professionnel.

Comment ajuster la puissance d'aspiration de la hotte ?

La hotte BLOMBERG DKC 5160 dispose de plusieurs niveaux de puissance. Utilisez le panneau de commande pour ajuster la vitesse selon vos besoins lorsque vous cuisinez.

Est-il normal que la hotte soit chaude au toucher après utilisation ?

Oui, c'est normal que la hotte chauffe légèrement pendant son fonctionnement. Cependant, si elle devient excessivement chaude, débranchez-la et consultez un technicien.

Comment installer la hotte BLOMBERG DKC 5160 ?

Pour une installation correcte, suivez le manuel d'utilisation fourni. Assurez-vous que la hotte est installée à la bonne hauteur au-dessus de la cuisinière et que l'évent est correctement connecté.

La lumière de la hotte ne s'allume pas, que faire ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Si l'ampoule est en bon état, vérifiez les connexions électriques ou consultez le service après-vente.

Comment savoir quand il est temps de remplacer les filtres ?

Il est recommandé de remplacer les filtres en métal tous les 6 mois et les filtres à charbon tous les 3 à 6 mois, selon l'utilisation de la hotte.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte BLOMBERG DKC 5160 peut être utilisée en mode recyclage avec des filtres à charbon. Assurez-vous de les installer correctement pour un fonctionnement optimal.

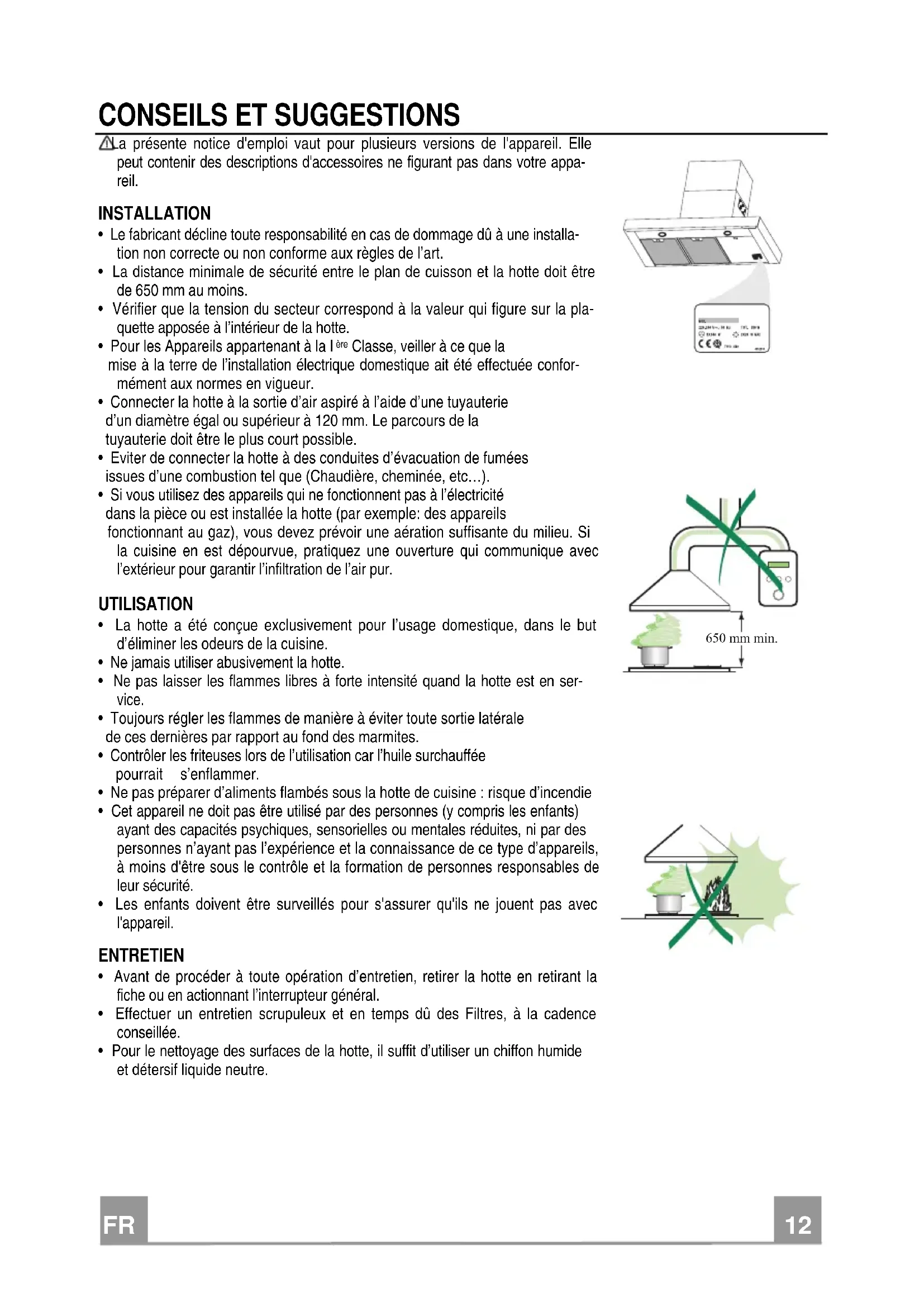

MODE D'EMPLOI DKC 5160 BLOMBERG

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règes de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'ère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparéils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparéils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture quiCOMMUNIQUE avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, restirer la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

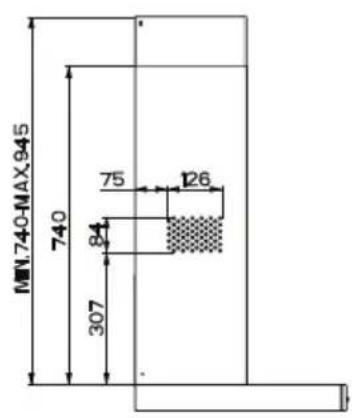

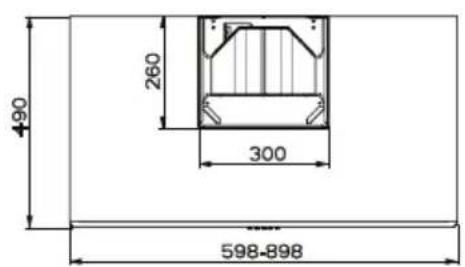

Encombrement

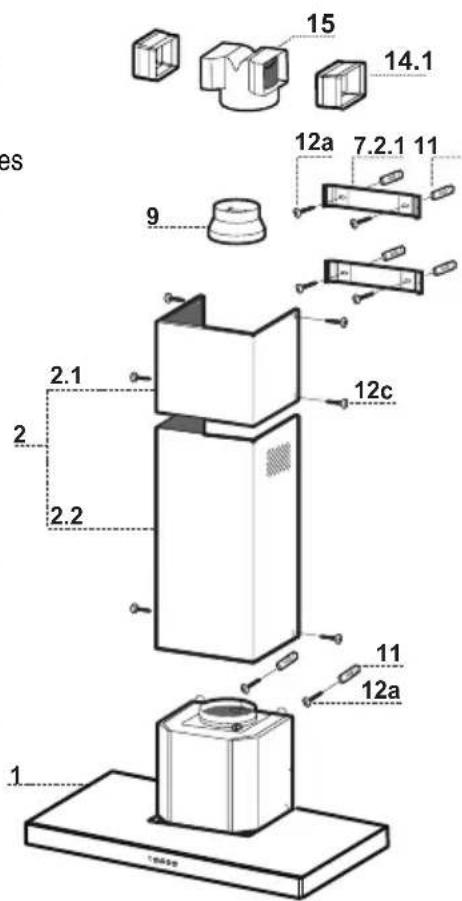

Composants

Réf. Q.te Composants de Produit

Lumière, Groupe Ventilateur,Filtres

2 1 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
9 1 Flasque de Reduction 150-120 mm
14.1 1 Rallonge Raccord Sortie Air
15 1 Raccord Sortie Air

Réf. Q. te Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles

12a 6 Vis 4,2 x 44,4

12c 6 Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel d'instructions

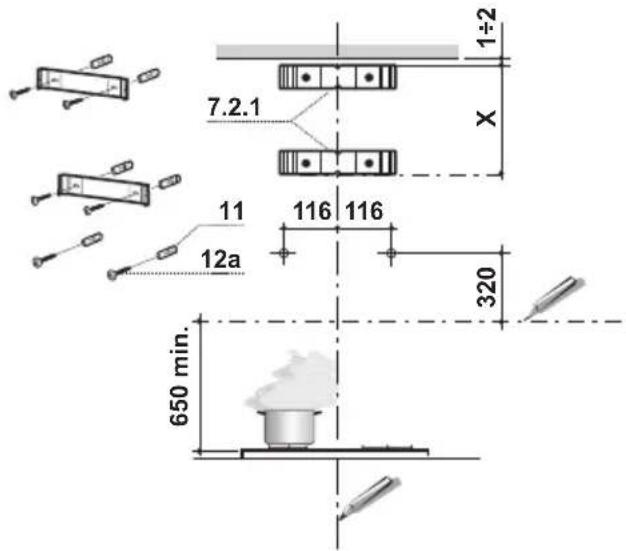

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontally à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côte opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trouss de fixation du corps hotte, en laissant un espace de 5 - 6mm entre le mur et la tete de la vis.

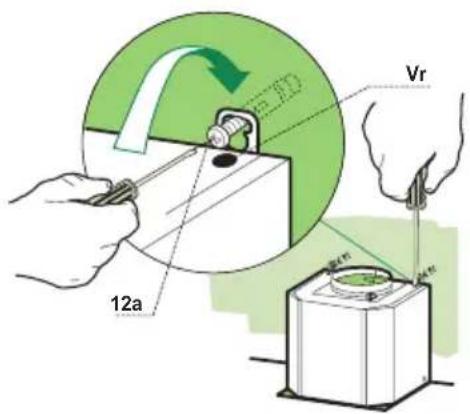

Montage Corps Hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotter aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotter.

Branchements

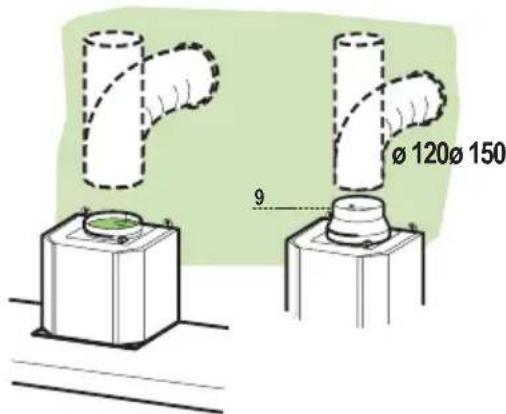

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm , insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

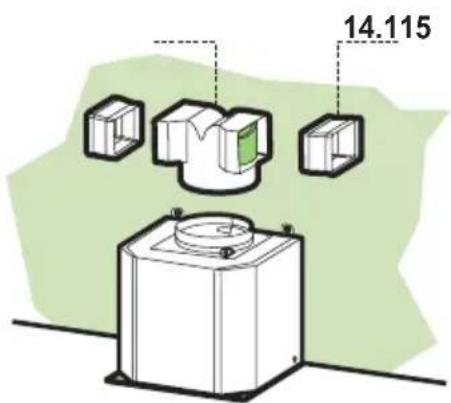

SORTIE AIR VERSION FILTRANTE

• Insérer sous pression le raccord 15 sur la rallonge corps hotte 14.
• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical. Si tel n'est pas le cas, ajuster la position en inversant les rallonges raccord 14.1 et remonter les pieces comme déscrit au pré-alable.
  S'assurer de la presence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISS (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

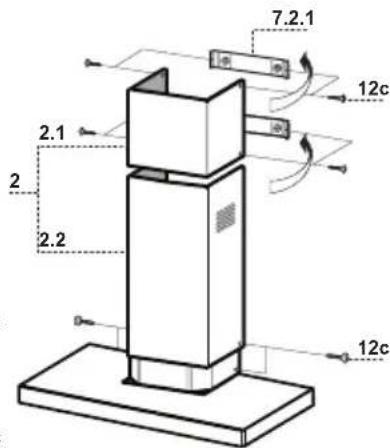

Montage Cheminée

Cheminée supérieure

• Elargir légerement les deux bords lateriaux, et les accrocher derrières les brides 7.2.1; referrer jusqu'à la butée.
• Fixer létalement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords lateriaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotter, à l'aide des deux 2 vis 12e fournies.

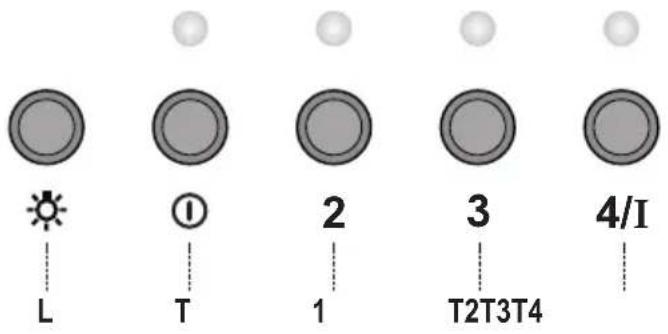

Tableau de commande

TOUCHE	LED	FUNCTIONS
L0/1 éclairage	Allume et étèint l'éclairage.
T10/1 Moteur	Allumé	Première vitesse. Cette touche permet d'éteindre la hotte en y pressant pour environ 2 secondes.
T2 Vitesse	Allumé	Deuxième vitesse.
T3 Vitesse	Allumé	Troisième vitesse.
T4 Vitesse	Fixe	Vitesse maximum.
	Clignotement	Vitesse intensive. Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuelle-ment en pressant n'importe celle touche.

L Lumières	Allume et étèint l'installation de l'éclairage.

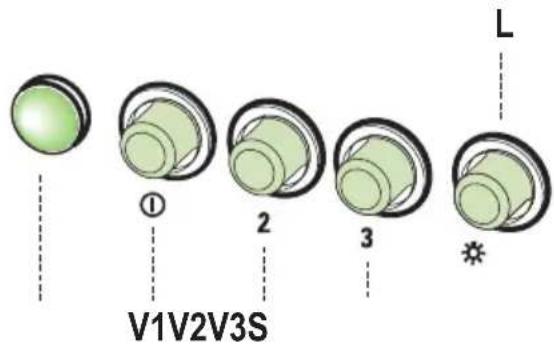

S Del Del allumage Moteur.
V1 Moteur	Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un re-change d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2 Vitesse	Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
V3 Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuis-son, même pendant des temps prolongés.

Filtres anti-graisse

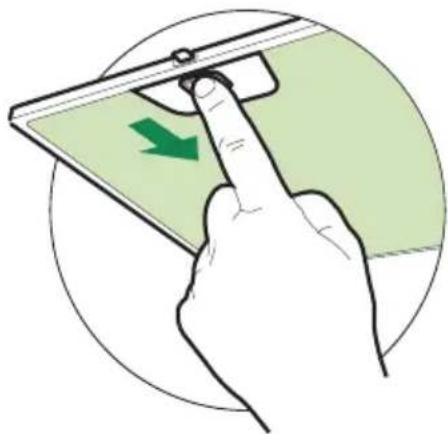

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrêté du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

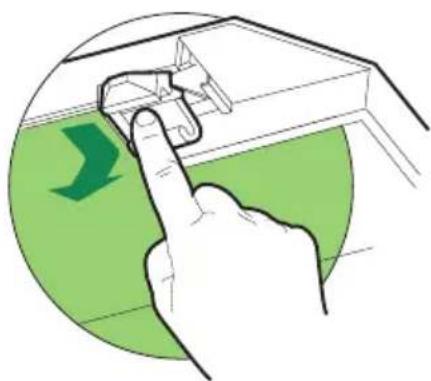

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Ni livable, ni regénérable, le remplacer au moins tous les 4 mois d'emploi ou plus liéquement en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtré anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Eclairage

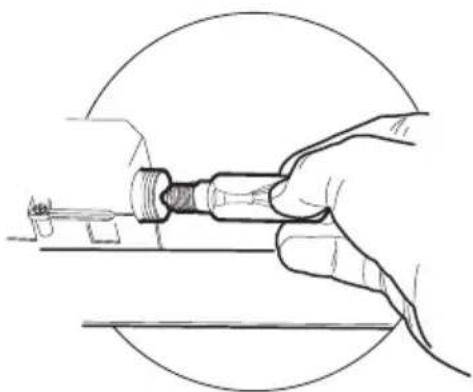

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtrres anti-graisse métalliques.

Ref. Qtd Componentes do produits

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plout et remis au point de ramassage concenre, se chargeant du recyclage du materiel eectrique et electronique.En youassurant que ce produit est elimine correctement, youfavorisez la prevention des consuquences nages pour I'environnement et la santhe humaine qui, sinon, seraient le ralutat d'un traitement inappropriedes dechets de ce produit. Pour obtenir plus de details sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voire region,voite service d'elimination des dechets menagers ou le magasin ou vous aee achete le produit.
