MANUAL DE UTILIZADOR DKC 5160 BLOMBERG

1 1 Corps Hotte equipe de:Comandes,

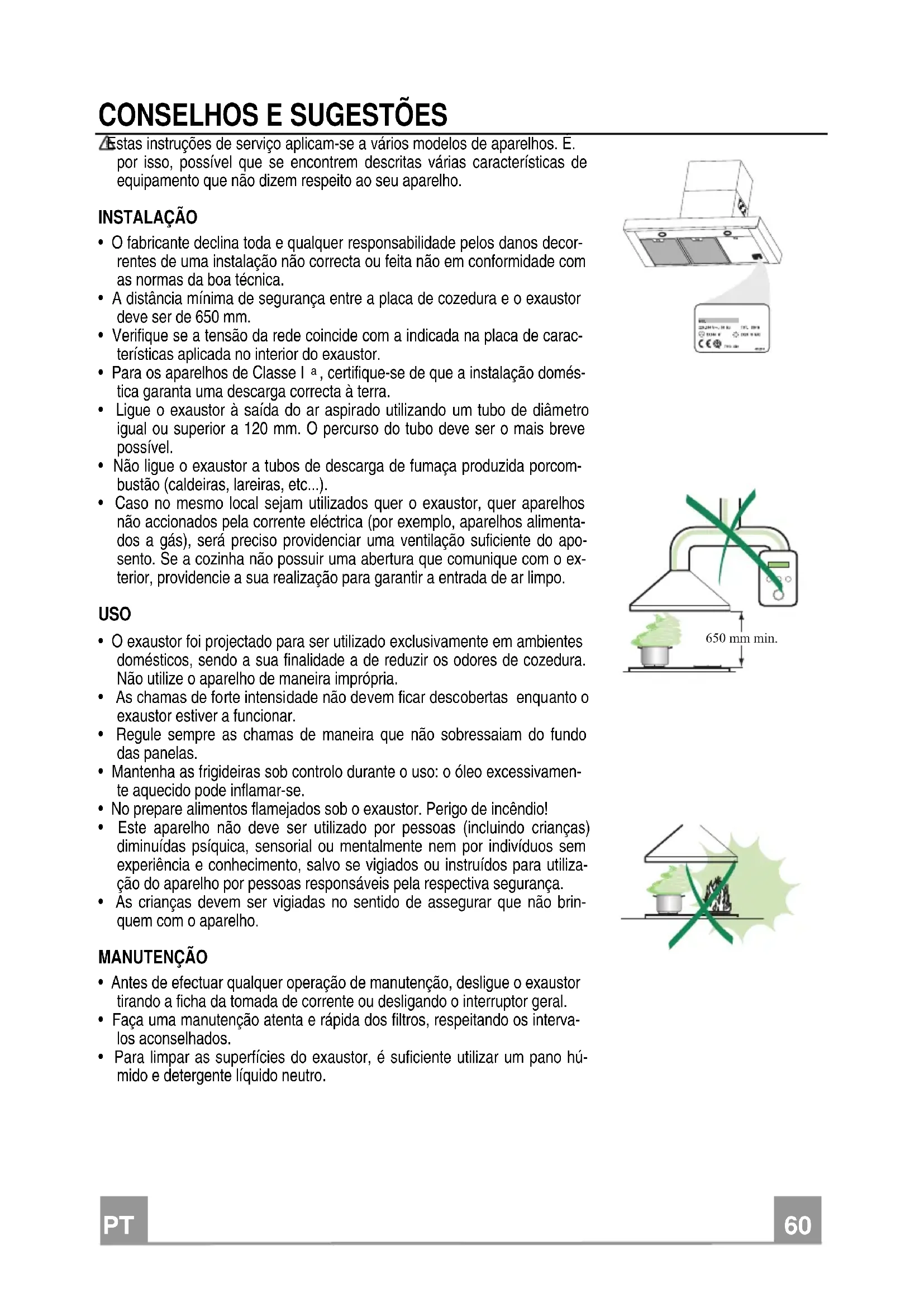

Estas instruções de service aplicam-se a various modelos de apareiros. E. por istso, possível que se encontrar descritas varías caracteristicas de equipamento que não dizem respeito ao seu aparecido.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilitadepelos danos decorrentes de una instalacao nao correcta ou feita nao em conformidade com as normas da boa的技术ica.

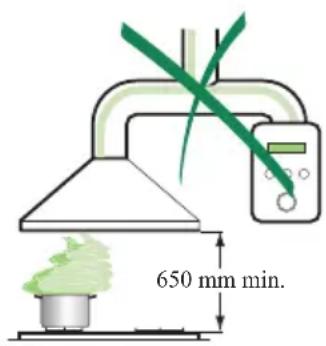

• A distança minima de segurarce entre a placacde cozedura e o exaustor deve ser de 650~mm
• Verifique se a tensão da rede coincide com a指示a na placac de caractéristicas aplicada no interior do exaustor.
• Para os apareiros de Classe I a, certifique-se de que a instalacao domesstica garanta uma descarga correcta a terra.
• Ligue o exaustor a saida do ar aspirado utilizing um tubo de diametro igual ou superior a 120~mm . O percurso do tubo deve ser o mais breve possivel.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, hareiras, etc...).
• Caso no mesmo local sejam utilizes quero exaustor, quer apareiros não actionados pela corrente electrica (por exemple, apareiros alimentados a gas), sera preciso providenciarmu ventilacao suficiente do apossoento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencia a sua realizacao para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domesticos, sentido a sua finalidade a de reduzir os odeores de cozedura. Não utilize o aparecido de maneira impropriaria.
• As chamas de forte intensidade não devem ficar descobertas quando o exaustor estiver a funciona.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o oleo excessivamente aquecido pode inflamar-se.
• No prepare alimentos flamejados sob o exaustor. Perigo de incendio!
• Este aparecido não deve ser utilisé por pessoas (incluindo crianças) diminuías psíquica, sensorial ou mentalmente nem por individuos sem experiência e conhecelto, salvo se vigiados ou instruções para utilizesçao do aparecido por pessoas responsaveis pela respectiva segurarca.
• As crianças devem ser vigiadas no sentido de assegurar que não brinque um o aparecido.

MANUTENÇÃO

• Antes de efectuar qualquer operacao de manutencao, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superficies do exaustor, é suficiente'utilizar um pano humido e detergente liquido neutro.

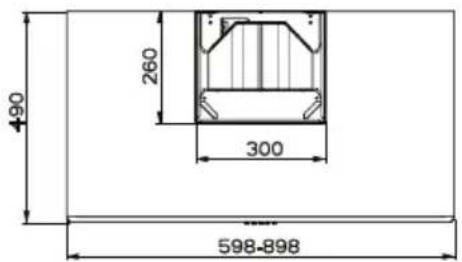

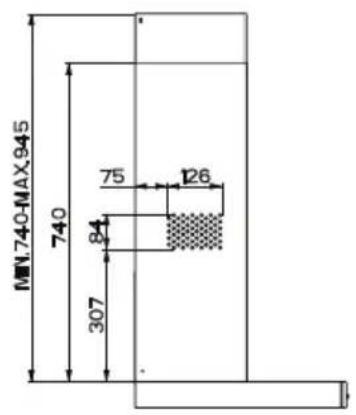

Dimensoes

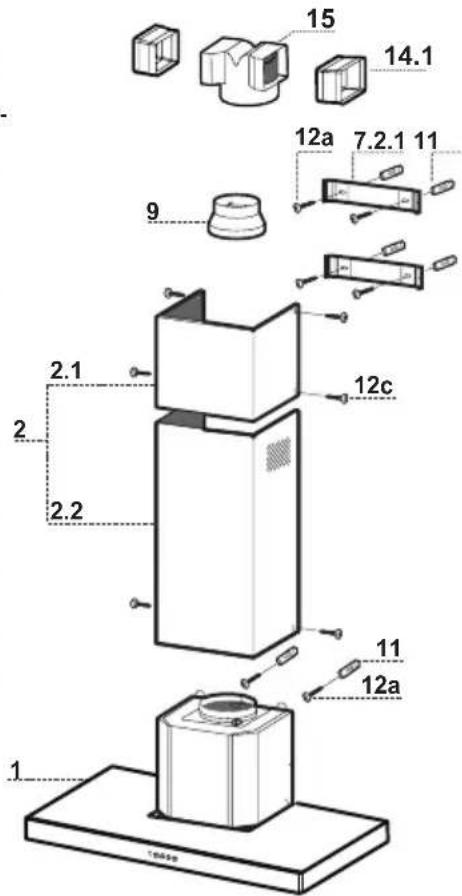

Components

1 Corpo do exhaustor equipado com: Comandos,illuminação,Grupo do ventilador e filtros

2 1 Chaminé telescópica formada por:
2.1 1 Chamine Superior
2.2 1 Chamine Inferior
9 1 Flange de reducao 150-120 mm
14.1 2 Extensão de conexão da saía de ar
15 1 Conexão da saída de ar

Réf. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaméine superior

11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9× 9,5

Qtd

Documentação

1 Manual de Instruções

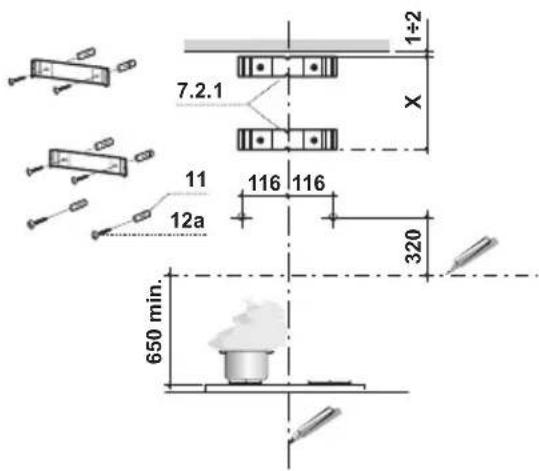

Perfuração da parede e fixação dos suportes

Marque na parede:

• uma红线 vertical que está ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor;
• uma红线 horizontal a, pelo menos, 650~mm de distência acima da placá do fogão.
• Apoie o suporte 7.2.1 como indica, a 1 - 2mm de distancia do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a LINHA de referencia vertical.
• Marque os centros dos furos do suporte.
• Apoie o所提供ze 7.2.1 como indicado, X mm abaixo do primeiro所提供e (X = alta da chamine superior fornecida de série), alinhando o seu centro (entalhes) sobre a LINHA de referencia vertical.
• Marque os centros dos furos do suporte.
• Marque, com indicado, um punto de referencia a 116mm de distança da LINHA de referencia vertical, e 320mm acima da LINHA de referencia horizontal.
• Repita esta operação do lado oposto.
• Fure os pontos marcados com 8 mm .
• Introduza asbuchas11nosfuros.
  Fixe os suportes,utilizing os parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.
• Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e aCESSO do parafuso.

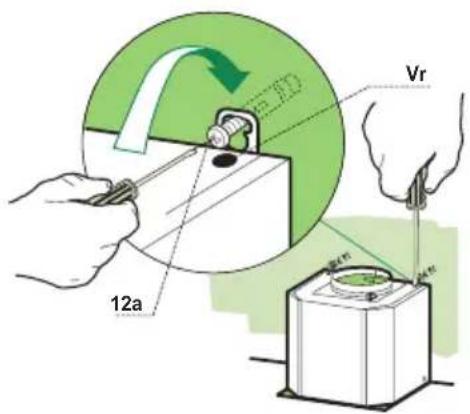

Montagem do corpo do extractor

• Antes de fixar o corpo do extractor, aperte osinous parafusos Vr situados nos pontos de montagem do corpo do extractor.
• Pendure o corpo do extractor nos doit parafusos 12a.
• Aperte totalmente os parafusos do suporte 12a.
• Ajuste os parafudos Vr para nivelar o corpo do extractor.

Ligações

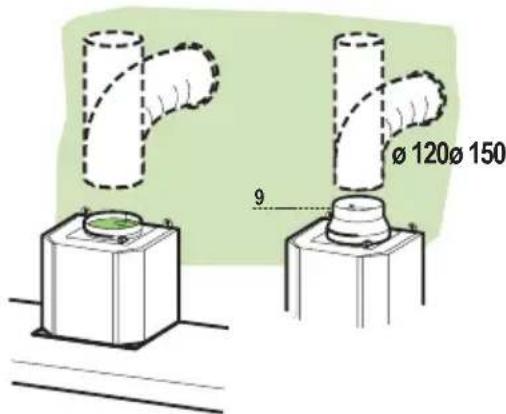

SAÍDA DO AR PARA A VERSão ASPIRANTE

Para a instalacao na Versao Aspirante, ligue o exaustor ao tubo de saida utilizing um tubo rigido ou flexivel de 150 ou 120~mm ; esta escolha deve ser feita pelo instalador.

• Para a ligaçao com um tubo de 120mm instale a flange de reducao 9 na saida do corpo do exaustor.
  Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes..

SAIDA DO AR PARA A VERSão FILTRANTE

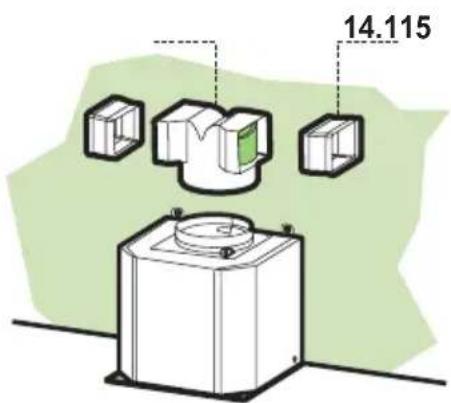

• Aplique a conexão de saía de ar 15 à pressão sobre a saía da estrutura do exaustor.
• Introduza lateralmente a extensão de conexão 14.1 na conexão 15
• Assegure-se de que a saísda das extensões de conexão 14.1 está na posicao correspondente as bocas da chaminé, tanto na horizontal, como na vertical.Caso contrário, ajuste a posicao, invertendo as extensões de conexão 14.1; monte de novo todos os componentes como descrevemos anterjornente.
• Certifique-se da presence do filtro anti-odor de carvao activo.

LIGACAO ELECTRICA

• Ligue o extractor a alimentacao'utilizing um interruptor deinousicos com una folga de contacto deleo menos 3mm
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificado-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

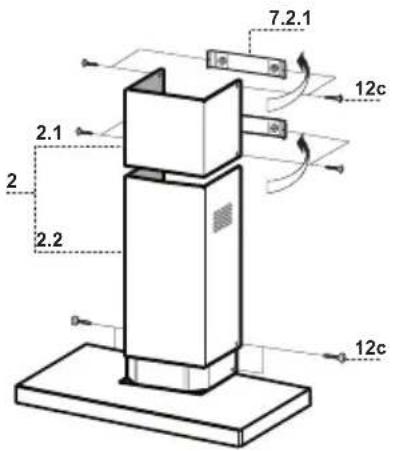

Montagem da chaminé

Chamé superior

• Alargue ligeiramente as Doubas folhas laterais, prenda-as atras dos suportes 7.2.1 e volta a fecha-las completeness.
  Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

Chamine inferior

• Alargue ligeiramente as Doubas folhas laterais da chamine, prenda-as entre a chamine superior e a parede e feche-as de novo completeness.
  Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

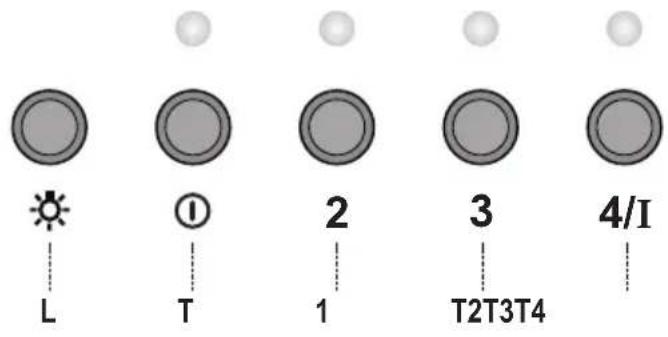

Quadro de comandos

TECLA		LED	FUNÇões
L	Liga e desliga a iluminação.
T1	0/1 Motor	Fixo	Primeira velocidade.
			Desliga o exaustor se for mantida premida por和地区 de 1 segun- do.
T2	Veloculdade	Fixo	Segunda velocidade.
T3	Veloculdade	Fixo	Terceira velocidade.
T4	Veloculdade	Fixo	Veloculdade maior.
	A piscar	Veloculdade	intensa.
			Adequada para fazer as(Maximas emissções de vaporores de co- zedura. É Activada com a pressão da tecla por和地区 de 2". Desli- ga-se automaticamente ao fim de 10 minutos da entrada em funç- ão. Pode ser desligada manualmente com a pressão de qualquer tecla de velocidade.

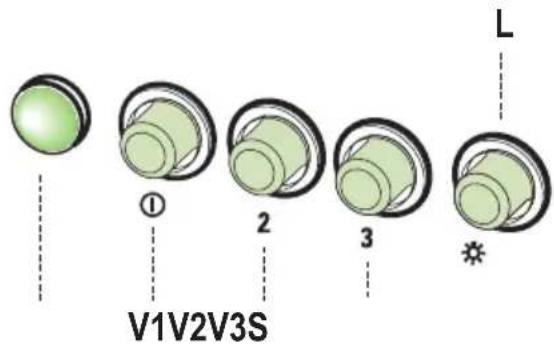

L	Luzes	Liga e desliga a luz doSYSTEMA.
S	Led	Led de motor em funcimento.
V1	Motor	Liga e desligo o motor do extractor a baixa velocidade. Utilizada para proportionar uma circulacao de ar contina e silenciosa quando existrem ligeiros vapores de co-zedura.
V2	Velocidade	Velocidade media, adequada para a maior parte das condições de funcimento de- vido à optima relaçao do caudal de ar tratado/nível de ruído.
V3	Velocidade	Velocidade Tmaxima,utilizando para eliminar as elevadas emissões de vapor da coze-dura, incluindo durante longos periodos.

Filtros contra gordura

LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA

• Os filtrosdeerao ser limpos de 2 em 2 meSES de fun cionamento, ou mais frequently em situacoes de utilizacao extrema e poder ser lavados na maquina de lavar louca.

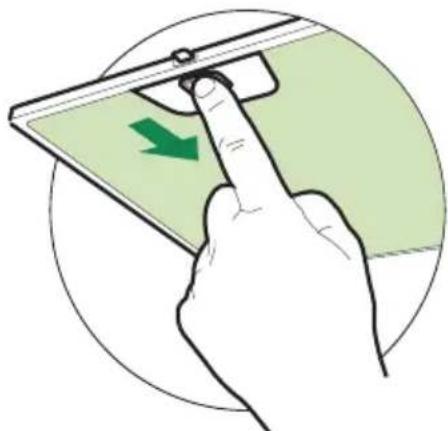

• Retire os filtros, um de cada vez, empurrando-os paraTRS e puxando-os ao mesmo tempo.
• Lave os filtros, tendo cuidado para não os做不到. Antes de os instalar novamente, certifique-se de que ficam bem segos.
• Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Filtro de carvão activado (Versão com recirculacao) SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O fazer não é lavavel e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 vezes, ou mais frequently em casos de grande'utilisation.
• Retire os filtros metálicos contra gordura.

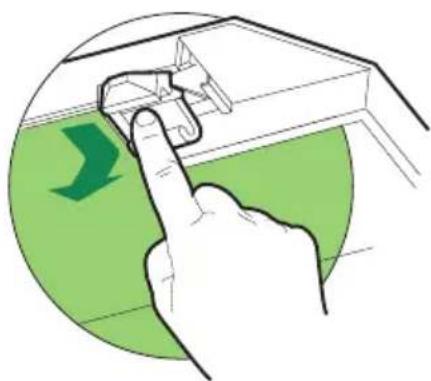

• Retire o fazer de carvão aktivado que está saturado soltando os ganchos de fixação.
• Instale o novo filtro encaixando-o no respective lugar.
• Instale novamente os filtros metalicos contra gordura.

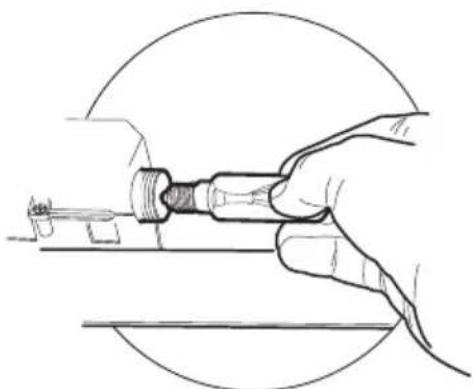

Illuminação

SUBSTITUÇÃO DAS LÁMPADAS Lámpadas incandescentes de 40 W

• Tire os filtros metalicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lampadas e substitua-as por novas de caractéristicas iguais.
• Reinstale os filtres metalicos antigordura ou feche a grade porta-filros.

O símbolo é no produits ou na embalagem indica que este produit não pode ser tratado como lixo dométrico. Em vez disso, deve ser entrega ao centro de recolha selectiva para a recicagem de equipamento eletrico e electrónico. Ao garantir uma eliminação adequada deste produits, é ia acontecer as consequências negativas para o meio ambiente e para a saude Pública, que, de outras forma, poderiam ser provocadas por um tratamento Incorrecto do produits. Para obter informações mais pormenorizadas sobre a recicagem deste produits, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua area de residência ou o estabelecimento onde adquiriu o produits.
