GEBRUIKSAANWIJZING DKC 5160 BLOMBERG

Deze gekruksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die nicht van toepassing�n op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste of Niet overeenkomstig de regels der kunst uitgevoerde instalations.
• De minimale veiligheidsafstand:tussen de kookplaat en de wasemkap bedraagt 650 mm .
• Controller of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektricieteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去 een zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geprodueerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitit Werkken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keulen geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaatk te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap verwijl.Deze in werkig is.
  Regel de vlammen algid zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruendum over het gebruik van het apparaat door Personen die verantwoordelijk zijn voor hun veriligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zich dat ze Niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters algintijd vrijdig en nauwgezet uit,volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

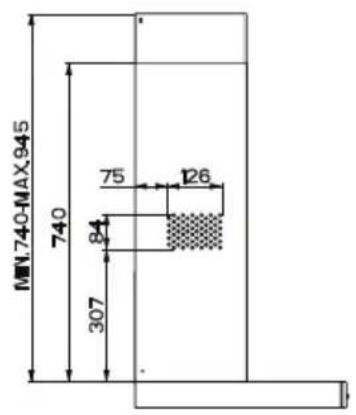

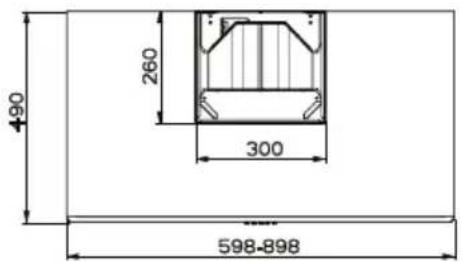

Buitenafmetingen

Onderdelen

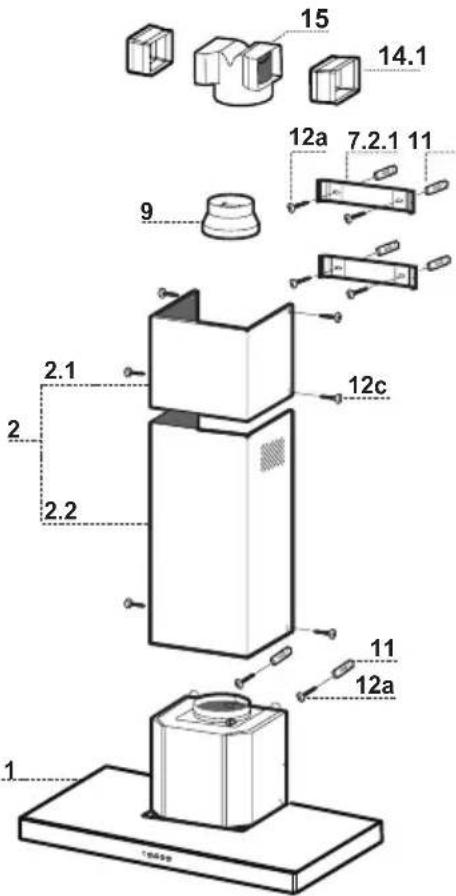

Ref.	Productonderdelen
1 1	Wasemkap compleet met:Bedieningen,Licht,Ventilatorgroep,Filters
2 1	Telescopische Schouw Bestaande UIT:
2.1	1 Bovenstuk
2.2 1 Onderstuk
9 1	Reductieflens ø 150-120 mm
14.1 2	Verlengstk Verbindingsstuk Luchtuitlaat
15	1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw
11	6 Pluggen
12a	6 Schroeven 4,2 x 44,4
12c	6 Schroeven 2,9 x 9,5

Documentatie
1	Gebruiksaanwijzing

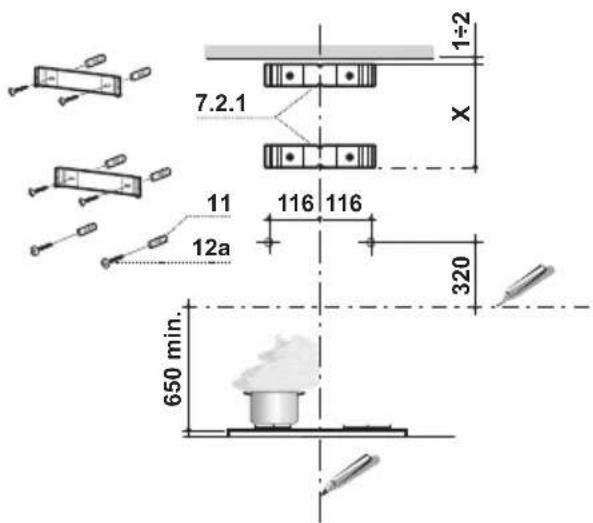

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installereren;
• een horizontallylijke lijn op 650mm min. boven de kookplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1 - 2mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen)uit op de verticale referentielijk.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bij geleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen)uit op de verticale referentielijk.
• Teken de middelpunten van de gaten in de beugel af.
• Teken, zoals aangegeven, een referentiepunt af op 116mm van de verticale referentielijn en op 320mm boven de horizontale referentielijn.
  Herhaal deze handeling aan de andere kant.
  Boor op de afgetekende punten gaten van 8mm
  Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en LAST hierbij een ruimte van 5 - 6mm tussen de wand en de kop van de schroef.

Montage van de Wasemkap

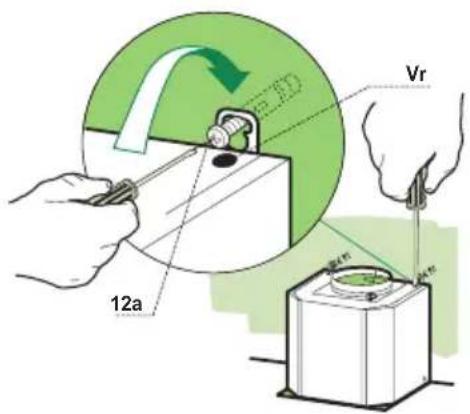

• Alvorens de wasekap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasekap bevinden, aanhalen.
  Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkaprecht te hangen.

Aansluitingen

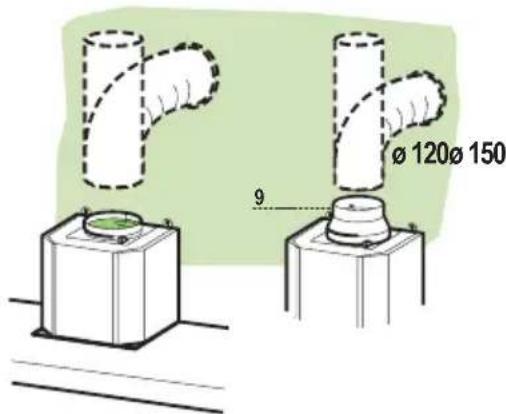

LUCHTUITLAAT AFZUIGVERSIE

Bij installmentie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buizame leiding van 150 of 120~mm ,narr keuze van de installmenteur.

• Voor verbinding met een leiding van 120mm ,要去 de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

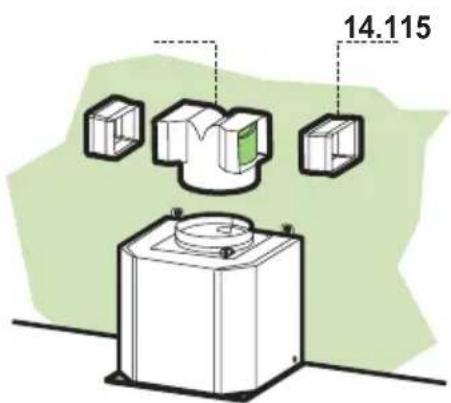

LUCHTUITLAAT FILTERSIE

• Breng verbindingsstuk 15 op de luchtuitgang aan door het vast te drukken'.
• Plaats de verlangstukken 14.1 op derijkant van verbindingsstuk 15.
• Controller of de uitlaat van het verlengstuk 14.1 overeenstem met de gaten van de schouw, en dit zowel horizontaal als vertikaal. Als dit Niet het geval is, dan要去 U de composatie aanpassen door de verlengstukken 14.1.
• Controller of er een geurfilter met actieve koolstof aanwezig is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening zusammen de contacten van tenminste 3mm .
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker uervaan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

• De twee lijnten enigszins openen, ze vasthaken ache ter de beugels 7.2.1 en ze weeer zo ver möglichsl sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

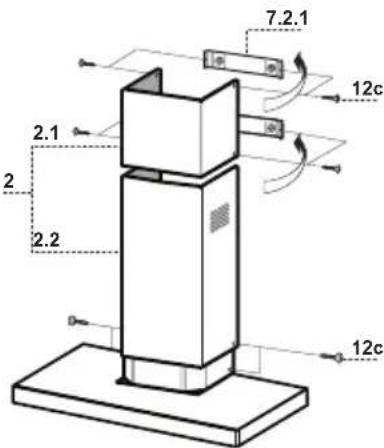

Onderstuk van de schouw

• De twee lijplaten van de schouw enigszins openen, ze vasthakenussen het bovenstuk van de schouw en de wand enZe weezerver mogetijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c .

Bedieningspaneel

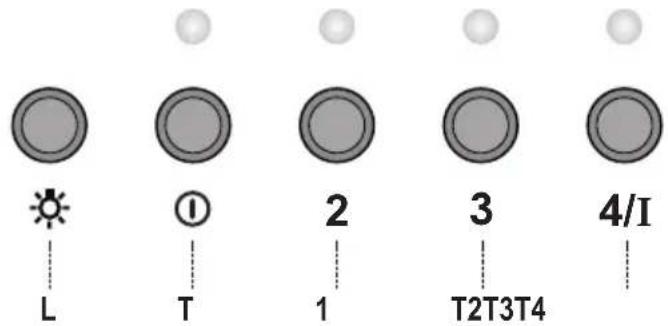

TOETS	LED	FUNCTIES
L 0/1 Licht	Schakelt de verlichting aan en uit.
T1 0/1 Motor brandt	Eerste snelheid.
		Schakelt de wasemkapuit als hij ongeveer 1 Seconde ingedrukt wordt.
T2 Snelheid	brandt	Tweede snelheid.
T3 Snelheid	brandt	Derde snelheid.
T4 Snelheid	permanent	Maximum snelheid.
	knipperend	Intensive snelheid. Geschikt om de sterkste kookdampen af te voeren. Wordt geacti- veerd door de toets ongeveer 2" ingedrukt te houden. Wordt 10 minutes nadat hij in werkung getreden is automatisch uitgeschak- keld. Kan met de hand worden uitgeschakeld door een willekeu- rige andere toets in te drukken.

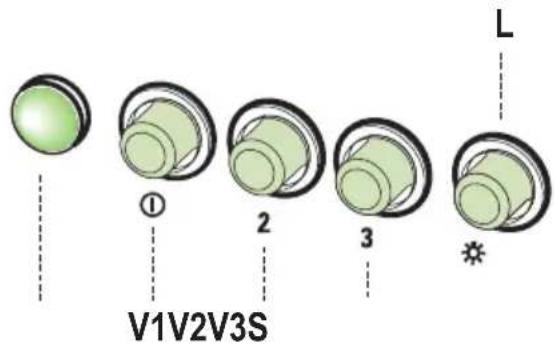

L Lichten Hiermee schakelt u de verlichting aan enuit.

S Led Led motorinschakeling.

V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continu en zeer stille luchtverversing, als er weinig kook-dampen zich.
V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhoudingCUSen de hoeveelheid behandelde lucht en het geluidsniveau.
V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen gegen te gaan, ook voor langerearend.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters要去eens in de 2 maanden of, bij bij-zonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.

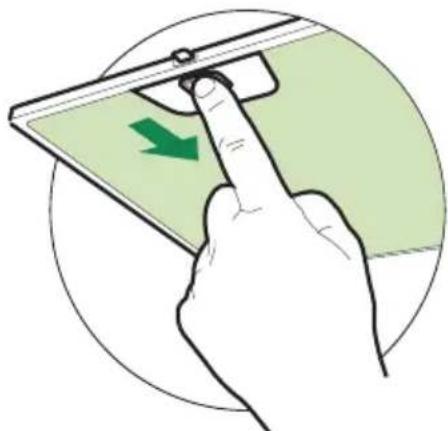

• Verwijder de filters een voor een door ze maar de achterkant van de groep te duwen en ze tegelijkkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en LAST ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilterstering en let er hierbij op dat de handgreep zichtaar blijft.

Geurfilter (filterversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan nicht gewassen en nicht geregenereerd worden en moet minstens eens in de 4 maanden worden verrangen, of, bij bijzonder intensief gebruik, zichs nog yaker.
• Verwijder de metalen vetfilters.

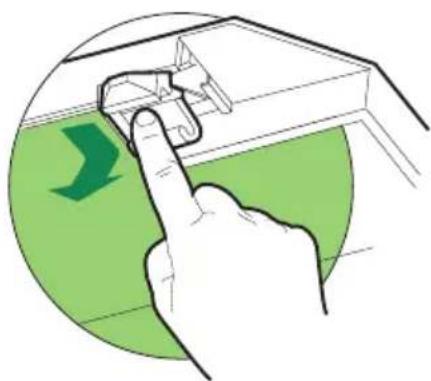

• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te make.
• Monteer het neue filter door het op zichplaats vast te drukken.
• Plaats de metalen vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

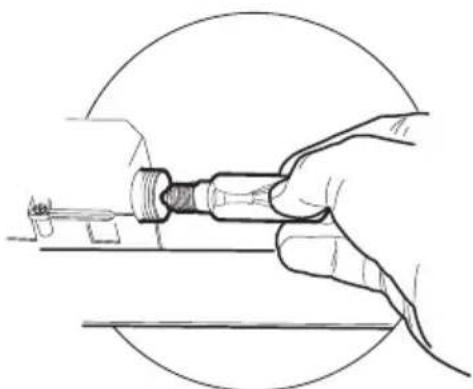

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.
• Schroef de lampen los en verrang ze door{nieuwe lampen metdezelfde eigenschappen.
• Plaats de metalen vetfilters terug.
