DKP 2020 A - Afzuigkap BLOMBERG - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap of recirculatiekap
Merk	Blomberg
Model	DKP 2020 A
Minimale afstand tot kookplaat	650 mm
Luchtafvoerdiameter	150 mm (reduceerbaar tot 120 mm)
Aantal snelheden	4 snelheden + 1 intensief
Verlichting	2 gloeilampen 40 W
Type vetfilters	Zelfdragende metalen filters, vaatwasserbestendig
Actief koolstoffilter	Ja, vervangbaar (elke 4 maanden)
Bedieningstype	Drukknopbediening
Schoorsteen	Telescopisch (boven en onder)
Elektrische voeding	Netspanning, spanning aangegeven op het typeplaatje
Elektrische klasse	Klasse I (aardverplichting)
Speciale functies	Intensieve functie (10 min), automatische uitschakeling intensief, permanente standby op minimale snelheid
Installatie	Muurmontage, afzuig- of recirculatieversie
Filteronderhoud	Vetfilters: elke 2 maanden, koolstoffilter: elke 4 maanden
Verpakkingsinhoud	Kap lichaam, telescopische schoorsteen, aansluitingen, flenzen, pluggen, schroeven, handleiding

Veelgestelde vragen - DKP 2020 A BLOMBERG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap moet minstens 650 mm zijn.

Hoe installeer ik de afzuigkap in afzuigversie?

Voor installatie in afzuigversie sluit u de kap aan op de luchtafvoer met een buis met een diameter van 150 mm (of 120 mm met de meegeleverde reductieflens). De route moet zo kort mogelijk zijn. Verwijder eventuele actieve koolstoffilters.

Hoe reinig ik de vetfilters?

De metalen vetfilters zijn vaatwasserbestendig. Ze moeten ongeveer elke 2 maanden gebruik worden gereinigd. Verwijder ze door ze naar achteren te duwen en naar beneden te trekken, was ze zonder ze te buigen, droog ze en monteer ze terug met de handgreep naar buiten.

Wanneer moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter is niet wasbaar of te regenereren. Het moet minstens elke 4 maanden worden vervangen, of vaker bij intensief gebruik.

Hoe vervang ik de lampen?

Verwijder eerst de metalen vetfilters. Schroef de gloeilampen van 40 W los en vervang ze door nieuwe van dezelfde specificaties. Monteer de filters weer.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of de stekker goed is aangesloten en of de hoofdschakelaar aan staat. Zorg ervoor dat de connector van de voedingskabel goed in de aansluiting van de diffuser zit. Als het probleem aanhoudt, neem dan contact op met een professional.

Is de afzuigkap compatibel met een buis van 120 mm?

Ja, gebruik de meegeleverde reductieflens ∅ 150-120 mm om de uitlaat van de kap aan te passen aan een buis van 120 mm.

Hoe schakel ik naar de intensieve stand?

Om de intensieve snelheid te activeren, drukt u ongeveer 2 seconden op de T4-knop. De intensieve snelheid schakelt na 10 minuten automatisch uit. U kunt hem ook handmatig uitschakelen door op een willekeurige toets te drukken.

Kan ik de afzuigkap zonder koolstoffilter gebruiken?

Ja, als de kap is geïnstalleerd in afzuigversie (afvoer naar buiten), is het koolstoffilter niet nodig. In recirculatieversie is het essentieel om de lucht in de ruimte te recyclen.

Hoe sluit ik de afzuigkap elektrisch aan?

De kap moet via een tweepolige schakelaar met een contactopening van minstens 3 mm op het net worden aangesloten. Controleer of de netspanning overeenkomt met die op het typeplaatje. Aarding is verplicht (klasse I).

GEBRUIKSAANWIJZING DKP 2020 A BLOMBERG

Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES....31
EIGENSCHAPPEN 32
INSTALLATIE....33
GEBRUIK 36
ONDERHOUD....38

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

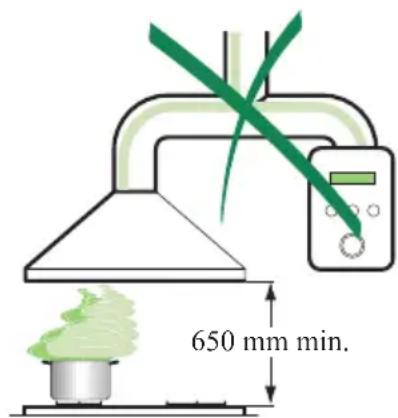

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.

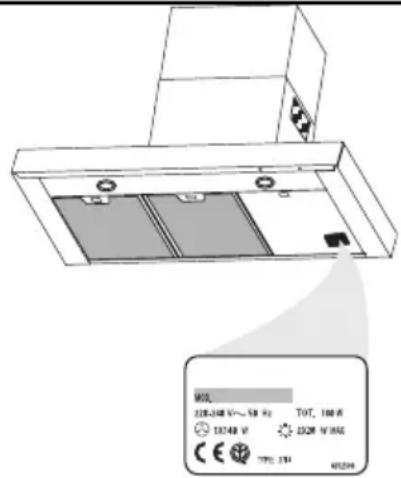

• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

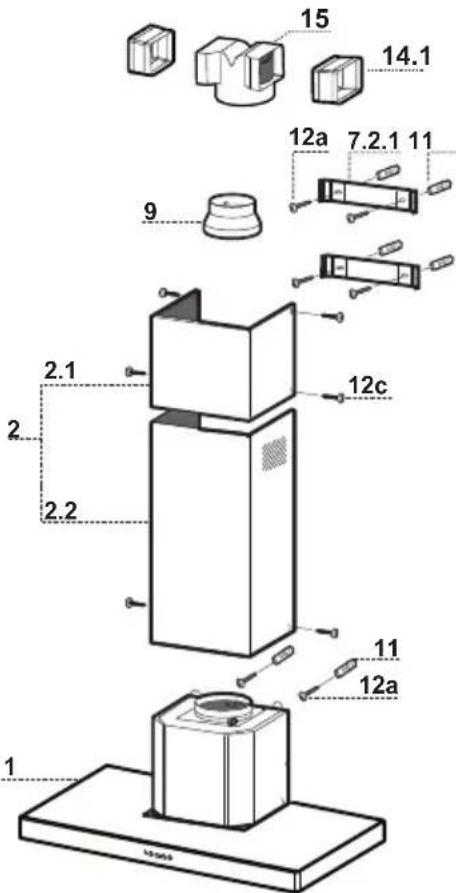

1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
2 1 Telescopische Schouw Bestaande uit:
2.1 1 Bovenstuk
2.2 1 Onderstuk
9 1 Reductieflens ø 150-120 mm
14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat
15 1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw

11 6 Pluggen
12a 6 Schroeven 4,2 x 44,4
12c 6 Schroeven 2,9 x 9,5

Documentatie

1 Gebruiksaanwijzing

Boren van gaten in de wand en bevestiging van de draagbeugels

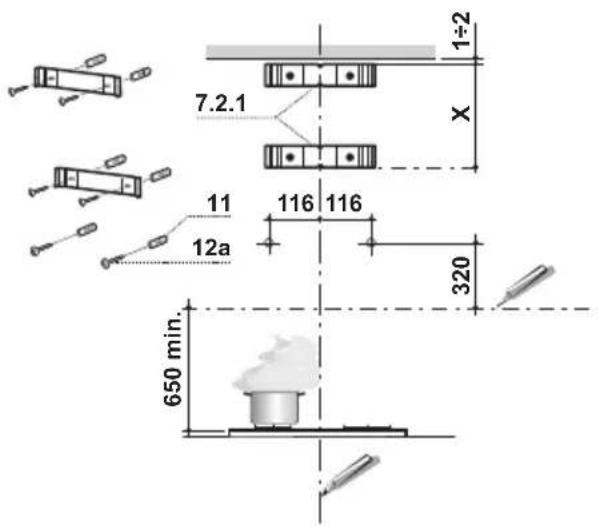

Trek de volgende lijnen op de wand:

- een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;

- een horizontale lijn op 650 mm min. boven de kookplaat.

- Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en op 320 mm boven de horizontale referentielijn.

- Herhaal deze handeling aan de andere kant.

- Boor op de afgetekende punten gaten van ø 8 mm.

• Schuif de pluggen 11 in de gaten.

- Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

- Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.

Montage van de Wasemkap

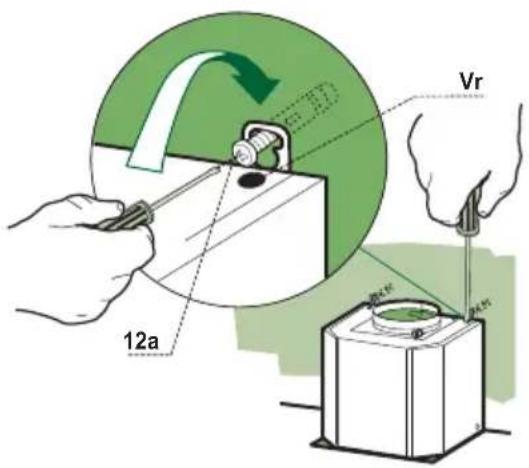

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wa-semkap bevinden, aanhalen.
  • Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.

- Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

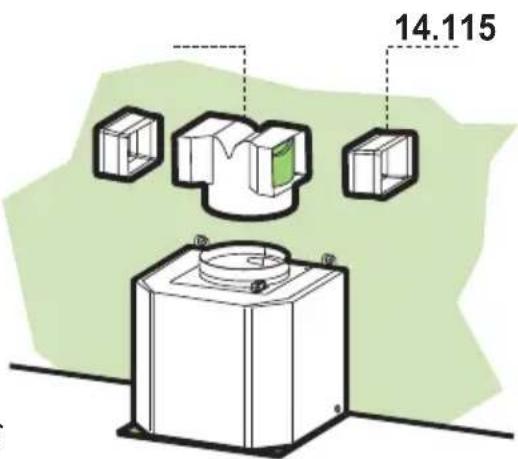

• Breng verbindingsstuk 15 op de luchtuitgang aan door het vast te drukken'.
• Plaats de verlengstukken 14.1 op de zijkant van verbindingsstuk 15.
• Controleer of de uitlaat van het verlengstuk 14.1 overeenstemt met de gaten van de schouw, en dit zowel horizontaal als vertikaal. Als dit niet het geval is, dan moet U de compositie aanpassen door de verlengstukken 14.1.
• Controleer of er een geurfilter met actieve koolstof aanwezig is.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

- Verwijder de vetfilters (zie par. "Onderhoud") en verzeker uervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

- De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

- Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

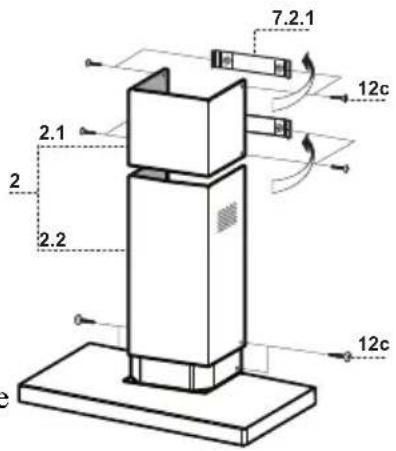

Onderstuk van de schouw

- De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

- Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

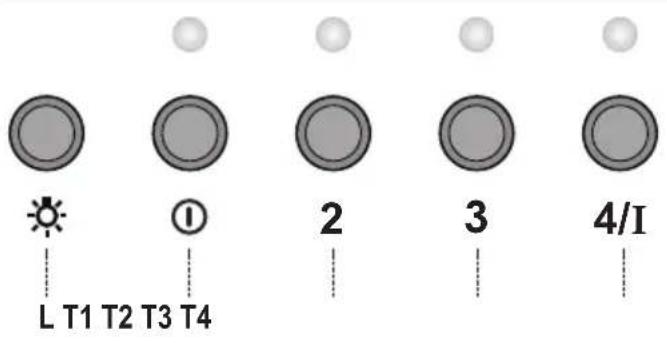

L 0/1 Licht Schakelt de verlichting aan en uit.

T1 0/1 Motor brandt Eerste snelheid.

Schakelt de wasemkap uit als hij ongeveer 1seconde ingedrukt wordt.

T2 Snelheid brandt Tweede snelheid.

T3 Snelheid brandt Derde snelheid.

T4 Snelheid permanent Maximum snelheid.

knipperend Intensieve snelheid.

Geschikt om de sterkste kookdampen af te voeren. Wordt geacti-

veerd door de toets ongeveer 2" ingedrukt te houden. Wordt 10 minuten nadat hij in werking getreden is automatisch uitgeschakeld. Kan met de hand worden uitgeschakeld door een willekeurige andere toets in te drukken.

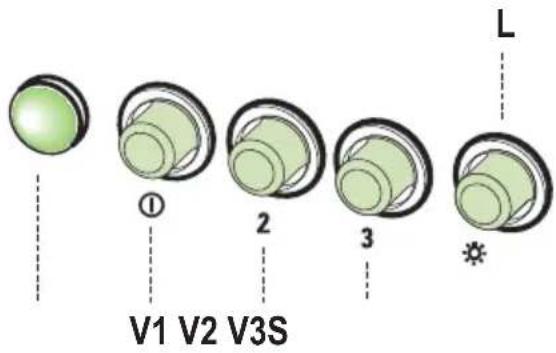

L Lichten Hiermee schakelt u de verlichting aan en uit.
S Led Led motorinschakeling.
V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kook-dampen zijn.
V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.

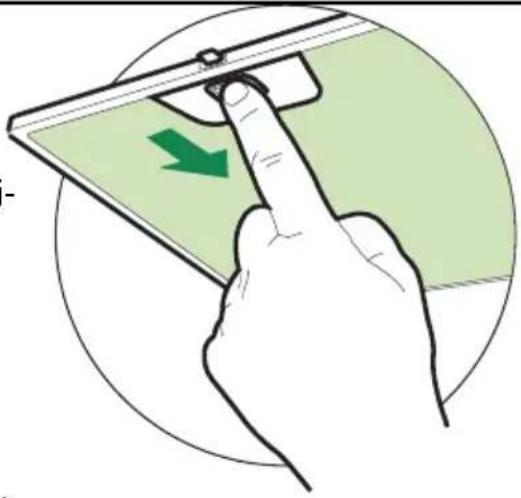

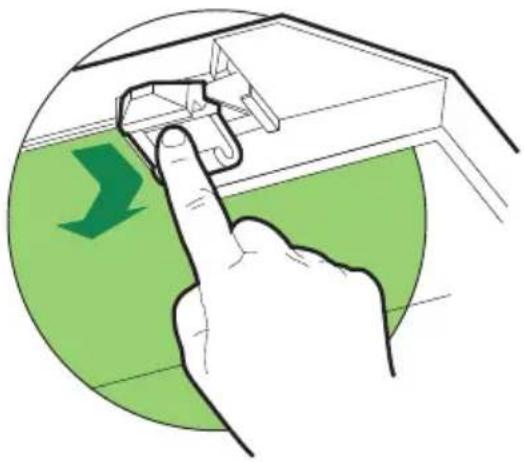

• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.
  • Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.

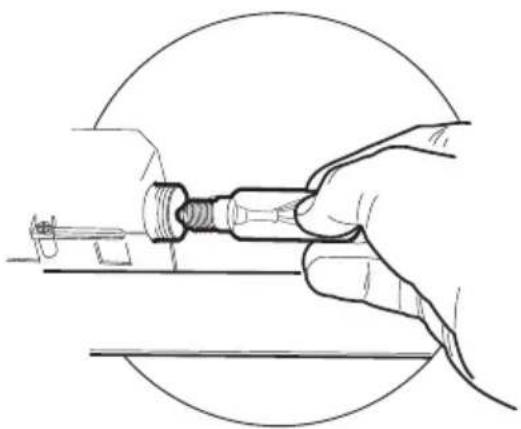

- Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
- Plaats de metalen vetfilters terug.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
