DKP 2020 A - Hotte BLOMBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante ou filtrante
Marque	Blomberg
Modèle	DKP 2020 A
Distance minimale plan de cuisson	650 mm
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Nombre de vitesses	4 vitesses + 1 intensive
Éclairage	2 lampes incandescentes 40 W
Type de filtres à graisse	Filtres métalliques autoporteurs lavables au lave-vaisselle
Filtre à charbon actif	Oui, remplaçable (tous les 4 mois)
Type de commandes	Commandes à touches
Cheminée	Télescopique (supérieure et inférieure)
Alimentation électrique	Secteur, tension indiquée sur la plaque signalétique
Classe électrique	Classe I (mise à la terre obligatoire)
Fonctions spéciales	Fonction intensive (10 min), arrêt automatique de l'intensive, veille permanente à vitesse minimale
Installation	Murale, version aspirante ou filtrante
Entretien filtres	Filtres à graisse : tous les 2 mois, filtre à charbon : tous les 4 mois
Contenu de l'emballage	Corps hotte, cheminée télescopique, raccords, brides, chevilles, vis, manuel

FOIRE AUX QUESTIONS - DKP 2020 A BLOMBERG

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm.

Comment installer la hotte en version aspirante ?

Pour l'installation en version aspirante, branchez la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre de 150 mm (ou 120 mm avec le flasque de réduction fourni). Le parcours doit être le plus court possible. Retirez les éventuels filtres à charbon actif.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Ils doivent être nettoyés environ tous les 2 mois d'emploi. Retirez-les en les poussant vers l'arrière et en tirant vers le bas, lavez-les sans les plier, séchez-les puis remontez-les en plaçant la poignée vers l'extérieur.

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé au moins tous les 4 mois, ou plus fréquemment en cas d'utilisation intensive.

Comment changer les ampoules ?

Retirez d'abord les filtres à graisse métalliques. Dévisser les lampes à incandescence de 40 W et remplacez-les par des neuves de mêmes caractéristiques. Remontez les filtres.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que la fiche est bien branchée et que l'interrupteur général est allumé. Assurez-vous que le connecteur du câble d'alimentation est bien enfiché dans la prise du diffuseur. Si le problème persiste, contactez un professionnel.

La hotte est-elle compatible avec une conduite de 120 mm ?

Oui, utilisez le flasque de réduction ∅ 150-120 mm fourni pour adapter la sortie de la hotte à une tuyauterie de 120 mm.

Comment passer en mode intensif ?

Pour activer la vitesse intensive, pressez la touche T4 pendant environ 2 secondes. La vitesse intensive s'éteint automatiquement après 10 minutes. Vous pouvez aussi l'éteindre manuellement en pressant n'importe quelle touche.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si la hotte est installée en version aspirante (évacuation vers l'extérieur), le filtre à charbon n'est pas nécessaire. En version filtrante, il est indispensable pour recycler l'air dans la pièce.

Comment brancher électriquement la hotte ?

La hotte doit être branchée au secteur via un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm. Vérifiez que la tension secteur correspond à celle indiquée sur la plaque signalétique. La mise à la terre est obligatoire (classe I).

MODE D'EMPLOI DKP 2020 A BLOMBERG

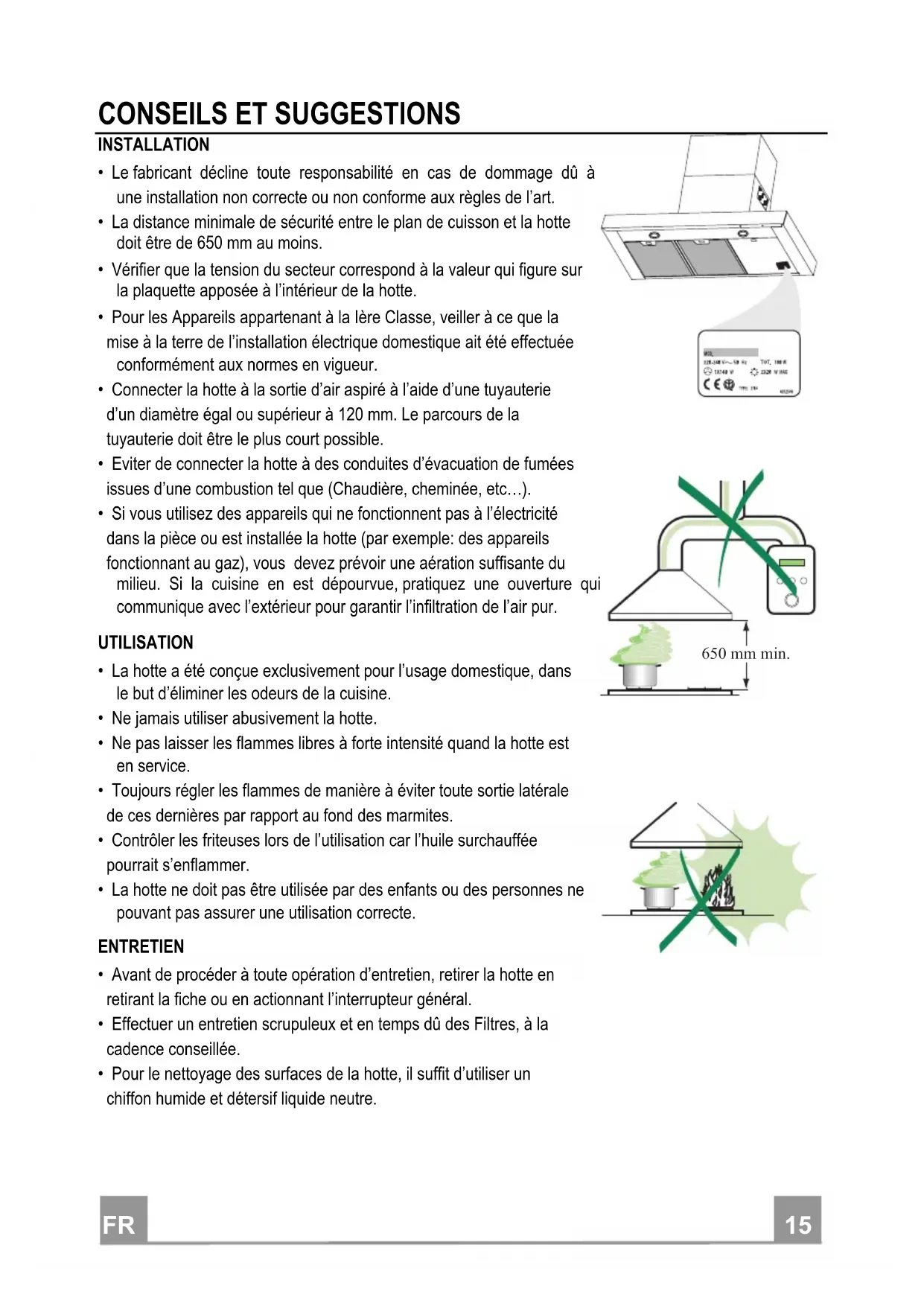

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

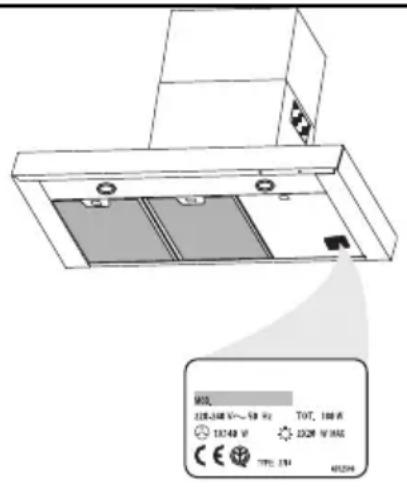

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Réf. Q. té Composants de Produit

1 1 Corps Hotte équipé de:Comandes, Lumière,Groupe Ventilateur,Filtres
2 1 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
9 1 Flasque de Réduction ∅ 150-120 mm
14.1 1 Rallonge Raccord Sortie Air
15 1 Raccord Sortie Air

Réf. Q. té Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles
12a 6 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5

Q. té Documentation

1 Manuel d'instructions

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte:
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
  • Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
  • Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de ø 8 mm tous les points marqués.
  • Insérer les chevilles 11 dans les trous.
  • Fixer les brides en utilisant les vis 12a (4.2 x 44.4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

Montage Corps Hotte

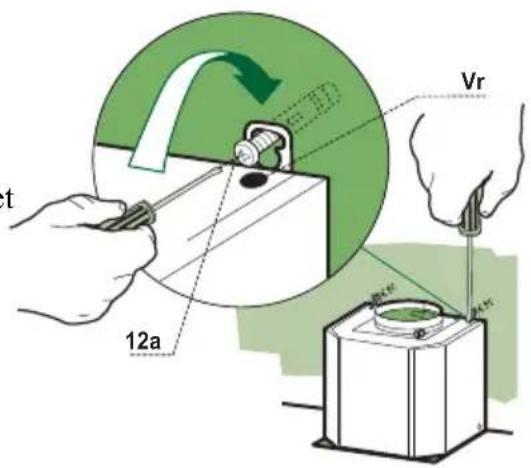

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.

Branchements

SORTIE AIR VERSION ASPIRANTE

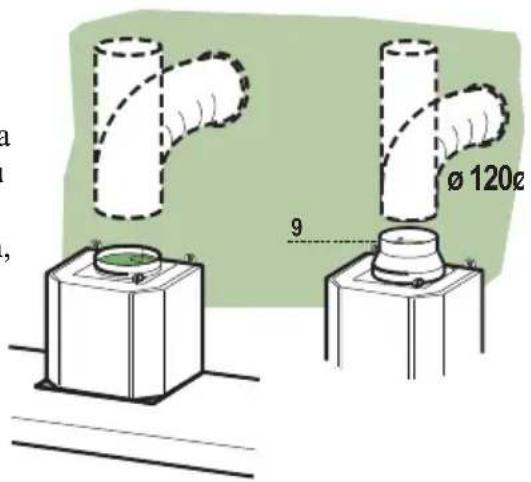

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

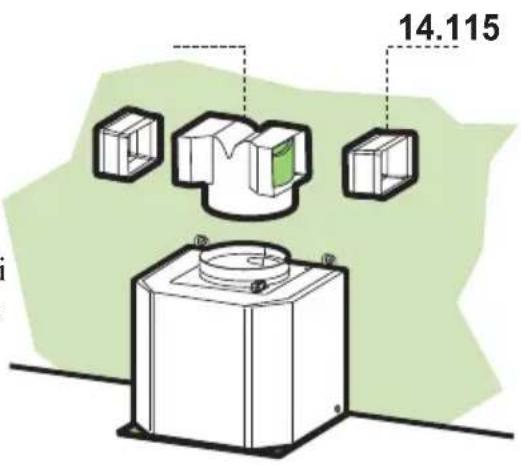

• Insérer sous pression le raccord 15 sur la rallonge corps hotte 14.
• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical. Si tel n'est pas le cas, ajuster la position en inversant les rallonges raccord 14.1 et remonter les pièces comme décrit au préalable.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

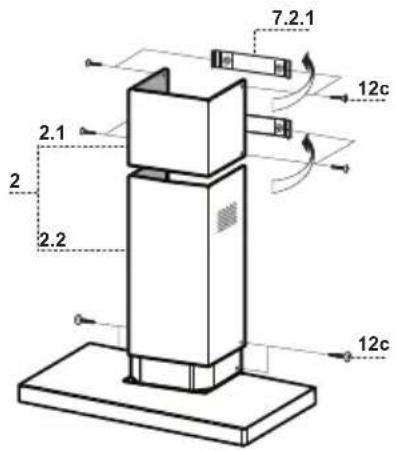

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

L0/1 éclairage Allume et éteint l'éclairage.

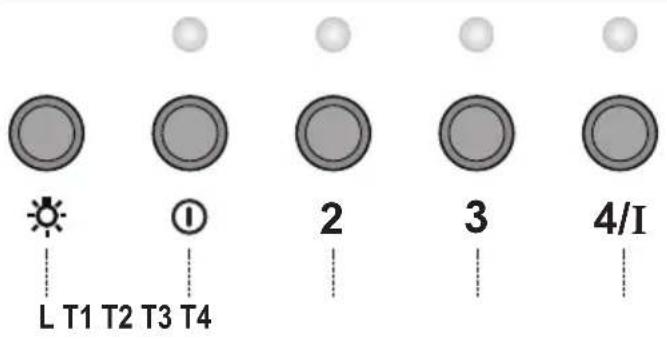

T10/1 Moteur Allumé Première vitesse.
			Cette touche permet d'étéindre la hotte en y pressant pour environ 2 secondes.
T2 Vitesse Allumé Deuxième vitesse.
T3 Vitesse Allumé Troisième vitesse.
T4 Vitesse Fixe Vitesse maximum.
	Clignotement Vitesse intensive.
	Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuelle-ment en pressant n'importe quelle touche.

L Lumières Allume et éteint l'installation de l'éclairage.

S Del Del allumage Moteur.

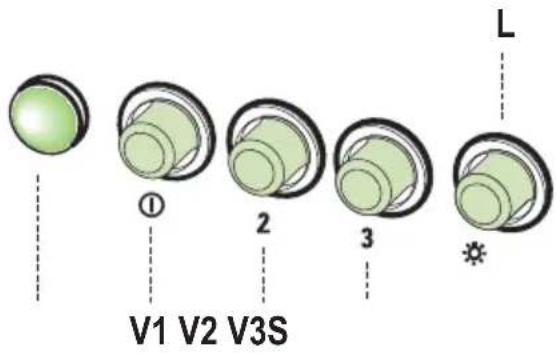

V1 Moteur Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

V2 Vitesse Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

V3 Vitesse Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.

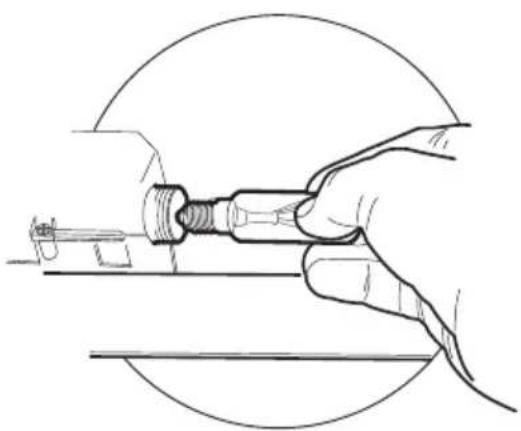

• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
