BRUGSANVISNING DKC 5020 X BLOMBERG

Brugsvejledning INDHOLD

RADOGANVISNINGER 39
APPARATBESKRIVELSE 40
INSTALLATION 41
BRUG 44
VEDLIGEHOLDELSE 46

• Producenten kan/DDke holds ansvarlig for eventuelle skader, der skyldes ukorrekt eller forkert installation.
• Den mindset tilladelige sikkerhedsafstand mellem komfurets top og emhaettens underside er 650~mm .

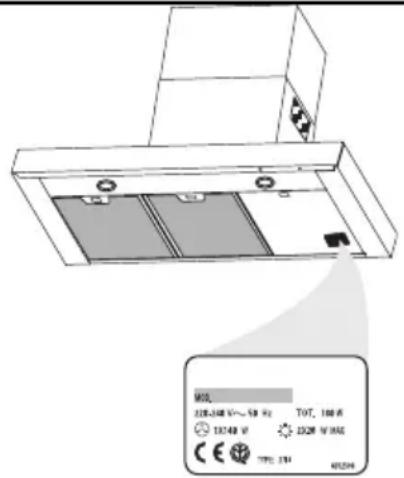

• Kontroller, at lysnetspændingen er den samme som den spænding, der er angivet mærkepladen, der sidder på inde i emhætten.
• For Klasse I apparater skal det och kontrolleres, at elforsyningen er forsynet med jord.
• Emhætten kobles til aftrækskanalen ved hjælp af et rør med en min.- diameter på 120 mm. Afstanden fra emhætten til kanalen skal�� sa kort som mulig.

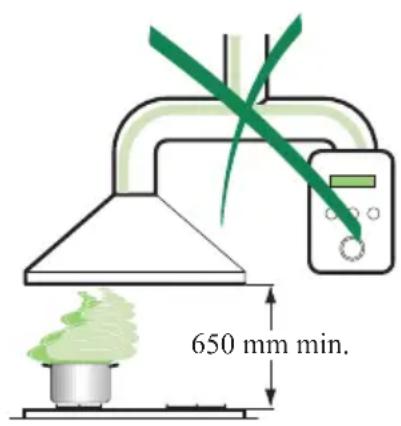

• Emhætten på ikke tilsluttes en kanal, der færer forbrændingsgasser ud i det fri (oliefyr, brændevinne etc.).
• Hvis emhaeten skal anwendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at lufttilgangentil rummet er tilstrækkelig, SSEa aftraeksgasserne ikke slar tilbage. Kokkenet skal have en abning, der har direkte forbindelse til det fri, sa derer sikret en tilstrækkelig mængde ren luft.

ANVENDELS

• Emhætten er udelukkende beregnet til at fjerne em og lugte i køkke neri private husholdninger.
• Emhaetten mä kun anvendes til det formal, hvortil den er konstrueret.

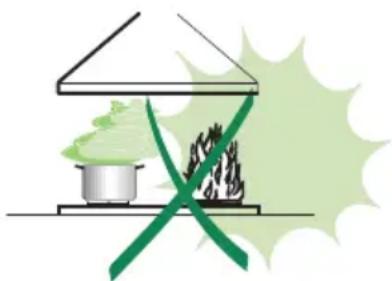

• Der munch keine forekomme hij aben ild under emhætten, mens den anvendes.
• Justér brænderen, sä flammerne er rettet direkte mod bunden af panden/gryden - de mä ikke na ud over kanten af bunden.
• Frituregryder skal under brug holds under konstant opsyn: kogende varm olie kan sprejte ind i flammerne.
• Emhætten på ikke anvendes af børn og personer, som ikke ved, hvordan den betjenes.
• Apparatet er ikke beregnet til at skulle anvendes af mindre bxrn ellersvækkede personer.uden opsyn.
• Mindre børn skal holds under opsyn for at sikre, at de/DDle leger med apparatet.

VEDLIGEHOLDELS

• Inden apparatet skal vedligeholdes eller rengøres, skal der slukkes for det eller stikket skal tages ud af stikkontakten.
• Rengør og/eller udskift filtrene iht. det angivne tidinterval.
• Rengør emhætten ved hjælp af en fugtig klud og et neutralt flydende rengøringsmiddel.

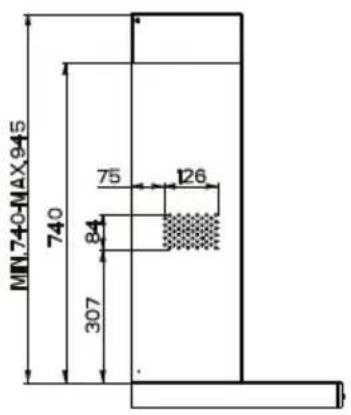

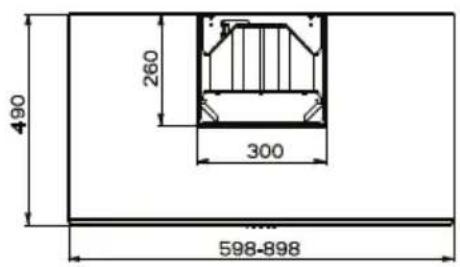

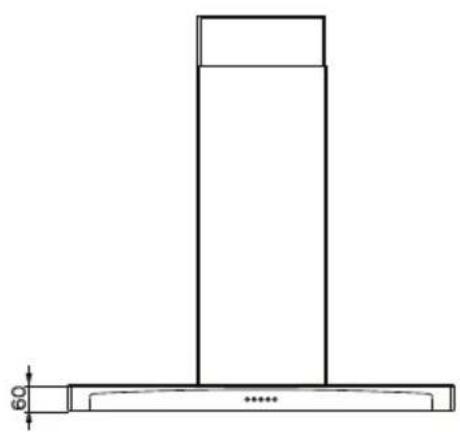

Dimensioner

Komponenter

1 1 Emhætte, komplet med Styring, lys, blæser, filtré
21 Teleskopisk skorsten indeholdende:
2.1 1 Overste sekction
2.2 1 Nederste sektion
9 1 Reduktionsflange 150-120 mm
14.1 2 Tilslutningsforlaenger til luftudtag
15 1 Tilslutting til luftudtag

Ref. Kvantum Installationskomponenter

7.2.1 2 Fastgorelsebsbogler til overste skorstenssekction

11 6 Vægstikkonttakter
12a 6 Skruer 4,2 x 44,4
12c 6 Skruer 2,9 x 9,5

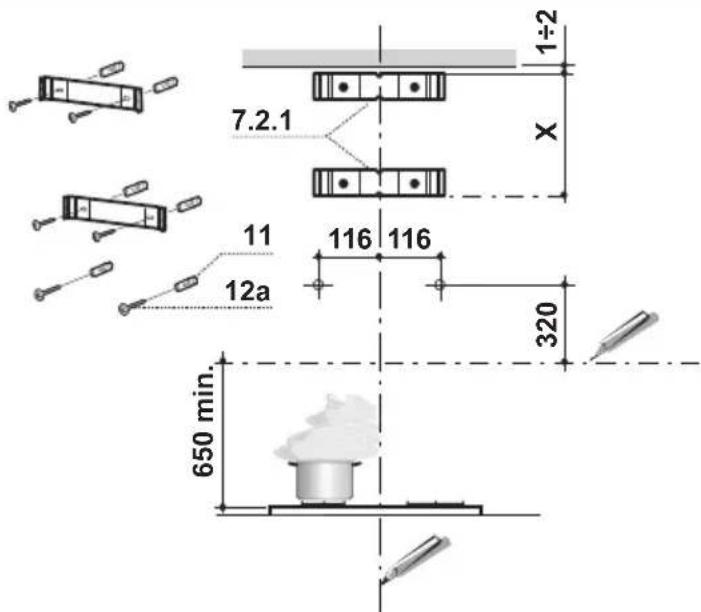

Gennemboring af væg og fastspænding af beslag

Optegn pa væggen:

• en lodret linie helt op til loftet eller op til overste kant fra midten af zonen, hvor emhaeten, skal monteres, smt
• en vandret linie i mindst 650~mm s hjo de over komfuret.
• Anbring, som vist på tegningen, beslaget 7.2.1 i en afstand af 1 - 2mm fra loftet eller den overste kant, idet dets midte (hak) anbringes på den lodrette referencinglinie.
• Afmærk midten af beslagets huller.
• Anbring, som vist, beslaget 7.2.1 i en afstand af X mm under det对不起 beslag (X = højden af den medleverede øvre skorsten), idet dets midte (hak) anbringes på den lodrette reference-linie.
• Afnmark midten af beslagets huller.
• Lav, som vist på tegningen, et referencepunkt 116 mm fra den lodrette referencinglinie og 320 mm over den vandrette referencinglinie.
  Gentag donne operation pa den modsatte side.
• Bor 8 mm huller i de angivne punkter.
  Anbring rawlplugs 11 i hullernc.
  Spend beslagene fast med de medleverede skruer 12a (4.2 x 44.4).
• Skru de to medleverede skruer 12a (4,2 x 44,4) i ophængningshullerne til emhætten, idet man lader en afstand på 5-6 mm*vare mellem væggen og skruehovederne.

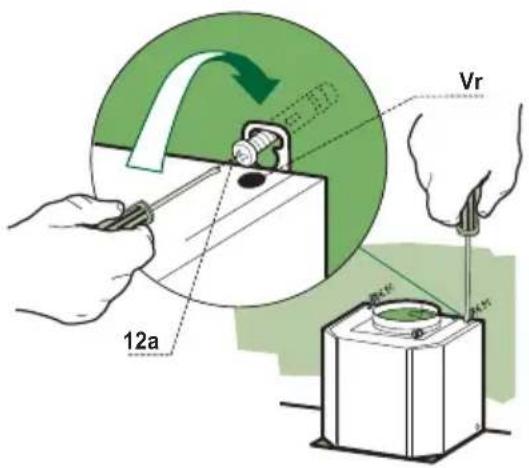

Montering af emhætte

• Inden man haenger emhætten op, skal man stramme de to skrucr Vr, som sidder i haettens ophaengningspunkter.
• Haeng emhaeten op pa de forberedte skruer 12a.
• Stram ophængningsskruerne 12a helt til.
• Ved at dreje på skruerne Vr nivelleres emhætten.

Tilslutninger

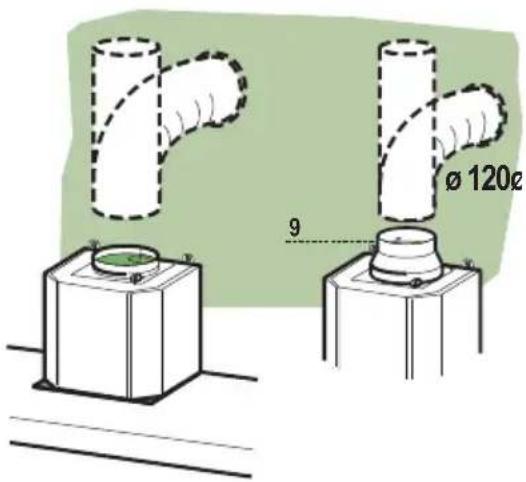

AFSKAERMETUDGAVELUFTAFRAKSYSTEM

Nár den afskærmede version installereres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex-ller et stift rør 0 150 eller 120mm . Det beslutter installmenten

• For at installere en 0 120 mm til sluttnig til luftaftrak skal reduktionsflangen 9 sættes pa emhaettens udtræk.
• Fastgor roret pa plads ved hjaelp af tilstrakkeligt med rorholdere (ikke medleveret).
  Fjern alle aktive kulfiltre.

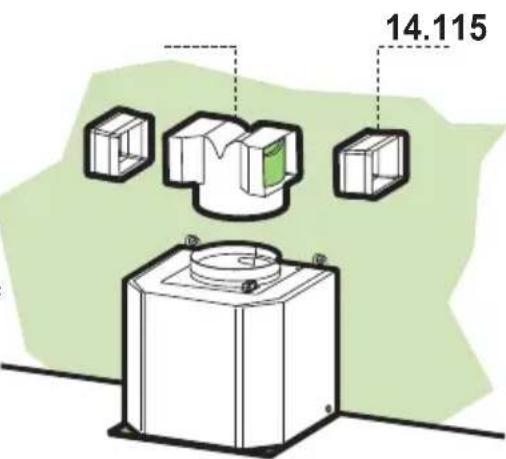

RECIRKULATIONS VERSION LUFTAFRAEK

• Skub pasforbindelsen 15 oven på emhaettens udtag.
  Isaet forbindelses forlaengerstykkerne fra sider 14.1 in forbindelse 15
  Sorg for at affrakket pa forlangerstykkerne 14.1 er horisontalt og vertikalt ensrettet med skorstensaftrakkene. Hvis det ikke er tilfaeldet, skal du justere placeringen ved enten at vende forbindelse forlangerstykkerne 14.1 og sa samle demigen som beskrevet tidligere.
  Sorg for at de aktive kulfitre er blevet sat ind.

TILSLUTNING TIL STRØMFORSYNING

• Tilslut emhaeten til elnetet, idet der indsættes en topolet af-bryder med en kontaktafstand på mindst 3mm

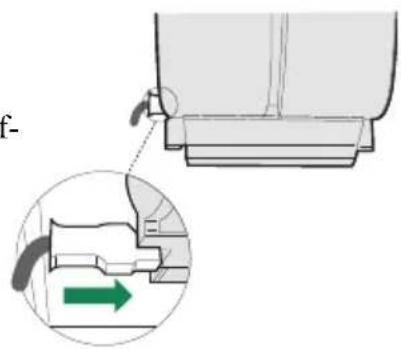

• Fjern fedtfiltrene (se afsnittet "Vedligeholdelse") og kontroller, at eltilsluttingens kabelklemme er korrekt indsat i udsugningsgruppens stik.

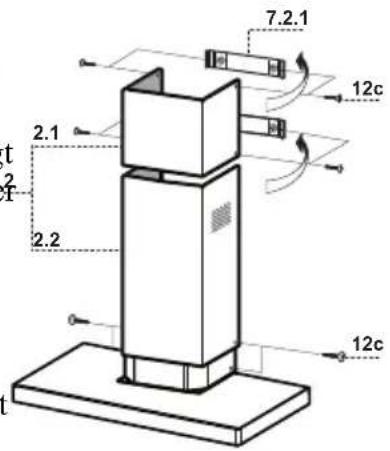

Montering af affrak

Overste del af aftrakskanalen

• Udvid let de to sider pa den overste aftrakskanalen og hegt dem bag ved bojlerne 7.2.1, idet der sorges for, at de sidde godt.
• Fastgor de to sider til bojlerne ved hjælp af de 4 skruer 12c (2,9 x 9,5), der følger med.

Sænk aftrækskanalen

• Udvid let de to sider pa aftrakket og hegt dem mellem det overste aftrak og væggen, idet der skal sorges for, at de sidder godt.
• Fastgor den nederste del lateralt til emhætten ved hjælp af de 2 skruer 12c (2,9 x 9,5), der medfolger.

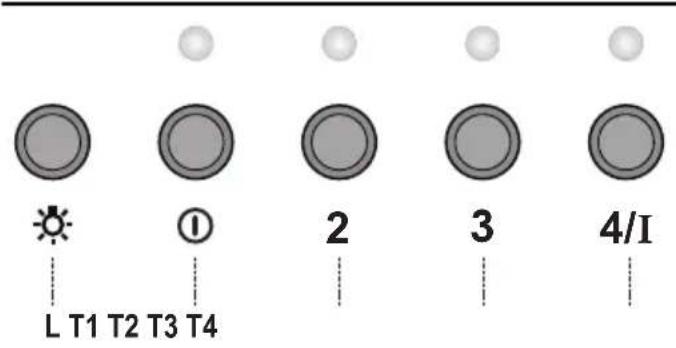

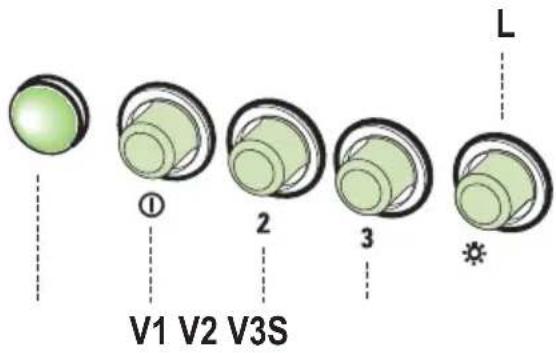

Betjeningspanel

KNAP LED FUNKTIONER
L 0/1 Lys Tænder og slukker for lyset.
T1 0/1 Motor Tændt Første hastighedNär der trykkes i omkring et sekund, slukkes der for motoren.
T2 Speed Tændt Anden hastighed.
T3 Speed Tændt Tredje hastighed.
T4 Speed Fastgjort Maks. hastighed
Blinker Intensiv hastighed.
	Egnet til de stærkeste kogedampe og-lugte. Funktionen bliver aktiv, hvis knappen trykkes ind i omkring 2 sekunder. After 10 minutters Funktion slukker den automatisk. Denne Funktion kan afbrydes ved at trykke på en hvilken som helst knap.

L Lys Tænder og slukker for lyssystemet.

S Lysdiode Motorfungerende lysdiode.

VI Motor Tænder og slukker udsugningsmotoren på lav hastighed. Bruges til at give en constant og lydløs luftudskiftning, hvis der er lette madlavningsdampe.
V2 Hastighed Middelhastighed, passende til de feste driftbetingelser forudsat optimalt forhold mellem behandlet luft/stojniveau.
V3 Intensiv Hojeste hastighed, bruges til at fjerne de madlavningsdampe, der udsendes pa hojeste varme, inklusive lange perioder.

Fedtfiltr

RENGØRING AF SELVBÅERENDE FEDTFILTRE AF METAL

• Filtrene skal rengøres after 2 maneders drift, aller oftere ved kraftig anvendelse, og de kan vaskes i op-vaskemaskine.

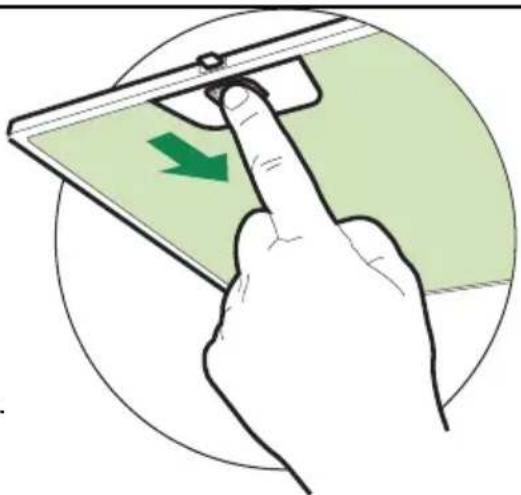

  Fjern filtrene pa en gang ved at skubbe dem mod det bageste af gruppen og trak dem ned pa samme tid.
  Vask filtrene og pas samtidig pågressive at boje dem. Lad dem tøre, inden de fastgoresigen.
  Nar filtrene fastgoresigen,kal du sorge for,at handtaget er synligt udefra.

Aktivt kulfilter (recirculationsudgave)

UDSKIFTNING AF DET AKTIVE KULFILTER

• Filteret kan/DDke vaskes og kan/DDke regenereres, og skal udskiftes omkring hver fjerde maned, ellr oftere ved kraftig brug.
• Tag fertifiltrene af metal ud

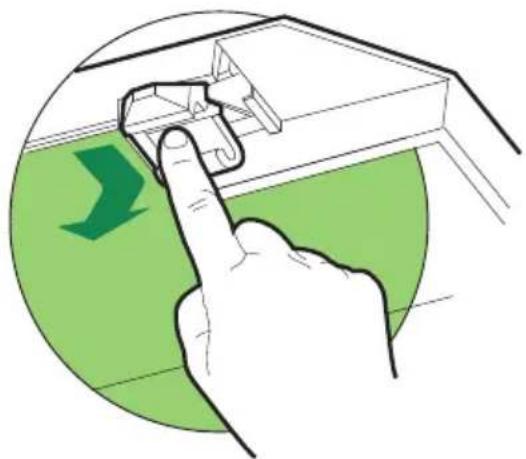

• Tag det gennemvædede aktive kulfilter ud ved at løne befaestelseskrogene.
• Fastgor det nye filter ved at hægte ind på plads
• Sæt metallfedtfiltrne på pladsigen.

Lys

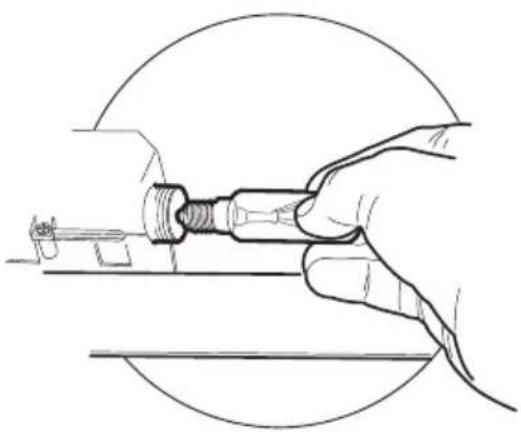

UDSKIFTNING AF LYS

40 W glodelys.

• Tag fertifiltrene af metal ud
• Skru pærerne af og erstat dem med nye med de samme egenskaber.
• Sæt metalfedtfiltrne på pladsigen.

Symbolet à produit éller à pakken angiver, at dette produit ilke me behandles som husholdningsaffald. Det skal i stedet overgives til en affalsstation for behandling af elektrisk og elektronisk udstyr. Ved at sorge for at dette produit bliver bortskaffet pa den rette maje, hjæper du med til at forebyge eventuelle negative pavirkninger af miljøet og af personers helbred, der ellers kinne forrsages af forkert bortskaffelse af dette produit. Kontakt det lokale communekontor, affaldsselskab aller den forretning, hvor produkt er kobe, for yderligere oplyninger om genanvendelse af dette produit.
