ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ REV13 SIEMENS

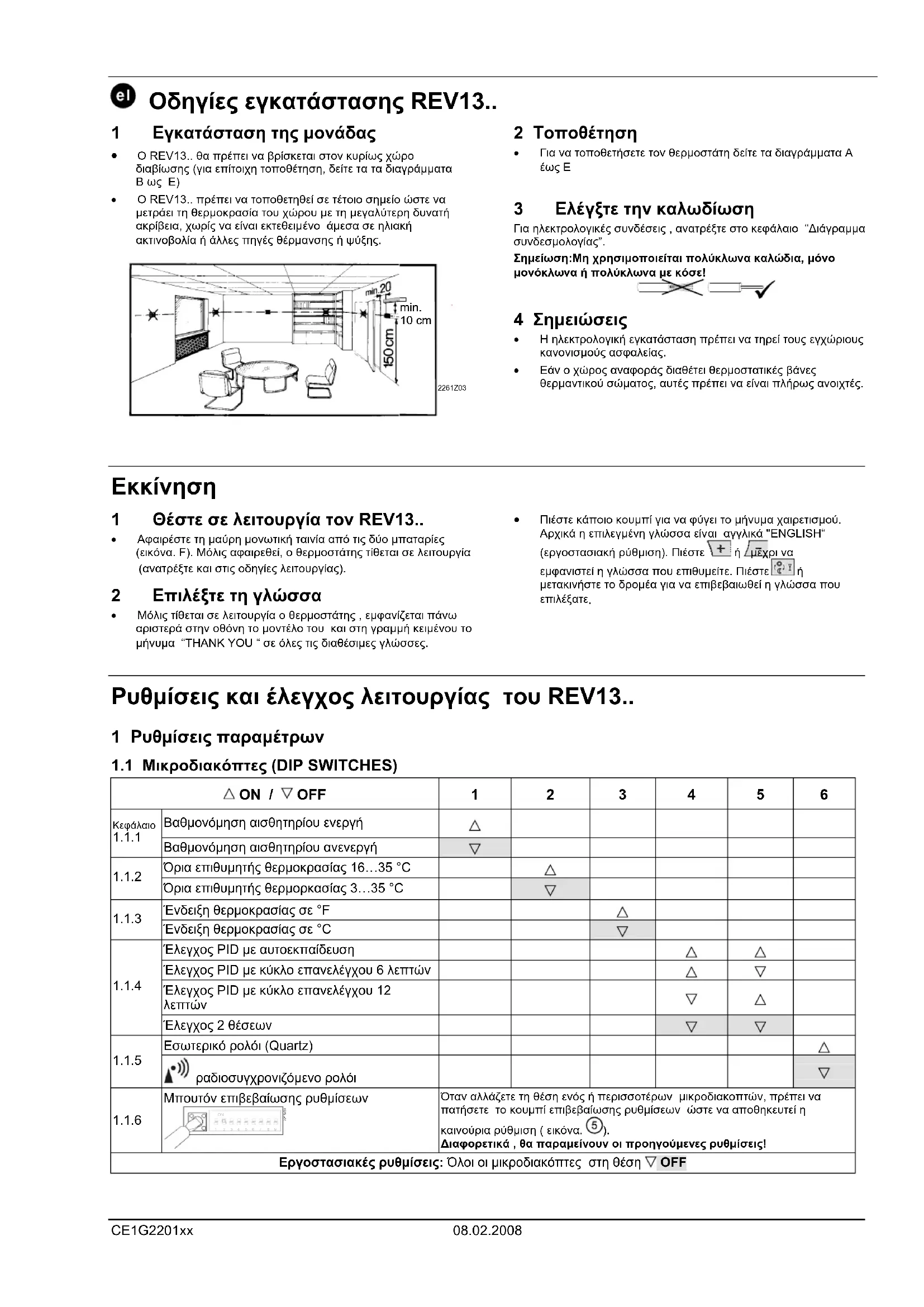

Kurulum talimatlari Οδηγίες εγκατάστασης

• Ο REV13.. θα πρέπει να βρίσκεται στον κυρίως χώρο διαβίωσης (για επίτοιχη τοποθέτηση, δείτε τα τα διαγράμματα B ως E)

• Ο REV13.. πρέπει να τοποθετηθεί σε τέτοιο σημείο ώστε να μετράει τη θερμοκρασία του χώρου με τη μεγαλύτερη δυνατή ακρίβεια, χωρίς να είναι εκτεθειμένο άμεσα σε ηλιακή ακτινοβολία ή άλλες πηγές θέρμανσης ή ψύξης.

• Για να τοποθετήσετε τον θερμοστάτη δείτε τα διαγράμματα A έως E 3 Ελέγξτε την καλωδίωση Για ηλεκτρολογικές συνδέσεις , ανατρέξτε στο κεφάλαιο “Διάγραμμα συνδεσμολογίας”. Σημείωση:Μη χρησιμοποιείται πολύκλωνα καλώδια, μόνο μονόκλωνα ή πολύκλωνα με κόσε!

• Η ηλεκτρολογική εγκατάσταση πρέπει να τηρεί τους εγχώριους κανονισμούς ασφαλείας.
• Εάν ο χώρος αναφοράς διαθέτει θερμοστατικές βάνες θερμαντικού σώματος, αυτές πρέπει να είναι πλήρως ανοιχτές.

1 Θέστε σε λειτουργία τον REV13..

• Αφαιρέστε τη μαύρη μονωτική ταινία από τις δύο μπαταρίες (εικόνα. F). Μόλις αφαιρεθεί, ο θερμοστάτης τίθεται σε λειτουργία (ανατρέξτε και στις οδηγίες λειτουργίας). 2 Επιλέξτε τη γλώσσα

• Μόλις τίθεται σε λειτουργία ο θερμοστάτης , εμφανίζεται πάνω αριστερά στην οθόνη το μοντέλο του και στη γραμμή κειμένου το μήνυμα “THANK YOU “ σε όλες τις διαθέσιμες γλώσσες.

• Πιέστε κάποιο κουμπί για να φύγει το μήνυμα χαιρετισμού. Αρχικά η επιλεγμένη γλώσσα είναι αγγλικά "ENGLISH“ (εργοστασιακή ρύθμιση). Πιέστε εμφανιστεί η γλώσσα που επιθυμείτε. Πιέστε μετακινήστε το δρομέα για να επιβεβαιωθεί η γλώσσα που

Ρυθμίσεις και έλεγχος λειτουργίας του REV13.. 1 Ρυθμίσεις παραμέτρων

1.1 Μικροδιακόπτες (DIP SWITCHES)

ON / OFF 1 2 3 4 5 6 Βαθμονόμηση αισθητηρίου ενεργή Κεφάλαιο 1.1.1 Βαθμονόμηση αισθητηρίου ανενεργή

Όρια επιθυμητής θερμοκρασίας 16…35 °C

Όρια επιθυμητής θερμορκασίας 3…35 °C

Ένδειξη θερμοκρασίας σε °F

Ένδειξη θερμοκρασίας σε °C

Έλεγχος PID με αυτοεκπαίδευση Έλεγχος PID με κύκλο επανελέγχου 6 λεπτών Έλεγχος PID με κύκλο επανελέγχου 12

Έλεγχος 2 θέσεων Εσωτερικό ρολόι (Quartz)

ραδιοσυγχρονιζόμενο ρολόι

Μπουτόν επιβεβαίωσης ρυθμίσεων

Όταν αλλάζετε τη θέση ενός ή περισσοτέρων μικροδιακοπτών, πρέπει να πατήσετε το κουμπί επιβεβαίωσης ρυθμίσεων ώστε να αποθηκευτεί η καινούρια ρύθμιση ( εικόνα.

Διαφορετικά , θα παραμείνουν οι προηγούμενες ρυθμίσεις! Εργοστασιακές ρυθμίσεις: Όλοι οι μικροδιακόπτες στη θέση OFF

min. 10 cm 2261Z0336/40 08.02.2008 CE1G2201xx

1.1.1 Βαθμονόμηση αισθητηρίου:Μικροδια/πτης 1

Γυρίστε το μικροδιακόπτη 1 στη θέση ON και πιέστε το μπουτόν επιβεβαίωσης ρυθμίσεων: Η οθόνη δείχνει την ένδειξη CAL.Η τιμή της τρέχουσας μετρούμενης θερμοκρασίας χώρου αναβοσβήνει. ή για να επαναρυθμίσετε τη θερμοκρασία (μέγιστη απόκλιση ± 5 °C). Για να αποθηκεύσετε τη ρύθμιση , γυρίστε το μικροδιακόπτη στη θέση OFF και πιέστε το μπουτόν επιβεβαίωσης ρυθμίσεων (εικόνα

1.1.2 Όριο επιθυμητής τιμής: Μικροδιακόπτης 2

Μικροδιακόπτης στη θέση ON: Όριο επιθυμητής θερμοκρασίας 16…35 °C Μικροδια/πτης στη θέση OFF: Όριο επιθυμητής θερμοκρασίας 3…35 °C (εργοστασιακή ρύθμιση). Αποθηκεύστε τη ρύθμιση πιέζοντας το κουμπί επιβεβαίωσης

1.1.3 Ένδειξη θερμοκρασίας σε °C ή °F:

Μικροδιακόπτης 3 Μικροδιακόπτης στη θέση ON: Ένδειξη θερμοκρασίας σε °F Μικροδιακόπτης στη θέση OFF: Ένδειξη θερμοκρασία σε °C (εργοστασιακή ρύθμιση) Αποθηκεύστε τη ρύθμιση πιέζοντας το μπουτόν επιβεβαίωσης ρυθμίσεων (εικόνα.

1.1.4 Αλγόριθμος ελέγχου:Μικροδιακόπτες 4 και 5

Μικροδιακόπτης στη θέση 4 στο ON και 5 στη θέση ON: PID με αυτοεκπαίδευση. Προσαρμογή του τρόπου ελέγχου σε όλες τις εφαρμογές. Μικροδιακόπτης 4 στη θέση ON και 5 στη θέση OFF: PID 6 με 6λεπτο κύκλο επανελέγχου. Για ταχέως ελεγχόμενα συστήματα, με ακραίες μεταβολές θερμοκρασίας. Μικροδιακόπτης 4 στη θέση OFF και 5 στη θέση ON: PID 12 με 12λεπτο κύκλο επανελέγχου. Για κανονικά ελ εγχόμενα συστήματα, με συνήθεις μεταβολές θερμοκρασίας. Μικροδιακόπτης 4 στη θέση OFF και 5 στη θέση OFF: 2-θέσεων Για συστήματα με μεγαλύτερη δυσκολία ελέγχου, έλεγχος 2-θέσεων με διαφορικό διακοπής 0.5 °C (εργοστασιακή ρύθμιση). Αποθηκεύστε τη ρύθμιση πιέζοντας το μπουτόν επιβεβαίωσης ρυθμίσεων (εικόνα.

1.1.5 Ραδιοσυγχρονιζόμενο ρολόι: Μικροδιακόπτης 6

Αφορά μόνο τη σειρά REV..DC (με ενσωματομένο δέκτη DCF77 που λαμβάνει το σήμα συγχρονισμού από την Φρανκφούρτη)! Μικροδιακόπτης στη θέση ON: Ώρα από το εσωτερικό ρολόι. Μικροδιακόπτης στη θέση OFF: Σήμα συγχρονισμού από Φρανκφούρτη. Αποθηκεύστε τη ρύθμιση πιέζοντας το μπουτόν επιβεβαίωσης ρυθμίσεων (εικόνα.

1.1.6 Μπουτόν επιβεβαίωσης ρυθμίσεων

Όταν αλλάζετε τη θέση ενός η περισσοτέρων μικροδιακοπτών, πιέστε το μπουτόν επιβεβαίωσης ρυθμίσεων για να αποθηκευτεί η νέα ρύθμιση. Διαφορετικά, θα παραμείνει η προηγούμενη ρύθμιση! (εικόνα.

2 Είσοδος στο επίπεδο ρυθμίσεων του μηχανικού Μετακινήστε το δρομέα στη θέση RUN και πιέστε ταυτόχρονα τα κουμπία και για 3 δευτερόλεπτα, αφήστε τα και μέσα σε 3 δευτερόλεπτα, πιέστε ταυτόχρονα και για 3 δευτερόλεπτα, αφήστε το κουμπί και κρατήστε πατημένο το για άλλα 3 δευτερόλεπτα. Αυτό επιτρέπει την πρόσβαση στο επίπεδο μηχανικού για να κάνετε ρυθμίσεις. Στην οθόνη εμφανίζεται η ένδειξη (εικόνα. G). Αρχικά εμφανίζεται ο κωδικός 00, και η εργοστασιακά επιλεγμένη γλώσσα. Μπορείται να μετακινηθείται στο μενού ρυθμίσεων με τη χρήση των και . Για να αποθηκευτεί η ρύθμιση πιέστε . Για να βγείτε από το επίπεδο μηχανικού πιέστε το πλήκτρο επιλογής τρόπου λειτουργίας Ρυθμίσεις παραμέτρων Κωδικός Παράμετρος Εργοστασιακή

00 Γλώσσα Αγγλικά 01 Βαθμονόμηση αισθητηρίου off Βασικές ρυθμίσεις 02 Διαφορικό διακοπής 2-θέσεων 0.5 °C

10 Χρόνος φωτισμού 10 δευτερόλεπτα 11 Φωτεινότητα οθόνης 0 Ρυθμίσεις οθόνης 12 Αντίθεση οθόνης 0

Απόκλιση από την ώρα Φρανκφούρτης (Central European Time CET) (Σημείωση 1) 0 ώρες 31 Έναρξη θερινής ώρας (Σημείωση 2) 31 Μαρτίου (31-03) Ρυθμίσεις ρολογιού 32 Λήξη θερινής ώρας (Σημείωση 3) 31 Οκτωβρίου (31-10)

Σημείωση 1: Εάν δεν υπάρχει επαρκής λήψη για το ραδιοσυγχρονιζόμενο ρολόι, η ρύθμιση αυτή δεν έχει νόημα. Με το ραδιοσυγχρονιζόμενο ρολόι ενεργό, το σήμα συγρονισμού που λαμβάνεται από τη Φρανκφούρτη διαμορφώνεται βάσει της τιμής της παραμέτρου με κωδικό 30 (ζώνη ώρας). Σημείωση 2: Εάν το ραδιοσυγχρονιζόμενο ρολόι δεν είναι ενεργό, η ώρα αλλάζει την τε λευταία Κυριακή πριν από την επιλεγμένη ημερομηνία στις 02:00π.μ η Με το ραδιοσυγχρονιζόμενο ρολόι ενεργό, το σήμα συγρονισμού που λαμβάνεται από τη Φρανκφούρτη διαμορφώνεται βάσει της τιμής της παραμέτρου με κωδικό 30 (ζώνη ώρας). Σημείωση 3: Εάν το ραδιοσυγχρονιζόμενο ρολόι δεν είναι ενεργό, η ώρα αλλάζει την τελευταία Κυριακή πριν από την επι λεγμένη ημερομηνία στις 03:00π.μ η Με το ραδιοσυγχρονιζόμενο ρολόι ενεργό, το σήμα συγρονισμού που λαμβάνεται από τη Φρανκφούρτη διαμορφώνεται βάσει της τιμής της παραμέτρου με κωδικό 30 (ζώνη ώρας).CE1G2201xx 08.02.2008 37/40 3 Έλεγχος λειτουργίας Α) Ελέγξτε την οθόνη. Εάν δεν υπάρχει καμία ένδειξη, ελέγξτε την κατάσταση και τη θέση των μπαταριών. Β) Επιλέξτε τη “Λειτουργία άνεσης“ , ελέγξτε τη θερμοκρασία στην Γ) Ρυθμίστε την επιθυμητή θερμοκρασία σε τιμή μεγαλύτερη από την μετρούμενη θερμοκρασία χώρου (με τα κουμπία Δ)Το ρελέ και κατά συνέπεια η συσκευή που ενεργοποιείται πρέπει να ανταποκριθεί μέσα σε 1 λεπτό. Το σύμβολο ▲ θα εμφανιστεί στην οθόνη. Εάν αυτό δε συμβεί:

• Ελέγξτε τη συσκευή που ενεγοποιείται και τη καλωδίωση της.

• H (υπάρχουσα) θερμοκρασία χώρου πιθανώς είναι μεγαλύτερη από την επιθυμητή θερμοκρασία που έχουμε

• Ρυθμίστε τη θερμοκρασία “Συνεχής λειτουργίας άνεσης“ στη σωστή τιμή. Ε)Επιλέξτε τον απαιτούμενο τρόπο λειτουργίας (π.χ:Auto). 4 Επαναφορά (reset) Ρυθμίσεις χρήστη: Πιέστε ταυτόχρονα , και για 3 δευτερόλεπτα: Όλες οι ρυθμίσεις ώρας και θερμοκρασίας που έγιναν στο επίπεδο του χρήστη επανέρχονται στις εργοστασιακές τους τιμές (δείτε το κεφάλαιο “Εργοστασιακές ρυθμίσεις“ στις οδηγίες λειτουργίας). Οι τυχόν ρυθμίσεις στο επίπεδο του μηχανικού δε θα αλλάξουν. Το ρολόι αρχίζει να λειτουργεί στις 12:00 και η ημερομηνία στις 01- 01-08 (01 - Ιανουαρίου - 2008). Κατά τη διάρκεια της διαδικασίας αυτής όλες οι επι λογές ενδείξεων φωτίζονται, ώστε να μπορείτε να τις ελέγχετε ευκολότερα. Ρυθμίσεις χρήστη και μηχανικού: Πιέστε ταυτόχρονα το μπουτόν επιβεβαίωσης ρυθμίσεων, για 5 δευτερόλεπτα: Μετά την επαναφορά αυτή, επαναφέρονται όλες οι εργοστασιακές ρυθμίσεις. Η επαναφορά αυτή αφορά τόσο τις ρυθμίσεις στο επίπεδο του χρήστη όσο και τις ρυθμίσεις στο επίπεδο του μηχανικού.

• Ο θερμοστάτης αυτός είναι πιστοποιημένη συσκευή ενεργειακής κλασης A και είναι σχεδιασμένος να λειτουργεί σε περιβάλλον με κανονικές συνθήκες (θερμοκρασία, υγρασία, σκόνη).

Nulleder Nötr Αγωγός ουδετέρου Degree of pollution 2
