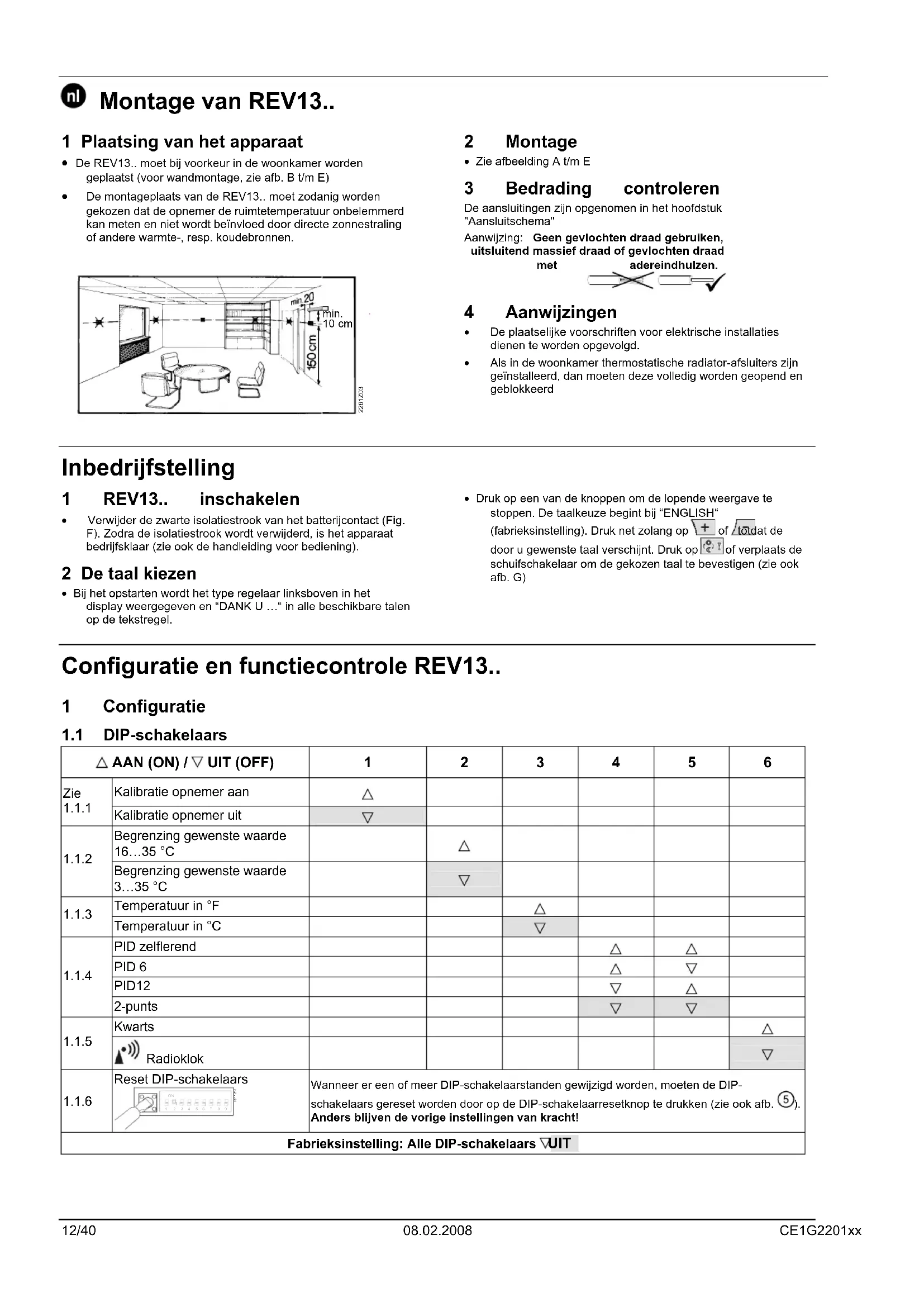

GEBRUIKSAANWIJZING REV13 SIEMENS

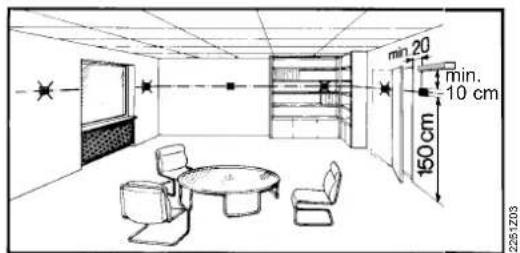

1 Plaatsing van het apparatus

• De REV13... moet bij voorkeur in de woonkamer worden geplaatst (voor wandmontage, wie afb. B t/m E)
• De montageplaat van de REV13.. moet zodanig worden gekozen dat de opnemer de ruimtetepmatuur onbelemmerd kan meten en Niet wordt beinvloed door directe zonnestraling of andere warmte-, resp. koudebronnen.

2 Montage

Zie afbeelding A t/m E

3 Bedrading controlleren

De aansluitingen zijn opgenomen in het hoofdstuk "Aansluitschema"

Aanwijzing: Geen gezlochten draad gebruiken,uitsluitend massief draad of gezlochten draad met adereindhulzen.

4 Aanwijzingen

• Deplaatselijkevoerschriften voor elektrischeinstallatiedienen te worden opgevolgd.
• Als in de woonkamer thermostatische radiator-aftsluiters zijn geinstalleerd, dan要去en deze volledig worden geopend en geblokkeerd

Inbedrijfstelling

1 REV13.. inschakelen

• Verwijder de zwarte isolatiestrook van het batterijcontact (Fig. F). Zodra de isolatiestrook worden verwijderd, is het apparaat bedrijfskaar (zie ook de handleiding voor bediening).

2 De taal kiezen

• Bij het opstarten worden het type regelaar linksboven in het display weergegeven en "DANK U ... " in alle beschikbare talen op de tekstregel.

• Druk op een van de knoppen om de lopende weergave te stoppen. De taalkeuze begint bij "ENGLISH" (fabrieksinstelling). Druk net zolang op + of /tədat de door u gewenste taal verschijnt. Druk op of verplaats de schuifschakelaar om de gekozen taal te bevestigen (zie ook afb. G)

Configuratie en functiecontrole REV13..

1 Configuratie

1.1 DIP-schakelaars

△ AAN (ON) / ∇ UIT (OFF)		1	2	3	4	5	6
Zie 1.1.1	Kalibratie opnemer aan	△
	Kalibratie opnemer UIT	▽
1.1.2	Begrenzing gewenste waarde 16...35 °C		△
	Begrenzing gewenste waarde 3...35 °C		▽
1.1.3	Temperatuur in °F			△
	Temperatuur in °C			▽
1.1.4	PID zelflerend				△	△
	PID 6				△	▽
	PID12				▽	△
	2-punts				▽	▽
1.1.5	Kwarts						△
	Radioklok						▽
1.1.6	Reset DIP-schakelaars	Wonneer er een of meer DIP-schakelaarstanden gewijzigd worden,要去en de DIP-schakelaars gereset worden door op de DIP-schakelaarresetknop te dokken (zie ook afb. ⑤).Anders blijven de vorige instellungen van kracht!
Fabrieksinstelling: Alle DIP-schakelaars ▼UIT

1.1.1 Kalibratie opnemer: DIP-schakelaar 1

Zet de DIP-schakelaar op AAN (ON) en druk op de DIP-schakelaarresetknop:

In het display verschijnt CAL. De op dat moment gemeten ruimtemperatuur knippert.

Druk op + of - om een neue kalibratie van max. ± 5°C uit te voeren. Sla de invoor op door de DIP-schakelaar op UIT (OFF) te zetten en op de DIP-schakelaarresetknop te drukken (zie ook aflb. ①).

1.1.2 Begrenzing gewenste waarde: DIP-schakelaar 2

DIP-schakelaar AAN: Begrenzing gewenste waarde 16...35 °C

DIP-schakelaar UIT: Begrenzing gewenste waarde 3...35 °C (fabrieksinstelling)

Sla de invoer op door op de DIP-schakelaarresetknop te drukken.

1.1.3 Temperatuur in ^ C of F: DIP-schakelaar 3

DIP-schakelaar AAN: Temperatuur in ^

DIP-schakelaar UIT: Temperatuur in ^ C (fabrieksinstelling

Sla de invoer op door op de DIP-schakelaarresetknop te drukken (zie ook afb. ②).

1.1.4 Regelactie: DIP-schakelaar 4 en 5

DIP-schakelaar 4 AAN en 5 AAN: PID zelflerend

Adaptieve regeling voor alle toepassingstypen.

DIP-schakelaar 4 AAN en 5 UI: PID 6

Voor snel regeltraject, toepassingen opplaatsen met groTe temperatuurschommelingen.

DIP-schakelaar 4 UIT en 5 AAN: PID 12

Voor normala regeltraject, toepassingen opplaatsen metnormale temperatuurschommelingen.

DIP-schakelaar 4 UIT en 5 UIT: 2-punts

Voor moeilijk regeltraject, tweepuntsregelaar met een schakeldifferentie van 0,5^ (fabrieksinstalling).

Sla de invoer op door op de DIP-schakelaarresetknop te drukken

(zie ook afb. 3

1.1.5 Radioklok: DIP-schakelaar 6

Kan alleen gebruikt worden met REV..DC (met geintegreerde DCF77-ontvanger voor tijdsignaaluit Frankfurt)!

DIP-schakelaar AAN: Klok loopt op ingebouwde kwarts

DIP-schakelaar UIT: Tijdsignaal DCF77uit Frankfurt Sla de invoer op door op de DIP-schakelaarresetknp te drukken (zie ook afb. 4).

1.1.6 Reset DIP-schakelaars

Wanneer er een of meer DIP-schakelaarstanden gewijzigd worden, druk dan op de DIP-schakelaarresetknop om de DIP-schakelaars te resetten.

Anders blijven de vorige instelleningen van kracht!

(Zie ook afb. ⑤).

2 Toegang tot het installeurtniveau

Zet de keuzeschuif in de stand RUN en druk 3 seconden lang gelijktijdig op + en -,That de knoppen verrolgens los en druk, binnen 3
Seconden, 3 seconden lang gelijktijdig op en ,That en houd nog eens 3 seconden ingedrukt. Zo krijgt u toegang tot het
installaurniveau, waar u de instellingen voor dat niveau kunt maken. Install wordt weergegeven (zie ook afb. G).

Beginnend bij code 00, wordt de taalkeuze in het display weergegeven. Op het installaturniveau kan er genavigeerd worden met + en - Bevestig de instellenen door op te drukken.

U verlaat het installmenteurniveau door op de bedrijfskeuzeknop te drukken.

Codelijst

Functieblok	Code	Benaming	Fabrieksinstalling	Uw installing
Basisinstellungen	00	Taal	English
	01	Kalibratie opnemer	uit
	02	Schakeldifferentie 2-punts	0,5 °C
LCD-instellungen	10	Verlichtingsduur	10 seconden
	11	Helderheid achtergrondverlichting	0
	12	Contrast	0
Kloinstellungen	30	TijdzoneAfwijking van uit Frankfurt ontvangen tijdsignaal(Centraal-Europese Tijd CET) (zie Aanwijzing 1)	0oor
	31	Begin zomertijd (zie Aanwijzing 2)	31 maart (31-03)
	32	Einde zomertijd (zie Aanwijzing 3)	31 oktober (31-10)

Aanwijizing 1:

Als de radioklok Niet actief of Niet aanwezig is, heeft deze instelling geen effect.

As de radioklok actief is, wordt het uit Frankfurt ontvangen tijsdignaal verzet door de onder code 30 ingestelde waarde (tijdzone).

Aanwijzing 2:

Als de radioklok Niet actief of Niet aanwezig is, worden deijd aktijd om 02:00 op de zondag vór de ingestelde datum aangepast.

Als de radioklok actief is, wordt de tijdwijziging verzet door de onder code 30 ingestelde waarde (tijdzone).

Aanwijzing 3:

Als de radioklok Niet actief of Niet aanwezig is, wordt de tijd aktijd om 03:00 op de zondag voor de ingestelde datum aangepast.

Als de radioklok actief is, wordt de tijdwijziging verzet door de onder code 30 ingestelde waarde (tijdzone).

3 Functiecontrole

a) Controller de weergave. Als er geen weergave verschijnt,要去en de batterijen worden gecontroleerd
b) "Continu comfortbedrij lees de weergegeven temperatuur af.
c) Stel de gewenste temperatuurwarde in op een niveau dat boven de weergegeven ruimtetemperatuur ligt (zie handleiding voor bediening).
d) Het relais en daarmee bijv. de ketel moet binnen 1 minuut reageren. Symbool verschijnt op het display. Als dat nicht het geval is:

• Controller de installing en de bedrading.
• De ruimtemperatuur is möglichk hoger dan de ingestelde gewenste temperatuurwaarde.

e) Stel de gewenste temperatuurwaarde van "Continu comfortbedrij" in op het gewensteiveau.
f) Kies de gewenste bedrijfswijze.

4 Reset

Door de gebruiker gedefinieree de instellen:

Druk 3 seconden lang gewiktijdig op O, en:
Alle temperatuur-en tijdsinstellenen van de schuifstanden worden teruggezot op hun standardwaarden (zie sectie "Fabrieksinstelling" in de handleiding voor bediening). De op het installeurniveau gemaaakte instelleningen blijven ongewijzigd.
De klok begint bij 12:00, de datum op 01-01-08 (01 - januari - 2008). Tijdens de resettiend branden alle weergavevelden van de display en+kunnen dan worden gecontroleerd.

Alle door de gebruiker gedefinieree deinstallingen plus die welke op het installaurniveau zich gemaakt:

Druk 5 seconden lang geleiktijdig op de DIP-schakelaarresetknop, + en

Hierna zijn alle fabrieksinstellungen opnieuw geladen. Dit is van toepassing op zowel de schuifinstellen als de op het installaturniveau gemaakte instellenen.

Aanwijzingen

• De regelaar is een apparaat dat behoort tot softwareklasse A en dat geconstrueree is voor gebruik in een omgeving met normale verwulingsgraad.
