| Caractéristiques Techniques | Détails |
|---|---|
| Type de thermostat | Thermostat programmable |
| Plage de température | 5°C à 30°C |
| Alimentation | 230 V AC |
| Précision | ± 0,5°C |
| Affichage | Écran LCD rétroéclairé |
| Modes de fonctionnement | Mode manuel, mode programmation |
| Dimensions | 85 x 85 x 25 mm |
| Installation | Montage en saillie ou encastré |
| Maintenance | Nettoyage régulier de l'écran et vérification des connexions |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
| Informations supplémentaires | Compatible avec les systèmes de chauffage central |
FOIRE AUX QUESTIONS - REV13 SIEMENS
Questions des utilisateurs sur REV13 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice REV13 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REV13 de la marque SIEMENS.
MODE D'EMPLOI REV13 SIEMENS

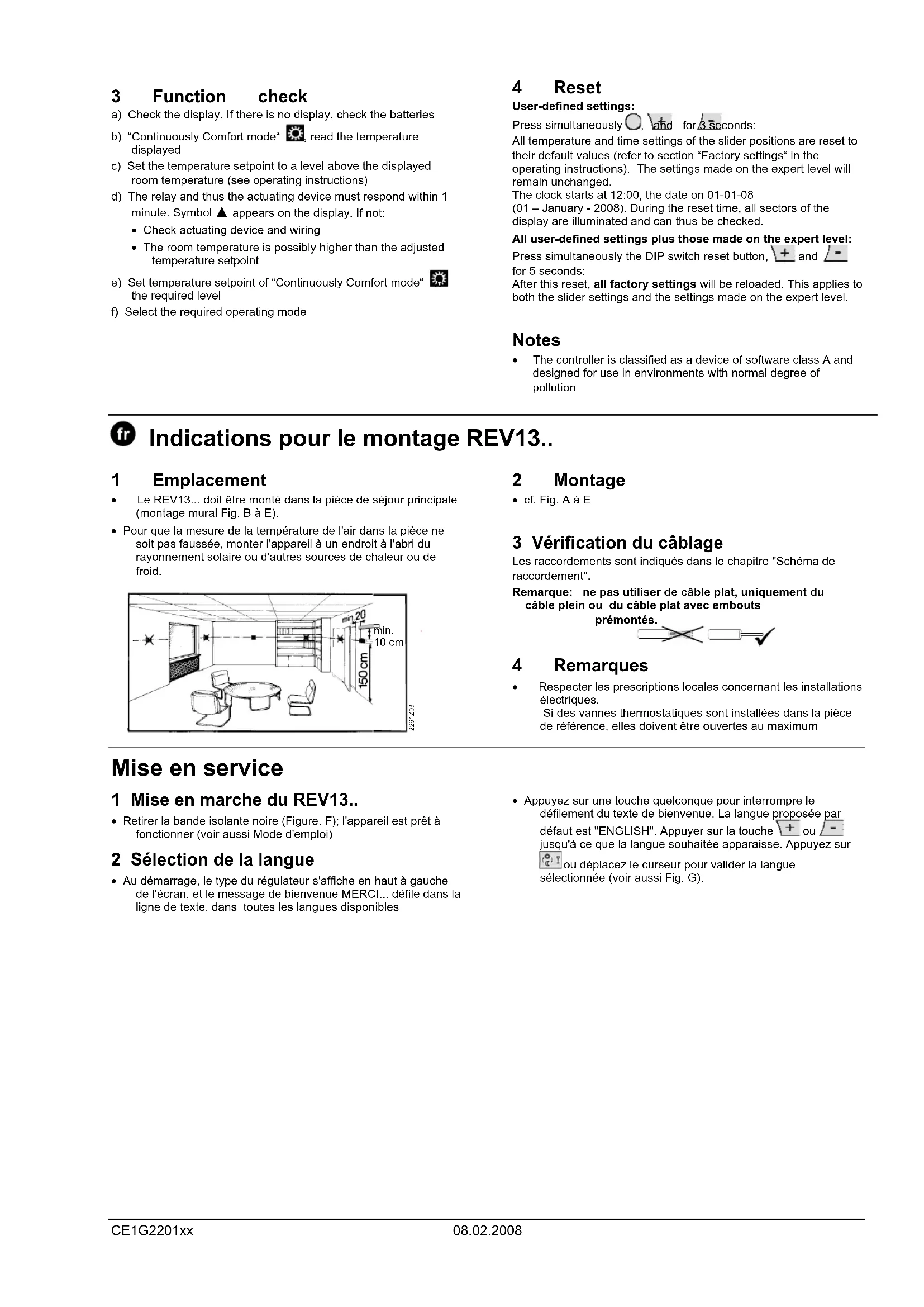

fr Indications pour le montage REV13..

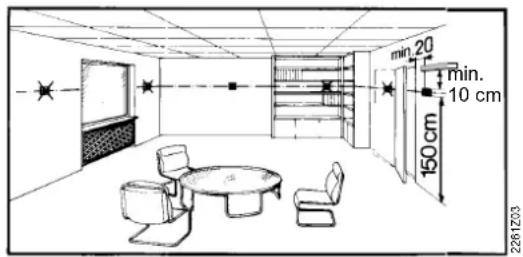

1 Emplacement
Le REV13... doit être monté dans la piece de sejour principale (montage mural Fig. B à E).
- Pour que la mesure de la température de l'air dans la pièce ne soit pas faussée, monter l'appareil à un endroit à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid.

2 Montage
cf. Fig. A à E
3 Vérification du câblage
Les raccordements sont indiqués dans le chapitre "Séché de raccordement".
Remarque: ne pas utiliser de cable plat, uniquement du cable plein ou du cable plat avec embouts
prémontés.

4 Remarques
- Respecter les prescriptions locales concernant les installations électriques. Si des vannes thermostatiques sont installées dans la pièce de référence, elles doivent être ouvertes au maximum
Mise en service
1 Mise en marche du REV13...
- Retirer la bande isolante noire (Figure. F); l'appareil est pret à fonctionner (voir aussi Mode d'emploi)
2 Sélection de la langue
-
Au démarriage, le type du régulateur s'affiche en haut à gauche de l'écran, et le message de bienvenue MERCI... défile dans la ligne de texte, dans toutes les langues disponibles
-
Appuyez sur une touche quelconque pour interrompre le défillement du texte de bienvenue. La langue proposée par défaut est "ENGLISH". Appuyer sur la touche + ou - jusqu'à ce que la langue souhaitation apparaisse. Appuyez sur ou déplacez le curseur pour valider la langue sélectionnée (voir aussi Fig. G).
Configuration et contrôle de fonctionnement du REV13..
1 Configuration
1.1 Commutateurs DIP
| △ ON / ∇ OFF | 1 | 2 | 3 | 4 | 5 | ||
| Voir 1.1.1 | Calibrage de la sonde activé | △ | |||||
| Calibrage de la sonde désactivé | ∇ | ||||||
| 1.1.2 | Limitation de consigne 16...35 °C | △ | |||||
| Limitation de consigne 3...35 °C | ∇ | ||||||
| 1.1.3 | Affichage de la température °F | △ | |||||
| Affichage de la température °C | ∇ | ||||||
| 1.1.4 | auto-adaptation PID | △ | △ | ||||
| PID 6 | △ | ∇ | |||||
| PID12 | ∇ | △ | |||||
| 2-Point | ∇ | ∇ | |||||
| 1.1.5 | Quartz | △ | |||||
| Horloge radio | ∇ | ||||||
| 1.1.6 | Touches Reset de réinitialisation des commutateurs DIP | Lorsque la position d'un ou de plusieurs commutes DIP a été modifiée, il faut obliga-toirement réinitialiser les commuteurs en appuyant sur la touche Reset de réinitialisation des commutateurs DIP (Voir aussi Fig. ⑤). Sinon, le règlage précédent reste actif! | |||||
| Réglage d'usine: tous les commutateurs DIP sur ∇OFF | |||||||
6
1.1.1 Calibrage de la sonde: commutateur DIP 1
Placer le commutateur DIP sur ON et appuyer sur la touche Reset de réinitialisation des commutateurs DIP :
CAL s'affiche a l'écran. La température mesuree clignote.
Appuyer sur + ou / pour recalibrer la sonde de ± 5 °C max. Pour enregistrer votre sélection, placez le commutateur DIP sur OFF et appuyer sur la touche Reset de réinitialisation des commutateurs DIP (voir aussi Fig.1).
1.1.2 Limitation de consigne : commutateur DIP 2
Commutateur DIP ON: Limitation de consigne 16...35 °C
Commutateur DIP OFF: Limitation de consigne 3...35 °C
(reglage d'usine)
Appuyez sur la touche Reset de réinitialisation des commutateurs
DIP pour enregistrer votre sélection.
1.1.3 Affichage de la tempéature en °C ou °F : commutateur DIP 3
Commutateur DIP ON: Affichage de la tempéature en °F
Commutateur DIP OFF: Affichage de la tempéature en °C (réglage d'usine)
Appuyez sur la touche Reset de réinitialisation des commutateurs
DIP pour enregistrer votre sélection. (Voir aussi Fig. ②).
1.1.4 Comportement de réglage: commutateurs DIP 4 et 5
Commutateurs DIP 4 ON et 5 ON:
PID self-learning
Auto-adaptation pour toutes les applications.
Commutateurs DIP 4 ON et 5 OFF: PID 6
Boucle de régulation rapide pour installations sujettes à des variations de température importantes.
2 Accès aux réglages Chauffagiste
Positionner le curseur de selection sur RUN et appuyer simultanement sur + et - pendant 3 secondes, relacher les touches et dans un décai de 3 secondes, appuyer simultanement sur et pendant trois secondes, relacher et appuyer sur pendant 3 secondes supplémentaires. Les réglages Chauffagiste sont libérés. Install apparait sur l'afficheur (Voir aussi Fig. G).
Le premier code, 00, s'affiche pour la selection de langue. Navigation dans les reglages Chauffagiste avec + ou - Valider le réglage avec Pour quitter les réglages Chauffagiste, appuyer sur la touche de sélection de régime
Commutateurs DIP 4 OFF et 5 ON: PID 12
Boucle de régulation normale, pour installations sujettes à des variations de température ordinaires.
Commutateurs DIP 4 OFF et 5 OFF 2-Point pour boucle de réglage difficile, régulateur purement tout ou rien avec différentiel de 0.5^ (réglage d'usine)
Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection (voir aussi Fig. ③).
1.1.5 Horloge radio: commutateur DIP 6
Uniquement avec le REV..DC (avec récepteur intégré DCF77 pour la réception du signal de l'horloge de Francfort).
Commutateur DIP ON: L'heure est fournie par l'horloge interne à quartz
Commutateur DIP OFF: Signal temporel DCF77 de Francfort Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection
(Voir aussi Fig. 4).
1.1.6 Touche de réinitialisation des commutateurs
Lorsque la position d'un ou de plusieurs commutateurs DIP a ete modifie, il faut reinitialiser les commutateurs en appuyant sur la touche Reset de reinitialisation des commutateurs DIP.
Sinon, le réglage précédent reste actif! (Voir aussi Fig. 5)
Listed codes
| Bloc de fonction | Code Nom | Réglage d'usine Votre réglage | ||
| Réglages de base | 00 | Langue Anglais | ||
| 01 Calibrage de la sonde off | ||||
| 02 Différentiel tout ou rien 0,5 °C | ||||
| Réglages LCD | 10 Temps d'éclairage 10 secondes | |||
| 11 | Rétro éclairage | 0 | ||
| 12 | Contraste | 0 | ||
| Réglage de l'heure | 30 | Zone horaireDéviation par rapport au signal de l'horloge deFrancfort (heure d'Europe centrale - MEZ)(Voir remarque 1) | 0 heures | |
| 31 | Début de l'heure d'été (Voir remarque 2) | 31 mars (31-03) | ||
| 32 | Fin de l'heure d'étab (Voir remarque 3) | 31 octobre (31-10) |
Remarque 1:
Ce réglage est sans effet si l'horloge radio est absente ou inactive.
Si l'horloge radio est active, le signal de Francfort qu'elle recoit est decale de la valeur reglee sous le code 30 (zone hora).
Remarque 2:
Si l'horloge radio est absente ou inactive, le changement d'heure a tous jours lieu a 02:00 le dimanche avant la date reglee.
Si l'horloge radio est active, le changement d'heure est decalé de la valeur régée sous le code 30 (zone horaire).
Remarque 3:
Si I'horloge radio est absente ou inactive, le changement d'heure a tous jours lieu a 03:00 le dimanche avant la date reglee.
Si l'horloge radio est active, le changement d'heure est decale de la valeur reglee sous le code 30 (zone hora).
3 Contrôle des fonctions
a) Vérifiez l'affichage. Si l'écran reste vide, vérifie que les piles sont en place et fonctionnent
b) Régime "Confort en permanence" lire la température affichée
c) Régler une consigne de température plus haute que la température ambiente affichée (cf. Mode d'emploi)
d) Le relais, et donc l'organe de réglage doit commuter après une minute au plus tard. Le symbole ▲ s'affiche. Sinon :
- Vérifiez l'organe de réglage et le câblage
- La température ambiente est peut-être supérieure à la consigne régée
e) Régler la consigne de température du régime "Confort en permanence" à la valeur souhaiée
f) Sélectionner le régime souhaïte.
4 Réinitialisation
Réglages personnalisés uniquement:
Appuyez simultanément sur 0, + et - pendant 3 secondes : Tous les réglages d'heure et de température effectuels via le curseur retournant aux valeurs par défaut (Voir aussi section "Réglages d'usine" du mode d'emploi). Les réglages "Chauffagiste" restent inchangés.
L'heure commence à 12:00, la date au 01-01-08 (01 janvier 2008). Pendant le temps de réinitialisation, tous les champs de l'afficheur s'allument, ce qui permet de vérifier leur fonctionnement.
Réglages personnalisés et réglages Chauffagiste :
Appuyer simultanément sur les touches Reset (cf. Fig. 5), et + et pendant 5 secondes :
Après réinitialisation, tous les réglages d'usine sont recharges. Ceci vaut autant pour les réglages effectuels via le curseur que pour les réglages Chauffagiste..
Remarques
- Le régulateur fait partie de la classe A des logiciels et est prévu pour fonctionner dans un environnement représentant un degré d'encrassement normal.
