| Typ produktu | Programowalny termostat pokojowy |
| Marka | Siemens |
| Model | REV13 |
| Zasilanie | Baterie (brak specyfikacji, standardowe baterie) |
| Wyświetlacz | LCD z regulowanym podświetleniem |
| Główne funkcje | Regulacja temperatury, programowanie godzinowe, tryb Komfort/Eko/Ochrona przed mrozem, samoadaptacja PID, zegar radiowy DCF77 (kompatybilne modele) |
| Zakres nastaw | 3...35°C lub 16...35°C w zależności od ustawienia DIP |
| Kalibracja czujnika | Tak, maks. ±5°C |
| Tryb regulacji | Samoadaptacyjny PID, PID6, PID12 lub dwustanowy (załącz/wyłącz) |
| Wyświetlanie temperatury | °C lub °F do wyboru |
| Montaż | Naścienny, w głównym pomieszczeniu mieszkalnym, z dala od źródeł ciepła/zimna |
| Podłączenie | Przewód pełny lub z końcówkami, nie płaski |
| Reset | Dwa poziomy: ustawienia niestandardowe lub pełne ustawienia (niestandardowe + instalator) |
| Konserwacja | Czyścić suchą szmatką; unikać wilgoci |
| Bezpieczeństwo | Przestrzegać lokalnych przepisów elektrycznych; nie wystawiać na bezpośrednie działanie promieni słonecznych |
| Waga | Ok. 150 g (szacunkowo) |
| Wymiary (ok.) | 80 x 80 x 30 mm (szacunkowo) |
Często zadawane pytania - REV13 SIEMENS
- Samoadaptacyjny PID (ON/ON)
- PID6 (ON/OFF) dla szybkich zmian
- PID12 (OFF/ON) dla normalnych zmian
- Dwustanowy (OFF/OFF) dla regulacji załącz/wyłącz z histerezą 0,5°C.
Pytania użytkowników dotyczące REV13 SIEMENS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Termostat w formacie PDF za darmo! Znajdź swoją instrukcję REV13 - SIEMENS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. REV13 marki SIEMENS.
INSTRUKCJA OBSŁUGI REV13 SIEMENS
Wskazówki do montażu REV13..
1 Umiejscowienie urządzeń

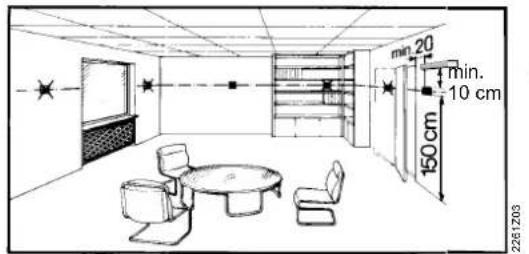

REV13... powinien być montowany w głównym pomieszczeniu mieszkalnym (montaż na ścianie - patrz rys. B do E). REV13. powinien być tak umiejscowiony, aby pomiar temperatury był jak najdokładniejszy, bez wpływu bezpośredniego promieniowania słonecznego czy innych źródeł ciepła bądź chłodu.

2 Montaż
Patrz rys. A do E.
3 Sprawdzenie okablowania
Połączenia elektryczne - patrz „Schemat połączenia".
Uwaga: Stosować kable z końcówkami odpowiednimi do mocowania w zaciskach!

4 Uwagi
- Przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
- Jeżeli w pomieszczeniu referencyjnym zainstalowane są termostatyczne zawory grzejnikowe, to należy ustawić je w położeniu pełnego otwarcia.
Uruchomienie
1 Włączenia zasilania REV13...
- Usunąć pasek izolacyjny baterii (patrz rys. F); natychmiast po jego wyjęciu, urządzenie gotowe jest do pracy (patrz też instrukcja obsługi).
2 Wybór języka
Po uruchomieniu, w górnej lewej części wyświetlacza wyświetlony zostanie typ regulatora, a pod nim napis „DZIĘKUJEMY ..." we wszystkich dostępnych językach.
- Nacisnąć jeden z przycisków, aby przerwać powitalne wskazanie wyświetlacza. Możliwość wyboru języka zaczyna się od „ENGLISH" (nastawa fabryczna).
- Naciskać + lub - aż pojawi się żądany język.
- Dokonany wybór zatwierdzić naciskając [O] lub przesuwając suwak nastawczy.
- (patrz też rys. G)
Konfiguracja i sprawdzenia działania REV13..
1 Konfiguracja
1.1 Przełączniki DIP
| △ON / ∇OFF | 1 | 2 | 3 | 4 | 5 | 6 | |
| Patrz 1.1.1 | Kalibracja czujnika wączona | △ | |||||
| Kalibracja czujnika wyłączona | △ | ||||||
| 1.1.2 | Ograniczenia wartosci zadanej 16...35 °C | △ | |||||
| Ograniczenia wartosci zadanej 3...35 °C | △ | ||||||
| 1.1.3 | Wskazanie temperatury w °F | △ | |||||
| Wskazanie temperatury w °C | △ | ||||||
| 1.1.4 | PID samo-adaptacyjni | △ | △ | ||||
| PID 6 | △ | △ | |||||
| PID 12 | △ | △ | |||||
| 2-stawny | △ | △ | |||||
| 1.1.5 | Zegar kwarcowy | △ | |||||
| Zegar radiowy | △ | ||||||
| 1.1.6 | "Przestaw przyȩclazniki DIP" | Po dokonaniu zmiezy połowenia jederngo lub kilku przyȩclazników DIP, są一直处于 wypady są wstawość do regulatoria naciskAJć przechaw przyȩclazniki DIP" (patrz też rys. ⑤). W przyȩwnym razie, utrzymane zostano poprzejdie ustawienia! | |||||
| Nastawy fabryczne: wszystkie przyȩclazniki DIP są fabrycznie ustawione w połoweny i# OFF | |||||||
1.1.1 Kalibracja czujnika: Przełącznik 1
Przełącznik DIP 1 ustawić w położeniu ON i nacisnąć przycisk „Przełączniki DIP"
Na wyświetlaczu pojawi się napis CAL i migające wskazanie aktualnie zmierzonej temperatury w pomieszczeniu.
Naciskać + lub - aby skalibrować czujnik temperatury o wartość maks. ± 5°C. Żeby zapamiętać wprowadzoną nastawę, należy przełącznik DIP 1 ustawić z powrotem w położeniu OFF i ponownie nacisnąć przycisk „Przełączniki DIP".
(patrz też rys. ①)
1.1.2 Ograniczenia wartości zadanej: Przełącznik 2
Przełącznik DIP 2 ON: Ograniczenia wartości zadanej 16...35 °C
Przełącznik DIP 2 OFF: Ograniczenie wartości zadanej 3...35 °C (nastawa fabryczna)
Wprowadzić dokonaną zmianę, naciskając przycisk „Przestaw przełączniki DIP".
1.1.3 Wskazanie temperatury °C / F: Przełącznik 3
Przełącznik DIP 3 ON: Wskazanie temperatury w °F
Przełącznik DIP 3 OFF: Wskazanie temperatury w °C (nastawa fabryczna)
Wprowadzić dokonaną zmianę, naciskając przycisk „Przestaw przełączniki DIP".
(patrz też rys. ②)
1.1.4 Algorytm regulacji: Przełączniki 4 i 5
Przełącznik DIP 4 ON / 5 ON: PID samo-adaptacyjny. Regulacja adaptacyjna do wszystkich zastosowań.
Przełącznik DIP 4 ON / 5 OFF: PID 6
Do szybkich obiektów regulacyjnych, zastosowanie do obiektów z dużymi wahaniami temperatury.
Przełącznik DIP 4 OFF / 5 ON: PID 12
Do normalnych obiektów regulacyjnych, zastosowanie do obiektów z normalnymi wahaniami temperatury.
Przełącznik DIP 4 OFF / 5 OFF: 2-stawny
Do trudnych obiektów regulacyjnych, regulator 2-stawny z histerezą przełączania 0,5 °C (nastawa fabryczna).
Wprowadzić dokonaną zmianę, naciskając przycisk „Przestaw przełączniki DIP".
(patrz też rys. ③)
1.1.5 Zegar radiowy: Przełącznik 6
Może być używany tylko w regulatorach REV..DC (z wbudowanym odbiornikiem DCF77 do odbioru sygnału czasu z Frankfurt)!
Przełącznik DIP 6 ON: Własny zegar kwarcowy regulatora
Przełącznik DIP 6 OFF: Zegar radiowy (DCF77), sygnał czasu z Frankfurt
Wprowadzić dokonaną zmianę, naciskając przycisk „Przestaw przełączniki DIP".
(patrz też rys. ④)
1.1.6 Przycisk „Przestaw przełączniki DIP"
Po dokonaniu zmiany położenia jednego lub kilku przełączników DIP, należy nacisnąć przycisk „Przestaw przełączniki DIP", aby wprowadzić zmianę do regulatora.
W przeciwnym razie pozostaną poprzednie ustawienia!
(patrz też rys. ⑤)
2 Dostęp do poziomu eksperta
Suwak nastawczy ustawić w położeniu RUN, jednocześnie wcisnąć przyciski + i - na 3 sekundy, następnie zwolnić przyciski i w przeciągu 3 sekund jednocześnie wcisnąć przyciski + i - na 3 sekundy, po czym zwolnić i przytrzymać wciśnięty przycisk przez kolejne 3 sekundy.
Spowoduje to wejście na poziom eksperta i umożliwi wprowadzenie zadanych zmian. Na wyświetlaczu pojawi się Install (patrz też rys. G). Na początku wyświetlany jest kod 00, oznaczający wybór języka. Przemieszczanie pomiędzy kolejnymi ustawieniami na poziomie eksperta wykonuje się za pomocą przycisków + i -. Wprowadzone nastawy zatwierdza się naciskając
Poziom eksperta: opuścić, naciskając przycisk wyboru trybu przyc
Lista kodów
| Blok funkcyjny | Kod | Nazwa | Nastawa fabryczna | Nastawa uzytkownika |
| Ustawienia podstawowe | 00 | Język | English (angielski) | |
| 01 | Kalibracja czujnika | off (wy!) | ||
| 02 | Histeze przeloczania 2-stan. | 0.5 °C | ||
| Ustawienia wyȩwietlacza | 10 | Czas podȩwietlania | 10 sekund | |
| 11 | Jasność | 0 | ||
| 12 | Kontrast | 0 | ||
| Ustawienia zegara | 30 | Strefa czasowaRóznica wźględem.czasi odbieranego zFrankfurtu (Central European Time CET)(patrz uwaga 1) | 0 godzin | |
| 31 | Początek.czasi letniego (patrz uwaga 2) | 31 marca (31-03) | ||
| 32 | Konieczneu.czasi letniego (patrz uwaga 3) | 31 paźdiernika (31-10) |
Uwaga 1: Jeśli zegar radiowy jest nieaktywny lub go brak, to ustawienie to nie ma żadnego wpływu. Jeśli zegar radiowy jest aktywny, to sygnał czasu odbierany z Frankfurtu jest przesuwany o ustawioną wartość - kod 30 (strefa czasowa). Uwaga 2: Jeśli zegar radiowy jest nieaktywny lub go brak, to zmiana czasu zawsze następuje o godzinie 2:00 w niedzielę przy ustawionej dacie. Jeśli zegar radiowy jest aktywny, to sygnał czasu odbierany z Frankfurtu jest przesuwany o ustawioną wartość - kod 30 (strefa czasowa). Uwaga 3: Jeśli zegar radiowy jest nieaktywny lub go brak, to zmiana czasu zawsze następuje o godzinie 3:00 w niedzielę przy ustawionej dacie. Jeśli zegar radiowy jest aktywny, to sygnał czasu odbierany z Frankfurtu jest przesuwany o ustawioną wartość - kod 30 (strefa czasowa).
3 Sprawdzenie poprawności działania
a) Sprawdzić wyświetlacz. Jeśli brak jest jakichkolwiek wskazań, należy sprawdzić baterie oraz poprawność ich zamontowania. b) "Ciągły tryb komfortu" odczytać wyświetlaną temperaturę. c) Wartość zadaną temperatury ustawić na wyższy poziom niż temperatura wyświetlana (patrz instrukcja obsługi). d) Przekaźnik, a więc i urządzenie wykonawcze, powinien się załączyć w przeciągu 1 minuty. Na wyświetlaczu pojawi się symbol ▲. Jeśli tak nie jest, to należy:
Sprawdzić urządzenie wykonawcze i okablowanie - Sprawdzić, czy temperatura w pomieszczeniu nie jest wyższa niż ustawiona wartość zadana
e) Wartość zadaną temperatury trybu „Ciągły tryb komfortu" ustawić na wymaganym poziomie. f) Wybrać zadany tryb pracy.
4 Kasowanie (Reset)
Nastawy użytkownika:
Jednocześnie wcisnąć C na 3 sekundy: Spowoduje to przywrócenie wartości fabrycznych wszystkich temperatur i czasów ustawionych przy pomocy suwaka nastawczego (patrz "Nastawy fabryczne" w instrukcji obsługi). Nastawy na poziomie eksperta nie ulegną żadnym zmianom. Zegar zostanie przestawiony na godzinę 12:00, a data na dzień 01-01-08 (1 stycznia 2008). Podczas przywracania nastaw fabrycznych, zapalają się wszystkie segmenty wyświetlacza, co umożliwia jego sprawdzenie.
Wszystkie nastawy: użytkownika oraz na poziomie eksperta:
Przyciski „Przełączniki DIP" i jednocześnie wcisnąć na 5 sekund:
Nastąpi przywrócenie wszystkich nastaw fabrycznych. Dotyczy to zarówno nastaw ustawionych przy pomocy suwaka nastawczego, jak również nastaw na poziomie eksperta.
Uwagi
- Regulator klasyfikowany jest jako urządzenie o klasie oprogramowania A i jest przeznaczony do pracy w środowiskach z normalnym poziomem zakłóceń.
