GHP 513 C Professional - υψηλής πίεσης καθαριστής BOSCH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Bosch
Μοντέλο	GHP 513 C Professional
Κατηγορία	Πλυστικό υψηλής πίεσης
Ονομαστική απορροφούμενη ισχύς	2,4 kW
Ονομαστική πίεση	14 MPa (140 bar)
Μέγιστη πίεση λειτουργίας	15 MPa (150 bar)
Παροχή νερού	8,3 l/min
Μέγιστη θερμοκρασία νερού εισόδου	50 °C
Βάρος (σύμφωνα με EPTA 01:2014)	23,4 kg
Κλάση προστασίας	I
Τύπος προστασίας κινητήρα	IPX5
Λειτουργία αυτόματης διακοπής	Ναι
Δοχείο απορρυπαντικού	Ναι
Στάθμη ηχητικής πίεσης	84,5 dB(A)
Στάθμη ηχητικής ισχύος	92 dB(A)
Τιμή εκπομπής κραδασμών	4,91 m/s²
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Συνιστώμενη διατομή καλωδίου επέκτασης	1,5 mm² για μέγ. 20 m
Συνιστώμενη συσκευή διαφορικής προστασίας	30 mA

Συχνές ερωτήσεις - GHP 513 C Professional BOSCH

Ποιοι είναι οι κίνδυνοι που σχετίζονται με τη χρήση ενός πλυστικού υψηλής πίεσης;

Ο πίδακας υψηλής πίεσης μπορεί να είναι επικίνδυνος. Μην κατευθύνετε ποτέ τον πίδακα προς άτομα, ζώα, τη συσκευή ή ηλεκτρικά μέρη. Φοράτε προστατευτικό εξοπλισμό (γυαλιά, ρούχα) και ακολουθείτε τις οδηγίες ασφαλείας που αναφέρονται στο εγχειρίδιο.

Μπορεί η συσκευή να χρησιμοποιηθεί χωρίς νερό;

Όχι, μην θέτετε ποτέ τη συσκευή σε λειτουργία χωρίς νερό. Αυτό θα προκαλέσει ζημιά στην αντλία. Βεβαιωθείτε ότι η σύνδεση νερού είναι ανοιχτή και ότι το φίλτρο είναι καθαρό πριν από την εκκίνηση.

Πώς καθαρίζεται το βουλωμένο ακροφύσιο;

Για να καθαρίσετε το ακροφύσιο, σταματήστε τη συσκευή και αποσυνδέστε το φις. Χρησιμοποιήστε το παρεχόμενο εργαλείο καθαρισμού ακροφυσίου ή μια λεπτή βελόνα για να αφαιρέσετε τις βρωμιές. Ανατρέξτε στην εικόνα 10 του εγχειριδίου.

Γιατί δεν ξεκινά ο κινητήρας;

Ελέγξτε πρώτα ότι το φις είναι συνδεδεμένο και ότι η πρίζα λειτουργεί. Μπορεί να έχει καεί η ασφάλεια, το καλώδιο επέκτασης να είναι κατεστραμμένο ή η θερμική προστασία να έχει ενεργοποιηθεί (αφήστε το να κρυώσει για 15 λεπτά). Εάν το πρόβλημα παραμένει, επικοινωνήστε με το σέρβις.

Ποια πίεση πρέπει να χρησιμοποιηθεί για το πλύσιμο ενός αυτοκινήτου;

Χρησιμοποιήστε κατάλληλη πίεση για να μην καταστρέψετε το χρώμα. Ρυθμίστε το ακροφύσιο στη χαμηλή πίεση (Lo) και διατηρήστε απόσταση τουλάχιστον 30 cm από τα ελαστικά και τις βαλβίδες. Μην χρησιμοποιείτε το περιστρεφόμενο ακροφύσιο.

Πώς αναρροφάται νερό από ανοιχτή δεξαμενή;

Βιδώστε τον εύκαμπτο σωλήνα αναρρόφησης με φίλτρο (αριθμ. παραγγελίας F 016 800 335) στο σύνδεσμο της βρύσης. Θέστε τη συσκευή σε λειτουργία χαμηλής πίεσης και αφήστε την να λειτουργεί σε κύκλους 10 δευτερολέπτων μέχρι να έχετε σταθερή ροή χωρίς φυσαλίδες.

Ποια απορρυπαντικά μπορώ να χρησιμοποιήσω;

Χρησιμοποιείτε μόνο απορρυπαντικά που συνιστώνται από την Bosch για πλυστικά υψηλής πίεσης. Ακολουθείτε τις αναγραφόμενες αραιώσεις. Μην χρησιμοποιείτε ποτέ διαλύτες, οξέα ή εύφλεκτα προϊόντα.

Πώς συντηρείται η συσκευή μετά από χρήση;

Μετά από κάθε χρήση, καθαρίστε το εξωτερικό με μια μαλακή βούρτσα και ένα πανί. Αδειάστε την αντλία αφήνοντας τον κινητήρα να λειτουργήσει για λίγα δευτερόλεπτα με πατημένη τη σκανδάλη. Φυλάξτε τη συσκευή σε ξηρό μέρος, προστατευμένο από τον παγετό.

Τι πρέπει να κάνω σε περίπτωση διαρροής νερού από την αντλία;

Μικρές διαρροές είναι φυσιολογικές. Εάν γίνουν σημαντικές, σταματήστε τη συσκευή και επικοινωνήστε με το εξουσιοδοτημένο σέρβις της Bosch. Μην επιχειρήσετε να επισκευάσετε μόνοι σας.

Πού μπορώ να βρω ανταλλακτικά και σέρβις;

Τα ανταλλακτικά μπορούν να παραγγελθούν online στη διεύθυνση www.bosch-pt.fr. Για οποιαδήποτε βοήθεια, επικοινωνήστε με το Τμήμα Εξυπηρέτησης Πελατών της Bosch στο 0811 360122 (Γαλλία) ή μέσω των στοιχείων επικοινωνίας στο εγχειρίδιο.

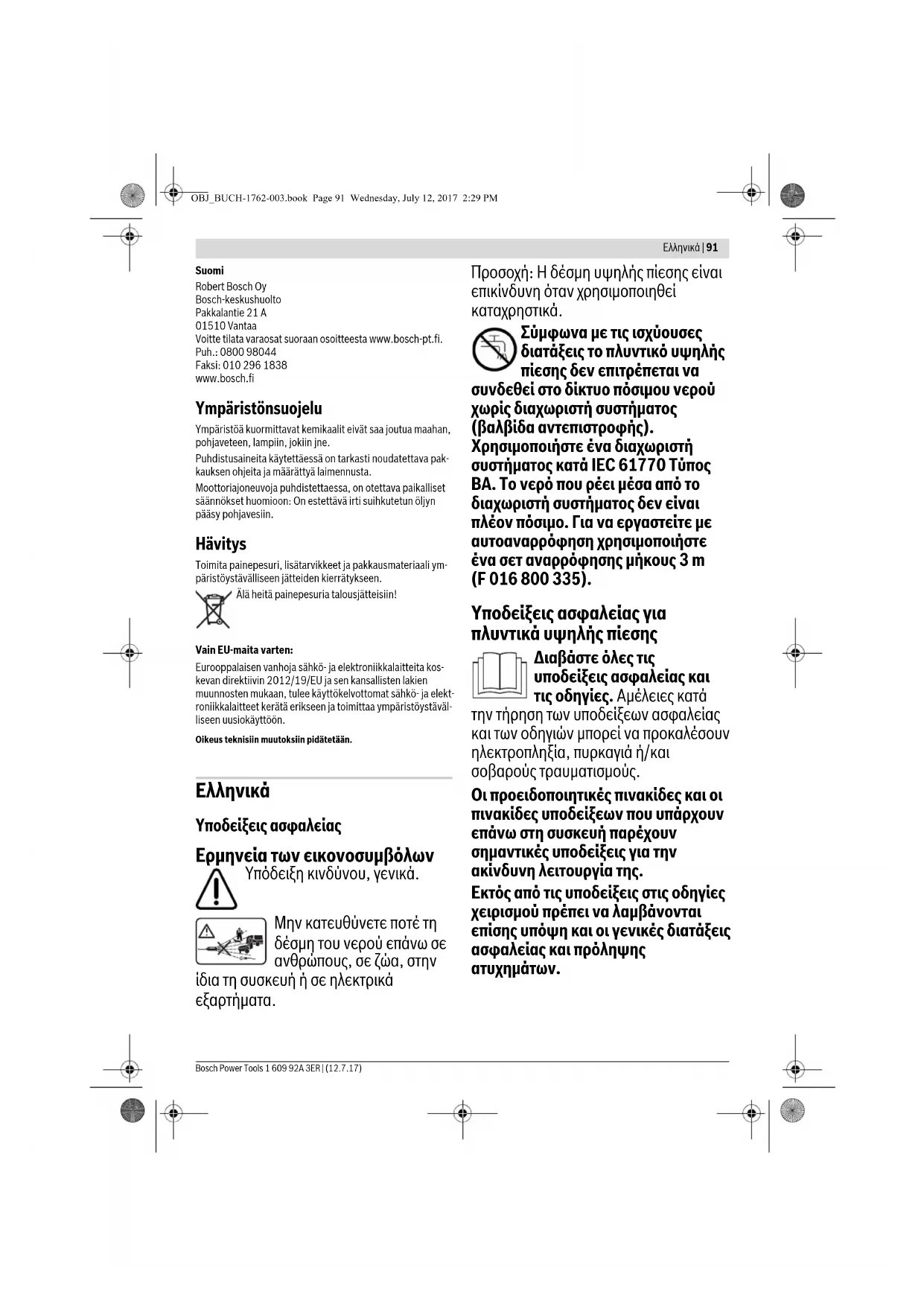

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GHP 513 C Professional BOSCH

Υποδείξεις ασφαλείας

Ερμηνεία των εικονοσυμβόλων

Υπόδειξη κινδύνου, γενικά.

Μην κατευθύνετε ποτέ τη δέσμη του νερού επάνω σε ανθρώπους, σε ζώα, στην ίδια τη συσκευή ή σε ηλεκτρικά εξαρτήματα.

Προσοχή: Η δέσμη υψηλής πίεσης είναι επικίνδυνη όταν χρησιμοποιηθεί καταχρηστικά.

Σύμφωνα με τις ισχύουσες διατάξεις το πλυντικό υψηλής πίεσης δεν επιτρέπεται να συνδεθεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος (βαλβίδα αντεπιστροφής).

Χρησιμοποιήστε ένα διαχωριστή συστήματος κατά IEC 61770 Τύπος ΒΑ. Το νερό που ρέει μέσα από το διαχωριστή συστήματος δεν είναι πλέον πόσιμο. Για να εργαστείτε με αυτοαναρρόφηση χρησιμοποιήστε ένα σετ αναρρόφησης μήκους 3 m (F 016 800 335).

Υποδείξεις ασφαλείας για πλυντικά υψηλής πίεσης

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που υπάρχουν επάνω στη συσκευή παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία της.

Εκτός από τις υποδείξεις στις οδηγίες χειρισμού πρέπει να λαμβάνονται επίσης υπόψη και οι γενικές διατάξεις ασφαλείας και πρόληψης ατυχημάτων.

Σύνδεση στο δίκτυο

92 | Ελληνικά

Σύνδεση στο δίκτυο

Η τάση της πηγής ρεύματος πρέπει να πληροί τις απαιτήσεις που αναγράφονται στην πινακίδα του κατασκευαστή του μηχανήματος κήπου. Σας συμβουλεύουμε να συνδέετε το μηχάνημα κήπου στην πρίζα δικτύου μέσω ενός προστατευτικού διακόπτη διαρροής 30 mA. Η συσκευή αυτή ανήκει στην κατηγορία προστασίας Ι και πρέπει να συνδέεται αποκλειστικά σε κανονικά γειωμένες πηγές τάσης. Να βγάζετε το φις από την πρίζα όταν αφήνετε τη συσκευή έστω και για πολύ λίγο χρόνο ανεπιτήρητη. Η συσκευή πρέπει να τροφοδοτείται μόνο με ηλεκτρική τάση σύμφωνα με το πρότυπο IEC 60364-1. Η αντικατάσταση ενός τυχόν χαλασμένου ηλεκτρικού καλωδίου επιτρέπεται να διεξαχθεί μόνο από εξουσιοδοτημένο συνεργείο Service της εταιρείας ή από κάποιο άλλο εξειδικευμένο πρόσωπο. Έτσι δεν προκαλούνται κίνδυνοι για την ασφάλειά σας. Μην πιάσετε ποτέ το φις του ηλεκτρικού καλωδίου με υγρά χέρια. Να μην βγάζετε το φις από την πρίζα όταν εργάζεστε με τη συσκευή. Να μην ζουλίζετε και να μην τραβάτε με δύναμη το ηλεκτρικό καλώδιο και το καλώδιο επιμήκυνσης και να μην περνάτε με το μηχάνημα κήπου πάνω από αυτά, επειδή μπορεί να υποστούν ζημιά. Να προστατεύετε το καλώδιο από υπερβολική ζέστη, λάδια και κοφτερές ακμές.

Μην χρησιμοποιείτε τη συσκευή όταν έχει χαλάσει το ηλεκτρικό καλώδιο ή κάποιο άλλο σημαντικό εξάρτημα, όπως ο σωλήνας υψηλής πίεσης, το πιστόλι εκτόξευσης ή οι προστατευτικές διατάξεις. Προσοχή: Καλώδια επιμήκυνσης που δεν πληρούν τις αντίστοιχες προβλεπόμενες διατάξεις μπορεί να είναι επικίνδυνα. Το καλώδιο επιμήκυνσης που χρησιμοποιείτε πρέπει να έχει στεγανό φις και στεγανή πρίζα. Το καλώδιο επιμήκυνσης πρέπει να έχει διατομή που αναφέρεται στις οδηγίες χρήσης και να αντέχει στον ψεκασμό με νερό. Ο συνδετήρας δεν επιτρέπεται να βρίσκεται μέσα στο νερό. Όταν πρόκειται να αλλάξετε το φις του ηλεκτρικού καλωδίου ή της μπαλαντέζας, το νέο φις πρέπει να παρέχει μηχανική αντοχή και προστασία από ψεκασμό με νερό.

Σύνδεση νερού

Να τηρείτε τις διατάξεις της αρμόδιας εταιρείας ύδρευσης. Η κοχλιοσύνδεση όλων των συνδετικών σωλήνων πρέπει να είναι στεγανή. Η συσκευή δεν πρέπει να συνδεθεί ποτέ με το δίκτυο πόσιμου νερού χωρίς βαλβίδα αντεπιστροφής. Το νερό που ρέει μέσω της βαλβίδας αντεπιστροφής δεν θεωρείται πλέον πόσιμο. Ο σωλήνας υψηλής πίεσης δεν επιτρέπεται να είναι χαλασμένος (κίνδυνος σπασίματος). Ένας τυχόν χαλασμένος σωλήνας υψηλής πίεσης

πρέπει να αντικατασταθεί αμέσως. Επιτρέπεται μόνο η χρήση σωλήνων και συνδέσμων (ρακόρ) που προτείνονται από τον κατασκευαστή.

Οι σωλήνες υψηλής πίεσης, οι οπλισμοί και οι συνδετήρες είναι υψηλής σημασίας για την ασφάλεια της συσκευής. Να χρησιμοποιείτε μόνο σωλήνες υψηλής πίεσης, οπλισμούς και συνδετήρες που προτείνονται από τον κατασκευαστή. Η συσκευή πρέπει να τροφοδοτείται μόνο με καθαρό ή φιλτραρισμένο νερό.

Χρήση

▶ Πριν χρησιμοποιήσετε τη συσκευή και τα εξαρτήματά της πρέπει να βεβαιωθείτε ότι βρίσκονται σε άριστη κατάσταση καθώς και ότι λειτουργούν άψογα. Δεν επιτρέπεται η χρήση τους σε περίπτωση που δεν βρίσκονται σε άριστη κατάσταση. ▶ Μην κατευθύνετε ποτέ τη δέσμη του νερού επάνω σας ή επάνω σε άλλα άτομα για να καθαρίσετε ρούχα ή παπούτσια. ▶ Δεν επιτρέπεται η αναρρόφηση υγρών που περιέχουν διαλύτες, μη αραιωμένα οξέα, ακετόνη ή άλλους διαλύτες, συμπεριλαμβανομένων της βενζίνης, των αραιωτικών χρωμάτων, και του πετρελαίου θέρμανσης, επειδή το νέφος ψεκασμού των υλικών αυτών είναι υπερβολικά εύφλεκτο, εκρηκτικό και δηλητηριώδες. Όταν χρησιμοποιείτε τη συσκευή σε επικίνδυνες περιοχές (π.χ. σε πρατήρια βενζίνης κτλ.), τότε πρέπει να τηρείτε τις αντίστοιχες διατάξεις

ασφαλείας. Απαγορεύεται η χρήση της συσκευής σε χώρους στους οποίους υπάρχει κίνδυνος έκρηξης.

▶ Η συσκευή πρέπει να τοποθετείται επάνω σε μια επίπεδη και ανθεκτική επιφάνεια. ▶ Όταν η συσκευή χρησιμοποιείται σε κλειστούς χώρους πρέπει να υπάρχει επαρκής αερισμός. Όταν καθαρίζετε οχήματα αυτά πρέπει να βρίσκονται εκτός λειτουργίας (η μηχανή σβηστή). ▶ Ο χειρισμός του πλυντικού υψηλής πίεσης απαιτεί και τα δύο χέρια. Μην εργάζεστε ανεβασμένος/η επάνω σε σκάλες. Όταν εργάζεστε επάνω σε μπαλκόνια ή σε άλλες ανυψωμένες επιφάνειες πρέπει να μπορείτε να βλέπετε όλες τις ακμές. ▶ Να χρησιμοποιείτε πάντοτε μέσα καθαρισμού (απορρυπαντικά) που προτείνονται από τον κατασκευαστή και να τηρείτε τις υποδείξεις χρήσης και απόσυρσης καθώς και τις προειδοποιητικές υποδείξεις του κατασκευαστή. ▶ Όλα τα ηλεκτροφόρα εξαρτήματα που βρίσκονται μέσα στην περιοχή εργασίας πρέπει να αντέχουν στον ψεκασμό με νερό. ▶ Κατά τη διάρκεια της λειτουργίας ο μοχλός ενεργοποίησης του πιστολιού εκτόξευσης δεν επιτρέπεται να στερεωθεί στη θέση «ON». ▶ Να φοράτε μια κατάλληλη προστατευτική ενδυμασία για να προφυλαχτείτε από το εκτοξευόμενο νερό. Να μην χρησιμοποιήσετε τη συσκευή όταν στην εμβέλειά της βρίσκονται πρόσωπα χωρίς προστατευτική ενδυμασία.

▶ Αν χρειαστεί, φορέστε έναν κατάλληλο προσωπικό εξοπλισμό (ΜΑΠ) από νερό ψεκασμού, π.χ. προστατευτικά γυαλιά, αναπνευστική μάσκα κτλ., για να προστατευτείτε από το νερό, τα σωματίδια ή/και το αεροζόλ που αναπηδούν. ▶ Κατά τη χρήση πλυντικών υψηλής πίεσης μπορεί να δημιουργηθούν αερολύματα (αεροζόλ). Η εισπνοή αερολυμάτων είναι ανθυγιεινή. Η υψηλή πίεση μπορεί να προκαλέσει την αναπήδηση διάφορων αντικειμένων. Γι' αυτό, αν χρειαστεί, φορέστε έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό, π.χ. προστατευτικά γυαλιά. ▶ Για να εμποδίσετε την πρόκληση ζημιών από τη δέσμη νερού υψηλής πίεσης, να καθαρίζετε τα ελαστικά/τις βαλβίδες αυτοκινήτων πάντοτε κρατώντας τουλάχιστον 30 cm απόσταση. Σαν πρώτη ένδειξη για κάτι τέτοιο είναι η μεταβολή του χρώματος του ελαστικού. Τυχόν χαλασμένα ελαστικά/χαλασμένες βαλβίδες αυτοκινήτων είναι θανατηφόρες. ▶ Δεν επιτρέπεται ο ψεκασμός υλικών που περιέχουν αμίαντο ή άλλα ανθυγιεινά υλικά. ▶ Να μη χρησιμοποιείτε τα προτεινόμενα απορρυπαντικά χωρίς να τα αραιώνετε. Τα προϊόντα είναι ασφαλή μόνο όσο αφορά ότι δεν περιέχουν οξέα, αλκαλικές ουσίες και/ή υλικά που επιβαρύνουν το περιβάλλον. Σας συμβουλεύουμε να διαφυλάγετε/αποθηκεύετε τα απορρυπαντικά μακριά από παιδιά. Όταν ένα απορρυπαντικό έρθει σε

επαφή με τα μάτια σας, τότε πρέπει να ξεπλύνετε τα μάτια σας αμέσως επισταμένως με άφθονο καθαρό νερό και σε περίπτωση κατάποσης να συμβουλευτείτε αμέσως ένα γιατρό.

▶ Μην χρησιμοποιήσετε ποτέ το πλυντικό υψηλής πίεσης χωρίς φίλτρο ή με λερωμένο ή χαλασμένο φίλτρο. Όταν χρησιμοποιήσετε το πλυντικό υψηλής πίεσης χωρίς ή με λερωμένο ή χαλασμένο φίλτρο λήγει η εγγύηση. ▶ Τα μεταλλικά εξαρτήματα θερμαίνονται υπερβολικά όταν χρησιμοποιούνται για πολύ χρόνο. Αν χρειαστεί, φορέστε προστατευτικά γάντια. ▶ Μην εργάζεστε με το πλυντικό υψηλής πίεσης όταν ο καιρός είναι άσχημος, ιδιαίτερα όταν επίκειται καταιγίδα.

Χειρισμός

▶ Ο χειριστής/Η χειρίστρια της συσκευής πρέπει να την χρησιμοποιεί μόνο σύμφωνα με τον προορισμό της. Πρέπει να λαμβάνονται υπόψη οι εκάστοτε τοπικές συνθήκες. Κατά την εργασία πρέπει να δίνετε ευσυνείδητα προσοχή σε τυχόν παρευρισκόμενα άτομα ιδιαίτερα δε σε παιδιά. Ο χειρισμός της συσκευής επιτρέπεται μόνο σε άτομα που έχουν εκπαιδευτεί στη χρήση και στο χειρισμό της ή σε άτομα που μπορεί να αποδείξουν ότι μπορούν να την χειριστούν. Δεν επιτρέπεται η χρήση της συσκευής από εφήβους ή/και παιδιά. ▶ Μην επιτρέψετε ποτέ τη χρήση του μηχανήματος κήπου σε παιδιά ή σε άτομα με περιορισμένες φυσικές,

αισθητηριακές ή πνευματικές ικανότητες ή έλλειψη πείρας και/ή έλλειψη γνώσεων που/ή δεν είναι εξοικειωμένα με τις παρούσες οδηγίες χρήσης. Δεν αποκλείεται η ηλικία του χειριστή να περιορίζεται από σχετικές εθνικές διατάξεις.

▶ Τα παιδιά πρέπει να επιτηρούνται, ώστε να εξασφαλίζεται ότι δεν θα παίξουν με το μηχάνημα κήπου. ▶ Να μην αφήνετε ποτέ τη συσκευή ανεπιτήρητη όταν αυτή είναι ενεργοποιημένη. Η δέσμη νερού που εξέρχεται από το ακροφύσιο υψηλής πίεσης προκαλεί ένα κλότσημα. Γι' αυτό να κρατάτε και το πιστόλι και την κάνη εκτόξευσης γερά και με τα δύο σας χέρια.

Μεταφορά

▶ Να θέτετε τη συσκευή εκτός λειτουργίας και να την ασφαλίζετε πριν τη μεταφέρετε.

Συντήρηση

▶ Πριν από οποιαδήποτε εργασία καθαρισμού ή/και συντήρησης καθώς και για να αλλάξετε κάποιο εξάρτημα ή εργαλείο πρέπει να θέτετε τη συσκευή εκτός λειτουργίας. Να βγάζετε το φις από την πρίζα όταν η συσκευή λειτουργεί με τάση δικτύου. ▶ Τυχόν επισκευές πρέπει να εκτελούνται μόνο από συνεργεία που είναι εξουσιοδοτημένα από την Bosch.

Εξαρτήματα και ανταλλακτικά

▶ Επιτρέπεται μόνο η χρήση εξαρτημάτων και ανταλλακτικών που έχουν εγκριθεί από τον κατασκευαστή. Τα γνήσια εξαρτήματα και τα γνήσια ανταλλακτικά εξασφαλίζουν την ομαλή λειτουργία της συσκευής.

Σύμβολα

Τα σύμβολα που ακολουθούν έχουν σημασία για τη σωστή ανάγνωση και κατανόηση των οδηγιών χειρισμού. Παρακαλούμε αποτυπώστε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου.

Σύμβολο Σημασία

	Kateúθυνση κίνησης
	Báρος
	On
	Off
Lo Xαμηλή πίεση
Hi Yψηλή πίεση
	Εξαρτήματα

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται για τον καθαρισμό επιφανειών και αντικειμένων στον εξωτερικό τομέα, συσκευών, αυτοκινήτων και λέμβων, εφόσον χρησιμοποιούνται τα κατάλληλα αναλώσιμα και εξαρτήματα, π.χ. απορρυπαντικά εγκριμένα από την Bosch.

Η σύμφωνα με τον προορισμό χρήση της συσκευής αναφέρεται σε θερμοκρασία του περιβάλλοντος μεταξύ 0 °C και 40 °C.

Τεχνικά χαρακτηριστικά

Πλυντικό υψηλής πίεσης GHP 5-14 GHP 6-14
Αριθμός ευρετηρίου	3 600 J10 1.. 3 600 J10 2..
Ονομαστική ισχύς	kW 2,4 2,6
Μέγ. θερμοκρασία στην είσοδο	°C 50 50
Ελάχ. ποσότητα νερού στην είσοδο	l/min 8,3 10,5
Ονομαστική πίεση	MPa 14 14
Μέγιστη πίεση εργασίας	MPa 15 15
Ροή	l/min 8,3 10,5
Μέγιστη πίεση στην είσοδο	MPa 1 1
Δύναμη ανάκρουσης της κάνης στη μέγιστη πίεση	N 22,98 32,24
Μόνωση κινητήρα	Κατηγορία F Κατηγορία F
Κατηγορία προστασίας του κινητήρα	IPX5 IPX5
Δοχείο απορρυπαντικού	I ●
Λειτουργία αυτόματης ενεργοποίησης	●	●
Σύνθετη αντίσταση δικτύου	Ω 0,32	0,32
Βάρος σύμφωνα με EPTA-Procedure 01:2014	kg 23,4 25,6
Κατηγορία μόνωσης	⊕ / I / I	⊕
Αριθμός σειράς	Βλέπε τον αριθμό σειράς (πινακίδα κατασκευαστή) στο πλυντικό υψηλής πίεσης

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά μπορεί να διαφέρουν. Οι ζεύξεις/αποζεύξεις προκαλούν σύντομες πτώσεις της τάσης. Υπό δυσμενείς συνθήκες στο ηλεκτρικό δίκτυο μπορεί να επηρεαστούν αρνητικά άλλες ηλεκτρικές συσκευές. Σε περίπτωση που η σύνθετη αντίσταση δικτύου είναι μικρότερη από 0,32 Ohm δεν αναμένονται παρεμβολές.

Πληροφορίες για θόρυβο και δονήσεις

Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60335-2-79.	3 600 ...	J10 1...	J10 2..
Η χαρακτηριστική στάθμη θορύβου του μηχανήματος κήπου εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε:
Στάθμη ακουστικής πίεσης	dB(A)	84,5	82,5
Στάθμη ακουστικής ισχύος	dB(A)	92	90
Ανασφάλεια μέτρησης Κ	dB	=3	=3
Φοράτε ωτασπίδες!
Οι ολικές τιμές κραδασμών an (άθροισμα ανυσμάτων τριών κατευθύνσεων) και η ανασφάλεια μέτρησης Κ εξακριβώθηκαν κατά EN 60335-2-79:
Τιμή εκπομπής κραδασμών an	m/s2	=4,91	=4,91
Ανασφάλεια μέτρησης Κ	m/s2	=1,5	=1,5

Συναρμολόγηση και λειτουργία

Στόχος ενέργειας	Εικόνα	Σελίδα
Περιεχόμενο συσκευασίας	1	245
Συναρμολόγηση λαβής	2	246
Γέμισμα του απορρυπαντικού στο δοχείο απορρυπαντικού	3	246
Σύνδεση νερού	4	247
Καθαρισμός του φίλτρου	5	247
Σύνδεση σωλήνα υψηλής πίεσης/πιστολιού εκτόξευσης	6	248
Ρύθμιση πίεσης	7	248
Ρύθμιση δέσμης ακροφυσίου	8	249

Στόχος ενέργειας	Εικόνα	Σελίδα
Θέση σε λειτουργία/εκτός λειτουργίας	9	249
Καθαρίστε το ακροφύσιο	10	250

Εκκίνηση

Για την ασφάλειά σας

Προσοχή! Θέστε το μηχάνημα κήπου εκτός λειτουργίας και βγάλτε το φις από την πρίζα πριν από οποιαδήποτε εργασία συντήρησης και/ή καθαρισμού. Το ίδιο ισχύει και όταν το ηλεκτρικό καλώδιο χαλάσει, κοπεί ή μπερδευτεί.

Το μηχάνημα κήπου διαθέτει για λόγους ασφαλείας μια προστατευτική μόνωση και έτσι δεν χρειάζεται να γειωθεί. Η τάση λειτουργίας ανέρχεται σε 230 V AC, 50 Hz (σε χώρες εκτός ΕΕ επίσης και σε 220 V ή 240 V).

Για να αυξήσετε την ασφάλειά σας συνιστούμε τη χρήση ενός αυτόματου διακόπτη διαρροής (FI/RCD) 30 mA. Ο διακόπτης πρέπει να ελέγχεται πριν από κάθε χρήση της συσκευής.

Τα ηλεκτρικά καλώδια και τα καλώδια επιμήκυνσης πρέπει να ελέγχονται τακτικά, μήπως παρουσιάζουν ζημιές και να χρησιμοποιούνται μόνο όταν αυτά βρίσκονται σε άριστη κατάσταση.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο κατάστημα Service της Bosch, για να αποφευχθεί έτσι κάθε διακινδύνευση της ασφάλειας.

Να χρησιμοποιείτε μόνο εγκεκριμένα καλώδια επιμήκυνσης.

ΠΡΟΣΟΧΗ: Αντικανονικά καλώδια επιμήκυνσης μπορεί να είναι επικίνδυνα. Το καλώδιο επιμήκυνσης, το φις και ο συνδετήρας πρέπει να είναι στεγανά και εγκεκριμένα για χρήση σε εξωτερικούς χώρους.

Να χρησιμοποιείτε μόνο καλώδια και αγωγούς επιμήκυνσης ή/και τύμπανα καλωδίων που αντιστοιχούν στα πρότυπα EN 61242 / IEC 61242 ή IEC 60884-2-7.

Όταν για τη χρήση του μηχανήματος απαιτείται καλώδιο επιμήκυνσης, τότε οι αγωγοί πρέπει να διαθέτουν τις εξής διατομές:

- Διατομή αγωγού 1,5mm² για καλώδια επιμήκυνσης μήκους έως 20 m

Οι συνδέσεις των καλωδίων (φις και πρίζες) πρέπει να είναι στεγνές και να μην ακουμπούν στο έδαφος.

Γι' αυτό προτείνουμε τη χρήση ενός τυμπάνου καλωδίου με πρίζα τουλάχιστον 60 mm πάνω από το έδαφος.

Υπόδειξη: Όταν χρησιμοποιείτε ένα καλώδιο επιμήκυνσης, αυτό πρέπει να διαθέτει – όπως περιγράφεται στις αντίστοιχες διατάξεις ασφαλείας – έναν προστατευτικό αγωγό, ο οποίος θα συνδέεται μέσω του φις με τον προστατευτικό αγωγό της ηλεκτρικής εγκατάστασης.

Να λαμβάνετε υπόψη σας τις οδηγίες χρήσης του καλωδίου επιμήκυνσης ή/και του τυμπάνου καλωδίου.

Σε αμφίβολες περιπτώσεις ρωτήστε έναν εκπαιδευμένο ηλεκτρολόγο ή το πλησιέστερο κατάστημα Service της Bosch.

Υπόδειξη για προϊόντα που δεν πωλούνται στη Μεγάλη Βρετανία:

ΠΡΟΣΟΧΗ: Το φις του μηχανήματος κήπου πρέπει να είναι συνδεδεμένο με την μπαλαντέζα. Έτσι συμβάλλετε στην ασφάλειά σας. Η πρίζα της μπαλαντέζας πρέπει να αντέχει στον ψεκασμό με νερό, να είναι λαστιχένια ή επιστρωμένη με λάστιχο. Η μπαλαντέζα πρέπει να χρησιμοποιείται σε συνδυασμό με ένα σφιγκτήρα καλωδίου.

Αναρρόφηση νερού από ανοιχτά δοχεία

- Βιδώστε στη βρύση το σωλήνα αναρρόφησης με φίλτρο (ειδικό σετ σωλήνα αναρρόφησης με κωδ. αριθ. F 016 800 335).

- Θέστε τη συσκευή σε λειτουργία, ρυθμισμένη στη χαμηλή πίεση.

– Αφήστε τώρα τη συσκευή να εργαστεί για 10 δευτερόλεπτα περίπου και θέστε την ακολούθως εκτός λειτουργίας. Επαναλάβετε αυτή τη διαδικασία μέχρι το νερό να αρχίσει να τρέχει ομοιόμορφα και χωρίς φυσαλίδες.

Να λαμβάνετε πάντοτε υπόψη σας, ότι η συσκευή αυτή δεν επιτρέπεται να λειτουργήσει χωρίς νερό.

Λειτουργία

Θέση σε λειτουργία

Συνδέστε το σωλήνα νερού (δεν περιέχεται στη συσκευασία) με τη σύνδεση νερού στη συσκευή.

Βεβαιωθείτε ότι ο διακόπτης δικτύου βρίσκεται στη θέση «Ο» και ακολούθως συνδέστε τη συσκευή με την πρίζα.

Ανοίξτε τη βρύση.

Πατήστε τον αποκλεισμό ενεργοποίησης σκανδάλης για να ελευθερώσετε τη σκανδάλη. Πατήστε συνεχώς τέρμα τη σκανδάλη μέχρι το νερό να αρχίσει να τρέχει ομοιόμορφα και να μην υπάρχει πλέον αέρας ούτε στη συσκευή ούτε στο σωλήνα υψηλής πίεσης. Αφήστε ελεύθερη τη σκανδάλη.

Κατευθύνετε προς τα κάτω το πιστόλι εκτόξευσης. Πατήστε τον αποκλεισμό ενεργοποίησης σκανδάλης για να ελευθερώσετε τη σκανδάλη. Πατήστε τέρμα τη σκανδάλη.

Πατήστε το διακόπτη ON/OFF.

Λειτουργία αυτόματης ενεργοποίησης

Η συσκευή διακόπτει αυτόματα τη λειτουργία του κινητήρα μόλις αφεθεί ελεύθερη η σκανδάλη στη λαβή του πιστολιού.

Υποδείξεις εργασίας

Γενικά

Φροντίζετε, το πλυντικό υψηλής πίεσης να βρίσκεται πάντοτε επάνω σε ένα επίπεδο υπόβαθρο.

Μην τεντώνετε υπερβολικά το σωλήνα υψηλής πίεσης και μην χρησιμοποιείτε το σωλήνα για να τραβήξετε τη συσκευή γιατί το πλυντικό υψηλής πίεσης μπορεί να αποσταθεροποιηθεί και να ανατραπεί.

Να μην τσακίζετε το σωλήνα υψηλής πίεσης και να μην περνάτε με οχήματα πάνω απ' αυτόν. Να προστατεύετε το σωλήνα υψηλής πίεσης από κοφτερές ακμές και/ή γωνίες.

Μην χρησιμοποιήσετε το περιστρεφόμενο ακροφύσιο για να πλύνετε αυτοκίνητα.

Μην μετατρέπετε και μη ρυθμίζετε αυθαίρετα τη βαλβίδα ασφαλείας.

Υποδείξεις για εργασία με απορρυπαντικά

▶ Χρησιμοποιείτε μόνο απορρυπαντικά που είναι κατάλληλα για το πλυντικό υψηλής πίεσης.

Καταναλώνετε τα απορρυπαντικά με μέτρο. Έτσι προστατεύετε το περιβάλλον. Τηρείτε τις προτάσεις αραίωσης που αναγράφονται στο δοχείο.

Η Bosch προσφέρει μια σειρά από επιλεγμένα απορρυπαντικά και συντηρητικά που εγγυώνται την άριστη λειτουργία της συσκευής.

Βήμα 2: Αφαίρεση της βρωμιάς

Αφαιρέστε την ξεκολλημένη βρωμιά με υψηλή πίεση. Υπόδειξη: Καθαρίζετε τις κάθετες επιφάνειες από κάτω προς τα πάνω και ξεπλένετε από πάνω προς τα κάτω.

Προτεινόμενη μέθοδος καθαρισμού

Βήμα 1: Ξεκόλλημα της βρωμιάς

Ψεκάστε με μέτρο το απορρυπαντικό και αφήστε το λίγη ώρα να ενεργήσει.

Αναζήτηση σφαλμάτων

Συμπτώματα Πιθανή αιτία Θεραπεία
Ο κινητήρας δεν ξεκινάει Το φις δεν είναι στην πρίζα Βάλτε το φις στην πρίζα
	Η πρίζα είναι χαλασμένη Βάλτε το φις σε άλλη πρίζα
	«Έπεσε/Κάηκε» η ασφάλεια Ανεβάστε/Αλλάξτε την ασφάλεια
	Χαλασμένο καλώδιο επιμήκυνσης Δοκιμάστε χωρίς καλώδιο επιμήκυνσης
	Ενεργοποιήθηκε η προστασία κινητήρα Αφήστε τον κινητήρα 15 min va κρυώσει
	Πάγωμα Ξεπαγώστε την αντλία, το σωλήνα νερού ή
	τα εξαρτήματα
Ο κινητήρας διακόπτει τη λειτουργία του	«Έπεσε/Κάηκε» η ασφάλεια	Ανεβάστε/Αλλάξτε την ασφάλεια
	Λάθος τάση δικτύου Ελέγξτε την τάση δικτύου, πρέπει να εκπληρώνει τα στοιχεία επάνω στην πινακίδα κατασκευαστή
	Ενεργοποιήθηκε η προστασία κινητήρα Αφήστε τον κινητήρα 15 min va κρυώσει
«Έπεσε/Κάηκε» η ασφάλεια Πολύ αδύνατη ασφάλεια		Συνδέστε το πλυντικό υψηλής πίεσης σε ένα άλλο ηλεκτρικό κύκλωμα επαρκώς ασφαλισμένο
Ο κινητήρας λειτουργεί χωρίς να υπάρχει πίεση	Ακροφύσιο μερικώς βουλωμένο	Καθαρίστε το ακροφύσιο
Ο κινητήρας ακούγεται μεν, αλλά δεν κινείται	Ανεπαρκής τάση δικτύου	Βεβαιωθείτε ότι η τάση του ηλεκτρικού δικτύου ανταποκρίνεται στα στοιχεία που αναγράφονται επάνω στην πινακίδα του κατασκευαστή
	Πολύ υψηλή πτώση τάσης στο καλώδιο επιμήκυνσης	Ελέγξτε την καταλληλότητα του καλωδίου επιμήκυνσης
	Η συσκευή δεν είχες χρησιμοποιηθεί για πολύ καιρό	Απειθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch
	Προβλήματα με τη λειτουργία αυτόματης απενεργοποιησης	Απειθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch
Παλμική τάση Αέρας στην αντλία ή/και στο σωλήνα νερού		Για να επιτευχθεί ομοιόμορφη πίεση εργασίας αφήστε το πλυντικό υψηλής πίεσης να λειτουργήσει με ανοιχτό πιστόλι εκτόξευσης, ανοιχτή βρύση και με ακροφύσιο ρυθμιομένο για χαμηλή πίεση
		Η παροχή νερού δεν είναι άψογη	Ελέγξτε αν βρύση εκπληρώνει τα αντίστοιχα στοιχεία στα Τεχνικά Χαρακτηριστικά. Οι στενότεροι σωλήνες νερού που επιτρέπεται να χρησιμοποιηθούν έχουν διατομή 1/2" ή ∅ 13 mm
		Βουλωμένο φίλτρο νερού	Καθαρίστε το φίλτρο νερού
		Ζουλημένος ή διπλωμένος σωλήνας νερού	Ισιώστε το σωλήνα νερού
		Πολύ μακρύς σωλήνας υψηλής πίεσης	Ελέγξτε/Αφαιρέστε την επιμήκυνση του σωλήνα υψηλής πίεσης, μέγιστο μήκος σωλήνα νερού 7 m

Συμπτώματα Πίθανή αιτία	Θεραπεία
Η πίεση είναι σταθερή αλλά πολύ χαμηλήΥπόδειξη: Κάποιο εξάρτημα προκαλείπτώση της πίεσης	Φθαρμένο ακροφύσιο Ανεβάστε/Αλλάξτε ακροφύσιο
	εκκίνησης/διακοπής Πατήστε τη σκανδάλη 5 φορές γρήγορα και αλλεπάλληλα
Ο κινητήρας λειτουργεί μεν, η πίεση όμωςείναι περιορισμένη ή λείπει η πίεσηλειτουργίας	Δεν συνδέθηκε νερό Συνδέστε νερό
	Βουλωμένο φίλτρο Καθαρίστε το φίλτρο
	Βουλωμένο ακροφύσιο Καθαρίστε το ακροφύσιο
Το πλυντικό υψηλής πίεσης ξεκινά απόμόνο του	Η αντλία ή/και πιστόλι εκτόξευσης δενείναι στεγανή/ό	Απευθυνθείτε σε ένα εξουσιοδοτημένοκατάστημα Service της Bosch
Η συσκευή δεν είναι στεγανή Η αντλία δεν είναι στεγανή Επιτρέπονται μόνο ελάχιστες διαρροές
Το απορρυπαντικό δεν αναρροφάται Το ρυθμιζόμενο ακροφύσιο βρίσκεται στηθέση Υψηλή πίεση	Ρυθμίστε το ακροφύσιο στο «Lo»
	Το απορρυπαντικό είναι πολύ παχύρευστο Αραιώστε το με νερό
	Επιμηκύνθηκε ο ωλήνας υψηλής πίεσης Συνδέστε τον αυθεντικό ωλήνα
	Υπολείμματα ή στένωση στο σωλήνα τουκυκλώματος του απορρυπαντικού	Ξεπλύνετε το σωλήνα με καθαρό νερό καιεξουδετερώστε τη στένωση. ’Отαν τοπροβλήμα δεν εξουδετερωθείσυμβουλευπείτε το Bosch Service Center.

Συντήρηση και Service

Συντήρηση

▶ Πριν διεξάγετε οποιαδήποτε εργασία στην ίδια τη συσκευή, να βγάζετε το φις από την πρίζα και να αποσυνδέετε το νερό.

Υπόδειξη: Να διεξάγετε τακτικά τις παρακάτω εργασίες συντήρησης για να εξασφαλίσετε την αξιόπιστη και μακρόχρονη χρήση του μηχανήματος.

Να ελέγχετε τακτικά το μηχάνημα, μήπως παρουσιάζει εμφανείς βλάβες, π.χ. χαλαρές συνδέσεις ή/και φθαρμένα ή χαλασμένα εξαρτήματα.

Να ελέγχετε, αν οι καλύπτρες και οι προστατευτικές διατάξεις είναι άψογες και σωστά συναρμολογημένες. Τυχόν απαραίτητες επισκευές ή εργασίες συντήρησης πρέπει να εκτελούνται πριν τη χρήση του μηχανήματος.

Μεταφορά

Για να μετακινήσετε το πλυντικό υψηλής πίεσης, πιάστε το από την επάνω λαβή και κυλήστε το στη θέση που θέλετε. Για να μεταφέρετε το πλυντικό υψηλής πίεσης πάνω από σκάλες και εμπόδια, πιάστε το από την επάνω λαβή και ανασηκώστε το.

Μετά τη χρήση/Διαφύλαξη

Να καθαρίζετε το πλυντικό υψηλής πίεσης εξωτερικά με τη βοήθεια μιας μαλακής βούρτσας και ενός πανιού. Δεν επιτρέπεται η χρήση νερού, διαλυτών ή/και μέσων στίλβωσης. Να αφαιρείτε όλες τις βρωμιές, ιδιαίτερα από τις σχισμές αερισμού του κινητήρα.

Αποθήκευση μετά το πέρας της σαιζόν: Αδειάστε όλο το νερό από την αντλία αφήνοντας τον κινητήρα να εργαστεί για λίγα δευτερόλεπτα ενεργοποιώντας ταυτόχρονα τη σκανδάλη. Να μην τοποθετείτε άλλα αντικείμενα επάνω στη συσκευή.

Να βεβαιώνεστε, ότι κατά τη διάρκεια της αποθήκευσης τα καλώδια δεν έχουν σφηνώσει πουθενά. Μην τσακίζετε το σωλήνα υψηλής πίεσης.

Service και παροχή συμβουλών χρήσης www.bosch-do-it.com

Όταν παραγγέλνετε ανταλλακτικά, σας παρακαλούμε να αναφέρετε οπωσδήποτε τον 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή του μηχανήματός σας.

Ελλάδα

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 www.bosch.com www.bosch-pt.gr ABZ Service A.E. Τηλ.: 210 5701380 Φαξ: 210 5701607

Προστασία του περιβάλλοντος

Χημικές ουσίες που επιβαρύνουν το περιβάλλον δεν επιτρέπεται να καταλήγουν στο έδαφος, τα υπόγεια νερά, στις λίμνες, τους ποταμούς κτλ.

Όταν χρησιμοποιείτε απορρυπαντικά πρέπει να τηρείτε αυστηρά τις οδηγίες που υπάρχουν επάνω στη συσκευασία καθώς και την προβλεπόμενη αναλογία μείξης.

Όταν καθαρίζετε κινητήρες οχημάτων πρέπει να τηρείτε τις εκάστοτε τοπικές διατάξεις: Πρέπει να αποφευχθεί η κατάληξη των ξεπλυμένων λαδιών στα υπόγεια νερά.

Απόσυρση

Το πλυντικό υψηλής πίεσης, τα εξαρτήματα και η συσκευασία πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τα πλυντικά υψηλής πίεσης στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά και ηλεκτρονικά μηχανήματα να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Οδηγίες ασφαλείας

2000/14/ΕΚ: Μετρημένη στάθμη ηχητικής ισχύος 92 dB(A), αβεβαιότητα K = 3 dB, εγγυημένη στάθμη ηχητικής ισχύος 95 dB(A). Διαδικασία αξιολόγησης της πιστότητας σύμφωνα με το παράρτημα V. Κατηγορία προϊόντος: 27

GHP 6-14

2000/14/EK: Μετρημένη στάθμη ηχητικής ισχύος 90 dB(A), ανασφάλεια K = 3 dB, εγγυημένη στάθμη ηχητικής ισχύος 93 dB(A). Διαδικασία αξιολόγησης της πιστότητας σύμφωνα με το παράρτημα V. Κατηγορία προϊόντος: 27 Τεχνικά έγγραφα στη: *

tr GHP 5-14
