BRUKSANVISNING GHP 513 C Professional BOSCH
- Kontrollér maskinen og tilbehøret for mangler og vær sikker på, at både maskine og tilbehør er sikre, før maski-
- Sluk for maskinen og sikre den før transport.
Vedligeholdelse
Tilbehør og reservedele
For din egen sikkerheds skyld
Trin 1: Snavs løsnes
Vedligeholdelse og service
Vedligeholdelse
Sikkerhetsinformasjon
Forklaring av bildesymbolene
Generell fareinformasjon.
Rett aldri vannstrålen mot mennesker, dyr, selve maskinen eller elektriske deler.
OBS: Høytrykksstrålen kan være farlig dersom den brukes til ikke formålsmessig bruk.

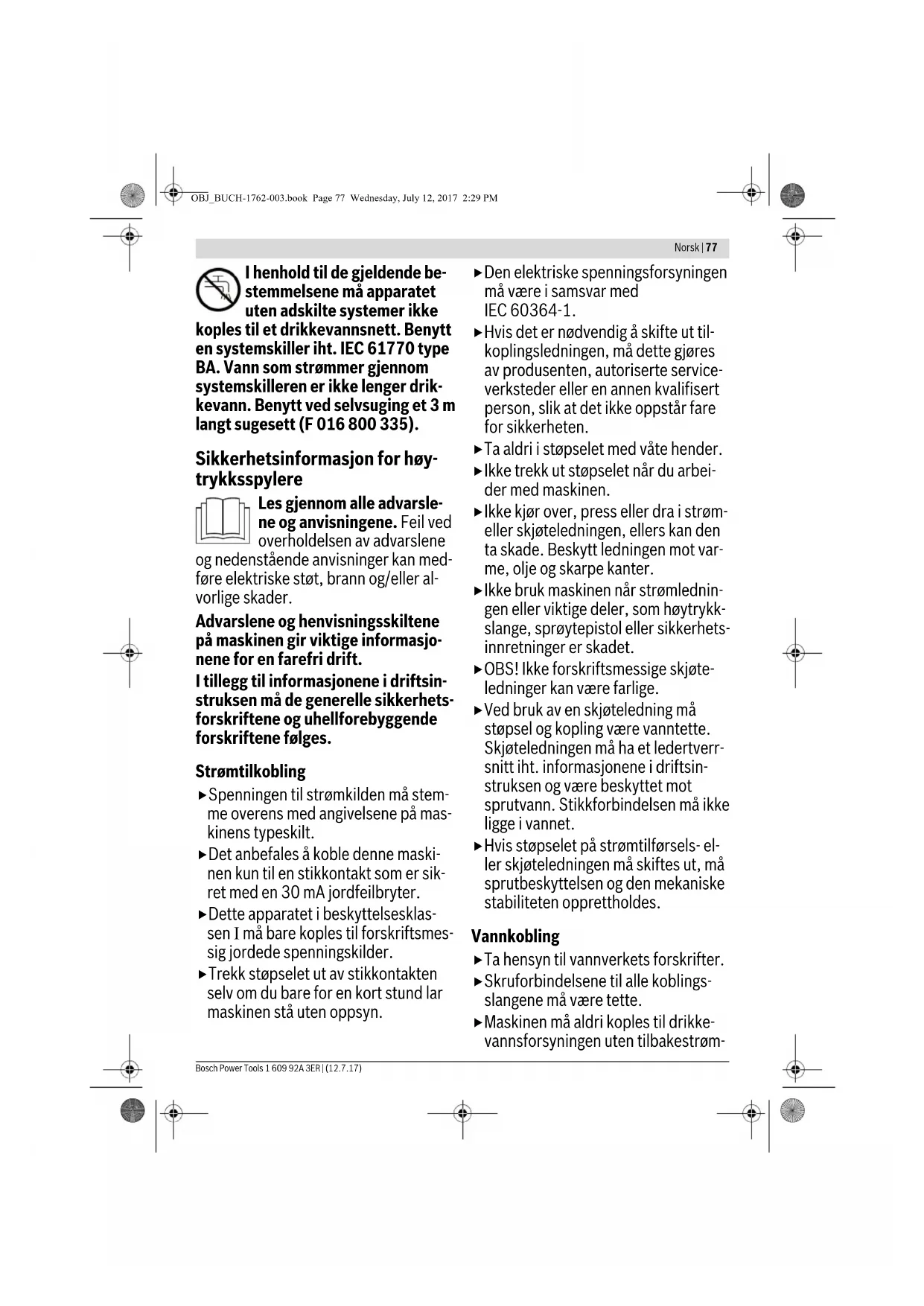

Norsk|77
I henhold til de gjeldende bestemmelsene må apparatet uten adskilte systemer ikke
koples til et drikkevannsnett. Benytt en systemskiller iht. IEC 61770 type BA. Vann som strømmer gjennom systemskilleren er ikke lenger drikkevann. Benytt ved selvsuging et 3 m langt sugesett (F 016 800 335).
Sikkerhetsinformasjon for høy-trykksspylere
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene
og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Advarslene og henvisningsskiltene på maskinen gir viktige informasjonene for en farefri drift.
I tillegg til informasjonene i driftsinstruksen må de generelle sikkerhetsforskriftene og uhellforebyggende forskriftene følges.
Strømtilkobling
▶ Spenningen til strømkilden må stemme overens med angivelsene på maskinens typeskilt.
Det anbefales å koble denne maskinen kun til en stikkontakt som er sikret med en 30 mA jordfeilbryter.
▶ Dette apparatet i beskyttelsesklassen I må bare koples til forskriftsmessig jordede spenningskilder.
▶Trekk støpselet ut av stikkontakten selv om du bare for en kort stund lar maskinen stå uten oppsyn.
▶ Den elektriske spenningsforsyningen må være i samsvar med IEC 60364-1.
Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av produsenten, autoriserte serviceverksteder eller en annen kvalifisert person, slik at det ikke oppstår fare for sikkerheten.
▶ Ta aldri i støpselet med våte hender.
- Ikke trekk ut støpselet når du arbeider med maskinen.
Ikke kjør over, press eller dra i strøm- eller skjøteledningen, ellers kan den ta skade. Beskytt ledningen mot var- me, olje og skarpe kanter.
- Ikke bruk maskinen när strømledningen eller viktige deler, som høytrykkslange, sprøytepistol eller sikkerhetsinnretninger er skadet.
▶ OBS! Ikke forskriftsmessige skjøteledninger kan være farlige.
▶Ved bruk av en skjøteledning må støpsel og kopling være vanntette. Skjøteledningen må ha et ledertverrsnitt iht. informasjonene i driftsinstruksen og være beskyttet mot sprutvann. Stikkforbindelsen må ikke ligge i vannet.
Hvis støpselet på strømtilførsels- eller skjøteledningen må skiftes ut, må sprutbeskyttelsen og den mekaniske stabiliteten opprettholdes.
Vannkobling
▶ Ta hensyn til vannverkets forskrifter.
- Skruforbindelsene til alle koblingsslangene må være tette.
▶ Maskinen må aldri koples til drikkevannsforsyningen uten tilbakestrøm-
78|Norsk
ningsventil. Vann som er gått gjennom tilbakestrømningsventilen, kan ikke lenger drikkes.
Høytrykkslangen må ikke være skadet (fare for sprekking). En skadet høytrykkslange må straks skiftes ut. Det må kun brukes slanger og forbindelser som anbefales av produsenten.
Høytrykkslanger, armaturer og koplinger er viktig for maskinens sikkerhet. Bruk kun slanger, armaturer og koplinger som anbefales av produsenten.
▶ På vanntilkoplingen må bare rent eller filtrert vann benyttes.
Bruk
▶ Før bruk må maskinen og tilbehøret kontrolleres med hensyn til feilfri tilstand og driftssikkerhet. Hvis tilstanden ikke er feilfri må maskinen ikke brukes.
▶ Du må ikke rette vannstrålen mot deg selv eller andre personer, for å ren-gjøre klær eller sko.
Det må ikke suges opp løsemiddelholdige væsker, ufortynnet syre, aceton eller løsemidler inklusive bensin, malingstynner og fyringsolje, for deres sprøytetåke er sterkt antennelig, eksplosiv og giftig.
▶Ved bruk av maskinen i fareområder (f.eks. bensinstasjoner) må de tilsvarende sikkerhetsforskriftene følges. Drift i eksplosjonsutsatte rom er forbudt.
▶ Maskinen må ha en stabil undergrunn.
▶Vær ved bruk i lukkede rom oppmerksom på tilstrekkelig ventilasjon. Kontroller at kjøretøy under rengjøringen er utkoplet (motor av).
▶ Ved betjeningen av høytrykksspyleren trenger du begge hender. Ikke arbeid på en stige. Pass ved arbeider på balkonger eller andre opphøyde flater på at du til enhver tid kan se alle kantene.
▶ Bruk kun rengjøringsmidler som er anbefalt av maskinprodusenten og ta hensyn til produsentens informasjoner om bruk og deponering og advarsler.
▶ Alle strømførende deler i arbeidsområdet må være sprutvannbeskyttet.
▶ Utløserspaken til sprøytepistolen må ikke klemmes fast i stilling «ON» under drift.
▶ Bruk egnede arbeidsklær mot sprutvann. Ikke bruk maskinen innenfor personers rekkevidde, hvis de ikke bruker beskyttelsesklær.
▶ Bruk om nødvendig egnet verneutstyr (PSA) mot vannsprut, f. eks. vernebriller, støvbeskyttelsesmaske etc., for å beskytte deg mot vann, partikler og/eller aerosoler som reflekteres av gjenstandene.
▶ Ved bruk av høytrykksspylere kan det dannes aerosoler. Innåndingen av aerosoler er helsefarlig.
▶Høyt trykk kan la gjenstander sprette tilbake. Bruk om nødvendig egnet personlig verneutstyr, f. eks. vernebriller.
For å unngå skader fra høytrykkstrålen på bildekk/ventiler må det kun rengjøres med en minsteavstand på
Norsk|79
30 cm. Første tegn på dette er at dekket misfarges. Skadede dekk/ventiler er livsfarlige.
▶Asbestholdige materialer og materialer som inneholder helsefarlige stoffer må ikke sprøytes av.
▶ De anbefalte rengjøringsmidlene må ikke brukes ufortynnet. Produktene er sikre, fordi de ikke inneholder syrer, lut eller miljøfarlige stoffer. Vi anbefaler å oppbevare rengjøringsmidler utilgjengelig for barn. Hvis rengjøringsmiddelet kommer inn i øynene må det straks skylles grundig med vann, ved svelging må man straks oppsøke en lege.
▶ Bruk høytrykksspyleren aldri uten filter, med skittent eller med skadet filter. Ved bruk av høytrykksspyleren uten eller skittent eller skadet filter opphører garantien.
▶ Metalldeler kan bli varme etter lengre bruk. Bruk om nødvendig vernehansker.
▶ Du må ikke arbeide med høytrykks-spyleren i dårlig vær, spesielt när det trekker opp til torden.
Betjening
▶Personen som betjener maskinen må kun gjøre dette på korrekt måte. Ta hensyn til de lokale forholdene. Ta bevisst hensyn til andre personer under arbeidet, særskilt barn.
▶ Maskinen må kun brukes av personer som er opplært i bruk og håndtering eller personer som har papirer på at de kan betjene maskinen. Maskinen må ikke brukes av barn eller ungdom.
▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke hageredskapet. Nasjonale bestemmelser begrenser muligens alderen til brukeren.
▶ Barn må passes på for å sikre at de ikke leker med hageredskapet.
▶ Maskinen må aldri være uten oppsyn när den er innkoplet.
▶Vannstrålen som kommer ut av høytrykkdysen utløser et tilbakeslag. Derfor må du holde sprøytepistolen og sprøytelansen fast med begge hender.
Transport
▶ Før transport må maskinen slås av og sikres.
Vedlikehold
▶Slå maskinen av før alle rengjørings- og vedlikeholdsarbeider utføres og før tilbehøret skiftes ut. Trekk ut støpselet hvis maskinen brukes med strømspenning.
▶ Reparasjoner må kun utføres av autoriserte Bosch-serviceverksteder.
Tilbehør og reservedeler
Det må kun brukes tilbehør og reservedeler som er godkjent av produsenten. Original-tilbehør og original-reservedeler sikrer en feilfri drift av maskinen.
80|Norsk
Symboler
Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg å bruke elektronverktøyet på en bedre og sikrere måte.
Symbol Betydning
| Bevegelsesretning | |
| Vekt | |
| På | |
| Av | |
Symbol Betydning
| Lo Lavt trykk | |
| Hi Høyt trykk | |
| Tilbehør | |
Formålsmessig bruk
Maskinen er beregnet til rengjøring av utendørs flater og objekter, for maskiner, kjøretøy og båter, hvis det tilsvarende tilbehøret brukes, som f.eks. et rengjøringsmiddel som er godkjent av Bosch.
Den er beregnet til bruk i en omgivelsestemperatur på mellom 0 °C og 40 °C.
Tekniske data
| Høytrykkspyler GHP 5-14 GHP 6-14 | |||
| Produktnummer | 3 600 J10 1.. | 3 600 J10 2.. | |
| Opptatt effekt | kW 2,4 2,6 | ||
| Temperatur innløp max. | °C 50 50 | ||
| Vannmengde innløp min. | l/min 8,3 10,5 | ||
| Nominelt trykk | MPa 14 14 | ||
| Maksimalt arbeidstrykk | MPa 15 15 | ||
| Gjennomstrømning | l/min 8,3 10,5 | ||
| Maksimalt inngangstrykk | MPa | 1 | 1 |
| Tilbakeslagskraft av dysestaven ved maksimalt trykk | N | 22,98 | 32,24 |
| Motorisolasjon | klasse F | klasse F | |
| Beskyttelsesklasse motor | IPX5 | IPX5 | |
| Tank for rengjøringsmiddel | I | ● | |
| Autostopp-funksjon | ● | ● | |
| Nettimpedans | Ω | 0,32 | 0,32 |
| Vekt tilsvarende EPTA-Procedure 01:2014 | kg 23,4 | 25,6 | |
| Beskyttelsesklasse | ±/I | ±/I | |
| Serienummer | Se serienummeret (typeskilt) på høytrykkspyleren | ||
| Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.Innkoblinger fører til korte spenningsreduksjoner. Ved ugunstige nettvilkår kan det oppstå forstyrrelser på andre apparater. Ved nettimpedanser på mindre enn 0,32 Ohm forventes det ingen forstyrrelser. | |||
Norsk|81
Støy-/vibrasjonsinformasjon
| Støyutslippsverdier målt i henhold til EN 60335-2-79. | 3 600 ... J 10 1.. J10 2.. | ||
| Maskinens A-bedømte typiske støynivå er: | |||
| lydtrykknivå | dB(A) | 84,5 | 82,5 |
| lydeffektnivå | dB(A) | 92 | 90 |
| usikkerhet K | dB | =3 | =3 |
| Bruk hørselvern! | |||
| Totale vibrasjonsverdier ah (vektorsum for tre retninger) og usikkerhet K beregnet iht. EN 60335-2-79: | |||
| Svingningsemisjonsverdi ah | m/s^2 | =4,91 | =4,91 |
| Usikkerhet K | m/s^2 | =1,5 | =1,5 |
Montering og drift
| Mål for aktiviteten Bilde Side | |
| Leveranseomfang | 1 245 |
| Montering av håndtak | 2 246 |
| Påfylling av tank for rengjøringsmiddel | 3 246 |
| Vannkobling | 4 247 |
| Rengjøring av filteret | 5 247 |
| Tilkopling av høyttrykkslange/sprøytepistol | 6 248 |
| Innstilling av trykk | 7 248 |
| Innstilling av dysestråle | 8 249 |
| Inn-/utkopling | 9 249 |
| Rengjør dysen | 10 250 |
Igangsetting
For din egen sikkerhet
OBS! Før vedlikeholds- eller rengjøringsarbeider utføres, må du slå av hageredskapet og trekke ut støpselet. Det samme gjelder hvis strømledningen er skadet, kuttet eller oppviklet.
Hageredskapet er til sikkerhet dobbeltisolert og trenger ingen jording. Driftsspenningen er 230 V AC, 50 Hz (for ikke-EU-land også 220 V eller 240 V).
Bruk for å øke sikkerheten en jordfeilbryter (RCD) med en feilstrøm på maksimal 30 mA. Denne feilstrømbryteren bør kontrolleres før hver bruk.
Nett- og skjøtekabler skal regelmessig kontrolleres for tegn på skader og må bare brukes i feilfri tilstand.
Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.
Bruk bare godkjente skjøtekabler.
OBS! Ikke forskriftsmessige skjøteledninger kan være farlige. Skjøteledninger, støpsler og koblinger må være vanntette modeller som er godkjent for utendørs bruk.
Bruk bare skjøtekabler, skjøteledninger eller kabeltromler som er i samsvar med standardene EN 61242 / IEC 61242 eller IEC 60884-2-7.
Hvis du vil bruke en skjøtekabel for drift av redskapet, er det nødvendig med følgende ledertverrsnitt:
- Ledertverrsnitt 1,5 mm ^2 for skjøtekabler inntil en maksimal lengde på 20 m
Ledningsforbindelser (nettstøpsel og stikkontakter) bør være tørre og ikke ligge på bakken.
Vi anbefaler til dette formålet å bruke en kabeltrommel hvis stikkontakt er minst 60 mm over bakken.
Merk: Hvis det brukes en skjøteledning må denne ha en jordingstråd – som beskrevet i sikkerhetsforskriftene – som via støpselet er forbundet med jordingstråden i det elektriske anlegget.
Følg bruksanvisningen fra produsenten av skjøtekabelen eller kabeltrommelen samt de nasjonale bestemmelsene til deres bruk.
I tvilstilfeller må du spørre en utdannet elektriker eller nærmeste Bosch serviceverksted.
Informasjon for produkter som ikke selges i GB:
OBS! For din egen sikkerhet er det nødvendig at støpselet på hageredskapet forbindes med skjøteledningen. Koplingen til skjøteledningen må være beskyttet mot vannsprut, bestå av gummi eller ha gummitrekk. Skjøteledningen må brukes med strekkavlastning.
Suge opp vann fra åpne beholdere
- Skru sugeslangen med filter (spesial-sugeslangesett art.-nr. F 016 800 335) på vanntilkoplingen.
- Slå på maskinen i stilling lavt trykk.
- La maskinen til slutt kjøre i ca. 10 sekunder og slå den så av igjen. Gjenta denne prosessen flere ganger til vannet renner ut jevnt og uten bobler.
Vær oppmerksom på at maskinen ikke kan kjøre uten vann.
Bruk
Innkopling
Pass på at strømbryteren står i stilling «O» og kople maskinen til stikkontakten.
Skru opp vannkranen.
82 | Norsk
Utløs innkoblingssperren for å frigi avtrekket. Trykk avtrekket helt inn til vannet renner jevnt og det ikke lenger befinner seg luft i maskinen og høytrykkslangen. Slipp avtrekket.
Rett sprøytepistolen nedover. Utløs innkoblingssperren for å frigi avtrekket. Trykk avtrekket helt inn.
Betjen på-/av-bryteren.
Autostopp-funksjon
Maskinen kopler ut motoren så snart avtrekket på pistolgrepet slippes.
Arbeidshenvisninger
Generelt
Pass på at høytrykkspyleren står på en plan undergrunn.
Gå ikke med høytrykksslangen for langt fremover hhv. ikke trekk høytrykksspyleren i slangen. Dette kan føre til at høytrykksspyleren ikke lenger står stabilt og velter.
Ikke brett høytrykkslangen og kjør ikke over slangen med et kjøretøy. Beskytt høytrykkslangen mot skarpe kanter eller hjørner.
Ikke bruk rotasjonsdysen til vasking av biler.
Ikke foreta utilatte forandringer eller justeringer på sikkerhetsventilen.
Arbeidshenvisninger til vasking med rengjørings- midler
▶ Bruk bare rengjøringsmidler som uttrykkelig er egnet for høytrykksspylere.
Vi anbefaler å benytte rengjøringsmidlene sparsomt, ta hensyn til miljøvern. Ta hensyn til anbefalingene for fortynning som er plassert på beholderen.
Bosch garanterer feilfri drift av maskinen ved et spesielt tilbud på rengjørings- og konserveringsmidler.
Anbefalt rengjøringsmetode
Skritt 1: Løsne smuss
Sprøyt på rengjøringsmiddelet sparsomt og la det innvirke i kort tid.
Skritt 2: Fjern smuss
Fjern løsnet smuss med høyt trykk.
Merk: Begynn med rengjøringen av loddrette flater med smuss-/rengjøringsmiddelet nede og arbeid deg oppover. Når du spyler arbeider du ovenfra og nedover.
Feilsøking
Symptomer Mulig årsak Utbedring
Motoren starter ikke Støpselet er ikke satt i Sett støpselet i
| Defekt stikkontakt Bruk en annen stikkkontakt | ||
| Sikringen er utløst Skift ut sikringen | ||
| Skjøteledningen er skadet Forsøk uten skjøteledning | ||
| Motorvernet er utløst La motoren avkjøles i 15 min | ||
| Frosset La pumpe, vannslange eller tilbehør tineopp | ||
| Motoren stanser Sikringen er utløst Utskifting av sikringen | ||
| Sikringen utløses Sikringen er for svak Tilkobles til strømkrets som er sikret til-svarende høytrykkspylerens effekt | ||
| Motoren går, men det finnes intet trykk | Dysen er delvis tettet | Rengjør dysen |
| Motorstøy finnes, men ingen funksjon | Utilstrekkelig nettspenning | Kontroller at strømnettets spenning er i samsvar med angivelsene på typeskiltet |
| For lav spenning på grunn av bruk av skjø-Kontroller at skjøtekabelen er egnet tekabel | ||
| Maskinen ble ikke brukt i lengre tid | Henvend deg til en autorisert Bosch kun-deservice | |
| Problemer med autostopp-funksjonen | Henvend deg til en autorisert Bosch kun-deservice | |
Norsk|83
| Symptomer | Mulig årsak | Utbedring |
| Pulserende trykk Luft i vannslangen eller pumpen La høytrykkspyleren gå med åpen sprøy-tepistol, åpen vannkran og med dysen innstilt på lavtrykk, til et jevnt arbeids-trykk er oppnådd | ||
Service og vedlikehold
Vedlikehold
Før alle arbeider på maskinen må strømstøpselet trekkes ut og vannkoblingen løses.
Merk: Utfør følgende vedlikeholdsarbeid med jevne mellomrom, slik at du oppnår en pålitelig og lang bruk av maskinen. Sjekk med jevne mellomrom om det er feil på maskinen, slik som løst feste og slitte eller skadede deler.
Sjekk at deksler og beskyttelsesinnretninger ikke er skadet og er plassert riktig. Utfør eventuelle nødvendige vedlikeholds- eller reparasjonsarbeider før bruk.
Transport
Ta høytrykksspyleren i det øvre håndtaket for å bevege den og rull den på hjulene til ønsket sted.
Ta høytrykksspyleren i det øvre håndtaket og bær den for å transportere den over trapper og hindre.
Etter bruk/oppbevaring
Høytrykkspylerens utvendige deler må rengjøres grundig med en myk børste og en klut. Det må ikke brukes vann, løsemidler og polermidler. Fjern all smuss, rengjør særskilt ventilasjons-sprekkene til motoren.
Lagring etter sesongslutt: Fjern alt vann fra pumpen idet du lar motoren gå i noen sekunder og betjener avtrekket. Ikke sett andre gjenstander på maskinen.
Sørg for at ledningen ikke klemmes fast när den lagres. Ikke brett høytrykkslangen.
Kundeservice og rådgivning ved bruk
www.bosch-do-it.com
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på maskinens typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
84|Suomi
Miljøvern
Miljøfarlige kjemikalier må ikke komme inn i jord, grunnvann, dammer, elver etc.
Ved bruk av rengjøringsmidler må informasjonene på emballasjen og den foreskrevne konsentrasjonen overholdes nøye. Ved rengjøring av motorkjøretøy må de lokale forskriftene følges: Det må forhindres at avsprøytet olje kommer inn i grunnvannet.
Deponering
Høytrykkspyleren, tilbehøret og emballasjen må leveres inn til miljøvennlig gjenvinning.
Høytrykkspyleren må ikke kastes i vanlig søppel!
Kun for EU-land:
Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gamle elektriske og elektroniske maskiner som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.
Rett til endringer forbeholdes.
Suomi
Turvallisuusohjeita
2000/14/EC: Målt lydeffektnivå 92 dB(A), usikkerhet K = 3 dB, garantert lydeffektnivå 95 dB(A); samsvarsvurderingsmetode i henhold til vedlegg V. Produktkategori: 27
GHP 6-14
2000/14/EC: Målt lydeffektnivå 90 dB(A), usikkerhet K = 3 dB, garantert lydeffektnivå 93 dB(A); samsvarsvurderingsmetode i henhold til vedlegg V. Produktkategori: 27 Teknisk dokumentasjon hos: *
