BEDIENUNGSANLEITUNG GHP 513 C Professional BOSCH

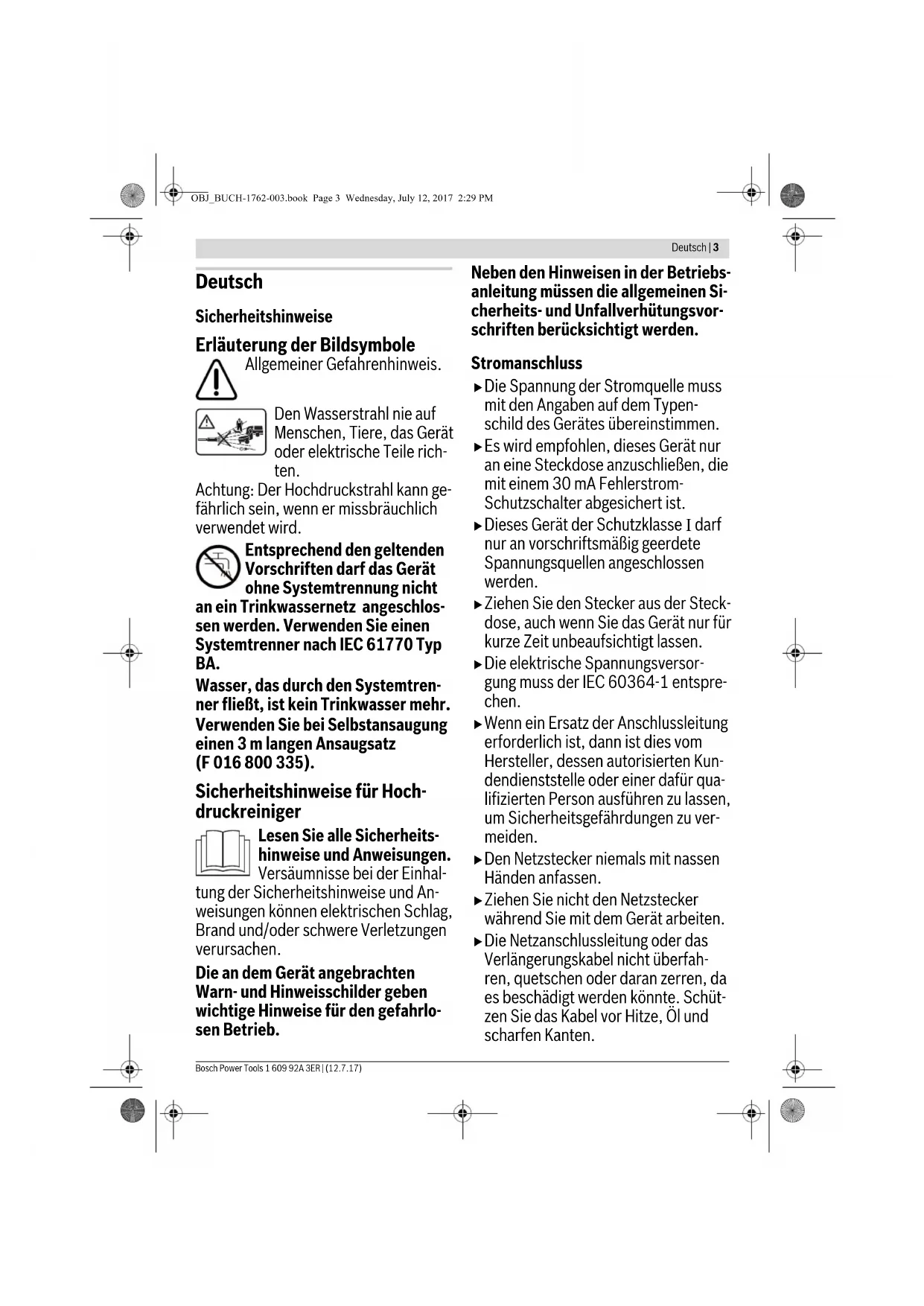

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I OBJ_BUCH-1762-003.book Page 2 Wednesday, July 12, 2017 2:29 PMDeutsch | 3 Bosch Power Tools 1 609 92A 3ER | (12.7.17) Deutsch Sicherheitshinweise Erläuterung der Bildsymbole Allgemeiner Gefahrenhinweis. Den Wasserstrahl nie auf Menschen, Tiere, das Gerät oder elektrische Teile rich- ten. Achtung: Der Hochdruckstrahl kann ge- fährlich sein, wenn er missbräuchlich verwendet wird. Entsprechend den geltenden Vorschriften darf das Gerät ohne Systemtrennung nicht an ein Trinkwassernetz angeschlos- sen werden. Verwenden Sie einen Systemtrenner nach IEC 61770 Typ BA. Wasser, das durch den Systemtren- ner fließt, ist kein Trinkwasser mehr. Verwenden Sie bei Selbstansaugung einen 3 m langen Ansaugsatz (F 016 800 335). Sicherheitshinweise für Hoch- druckreiniger Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhal- tung der Sicherheitshinweise und An- weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlo- sen Betrieb. Neben den Hinweisen in der Betriebs- anleitung müssen die allgemeinen Si- cherheits- und Unfallverhütungsvor- schriften berücksichtigt werden. Stromanschluss

Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Gerätes übereinstimmen.

Es wird empfohlen, dieses Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom- Schutzschalter abgesichert ist.

Dieses Gerät der Schutzklasse

darf nur an vorschriftsmäßig geerdete Spannungsquellen angeschlossen werden.

Ziehen Sie den Stecker aus der Steck- dose, auch wenn Sie das Gerät nur für kurze Zeit unbeaufsichtigt lassen.

Die elektrische Spannungsversor- gung muss der IEC 60364-1 entspre- chen.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller, dessen autorisierten Kun- dendienststelle oder einer dafür qua- lifizierten Person ausführen zu lassen, um Sicherheitsgefährdungen zu ver- meiden.

Den Netzstecker niemals mit nassen Händen anfassen.

Ziehen Sie nicht den Netzstecker während Sie mit dem Gerät arbeiten.

Die Netzanschlussleitung oder das Verlängerungskabel nicht überfah- ren, quetschen oder daran zerren, da es beschädigt werden könnte. Schüt- zen Sie das Kabel vor Hitze, Öl und scharfen Kanten. OBJ_BUCH-1762-003.book Page 3 Wednesday, July 12, 2017 2:29 PM4 | Deutsch 1 609 92A 3ER | (12.7.17) Bosch Power Tools

Benutzen Sie das Gerät nicht wenn das Netzkabel oder wichtige Teile, wie Hochdruckschlauch, Sprühpistole oder Sicherheitseinrichtungen be- schädigt sind.

Achtung: Nicht vorschriftsmäßige Verlängerungskabel können gefähr- lich sein.

Bei Verwendung eines Verlänge- rungskabels müssen Stecker und Kupplung wasserdichter Ausführung sein. Das Verlängerungskabel muss einen Leiterquerschnitt gemäß den Vorgaben in der Betriebsanleitung ha- ben und gegen Spritzwasser ge- schützt sein. Die Steckverbindung darf nicht im Wasser liegen.

Wenn Stecker am Stromversorgungs- oder Verlängerungskabel gewechselt werden, muss Spritzwasserschutz und mechanische Stabilität erhalten bleiben. Wasseranschluss

Beachten Sie die Vorschriften lhres Wasserversorgungsunternehmens.

Die Verschraubung aller Anschluss- schläuche muss dicht sein.

Das Gerät sollte niemals ohne Rück- strömventil an eine Trinkwasserver- sorgung angeschlossen werden. Was- ser, welches durch das Rückströmventil geflossen ist, wird als nicht mehr trinkbar erachtet.

Der Hochdruckschlauch darf nicht be- schädigt sein (Berstgefahr). Ein be- schädigter Hochdruckschlauch muss unverzüglich ausgetauscht werden. Es dürfen nur vom Hersteller empfoh- lene Schläuche und Verbindungen verwendet werden.

Hochdruckschläuche, Armaturen und Kupplungen sind für die Sicherheit des Gerätes wichtig. Verwenden Sie vom Hersteller empfohlene Schläu- che, Armaturen und Kupplungen.

Am Wasseranschluss darf nur saube- res oder gefiltertes Wasser verwen- det werden. Verwendung

Das Gerät mit dem Zubehör ist vor Be- nutzung auf ordnungsgemäßen Zu- stand und Betriebssicherheit zu über- prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.

Richten Sie den Wasserstrahl nicht auf sich oder andere, um Kleidung oder Schuhwerk zu reinigen.

Es dürfen keine lösungsmittelhaltigen Flüssigkeiten, unverdünnte Säuren, Azeton oder Lösungsmittel ein- schließlich Benzin, Farbverdünner und Heizöl angesaugt werden, da de- ren Sprühnebel hoch entzündlich, ex- plosiv und giftig sind.

Beim Einsatz des Gerätes in Gefahr- bereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvor- schriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

Das Gerät muss auf einem standfes- ten Untergrund stehen.

Achten Sie bei der Verwendung in ge- schlossenen Räumen auf eine ausrei- chende Belüftung. Stellen Sie sicher, OBJ_BUCH-1762-003.book Page 4 Wednesday, July 12, 2017 2:29 PMDeutsch | 5 Bosch Power Tools 1 609 92A 3ER | (12.7.17) dass Fahrzeuge während der Reini- gung ausgeschaltet sind (Motor aus).

Die Bedienung des Hochdruckreini- gers erfordert beide Hände. Arbeiten Sie nicht auf einer Leiter. Achten Sie beim Arbeiten auf Balkonen oder an- deren erhöhten Flächen darauf, dass Sie jederzeit alle Kanten sehen.

Nur vom Gerätehersteller empfohle- ne Reinigungsmittel verwenden. Die Anwendungs-, Entsorgungs- und Warnhinweise des Herstellers beach- ten.

Alle stromführenden Teile im Arbeits- bereich müssen spritzwasserge- schützt sein.

Der Auslösehebel der Sprühpistole darf bei Betrieb nicht in Stellung „ON“ festgeklemmt werden.

Tragen Sie geeignete Schutzkleidung gegen Spritzwasser. Benutzen Sie das Gerät nicht in Reichweite von Per- sonen, es sei denn diese tragen eben- falls Schutzkleidung.

Tragen Sie wenn nötig geeignete Schutzausrüstung (PSA) gegen Spritzwasser, z. B. Schutzbrille, Staubschutzmaske etc., um sich vor Wasser, Partikeln und/oder Aeroso- len zu schützen, die von Gegenstän- den reflektiert werden.

Beim Gebrauch von Hochdruckrei- nigern können sich Aerosole bil- den. Das Einatmen von Aerosolen ist gesundheitsschädlich.

Hoher Druck kann Objekte zurück prallen lassen. Tragen Sie wenn nötig eine geeignete persönliche Schutz- ausrüstung, z. B. eine Schutzbrille.

Zur Vermeidung von Beschädigungen durch den Hochdruckstrahl Fahrzeug- reifen/Ventile nur mit einem Mindest- abstand von 30 cm reinigen. Erstes Anzeichen für Beschädigung ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Ventile sind lebens- gefährlich.

Asbesthaltige und andere Materiali- en, die gesundheitsgefährdende Stof- fe enthalten, dürfen nicht abgespritzt werden.

Die empfohlenen Reinigungsmittel nicht unverdünnt verwenden. Die Produkte sind insofern sicher, als sie keine Säuren, Laugen oder umwelt- schädigende Stoffe enthalten. Wir empfehlen, die Reinigungsmittel für Kinder unzugänglich aufzubewahren. Bei Kontakt des Reinigungsmittels mit den Augen sofort gründlich mit Was- ser ausspülen, bei Verschlucken so- fort einen Arzt konsultieren.

Verwenden Sie den Hochdruckrei- niger nie ohne Wasserfilter, mit schmutzigem oder mit beschädig- tem Wasserfilter. Bei Verwendung des Hochdruckreinigers ohne Was- serfilter oder mit schmutzigem oder beschädigtem Wasserfilter erlischt die Gewährleistung.

Metallteile können nach längerem Ge- brauch heiß werden. Wenn notwen- dig, Schutzhandschuhe tragen.

Bei schlechten Wetterbedingungen insbesondere bei einem aufziehen- den Gewitter nicht mit dem Hoch- druckreiniger arbeiten. OBJ_BUCH-1762-003.book Page 5 Wednesday, July 12, 2017 2:29 PM6 | Deutsch 1 609 92A 3ER | (12.7.17) Bosch Power Tools Bedienung

Die bedienende Person darf das Ge- rät nur bestimmungsgemäß verwen- den. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbei- ten bewusst auf andere Personen achten, insbesondere Kinder.

Das Gerät darf nur von Personen be- nutzt werden, die in der Benutzung und Handhabung unterwiesen sind oder einen Nachweis erbringen kön- nen, dass sie das Gerät bedienen kön- nen. Das Gerät darf nicht von Kindern oder Jugendlichen betrieben werden.

Erlauben Sie Kindern, Personen mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Gartengerät zu benutzen. Nationale Vorschriften be- schränken möglicherweise das Alter des Bedieners.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen.

Das Gerät darf nie unbeaufsichtigt ge- lassen werden, wenn es eingeschaltet ist.

Der aus der Hochdruckdüse austre- tende Wasserstrahl erzeugt einen Rückstoß. Deshalb Sprühpistole und Sprühlanze fest mit beiden Händen halten. Transport

Vor dem Transport das Gerät aus- schalten und sichern. Wartung

Schalten Sie das Gerät vor allen Reini- gungs- und Wartungsarbeiten und dem Wechsel von Zubehör aus. Zie- hen Sie den Stecker, wenn das Gerät mit Netzspannung betrieben wird.

Instandsetzungen dürfen nur durch autorisierte Bosch-Kundendienst- werkstätten durchgeführt werden. Zubehör und Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Herstel- ler freigegeben sind. Original-Zube- hör und Original-Ersatzteile gewähr- leisten den störungsfreien Betrieb des Gerätes. Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und si- cherer zu gebrauchen. Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt für die Reinigung von Flächen und Ob- jekten im Außenbereich, für Geräte, Fahrzeuge und Boote, sofern das entsprechende Zubehör, wie z. B. von Bosch frei- gegebene Reinigungsmittel, verwendet werden. Der bestimmungsgemäße Gebrauch bezieht sich auf eine Um- gebungstemperatur zwischen 0 °C und 40 °C. Symbol Bedeutung Bewegungsrichtung Gewicht Ein Aus Lo Niedriger Druck Hi Hoher Druck Zubehör OBJ_BUCH-1762-003.book Page 6 Wednesday, July 12, 2017 2:29 PMDeutsch | 7 Bosch Power Tools 1 609 92A 3ER | (12.7.17) Technische Daten Geräusch-/Vibrationsinformation Montage und Betrieb Inbetriebnahme Zu Ihrer Sicherheit Achtung! Schalten Sie vor Wartungs- oder Rei- nigungsarbeiten das Gartengerät aus und zie- hen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder auch 220 V oder 240 V). Zur Erhöhung der Sicherheit, benutzen Sie einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA. Dieser FI- Schalter sollte vor jeder Benutzung überprüft werden. Hochdruckreiniger GHP 5-14 GHP 6-14 Sachnummer 3 600 J10 1.. 3 600 J10 2.. Nennaufnahme kW 2,4 2,6 Temperatur Zulauf max. °C 50 50 Wassermenge Zulauf min. l/min 8,3 10,5 Nenndruck MPa 14 14 Maximaler Arbeitsdruck MPa 15 15 Durchfluss l/min 8,3 10,5 Maximaler Eingangsdruck MPa 1 1 Rückstoßkraft der Lanze bei maximalem Druck N 22,98 32,24 Motorisolation Klasse F Klasse F Motorschutzart IPX5 IPX5 Reinigungsmitteltank

Netzimpedanz Gewicht entsprechend EPTA-Procedure 01:2014 kg 23,4 25,6 Schutzklasse /I /I Seriennummer Siehe Seriennummer (Typenschild) am Hochdruckreiniger Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An- gaben variieren. Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auf- treten. Bei Netzimpedanzen kleiner als 0, Geräuschemissionswerte ermittelt entsprechend EN 60335-2-79. 3 600 ... J 10 1.. J10 2.. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel Schallleistungspegel Unsicherheit K Gehörschutz tragen! dB(A) dB(A)

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermit- telt entsprechend EN 60335-2-79: Schwingungsemissionswert a

=4,91 =1,5 =4,91 =1,5 Handlungsziel Bild Seite Lieferumfang

Reinigungsmitteltank auffüllen

Hochdruckschlauch/Sprühpistole an- schließen

Düsenstrahl einstellen

OBJ_BUCH-1762-003.book Page 7 Wednesday, July 12, 2017 2:29 PM 32 Ohm sind keine Störungen zu erwarten. Ω 0,32 0,328 | Deutsch 1 609 92A 3ER | (12.7.17) Bosch Power Tools Die Netz- und Verlängerungskabel müssen regelmäßig auf Schadensmerkmale überprüft werden und dürfen nur in ein- wandfreiem Zustand verwendet werden. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststel- le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits- gefährdungen zu vermeiden. Verwenden Sie nur zugelassene Verlängerungskabel. VORSICHT: Nicht vorschriftsmäßige Verlänge- rungskabel können gefährlich sein. Verlänge- rungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelas- sene Ausführungen sein. Verwenden Sie nur Verlängerungskabel, -leitungen oder Ka- beltrommeln, die den Normen EN 61242 / IEC 61242 oder IEC 60884-2-7 entsprechen. Wenn Sie zum Betrieb des Geräts ein Verlängerungskabel be- nutzen wollen, sind folgende Leiterquerschnitte erforderlich: – Leiterquerschnitt 1,5 mm

für Verlängerungskabel bis zu einer maximalen Länge von 20 m Kabelverbindungen (Netzstecker und Steckdosen) sollten trocken sein und nicht auf dem Boden liegen. Wir empfehlen, zu diesem Zweck eine Kabeltrommel zu ver- wenden, deren Steckdose sich mindestens 60 mm über dem Boden befindet Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutz- leiter Ihrer elektrischen Anlage verbunden ist. Beachten Sie die Bedienungsanleitung vom Hersteller des Verlängerungskabels oder der Kabeltrommel sowie die natio- nalen Vorschriften zu deren Verwendung. In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung. Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungs- kabel verbunden wird. Die Kupplung des Verlängerungska- bels muss vor Spritzwasser geschützt sein, aus Gummi beste- hen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden. Wasser ansaugen aus offenen Behältern – Schrauben Sie den Saugschlauch mit Filter (Spezial-Saug- schlauchsatz Art-Nr. F 016 800 335) auf den Wasseran- schluss. – Schalten Sie das Gerät in der Niederdruckeinstellung ein. – Lassen Sie am Ende das Gerät für ca. 10 Sekunden laufen und schalten Sie es dann aus. Diesen Vorgang mehrmals wiederholen, bis das Wasser gleichmäßig und blasenfrei austritt. Beachten Sie, dass dieses Gerät nicht ohne Wasser laufen darf. Betrieb Einschalten Den Wasserschlauch (nicht mitgeliefert) mit dem Wasseran- schluss und dem Gerät verbinden. Stellen Sie sicher, dass der Netzschalter in Stellung „0“ steht und schließen Sie das Gerät an die Steckdose an. Öffnen Sie den Wasserhahn. Die Einschaltsperre betätigen, um den Abzug freizugeben. Den Abzug ganz durchdrücken, bis das Wasser gleichmäßig fließt und sich keine Luft mehr im Gerät und im Hochdruck- schlauch befindet. Den Abzug loslassen. Die Sprühpistole nach unten richten. Die Einschaltsperre be- tätigen, um den Abzug freizugeben. Den Abzug ganz durch- drücken. Betätigen Sie den Ein-/Ausschalter. Autostop-Funktion Das Gerät schaltet den Motor ab, sobald der Abzug am Pisto- lengriff losgelassen wird. Arbeitshinweise Allgemeines Stellen Sie sicher, dass der Hochdruckreiniger auf ebenem Untergrund steht. Gehen Sie mit dem Hochdruckschlauch nicht zu weit nach vorne bzw. ziehen Sie den Hochdruckreiniger nicht am Schlauch. Dies kann dazu führen, dass der Hochdruckreiniger nicht mehr sicher steht und umfällt. Knicken Sie den Hochdruckschlauch nicht und fahren Sie nicht mit einem Fahrzeug darüber. Schützen Sie den Hoch- druckschlauch vor scharfen Kanten oder Ecken. Verwenden Sie die Rotationsdüse nicht zum Autowaschen. Nehmen Sie am Sicherheitsventil keine unerlaubten Verände- rungen oder Justierungen vor. Arbeitshinweise für das Arbeiten mit Reinigungs- mitteln Verwenden Sie nur Reinigungsmittel, die ausdrücklich für Hochdruckreiniger geeignet sind. Wir empfehlen, im Sinne des Umweltschutzes Reinigungsmit- tel sparsam zu verwenden. Die auf dem Behälter angebrach- ten Empfehlungen zur Verdünnung beachten. Bosch garantiert durch ein ausgewähltes Angebot an Reini- gungs- und Konservierungsmitteln den störungsfreien Be- trieb des Gerätes. Empfohlene Reinigungsmethode Schritt 1: Schmutz lösen Sprühen Sie das Reinigungsmittel sparsam auf und lassen es kurze Zeit einwirken. Schritt 2: Schmutz entfernen Entfernen Sie den gelösten Schmutz mit hohem Druck. OBJ_BUCH-1762-003.book Page 8 Wednesday, July 12, 2017 2:29 PMDeutsch | 9 Bosch Power Tools 1 609 92A 3ER | (12.7.17) Hinweis: Beginnen Sie beim Reinigen senkrechter Flächen mit dem Schmutz-/Reinigungsmittel unten und arbeiten Sie sich nach oben. Beim Abspülen arbeiten Sie sich von oben nach unten. Fehlersuche Symptome Mögliche Ursache Abhilfe Motor läuft nicht an Stecker nicht angeschlossen Stecker anschließen Steckdose defekt Andere Steckdose benutzen Sicherung hat ausgelöst Sicherung wechseln Verlängerungskabel beschädigt Ohne Verlängerungskabel versuchen Motorschutz hat angesprochen Den Motor 15 min abkühlen lassen Eingefroren Pumpe, Wasserschlauch oder Zubehör auftauen lassen Motor bleibt stehen Sicherung hat ausgelöst Sicherung austauschen Netzspannung nicht richtig Netzspannung prüfen, muss der Angabe auf dem Typenschild entsprechen Motorschutz hat angesprochen Den Motor 15 min abkühlen lassen Sicherung löst aus Sicherung zu schwach An einen Stromkreis anschließen, der passend zur Leistung des Hochdruckrei- nigers abgesichert ist Der Motor läuft, aber kein Druck vorhan- den Düse teilweise verstopft Düse reinigen Motorgeräusch vorhanden aber keine Funktion Unzureichende Netzspannung Prüfen Sie, ob die Spannung des Strom- netzes den Angaben auf dem Typenschild entspricht. Zu niedrige Spannung wegen Verwen- dung eines Verlängerungskabels Prüfen Sie, ob das Verlängerungskabel geeignet ist Gerät wurde lange Zeit nicht benutzt Wenden Sie sich an den autorisierten Bosch Kundendienst Probleme mit der Autostop-Funktion Wenden Sie sich an den autorisierten Bosch Kundendienst Pulsierender Druck Luft in Wasserschlauch oder Pumpe Hochdruckreiniger mit offener Sprühpis- tole, offenem Wasserhahn und bei auf Niederdruck eingestellter Düse laufen lassen, bis ein gleichmäßiger Arbeits- druck erreicht wird Wasserversorgung nicht korrekt Prüfen, ob der Wasseranschluss den An- gaben in den technischen Daten ent- spricht. Die kleinsten Wasserschläuche die verwendet werden dürfen, sind 1/2" oder Ø 13 mm Wasserfilter verstopft Wasserfilter reinigen Wasserschlauch gequetscht oder ge- knickt Wasserschlauch gerade auslegen Hochdruckschlauch zu lang Hochdruckschlauch-Verlängerung ab- nehmen, max. Wasserschlauchlänge 7 m Druck gleichmäßig aber zu niedrig Hinweis: Bestimmtes Zubehör verursacht einen niedrigen Druck Düse abgenutzt Düse auswechseln Start-/Stoppventil abgenutzt Abzug 5 mal schnell hintereinander betä- tigen Der Motor läuft, aber Druck begrenzt oder kein Arbeitsdruck Wasser nicht angeschlossen Wasser anschließen Filter verstopft Filter reinigen Düse verstopft Düse reinigen OBJ_BUCH-1762-003.book Page 9 Wednesday, July 12, 2017 2:29 PM10 | Deutsch 1 609 92A 3ER | (12.7.17) Bosch Power Tools Wartung und Service Wartung Vor allen Arbeiten am Gerät Netzstecker ziehen und Wasseranschluss lösen. Hinweis: Führen Sie die folgenden Wartungsarbeiten regel- mäßig aus, damit eine lange und zuverlässige Nutzung ge- währleistet ist. Untersuchen Sie das Gerät regelmäßig auf offensichtliche Mängel, wie lose Befestigung und verschlissene oder beschä- digte Bauteile. Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbe- schädigt und richtig angebracht sind. Führen Sie vor der Be- nutzung eventuell notwendige Wartungs- oder Reparaturar- beiten durch. Transport Um den Hochdruckreiniger zu bewegen, fassen Sie diesen am oberen Griff und rollen ihn auf den Rädern zum gewünschten Ort. Um den Hochdruckreiniger über Treppen oder Hindernisse zu transportieren, fassen Sie diesen am oberen Griff und tragen Sie ihn. Nach Gebrauch/Aufbewahrung Das Äußere des Hochdruckreinigers mit Hilfe einer weichen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmut- zungen entfernen, insbesondere die Lüftungsschlitze des Mo- tors reinigen. Lagerung nach Saisonende: Entleeren Sie alles Wasser aus der Pumpe, indem Sie den Motor einige Sekunden laufen las- sen und den Abzug betätigen. Keine anderen Gegenstände auf das Gerät stellen. Stellen Sie sicher, dass die Kabel während der Lagerung nicht eingeklemmt sind. Knicken Sie den Hochdruckschlauch nicht ab. Kundendienst und Anwendungsberatung www.bosch-do-it.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040460 Fax: (0711) 40040461 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Der Hochdruckreiniger startet von alleine Pumpe oder Sprühpistole undicht Wenden Sie sich an den autorisierten Bosch Kundendienst Gerät ist undicht Pumpe ist undicht Geringe Wasserleckagen sind zulässig; Bei größeren Leckagen kontaktieren Sie den Kundendienst. Reinigungsmittel wird nicht angesaugt Justierbare Düse in Stellung Hochdruck Düse auf „Lo“ stellen Reinigungsmittel zu zähflüssig Mit Wasser verdünnen Der Hochdruckschlauch wurde verlän- gert Originalschlauch anschließen Rückstände oder Verengung im Reini- gungsmittelkreislauf Mit sauberem Wasser spülen und Veren- gung beseitigen. Wenn das Problem wei- ter besteht das Bosch Service Center um Rat fragen. Symptome Mögliche Ursache Abhilfe OBJ_BUCH-1762-003.book Page 10 Wednesday, July 12, 2017 2:29 PMEnglish | 11 Bosch Power Tools 1 609 92A 3ER | (12.7.17) Umweltschutz Umweltbelastende Chemikalien dürfen nicht in den Boden, ins Grundwasser, in Teiche, Flüsse etc. gelangen. Bei der Verwendung von Reinigungsmitteln die Angaben auf der Verpackung und die vorgeschriebene Konzentration ge- nau einhalten. Bei der Reinigung von Motorfahrzeugen die örtlichen Vor- schriften beachten: Es muss verhindert werden, dass abge- sprühtes Öl ins Grundwasser gelangt. Entsorgung Hochdruckreiniger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Hochdruckreiniger nicht in den Haus- müll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elekt- ro- und Elektronik-Altgeräte und ihrer Umsetzung in nationa- les Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. English Safety Notes Explanation of symbols General hazard safety alert. Never direct the water jet at people, animals, the unit or electric components.
