ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSB 1600 RE BOSCH

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

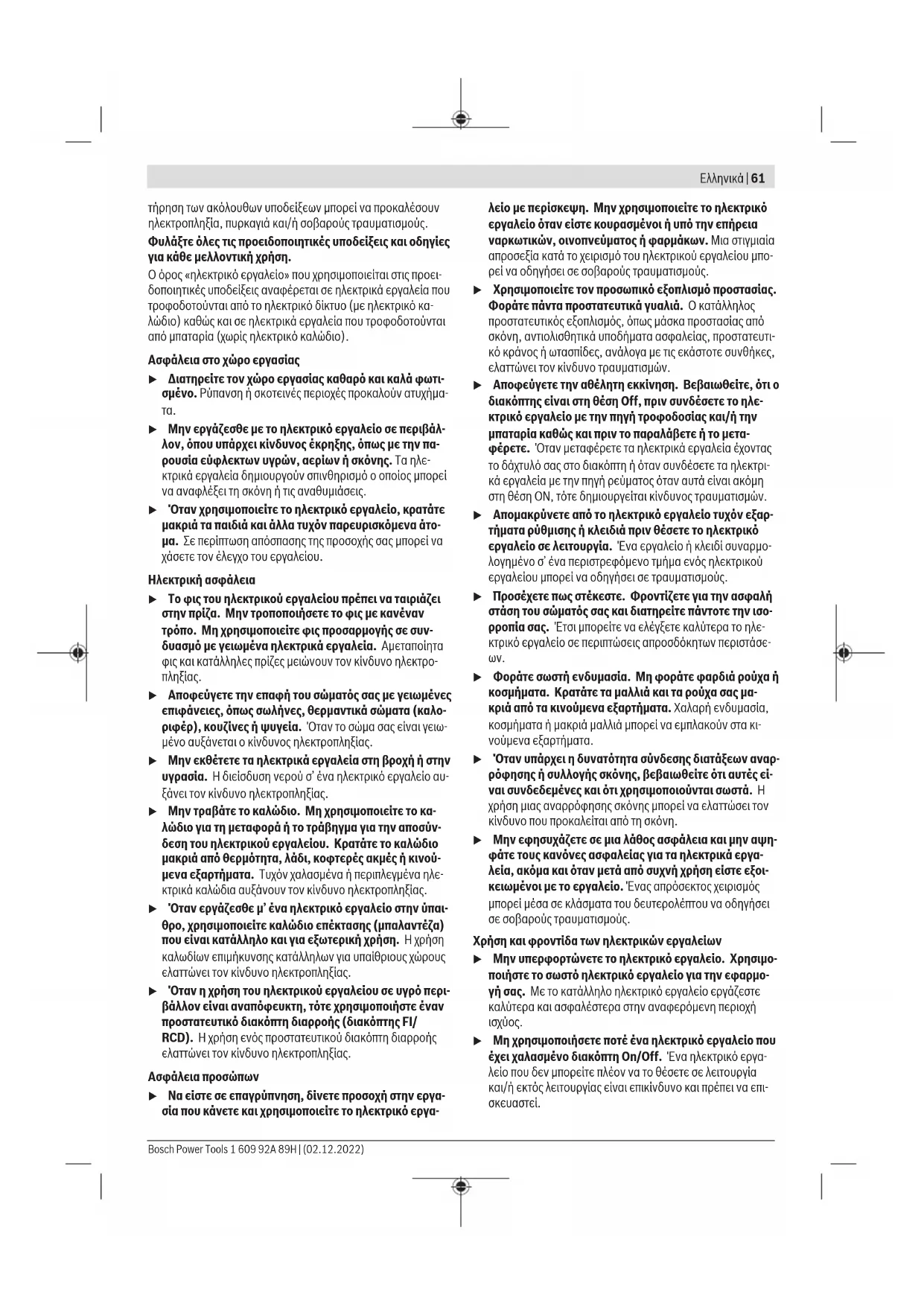

Διαβάστε όλες τις υποδείξεις ασφα- λείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ- νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την 1 609 92A 89H | (02.12.2022) Bosch Power ToolsΕλληνικά | 61 τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτι- σμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήμα-

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την πα- ρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλε- κτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο- μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συν- δυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το κα- λώδιο για τη μεταφορά ή το τράβηγμα για την αποσύν- δεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινού- μενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλε- κτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαι- θρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργα- σία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργα- λείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτι- κό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλε- κτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρι- κά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρ- τήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμο- λογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισο- ρροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλε- κτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσε-

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μα- κριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κι- νούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρ- ρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές εί- ναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψη- φάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργα- λεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοι- κειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμο- ποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμο- γή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργα- λείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επι-

Bosch Power Tools 1 609 92A 89H | (02.12.2022)62 | Ελληνικά u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιού- νται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοι- κειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευ- θυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάστα- ση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού ερ- γαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλε- κτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρι- κών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθη- ρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνή- σια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Προειδοποιήσεις ασφάλειας για δράπανα Οδηγίες ασφαλείας για όλες τις εργασίες u Χρησιμοποιείτε προστασία ακοής κατά το τρύπημα με κρούση. Η έκθεση στον θόρυβο μπορεί να προκαλέσει απώλεια της ακοής. u Χρησιμοποιήστε την(τις) πρόσθετη(ες) χειρολαβή(ές). Η απώλεια του ελέγχου μπορεί να προκαλέσει τραυματισμό. u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επι- φάνειες λαβής, όταν εκτελείτε μια εργασία, κατά την οποία το εξάρτημα κοπής ή τα εξαρτήματα σύνδεσης μπορεί να έρθουν σε επαφή με κρυμμένη καλωδίωση ή με το ίδιο του το καλώδιο. Εάν το εξάρτημα κοπής ή τα εξαρτήματα σύνδεσης ακουμπήσει έναν ηλεκτροφόρο αγω- γό μπορεί τα ακάλυπτα μεταλλικά μέρη του ηλεκτρικού ερ- γαλείου να τεθούν υπό τάση και να προκαλέσουν ηλεκτρο- πληξία στον χειριστή. Οδηγίες ασφαλείας όταν χρησιμοποιείτε μακριά τρυπάνια u Ποτέ μην εργάζεστε με μεγαλύτερη ταχύτητα από τη μέγιστη ονομαστική ταχύτητα του τρυπανιού. Σε μεγα- λύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν επι- τρέπεται να περιστρέφεται ελεύθερα χωρίς επαφή με το επεξεργαζόμενο κομμάτι, με αποτέλεσμα τον τραυματισμό. u Ξεκινάτε πάντοτε το τρύπημα σε χαμηλή ταχύτητα και με την άκρη του τρυπανιού σε επαφή με το επεξεργα- ζόμενο κομμάτι. Σε μεγαλύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν επιτρέπεται να περιστρέφεται ελεύ- θερα χωρίς επαφή με το επεξεργαζόμενο κομμάτι, με απο- τέλεσμα τον τραυματισμό. u Εφαρμόστε την πίεση σε απευθείας γραμμή με το τρυ- πάνι και μην ασκείτε υπερβολική πίεση.Τα τρυπάνια μπορεί να λυγίσουν, προκαλώντας θραύση ή την απώλεια του ελέγχου, με αποτέλεσμα τον τραυματισμό. Πρόσθετες υποδείξεις ασφάλειας u Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο, όταν το εξάρτημα μπλοκάρει. Να είστε προετοιμασμένοι για υψηλές ροπές αντίδρασης, οι οποίες προκαλούν ανάδραση. Το εξάρτημα μπλοκάρει, όταν το ηλεκτρικό ερ- γαλείο υπερφορτωθεί ή μαγκωθεί στο επεξεργαζόμενο κομ-

u Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το σφίξι- μο και λύσιμο των βιδών μπορούν να εμφανιστούν για λίγο υψηλές ροπές αντίδρασης. u Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργα- ζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέρ- γειας. Ηεπαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγμα- τα ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία. u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό ερ- γαλείο, προτού το εναποθέσετε. Το τοποθετημένο εξάρ- τημα μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού εργαλείου. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. 1 609 92A 89H | (02.12.2022) Bosch Power ToolsΕλληνικά | 63 Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για τρύπημα με κρούση σε τούβλα, μπετόν και πέτρωμα καθώς και για τρύπημα σε ξύλο, μέταλλο και συνθετικό υλικό και κεραμικά. Τα εργαλεία με ηλεκτρονική ρύθμιση και δεξιά και αριστερή περιστροφή είναι επίσης κατάλληλα για βίδωμα και σπειροτόμηση. Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. (1)

(2) Μπροστινός δακτύλιος (3) Πίσω δακτύλιος (4) Διακόπτης αλλαγής λειτουργίας «Τρύπημα/Τρύπημα με

(5) Διακόπτης αλλαγής της φοράς περιστροφής (6) Πλήκτρο ακινητοποίησης του διακόπτη On/Off (7) Διακόπτης On/Off (8) Τροχίσκος προεπιλογής του αριθμού στροφών (9) Πρόσθετη λαβή (μονωμένη επιφάνεια λαβής)

(10) Χειρολαβή (μονωμένη επιφάνεια λαβής) (11) Οδηγός βάθους

(14) Υποδοχή συγκράτησης κατσαβιδόλαμας γενικής χρή-

(16) Κλειδί εσωτερικού εξαγώνου

(17) Γερμανικό κλειδί

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν πε- ριέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτη-

του εμπορίου (δε συμπεριλαμβάνεται στα υλικά παράδοσης) Τεχνικά στοιχεία

Κρουστικό δράπανο GSB 1600 RE Κωδικός αριθμός 3601B282.. Ονομαστική ισχύς W 750 μέγιστη ισχύς W 456 Αριθμός στροφών χωρίς φορ-

Αριθμός κρούσεων min

Ονομαστική ροπή στρέψης Nm 2.1 Διάμετρος λαιμού άξονα mm 43 Μέγιστη διάμετρος τρυπήματος – Μπετόν mm 16 – Χάλυβας mm 12

Κρουστικό δράπανο GSB 1600 RE – Ξύλο mm 25 Έλεγχος του αριθμού στρο-

Δεξιόστροφα/αριστερόστρο-

Περιοχή σύσφιγξης τσοκ mm 1,5–13

EPTA-Procedure01:2014 kg 1,8 Κατηγορία προστασίας / II Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκ- δόσεις αυτά τα στοιχεία μπορεί να διαφέρουν. Η συσκευή πληροί τις απαιτήσεις IEC 61000-3-11 και υπόκει- ται σε σύνδεση υπό όρους. Η συσκευή μπορεί να οδηγήσει σε περιστασιακές διακυμάνσεις τάσης υπό δυσμενείς συνθήκες ισχύος. Η σύνθετη αντίσταση αυτής της συσκευής έχει οριστεί ως Z actual =Ω. Ο χρήστης πρέπει να βεβαιωθεί, ότι το σημείο σύνδεσης, με τη σύνθετη αντίσταση Z max , στο οποίο πρέπει να συνδεθεί η συσκευή, πληροί την απαίτηση σύνθετης αντίστα- σης: Z actual

max . Εάν η Z max είναι άγνωστη, προσδιορίστε τη

max σε συνεννόηση με τον προμηθευτή δικτύου ή την αρχή προμήθειας. Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου υπολογισμένες κατά EN62841-2-1. Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίε- σης 100dB(A), στάθμη ηχητικής ισχύος 111dB(A). Ανα- σφάλεια K=5dB. Φοράτε προστασία ακοής! Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατάEN62841-2-1: Τρύπημα σε μέταλλο: a

Τρύπημα με κρούση σε μπετόν: a

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που ανα- φέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιη- θούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Εί- ναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπο- μπής κραδασμών και θορύβου. Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής θορύ- βου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού ερ- γαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησι- μοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χω- ρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει ση- μαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολι- κή διάρκεια του χρόνου εργασίας. Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύ- βου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κα- τά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιη- μένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησι- Bosch Power Tools 1 609 92A 89H | (02.12.2022)64 | Ελληνικά μοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προ- στασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλεί- ου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζε- στών των χεριών, οργάνωση της εκτέλεσης των διάφορων ερ-

Συναρμολόγηση u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Πρόσθετη λαβή (βλέπε εικόναA) u Χρησιμοποιείτε το ηλεκτρικό εργαλείο σας μόνο με την πρόσθετη λαβή (9). Μπορείτε να στρέψετε την πρόσθετη λαβή (9) κατά βούληση, για την επίτευξη μιας ασφαλούς και ξεκούραστης στάσης εργα-

Γυρίστε το κάτω μέρος της πρόσθετης λαβής (9) ενάντια στη φορά των δεικτών του ρολογιού και τοποθετήστε τον οδηγό βάθους (11). Τραβήξτε έξω τον οδηγό βάθους(11) τόσο, ώστε η απόσταση μεταξύ της μύτης του τρυπανιού και της άκρης του οδηγού βάθους (11) να αντιστοιχεί στο επιθυμητό βάθος τρυπήμα- τοςX. Μετά σφίξτε ξανά το κάτω μέρος της πρόσθετης λαβής(9) προς τη φορά των δεικτών του ρολογιού σταθερά. Οι ραβδώσεις στον οδηγό βάθους (11) πρέπει να δείχνουν προς τα πάνω. Αλλαγή εξαρτημάτων u Κατά την αλλαγή των εξαρτημάτων φοράτε προστατευ- τικά γάντια. Το τσοκ μπορεί να ζεσταθεί υπερβολικά όταν εργάζεσθε συνεχώς και για πολύ χρόνο. Ταχυτσόκ (βλέπε εικόνα B) Κρατήστε τον πίσω δακτύλιο (3) του ταχυτσόκ (1) σταθερά και γυρίστε τον μπροστινό δακτύλιο (2) στη φορά περιστροφής ➊, μέχρι να μπορεί να τοποθετηθεί το εξάρτημα. Τοποθετήστε το

Κρατήστε τον πίσω δακτύλιο (3) του ταχυτσόκ (1) σταθερά και γυρίστε τον μπροστινό δακτύλιο (2) στη φορά περιστροφής ➋ δυνατά με το χέρι, μέχρι να ακουστεί ένα κλικ. Το τσοκ ασφαλί- ζεται έτσι αυτόματα. Η ασφάλιση λύνεται πάλι, όταν, για να αφαιρέσετε το εξάρτη- μα, γυρίσετε τον μπροστινό δακτύλιο (2) στην αντίθετη φορά. Γραναζωτό τσοκ (βλέπε εικόνα C) Ανοίξτε το γραναζωτό τσοκ (13), περιστρέφοντας, ώσπου να μπορεί το εξάρτημα να τοποθετηθεί. Τοποθετήστε το εξάρτη-

Τοποθετήστε το κλειδί του τσοκ (12) στις αντίστοιχες τρύπες του γραναζωτού τσοκ (13) και σφίξτε το εξάρτημα ομοιόμορ-

Εξαρτήματα βιδώματος (βλέπε εικόνα D) Σε περίπτωση χρήσης κατσαβιδόλαμων (15) πρέπει να χρησι- μοποιείτε πάντοτε μια υποδοχή κατσαβιδόλαμας γενικής χρή- σης (14). Χρησιμοποιείτε πάντοτε κατσαβιδόλαμες κατάλλη- λες για την κεφαλή της εκάστοτε βίδας. Για βίδωμα θέτετε τον διακόπτη αλλαγής λειτουργίας «Τρύπη- μα/τρύπημα με κρούση» (4) πάντοτε στο σύμβολο «Τρύπη-

Αλλαγή τσοκ Αποσυναρμολόγηση του τσοκ (βλέπε εικόνα E) Για την αποσυναρμολόγηση του ταχυτσόκ (1) σφίξτε ένα κλει- δί εσωτερικού εξαγώνου (16) στο ταχυτσόκ (1) και εφαρ- μόστε ένα γερμανικό κλειδί (17) (SW 14 mm) στην επιφάνεια εφαρμογής κλειδιού του άξονα κίνησης. Ακουμπήστε το ηλεκτρικό εργαλείο πάνω σε μια σταθερή επι- φάνεια, π.χ. έναν πάγκο εργασίας. Κρατήστε το γερμανικό κλειδί (17) σταθερά και λύστε το ταχυτσόκ (1), περιστρέφο- ντας το κλειδί εσωτερικού εξαγώνου (16) στη φορά περιστρο- φής ➊. Ένα μαγκωμένο ταχυτσόκ λύνεται με ένα ελαφρό χτύ- πημα στο μακρύ στέλεχος του κλειδιού εσωτερικού εξαγώνου (16). Απομακρύνετε το κλειδί εσωτερικού εξαγώνου από το ταχυτσόκ και ξεβιδώστε εντελώς το ταχυτσόκ. Η αποσυναρμολόγηση του γραναζωτού τσοκ (13) πραγματο- ποιείται με τον ίδιο τρόπο, όπως περιγράφονται για το ταχυ-

Συναρμολόγηση του τσοκ (βλέπε εικόνα F) Η συναρμολόγηση του ταχυτσόκ/του γραναζωτού τσοκ διε- ξάγεται με αντίστροφη φορά. Το τσοκ πρέπει να σφίξει με μια ροπή σύσφιγξης περίπου 33–39Nm. Αναρρόφηση σκόνης/γρεζιών Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η ει- σπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν πα- ρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα. 1 609 92A 89H | (02.12.2022) Bosch Power ToolsΕλληνικά | 65

u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζεται με τα στοιχεία πάνω στην πινακίδα τύπου του ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική τάση 230V λειτουργούν και με τάση 220V. Ρύθμιση της φοράς περιστροφής (βλέπεεικόνεςG–H) u Πατήστε τον διακόπτη αλλαγής της φοράς περιστροφής(5) μόνο σε περίπτωση ακινητοποιη- μένου ηλεκτρικού εργαλείου. Με τον διακόπτη αλλαγής της φοράς περιστροφής(5) μπορεί- τε να αλλάξετε τη φορά περιστροφής του ηλεκτρικού εργαλεί- ου. Με πατημένο τον διακόπτη On/Off(7) αυτό δεν είναι όμως

Δεξιόστροφα: Για τρύπημα και βίδωμα βιδών σπρώξτε τον διακόπτη αλλαγής φοράς περιστροφής(5) στην αριστερή πλευρά προς τα κάτω και ταυτόχρονα στη δεξιά πλευρά προς

Αριστερόστροφα: Για το λύσιμο ή το ξεβίδωμα βιδών και πα- ξιμαδιών σπρώξτε τον διακόπτη αλλαγής φοράς περιστροφής(5) στην αριστερή πλευρά προς τα επάνω και ταυτόχρονα στη δεξιά πλευρά προς τα κάτω. Ρύθμιση του τρόπου λειτουργίας Τρύπημα και βίδωμα Θέστε τον διακόπτη αλλαγής λειτουργίας (4) στο σύμβολο «Τρύπημα». Τρύπημα με κρούση Θέστε τον διακόπτη αλλαγής λειτουργίας (4) στο σύμβολο «Τρύπημα με κρούση». Ο διακόπτης αλλαγής λειτουργίας (4) ασφαλίζει αισθητά και μπορεί να πατηθεί επίσης και με τον κινητήρα σε λειτουργία. Ενεργοποίηση/απενεργοποίηση Για τη θέση σε λειτουργία του ηλεκτρικού εργαλείου πατήστε τον διακόπτη On/Off (7) και κρατήστε τον πατημένο. Για την ακινητοποίηση του πατημένου διακόπτη On/Off (7) πατήστε το πλήκτρο ακινητοποίησης (6). Για την απενεργοποίηση του ηλεκτρικού εργαλείου αφήστε τον διακόπτη On/Off (7) ελεύθερο ή όταν είναι κλειδωμένος με το πλήκτρο ακινητοποίησης (6), πατήστε σύντομα τον δια- κόπτη On/Off (7) και αφήστε τον μετά ελεύθερο. Ρύθμιση αριθμού στροφών/κρούσεων Μπορείτε να ρυθμίσετε συνεχώς τον αριθμό στροφών/κρούσε- ων του ενεργοποιημένου ηλεκτρικού εργαλείου, ανάλογα με την πίεση που ασκείτε στον διακόπτη On/Off (7). Ελαφριά πίεση του διακόπτη On/Off (7) έχει σαν αποτέλεσμα έναν χαμηλό αριθμό στροφών/κρούσεων. Ο αριθμός στρο- φών/κρούσεων αυξάνει με αύξηση της πίεσης του διακόπτη. Προεπιλογή αριθμού στροφών/κρούσεων Με τον τροχίσκο ρύθμισης της προεπιλογής του αριθμού στρο- φών (8) μπορείτε να προεπιλέξετε τον απαιτούμενο αριθμό στροφών/κρούσεων επίσης και κατά τη διάρκεια της λειτουργί-

Ο απαραίτητος αριθμός στροφών/κρούσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να εξακριβωθεί με πρακτική δοκιμή. Υποδείξεις εργασίας u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. u Τοποθετείτε το ηλεκτρικό εργαλείο μόνο απενεργοποι- ημένο πάνω στο παξιμάδι/στη βίδα. Τα περιστρεφόμενα εξαρτήματα μπορεί να γλιστρήσουν. Μετά από εργασία μεγαλύτερης χρονικής διάρκειας με μικρό αριθμό στροφών για να κρυώσει το ηλεκτρικό εργαλείο, πρέπει να το αφήσετε περίπου 3 λεπτά να λειτουργεί στον μέγιστο αριθμό στροφών χωρίς φορτίο. Για να τρυπήσετε πλακίδια, θέστε τον διακόπτη αλλαγής λει- τουργίας (4) στο σύμβολο «Τρύπημα». Μόλις ξετρυπήσετε το πλακίδιο, θέστε τον διακόπτη στο σύμβολο «Χτύπημα με κρού- ση» για να συνεχίσετε το τρύπημα με κρούση. Για την εργασία σε μπετόν, πέτρες και τοίχους χρησιμοποιήστε τρυπάνια από σκληρομέταλλο. Κατά το τρύπημα σε μέταλλο χρησιμοποιείτε μόνο άψογα, τρο- χισμένα τρυπάνια HSS (HSS = υψηλής ισχύος χάλυβας γρήγο- ρης κοπής). Το πρόγραμμα εξαρτημάτων Bosch εξασφαλίζει την αντίστοιχη ποιότητα. Με τη συσκευή τροχίσματος τρυπανιών (εξάρτημα) μπορείτε να τροχίσετε ξεκούραστα τα ελικοειδή τρυπάνια με μια διάμε- τρο από 2,5-10 mm. Για την εκτέλεση ιδιαίτερα ακριβών εργασιών χρησιμοποιείτε μια βάση δραπάνου (ειδικό εξάρτημα). Με τη μέγκενη, που προσφέρεται σαν ειδικό εξάρτημα, σφίγ- γετε ασφαλώς το υπό κατεργασία τεμάχιο. Αυτό εμποδίζει το στριφογύρισμα του υπό κατεργασία τεμαχίου και τους κινδύ- νους που απορρέουν απ’ αυτό. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αε- ρισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να απο- φευχθεί έτσι κάθε κίνδυνος της ασφάλειας. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- Bosch Power Tools 1 609 92A 89H | (02.12.2022)66 | Türkçe λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.
