РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSB 1600 RE BOSCH

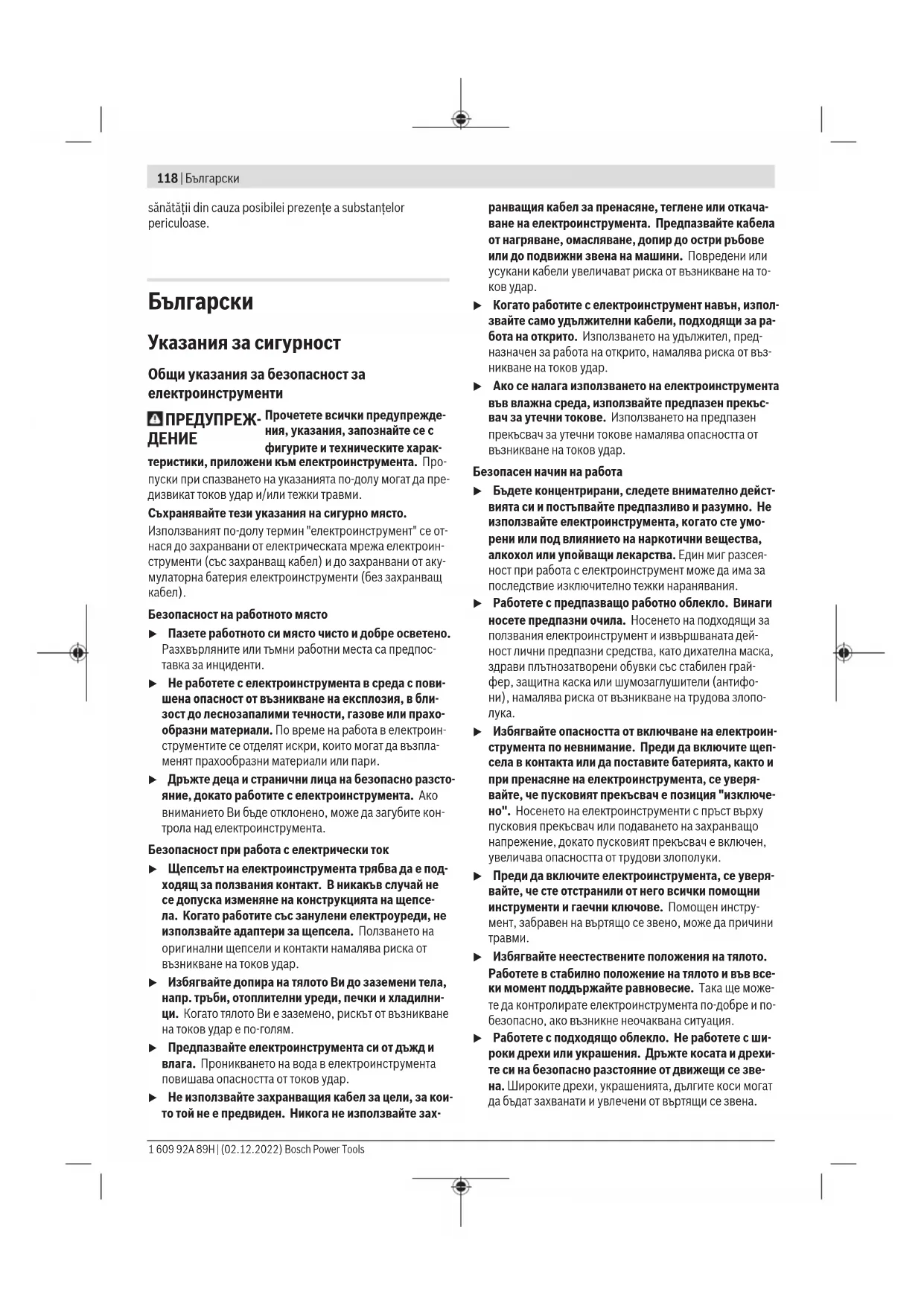

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. 1 609 92A 89H | (02.12.2022) Bosch Power ToolsБългарски | 119 u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Предупреждения за безопасност за

Инструкции за безопасност за всякакви дейности u Носете защита за ушите при ударно пробиване. Из- лагането на шум може да причини загуба на слуха. u Използвайте спомагателната дръжка(и). Загубата на контрол може да причини персонално нараняване. u Когато изпълнявате операция, при която съществу- ва опасност работният инструмент или фиксаторите могат да засегнат скрити под повърхността провод- ници под напрежение или захранващия кабел, до- пирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт на реже- щия инструмент или фиксатора с проводник под нап- режение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар. Инструкции за безопасност при използване на дълги

u Никога не работете при по-висока от максималната скорост за бургията. При по-високи скорости бургия- та може да се огъне, ако й се позволи да се върти сво- бодно без контакт с детайла, а това може да доведе до персонално нараняване. u Винаги стартирайте пробиване при ниски скорости и с върха на бургията в контакт с детайла. При по- високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване. u Прилагайте натиск само по права линия към бурги- ята и не натискайте твърде много.Бургиите могат да се огънат и това да доведе до счупване или загуба на контрол, водещо до персонално нараняване. Допълнителни указания за безопасност u Ако работният инструмент се заклини, незабавно изключвайте електроинструмента. Бъдете подгот- вени за големи реакционни моменти, които предиз- викват откат. Работният инструмент блокира, ако електроинструментът се претовари или се заканти в обработвания детайл. Bosch Power Tools 1 609 92A 89H | (02.12.2022)120 | Български u Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат сил- ни реакционни моменти. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за ударно пробива- не в зидария, бетон и каменни материали, както и за про- биване в дървесни материали, метали, керамични мате- риали и пластмаси. Електроинструменти с електронно регулиране и дясна/лява посока на въртене са подходя- щи също и за завиване/развиване. Изобразени елементи Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната

(1) Бързозатегателен патронник

(2) Предна втулка (3) Задна втулка (4) Превключвател "Пробиване/ударно пробиване" (5) Превключвател за посоката на въртене (6) Застопоряващ бутон за пусковия прекъсвач (7) Пусков прекъсвач (8) Колело за регулиране за предварителен избор на

(9) Спомагателна ръкохватка (изолирана повърхност за захващане)

(10) Ръкохватка (изолирана повърхност за захващане) (11) Дълбочинен ограничител

(13) Патронник със зъбен венец

(14) Универсален държач битове

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

стандартен инструмент (не е включен в окомплектовка-

W 750 Макс. полезна мощност W 456 Обороти на празен ход min

Номинален въртящ момент Nm 2.1 Диаметър на шийката mm 43 Макс. диаметър на отвора – Бетон mm 16 – Стомана mm 12 – Дърво mm 25 Управление на скоростта на

Въртене надясно/наляво ● Диапазон на захващаните в патронника работни инст-

mm 1,5–13 Тегло съгласно EPTA-Procedure01:2014 kg 1,8 Клас на защита / II Данните важат за номинално напрежение [U] от 230 V. При откло- няващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Устройството отговаря на изискванията на IEC 61000-3-11 и е обект на условно свързване. Устройство- то може да доведе до временни колебания в напрежение- то при неблагоприятни условия на електрозахранване. Импедансът на това устройство е настроен на Z actual

Потребителят трябва да гарантира, че точката на свързва- не с импеданс Z max , към която устройството трябва да се 1 609 92A 89H | (02.12.2022) Bosch Power ToolsБългарски | 121 включи, отговаря на изискването за импеданс:

консултация с електрозахранващата компания или отго- ворния орган. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-1. РавнищетоА на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 100dB(A); мощност на звука 111dB(A). Неопределеност K=5dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноEN62841-2-1: Пробиване в метал: a

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Спомагателна ръкохватка (вж.фиг.A) u Използвайте Вашия електроинструмент само с мон- тирана спомагателна ръкохватка (9). Можете да завъртите спомагателната ръкохватка(9) до произволна позиция, за да работите в сигурна и удобна

Завъртете долната ръкохватка на спомагателната ръкох- ватка (9) обратно на часовниковата стрелка и поставете дълбочинния ограничител (11). Издърпайте дълбочинния ограничител(11) толкова, че разстоянието между върха на свредлото и върха на дъл- бочинния ограничител(11) да е равно на желаната дъл- бочина на пробивания отвор X. След това отново затегнете долната ръкохватка на спома- гателната ръкохватка (9) по посока на часовника. Накатената повърхност на дълбочинния ограничител (11) трябва да е от горната страна. Смяна на работния инструмент u При смяна на работния инструмент работете с предпазни ръкавици. При продължителна работа пат- ронникът може да се нагорещи силно. Патронник за бързо захващане (вж. фиг. B) Задръжте здраво задната втулка (3) на бързозатегател- ния патронник (1) и завъртете предната втулка (2) по по- сока на въртене ➊, докато инструментът може да бъде вкаран. Вкарайте инструмента. Задръжте здраво задната втулка (3) на бързозатегател- ния патронник (1) и завъртете силно на ръка предната втулка (2) по посока на въртене ➋, докато чуете прещ- ракване на захващащия механизъм. Така патронникът ав- томатично захваща работния инструмент. Инструментът се освобождава, когато завъртите предна- та втулка (2) в противоположна посока. Патронник със зъбен венец (вж.фигC) Чрез завъртане наляво отворете патронника със зъбен венец (13), толкова, че работният инструмент да може да бъде поставен. Вкарайте инструмента. Вкарайте ключа за патронник (12) в предвидените за целта отвори на патронника (13) и затегнете работния ин- струмент равномерно, като използвате всички отвори. Винтови инструменти (вж. фиг. D) При работа с битове (15) трябва винаги да използвате универсално гнездо (14). Използвайте само битове, под- ходящи за главите на винтовете. За завинтване поставяйте превключвателя "Пробиване/ ударно пробиване" (4) винаги на символа "Пробиване". Смяна на патронника Демонтаж на патронника (вж.фиг.E) За демонтиране на патронника за бързо захващане (1) затегнете шестостенен ключ (16) в патронника за бързо захващане (1) и захванете скосените повърхности на ва- ла на електроинструмента с гаечен ключ (17) (размер 14). Поставете електроинструмента върху стабилна повърх- ност, напр. работен тезгях. Задръжте здраво гаечния ключ (17) и разхлабете патронника за бързо захващане (1) чрез въртене на шестостенния ключ (16) в посока ➊. Затегнат патронник за бързо захващане се разхлабва с лек удар върху дългата част на шестостенния ключ (16). Bosch Power Tools 1 609 92A 89H | (02.12.2022)122 | Български Извадете шестостенния ключ от патронника за бързо зах- ващане и развийте патронника докрай. Демонтажът на патронника със зъбен венец (13) се из- вършва по същия начин, както е описано за патронника за бързо захващане. Монтаж на патронника (вж.фиг.F) Монтирането на патронника за бързо захващане/патрон- ника със зъбен венец се извършва в обратна последова-

Патронникът трябва да бъде затегнат с мо- мент на затягане прибл. 33–39Nm. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация u Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва съответства на данните, изписани на табел- ката на електроинструмента. Уреди, обозначени с 230V, могат да бъдат захранвани и с напрежение 220V. Регулиране на посоката на въртене (вж. фиг.G–H) u Задействайте превключвателя за посоката на въртене(5) само когато електроинструментът е в

С помощта на превключвателя(5) можете да сменяте по- соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач(7). Въртене надясно: За пробиване и завиване на винтове преместете превключвателя за посоката на въртене(5) от лявата страна нагоре и едновременно от дясната стра-

Въртене наляво: За развиване на винтове и гайки пре- местете превключвателя за посоката на въртене(5) от лявата страна надолу и едновременно от дясната страна

Избор на режима на работа Пробиване и завиване Поставете превключвателя (4) на символа "Пробиване". Ударно пробиване Поставете превключвателя (4) на символа "Ударно пробиване". Превключвателят (4) попада в позиция с отчетливо прещракване и може да бъде превключван и при рабо- тещ електродвигател. Включване и изключване За включване на електроинструмента натиснете и зад- ръжте пусковия прекъсвач (7). За застопоряване на натиснатия пусков прекъсвач (7) натиснете бутона (6). За изключване на електроинструмента отпуснете пуско- вия прекъсвач (7), съответно ако е застопорен с бутона (6), първо натиснете краткотрайно и след това отпуснете пусковия прекъсвач (7). Регулиране на скоростта на въртене/честотата на

В зависимост от силата на натискане на пусковия прекъс- вач (7) можете безстепенно да регулирате скоростта на въртене/честотата на ударите на работещия електроинст-

Лекият натиск върху пусковия прекъсвач (7) предизвик- ва малка скорост на въртене/ниска честота на ударите. С увеличаване на натиска се увеличава и скоростта на вър- тене, респ. честотата на ударите. Предварителен избор на скоростта на въртене/ честотата на ударите С потенциометъра (8) можете да установите необходима- та скорост на въртене/честота на ударите също и по вре- ме на работа. Необходимата скорост на въртене/честота на ударите за- виси от обработвания материал и работните условия и може да бъде определена с изпробване. Указания за работа u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. 1 609 92A 89H | (02.12.2022) Bosch Power ToolsМакедонски | 123 След продължителна работа с ниска честота на вибрации- те трябва да охладите електроинструмента, като го оста- вите да работи на празен ход прибл. 3минути с макси- мална честота на вибрациите. За пробиване на плочки поставете превключвателя (4) на символа "Пробиване". След пробиването на плочката поставете превключвателя на символа "Ударно пробива- не" и работете с удар. При пробиване на бетон, каменни материали и зидария използвайте свредла с твърдосплавни пластини. При пробиване на метал използвайте само отлично зато- чени свредла в безукорно състояние от бързорезна сто- мана (обозначени с HSS = High Speed Steel). Съответното качество ви гарантира програмата за допълнителни прис- пособления Bosch. С уреда за заточване на бургии (принадлежност) можете да заточвате без усилия спирални бургии с диаметър 2,5–10 mm. При необходимост от голяма точност използвайте стенд за пробиване (не е включен в окомплектовката). Менгемето, което можете да закупите допълнително, поз- волява сигурното застопоряване на обработвания де- тайл. Така се предотвратява увличането на обработвания детайл от въртящия се работен инструмент и травмите, причинени от него. Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве.

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
