INSTRUKCJA OBSŁUGI GSB 1600 RE BOSCH

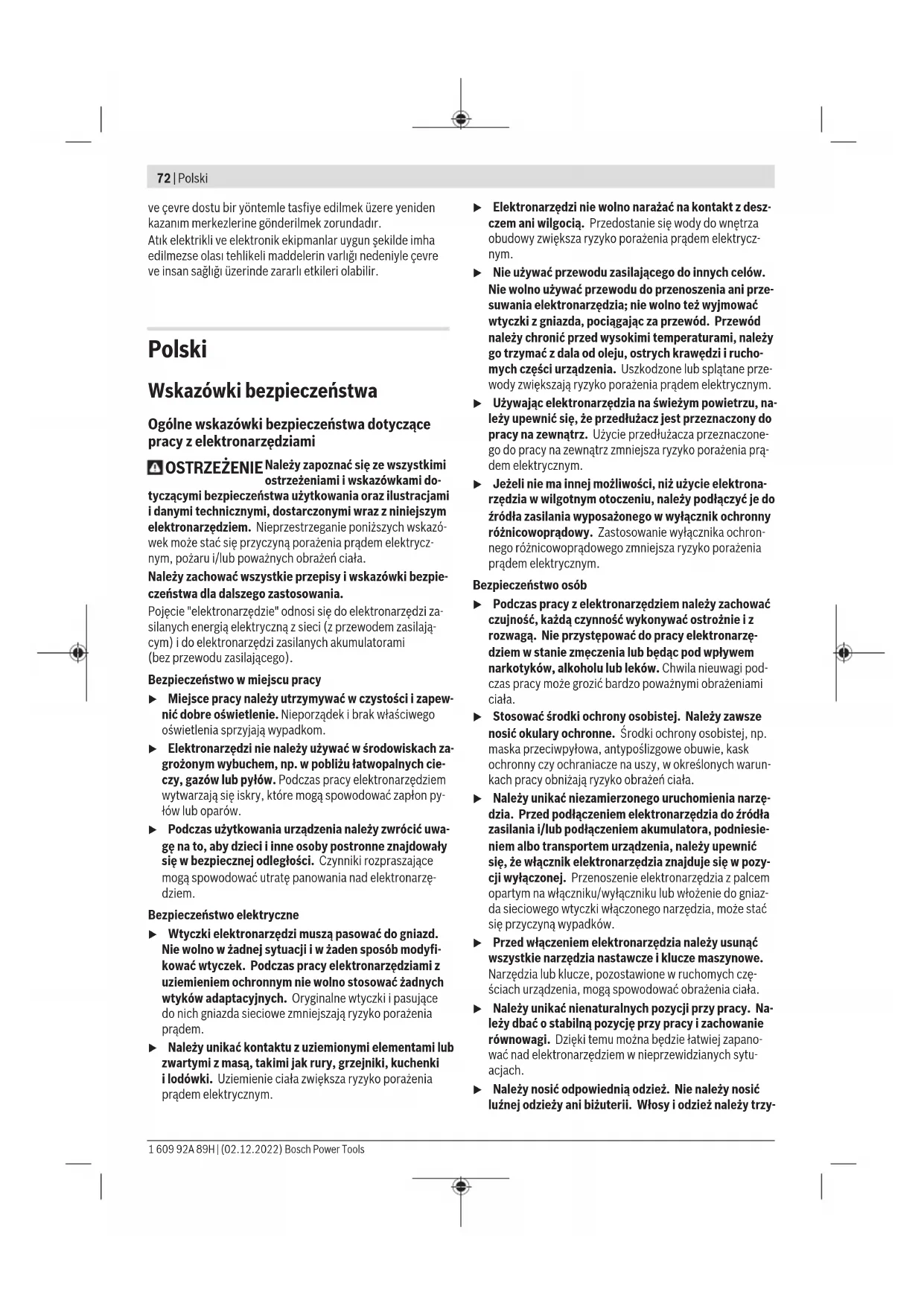

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA Tel.: +903223599710 -3521379 Fax: +903223591323 E-mail: isiklar@isiklarelektrik.com Diğer servis adreslerini şurada bulabilirsiniz: www.bosch-pt.com/serviceaddresses Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir. Elektrikli el aletlerini evsel çöplerin içine atmayın! Sadece AB ülkeleri için: Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak Bosch Power Tools 1 609 92A 89H | (02.12.2022)72 | Polski ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır. Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir. Polski Wskazówki bezpieczeństwa Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do- tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazó- wek może stać się przyczyną porażenia prądem elektrycz- nym, pożaru i/lub poważnych obrażeń ciała. Należy zachować wszystkie przepisy i wskazówki bezpie- czeństwa dla dalszego zastosowania. Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za- silanych energią elektryczną z sieci (z przewodem zasilają- cym) i do elektronarzędzi zasilanych akumulatorami (bezprzewodu zasilającego). Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie- czy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon py- łów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwa- gę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzę- dziem. Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi- kować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki ilodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z desz- czem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycz- nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze- suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać zdala od oleju, ostrych krawędzi i rucho- mych części urządzenia. Uszkodzone lub splątane prze- wody zwiększają ryzyko porażenia prądem elektrycznym. u Używając elektronarzędzia na świeżym powietrzu, na- leży upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczone- go do pracy na zewnątrz zmniejsza ryzyko porażenia prą- dem elektrycznym. u Jeżeli nie ma innej możliwości, niż użycie elektrona- rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochron- nego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym. Bezpieczeństwo osób u Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzę- dziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi pod- czas pracy może grozić bardzo poważnymi obrażeniami ciała. u Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warun- kach pracy obniżają ryzyko obrażeń ciała. u Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesie- niem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozy- cji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniaz- da sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków. u Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione wruchomych czę- ściach urządzenia, mogą spowodować obrażenia ciała. u Należy unikać nienaturalnych pozycji przy pracy. Na- leży dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapano- wać nad elektronarzędziem w nieprzewidzianych sytu- acjach. u Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzy- 1 609 92A 89H | (02.12.2022) Bosch Power ToolsPolski | 73 mać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. u Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upew- nić się, że są one podłączone i są prawidłowo stosowa- ne. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami. u Nie wolno dopuścić, aby rutyna, nabyta w wyniku czę- stej pracy elektronarzędziem, zastąpiła ścisłe prze- strzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia. Obsługa i konserwacja elektronarzędzi u Nie należy przeciążać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. u Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. u Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elek- tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe- go i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektro- narzędzia. u Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektrona- rzędzia w rękach nieprzeszkolonego użytkownika są nie- bezpieczne. u Elektronarzędzia i osprzęt należy utrzymywać w nie- nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonu- ją i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okolicz- ności, które mogą mieć wpływ na prawidłowe działa- nie elektronarzędzia. Uszkodzone części należy na- prawić przed użyciem elektronarzędzia. Wiele wypad- ków spowodowanych jest niewłaściwą konserwacją elek- tronarzędzi. u Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na- leży używać zgodnie z ich instrukcjami oraz uwzględ- niać warunki i rodzaj wykonywanej pracy. Wykorzysty- wanie elektronarzędzi do celów niezgodnych z ich prze- znaczeniem jest niebezpieczne. u Uchwyty i powierzchnie chwytowe powinny być za- wsze suche, czyste i niezabrudzone olejem ani sma- rem. Śliskie uchwyty i powierzchnie chwytowe nie po- zwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach. Serwis u Prace serwisowe przy elektronarzędziu mogą być wy- konywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. Zasady bezpieczeństwa podczas pracy z wiertarkami Zalecenia dotyczące bezpieczeństwa podczas wykonywania wszystkich prac u Podczas wiercenia z udarem należy stosować środki ochrony słuchu. Narażenie na hałas może stać się przy- czyną utraty słuchu. u Stosować rękojeść dodatkową lub rękojeści dodatko- we. Utrata kontroli może spowodować obrażenia ciała. u Podczas wykonywania prac, przy których narzędzie skrawające lub elementy mocujące mogłyby natrafić na ukryte przewody elektryczne lub na własny prze- wód zasilający, elektronarzędzie należy trzymać wy- łącznie za izolowane powierzchnie. Kontakt narzędzia skrawającego lub elementu mocującego z przewodem elektrycznym pod napięciem może spowodować przeka- zanie napięcia na nieizolowane części metalowe elektro- narzędzia, grożąc porażeniem prądem elektrycznym. Zalecenia dotyczące stosowania długich wierteł u Nigdy nie wolno pracować z prędkością większą niż maksymalna prędkość dla danego wiertła. Przy wyż- szych prędkościach wiertło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obrażeniami ciała. u Zawsze należy rozpoczynać wiercenie przy niskiej prędkości. Końcówka wiertła musi mieć kontakt z po- wierzchnią materiału. Przy wyższych prędkościach wier- tło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obra- żeniami ciała. u Nacisk należy wywierać wyłącznie w jednej linii z pra- cującym narzędziem roboczym. Nie należy wywierać nadmiernego nacisku.Wskutek zbyt dużej siły nacisku wiertła mogą się wyginać, co może prowadzić do ich zła- mania lub utraty kontroli nad narzędziem, i w efekcie spo- wodować obrażenia ciała. Dodatkowe wskazówki bezpieczeństwa u W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zabloko- wać w przypadku przeciążenia elektronarzędzia lub skrzy- wienia jego pozycji w obrabianym elemencie. Bosch Power Tools 1 609 92A 89H | (02.12.2022)74 | Polski u Elektronarzędzie należy mocno trzymać. Podczas do- kręcania i odkręcania wkrętów i śrub mogą okresowo wy- stąpić wysokie momenty reakcji. u Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu wurządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. u Należy używać odpowiednich detektorów w celu zlo- kalizowania instalacji lub zwrócić się o pomoc do lo- kalnego dostawcy usługi. Kontakt z przewodami znajdu- jącymi się pod napięciem może doprowadzić do powsta- nia pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szko- dy rzeczowe lub może spowodować porażenie elektrycz- ne. u Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze mo- że się zablokować idoprowadzić do utraty kontroli nad elektronarzędziem. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie- przestrzeganie wskazówek dotyczących bez- pieczeństwa izaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przewidziane jest do wiercenia z udarem w cegle, betonie i kamieniu, oraz do wiercenia w drewnie, me- talu, płytkach ceramicznych i tworzywach sztucznych. Urzą- dzenia z elektroniczną regulacją oraz z możliwością zmiany kierunku obrotów (prawo/lewo) są przystosowane również do wkręcania i gwintowania. Przedstawione graficznie komponenty Numeracja przedstawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie gra- ficznej. (1) Szybkozaciskowy uchwyt wiertarski

(2) Tuleja przednia (3) Tuleja tylna (4) Przełącznik „wiercenie/wiercenie udarowe” (5) Przełącznik kierunku obrotów (6) Przycisk blokady włącznika/wyłącznika (7) Włącznik/wyłącznik (8) Pokrętło wstępnego wyboru prędkości obrotowej (9) Rękojeść dodatkowa (powierzchnia izolowana)

(10) Rękojeść (powierzchnia izolowana) (11) Ogranicznik głębokości

(12) Klucz do uchwytu wiertarskiego

(14) Uniwersalny uchwyt do końcówek wkręcających

(15) Końcówka wkręcająca

(16) Klucz sześciokątny

(17) Klucz widełkowy

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt- kowania nie wchodzi w standardowy zakres dostawy. Kom- pletny asortyment wyposażenia dodatkowego można zna- leźć w naszym katalogu osprzętu.

Produkt dostępny w handlu (nie wchodzi w zakres dostawy) Dane techniczne Wiertarka Wiertarka udarowa GSB 1600 RE Numerkatalogowy 3601B282.. Moc nominalna W 750 Maks. moc wyjściowa W 456 Prędkość obrotowa bez ob- ciążenia min

Nominalny moment obroto-

Nm 2.1 Średnica szyjki wrzeciona mm 43 Maks. Ø wiercenia – beton mm 16 – stal mm 12 – drewno mm 25 Regulacja prędkości obroto- wej

Obroty w prawo/lewo ● Zakres mocowania uchwytu wiertarskiego mm 1,5–13 Waga zgodnie z EPTA-Procedure 01:2014 kg 1,8 Klasa ochrony / II Dane obowiązują dla napięcia znamionowego [U] 230V. Przy napię- ciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprzedawanych w niektórych krajach dane te mogą się róż- nić. Urządzenie spełnia wymagania normy IEC 61000-3-11 i podlega przyłączeniu warunkowemu. Przy niekorzystnych warunkach zasilania działanie urządzenia może prowadzić do sporadycznych wahań napięcia. Impedancja tego urzą- dzenia jest określona jako Z actual =Ω. Użytkownik musi za- pewnić, że gniazdo elektryczne o impedancji Z max , do którego będzie podłączone urządzenie, spełnia wymóg impedancji:

max . Jeżeli wartość Z max nie jest znana, należy ustalić wartość Z max w porozumieniu z operatorem sieci lub dostaw- cą energii elektrycznej. 1 609 92A 89H | (02.12.2022) Bosch Power ToolsPolski | 75 Informacje o emisji hałasu i drgań Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN62841-2-1. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycz- nego 100dB(A); poziom mocy akustycznej 111dB(A). Nie- pewność pomiaru K=5dB. Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kierun- ków) i niepewność pomiaru K oznaczone zgodnie zEN62841-2-1: Wiercenie w metalu: a

Wiercenie udarowe w betonie: a

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną proce- durą pomiarową i mogą zostać użyte do porównywania elek- tronarzędzi. Można ich także użyć do wstępnej oceny pozio- mu drgań i poziomu emisji hałasu. Podany poziom drgań i poziom emisji hałasu jest reprezenta- tywny dla podstawowych zastosowań elektronarzędzia. Je- żeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji ha- łasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowo- dować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, ma- jące na celu ochronę osoby obsługującej przed skutkami eks- pozycji na drgania, np.: konserwacja elektronarzędzia i na- rzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy. Montaż u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Rękojeść dodatkowa (zob. rys.A) u Elektronarzędzia należy używać wyłącznie z zamonto- waną rękojeścią dodatkową (9). Aby zająć stabilną i niemęczącą pozycję pracy, można do- wolnie przestawić rękojeść dodatkową(9). Odkręcić dolną część rękojeści dodatkowej (9) w kierunku przeciwnym do ruchu wskazówek zegara i zamocować ogra- nicznik głębokości (11). Wysunąć ogranicznik głębokości (11) na tyle, aby odległość pomiędzy końcówką wiertła a końcówką ogranicznika głębo- kości odpowiadała (11) żądanej głębokości wiercenia X. Następnie ponownie dokręcić dolną część rękojeści dodatkowej(9) w kierunku zgodnym z ruchem wskazówek zegara. Rowki na ograniczniku głębokości (11) muszą znajdować się od góry. Wymiana narzędzi roboczych u Do wymiany narzędzi roboczych należy używać ręka- wic ochronnych. Podczas dłuższej pracy uchwyt wiertar- ski może się mocno nagrzać. Szybkozaciskowy uchwyt wiertarski (zob. rys. B) Przytrzymać tuleję tylną (3) szybkozaciskowego uchwytu wiertarskiego (1) i obrócić tuleję przednią (2) w kierunku ➊ na tyle, aby możliwe było osadzenie narzędzia roboczego. Włożyć narzędzie robocze. Przytrzymać tuleję tylną (3) szybkozaciskowego uchwytu wiertarskiego (1) i ręką mocno obrócić tuleję przednią (2) w kierunku ➋, aż przestanie być słyszalne przeskakiwanie za- padek. Uchwyt wiertarski zostanie automatycznie zabloko- wany. Ponowne zwolnienie blokady następuje po obróceniu tulei przedniej (2) w przeciwnym kierunku w celu wyjęcia narze- dzia roboczego. Zębaty uchwyt wiertarski (zob. rys. C) Otworzyć zębaty uchwyt wiertarski (13) obracając go na ty- le, aby możliwe było osadzenie narzędzia roboczego. Włożyć narzędzie robocze. Włożyć klucz do uchwytu wiertarskiego (12) w odpowiednie otwory zębatego uchwytu wiertarskiego (13) i równomiernie zablokować narzędzie robocze. Narzędzia robocze do wkręcania (zob. rys. D) Podczas stosowania końcówek wkręcających (15) należy za- wsze używać uniwersalnego uchwytu do końcówek (14). Na- leży stosować wyłącznie końcówki wkręcające pasujące do łba wkręta. Przed rozpoczęciem wkręcania należy przestawić przełącz- nik „wiercenie / wiercenie z udarem” (4) na symbol „wierce- nie”. Wymiana uchwytu wiertarskiego Demontaż uchwytu wiertarskiego (zob. rys. E) Aby zdemontować szybkozaciskowy uchwyt wiertarski (1), należy osadzić klucz sześciokątny (16) w szybkozaciskowym uchwycie wiertarskim (1), a klucz widełkowy (17) (rozmiar klucza 14 mm) przyłożyć do przeznaczonego do tego celu miejsca na wrzecionie napędowym. Umieścić elektronarzędzie na stabilnym podłożu, na przy- kład na stole roboczym. Przytrzymać mocno klucz widełko- wy (17) i odkręcić szybkozaciskowy uchwyt wiertarski (1), obracając kluczem sześciokątnym (16) w kierunku ➊. Zbyt mocno dokręcony szybkozaciskowy uchwyt wiertarski moż- na poluzować, uderzając lekko w dłuższą końcówkę klucza sześciokątnego (16). Usunąć klucz sześciokątny z szybkoza- ciskowego uchwytu wiertarskiego i całkowicie odkręcić uchwyt. Bosch Power Tools 1 609 92A 89H | (02.12.2022)76 | Polski Demontaż zębatego uchwytu wiertarskiego (13) odbywa się w dokładnie taki sam sposób, jak opisano w instrukcji doty- czącej szybkozaciskowego uchwytu wiertarskiego. Montaż uchwytu wiertarskiego (zob. rys. F) Montaż uchwytu szybkozaciskowego uchwytu wiertarskie- go / zębatego uchwytu wiertarskiego następuje w odwrotnej kolejności. Uchwyt wiertarski należy dokręcić, stosując moment obrotowy ok. 33–39 Nm. Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minera- łów lub niektórych rodzajów metalu, mogą stanowić zagroże- nie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergicz- ne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Mate- riały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy przestrzegać aktualnie obowiązujących w danym kra- ju przepisów, regulujących zasady obróbki różnego rodzaju materiałów. u Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić. Praca Uruchamianie u Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia.Elektronarzędzia prze- znaczone do pracy pod napięciem 230V można przy- łączać również do sieci 220V. Ustawianie kierunku obrotów (zob. rys.G–H) u Przełącznik kierunku obrotów(5) wolno przestawiać wyłącznie przy wyłączonym elektronarzędziu. Za pomocą przełącznika obrotów(5) można zmienić kieru- nek obrotów elektronarzędzia. Przy naciśniętym włączniku/ wyłączniku(7) jest to jednak niemożliwe. Obroty w prawo: W celu wiercenia lub wkręcania należy przesunąć znajdujący się po lewej stronie przełącznik obrotów(5) w górę, a umieszczony po prawej stronie – rów- nocześnie do dołu. Obroty w lewo: Aby poluzować lub wykręcić wkręt/śrubę al- bo nakrętkę, należy przesunąć znajdujący się po lewej stro- nie przełącznik obrotów(5) w dół, a umieszczony po prawej stronie – równocześnie do góry. Ustawianie trybu pracy Wiercenie i wkręcanie Przestawić przełącznik (4) na symbol „wierce- nie”. Wiercenie udarowe Przestawić przełącznik (4) na symbol „Wierce- nie udarowe”. Przełącznik (4) zaskakuje w sposób wyczuwalny i może być przełączany także podczas pracy silnika. Włączanie/wyłączanie Aby włączyć elektronarzędzia, należy nacisnąć włącznik/wy- łącznik (7) i przytrzymać w tej pozycji. Aby zablokować naciśnięty włącznik/wyłącznik (7), należy nacisnąć przycisk blokady (6). Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy- łącznik (7) lub jeśli użyto przycisku blokady (6), nacisnąć krótko włącznik/wyłącznik (7), a następnie go zwolnić. Nastawianie prędkości obrotowej/liczby udarów Prędkość obrotową / liczbę udarów włączonego elektrona- rzędzia można bezstopniowo regulować, stopniując siłę na- cisku na włącznik/wyłącznik (7). Lekki nacisk na włącznik/wyłącznik (7) skutkuje niską pręd- kością obrotową / mniejszą liczbą udarów. Wraz z rosnącym naciskiem zwiększa się prędkość obrotowa / liczba udarów. Wybór wstępnej prędkości obrotowej / liczby udarów Za pomocą pokrętła wstępnego wyboru prędkości obrotowej (8) można ustawić żądaną prędkość obrotową / liczbę uda- rów, także podczas pracy urządzenia. Wymagana prędkość obrotowa / liczba udarów uzależniona jest od obrabianego materiału i warunków pracy i można ją wykryć przeprowadzając próbę praktyczną. Wskazówki dotyczące pracy u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. u Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby. Po dłuższej pracy z niską prędkością obrotową elektronarzę- dzie należy schłodzić, przełączając je w tym celu na ok. 3 mi- nuty na maksymalną prędkość obrotową. Przed przystąpieniem do wiercenia w płytkach ceramicz- nych, należy przestawić przełącznik (4) na symbol „wierce- nie”. Po przewierceniu płytki należy przestawić przełącznik na symbol „wiercenie z udarem”, aby dalej wiercić z użyciem udaru. Przy pracach w betonie, kamieniach i murach należy używać wiertła ze stopu twardego. Do wiercenia w metalu należy używać tylko ostrych wierteł HSS, znajdujących się w doskonałym stanie technicznym (HSS = stal szybkotnąca o podwyższonej wydajności skrawa- nia). Odpowiednią jakość gwarantuje program części za- miennych firmy Bosch. 1 609 92A 89H | (02.12.2022) Bosch Power ToolsČeština | 77 Przy pomocy przyrządu do ostrzenia wierteł (osprzęt) można bez trudu naostrzyć wiertła spiralne o średnicy 2,5–10 mm. Do szczególnie precyzyjnych prac należy używać stojaka wiertarskiego (osprzęt). Bezpieczne zamocowanie obrabianego materiału jest możli- we dzięki imadłu maszynowemu, dostępnemu w programie osprzętu. Można w ten sposób zapobiec przekręceniu się ob- rabianego elementu i uniknąć spowodowanych tym wypad- ków. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Jeżeli konieczna okaże się wymiana przewodu przyłączenio- wego, należy zlecić ją firmie Bosch lub autoryzowanemu ser- wisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka za- grożenia bezpieczeństwa. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Utylizacja odpadów Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska. Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego! Tylko dla krajów UE: Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do recyklingu zgodnie z obowiązującymi prze- pisami ochrony środowiska. W przypadku nieprawidłowej utylizacji zużyty sprzęt elek- tryczny i elektroniczny może mieć szkodliwe skutki dla śro- dowiska i zdrowia ludzkiego, wynikające z potencjalnej obec- ności substancji niebezpiecznych. Čeština Bezpečnostní upozornění Obecné bezpečnostní pokyny pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Bosch Power Tools 1 609 92A 89H | (02.12.2022)78 | Čeština Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Bezpečnostní varování pro vrtačky Bezpečnostní pokyny pro všechny operace u Při vrtání spříklepem noste chrániče sluchu. Vystavení hluku může způsobit ztrátu sluchu. 1 609 92A 89H | (02.12.2022) Bosch Power ToolsČeština | 79 u Používejte pomocnou rukojeť/pomocné rukojeti. Ztráta kontroly může způsobit zranění. u Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací materiál dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství nebo spojovací materiál, které se dostane do kontaktu svodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud azpůsobit úraz obsluhy. Bezpečností pokyny pro použití dlouhých vrtáků u Nikdy nepracujte při rychlosti vyšší, než je maximální jmenovitá rychlost vrtáku. Při vyšších rychlostech může dojít kohnutí vrtáku, který se otáčí volně bez kontaktu sobrobkem, aknáslednému zranění. u Vždy začínejte vrtat při nižších rychlostech ahrot vrtáku držte vkontaktu sobrobkem. Při vyšších rychlostech může dojít kohnutí vrtáku, který se otáčí volně bez kontaktu sobrobkem, aknáslednému zranění. u Tlak vyvíjejte pouze vrovině svrtákem apoužívejte přiměřenou sílu.Může dojít kohnutí vrtáku ajeho zlomení nebo ke ztrátě kontroly aknáslednému zranění. Dodatečné bezpečnostní pokyny u Když se nástroj zablokuje, elektronářadí ihned vypněte. Buďte připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpříčí vobráběném materiálu. u Elektronářadí držte pevně. Při utahování apovolování šroubů mohou vzniknout vysoké reakční momenty. u Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi vruce. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke ztrátě kontroly nad elektronářadím. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Elektrické nářadí je určené kvrtání spříklepem do cihel, betonu akamene adále kvrtání do dřeva, kovu, keramiky aplastu. Nářadí selektronickou regulací achodem vpravo/ vlevo je vhodné také pro šroubování ařezání závitů. Zobrazené součásti Číslování zobrazených součástí se vztahuje kvyobrazení elektrického nářadí na straně sobrázky. (1) Rychloupínací sklíčidlo

Triecienu biežums min

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń, oraz że są zgodne z następującymi normami. Dokumentacja techniczna: * Wiertarka udarowa Numer katalogowy
