Тип продукт	Безжична ударна бормашина-винтоверт
Марка	Bosch
Модел	GSB 18V150 C Professional
Напрежение на батерията	18 V
Тип на патронника	Безключов, 13 мм
Скорост на празен ход	0 - 1900 об/мин
Максимален въртящ момент	150 Nm
Капацитет на пробиване (дърво)	80 mm
Капацитет на пробиване (стомана)	13 mm
Тегло (с батерия)	2,3 кг
Захранване	Литиево-йонна батерия 18 V (система Bosch Professional)
Функции	Пробиване, завиване, ударно пробиване
Вграден Bluetooth модул	GCY 42 (опционален, за свързаност)
Поддръжка и почистване	Почиствайте с четка, без препарати или разтворители
Безопасност	Спирачка на патронника, блокировка на шпиндела, защита от претоварване
Резервни части и ремонтопригодност	Достъпни на www.bosch-pt.com, директно обслужване във Франция
Обща информация	Ръководство за употреба от 469 страници, достъпно на няколко езика

Често задавани въпроси - GSB 18V150 C Professional BOSCH

Как да инсталирате бутонната батерия в Bluetooth модул GCY 42?

Отстранете капака на модула с отвертка или монета. Поставете бутонната батерия CR 2032 с положителния полюс нагоре, след това затворете капака. Задействайте превключвателя за включване/изключване на инструмента, за да инициализирате модула.

Какъв тип батерия да използвате за Bluetooth модула?

Използвайте само литиева бутонна батерия 3 V тип CR 2032, както е посочено в ръководството.

Как да смените батерията на модул GCY 42?

Отворете капака на модула, извадете старата батерия само с пръсти, поставете нова батерия CR 2032 с положителния полюс нагоре, затворете капака и задействайте превключвателя.

Какъв е обхватът на Bluetooth сигнала на модул GCY 42?

Обхватът е около 30 метра в свободно поле, но може да бъде намален от метални препятствия или стени.

Как да свържете модул GCY 42 със смартфон?

Инсталирайте приложението Bosch Toolbox, отворете подменюто MyTools и следвайте инструкциите на екрана, за да свържете инструмента.

Какво да направите, ако модул GCY 42 не се открива от смартфона?

Проверете разстоянието, състоянието на батерията, рестартирайте Bluetooth на смартфона и опитайте отново. Ако проблемът продължава, сменете батерията.

Как да почистите модул GCY 42?

Използвайте четка за отстраняване на замърсяванията. Не използвайте препарати или разтворители.

Къде да намерите резервни части за бормашина Bosch GSB 18V150 C?

Резервните части са достъпни на уебсайта www.bosch-pt.com. Можете също да поръчате чрез директното обслужване във Франция.

Кои аксесоари са съвместими с този модел?

Бормашината е съвместима със системата Bosch Professional 18V, включително батерии, зарядни устройства и свредла. Bluetooth модул GCY 42 е опционален аксесоар.

Как да изхвърлите модул GCY 42 в края на живота му?

Не изхвърляйте модула с битовите отпадъци. В съответствие с европейските директиви, го предайте в пункт за събиране на електронни отпадъци.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSB 18V150 C Professional BOSCH

Оригинална инструкция

Оригинално упътване за

работа

Оригинално упътване за работа

Оригинално упътване за работа

Оригинални инструкции за работа

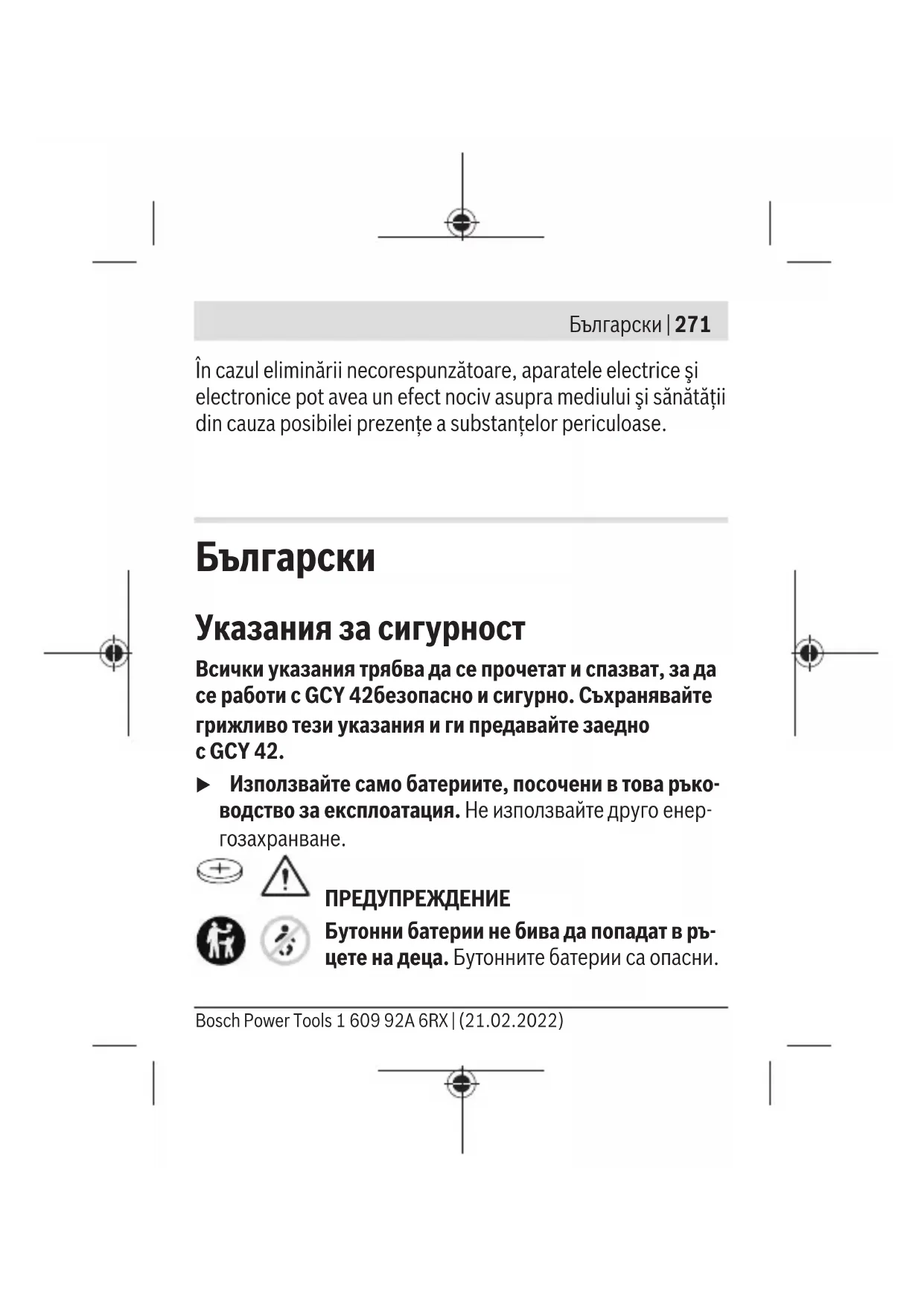

Български ...... Страница 271

Указания за сигурност

Всички указания трябва да се прочетат и спазват, за да се работи с GCY 42 безопасно и сигурно. Съхранявайте грижливо тези указания и ги предавайте заедно с GCY 42.

▶ Използвайте само батериите, посочени в това ръководство за експлоатация. Не използвайте друго енергозахранване.

ПРЕДУПРЕЖДЕНИЕ

Бутонни батерии не бива да попадат в ръцете на деца. Бутонните батерии са опасни.

272 | Български

▶ Бутонните батерии не бива никога да се гълтат или да се вкарват в други отвори на тялото. Ако има съмнение, че е била глътната бутонна батерия или е била вкарана в друг отвор на тялото, потърсете незабавно лекарска помощ. Гълтането на бутонна батерия може да предизвика тежки вътрешни увреждания и смърт в рамките на 2 часа. ▶ При смяна на бутонната батерия внимавайте за компетентното изпълнение на операцията. Съществува опасност от експлозия. ▶ Използвайте само бутонните батерии, посочени в това ръководство за експлоатация. Не използвайте други бутонни батерии или друг източник на ток. ▶ Не се опитвайте да презареждате бутонна батерия и не правете късо съединение между клемите й. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. Изваждайте и изхвърляйте изхабени бутонни батерии съгласно предписанията. Изхабени бутонни батерии могат да протекат и да увредят продукта или да предизвикат наранявания.

▶ Не прегрявайте бутонни батерии и не ги хвърляйте в огън. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. ▶ Внимавайте да не повредите бутонната батерия и не се опитвайте да я разглобявате. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. ▶ Не допускайте повредена бутонна батерия да влиза в контакт с вода. При реакция на изтичащия литий с вода може да се отдели водород, вследствие на което да възникне пожар, експлозия или да бъдат предизвикани наранявания.

Наименованието Bluetooth® и графичните елементи (лога) са регистрирани търговски марки на Bluetooth SIG, Inc. Използването на това наименование и на графичните елементи от Robert Bosch Power Tools GmbH става по лиценз.

▶ Не продължавайте да ползвате модула Bluetooth® , ако капакът не може да се затвори. Свалете бутонната батерия и осигурете ремонт.

Описание на продукта и дейността

Предназначение на електроинструмента

Модулът Bluetooth® Low Energy Module GCY 42 позволява персонализирането и проверката на състоянието на електрическа машина, както и предаването на настройки и данни на базата на безжичната технология Bluetooth®. Преносът на данни трябва да бъде потвърден от ползвателя. Допълнителна информация за предлаганите комуникационни функции можете да получите в приложението Bosch Toolbox или в ръководството за експлоатация на ползвания електроинструмент.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до фигурите на графичната страница.

(1) Бутонна батерия (2) Bluetooth® Low Energy Module GCY 42 (3) Вложка a)

(4) Капак Bluetooth® Low Energy Module GCY 42 a)

a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Bluetooth®Low Energy модул	GCY 42
Каталожен номер	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Работна температура -20°C ... +50°C
Температурен диапазон за съхраняване	-20°C ... +70°C
Размери 7 x 30 x 30 mm
Тегло съгласно EPTA-Procedure 01:2014	0,01 kg
Пренасяне на данни

Bluetooth®Low Energy модул	GCY 42
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Диапазон на сигнала максимум 30 m	B)
Използвана честотна лен-та	2402–2480 MHz
Изходяща мощност < 1 mW
Електрическо захранване
Батерия Бутонна батерия (литиева ба-терия 3 V, CR 2032)
Продължителност на ра-бота с батерии, прибл.	24 месеца

A) Мобилните устройства трябва да са съвместими с Bluetooth® Low Energy (версия 4.2) и да поддържат профила Generic Access Profile (GAP).

B) Обхватът може да се изменя в широки граници в зависимост от конкретните условия, включително от използваното устройство. В затворени помещения и през метални прегради (напр. стени, шкафове, куфари и др.п.) обхватът на Bluetooth® сигнала може да бъде значително по-малък.

Android 6.0 (и по-висока)

iOS 11 (и по-висока)

Монтиране и работа

Електрическо захранване

▶ Свалете капака за модула Bluetooth® Low Energy GCY 42 върху електроинструмента, например с отвертка или голяма монета. Ползването на неподходящи предмети може да повреди електрониката или капака. – При първоначално включване и след смяна на батерията (1) следвайте указанията на фигурите на страницата с изображенията. При това спазвайте и следните указания.

Първоначално въвеждане в експлоатация

(вж. фиг. А1-А5)

Указание: Съхранявайте добре вложката (3) на GCY 42. При предаване на електроинструмента без модула GCY 42 поставяйте вложката отново.

Поставете батерията (1) с положителния полюс нагоре в модула 42 (2). Не е необходимо да натискате батерията, тя не се фиксира самостоятелно. Тя се фиксира на предвидената позиция едва при затваряне на капака. За да инициализирате GCY 42 след поставянето на батерията, натиснете пусковия прекъсвач на електроинструмента.

Смяна на батерията

(вж. фиг. В1-В4)

Изваждайте изхабената батерия (1) само с пръсти.

Преди батерията да се изтощи напълно, в приложението се показва предупредително съобщение.

Сваляне на GCY 42

(вж. фиг. C1-C2)

При изваждане на GCY 42 (2) не използвайте сила. Не използвайте игли или остри предмети.

Указание: При необходимост обърнете електроинструмента, за да извадите GCY 42 по-лесно.

След като бъде поставена батерията (1) и бъде натиснат пусковият прекъсвач, GCY 42 започва да излъчва непрекъснат сигнал.

Bluetooth® сигналът се прекъсва само когато батерията се изтощи или бъде демонтирана.

Допълнителна информация ще намерите в приложението на Бош.

Инсталация и конфигуриране на приложението

За да можете да използвате GCY 42, трябва първо да инсталирате приложението Bosch Toolbox.

– Изтеглете приложението Bosch Toolbox през съответния магазин (Apple App Store, Google Play Store).

Указание: Изисква се потребителски профил при съответния AppStore.

– След това в приложението изберете менюто MyTools. – На дисплея на мобилното Ви устройство се показват необходимите последващи стъпки, за да изградите връзка между електроинструмента и мобилното устройство.

Указание: Първо преминете през целия урок за запознаване с приложението. Така ще получите по-добра информация за процеса на изграждане на връзка и използването на комуникационните функции.

Пренасяне на данни чрез Bluetooth®

GCY 42 има редовен интервал на трансмисия. В зависимост от средата е възможно да бъдат необходими повече от 1 интервал на излъчване, докато GCY 42 бъде разпознат. Ако GCY 42 не бъде разпознат, проверете следното:

– Дали разстоянието до мобилното устройство не е твърде голямо? Намалете разстоянието между мобилното устройство и GCY 42. – Дали батерията не е твърде слаба или изтощена? Заменете батерията. – Изключете Bluetooth® върху Вашето мобилно устройство и го включете отново. Проверете дали се GCY 42 се разпознава.

Поддържане и сервис

Поддържане и почистване

Премахвайте замърсявания с четка. Не използвайте почистващи препарати или разтворители.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

С оглед опазване на околната среда модулът GCY 42, допълнителните приспособления и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте електронни компоненти и батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC за старите електрически и електронни уреди и нейното транспортиране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества

Македонски | 283

тва могат да окажат вредни влияния върху околната среда и човешкото здраве.

Македонски

животната средина и здравјето на лугето поради можното присуство на опасни материи.

Srpski

С настоящото Robert Bosch Power Tools GmbH

декларира, че този тип радиосъоръжение GCY 42 е в съответствие с Директива 2014/53/EC. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес:
