Tuotetyyppi	Langaton iskuporakone/ruuvinväännin
Merkki	Bosch
Malli	GSB 18V150 C Professional
Akun jännite	18 V
Istukan tyyppi	Avaimeton, 13 mm
Tyhjäkäyntinopeus	0 - 1900 kierr/min
Suurin vääntömomentti	150 Nm
Porauskapasiteetti (puu)	80 mm
Porauskapasiteetti (teräs)	13 mm
Paino (akun kanssa)	2,3 kg
Virtalähde	Litiumioniakku 18 V (Bosch Professional -järjestelmä)
Toiminnot	Poraus, ruuvaus, iskuporaus
Sisäänrakennettu Bluetooth-moduuli	GCY 42 (valinnainen, yhteyksiä varten)
Huolto ja puhdistus	Puhdista harjalla, ilman pesuaineita tai liuottimia
Turvallisuus	Istukan jarru, karan lukitus, ylikuormitussuoja
Varaosat ja korjattavuus	Saatavilla osoitteesta www.bosch-pt.com, suora huolto Ranskasta
Yleiset tiedot	469-sivuinen käyttöohje, saatavilla useilla kielillä

Usein kysytyt kysymykset - GSB 18V150 C Professional BOSCH

Kuinka asentaa nappiparisto Bluetooth-moduuliin GCY 42?

Poista moduulin kansi ruuvitaltalla tai kolikolla. Aseta nappiparisto CR 2032 positiivinen napa ylöspäin, sulje kansi. Käynnistä työkalun virtakytkin alustaaksesi moduuli.

Minkä tyyppistä paristoa Bluetooth-moduulissa käytetään?

Käytä vain 3 V litiumnappiparistoa tyyppiä CR 2032, kuten ohjeessa mainitaan.

Kuinka vaihtaa GCY 42 -moduulin paristo?

Avaa moduulin kansi, poista käytetty paristo vain sormin, aseta uusi CR 2032 paristo positiivinen napa ylöspäin, sulje kansi ja käynnistä virtakytkin.

Mikä on GCY 42 -moduulin Bluetooth-signaalin kantama?

Kantama on noin 30 metriä vapaassa kentässä, mutta metalliesineet tai seinät voivat vähentää sitä.

Kuinka yhdistää GCY 42 -moduuli älypuhelimeen?

Asenna Bosch Toolbox -sovellus, avaa MyTools-alivalikko ja seuraa näytön ohjeita työkalun yhdistämiseksi.

Mitä tehdä, jos älypuhelin ei havaitse GCY 42 -moduulia?

Tarkista etäisyys, pariston tila, käynnistä älypuhelimen Bluetooth uudelleen ja yritä uudelleen. Jos ongelma jatkuu, vaihda paristo.

Kuinka puhdistaa GCY 42 -moduuli?

Käytä harjaa lian poistamiseen. Älä käytä pesuaineita tai liuottimia.

Mistä löydän varaosia Bosch GSB 18V150 C -porakoneelle?

Varaosia on saatavilla verkkosivustolta www.bosch-pt.com. Voit myös tilata suoran huollon kautta Ranskasta.

Mitkä lisävarusteet ovat yhteensopivia tämän mallin kanssa?

Porakone on yhteensopiva Bosch Professional 18V -järjestelmän kanssa, mukaan lukien akut, laturit ja poranterät. Bluetooth-moduuli GCY 42 on valinnainen lisävaruste.

Kuinka hävittää GCY 42 -moduuli käyttöiän päätyttyä?

Älä heitä moduulia kotitalousjätteen sekaan. Noudata EU-direktiivejä, vie se elektroniikkajätteen keräyspisteeseen.

KÄYTTÖOHJE GSB 18V150 C Professional BOSCH

fi Alkuperaiset ohjeet

el Pratotuna oblyiw

χρήσης

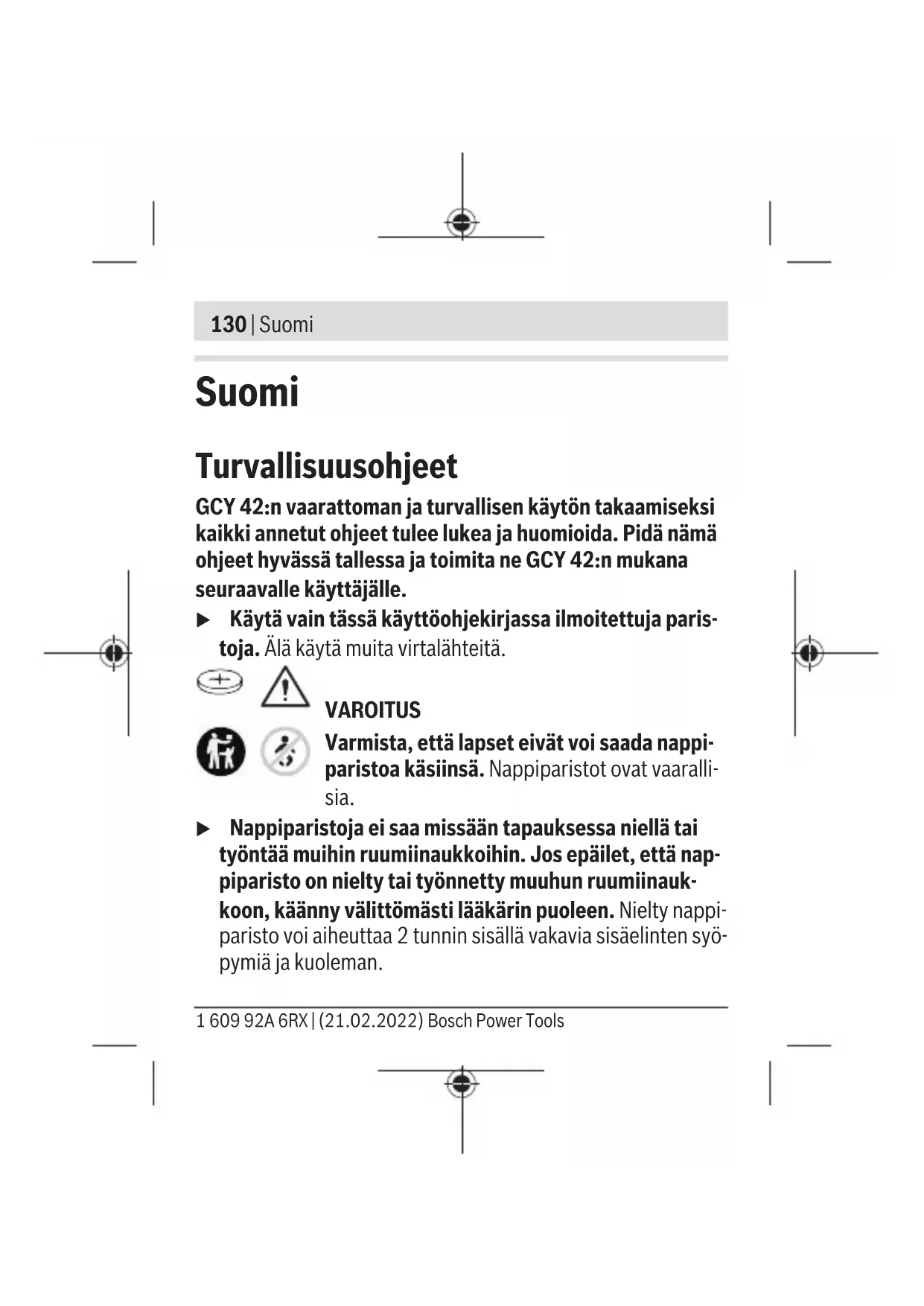

GCY 42:n vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Pidä nämä ohjeet hyvässä tallessa ja toimita ne GCY 42:n mukana seuraavalle käyttäjälle.

Käytä vain tässä käyttöohjekirjassa ilmoitettuja paris- toja. Älä käytä muita virtalähteitä.

VAROITUS

Varmista, että lapset eivät voi saada nappiparistoa käsiinsä. Nappiparistot ovat vaarallisia.

Nappiparistoja ei saa missään tapauksessa niellä tai työntää muihin ruumiinaukkoihin. Jos epäilet, että nappiparisto on nielty tai työnnetty muuhun ruumiinauk- koon, käänny välittömästi lääkärin puoleen. Nielty nappiparisto voi aiheuttaa 2 tunnin sisällä vakavia sisäelinten syöpymiä ja kuoleman.

Suomi | 131

▶ Vaihda nappiparisto asianmukaisesti. Muuten syntyy räjähdysvaara.
Käytä vain tässä käyttöohjekirjassa ilmoitettuja nappiparistoja. Älä käytä muita nappiparistoja tai virtalähteitä.
- Älä yritä ladata nappiparistoja äläkä oikosulje nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia.
▶ Poista ja hävitä tyhjät nappiparistot asianmukaisesti. Tyhjät nappiparistot voivat vuotaa ja tämän takia vahingoittaa tuotetta tai ihmisiä.
- Älä ylikuumenna nappiparistoa tai heitä sitä tuleen. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapa-turmia.
- Älä vaurioita tai pura nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia.
- Älä päästä vaurioitunutta nappiparistoa kosketuksiin veden kanssa. Vuotava litium voi muodostaa veden kanssa vetyä ja saattaa tämän takia johtaa tulipaloon, räjähdykseen tai tapaturmaan.

Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -

132 | Suomi

yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

Lopeta Bluetooth®-moduulin käyttö, jos sen suojusta ei saa enää suljettua kunnolla. Poista nappiparisto ja korjauta vika.

Tuotteen ja ominaisuuksien kuvaus

Määräyksenmukainen käyttö

Bluetooth® Low Energy -moduuli GCY 42 mahdollistaa sähkötyökalun personoinnin ja käyttötilan tarkastamisen sekä asetusten ja tietojen siirtämisen Bluetooth®-yhteydellä. Tiedonsiirto edellyttää käyttäjän antaman luvan.

Langattomalla yhteydellä käytettäviä toimintoja koskevia lisä- tietoja saat Bosch Toolbox -sovelluksesta (App) tai käyttämäsi sähkötyökalun käyttöoppaasta.

Kuvatut osat

Kuvassa olevien osien numerointi viittaa piirrossivuissa oleviin kuviiin.

(1) Nappiparisto

Suomi | 133

(2) Bluetooth® Low Energy Module GCY 42
(3) Paikanpitäjä ^a)
(4) Bluetooth® Low Energy Module GCY 42:n suojus ^a)

a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Bluetooth®Low Energy -moduuli	GCY 42
Tuotenumero	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Käyttölämpötila -20...+50 °C
Säilytyslämpötila -20...+70 °C
Mitat 7 x 30 x 30 mm
Paino EPTA-Procedure01:2014 -ohjeiden mukaan	0,01 kg

Tiedonsiirto

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

134 | Suomi

Bluetooth®Low Energy -moduuli

GCY 42

Signaalin kantavuus Enintään 30 m B)

Käyttötaajuusalue 2 402–2 480 MHz

Ulostuloteho < 1 mW

Virtalähde

Paristo Nappiparisto (3 V:n Li-ion-pa- risto, CR 2032)

A) Mobiililaitteiden täytyy olla yhteensopivia Bluetooth® - Low-Energy-laitteiden (versio 4.2) kanssa ja tukea Generic Access Profile (GAP) -pääsyprofiilia.

B) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetut tilat ja metalliset esteet (esimerkiksi seinät, kaapit, laukut, yms.) saattavat lyhentää huomattavasti Bluetooth®-yhteyden kantavuutta.

Suomi | 135

Järjestelmävaatimukset GCY 42

Mobiililaite (tabletti, älypu-helin)	Android 6.0 (ja uudempi)
	iOS 11 (ja uudempi)

Asennus ja käyttö

Virtalähde

• Irrota Bluetooth® Low Energy Module GCY 42:n suojus sähkötyökalusta esimerkiksi ruuvitaltalla tai suurella kolikolla. Vääränlaisen apuvälineen käyttö voi vahingoittaa elektroniikkaa ja suojusta.
• Tee laitteen käyttöönotto ja pariston (1) vaihto kuvasivujen piirrosten mukaan. Huomioi tässä yhteydessä seuraavat ohjeet.

Ensikäyttö

(katso kuvat A1-A5)

Huomautus: Säilytä GCY 42:n paikanpitäjä (3) hyvässä tal- lessa. Jos annat sähkötyökalun muiden käyttöön ilman GCY 42 -moduulia, asenna paikanpitäjä takaisin.

Asenna paristo (1)plusnapa ylöspäin GCY 42 -moduuliin (2).

Paristoa ei tarvitse painaa sisään, koska se napsahtaa auto-

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

136 | Suomi

maattisesti paikalleen. Se lukittuu vasta kannen suljennan myötä oikealle paikalleen.

Tee asennuksen jälkeen GCY 42:n alkuasetus painamalla sähkötyökalun käynnistyskytkintä.

Pariston vaihto

(katso kuvat B1-B4)

Irrota tyhjä paristo (1) vain sormilla.

Sovellus antaa varoituksen, kun pariston varaus on käytetty lähes loppuun.

GCY 42:n irrottaminen

(katso kuvat C1-C2)

Älä irrota GCY 42 -moduulia (2) väkisin. Älä käytä teräviä tai piikkikärkisiä työkaluja.

Huomautus: käännä tarvittaessa sähkötyökalua, jotta saat irrotettua GCY 42:n helpommin.

Käyttöönotto

Heti kun paristo (1) on paikallaan ja painat sähkötyökalun käynnistyskytkintä, GCY 42 alkaa lähettää jatkuvasti signaa-leja. Bluetooth®-signaaliyhteys ei katkea ennen kuin paristo on tyhjä, rikki tai irrotettu.

Suomi | 137

Lisätietoja saat suoraan Bosch-sovelluksesta.

Sovelluksen asennus ja käyttöönotto

Sinun on ensin asennettava Bosch Toolbox -sovellus, jotta voit käyttää GCY 42 -moduulia.

– Lataa Bosch Toolbox -sovellus asianomaisesta sovelluskau-pasta (Apple App Store, Google Play Store).

Huomautus: latausta varten sinulla täytyy olla kyseisen sovelluskaupan käyttäjätili.

• Valitse tämän jälkeen sovelluksen alakohta MyTools.
• Mobiililaitteesi neuvoo tästä eteenpäin kuinka muodostat sähkötyökalun ja mobiililaitteen välisen yhteyden.

Huomautus: suorita ensin sovelluksen ohjattu toiminto kokonaisuudessaan läpi. Sen avulla saat paremman yleiskuvan yhteyden muodostamisesta ja langattoman yhteyden toimintojen käytöstä.

Tiedonsiirto Bluetooth®-yhteydellä

GCY 42 lähettää tietoja säännöllisin väliajoin. Ympäristöstä riippuen mobiililaite voi tarvita useampia lähetysjaksoja, ennen kuin se tunnistaa GCY 42 -moduulin. Jos GCY 42 -moduulia ei tunnisteta, tarkista seuraavat asiat:

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

138 | Suomi

• Onko etäisyys mobiililaitteeseen liian suuri?
  Lyhennä mobiililaitteen ja GCY 42 -moduulin keskinäistä etäisyyttä.
  – Onko paristo heikko tai tyhjä?
  Vaihda paristo.
• Sammuta mobiililaitteen Bluetooth® ja kytke se uudelleen päälle.
  Tarkasta, tunnistaako mobiililaite nyt GCY 42:n.

Hoito ja huolto

Huolto ja puhdistus

Poista lika pensselillä. Älä käytä puhdistusaineita tai liuottimia.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi | 139

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

GCY 42 -moduulit, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkökomponentteja ja paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin

2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

140 | Ελληνικά

2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Ελληνικά

fi Robert Bosch Power Tools GmbH vakuuttaa, että radio- laitetyyppi GCY 42 on direktiivin 2014/53/EU mukai- nen. EU-vaatimustenmukaisuusvakuutuksen täysimittai- nen teksti on saatavilla seuraavassa internetosoitteessa:
