ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GDE 18V16 Professional BOSCH

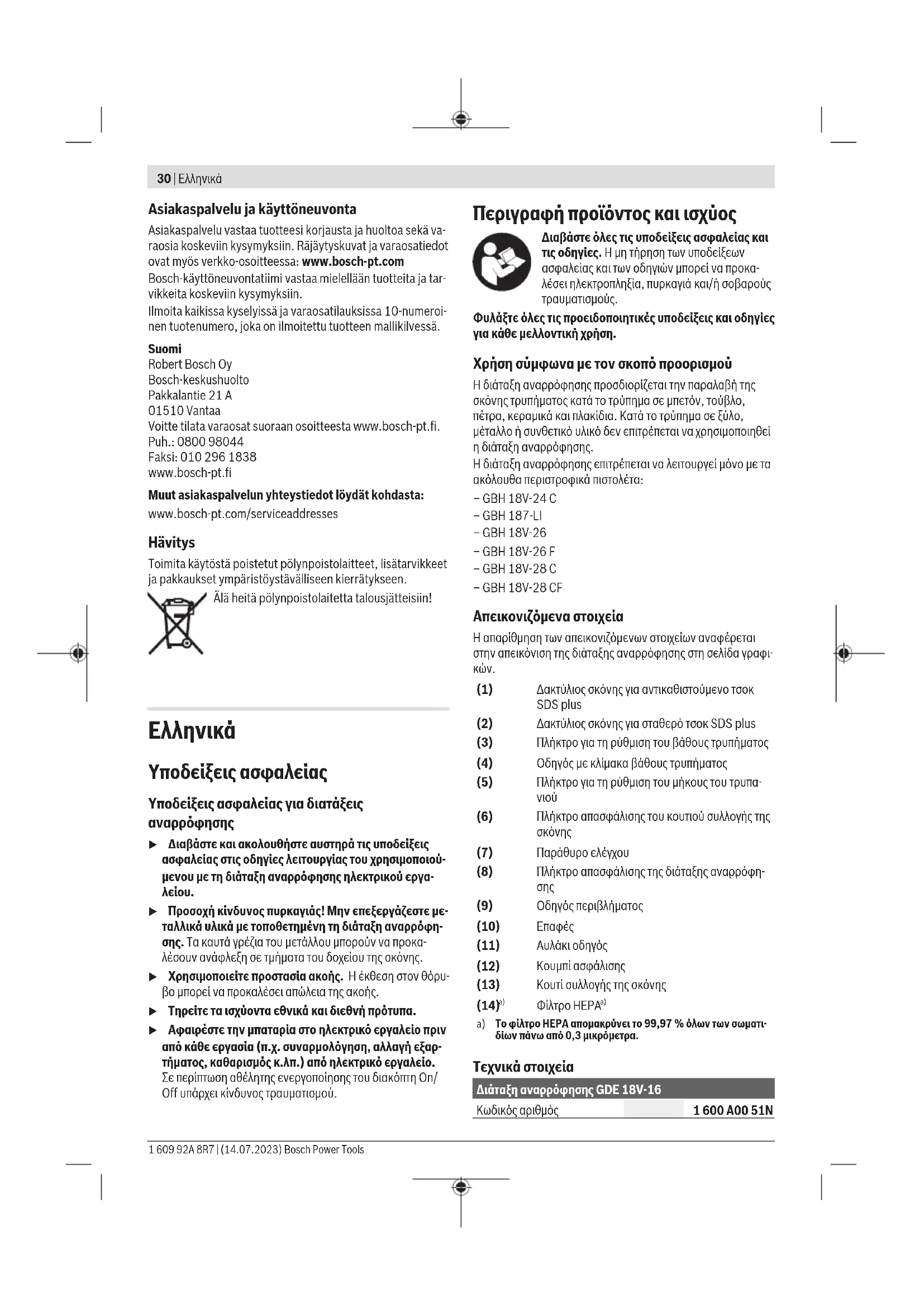

Υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για διατάξεις αναρρόφησης u Διαβάστε και ακολουθήστε αυστηρά τις υποδείξεις ασφαλείας στις οδηγίες λειτουργίας του χρησιμοποιού- μενου με τη διάταξη αναρρόφησης ηλεκτρικού εργα-

u Προσοχή κίνδυνος πυρκαγιάς! Μην επεξεργάζεστε με- ταλλικά υλικά με τοποθετημένη τη διάταξη αναρρόφη- σης. Τα καυτά γρέζια του μετάλλου μπορούν να προκα- λέσουν ανάφλεξη σε τμήματα του δοχείου της σκόνης. u Χρησιμοποιείτε προστασία ακοής. Η έκθεση στον θόρυ- βο μπορεί να προκαλέσει απώλεια της ακοής. u Τηρείτε τα ισχύοντα εθνικά και διεθνή πρότυπα.u Αφαιρέστε την μπαταρία στο ηλεκτρικό εργαλείο πριν από κάθε εργασία (π.χ. συναρμολόγηση, αλλαγή εξαρ- τήματος, καθαρισμός κ.λπ.) από ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/ Off υπάρχει κίνδυνος τραυματισμού. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Χρήση σύμφωνα με τον σκοπό προορισμού Η διάταξη αναρρόφησης προσδιορίζεται την παραλαβή της σκόνης τρυπήματος κατά το τρύπημα σε μπετόν, τούβλο, πέτρα, κεραμικά και πλακίδια. Κατά το τρύπημα σε ξύλο, μέταλλο ή συνθετικό υλικό δεν επιτρέπεται να χρησιμοποιηθεί η διάταξη αναρρόφησης. Η διάταξη αναρρόφησης επιτρέπεται να λειτουργεί μόνο με τα ακόλουθα περιστροφικά πιστολέτα:

Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση της διάταξης αναρρόφησης στη σελίδα γραφι-

(1) Δακτύλιος σκόνης για αντικαθιστούμενο τσοκ SDS plus (2) Δακτύλιος σκόνης για σταθερό τσοκ SDSplus (3) Πλήκτρο για τη ρύθμιση του βάθους τρυπήματος (4) Οδηγός με κλίμακα βάθους τρυπήματος (5) Πλήκτρο για τη ρύθμιση του μήκους του τρυπα-

(6) Πλήκτρο απασφάλισης του κουτιού συλλογής της

(7) Παράθυρο ελέγχου (8) Πλήκτρο απασφάλισης της διάταξης αναρρόφη-

(9) Οδηγός περιβλήματος (10)

(11) Αυλάκι οδηγός (12) Κουμπί ασφάλισης (13) Κουτί συλλογής της σκόνης (14)

Το φίλτρο HEPA απομακρύνει το 99,97 % όλων των σωματι- δίων πάνω από 0,3 μικρόμετρα. Τεχνικά στοιχεία Διάταξη αναρρόφησης GDE 18V-16 Κωδικός αριθμός 1600A0051N 1 609 92A 8R7 | (14.07.2023) Bosch Power ToolsΕλληνικά | 31 Διάταξη αναρρόφησης GDE 18V-16 Διάμετρος τρυπήματος mm 4–16 Μέγ. μήκος τρυπανιού mm 165 Μέγ. βάθος τρυπήματος mm 100 Βάρος κατά EPTA-Proce- dure01:2014 kg 1,2 Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληρο- φορίες κάτω από www.bosch-professional.com/wac. Συναρμολόγηση Στερέωση διάταξης αναρρόφησης (βλέπεεικόναA) – Τοποθετήστε το περιστροφικό πιστολέτο με το αυλάκι οδηγός(11) στον οδηγό του περιβλήματος(9) της διάτα- ξης αναρρόφησης και σπρώξτε τη διάταξη αναρρόφησης πάνω στο περιστροφικό πιστολέτο. Η διάταξη αναρρόφη- σης πρέπει να ασφαλίσει με τον χαρακτηριστικό ήχο. – Για την αποσύνδεση πατήστε το πλήκτρο απασφάλισης(8), κρατήστε το πλήκτρο απασφάλισης πατημένο και τραβήξτε τη διάταξη αναρρόφησης από το περιστροφικό πιστολέτο.

Οδηγίες εργασίας u Μη χρησιμοποιείτε ποτέ τη διάταξη αναρρόφησης χω- ρίς φίλτρο. Σε περίπτωση χρήσης της διάταξης αναρρόφη- σης χωρίς φίλτρο μπορούν μεγαλύτερα σωματίδια της σκόνης τρυπήματος να τιναχτούν στην κατεύθυνση του χρή- στη και επίσης το ηλεκτρικό εργαλείο μπορεί να υποστεί ζη-

u Χρησιμοποιείτε μόνο ένα άψογο φίλτρο (χωρίς ρωγ- μές, χωρίς τρύπες κλπ.). Αλλάξτε αμέσως ένα χαλα- σμένο φίλτρο. u Μη μεταφέρετε το ηλεκτρικό εργαλείο ποτέ από τη διάταξη αναρρόφησης. u Μην κρατάτε το ηλεκτρικό εργαλείο με συναρμολογη- μένη τη διάταξη αναρρόφησης κατά τη διάρκεια της λειτουργίας από τη διάταξη αναρρόφησης, αλλά πάντο- τε από τη χειρολαβή και την πρόσθετη λαβή του ηλε- κτρικού εργαλείου. Υπόδειξη: Ο οδηγός (4) ενεργοποιείται με ελατήριο. Με το πάτημα του πλήκτρου (5) για τη ρύθμιση του μήκους του τρυ- πανιού μπορεί να κινηθεί ο οδηγός γρήγορα προς τα εμπρός. u Κρατάτε το ηλεκτρικό εργαλείο κατά την εργασία στα- θερά με τα δύο σας χέρια και φροντίζετε για μια ασφα- λή στάση. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα, όταν το κρατάτε και με τα δυο σας χέρια. Τοποθέτηση/αφαίρεση του τρυπανιού (βλέπεεικόναB) – Πατήστε το πλήκτρο(5) για τη ρύθμιση του μήκους του τρυ- πανιού και τραβήξτε τον οδηγό(4) μέχρι τέρμα προς τα

– Αφήστε το πλήκτρο(5) ξανά ελεύθερο. – Σπρώξτε τη μύτη του τρυπανιού από πίσω μέσα από τον δα- κτύλιο της σκόνης(2) και τοποθετήστε τον μετά στο τσοκ σύμφωνα με τις υποδείξεις του ηλεκτρικού εργαλείου σας. – Πριν την αφαίρεση του τρυπανιού πατήστε ξανά το πλήκτρο(5) και τραβήξτε τον οδηγό(4) μέχρι τέρμα προς

Ρύθμιση του μήκους του οδηγού (βλέπεεικόναC) Για μια καθαρή αναρρόφηση και μια σωστή ρύθ- μιση του οδηγού βάθους πρέπει ο οδηγός(4) να ρυθμιστεί έτσι, ώστε η μύτη του τρυπανιού μπρο- στά να είναι ισόπεδη με τον δακτύλιο της σκόνης(1)/(2). – Τοποθετήστε το επιθυμητό τρυπάνι στην υποδοχή εξαρτή- ματος του τσοκ. – Πατήστε το πλήκτρο(5), ενώ ρυθμίζετε τον οδηγό(4) αντί- στοιχα με το μήκος του τρυπανιού. – Αφήστε το πλήκτρο(5) ξανά ελεύθερο. Υπόδειξη: Για τη φύλαξη της διάταξης αναρρόφησης πατήστε το πλήκτρο(5) και τραβήξτε τον οδηγό(4) μέχρι τέρμα προς τα έξω. Έτσι εκτονώνεται το ελατήριο του οδηγού και αυξάνε- ται η διάρκεια ζωής του ελατηρίου. Ρύθμιση του βάθους τρυπήματος (βλέπε εικόνα

Με το πλήκτρο (3) για τη ρύθμιση του οδηγού βάθους μπορεί να καθοριστεί το επιθυμητό βάθος τρυπήματος X. – Πατήστε το πλήκτρο (3) και μετακινήστε το πλήκτρο πάνω στον οδηγό (4), ώστε η εμφανιζόμενη στην εικόνα απόστα- ση X να αντιστοιχεί στο επιθυμητό σας βάθος τρυπήματος. – Αφήστε το πλήκτρο (3) ξανά ελεύθερο. Αλλαγή του δακτύλιου σκόνης (βλέπεεικόνεςE) Ανάλογα με το τσοκ και τη διάμετρο τρυπήματος πρέπει να αλ- λάξετε τον δακτύλιο της σκόνης: – Δακτύλιος σκόνης(1) για ένα αντικαθιστούμενο τσοκ SDS plus και διάμετρο τρυπήματος 4–16mm – Δακτύλιος σκόνης(2) για ένα σταθερό τσοκ SDS plus και διάμετρο τρυπήματος 4–16mm Εκτός αυτού πρέπει να αλλάξετε τον δακτύλιο της σκόνης, όταν η επιφάνεια εναπόθεσης στον τοίχο εμφανίζει ίχνη φθο- ράς και έτσι κατά την αναρρόφηση διαφεύγει σκόνη μέσα από τη βούρτσα αναρρόφησης. Αφαίρεση του δακτύλιου σκόνης: Bosch Power Tools 1 609 92A 8R7 | (14.07.2023)32 | Türkçe – Πατήστε το κουμπί ασφάλισης(12) και τραβήξτε τον δα- κτύλιο της σκόνης προς τα επάνω έξω από το στήριγμα. Συναρμολόγηση του δακτύλιου σκόνης: – Περάστε τον νέο δακτύλιο σκόνης από επάνω στο στήριγμα, μέχρι το κουμπί ασφάλισης(12) να ασφαλίσει με τον χαρα- κτηριστικό ήχο. Άδειασμα του κουτιού συλλογής της σκόνης (βλέπεεικόνεςF1−F2) Υπόδειξη: Κατά τη συντήρηση και τον καθαρισμό του κουτιού συλλογής της σκόνης φοράτε μια προσωπίδα προστασίας από

Αδειάζετε το κουτί συλλογής της σκόνης(13) τακτικά καθώς και μετά την ολοκλήρωση των εργασιών, για να διατηρήσετε την ιδανική απόδοσης αναρρόφησης. Με τη βοήθεια του πα- ραθύρου ελέγχου(7) μπορείτε να ελέγξετε τη στάθμη πλήρω- σης στο κουτί συλλογής της σκόνης. – Κρατήστε το ηλεκτρικό εργαλείο με τη διάταξη αναρρόφη- σης οριζόντια και ενεργοποιήστε το ηλεκτρικό εργαλείο για μερικά δευτερόλεπτα. Έτσι αναρροφούνται τα υπολείμματα της σκόνης από το κα- νάλι αναρρόφησης στο κουτί συλλογής της σκόνης(13). – Πατήστε τόσο το αριστερό όσο και το δεξί πλήκτρο απασφάλισης(6) και τραβήξτε το κουτί συλλογής της σκόνης(13) έξω από τη διάταξη αναρρόφησης. – Αφαιρέστε ενδεχομένως το φίλτρο HEPA(14) από το κουτί συλλογής της σκόνης και τινάξτε το προσεκτικά ή βουρτσί- στε τα πτερύγια του φίλτρου με ένα μαλακό σκουπάκι. Υπόδειξη: Μην καθαρίσετε το φίλτρο HEPA με νερό ή ξε- φυσώντας το με πεπιεσμένο αέρα. – Τινάξτε το κουτί συλλογής της σκόνης(13) πάνω από ένα κατάλληλο δοχείο απορριμμάτων. – Τοποθετήστε το φίλτρο HEPA(14) μετά τον καθαρισμό ξα- νά στο κουτί συλλογής της σκόνης(13). Σπρώξτε στη συ- νέχεια το κουτί συλλογής της σκόνης μέσα στη διάταξη αναρρόφησης, μέχρι το πλήκτρο απασφάλισης(6) να ασφαλίσει με τον χαρακτηριστικό ήχο. Συντήρηση και σέρβις Συντήρηση και καθαρισμός – Καθαρίστε τη διάταξη αναρρόφησης με ένα στεγνό, μαλακό

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses
