ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ECLIPSE FABER

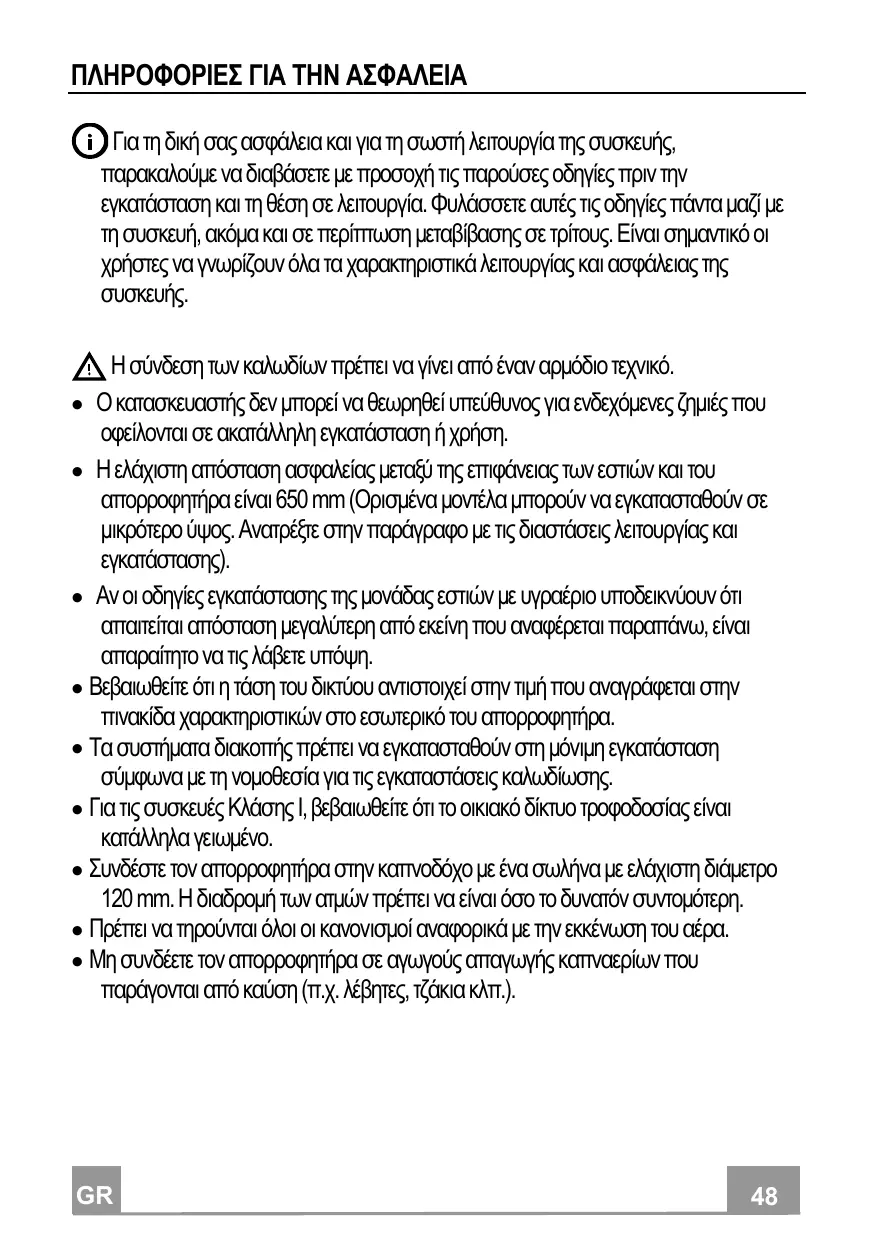

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Για τη δική σας ασφάλεια και για τη σωστή λειτουργία της συσκευής, παρακαλούμε να διαβάσετε με προσοχή τις παρούσες οδηγίες πριν την εγκατάσταση και τη θέση σε λειτουργία. Φυλάσσετε αυτές τις οδηγίες πάντα μαζί με τη συσκευή, ακόμα και σε περίπτωση μεταβίβασης σε τρίτους. Είναι σημαντικό οι χρήστες να γνωρίζουν όλα τα χαρακτηριστικά λειτουργίας και ασφάλειας της Η σύνδεση των καλωδίων πρέπει να γίνει από έναν αρμόδιο τεχνικό. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση. Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (Ορισμένα μοντέλα μπορούν να εγκατασταθούν σε μικρότερο ύψος. Ανατρέξτε στην παράγραφο με τις διαστάσεις λειτουργίας και εγκατάστασης). Αν οι οδηγίες εγκατάστασης της μονάδας εστιών με υγραέριο υποδεικνύουν ότι απαιτείται απόσταση μεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη. Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα. Τα συστήματα διακοπής πρέπει να εγκατασταθούν στη μόνιμη εγκατάσταση σύμφωνα με τη νομοθεσία για τις εγκαταστάσεις καλωδίωσης. Για τις συσκευές Κλάσης Ι, βεβαιωθείτε ότι το οικιακό δίκτυο τροφοδοσίας είναι κατάλληλα γειωμένο. Συνδέστε τον απορροφητήρα στην καπνοδόχο με ένα σωλήνα με ελάχιστη διάμετρο 120 mm. Η διαδρομή των ατμών πρέπει να είναι όσο το δυνατόν συντομότερη. Πρέπει να τηρούνται όλοι οι κανονισμοί αναφορικά με την εκκένωση του αέρα. Μη συνδέετε τον απορροφητήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κλπ.).

Αν χρησιμοποιείτε τον απορροφητήρα σε συνδυασμό με άλλες μη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισμό του χώρου ώστε να εμποδίσετε την επιστροφή των καπναερίων. Όταν ο απορροφητήρας της κουζίνας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επιστροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα. Ο αέρας δεν πρέπει να απάγεται μέσω ενός αγωγού που χρησιμοποιείται για την απαγωγή των καπναερίων από συσκευές καύσης που τροφοδοτούνται με αέριο ή άλλα καύσιμα. Το ηλεκτρικό καλώδιο, αν πάθει ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από έναν τεχνικό του σέρβις. Συνδέετε το φις σε μια πρίζα που συμμορφούται με τους ισχύοντες κανονισμούς και σε σημείο με εύκολη πρόσβαση. Όσον αφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που πρέπει να εφαρμοστούν για την απαγωγή των καπναερίων, είναι σημαντικό να τηρούνται σχολαστικά οι κανονισμοί των τοπικών φορέων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: πριν εγκαταστήσετε τον απορροφητήρα, αφαιρέστε τις προστατευτικές μεμβράνες. Χρησιμοποιείτε μόνο βίδες και εξαρτήματα κατάλληλου τύπου για τον απορροφητήρα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η μη τοποθέτηση των βιδών και των συστημάτων στερέωσης σύμφωνα με τις παρούσες οδηγίες, μπορεί να προκαλέσει ηλεκτροπληξία. Μην κοιτάζετε απευθείας με οπτικά όργανα (κιάλια, μεγεθυντικός φακός...). Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα: μπορεί να προκληθεί Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, αρκεί να επιβλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται. Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται. Τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία κατά τη χρήση των συσκευών μαγειρέματος. Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα μετά την καθορισμένη χρονική περίοδο (κίνδυνος πυρκαγιάς). Βλέπε παράγραφο Συντήρηση και καθαρισμός. Πρέπει να υπάρχει κατάλληλος αερισμός στο χώρο όταν ο απορροφητήρας χρησιμοποιείται ταυτόχρονα με συσκευές που χρησιμοποιούν αέριο ή άλλα καύσιμα (δεν ισχύει για συσκευές που απάγουν αποκλειστικά τον αέρα στο χώρο). πάνω στο προϊόν ή πάνω στη συσκευασία του υπο Το σύμβολο δεικνύει ότι το προϊόν δεν πρέπει να διατίθεται σαν ένα συνηθισμένο οικιακό απόρριμμα. Το προϊόν προς διάθεση πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συμβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που μπορεί να οφείλονται στην ακατάλληλη διάθεσή του. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο Δήμο, στην τοπική υπηρεσία συλλογής απορριμμάτων ή στο κατάστημα από το οποίο αγοράσατε το προϊόν.

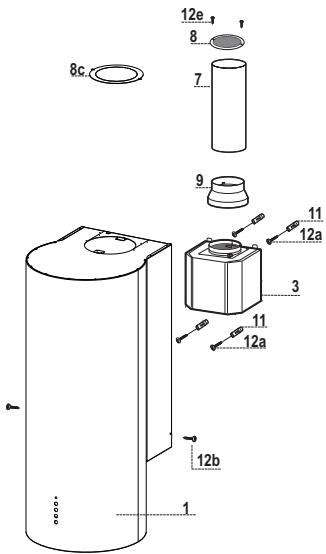

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Αναφ. Ποσ. Εξαρτήματα της συσκευής 1 Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό,

1 Μονάδα αναρρόφησης 1 Σωλήνας PVC 1 Ρυθμιζόμενη γρίλια 1 Τάπα-Συστολή εξόδου αέρα 1 Φλάντζα συστολής Φ 150-120 mm Αναφ. Ποσ. Εξαρτήματα για την εγκατάσταση 4 Ούπα Φ 10 12a 4 Βίδες 4,2 x 44,4 12b 2 Βίδες M3 x 8 Torx 12e 6 Βίδες 2,9 x 9,5 Ποσ. Έντυπα 1 Εγχειρίδιο οδηγιών 12e

Διάτρηση τοίχου και στερέωση της μονάδας μοτέρ 1÷2 Λόγω της πολυπλοκότητας της εγκατάστασης, αυτή συνιστάται να γίνει από τουλάχιστον δύο άτομα.

Πίσω έξοδος αναρρόφησης

12a Σε περίπτωση εγκατάστασης του απορροφητήρα με ανακύκλωση, λάβετε υπόψη ότι το πάνω μέρος του απορροφητήρα πρέπει να απέχει από την οροφή ή το ράφι τουλάχιστον 8-10 cm. Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα.

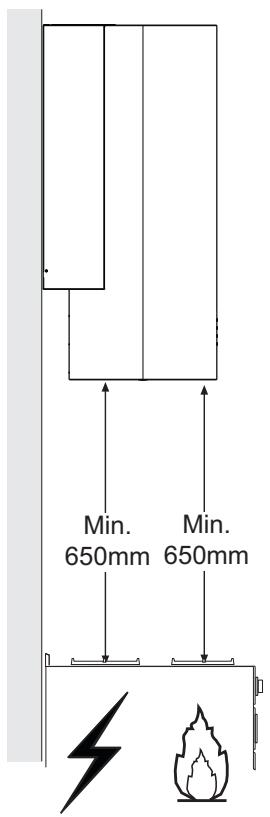

• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών.

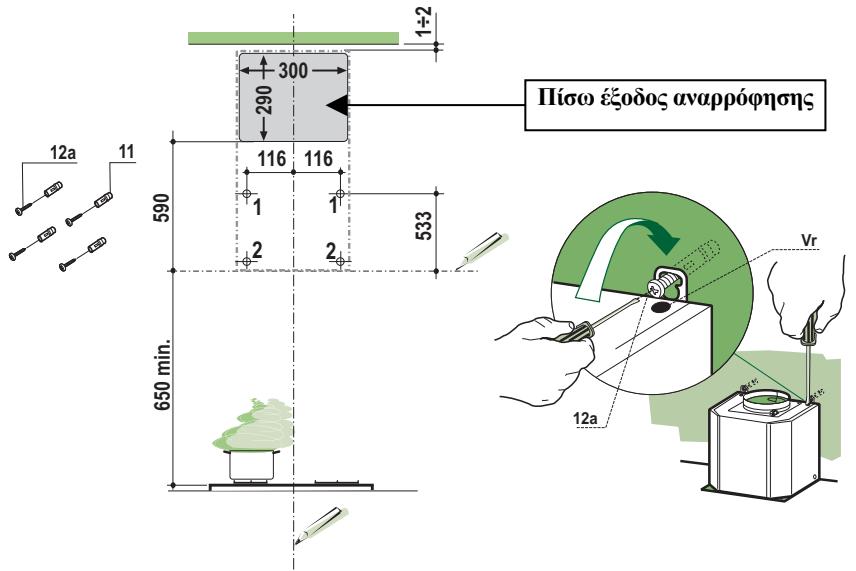

• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς (1) σε απόσταση 116 mm από την κατακόρυφη γραμμή αναφοράς, και 533 mm πάνω στην οριζόντια γραμμή αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Βιδώστε 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της βίδας.
• Σφίξτε τις 2 βίδες Vr στα σημεία σύνδεσης της μονάδας μοτέρ 3.
• Στερεώστε τη μονάδα μοτέρ 3 στις βίδες 12a.
• Ρυθμίστε τις βίδες Vr για να αλφαδιάσετε το σώμα του απορροφητήρα.
• Σημειώστε όπως στην εικόνα τα σημεία αναφοράς (2) των στηριγμάτων που είναι στερεωμένα στη μονάδα μοτέρ 3.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Βιδώστε 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές.
• Σφίξτε οριστικά τις 4 βίδες 12a που στερεώνουν τη μονάδα αναρρόφησης.

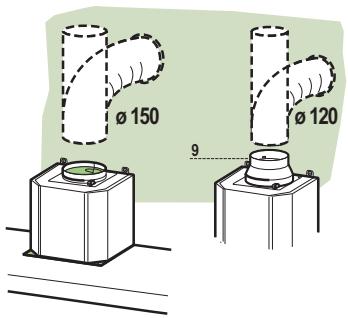

Σύνδεση εξόδου αέρα μοντέλο απαγωγής Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον απορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα Φ 150 ή 120 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη. Η έξοδος του σωλήνα μπορεί να τοποθετηθεί τόσο στο πάνω όσο και στο κάτω μέρος του απορροφητήρα. ø 150 ø 120

• Υπενθυμίζεται ότι για το άνοιγμα της τρύπας απαγωγής πρέπει να τηρούνται οι αποστάσεις της παραγράφου Διάτρηση τοίχου.
• Για σύνδεση με σωλήνα Φ120 mm, τοποθετήστε τη φλάντζα συστολής 9 στην έξοδο του σώματος του απορροφητήρα.
• Στερεώστε το σωλήνα με κατάλληλα κολάρα. Τα αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.
• Αφαιρέστε τυχόν φίλτρα ενεργού άνθρακα. ΠΑΝΩ ΕΞΟΔΟΣ
• Για σύνδεση με σωλήνα Φ 150 mm, συνδέστε τον απορροφητήρα στο σωλήνα εξόδου χρησιμοποιώντας έναν άκαμπτο ή εύκαμπτο σωλήνα.
• Για σύνδεση με σωλήνα Φ120 mm, τοποθετήστε τη φλάντζα συστολής 9 στην έξοδο του σώματος του απορροφητήρα.
• Συνδέστε τον απορροφητήρα στο σωλήνα εξόδου χρησιμοποιώντας έναν άκαμπτο ή εύκαμπτο σωλήνα.
• Στερεώστε το σωλήνα με κατάλληλα κολάρα. Τα αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.
• Αφαιρέστε τυχόν φίλτρα ενεργού άνθρακα. ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ
• Τοποθετήστε το σωλήνα PVC 7 του εξοπλισμού στην έξοδο του σώματος του απορροφητήρα.
• Σπρώξτε το σωλήνα μέχρι τέρμα.

Τοποθέτηση σώματος απορροφητήρα μοντέλου απαγωγής Πίσω έξοδος μοντέλου απαγωγής

• Σε περίπτωση που επιλέξετε την έξοδο αέρα στο πίσω μέρος του απορροφητήρα θα πρέπει να βιδώσετε την τάπα-συστολή εξόδου αέρα 8c με 2 βίδες 12e του εξοπλισμού στο πίσω μέρος του απορροφητήρα. Πάνω έξοδος μοντέλου απαγωγής
• Σε περίπτωση που επιλέξετε την έξοδο αέρα στο πάνω μέρος του απορροφητήρα θα πρέπει να αποσυνδέσετε τα 2 στηρίγματα που είναι ορατά στο εσωτερικό της οπής στο πάνω μέρος του σώματος απορροφητήρα. Αφαιρέστε επίσης το ήδη χαραγμένο κομμάτι της (Εικ.2) για να επιτρέψετε τη διέλευση του σωλήνα.
• Βιδώστε τα στηρίγματα στο ήδη χαραγμένο κομμάτι, που αφαιρέσατε προηγουμένως, με 2 βίδες 12e του εξοπλισμού.

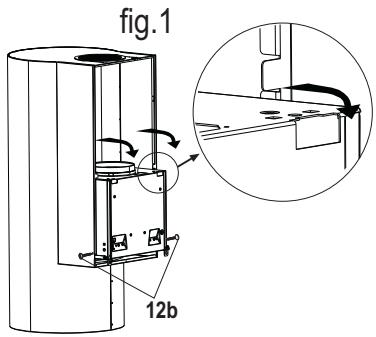

• Ακουμπήστε περνώντας το σώμα απορροφητήρα 1 στη μονάδα αναρρόφησης 3 και στερεώστε το στα πλευρά με τις 2 βίδες 12b. (Εικ.1) 12b

• Βιδώστε το ήδη χαραγμένο κομμάτι με τα στηρίγματα (Εικ.2) στο πάνω μέρος του σώματος απορροφητήρα, με 2 βίδες 12e του εξοπλισμού, έτσι ώστε να ασφαλίσετε το σωλήνα για την εκκένωση του αέρα. 12e

• Αν χρησιμοποιήσετε ένα σωλήνα Φ 120 σπάστε το εσωτερικό τμήμα της τάπας-συστολής εξόδου αέρα 8c. Περάστε το δακτύλιο στο σωλήνα για την εκκένωση του αέρα και βιδώστε τον στο σώμα απορροφητήρα με 2 βίδες 12e του εξοπλισμού. ø 120

Τοποθέτηση σώματος απορροφητήρα μοντέλου ανακύκλωσης

• Αποσυνδέσετε τα 2 στηρίγματα που είναι ορατά στο εσωτερικό της οπής στο πάνω μέρος του σώματος απορροφητήρα.
• Ακουμπήστε περνώντας το σώμα απορροφητήρα 1 στη μονάδα αναρρόφησης 3 και στερεώστε το στα πλευρά με τις 2 βίδες 12b.
• Τοποθετήστε τη ρυθμιζόμενη γρίλια 8 στο σωλήνα και ελέγξτε τη σωστή τοποθέτησή της.
• Βιδώστε τη ρυθμιζόμενη γρίλια 8 τις βίδες 12e του εξοπλισμού.
• Βεβαιωθείτε για την παρουσία των φίλτρων ενεργού

12b Ηλεκτρική σύνδεση

παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

• Βγάλτε το φίλτρο και βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδεθεί σωστά στην υποδοχή της μονάδα αναρρόφησης.
• Πάρτε το κουτί χειριστηρίων από το εσωτερικό της μονάδας αναρρόφησης 3 και στερεώστε το στην πλαστική βάση που βρίσκεται στο σώμα του απορροφητήρα στο ύψος των χειριστηρίων.
• Ασφαλίστε τις καλωδιώσεις στο εσωτερικό του περιβλήματος με το δακτύλιο ταινία έχει ήδη τοποθετηθεί
• Συνδέστε το συνδετήρα για τα σποτάκια Lux.
• Για το μοντέλο ανακύκλωσης τοποθετήστε το φίλτρο ενεργού άνθρακα.
• Τοποθετήστε τα φίλτρα για λίπη.

Πίνακας χειριστηρίων

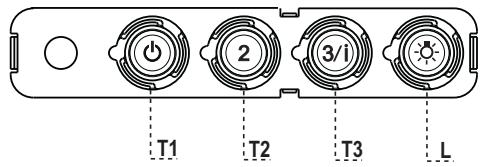

LED T1 Ταχύτητα Αναμμένο ΛΕΙΤΟΥΡΓΙΕΣ Ανάβει το μοτέρ στην πρώτη ταχύτητα. Σβήνει το μοτέρ. T2 Ταχύτητα Αναμμένο T3 Ταχύτητα Σταθερό Αναβοσβήνει Ανάβει το μοτέρ στη δεύτερη ταχύτητα. Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα. Αν το πιέσετε για 2 δευτερόλεπτα. Ενεργοποιεί την τέταρτη ταχύτητα με χρονοδιακόπτη 6 λεπτών. Μετά την πάροδο του χρόνου αυτού επανέρχεται στην προηγούμενη επιλεγμένη ταχύτητα. Κατάλληλη για μεγάλη παραγωγή ατμών από το μαγείρεμα.

Ανάβει και σβήνει το φως. Προσοχή: Το πλήκτρο T1 σβήνει το μοτέρ περνώντας πάντα από την πρώτη ταχύτητα.

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν καθαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης. Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδικούς γάντζους. Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους. Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος. Φίλτρο ενεργού άνθρακα (Μοντέλο ανακύκλωσης) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντικαθίσταται τουλάχιστον κάθε 4 μήνες ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.
• Βγάλτε το μεταλλικό φίλτρο για λίπη.
• Βγάλτε το κορεσμένο φίλτρο ενεργού άνθρακα αφού το ελευθερώσετε από τα στηρίγματα.
• Τοποθετήστε το νέο φίλτρο ενεργού άνθρακα στη θέση του.
• Τοποθετήστε το μεταλλικό φίλτρο για λίπη.

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυνθείτε στο Σέρβις").
