РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ECLIPSE FABER

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

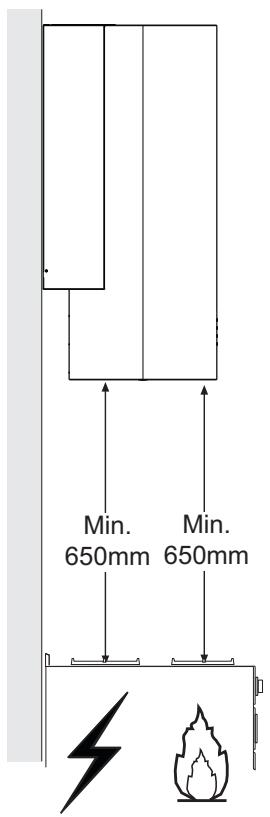

В целях собственной безопасности и для правильной работы прибора рекомендуется внимательно прочитать руководство, прежде чем приступать к его установке и вводу в действие. Храните руководство всегда вместе с прибором также в случае передачи его третьим лицам. Знание пользователями всех параметров работы и безопасности прибора имеет большое значение. Подключение электрических проводов должно выполняться компетентным специалистом. Изготовитель не несет ответственность за убытки, возникающие в результате неправильной установки или эксплуатации прибора. Безопасное расстояние между варочной панелью и всасывающей вытяжкой должно быть не менее 650 мм (некоторые модели можно устанавливать ниже; см. раздел, посвященный рабочим размерам и операциям по установке Если в инструкциях по установке газовой плиты сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров. Проверьте соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки. В соответствии с нормативными правилами монтажа электропроводки в стационарной электрической сети должны быть установлены разъединители. Для приборов класса I проверьте, чтобы в электрической сети вашего дома была предусмотрена соответствующая система заземления. Соедините вытяжку с дымоходом трубой, диаметр которой должен быть не менее 120 мм. Труба для отведения дыма должна быть как можно короче. Соблюдайте все нормативные требования по отведению отработанного Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится дым, образующийся в процессе горения (например, отопительные котлы, камины и проч.).

Если вытяжной шкаф используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался вытяжкой обратно в Воздух не должен выводиться из помещения по каналу для отведения продуктов горения, выделяемых приборами, работающими на газу или других горючих В случае повреждения кабеля питания он должен быть заменен изготовителем или техническим специалистом сервисного центра. Вставьте вилку в розетку, расположенную в доступном месте; тип розетки должен соответствовать действующим нормативным правилам. Необходимо строго соблюдать правила местных учреждений, устанавливающие технические требования и меры безопасности для систем отведения дыма. ПРЕДУПРЕЖДЕНИЕ: прежде чем приступить к установке кухонной вытяжки, снимите с нее защитную пленку. Используйте только винты и метизы, пригодные для установки вытяжного ПРЕДУПРЕЖДЕНИЕ: использование винтов или зажимных устройств, не соответствующих указаниям данных инструкций, может привести к возникновению опасных ситуаций и к электрическим ударам. Не рекомендуется прямо смотреть на лампочку через оптические приборы (бинокль, увеличительное стекло и проч.). Не готовьте блюда фламбе под вытяжкой: опасность возникновения пожара. Прибором могут пользоваться дети старше 8 лет и лица с ограниченными психическими, физическими и сенсорными способностями, а также не имеющие достаточного опыта и знаний, но только под присмотром ответственных лиц и при условии, что они обучены безопасной эксплуатации прибора и знают о связанных с его неправильным использованием опасностях. Следите, чтобы дети не играли с прибором. Очистку и уход за прибором не должны выполнять дети, разве только под присмотром взрослых. Следите, чтобы детьми не играли с прибором.

Запрещается пользоваться прибором лицам (а также детям) с ограниченными психическими, физическими и сенсорными способностями, а также, не имеющим достаточного опыта и знаний; в противном случае они должны быть соответствующим образом обучены и находиться под наблюдением. Доступные части прибора могут сильно нагреваться в процессе приготовления пищи.

Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара). См. раздел, посвященный уходу и очистке прибора. В помещении должна быть предусмотрена соответствующая вентиляция, когда вытяжка используется одновременно с приборами, работающими на газу или другом топливе (это правило не распространяется на приборы, выпускающие воздух только в помещение).

на изделии или на упаковке указывает, что прибор нельзя выбрасывать, как обычный бытовой мусор. Прибор, подлежащий уничтожению, необходимо сдать в специальный сборный пункт для повторного использования электрических и электронных компонентов. Пользователь, правильно сдающий прибор на переработку, помогает предотвратить потенциальные негативные последствия для окружающей среды и для здоровья людей, возникающие в случае неправильного его уничтожения. За более подробной информацией о вторичном использовании прибора обращайтесь в городской совет, в местную службу по переработке отходов или в магазин, где прибор был приобретен.

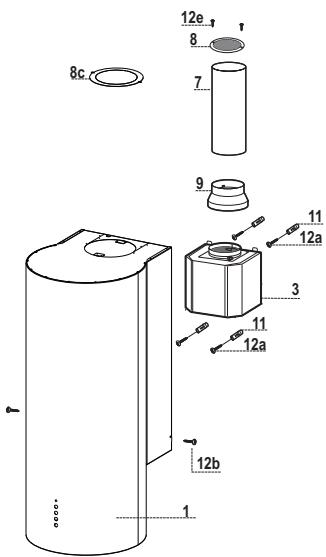

12a 12b 12e Кол. Части изделия 1 Корпус вытяжки в комплекте с устройствами управления, освещением, фильтрами 1 Вытяжной аппарат 1 Труба ПВХ 1 Регулируемая решетка 1 Заглушка - переходный фланец выпуска воздуха 1 Переходный фланец ø 150-120 мм Кол. Установочные компоненты 4 Дюбели ø 10 4 Винты 4,2 х 44,4 2 Винты M3 x 8 Torx 6 Винты 2,9 х 9,5 Кол. Документация 1 Руководство по эксплуатации 12e

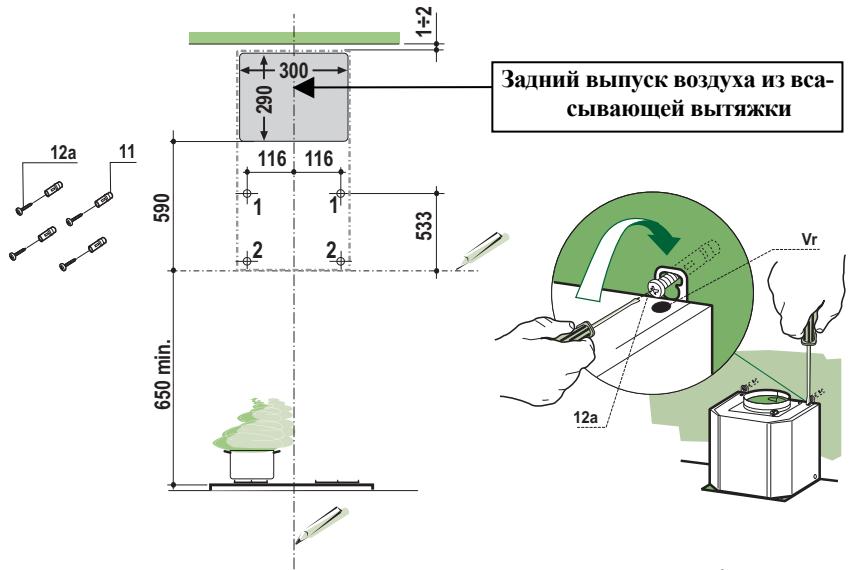

Отверстия в стене и крепление силового агрегата 1÷2 Учитывая сложность процесса установки прибора, рекомендуется выполнять его при участии не менее двух людей.

Задний выпуск воздуха из всасывающей вытяжки

12a В случае установки фильтрующей вытяжки следует иметь в виду, что между прибором и верхним пределом (потолок или подвесная полка) должно быть расстояние не менее 8-10 см. Проведите на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для установки вытяжки;
• горизонтальную линию на расстоянии не менее 650 мм над варочной панелью.
• Отметьте, как указано, установочную точку (1) на расстоянии 116 мм от вертикальной линии и на расстоянии 533 мм над горизонтальной линией.
• Повторите эту операцию с противоположенной стороны вертикальной линии и проверьте, чтобы точки были на одном уровне.
• Просверлите отверстия ø 8 мм в обозначенных точках.
• Вставьте в отверстия дюбели 11.
• Ввинтите 2 прилагаемых винта 12a (4,2 x 44,4) в отверстия, оставив 5-6 мм между стеной и головками винтов.
• Затяните 2 винта Vr в точках крепления силового агрегата 3.
• Закрепите силовой агрегат 3 винтами 12a.
• Винтами Vr выровняйте положение корпуса вытяжки.
• Обозначьте, как показано, контрольные точки (2) скоб, закрепленных под силовым агрегатом 3.
• Просверлите отверстия ø 8 мм в обозначенных точках.
• Вставьте в отверстия дюбели 11.
• Ввинтите в отверстия 2 прилагаемых в комплекте винта 12a (4,2 x 44,4).
• Окончательно затяните 4 винта 12a крепления вытяжного аппарата.

Соединение выпуска воздуха всасывающей вытяжки Для установки всасывающей вытяжки соедините ее с выпускной трубой жесткой или гибкой трубкой ø 150 или 120 мм по усмотрению монтажника. Трубка может выходить как сверху, так и сзади вытяжки. ø 150 ø 120

ВЫПУСК ВОЗДУХА СЗАДИ

• Чтобы сделать отверстие для отведения воздуха, следует придерживаться схемы, приведенной в разделе "Отверстия

• Для соединения с трубкой ø 120 мм вставьте переходный фланец 9 в выпускное отверстие в корпусе вытяжки.
• Закрепите трубку специальными трубными зажимами. Необходимый материал не входит в комплект поставки.
• Выньте фильтры против запахов на активированном угле. ВЫПУСК ВОЗДУХА СВЕРХУ
• Для соединения вытяжки трубкой ø 150 мм соедините ее с выпускной трубой жесткой или гибкой трубкой.
• Для соединения с трубкой ø 120 мм вставьте переходный фланец 9 в выпускное отверстие в корпусе вытяжки.
• Соедините вытяжку с выпускной трубой жесткой или гибкой трубкой.
• Закрепите трубку специальными трубными зажимами. Необходимый материал не входит в комплект поставки.
• Выньте фильтры против запахов на активированном угле. ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ
• Вставьте прилагаемую в комплекте трубку из пвх 7 в выпускное отверстие корпуса вытяжки.
• Нажмите на трубку до упора.

Установка корпуса всасывающей вытяжки Всасывающая вытяжка с задним выпуском воздуха

• Если выбран вариант с задним выпуском воздуха из вытяжки, следует привинтить заглушку - переходный фланец выпуска воздуха 8c 2 прилагаемыми винтами 12e в верхней части вытяжки. Всасывающая вытяжка с верхним выпуском воздуха
• Если выбран вариант с выпуском воздуха из верхней части вытяжки, следует отделить 2 скобы, видные внутри отверстия в верхней части корпуса вытяжки. Снимите также элемент с надрезкой (Рис. 2), чтобы проложить трубку.
• Привинтите скобы к снятому элементу с надрезкой 2 прилагаемыми винтами 12e.

• Приложите и наденьте корпус вытяжки 1 на вытяжной аппарат 3, закрепите его по бокам 2 винтами 12b. (Рис.1) 12b

• Привинтите элемент с надрезкой вместе со скобами (Рис. 2) к верхней части вытяжки 2 прилагаемыми в комплекте винтами 12e, чтобы зафиксировать трубку отведения воздуха в положении. 12e

• При использовании трубки 120 пробейте внутреннюю часть заглушки - переходного фланца выхода воздуха 8c. Установите полученное таким образом кольцо на трубку для отведения воздуха и привинтите ее прилагаемыми в комплекте 2 винтами 12e.

Установка корпуса фильтрующей вытяжки

• Отделите 2 скобы, видные внутри отверстия в верхней части корпуса вытяжки.
• Приложите и наденьте корпус вытяжки 1 на вытяжной аппарат 3, закрепите его по бокам 2 винтами 12b.
• Установите регулируемую решетку 8 на трубу и проверьте правильность ее установки.
• Привинтите регулируемую

прилагаемыми винтами 12e.

• Проверьте наличие фильтров против запахов на активированном угле.

12b Электрическое подключение

• Соедините вытяжку с сетью питания через двухполюсный выключатель с минимальным разведением контактов 3 мм.

соединительный зажим питающего кабеля был правильно вставлен в разъем вытяжного устройства.

• Возьмите коробку управления внутри вытяжного аппарата 3 и вставьте ее в специальный пластиковый держатель в корпусе вытяжки на уровне устройств управления.
• Закрепите провода внутри корпуса с прокладкой ленты уже установлены.
• Соедините зажим лампочек освещения Lux.
• В фильтрующей вытяжке установите фильтр против запахов на активированном угле.
• Поставьте на место жировые фильтры.

Включает двигатель на первой скорости. Выключает двигатель. T2 Скорость

Включает двигатель на второй скорости. T3 Скорость

Кратким нажатием включает двигатель на третьей скорости.

При нажатии в течение 2 секунд. Включает четвертую скорость на 6 минут, по истечении которых возвращает двигатель на заданную ранее скорость работы. Функция пригодна для обработки максимальных объемов дыма от готовки.

Включает и выключает осветительную систему. Внимание: Клавиша T1 выключает двигатель, работа которого всегда проходит через первую скорость.

Противожировые фильтры ОЧИСТКА МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРОВЫХ ФИЛЬТРОВ

• Такой фильтр можно также мыть в посудомоечной машине. Мыть фильтр необходимо не реже одного раза в 2 месяца или чаще в случае его активного применения.
• Снять фильтр, для чего прижать его к задней стороне узла и одновременно потянуть вниз.
• Помыть фильтр, следя за тем, чтобы он не погнулся, и дать ему просохнуть.
• Поставить фильтр на место так, чтобы ручка находилась с наружной стороны и была видна. Фильтр против запахов (фильтрующая вытяжка) ЗАМЕНА УГОЛЬНОГО ФИЛЬТРА

• Данный фильтр не моется и не восстанавливается; его следует менять не реже одного раза в 4 месяца или чаще в случае активного применения.
• Снять металлический противожировой фильтр.
• Отсоединить насыщенный угольный фильтр против запахов при помощи специальных защелок.
• Установить новый фильтр в положении и закрепить его защелками.
• Поставить на место металлический противожировой

• Для замены светодиода обращайтесь в обслуживающий центр ("Для приобретения обращайтесь в обслуживающий
