KASUTUSJUHEND ECLIPSE FABER

Teie ohutuse ja seadme õige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik. Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine. Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike). Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada. Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule. Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele. I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse. Ühendage pliidikumm tõmbelõõriga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini peab olema võimalikult lühike. Täidetud peavad olema õhu väljutamisega seotud määrused. Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.

Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tõmbamist ruumi pliidikummi poolt. Õhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena. Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga. Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa. Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi. HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled. Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi. HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid. Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse. Ärge pliidikummi all flambeerige – tuleoht. 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed. Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse. Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna. Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine. Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi).

sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

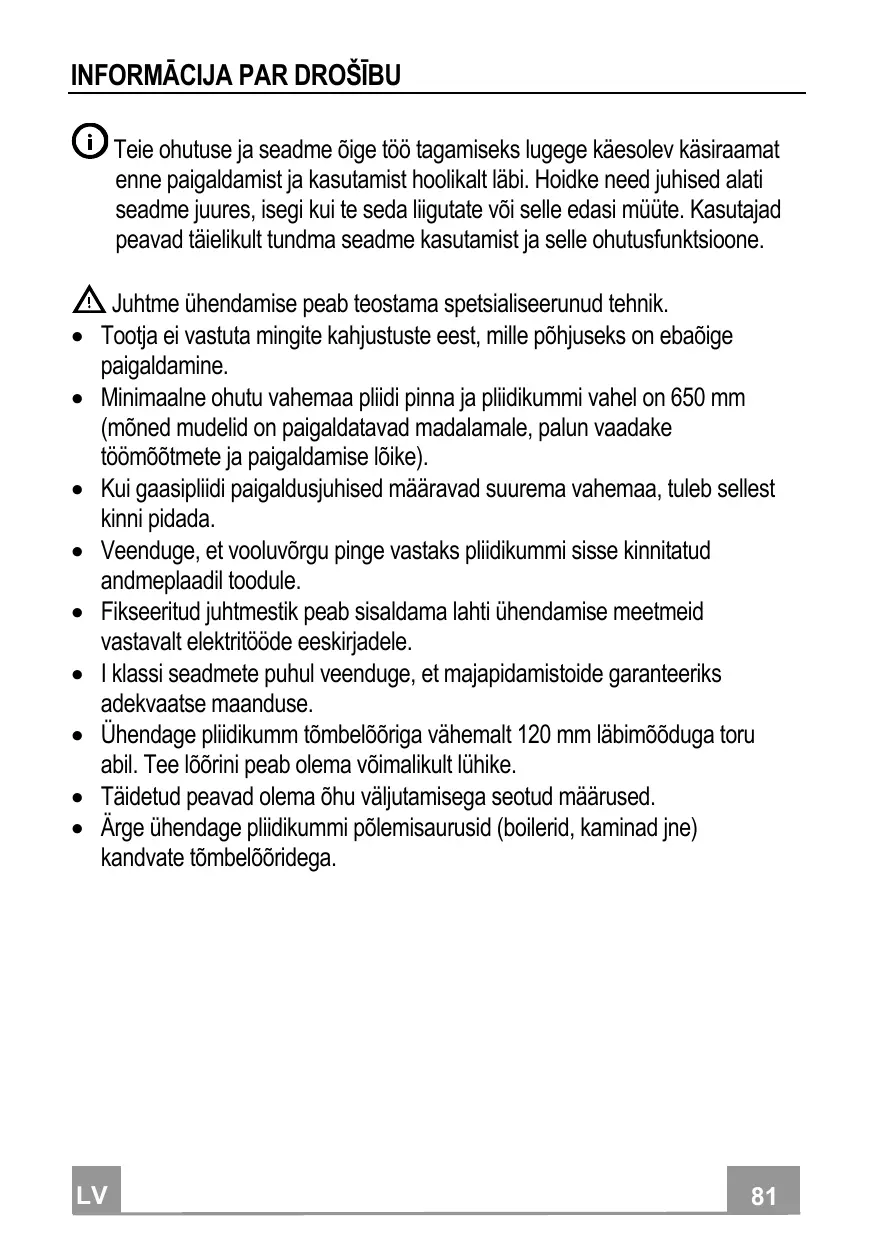

OHUTUSTEAVE Teie ohutuse ja seadme õige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone.

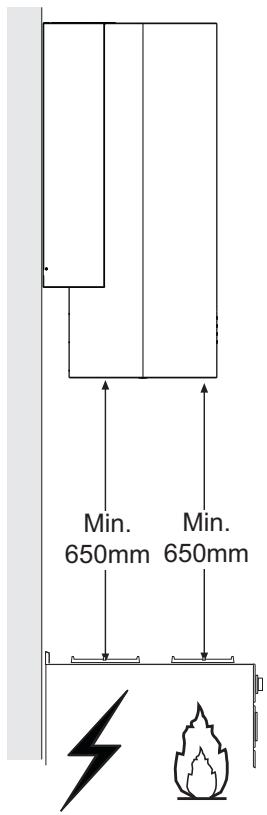

Juhtme ühendamise peab teostama spetsialiseerunud tehnik. Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine. Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike). Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada. Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule. Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele. I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse. Ühendage pliidikumm tõmbelõõriga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini peab olema võimalikult lühike. Täidetud peavad olema õhu väljutamisega seotud määrused. Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.

Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tõmbamist ruumi pliidikummi poolt. Õhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena. Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga. Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa. Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi. HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled. Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi. HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid. Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse. Ärge pliidikummi all flambeerige – tuleoht. 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed. Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse. Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna. Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine. Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi).

sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

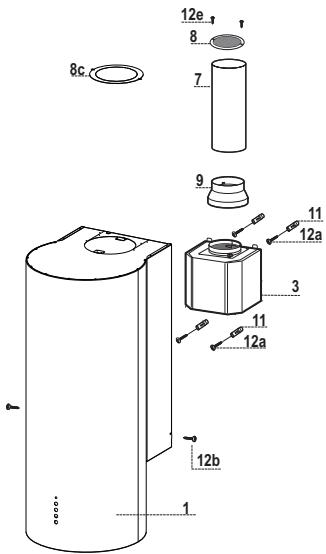

OMADUSED Komponendid Viide Kogus Toote komponendid 1 Pliidikummi kate koos järgmisega: Juhikud, Valgusti, Filtrid 1 Imiseade 1 PVC toru 1 Suunav võre 1 Õhuväljundi siirdmikkork 1 Siirdmikäärik ø 150-120 mm Viide Kogus Paigalduskomponendid 4 Tüüblid ø 10 12a 4 Kruvid 4.2 x 44.4 12b 2 Kruvid M3 x 8 Torx 12e 6 Kruvid 2.9 x 9.5 Kogus Dokumentatsioon 1 Kasutusjuhend 12e

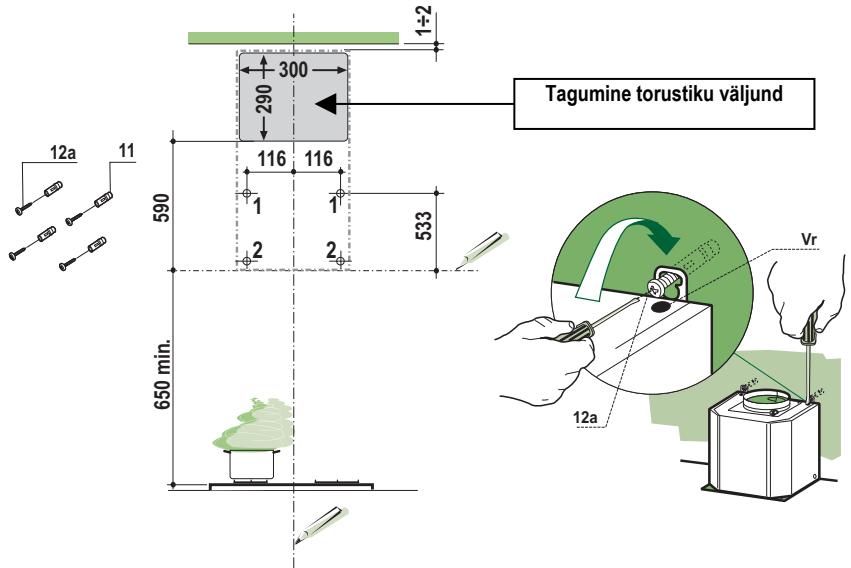

Seina puurimine ja mootoriseadme kinnitamine 1÷2 Arvestades paigaldustööde keerukust on nende läbiviimiseks vaja vähemalt kahte inimest.

Tagumine torustiku väljund

12a Kui pliidikumm on paigaldatud retsirkulatsiooniga versioonis, pidage meeles, et pliidikummi ülaosa ja selle kohal asuva pinna (lagi või riiul) vahele peab olema jäetud minimaalne vahemaa vähemalt 8-10 cm. Joonistage seinale järgmised märgistused:

• Vertikaalne joon lae või ülemise pinnani, pliidikummi tulevase asukoha keskele;
• horisontaalne joon: 650 mm üle pliidiplaadi;
• Märgistage näidatud viitepunkt (1) 116 mm vertikaalsest viitejoonest ja 533 mm kõrgusel horisontaalsest viitejoonest, nagu joonisel näidatud.
• Korrake sama toimingut ka teisel poolel, kontrollides, et see on loodis.
• Puurige märgitud punktid ø 8 mm puuriga.
• Sisestage tüüblid 11 aukudesse.
• Pingutage 2 kaasas olevat kruvi 12a (4.2 x 44.4) puuritud aukudes, jättes seina ja kruvide peade vahele 5-6 mm vahemaa.
• Pingutage 2 mootoriseadme 3 ühenduspunktides asuvat kruvi Vr.
• Riputage mootoriseade 3 kruvidele 12a.
• Keerake pliidikummi katte loodi seadmiseks kruvisid Vr.
• Märgistage viitepunktid (2) mootoriseadme 3 alla riputatavatele klambritele nagu näidatud.
• Puurige märgitud punktid ø 8 mm puuriga.
• Sisestage tüüblid 11 aukudesse.
• Sisestage puuritud aukudesse 2 kaasas olevat kruvi 12a (4.2 x 44.4).
• Pingutage 4 kruvi 12a, kinnitades imiseadme täielikult.

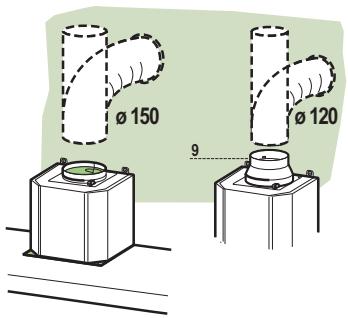

Õhuväljundi ühendus – torustikuga versioon Torustikuga versiooni paigaldamisel ühendage pliidikumm väljundtoruga jäiga või painduva ø 150 mm või 120 mm toru abil, mille valik toimub paigaldava tehniku äranägemisel. Toru võib pliidikummist väljuda ülevalt või tagant.

• Pidage meeles, et toruava puurimisel peate järgima seina puurimise lõigus toodud joonist.
• ø120 mm toru abil ühendamiseks asetage pliidikummi väljundile siirdmikäärik 9.
• Kinnitage toru sobivate toruklambrite abil. Selleks vajalikke materjale ei ole lisatud.
• Eemaldage kõik aktiivsöefiltrid.
• ø 150 mm toru abil ühendamiseks ühendage pliidikumm jäiga või painduva toru abil väljundtoruga.
• ø120 mm toru abil ühendamiseks asetage pliidikummi väljundile siirdmikäärik 9.
• Ühendage pliidikumm jäiga või painduva toru abil väljundtoruga. ø 150 ø 120

• Kinnitage toru sobivate toruklambrite abil. Selleks vajalikke materjale ei ole lisatud.
• Eemaldage kõik aktiivsöefiltrid.

ÕHUVÄLJUND – RETSIRKULATSIOONIGA VERSIOON

• Paigaldage lisatud PVC toru 7 pliidikummi katte väljundile.
• Vajutage toru lõpuni sisse.

Pliidikummi korpuse paigaldamine – torustikuga versioon Torustikuga versiooni tagumine väljund

• Kui valitud on pliidikummi taga asuv õhuväljund, tuleb pliidikummi ülemisele osale lisatud 2 kruvi 12e abil kruvida õhuväljundi siirdmikkork 8c. Torustikuga versiooni ülemine väljund

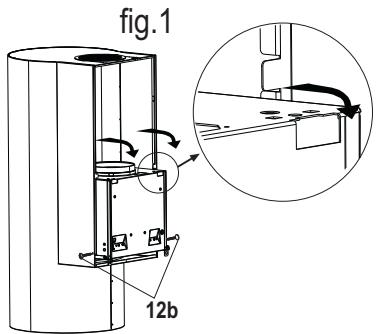

• Kui valitud on pliidikummi peal asuv õhuväljund, tuleb eemaldada 2 pliidikummi katte ülemisel osal nähtaval olevat klambrit. Samuti eemaldage toru läbiviimise võimaldamiseks ette sälgustatud osa (joonis 2).
• Kruvige klambrid pärast selle ülalkirjeldatud viisil eemaldamist 2 lisatud kruvi 12e abil ette sälgustatud osale.

• Toetage pliidikummi kate 1 imiseadmele 3, sisestades selle ja kinnitades selle küljelt 2 kruvi 12b abil. (joonis 1) 12b 12e

• Kruvige ette sälgustatud osa koos klambritega (joonis 2) 2 lisatud kruvi 12e abil tagasi pliidikummi katte ülemisele osale, et blokeerida õhutoru.
• Kui kasutatakse toru suurusega 120, murdke õhuväljundi siirdmikkorgi 8c sisemine osa. Viige nii saadud rõngas õhutorusse ja kruvide see 2 lisatud kruvi 12e abil pliidikummi kattele. ø 120

Pliidikummi korpuse paigaldamine – retsirkulatsiooniga versioon

• Eemaldage pliidikummi katte ülemise osa avas nähtavad 2 klambrit.
• Toetage pliidikummi kate 1 imiseadmele 3, sisestades selle ja kinnitades selle küljelt 2 kruvi 12b abil.
• Asetage suunav võre 8 torule ja veenduge, et see on õigesti paigaldatud.
• Kinnitage suunav võre 8 lisatud kruvide 12e abil.
• Veenduge, et paigaldatud oleks aktiivsöe-lõhnafilter.

• Ühendage pliidikumm võrgutoitega, sisestades vähemalt 3 mm kontaktivahega kahepooluselise lüliti.

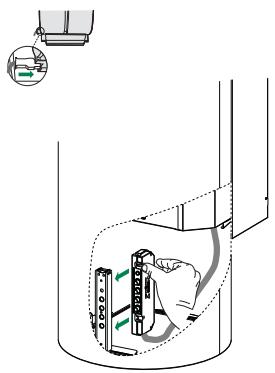

• Eemaldage filter ja veenduge, et toitekaabel oleks korralikult imemisventilaatori pessa sisestatud.
• Võtke imiseadmes 3 asuv juhtimiskarp ja viige see selle jaoks pliidikummi kattes juhtseadmete kõrgusel asuvasse plasttukke.
• Viige juhemed läbi juba paigaldatud kleepuva juhtmeköidise ja kinnitage sellega.
• Ühendage laikvalgustite ühendus Lux.
• Retsirkulatsiooniga versioonil paigaldage aktiivsöelõhnafilter.
• Paigaldage metallist rasvafiltrid tagasi. Lux

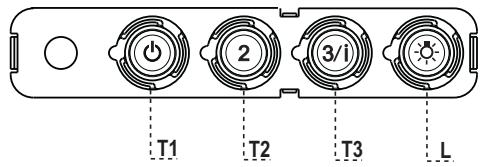

Juhtpaneel NUPP VALGUSDIOOD T1 Kiirus Sees T2 Kiirus Sees FUNKTSIOONID Lülitab mootori sisse esimesel kiirusel. Lülitab mootori välja. T3 Kiirus Lülitab mootori sisse teisel kiirusel. Fikseeritud Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel. Vilgub Hoides 2 sekundit. Aktiveerib neljanda kiiruse 6 minutile seatud taimeriga, mille järel pöördub süsteem tagasi eelnevalt seatud kiirusele. Sobib maksimaalsete lõhnatasemete käsitsemiseks.

Valgustus Valgustussüsteemi sisse- ja väljalülitamine. Hoiatus: Nupp T1 lülitab mootori pärast esmalt esimesele kiirusele lülitamist välja.

• Filtrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas.
• Eemaldage filtrid ükshaaval, surudes neid grupi tagaosa suunas ning samal ajal allapoole tõmmates.
• Peske filtrid, vältides samal ajal nende painutamist. Laske neil enne uuesti paigaldamist kuivada.
• Filtrite uuesti paigaldamisel veenduge, et käepide oleks väljast nähtaval. Aktiivsöefilter (retsirkulatsiooniga versioon)

AKTIIVSÖEFILTRI VAHETAMINE

• Filter ei ole pestav ega regenereeritav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel või eriti suurel kasutuskoormusel sagedamini.
• Eemaldage metallist rasvafiltrid
• Eemaldage küllastunud aktiivsöefilter, vabastades kinnituskonksud
• Paigaldage uus filter, kinnitades selle konksudega kohale
• Paigaldage metallist rasvafiltrid tagasi. Valgustusseade
• Vahetamiseks võtke ühendust tehnilise toega ("Ostmiseks võtke ühendust tehnilise toega").
