ECLIPSE - Oro kondicionierius FABER - Nemokama naudojimo instrukcija

Produkto tipas	Traukiantis gaubtas (vadinamas oro kondicionieriumi, bet veikia kaip gaubtas)
Gamintojas	FABER
Modelis	ECLIPSE
Kategorija	Traukiantis gaubtas
Minimalus saugos atstumas	650 mm tarp viryklės ir gaubto (gali skirtis priklausomai nuo modelio)
Ištraukimo kanalo skersmuo	120 mm arba 150 mm (sumažinamas naudojant pridedamą antgalį)
Montavimo versija	Traukianti (išorinis ištraukimas) arba filtruojanti (recirkuliacija su anglies filtru)
Vėdinimo greičiai	3 greičiai + boost (4-as greitis, laikinas 6 minutes)
Apšvietimas	Integruotas, LED arba halogeninės lemputės (tiksliau nenurodyta)
Riebalų filtrai	Savaime laikantys metaliniai filtrai, plaunami indaplovėje (maždaug kas 2 mėnesius)
Aktyviosios anglies filtras	Neplaunamas, keičiamas kas 4 mėnesius (arba dažniau pagal naudojimą)
Maitinimo šaltinis	Tinklo įtampa (nenurodyta, paprastai 220–240 V) – reikalingas dvipolis jungiklis
Elektrinė klasė	I klasė (reikalingas įžeminimas)
Maitinimo laido ilgis	Nenurodyta
Svoris	Nenurodyta (apytikriai ~10–15 kg)
Matmenys (Ilgis x Plotis x Aukštis)	Nenurodyta, priklauso nuo montavimo konfigūracijos
Valdymo tipas	Mygtukai su šviesos indikatoriais greičiams ir šviesai
Oro ištraukimas	Galimas viršutinis arba galinis išėjimas, su redukciniu kištuku
Medžiaga	Nenurodyta (tikriausiai nerūdijantis plienas)
Garso lygis	Nenurodyta
Montavimas	Montuojama ant sienos, reikalingi mažiausiai du žmonės
Vaikų sauga	Neleiskite vaikams žaisti su įrenginiu
Priežiūra	Reguliarus filtrų ir gaubto valymas, nenaudokite liepsnos po gaubtu
Atsarginės dalys / remontas	Dėl apšvietimo ir kitų dalių keitimo kreipkitės į techninės priežiūros tarnybą
Garantija	Nenurodyta

Dažnai užduodami klausimai - ECLIPSE FABER

Koks yra minimalus atstumas tarp gaubto ir viryklės?

Minimalus saugos atstumas yra 650 mm virš viryklės. Jei dujinės viryklės gamintojo instrukcijose nurodytas didesnis atstumas, jis turi pirmenybę.

Kaip sumontuoti oro ištraukimą?

Gaubtas gali būti montuojamas traukiančia versija (išorinis ištraukimas) arba filtruojančia (recirkuliacija). Ištraukimui naudokite standųjį arba lankstų vamzdį, kurio skersmuo 120 mm arba 150 mm. Vamzdis gali išeiti per viršutinę arba galinę gaubto dalį.

Kaip valyti riebalų filtrus?

Metaliniai riebalų filtrai plaunami indaplovėje. Rekomenduojama juos plauti kas 2 mėnesiai, arba dažniau, jei naudojama intensyviai. Prieš vėl montuodami leiskite jiems išdžiūti.

Kada reikia pakeisti anglies filtrą?

Aktyviosios anglies filtras nėra plaunamas ar regeneruojamas. Jį reikia keisti kas 4 mėnesius, arba dažniau, jei gaubtas naudojamas labai intensyviai. Norėdami jį pakeisti, pirmiausia nuimkite riebalų filtrus.

Kaip naudoti boost greitį (4-asis greitis)?

Paspauskite mygtuką T3 2 sekundes, kad įjungtumėte laikiną 4-ąjį greitį. Variklis dirba visa galia 6 minutes, tada automatiškai grįžta prie ankstesnio greičio. Ši funkcija idealiai tinka dūmų piko metu.

Ką daryti, jei neveikia apšvietimas?

Dėl apšvietimo keitimo kreipkitės į įgaliotą techninės priežiūros tarnybą. Nebandykite patys keisti lempučių, jei instrukcija to nenurodo.

Ar galiu naudoti gaubtą be išorinio ištraukimo?

Taip, filtruojančioje versijoje. Įsitikinkite, kad aktyviosios anglies filtras yra sumontuotas. Tokiu atveju oras recirkuliuojamas ir grąžinamas į patalpą. Laikykitės minimalaus 8-10 cm atstumo virš gaubto iki lubų ar lentynos.

Kokio skersmens ištraukimo kanalas rekomenduojamas?

Gaubtas skirtas 150 mm skersmens kanalui. Jei naudojate 120 mm kanalą, įstatykite pridedamą redukcinį antgalį ant gaubto išėjimo.

Kaip sumontuoti gaubtą traukiančioje versijoje su galiniu išėjimu?

Prisukite redukcinį kištuką (ref. 8c) prie viršutinės gaubto dalies dviem varžtais. Tada prijunkite ištraukimo kanalą prie galinio išėjimo.

Ką daryti, jei gaubtas neįsijungia po montavimo?

Patikrinkite, ar maitinimo laido jungtis tinkamai įkišta į gaubto lizdą ir ar dvipolis jungiklis yra ĮJUNGTA padėtyje. Taip pat įsitikinkite, kad maitinimo šaltinis atitinka reikalavimus (tinklo įtampa ir įžeminimas).

NAUDOJIMO INSTRUKCIJA ECLIPSE FABER

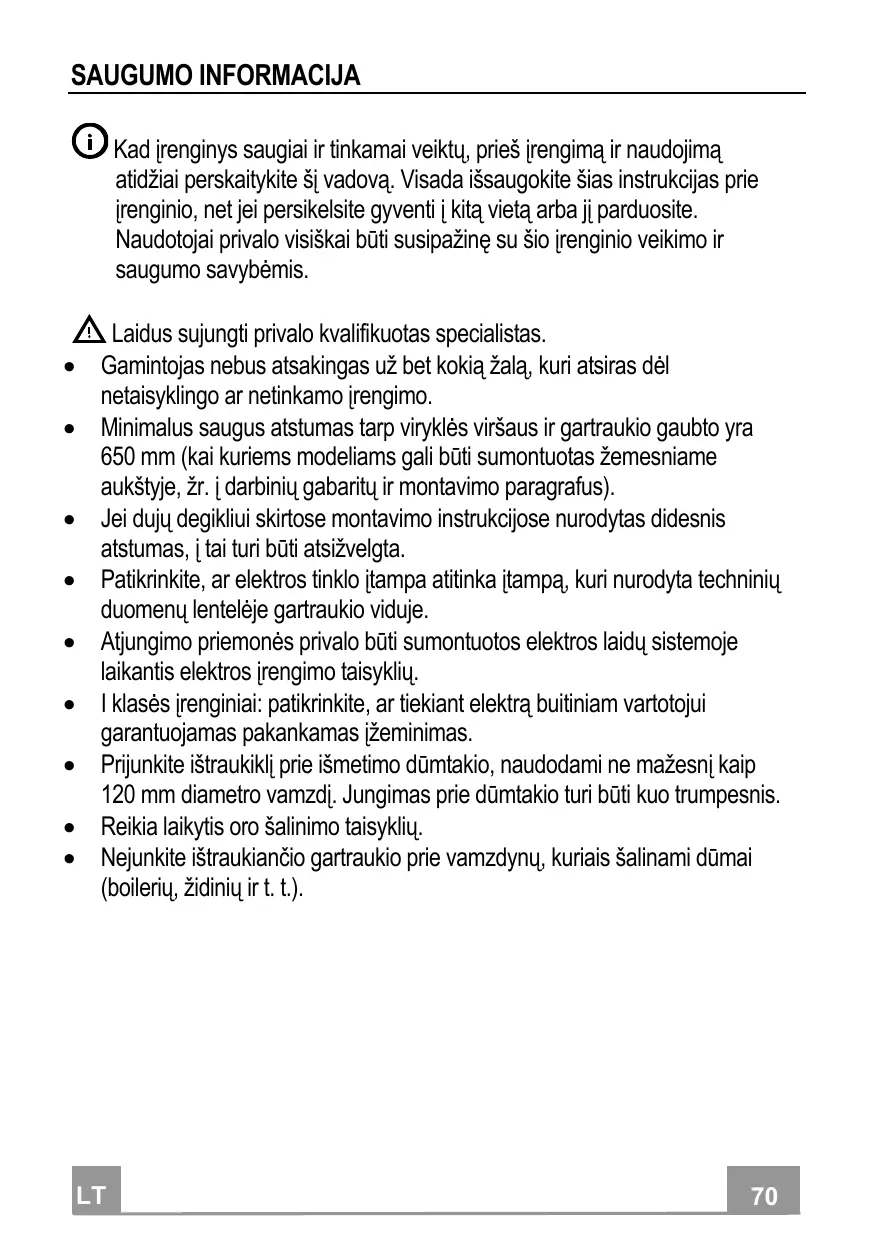

Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą vietą arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis.

Laidus sujungti privalo kvalifikuotas specialistas. - Gamintojas nebus atsakingas už bet kokią žalą, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo. - Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. darbinių gabaritų ir montavimo paragrafus). - Jei dujų degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, į tai turi būti atsižvelgta. - Patikrinkite, ar elektros tinklo įtampa atitinka įtampą, kuri nurodyta techninių duomenų lentelėje gartraukio viduje. - Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių. - I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas įžeminimas. - Prijunkite ištraukiklį prie išmetimo dūmtakio, naudodami ne mažesnį kaip 120 mm diametro vamzdį. Jungimas prie dūmtakio turi būti kuo trumpesnis. Reikia laikytis oro šalinimo taisyklių. - Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.).

• Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrįžtų atgal į patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar - taip bus užtikrinta, kad gartraukis nestumtų garų į patalpą.
• Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.
• Jei elektros tiekimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• Įkiškite kištuką į lizdą, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje.
• Atsižvelgiant į dūmų šalinimui taikomas technines ir saugumo priemones, svarbu laikytis vietinių institucijų nurodytų taisyklių.

ĮSPĖJIMAS! Prieš montuodami garų surinktuvą, nuo jo pašalinkite apsauginę plėvelę.

Gartraukiui atremti naudokite tik sraigtus ir mažas dalis.

ĮSPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai bus montuojami nesilaikant šių nurodymų, elektra gali kelti pavojų.

• Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu nereikia kepti patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, kuriems trūksta patirties ir žinių, jei jie yra prižiūrimi arba buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai negali atlikti valymo ir priežiūros darbų be suaugusiųjų.
• Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.
• Įrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogėję fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais įrenginiais elgtis.

Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.

• Išvalykite ir (arba) pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui naudojantys įrenginiai (netaikoma įrenginiams, kurie tik nukreipia orą atgal į patalpą), patalpose turi būti pakankama ventiliacija. Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurios gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote.

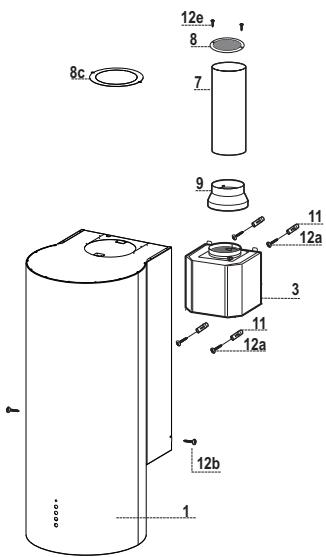

Sudedamosios dalys

Nuor. Kiekis		Gaminio sudedamosios dalys
1	1	Gaubto kupolas su: valdymo elementais, lempute, filtrais;
3	1	traukimo skyriumi;
7	1	PVC vamzdžiu;
8	1	kryptinémis grotelémis;
8c	1	oro angos redukiniu kamščiu;
9	1	150-120 mm skersmens reducine junge;
Nuor. Kiekis		Montavimo sudedamosios dalys
11	4	10 mm skersmens senu šamščiai
12a	4	4,2 x 44,4 sraigtai
12b	2	M3 sraigtai x 8 „Torx"
12e	6	2,9 x 9,5 sraigtai
Kiekis		Dokumentacija
1		Instrukcjos vadovas

Kliūtis

Atsižvelgiant į montavimo darbų sudėtingumą, juos turi atlikti bent du žmonės.

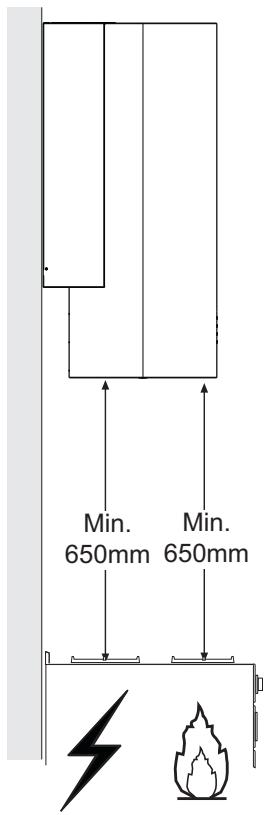

Jei montuojamas recirkuliacinės versijos gaubtas, atsiminkite, kad tarp gaubto ir paviršiaus viršuje (lubų ar lentynos) turi būti ne mažesnis nei 8–10 cm minimalus tarpas.

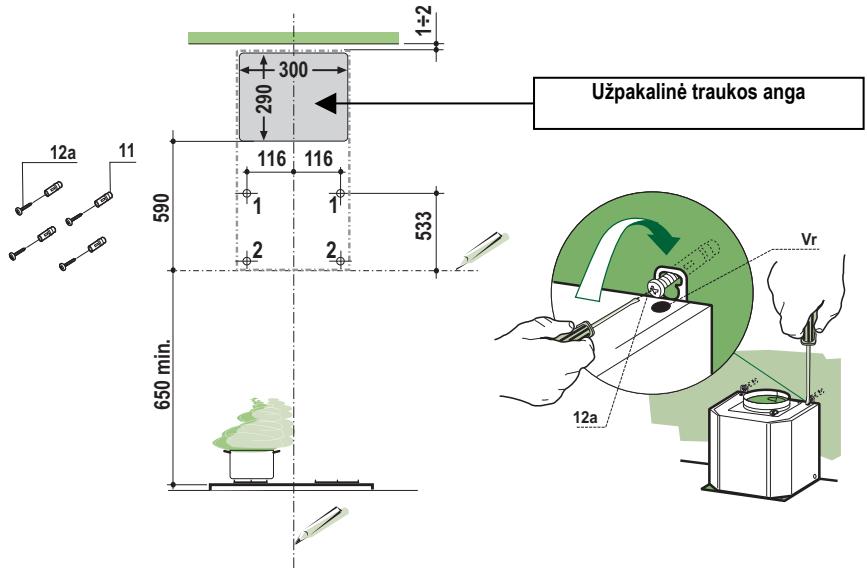

Ant sienos nubraižykite:

• vertikalią liniją iki lubų ar viršutinio paviršiaus, kurios centre bus montuojamas gaubtas; horizontalią liniją: 650 mm min. virš viryklės viršaus.
• Kaip parodyta brėžinyje, pažymėkite atskaitos tašką (1) 116 mm nuo vertikalios nuorodos linijos ir 533 mm virš horizontalios nuorodos linijos.
• Pakartokite šį veiksmą kitoje pusėje, įsitikindami, kad įrenginys nustatytas lygiai.
• Gręžkite pažymėtus taškus, naudodami 8 mm skersmens grąžtą. Įdėkite kamščius 11 į skylutes.
• Pritvirtinkite 2 varžtus 12a (4,2 x 44,4), pateiktus kanaluose, palikdami 5-6 mm tarpą tarp sienos ir varžtų galvučių.
• Užfiksuokite 2 varžtus Vr, esančius variklio skyriaus 3 sujungimo taškuose. Užkabinkite variklio skyrių 3 ant varžtų 12a.
• Pasukite varžtus Vr, norėdami išlyginti gaubto kupolą.
• Pažymėkite atskaitos taškus (2) laikikliams po variklio skyriumi 3, kaip parodyta.
• Gręžkite pažymėtus taškus, naudodami 8 mm skersmens grąžtą.
• Įdėkite kamščius 11 į skylutes.
• Įdėkite 2 iš varžtų 12a (4,2 x 44,4), pateiktų kanaluose.
• Pritvirtinkite 4 varžtus 12a, galutinai sumontuodami traukimo įrenginį.

Oro angos jungimas. Ištraukimo versija

Kai montuojate gartraukį su garų ištraukimu, prijunkite gaubtą prie ištraukimo angos, naudodami standų arba lankstų 150 ar 120 mm skersmens vamzdį, jį savo nuožiūra pasirenka darbus atliekantis darbuotojas. Vamzdis gali išeiti iš gaubto viršuje arba užpakalinėje dalyje.

UŽPAKALINĖS DALIES ANGA

• Atsiminkite, kad gręždami vamzdyno angas turite laikytis nurodymų, kurie yra pateikti sienų gręžimo paragrafo diagramoje.
• Norėdami prijungti 120 mm skersmens vamzdį, įdėkite redukcinę jungtį 9 į gaubto kupolo angą.
• Pritvirtinkite, naudodami tinkamus vamzdžio tvirtinimus. Medžiagos šiems darbams atlikti nepateikiamos.
• Išimkite aktyvintos anglies filtrus.

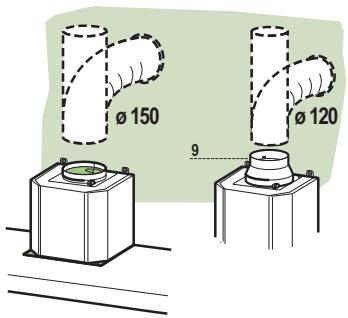

VIRŠUTINĖ ANGA

• Norėdami prijungti 150 mm vamzdį, prijunkite gaubtą prie angos, naudodami standų arba lankstų vamzdį.
• Norėdami prijungti 120 mm diametro vamzdį, įdėkite redukcinę jungę 9 į gaubto kupolo angą.
• Prijunkite gaubtą prie angos, naudodami standų arba lankstų vamzdį.
• Pritvirtinkite, naudodami reikiamus vamzdžio tvirtinimus. Medžiagos šiems darbams atlikti nepateikiamos.
• Išimkite aktyvintos anglies filtrus.

ORO ANGA. RECIRKULIACINĖ VERSIJA

• Įdėkite pateiktą PVC vamzdį 7 į gaubto kupolo angą.
• Įstumkite vamzdį iki galo.

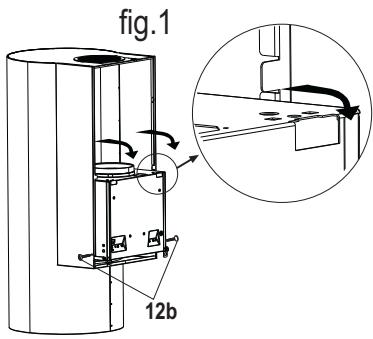

Ištraukimo versijos užpakalinė anga

• Jei buvo pasirinkta oro anga užpakalinėje gaubto dalyje, oro angos redukcinis kamštis 8c, naudojant pateiktus 2 sraigtus 12e, turi būti įsuktas į viršutinę gaubto dalį.

• Jei buvo pasirinkta viršutinėje gaubto dalyje esanti oro anga, 2 laikikliai, matomi gaubto kupolo viršutinėje dalyje, turi būti nuimti. Taip pat nuimkite pažymėtą dalį, parodytą (2 pav.), kad galima būtų pratęsti vamzdį.
• Prisukite laikiklius prie pažymėtos dalies, nuėmę ją, kaip aprašyta viršuje, naudodami 2 pateiktus sraigtus 12e.

Uždėkite gaubto kupolą ant traukimo skyriaus 3, įdedami jį, pritvirtinkite jį šone, naudodami 2 sraigtus 12b. (1 pav.)

• Priveržkite pažymėtą dalį prie laikiklių (2 pav.) atgal ant gaubto kupolo viršutinės dalies, naudodami 2 pateiktus sraigtus 12e, kad oro ištraukimo anga būtų užblokuota.

• Jei naudojamas 120 dydžio vamzdis, nulaužkite oro angos redukcinio kamščio 8c vidinę dalį. Įdėkite tokiu būdu gautą žiedą į oro ištraukimo vamzdį ir priveržkite jį, naudodami 2 pateiktus sraigtus 12e.

Gaubto korpuso montavimas. Recirkuliacinė versija

• Atskirkite 2 laikiklius, kuriuos galite matyti gaubto kupolo viršutinės dalies kiaurymėje. Uždėkite gaubto kupolą 1 ant traukimo skyriaus 3, įdedami jį, pritvirtinkite jį šone, naudodami 2 sraigtus 12b.
• Padėkite kryptines groteles 8 ant vamzdžio ir patikrinkite, ar jos buvo tinkamai uždėtos.
• Pritvirtinkite kryptines groteles 8, naudodami pateiktus sraigtus 12e.
• Patikrinkite, ar buvo sumontuotas aktyvuotos anglies kvapo filtras

Jungimas prie elektros tinklo

• Prijunkite gaubtą prie elektros tinklo, naudodami dvipolį jungiklį, tarpas tarp kontaktų turi būti ne mažesnis nei 3mm

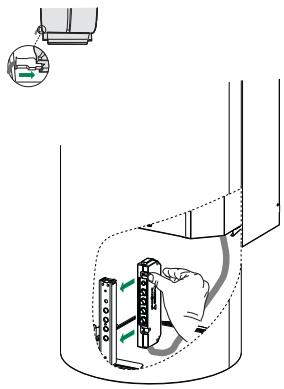

• Išimkite filtrą ir įsitikinkite, ar elektros laidas buvo tinkamai įkištas į traukimo ventilatoriaus lizdą.
• Paimkite valdymo dėžutę traukimo skyriuje 3 ir įdėkite į plastmasinę atramą, kuri yra gaubto kupole valdymo skyriaus aukštyje.
• Pratieskite ir užfiksuokite laidus su jau pritvirtintu lipniu kabelio sujungimu.
• Pritvirtinkite apšvietimo jungiklį Lux. Recirkuliacinė versija: pritvirtinkite aktyvuotos anglies kvapo filtrą. Vėl uždėkite metalinius riebalų filtrus.

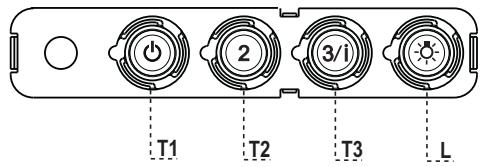

VALDYMO SKYDELIS

MYGTUKAS	DAVIKLIS	FUNKCIJOS
T1 Greitis	Ijungtas.	Paleidžia variklj pirmu greiciu.
		Sustabdo variklj.
T2 Greitis	Ijungtas.	Paleidžia variklj antru greiciu.
T3 Greitis	Nustatytas	Trumpai spustelèjus paleidžia variklj trečiu greiciu.
	Blykčiojantis	Spaudžiamas 2 sekundes. Aktyvuja ketvirta greiti, laikmatis nustatomas 6 minučiu, paskui gržtama prie anksciau nustatyto greicio. Tinka tada, kai reikia išraukti daug garu, susidariusiu gaminant maistă.
L Apšvietimas		Ijungia ir išjungia apšvietimoSYSTEMA.

Įspėjimas! Mygtukas T1 sustabdo variklį, pirmiau perėjus prie pirmo greičio.

Riebalus sulaikantys filtrai

METALINIŲ RIEBALŲ FILTRŲ VALYMAS

• Gali būti plaunami indų plovimo mašinoje, būtina plauti kas 2 mėnesius ar dažniau, jei naudojama ypač daug.
• Nuimti filtrus po vieną, pastumiant juos tuo pačiu metu į užpakalinę pusę ir patraukiant į apačią.
• Plaunant stengtis nesulenkti filtrų ir prieš įdėjimą nusausinti.
• Įdėti atgal, paliekant rankeną išorinėje, matomoje pusėje.

Kvapų surinkimo filtras (filtravimo būdas)

KVAPŲ SURINKIMO FILTRO PAKEITIMAS Į ANGLIES FILTRĄ

• Šis filtras yra neplaunamas ir neatnaujinamas, turi būti keičiamas kas 4 mėnesius ar dažniau, jei naudojama ypač daug.
• Pašalinti riebalų surinkimo metalinius filtrus.
• Nuimti pilnai prisigerusį kvapų surinkimo anglies filtrą, naudojant tam skirtus kabliukus. Įdėti naują filtrą, pritaisant jį savo buvusioje vietoje.
• Atgal sudėti riebalų surinkimo metalinius filtrus.

Apšvietimo skyrius

• Dėl pakeitimo kreipkitės į techninius darbuotojus (Norėdami nusipirkti, kreipkitės į techninius darbuotojus).
