Produkta veids	Tvaika nosūcējs (nosaukumā gaisa kondicionieris, bet funkcija tvaika nosūcējs)
Zīmols	FABER
Modelis	ECLIPSE
Kategorija	Tvaika nosūcējs

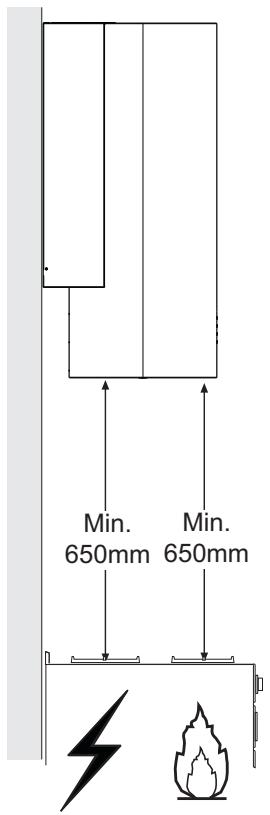

Minimālais drošības attālums	650 mm starp plīti un nosūcēju (var atšķirties atkarībā no modeļa)
Izvadkanāla diametrs	120 mm vai 150 mm (samazināms ar pievienoto reducētājuzgali)
Uzstādīšanas versija	Izvada (ārējā nosūce) vai filtrējošā (recirkulācija ar oglekļa filtru)
Ventilācijas ātrumi	3 ātrumi + pastiprinājums (4. ātrums ar 6 minūšu taimeri)
Apgaismojums	Iebūvēts, LED vai halogēna spuldzes (precīzi nenorādīts)
Tauku filtri	Pašnesoši metāla filtri, mazgājami trauku mazgājamā mašīnā (apmēram ik pēc 2 mēnešiem)
Aktivētās ogles filtrs	Nemazgājams, jānomaina ik pēc 4 mēnešiem (vai biežāk atkarībā no lietošanas)
Elektriskā barošana	Tīkla spriegums (nav norādīts, parasti 220-240 V) – nepieciešams divpolu slēdzis
Elektriskā klase	I klase (nepieciešams zemējums)
Barošanas kabeļa garums	Nav norādīts
Svars	Nav norādīts (aptuveni 10-15 kg)
Izmēri (G x D x A)	Nav norādīti, atkarīgi no uzstādīšanas konfigurācijas
Vadības veids	Taustiņi ar indikatoriem ātrumiem un gaismai
Gaisa izvads	Iespējama augšējā vai aizmugures izvads, ar reducēšanas aizbāzni
Materiāls	Nav norādīts (iespējams nerūsējošais tērauds)
Skaņas līmenis	Nav norādīts
Uzstādīšana	Montāža pie sienas, nepieciešami vismaz divi cilvēki
Bērnu drošība	Neļaujiet bērniem spēlēties ar ierīci
Apkope	Regulāra filtru un nosūcēja tīrīšana, neizmantojiet liesmu zem nosūcēja
Rezerves daļas / remontējamība	Sazinieties ar pēcpārdošanas servisu, lai nomainītu apgaismojumu un citas detaļas
Garantija	Nav norādīta

Bieži uzdotie jautājumi - ECLIPSE FABER

Kāds ir minimālais attālums starp nosūcēju un plīti?

Minimālais drošības attālums ir 650 mm virs plīts virsmas. Ja gāzes plīts ražotāja norādījumos ir noteikts lielāks attālums, tad tas ir noteicošais.

Kā uzstādīt gaisa izvadu?

Nosūcēju var uzstādīt kā izvada versiju (ārēja nosūce) vai filtrējošo (recirkulācija). Izvadam izmantojiet stingru vai elastīgu cauruli ar diametru 120 mm vai 150 mm. Caurule var iziet caur nosūcēja augšējo vai aizmugures daļu.

Kā tīrīt tauku filtrus?

Metāla tauku filtri ir mazgājami trauku mazgājamā mašīnā. Ieteicams tos mazgāt ik pēc 2 mēnešiem vai biežāk, ja intensīvi lieto. Pirms atkārtotas uzstādīšanas atstājiet tos nožūt.

Kad jānomaina oglekļa filtrs?

Aktivētās ogles filtrs nav mazgājams un nav atjaunojams. Tas jānomaina ik pēc 4 mēnešiem vai biežāk, ja nosūcējs tiek intensīvi izmantots. Lai to nomainītu, vispirms noņemiet tauku filtrus.

Kā lietot pastiprinājuma ātrumu (4. ātrums)?

Nospiediet taustiņu T3 uz 2 sekundēm, lai aktivizētu 4. ātrumu ar taimeri. Motors darbojas ar pilnu jaudu 6 minūtes, pēc tam automātiski atgriežas iepriekšējā ātrumā. Šī funkcija ir ideāla dūmu smailēm.

Ko darīt, ja apgaismojums nedarbojas?

Lai nomainītu apgaismojumu, sazinieties ar pilnvarotu pēcpārdošanas servisu. Nemēģiniet pats nomainīt spuldzes, ja instrukcijā tas nav norādīts.

Vai es varu izmantot nosūcēju bez ārējā izvada?

Jā, filtrējošajā versijā. Pārliecinieties, ka ir uzstādīts aktivētās ogles filtrs. Šajā gadījumā gaiss tiek recirkulēts un atgriezti telpā. Ievērojiet minimālo attālumu 8-10 cm virs nosūcēja līdz griestiem vai plauktam.

Kāds izvadkanāla diametrs ir ieteicams?

Nosūcējs ir paredzēts 150 mm diametra kanālam. Ja izmantojat 120 mm kanālu, ievietojiet pievienoto reducētājuzgali uz nosūcēja izvada.

Kā uzstādīt nosūcēju izvada versijā ar aizmugures izvadu?

Pieskrūvējiet reducēšanas aizbāzni (ref. 8c) uz nosūcēja augšējās daļas, izmantojot divas skrūves. Pēc tam pievienojiet izvadkanālu aizmugures izvadam.

Ko darīt, ja pēc uzstādīšanas nosūcējs neieslēdzas?

Pārbaudiet, vai barošanas kabeļa savienotājs ir pareizi ievietots nosūcēja kontaktā un vai divpolu slēdzis ir pozīcijā IESLĒGTS. Pārliecinieties arī, vai elektrobarošana atbilst prasībām (tīkla spriegums un zemējums).

LIETOŠANAS INSTRUKCIJA ECLIPSE FABER

Instrukcijas grāmata

Lietošanas instrukcija

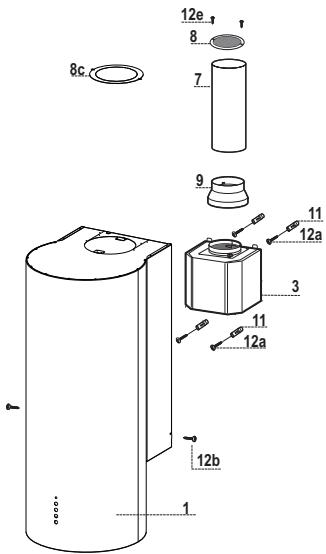

Ats.	Daudz.	Izstrādājuma sastāvdalas
1	1	Tvaiku nosūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, filtriem
3	1	Sūknēšanas iekārta
7	1	PVC (Polivinilhlorīda) caurulvads
8	1	Vienvirziena režgis
8c	1	Gaisa izvades reduktors/aizbāznis
9	1	Samazināšanas uzmava 150-120 mm
Ats.	Daudz.	Uzstādīšanas sastāvdalas
11	4	Sienas tapas Ø 10
12a	4	Skrūves 4,2 x 44,4
12b	2	Skrūves M3 x 8 zvaigznes veida
12e	6	Skrūves 2,9 x 9,5
Daudz. Dokumentācija
1		Lietošanas pamācība

Izmēri

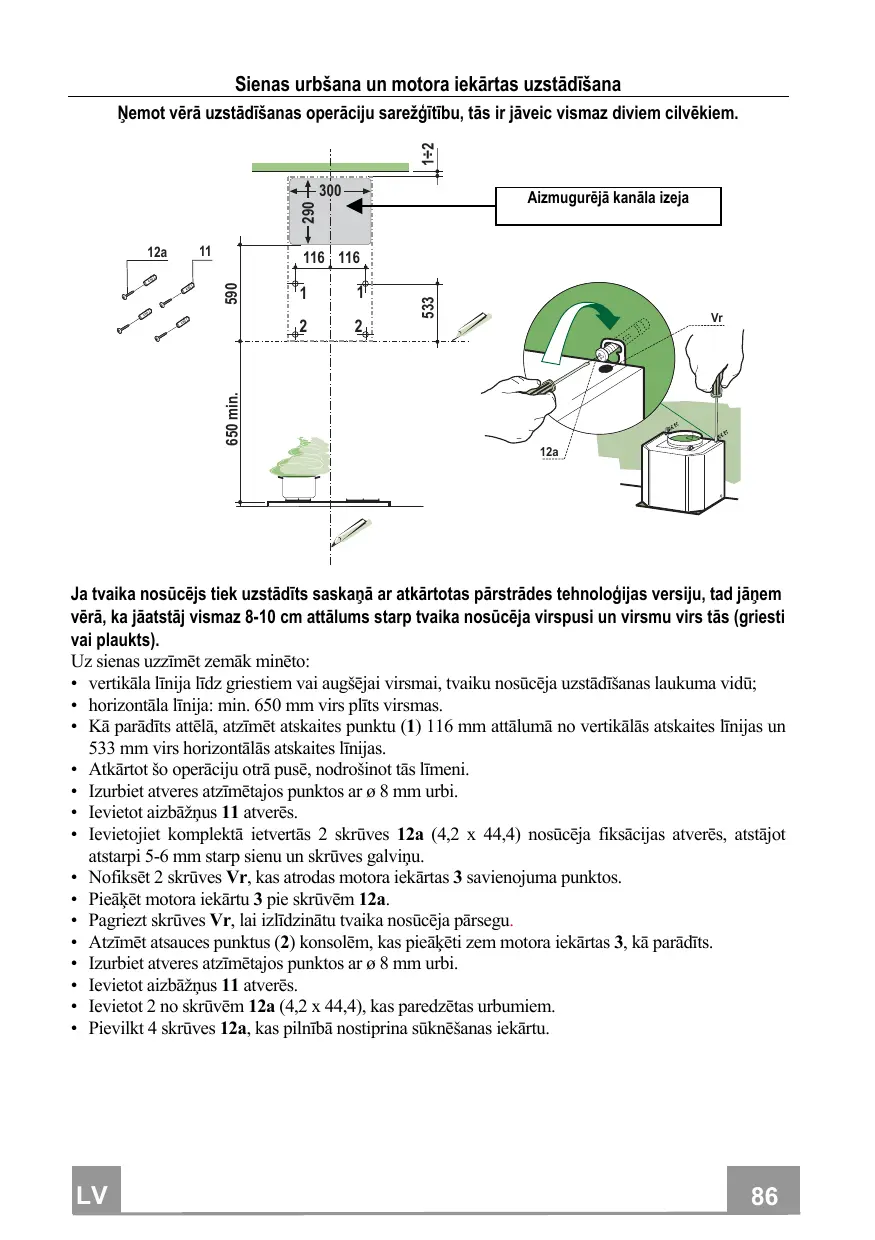

Ņemot vērā uzstādīšanas operāciju sarežģītību, tās ir jāveic vismaz diviem cilvēkiem.

Ja tvaika nosūcējs tiek uzstādīts saskaņā ar recirkulācijas versiju, tad jāņem vērā, ka jāatstāj vismaz 8-10 cm attālums starp tvaika nosūcēja virspusi un virsmu virs tās (griesti vai plaukts).

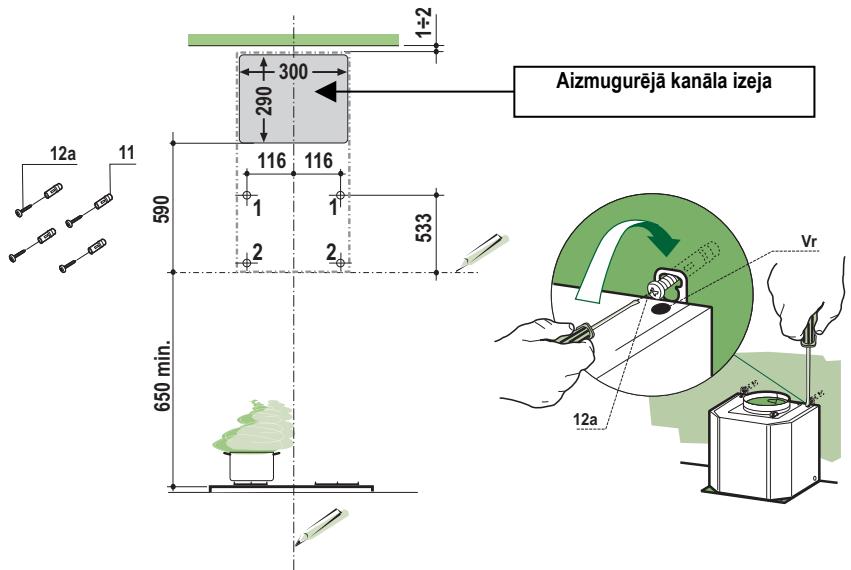

Uz sienas uzzīmēt zemāk minēto: - vertikāla līnija līdz griestiem vai augšējai virsmai, tvaika nosūcēja uzstādīšanas laukuma vidū; - horizontāla līnija: min. 650 mm virs plīts virsmas. - Kā parādīts attēlā, atzīmēt atskaites punktu (1) 116 mm attālumā no vertikālās atskaites līnijas un 533 mm virs horizontālās atskaites līnijas. - Atkārtot šo operāciju otrā pusē, nodrošinot tās līmeni. - Izurbiet atveres atzīmētajos punktos ar 8 mm urbi. - Ievietot aizbāžņus 11 atverēs. - Ievietojiet komplektā ietvertās 2 skrūves 12a (4,2 x 44,4) nosūcēja fiksācijas atverēs, atstājot atstarpi 5-6 mm starp sienu un skrūves galviņu. - Nofiksēt 2 skrūves Vr, kas atrodas motora iekārtas 3 savienojuma punktos. - Piestiprināt motora iekārtu 3 pie skrūvēm 12a. - Pagriezt skrūves Vr, lai izlīdzinātu tvaika nosūcēja pārsegu. - Atzīmēt atskaites punktus (2) konsolēm, kas piestiprinātas zem motora iekārtas 3, kā parādīts. - Izurbiet atveres atzīmētajos punktos ar 8 mm urbi. - Ievietot aizbāžņus 11 atverēs. - Ievietot 2 no skrūvēm 12a (4,2 x 44,4), kas paredzētas urbumiem. - Pievilkt 4 skrūves 12a, kas pilnībā nostiprina nosūkšanas iekārtu.

Gaisa izvades pieslēgums - kanālu sistēmas versija

Uzstādot tvaika nosūcēju saskaņā ar kanālu sistēmas versiju, pievienot tvaika nosūcēju pie izvades kanāla, izmantojot stingru vai elastīgu 150 vai 120 mm caurulvadu, kura izvēle ir saskaņā ar uzstādīšanas speciālista viedokli. Caurulvads var nākt no tvaika nosūcēja augšpuses vai aizmugures.

IZVADE AIZMUGURĒ

• Jāatceras, ka, urbjot kanālu sistēmas atveri, nepieciešams ievērot diagrammu, kas norādīta nodaļā par sienas urbšanu. Lai savienotu, izmantojot 120 mm caurulvadu, ievietot atloka 9 samazinājumu tvaika nosūcēja pārsega izejā.
• Nostiprināt caurulvadu, izmantojot piemērotus caurulvada turētājus. Tā veikšanai nepieciešamie materiāli netiek piegādāti.
• Izņemiet visus aktivētās ogles filtrus.

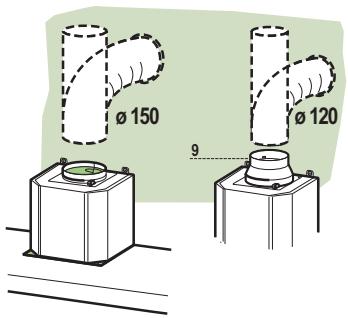

IZVADE AUGŠDAļĀ

• Lai savienotu, izmantojot 150 mm caurulvadu, pievienot tvaika nosūcēju pie izvades kanāla, izmantojot stingru vai elastīgu cauruli. Lai savienotu, izmantojot 120 mm caurulvadu, ievietot atloka 9 samazinājumu tvaika nosūcēja pārsega izejā.
• Pievienot tvaika nosūcēju pie izvades kanāla, izmantojot stingru vai elastīgu cauruli.
• Nostipriniet cauruļvadu, izmantojot piemērotus cauruļvada turētājus. Tā veikšanai nepieciešamie materiāli netiek piegādāti.
• Izņemiet visus aktivētās ogles filtrus.

GAISA IZEJA - RECIRKULĀCIJAS VERSIJA

• Ievietojiet piegādāto polivinilhlorīda cauruli 7 tvaika nosūcēja pārsega izejā.
• Iebīdiet cauruli pilnībā.

Izeja aizmugurē saskaņā ar kanālu sistēmas versiju

Ja ir izraudzīta gaisa izeja tvaika nosūcēja aizmugurē, tad gaisa izvades reduktors/aizbāznis 8c ir jāpieskrūvē tvaika nosūcēja augšdaļā, izmantojot 2 piegādātās skrūves 12e.

Izeja augšdaļā saskaņā ar kanālu sistēmas versiju

Ja ir izraudzīta gaisa izeja tvaika nosūcēja augšdaļā, tad ir jānoņem 2 konsoles, kas redzamas tvaika nosūcēja augšdaļā. Turklāt jānoņem paredzētā sekcija (2. att.), lai varētu izvietot cauruļvadu. - Pieskrūvējiet konsoles pie paredzētās detaļas pēc tās noņemšanas, kā iepriekš aprakstīts, izmantojot 2 piegādātās skrūves 12e.

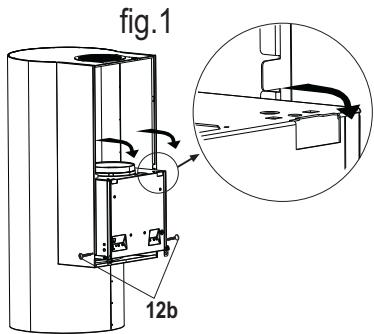

Novietojiet tvaika nosūcēja pārsegu 1 uz sūkšanas iekārtas 3, ievietojot to, un nostipriniet to sānos, izmantojot 2 skrūves 12b. (1. attēls)

• Pieskrūvējiet paredzēto detaļu kopā ar konsolēm (2. att.) atpakaļ uz tvaika nosūcēja augšdaļas, izmantojot 2 piegādātās skrūves 12e, bloķējot gaisa kanālu sistēmas cauruļvadu.

Ja tiek izmantota lieluma 120 caurule, pārtrauciet gaisa izvades reduktora/aizbāžņa 8c iekšējo daļu. Šādā veidā iegūto gredzenu ievietojiet gaisa kanālu sistēmas cauruļvadā un pieskrūvējiet to pie tvaika nosūcēja pārsega, izmantojot 2 piegādātās skrūves 12e.

Tvaika nosūcēja korpusa uzstādīšana - Recirkulācijas versija

• Atvienojiet 2 konsoles, ko var redzēt atveres iekšpusē tvaika nosūcēja pārsega augšdaļā.
• Novietojiet tvaika nosūcēja pārsegu 1 uz sūkšanas iekārtas 3, ievietojot to, un nostipriniet to sānos, izmantojot 2 skrūves 12b.
• Pozicionējiet vienvirziena režģi 8 uz cauruļvada un pārbaudiet, vai tas uzstādīts pareizi.
• Nostipriniet vienvirziena režģi 8, izmantojot piegādātās skrūves 12e.
• Pārliecinieties, ka ir uzstādīts aktīvās ogles smaku filtrs.

Elektriskais savienojums

• Pievienojiet elektrotīklam ar divpolu slēdža palīdzību, kam saskares atstarpe ir vismaz 3mm
• Izņemiet filtru un pārliecinieties, ka barošanas kabelis ir kārtīgi ievietots sūknēšanas ventilatora kontaktligzdā.
• Paņemiet vadības pulti sūknēšanas iekārtas 3 iekšpusē un ievietojiet to plastikāta atbalstā, kas tam paredzēts tvaika nosūcēja pārsegā vadības ierīču augstumā.
• Uzstādiet elektroinstalāciju, izmantojot jau uzstādītu lipīgu kabeli.
• Uzstādīt apgaismojuma savienotāju Lux.
• Recirkulācijas versijas gadījumā uzstādiet aktīvās ogles smaku filtru.
• Uzstādiet atpakaļ metāla tauku filtrus.

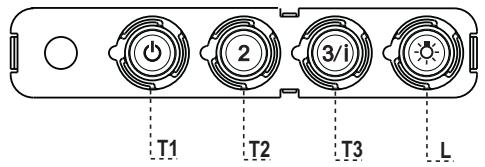

Vadības panelis

TAUSTINS	DIODE	FUNKCIJAS
T1 Åtrums	Iesl.	Ieslēdz motoru ar pirmo Ātrumu.
		Izsležd z motoru.
T2 Åtrums	Iesl.	Ieslēd z motoru ar除外 Ātrumu.
T3 Åtrums	Fiksēts	Viegli piespiežot, ieslēd z motoru ar trešo Ātrumu.
	Mirgo	Piespiests uz 2 sekundēm. Aktivizē ceturto Ātrumu ar laika slēdzi iestatītu uz 6 minūtēm, pēc tam ieslēdzas ieprieks iestatītais Ātrums. Piemērots darbībām, kad gatavošanas laikā izdalās daudz tvaiku.
L Apgaismojums		Ieslēdz un izeslēd z apgaismojuma sistēmu.

Brīdinājums: Ar taustiņu T1 izslēdz motoru, vispirms ieslēdzot pirmo ātrumu.

Tauku filtri

METĀLA PAŠBALSTOŠO TAUKU FILTRU TĪRĪŠANA

• Filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota. Filtrus var mazgāt trauku mazgājamajā mašīnā.
• Izņemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju.
• Izmazgājiet filtrus, uzmanieties, lai nesabojātu. Pirms uzstādīšanas rūpīgi izžāvējiet.
• Uzstādot filtrus atpakaļ, pārliecinieties, ka rokturis ir redzams no ārpuses.

Aktivētās ogles filtrs (Recirkulācijas versija)

AKTIVĒTĀS OGLES FILTRA MAIŅA

• Filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi.
• Noņemiet metāla tauku filtrus.
• Izņemiet piesārņotos aktivētās ogles filtrus, atlaižot fiksācijas āķus.
• Uzstādiet jauno filtru, iekabinot to savā vietā.
• Noņemiet metāla tauku filtrus.

Apgaismojuma vienība

• Par nomaiņu vērsieties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
