Termék típusa	Páraelszívó (elnevezésében klímaberendezés, de funkciója páraelszívó)
Márka	FABER
Modell	ECLIPSE
Kategória	Páraelszívó
Minimális biztonsági távolság	650 mm a főzőlap és a páraelszívó között (modelltől függően változhat)
Elvezetőcső átmérője	120 mm vagy 150 mm (a mellékelt csatlakozóval csökkenthető)
Telepítési változat	Elszívó (külső elvezetés) vagy szűrős (visszavezetés szénszűrővel)
Szellőzési sebességek	3 sebesség + boost (4. sebesség 6 percre időzítve)
Világítás	Beépített, LED vagy halogén izzók (pontosítás nélkül)
Zsírszűrők	Önhordó fém szűrők, mosogatógépben moshatók (kb. 2 havonta)
Aktív szénszűrő	Nem mosható, 4 havonta kell cserélni (vagy gyakrabban használattól függően)
Elektromos tápellátás	Hálózati feszültség (nincs meghatározva, jellemzően 220-240 V) – kétpólusú kapcsoló szükséges
Elektromos osztály	I. osztály (földelés szükséges)
Tápkábel hossza	Nincs meghatározva
Súly	Nincs meghatározva (becslés ~10-15 kg)
Méretek (Sz x Mé x M)	Nincs meghatározva, a telepítési konfigurációtól függ
Vezérlés típusa	Gombok jelzőfényekkel a sebességekhez és a világításhoz
Levegőelvezetés	Felső vagy hátsó kivezetés lehetséges, redukciós dugóval
Anyag	Nincs meghatározva (valószínűleg rozsdamentes acél)
Zajszint	Nincs meghatározva
Telepítés	Fali rögzítés, legalább két személy szükséges a telepítéshez
Gyermekbiztonság	Ne hagyja, hogy gyermekek játsszanak a készülékkel
Karbantartás	A szűrők és a páraelszívó rendszeres tisztítása, ne használjon lángot a páraelszívó alatt
Alkatrészek / javíthatóság	Vegye fel a kapcsolatot az ügyfélszolgálattal a világítás és egyéb alkatrészek cseréjéhez
Garancia	Nincs meghatározva

Gyakran ismételt kérdések - ECLIPSE FABER

Mekkora a minimális távolság a páraelszívó és a főzőlap között?

A minimális biztonsági távolság 650 mm a főzőlap felett. Ha a gáztűzhely gyártójának utasításai nagyobb távolságot írnak elő, az az irányadó.

Hogyan kell felszerelni a levegőelvezetést?

A páraelszívó felszerelhető elszívó (külső elvezetés) vagy szűrős (visszavezetés) változatban. Az elvezetéshez használjon merev vagy rugalmas csövet, átmérője 120 mm vagy 150 mm. A cső kivezethető a páraelszívó felső vagy hátsó részén.

Hogyan kell tisztítani a zsírszűrőket?

A fém zsírszűrők mosogatógépben moshatók. Javasolt 2 havonta tisztítani, vagy gyakrabban intenzív használat esetén. Szárítsa meg őket, mielőtt visszahelyezné.

Mikor kell cserélni a szénszűrőt?

Az aktív szénszűrő nem mosható és nem regenerálható. 4 havonta kell cserélni, vagy gyakrabban, ha a páraelszívót sokat használják. A cseréhez először távolítsa el a zsírszűrőket.

Hogyan kell használni a boost sebességet (4. sebesség)?

Nyomja meg a T3 gombot 2 másodpercig a 4. időzített sebesség aktiválásához. A motor teljes erővel működik 6 percig, majd automatikusan visszaáll az előző sebességre. Ez a funkció ideális füstcsúcsokhoz.

Mit tegyek, ha a világítás nem működik?

A világítás cseréjéhez vegye fel a kapcsolatot a hivatalos ügyfélszolgálattal. Ne próbálja meg saját kezűleg cserélni az izzókat, ha a használati utasítás nem írja elő.

Használhatom a páraelszívót külső elvezetés nélkül?

Igen, szűrős változatban. Győződjön meg arról, hogy az aktív szénszűrő fel van szerelve. Ebben az esetben a levegő visszavezetésre kerül a helyiségbe. Ügyeljen a minimális 8-10 cm távolságra a páraelszívó felett a mennyezettől vagy polctól.

Mekkora elvezetőcső-átmérő ajánlott?

A páraelszívó 150 mm átmérőjű csőhöz készült. Ha 120 mm átmérőjű csövet használ, helyezze be a mellékelt redukciós csatlakozót a páraelszívó kivezetésére.

Hogyan kell felszerelni a páraelszívót elszívó változatban hátsó kivezetéssel?

Csavarozza fel a redukciós dugót (8c hiv. sz.) a páraelszívó felső részére két csavar segítségével. Ezután csatlakoztassa az elvezetőcsövet a hátsó kivezetésre.

Mit tegyek, ha a páraelszívó nem kapcsol be a telepítés után?

Ellenőrizze, hogy a tápkábel csatlakozója megfelelően be van-e dugva a páraelszívó aljzatába, és hogy a kétpólusú kapcsoló BE állásban van-e. Győződjön meg arról is, hogy az elektromos tápellátás megfelelő (hálózati feszültség és földelés).

HASZNÁLATI ÚTMUTATÓ ECLIPSE FABER

Felhasználói Kézikönyv

TARTALOMJEGYZÉK

EN

BIZTONSÁGI TUDNIVALÓK 4

JELLEMZŐK 7

TELEPÍTÉS 8

HASZNÁLAT 13

KARBANTARTÁS 14

SOMMAIRE

FR

CONSIGNES DE SECURITE 15

CHARACTERISTIQUES 18

INSTALLATION 19

UTILISATION 24

ENTRETIEN 25

TARTALOMJEGYZÉK

Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

A gázbekötéseket szakembernek kell elvégeznie.

• A gyártó nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért.

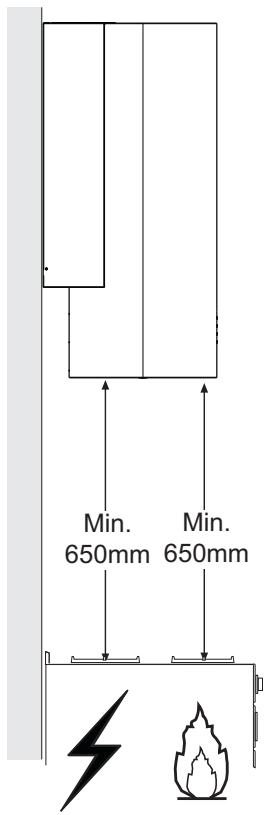

• A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
• Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani. Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében lévő adattáblán feltüntetett értéknek.
• A hatályos gázbekötési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e.
• Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
• A levegő elvezetésére vonatkozó összes előírást be kell tartani.
• Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.
• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb üzemű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.

FIGYELMEZTETÉS: az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.

• Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon. FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.
• Tilos optikai eszközökkel (látcső, nagyító) közvetlenül figyelni.
• Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.
• A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.
• Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.
• A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.

A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

• Az előírt időtartam lejárta után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.
• Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékek egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).
• A terméken, illetve a csomagoláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

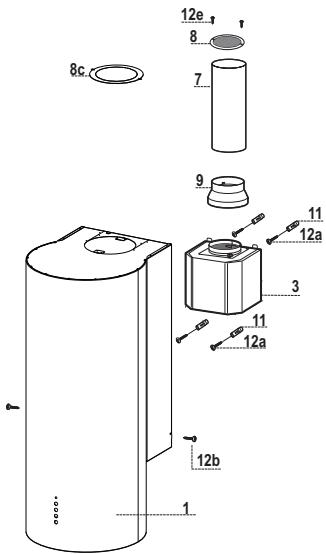

Alkatrészek

Hiv.	Db	Keszülék alkatrészei
1	1	Keszülékház: kezelöszervek, világítás, szürők
3	1	Elszívóblokk
7	1	PVC cső
8	1	Irányított rács
8c	1	Dugó-Levegőkimeneti szűkitő
9	1	Szűkitőperem 150-120 mm átm.
Hiv.	Db	Felszerelési alkatrészek
11	4	10 átmörőjü tipli
12a	4	4,2 x 44,4 csavar
12b	2	M3 x 8 Torx csavar
12e	6	2,9 x 9,5 csavar
	Db	Dokumentácio
	1	Használati útmató

Helyszükséglet

Mivel az üzembe helyezés bonyolult feladat, így azt érdemes legalább két személynek végeznie.

Ha az elszívót keringetéses változatban szeretné használni, akkor ügyelnie kell arra, hogy a készülék teteje és a felső határ (mennyezet/konzol) között legalább 8-10 cm-es távolságot kell hagynia.

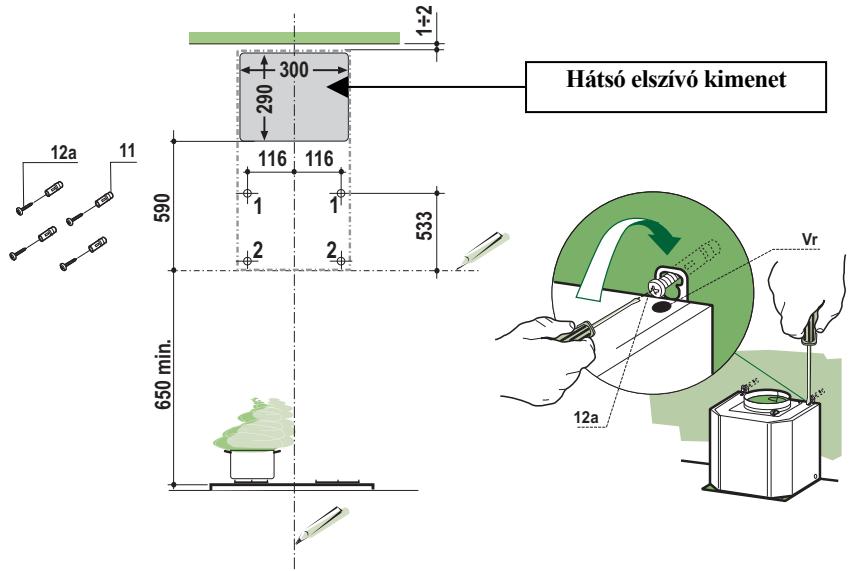

Húzzon a falon: - egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén; - egy vízszintes vonalat: a főzőfelület fölött min. 650 mm-es magasságban. - Az ábra szerinti módon jelöljön meg egy hivatkozási pontot (1) 116 mm-re a függőleges segédvonaltól és 533 mm-re a vízszintes segédvonal fölött. Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést. A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat. - Helyezze be a furatokba a 11 tipliket. - Csavarjon be 2 darabot a tartozékként adott 12a csavarokból (4,2 x 44,4) ügyelve arra, hogy a fal és a csavarfej között 5-6 mm rés maradjon. - Húzza meg a motorblokk 3 felakasztási pontjain levő 2 Vr csavart - Akassza fel a motorblokkot 3 a 12a csavarokra. A Vr csavarokkal szintezze be a készülékházat. - A jelzett módon jelölje meg a viszonyítási pontokat (2) a motor egység 3 alatt rögzített kengyeleknél. - A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat. - Helyezze be a furatokba a 11 tipliket. - Csavarjon be 2 darabot a tartozékként adott 12a csavarokból (4,2 x 44,4) a furatokba. Jól húzza meg az elszívóblokkot rögzítő 4 darab 12a csavart.

Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 150 vagy 120 mm átmérőjű merev vagy rugalmas csővel történjen. A csövet a készülék felső részén átvezetve ki lehet vezetni.

HÁTSÓ KIVEZETÉS

• Ügyeljen arra, hogy a levegőelvezető cső nyílását a falfuratokról szóló részben szereplő rajz szerint kell kialakítani. A 120 mm átmérőjű csővel való összekötéshez illessze a 9 szűkítőperemet a készülékház kimenetére. A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszűrőket.

FELSŐ KIVEZETÉS

• A 150 mm átmérőjű csővel való összekötés esetén a készülék és a levegőkimenet összekötése merev vagy rugalmas csővel történjen. A 120 mm átmérőjű csővel való összekötéshez illessze a 9 szűkítőperemet a készülékház kimenetére.
• A készülék és a levegőkimenet összekötése merev vagy rugalmas csővel történjen. A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszűrőket.

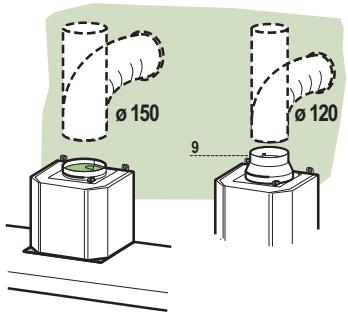

Levegőkimenet (keringetéses változat)

• Illessze a 7 PVC csövet a készülékház kimenetéhez.
• Nyomja le teljesen végig a csövet.

Hátsó kimenetű elszívó változat

• Abban az esetben, ha az elszívó hátsó részén történő levegőkimenetét választotta, aktiválni kell az elszívó felső részén tartozékként szállított 8c levegőkimeneti csökkentő fedelet a 2 darab 12e csavarral.

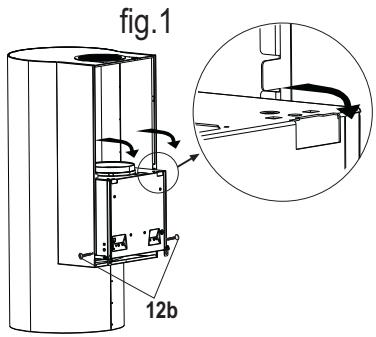

Felső kimenetű elszívó változat

• Abban az esetben, ha az elszívó felső részén történő levegőkimenetet választotta, le kell szerelni a készülékház felső részén látható 2 kengyelt. Távolítsa el az előmetszett részt is (2. ábra), hogy lehetővé tegye a cső átvezetését. Csavarja az előzőleg leszerelt kengyeleket az előmetszett részhez, a 2 darab tartozék 12e csavar segítségével. Helyezze a készülékházat 1 az elszívó egységbe 3 vezetve, és rögzítse oldalt a 2 darab 12b csavar segítségével. (1. ábra)

Csavarja a készülékház felső részéhez az előmetszett részt a kengyelekkel (2. ábra) a tartozékként kapott 2 darab 12e csavar segítségével, ily módon rögzítve a levegő elvezetés csövét. - Ha egy 120 méretű csövet használ, törje meg a levegő kivezetés csökkentő fedél 8c belső részét. Az így kapott gyűrűt húzza be a csőbe a levegőelszállítás érdekében, és csavarja rá a készülékházra a 2 darab tartozék 12e csavar segítségével.

Keringetés változatú készülékház szerelése

• Szerelje le a készülékház felső részén, a furat belsejében látható 2 kengyelt.
• Helyezze a készülékházat 1 az elszívó egységbe 3 vezetve, és rögzítse oldalt a 2 darab 12b csavar segítségével.
• Helyezze a 8 irányított rácsot a csőre ügyelve arra, hogy az üzembe helyezés helyes legyen.
• Csavarozza fel a 8 irányított rácsot a tartozékként adott 12e csavarokkal.
• Ügyeljen arra, hogy az aktív szenes szagszűrő a helyén legyen.

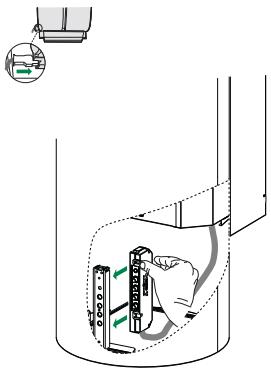

Elektromos bekötés

A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm. - Vegye ki a szűrőt, és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába - Fogja meg az elszívóegységben 3 található vezérlődobozt, és illessze be a készülékházban, a vezérlések magasságában elhelyezett műanyag tartójába. Rögzítse a vezetékét a váz belsejében az előreszerelt öntapadó kábelátvezető segítségével. Kösse be a Lux lámpák csatlakozóját. - A keringtetés változatnál szerelje be az aktív szenes szagszűrőt. Szerelje vissza a zsírszűrőket.

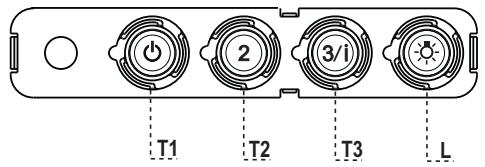

Kezelőlap Figyelem: A T1 gomb megnyomásakor a motor mindig az első sebességfokozaton kapcsol be.

GOMB	LED	FUNKCIÓK
T1 Sebesség	Világít	Első sebességfokozaton bekapcsol a motor.
		A motor kikapcsol.
T2 Sebesség	Világít	Második sebességfokozaton bekapcsol a motor.
T3 Sebesség	Rögzítve	Rövid megnyomásakor harmadik sebességfokozaton bekapcsol a motor.
	Villog	2;másodpercig lenyomva tartva.6percig működik a negyedik sebességfokozat, majd ennek végén a rendszer visszatér az előzetesen beállitott sebességre.Nagymennyiségú fózési goz kezelésére alkalmas.
L Világítás		Be- és kikapcsoljá a világítási rendszert.

Zsírszűrők

AZ ÖNHORDÓ FÉM ZSÍRSZŰRŐK TISZTÍTÁSA

• Mosogatógépben is tisztíthatók, és kb. kéthavonta vagy - nagyon intenzív használat esetén - ennél gyakrabban kell a tisztításukat elvégezni. Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.
• Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket.
• Úgy szerelje őket vissza, hogy a fogantyú a külső látható rész felé essen

Szagszűrő (keringtetéses változat)

AZ AKTÍV SZENES SZAGSZŰRŐ CSERÉJE

• Nem mosható és nem regenerálható, hanem kb. négyhavonta vagy - nagyon intenzív használat esetén - ennél gyakrabban cserélendő.
• Vegye ki a fém zsírszűrőket.
• A megfelelő akasztók segítségével emelje ki az elhasználódott aktív szenes szagszűrőt.
• Úgy szerelje be az új szűrőt, hogy az alját beakasztja a helyére.
• Tegye vissza a fém zsírszűrőket.

Világítás

• Csere esetén forduljon a vevőszolgálathoz ("Vásárlás esetén forduljon a vevőszolgálathoz").
