ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ UNI_RA_01 Uniprodo

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Χειροκίνητη τέντα μπαλκονιού
Μοντέλο	UNI_RA_01	UNI_RA_02

Σκοπός

Η χειροκίνητη τέντα μπαλκονιού χρησιμοποιείται για να παρέχει σκιά και προστασία από τον ήλιο και την ελαφριά βροχή σε ένα μπαλκόνι ή βεράντα.

Εγκατάσταση

ΣΥΝΕΛΕΥΣΗ

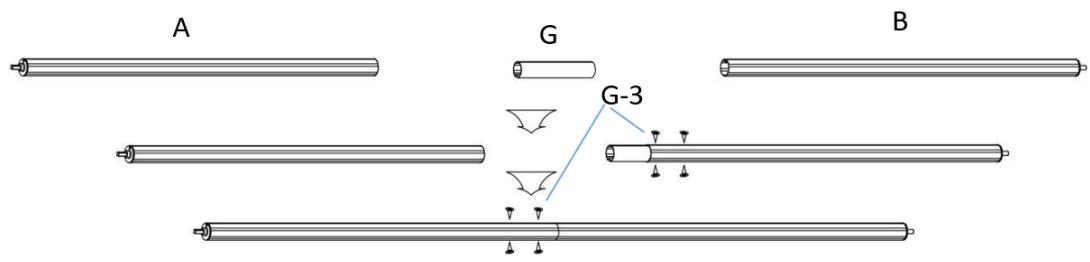

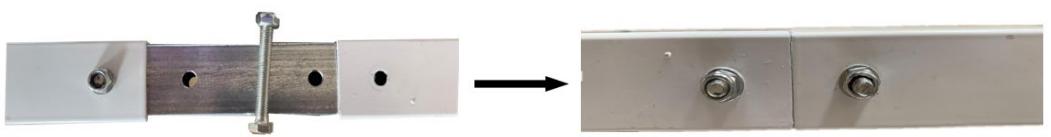

1. Σωλήνες σύνδεσης κυλίνδρων

Εισαγάγετε το σύνδεσμο κυλίνδρου (G) στον δεξιό κύλινδρο (B-Roller), στερεώστε τον με μπουλόνι (g-3). Συνδέστε τον αριστερό κύλινδρο (A-Roller) στον σύνδεσμο (G), στερεώστε τον με μπουλόνι (G-3). Τώρα έχετε έναν κύλινδρο πλήρους μήκους.

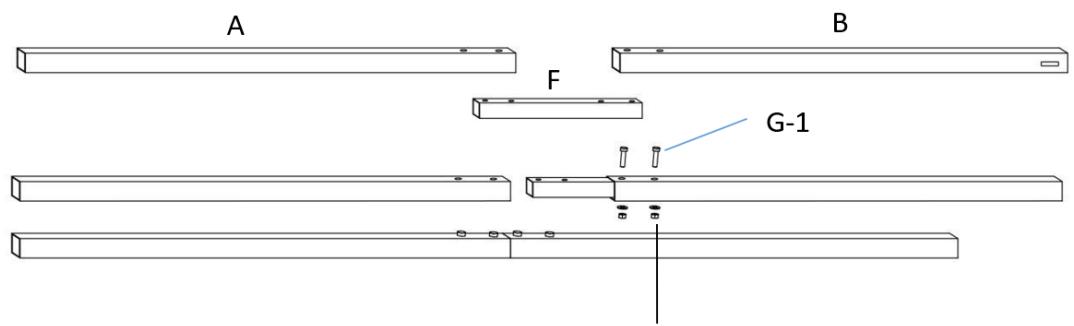

2. Σύνδεση ράβδων στρέψης

Συγκρότημα ράβδου στρέψης: Εισαγάγετε το σύνδεσμο ράβδου στρέψης (F) στη δεξιά ράβδο στρέψης (B-2), στερεώστε με μπουλόνι (BB-1). Συνδέστε την αριστερή ράβδο στρέψης (B-1) με το σύνδεσμο (B-3), στερεώστε με μπουλόνι (BB-1). Τώρα έχετε μια ράβδο στρέψης πλήρους μήκους.

G-2

A: A-Torsion Bar

B: B-Torsion Bar

F: Σύνδεσμος

Επίδειξη

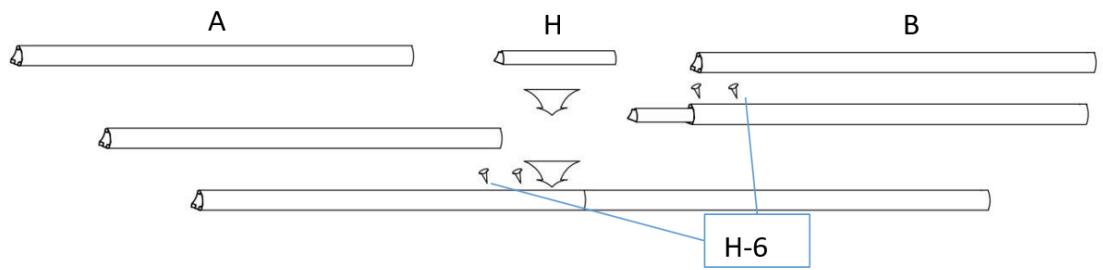

3. Σύνδεση μπροστινών ράβδων

Συγκρότημα μπροστινής ράβδου: Εισαγάγετε τον σύνδεσμο της μπροστινής ράβδου (Η) στη δεξιά μπροστινή ράβδο (Β-Front Bar), στερεώστε με μπουλόνι (Η-6). Συνδέστε την αριστερή μπροστινή ράβδο (Α-Front Bar) με τον σύνδεσμο (Η), στερεώστε την με μπουλόνι (Η-6). Τώρα έχετε μια ολόσωμη μπροστινή μπάρα.

A: A-Front Bar

B: B-Front Bar

Η: Σύνδεσμος

Η-6: Μπουλόνι

Επίδειξη

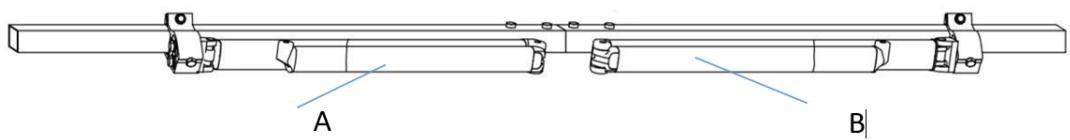

4. Συνδετικοί βραχίονες

Ο αριστερός βραχίονας (Α-Arm) και ο δεξιός βραχίονας (Β-Arm) έχουν ήδη συναρμολογηθεί στη ράβδο στρέψης. (Αυτό το βήμα έχει ήδη γίνει από το εργοστάσιο)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

• Οι βραχίονες πρέπει να είναι δεμένοι μεταξύ τους κατά την εγκατάσταση για να αποφευχθεί η αναπήδηση και η πρόκληση τραυματισμού σε αυτό το βήμα.
  • Μην αφαιρείτε τα μανίκια ασφαλείας που κρατούν τα χέρια κάτω!

5. Συναρμολόγηση υφάσματος

1) Ανοίξτε το κουτί προσεκτικά για να βεβαιωθείτε ότι το ύφασμα και η ράβδος δεν έχουν υποστεί ζημιά.

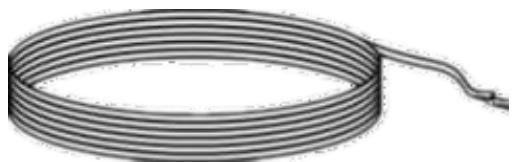

2) Ξεδιπλώστε τα κομμάτια του υφάσματος τέντας. Θα πρέπει να έχετε ένα μεγάλο κομμάτι υφάσματος (C) και ένα κορδόνι με χτενισμένη άκρη. Θα πρέπει επίσης να έχετε τρία υφασμάτινα κορδόνια επένδυσης, δύο χοντρά και ένα πιο λεπτό (D).
3) Περάστε την υφασμάτινη επένδυση, μία παχιά και μία λεπτή, και από τις δύο άκρες του μεγάλου υφάσματος τέντας (C). Αυτή μπορεί να είναι μια αργή διαδικασία και είναι πιο εύκολη με δύο άτομα.

D: Υφασμάτινα κορδόνια επένδυσης

Επίδειξη

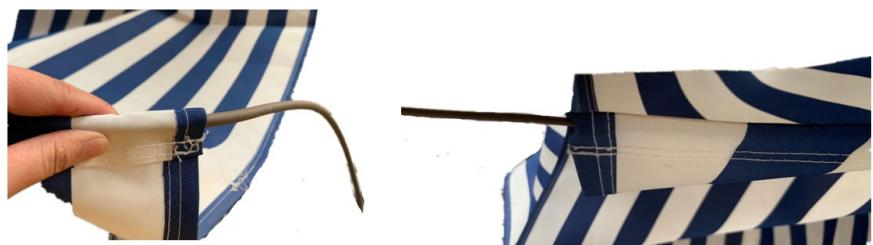

Τοποθετήστε τη χοντρή επένδυση και τη λεπτή επένδυση και στις δύο άκρες του μεγάλου υφάσματος.

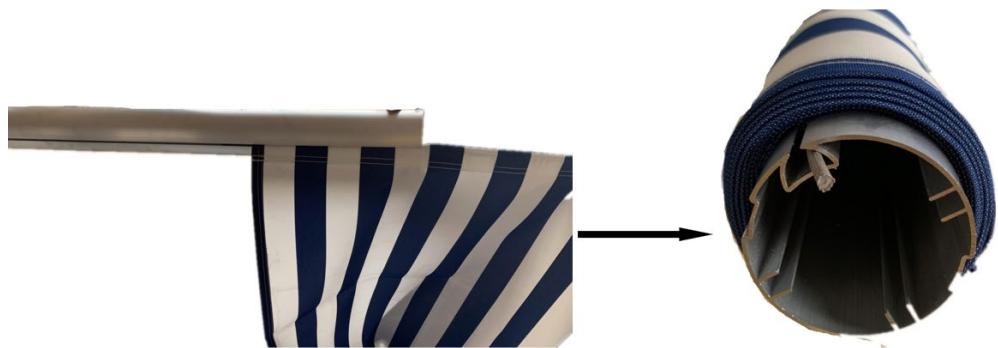

4) Σπρώξτε τη λεπτή μία άκρη του υφάσματος με τη φόδρα που έχετε τοποθετήσει σε μετρητές στον ρολό, μετά περάστε τη χοντρή μία άκρη μέσα από την μπροστινή ράβδο και βάλτε μια άλλη χοντρή στη ράβδο.

1: Poló
2: Μπροστινή μπάρα
3: Τοποθετήστε λεπτή επένδυση στον κύλινδρο
4: Τοποθετήστε παχιά επένδυση στην μπροστινή ράβδο

Προσοχή: Το ύφασμα έχει δύο όψεις: μπροστά και πίσω. Η πίσω πλευρά είναι με το στρίφωμα στραμμένο προς τα κάτω.

Επίδειξη

(1) Τοποθετήστε λεπτή επένδυση στον κύλινδρο

(2) Εισαγάγετε τον κύλινδρο στο κάλυμμα του δεξιού άξονα

(3) Εισαγάγετε τον κύλινδρο στον αριστερό άξονα και το αριστερό στήριγμα κυλίνδρου

(4) Τοποθετήστε παχιά επένδυση στην μπροστινή ράβδο

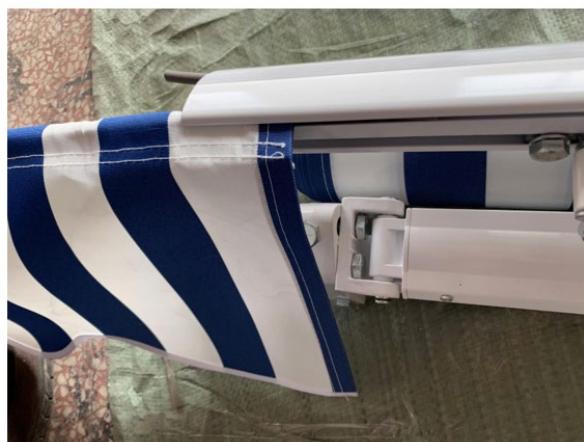

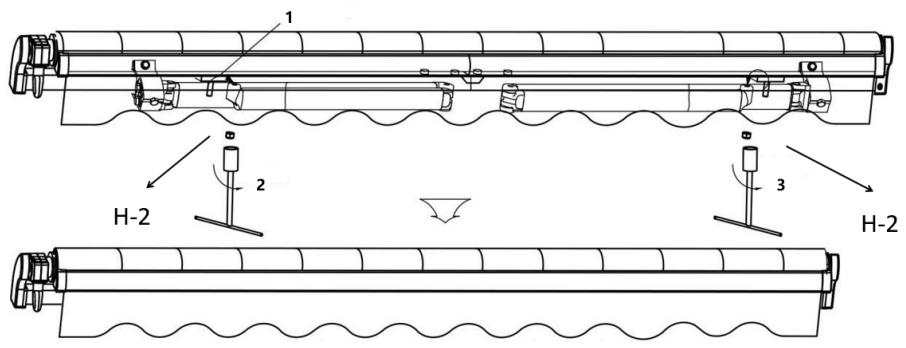

6. Συγκρότημα στήριξης καρπού μπροστινής ράβδου

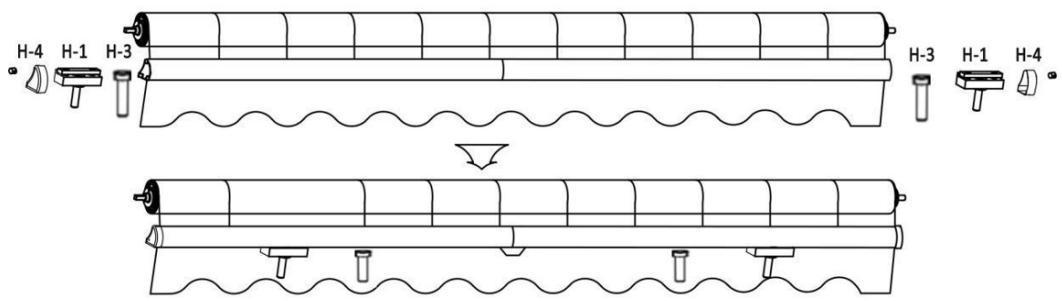

1) Σύρετε τον σύνδεσμο της ράβδου του βραχίονα (Η-1) και το μπλοκάρισμα (Η-3) στην εμπρόσθια ράβδο σε σχήμα σφήνας μέσα από τη μεγάλη διέλευση/σχισμή.
2) Τοποθετήστε και το αριστερό και το δεξί πλαστικό κάλυμμα (Η-4) σε κάθε άκρο της μπροστινής ράβδου.

3) Θέση ρύθμισης ολόκληρης της τέντας: Βεβαιωθείτε ότι οι δύο βραχίονες είναι δεμένοι σφιχτά στη ράβδο στρέψης, μετακινήστε τον σύνδεσμο της ράβδου του βραχίονα (Η-1) μέχρι να συνδεθεί με τον καρπό της μπροστινής ράβδου. Ευθυγραμμίστε την μπροστινή ράβδο και τον κύλινδρο, σφίξτε τη βίδα (Η-2) των δύο υποστηριγμάτων καρπού της μπροστινής ράβδου προς τα πάνω με το κατσαβίδι. Στη συνέχεια, στερεώστε το αυτοασφαλιζόμενο παξιμάδι M10 (α) με μπουλόνια έως και 95% σφιχτά χρησιμοποιώντας το κλειδί με κορδέλα.
4) Τέλος τοποθετώντας το μπλοκάρισμα (Η-3) στο κέντρο των δύο βραχιόνων, στερεώστε το όταν ανοίξει η τέντα.

1: Εισαγάγετε
2: Σφιχτό
3: Σφιχτό

Επίδειξη

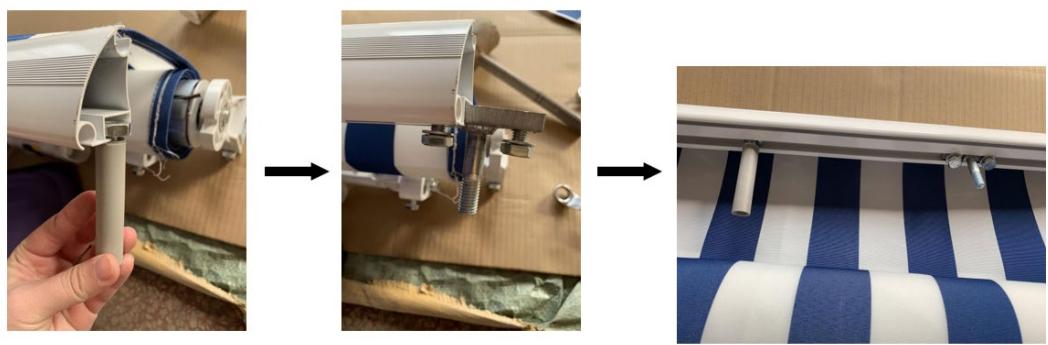

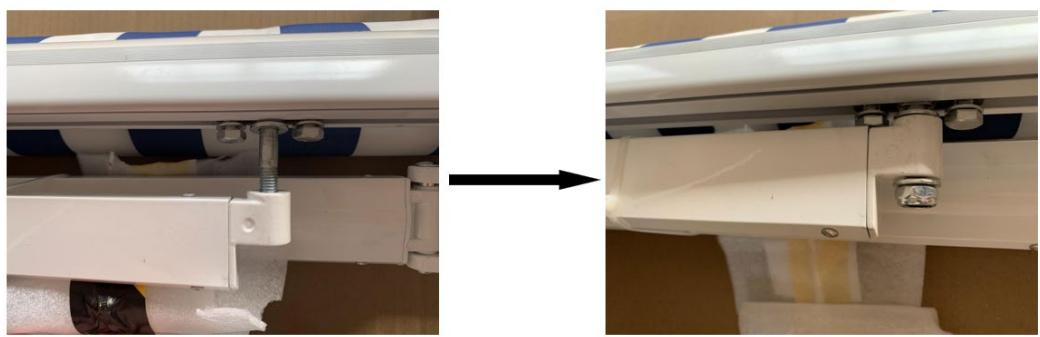

(1) Σύρετε τον σύνδεσμο και τον αποκλεισμό της ράβδου του βραχίονα στην μπροστινή ράβδο

(2) Εισαγάγετε τον σύνδεσμο της ράβδου του βραχίονα στους βραχίονες και σφίξτε το μπουλόνι

(3) Εισαγάγετε το κορδόνι στην μπροστινή ράβδο

7. Συναρμολόγηση Τέντας Φινιρίσματος

1) Σε αυτό το σημείο, είναι ασφαλές να κόψετε τα μανίκια ασφαλείας που συγκρατούν τους βραχίονες και τη ράβδο στρέψης προς τα κάτω. Η συναρμολόγηση της τέντας ολοκληρώθηκε!
2) Τώρα, προχωρήστε στο τμήμα τοποθέτησης στον τοίχο.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΙΧΟΥ

Παρακαλούμε προετοιμάστε τα παρακάτω εργαλεία πριν την εγκατάσταση (δεν περιλαμβάνονται στο προϊόν)

1- Нлектрикό τρυπάνι με τρυπάνι φ 14
2- Taivía
3- Γαλλικό κλειδί (κλειδιά των Μ10 και Μ12)
4- Σφυρί

1. Διαδικασία εγκατάστασης

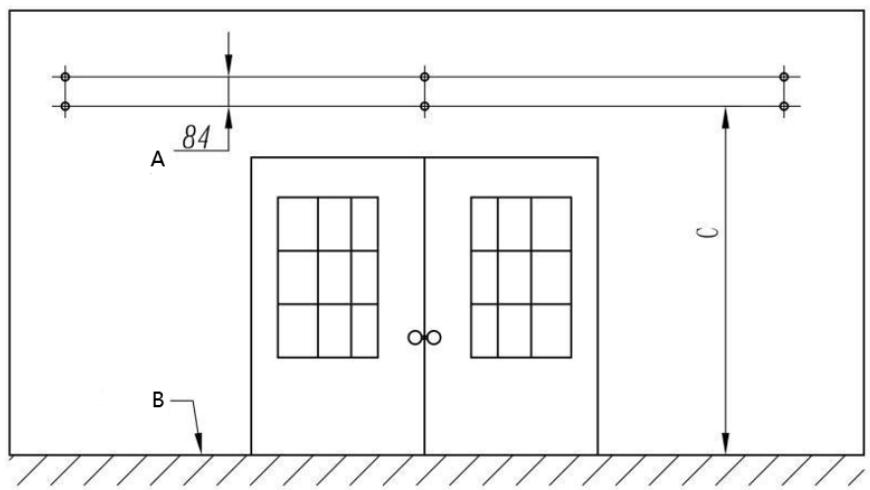

1) Μετρήστε την απόσταση κατά μήκος του τοίχου όπου μπορεί να τοποθετηθεί. Ανοίξτε τρύπες για βραχίονες τοίχου στον τοίχο ανάλογα με τις αποστάσεις τοποθέτησης και το ύψος των στηρίξεων τοίχου. Η διάμετρος και το βάθος της οπής πρέπει να είναι ίδια με τα μπουλόνια διαστολής.

A. 3,5 ίντσες
B. Εδαφος

Σημείωμα:

• Οι οπές κάθε ομάδας πρέπει να βρίσκονται στην ίδια γραμμή σε εγκάρσια και κατακόρυφη κατεύθυνση.
- Συνιστάται να σχεδιάσετε γραμμές στον τοίχο πρώτα για να διασφαλίσετε την ακριβή θέση και το μέγεθος των οπών.
2) Σφυρηλατήστε όλα τα μπουλόνια διαστολής στις οπές. Στη συνέχεια, αφαιρέστε τα παξιμάδια και πλύνετε.

• Τα μπουλόνια διαστολής πρέπει να σφυρηλατηθούν εντελώς στον τοίχο.
- Τα μπουλόνια πρέπει να είναι κολλημένα έξω από τον τοίχο έτσι ώστε να μπορούν να τοποθετηθούν τα στηρίγματα τοίχου σε αυτόν.
- Το παξιμάδι και η ροδέλα μπορεί να διαχωριστούν από το μπουλόνι κατά τη διάρκεια της μεταφοράς, τοποθετήστε τα ξανά στην αρχική τους θέση πριν τα σφυρηλατήσετε στον τοίχο.

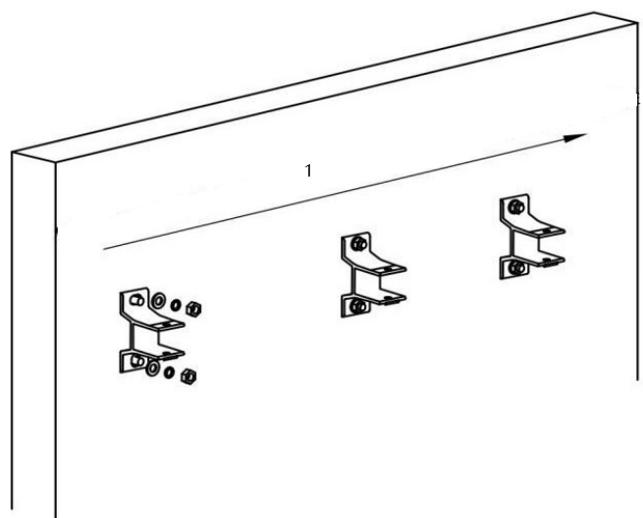

3) Αφαιρέστε τα αρχικά μπουλόνια των στηρίξεων τοίχου όπως φαίνεται στην εικόνα, χρησιμοποιήστε μπουλόνια διαστολής για να στερεώσετε τα στηρίγματα τοίχου στον τοίχο. Μην σφίγγετε τελείως, αφήστε τα στηρίγματα τοίχου να παραμένουν στον τοίχο με λίγη κίνηση.

1- Βεβαιωθείτε ότι όλες οι βάσεις βρίσκονται στην ίδια οριζόντια γραμμή

1. Απόσταση τοποθέτησης μεταξύ των στηριγμάτων τοίχου

Τέντα < 3μ	Μόνο 2 βραχίονες τοίχου για κάθε άκρο ράβδων στρέψης
Τέντα 3,5μ ~ 4,5μ	2 βραχίονες τοίχου σε κάθε άκρο της ράβδου στρέψης, ένας μεσαίος βραχίονας ανάμεσα σε απόσταση 2 ώμων βραχίονα (οι βραχίονες αναφέρονται στα βήματα της συναρμολόγησης 6)
Τέντα > 5μ	2 στηρίγματα τοίχου σε κάθε άκρο της ράβδου στρέψης, 2 μεσαία στηρίγματα χωρίζονται σε ίσο μήκος μεταξύ 2 ώμων βραχίονα σε κάθε άκρο των ράβδων στρέψης. (βήματα συναρμολόγησης 6)

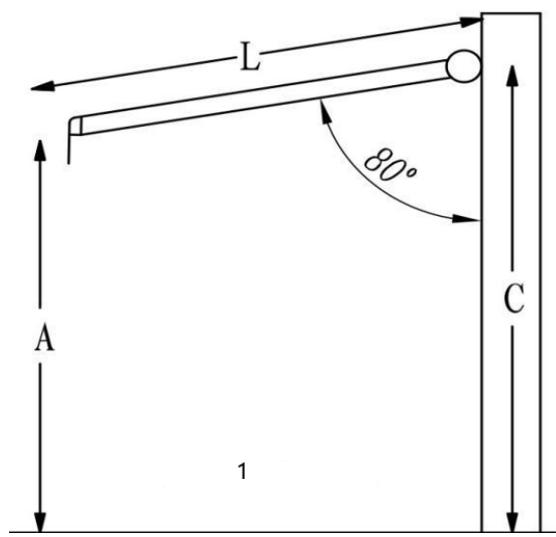

4) Όπως φαίνεται στο σχήμα, συνιστούμε να κάνετε την επιφάνεια της τέντας να σχηματίζει γωνία περίπου 80 μοιρών με τον τοίχο όταν είναι ανοιχτός.

Μπορείτε να ακολουθήσετε αυτόν τον τύπο: C= A + 0,17*L

(A: Το ύψος της μπροστινής ράβδου που επιθυμείτε, L: Το μήκος του τεντώματος του βραχίονα, Γ: Το ύψος των στηρίξεων τοίχου)

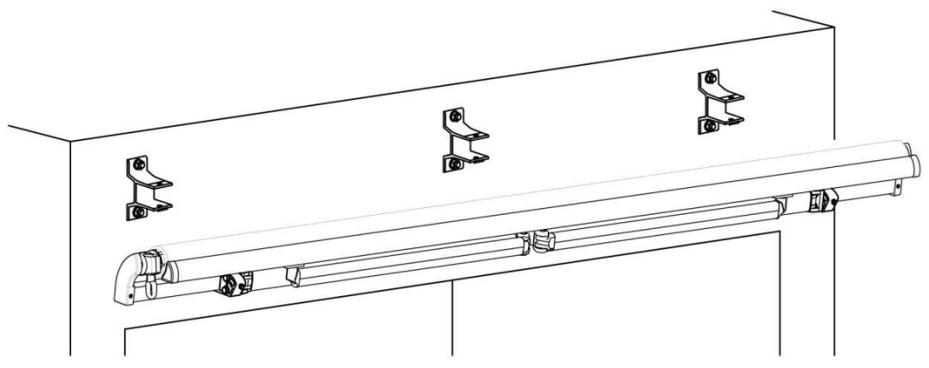

5) Τοποθετήστε την τέντα στα στηρίγματα τοίχου σύμφωνα με τις «Αποστάσεις τοποθέτησης μεταξύ των στηριγμάτων τοίχου» παραπάνω, τοποθετήστε τα αρχικά μπουλόνια στα στηρίγματα τοίχου και σφίξτε τα. Τέλος στερεώστε όλα τα μπουλόνια διαστολής.

• Η ΣΩΣΤΗ ΤΟΠΟΘΕΣΙΑ ΤΩΝ ΣΤΗΡΙΓΜΑΤΩΝ ΕΙΝΑΙ ΤΟ ΠΙΟ ΣΗΜΑΝΤΙΚΟ ΣΤΟΙΧΕΙΟ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΗΣ ΤΕΝΤΑ.
  • ΕΙΝΑΙ ΚΡΙΣΙΜΟ ΝΑ ΣΦΙΛΩΝΕΤΕ ΟΛΟΥΣ ΤΟΥΣ ΣΤΗΡΙΓΜΟΥΣ ΣΤΕΡΕΩΣΗΣ ΣΕ ΚΟΥΦΙΔΑ, ΤΑΞΕΙΣ, ΚΕΦΑΛΕΣ ́Η ΑΛΛΑ ΚΥΡΙΑ ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η ΜΗ ΑΣΦΑΛΕΙΑ ΣΥΓΚΕΝΤΡΩΣΗ ΟΛΩΝ ΤΩΝ ΣΤΗΡΙΓΜΑΤΩΝ ΣΤΟΝ ΤΟΙΧΟ ΜΠΟΡΕΙ ΝΑ ΑΠΟΤΕΛΕΙ ΤΗΝ ΚΑΤΑΡΡΥΣΗ ΤΗΣ ΤΕΝΑΣ ΚΑΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ ́Η ΘΑΝΑΤΟ.

3. Οδηγίες για ισοπέδωση της μπροστινής πλευράς

1- Μπράτσο
2- Παξιμάδια κλειδώματος
3- Τζακ Μπολτ

1. Χαλαρώστε τα παξιμάδια ασφάλισης.
2. Γυρίστε το μπουλόνι του γρύλου για να ρυθμίσετε το βήμα Ρυθμίστε τον βραχίονα μέχρι την μπροστινή πλευρά.
3. παραμένει σε οριζόντια γραμμή.
4. Σφίξτε τα παξιμάδια ασφάλισης.

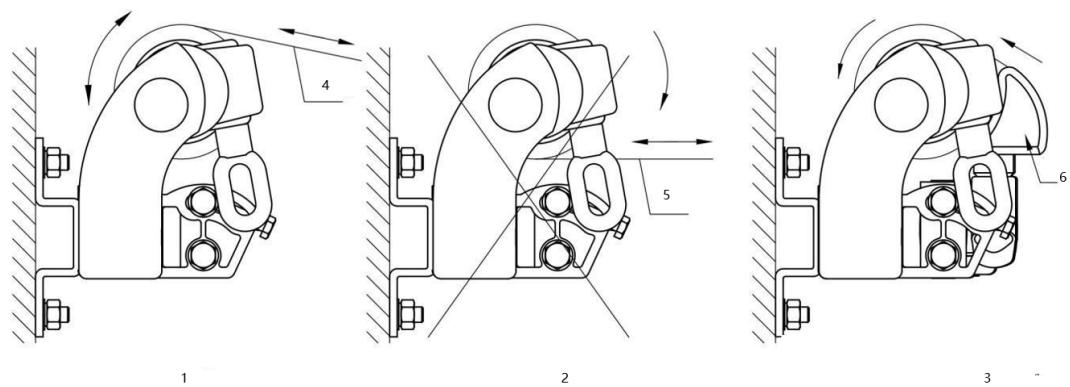

Κοινός Λάθη

1- Σωστή λειτουργία
2- Λάθος λειτουργία
3- Προειδοποίηση: Όταν η μπροστινή ράβδος αγγίζει τον κύλινδρο όπως φαίνεται στην εικόνα, μην προσπαθήσετε να τους πλησιάσετε, διαφορετικά το προϊόν μπορεί να καταστραφεί.
4- Υφασμα
5- Υφασμα
6- Μπροστινή μπάρα

FAQ:

Τι γίνεται αν το ύφασμα τυλίγεται ανομοιόμορφα ή οι δύο βραχίονες δεν μπορούν να ανοίξουν ταυτόχρονα;

Απάντηση: Κοιτάξτε τη σταθερότητα των δύο βραχιόνων και προσαρμόστε τον καρπό της μπροστινής ράβδου του ταχύτερου βραχίονα ανάλογα προς τα έξω.

ΣΠΟΥΔΑΙΟΣ!

Διαβάστε προσεκτικά τις “Οδηγίες εγκατάστασης και λειτουργίας” πριν την εγκατάσταση. Φυλάξτε την οδηγία σε ασφαλές μέρος για μελλοντική αναφορά.

Λίστα εξαρτημάτων

Για τη στήριξη της κατασκευής κατά την τοποθέτηση, συνιστάται η εγκατάσταση αυτού του προϊόντος από δύο άτομα. Η τέντα DIY πρέπει να στερεώνεται μόνο σε ισχυρούς και σταθερούς τοίχους. Ελέγξτε πρώτα ότι έχετε όλα τα εξαρτήματα που αναφέρονται πριν συνεχίσετε.

Παρεχόμενα εξαρτήματα

1.

x1 Κύριο μέρος- Αριστερά (Περιλαμβάνεται κύλινδρος, μπροστινή ράβδος, ράβδος στρέψης και βραχίονας)

2.

x1 Κύριο μέρος-Δεξιά (Περιλαμβάνεται κύλινδρος, μπροστινή ράβδος, ράβδος στρέψης και βραχίονας)

3.

x1 Ύφασμα και κορδόνι (C)

4.

x3 Υφασμάτινη επένδυση (D)

5.

x1 μανιβέλα χειρός (Ε)

6.

x1 Σύνδεσμος ράβδου στρέψης (F)

7.

x1 Roller Connector (G)

8.

x1 Σύνδεσμος μπροστινής ράβδου (Η)

Λίστα βιδωτών τσαντών (για 2,0 m / 2,5 m / 3,0 m)

Μέρος-ΣΤ : Αξεσουάρ στηρίγματος τοίχου

F-1: x2 Στήριγμα τοίχου
F-2: Κοχλίας διαστολής x4
F-3: x2 μπουλόνι M8x60
F-4: x2 Μπουλόνι M8 + Ροδέλα ∅8

Μέρος-Z : Αξεσουάρ Roller&Torsion Bar

(G-1)

(G-2)

(G-3)

(G-4)

G-1: x4 μπουλόνι M6 x 45
G-2: x4 Bolt M6+ Poδέλα ∅6
G-3: x8 Bíδα στερέωσης M4 x 15
G-4: x2 Πλαστικό Κάλυμμα

Μέρος-Η : Αξεσουάρ μπροστινής μπάρας

Η-1: x2 Σύνδεσμος μπάρα βραχίονα
H-2: x2 Bolt M10+ Poδέλα ∅10
H-3: x2 Blocker
Η-4: x2 Πλαστικό Κάλυμμα

13

(H-5)

14

(G-3)&(H-6)

H-5: x2 Bíδα στερέωσης M8 x 20

(G-3) &(H-6): x4 Bíδα στερέωσης M4x15
