INSTRUKCJA OBSŁUGI UNI_RA_01 Uniprodo

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładnie tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Markiza balkonowa ręczna
Model	UNI_RA_01	UNI_RA_02

Zamiar

Markiza balkonowa rozkładana ręcznie służy do zapewnienia cienia i ochrony przedstońcem i lekkim deszczem na balkonie lub tarasie.

Instalacja

MONTAŻ

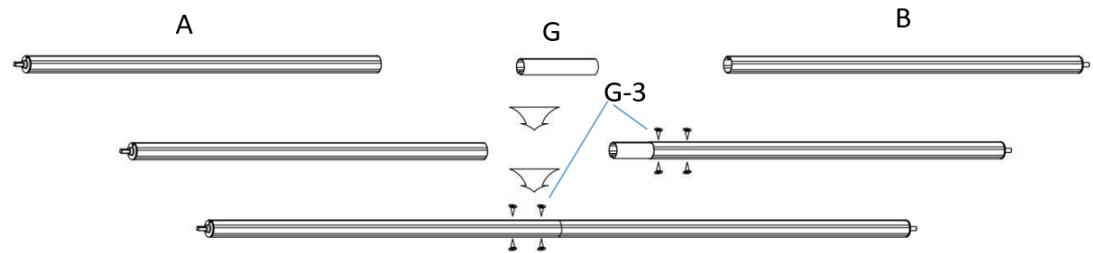

1. łączenie rurek rolkowych

Wóż łącznik rolki (G) do prawej rolki (B-Roller), przymocuj śrubą (g-3). Połącz lewą rolkę (A-Roller) ze złączem (G), przymocuj ją śrubą (G-3). Teraz masz wałek pełnej długości.

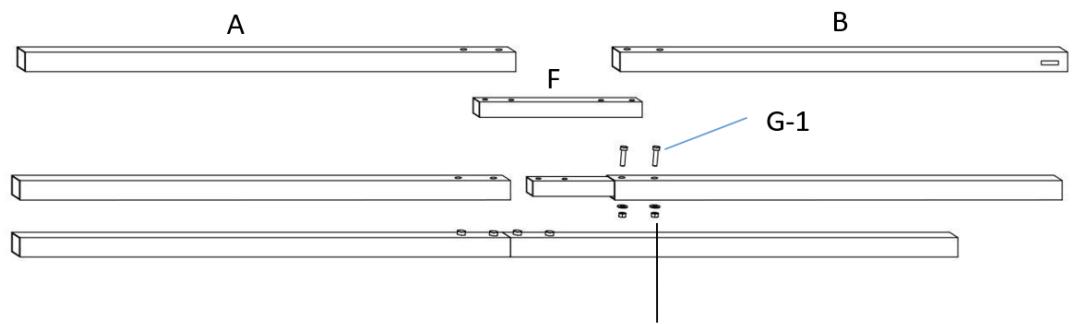

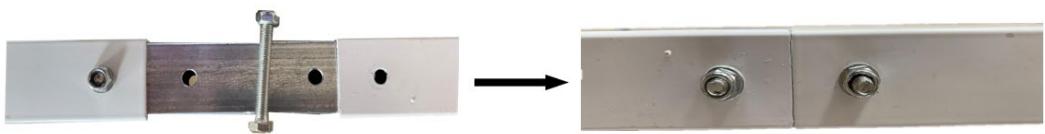

2. Łączenie drązków skrętnych

Montaż drążka skrętnego: Wsunąć łącznik drążka skrętnego (F) do prawego drążka skrętnego (B-2), przymocować śrubą (BB-1). Połącz lewy drążek skrętny (B-1) ze złączem (B-3), przymocuj śrubą (BB-1). Teraz masz pełnowymiarowy drążek skrętny.

G-2

A: A-Pręt skrętny

B: B-Pręt skrętny

F: Złącze

Demonstracja

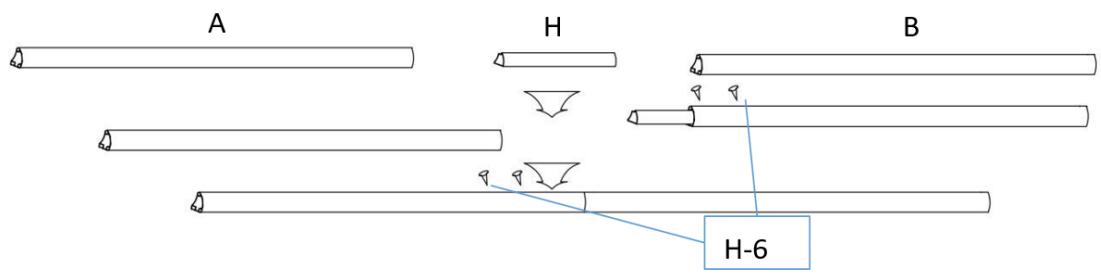

3. Łączenie przednich drązków

Montaż przedniego drążka: Włóż łącznik przedniego drążka (H) do prawego przedniego drążka (B-Przedni drążek), przymocuj śrubą (H-6). Połącz lewy przedni drążek (A-Front Bar) ze złączem (H), przymocuj go śrubą (H-6). Teraz masz przedni drążek o pełnej długości.

A: A-Przedni drążek

B: B-Przedni drążek

H: Złącze

H-6: Śruba

Demonstracja

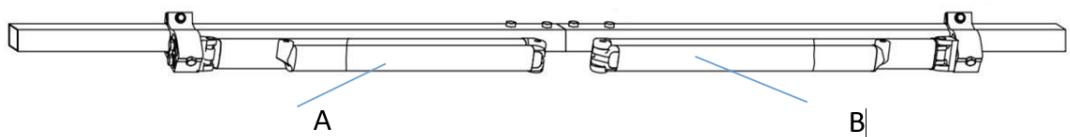

Lewe ramię (ramię A) i prawe ramię (ramię B) są już zamontowane na drążku skrętnym. (Ten krok jest już wykonany w fabryce)

OSTRZEŻENIE:

• Podczas montażu ramiona powinny być ze sobą związane, aby zapobiec ich odbiciu i obrażeniom na tym etapie.
• Nie zdejmuj rękawów zabezpieczających, które przytrzymują ramiona w dole!

A: Ramię A
B: Ramię B

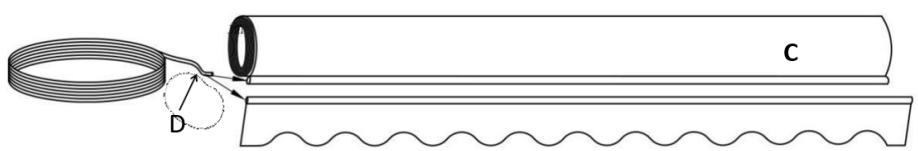

5. Montaż tkaniny

1) Ostrożnie otwórz pudełko, aby upewnić się, że tkanina i lambrekin nie są uszkodzone.
2) Rozlóż kawałki materiału markizy. Powinieneś mieć jeden duży kawałek materiału (C) i falbanę z falbaną na brzegu. Powinieneś mieć również trzy sznurki materiałowe: dwa grubsze i jeden cieńszy (D).
3) Przewlecz podszewkę z materiału, jedną grubą i jedną cienką, przez oba końca dużej markizy (C). Może to być powolny proces i najlatwiej jest go przeprowadzić w dwie osoby.

C: Tkanina
D: Sznurki podszewkowe z materiału

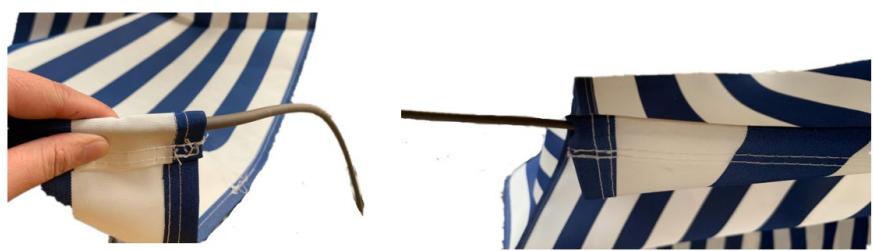

Demonstracja

Włóż grubą i cienką wkładkę do obu końców dużego kawałka materiału.

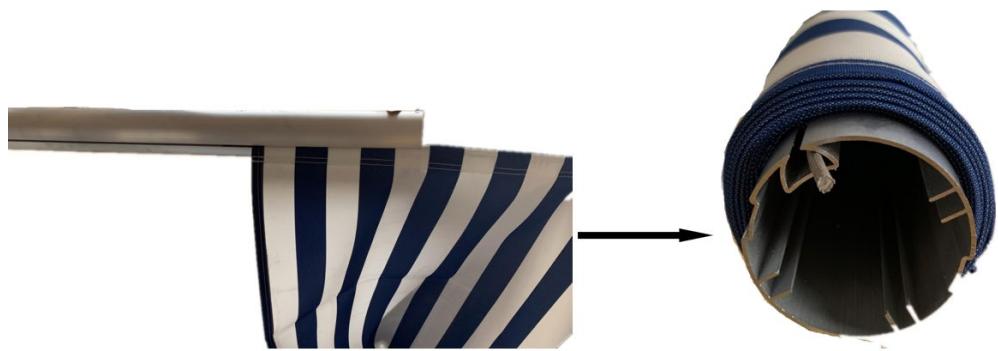

4) Wsuń cienki koniec materiału z podszewką w otwory na wałku, następnie przełoż grubszy koniec przez przedni pręt i włóż kolejny grubszy koniec do falbany.

1: Rolka
2: Przedni drążek
3: Włóż cienką wkładkę do wałka
4: Włóż grubą wkładkę do przedniego pręta

Uwaga: Tkanina ma dwie strony: przód i tył. Tylna strona ma brzeg skierowany do dołu.

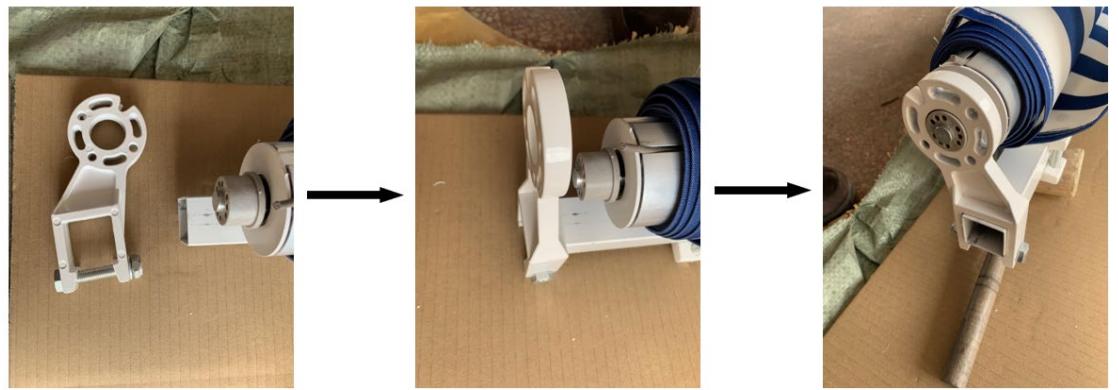

Demonstracja

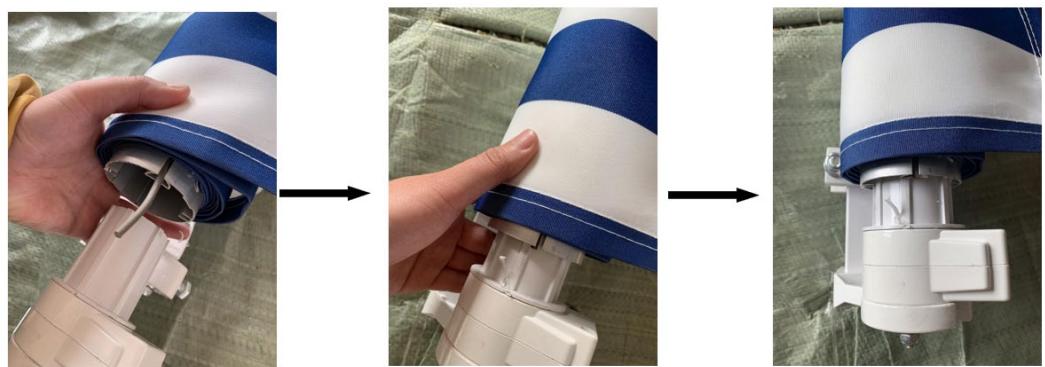

(1) Włóż cienką wkładkę do wałka

(2) Włóż rolkę do prawej pokrywy wału

(3) Włóż rolkę do lewego wału i lewego wspornika rolki

(4) Włóż grubą wkładkę do przedniego pręta

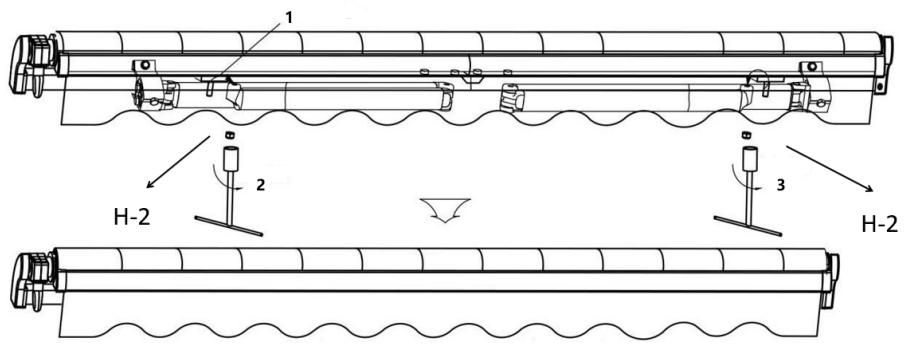

6. Zespół podpórki nadgarstka przedniego drążka

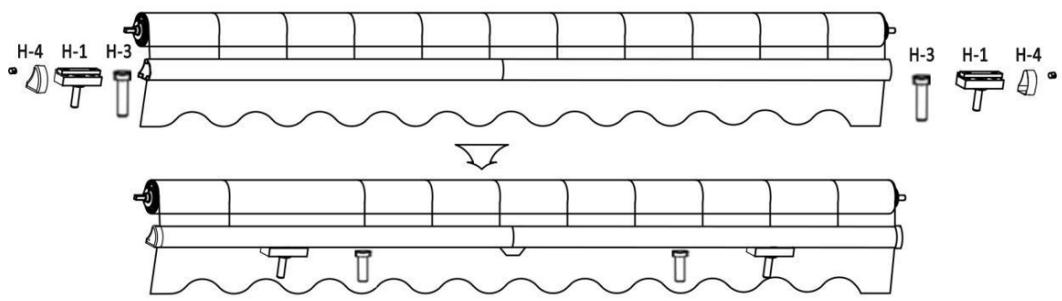

1) Przesuń łącznik drążka ramienia (H-1) i blokadę (H-3) do klinowatego przedniego drążka przez duży otwór przelotowy/szczelinę.
2) Założ lewą i prawą plastikową osłonę (H-4) na każdy koniec przedniego drążka.

3) Ustawienie całej markizy: Upewnij się, że oba ramiona są ściśle związane z drążkiem skrętnym, przesuń łącznik drążka ramienia (H-1) do momentu, aż połączy się z nadgarstkiem przedniego drążka. Wyrównaj przedni drążek i rolkę, dokręć śrubę (H-2) dwóch podpórek nadgarstka przedniego drążka do góry za pomocą śrubokręta. Następnie dokręć nakrętkę samokontrującą M10 (a) śrubami dokręcając je do 95% momentu przy użyciu klucza taśmowego.
4) Na koniec należy ustawić blokadę (H-3) na środku dwóch ramion i zamocować ją po otwarciu markizy.

1: Włóż
2: Ściste
3: Ścisty

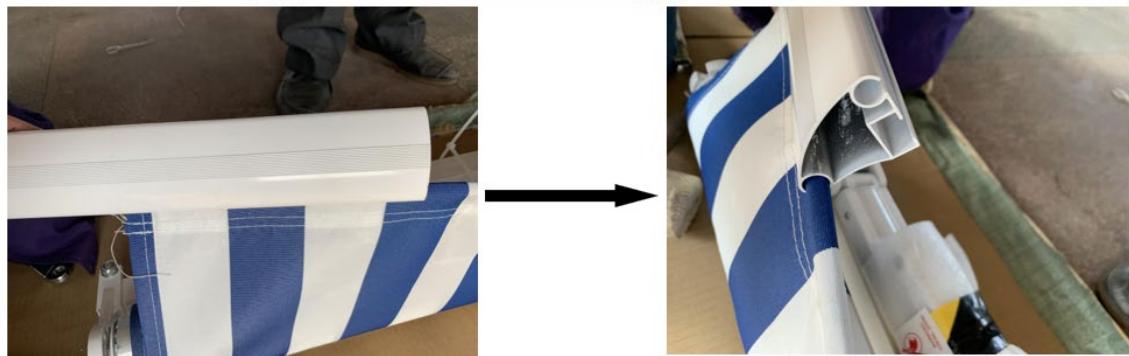

Demonstracja

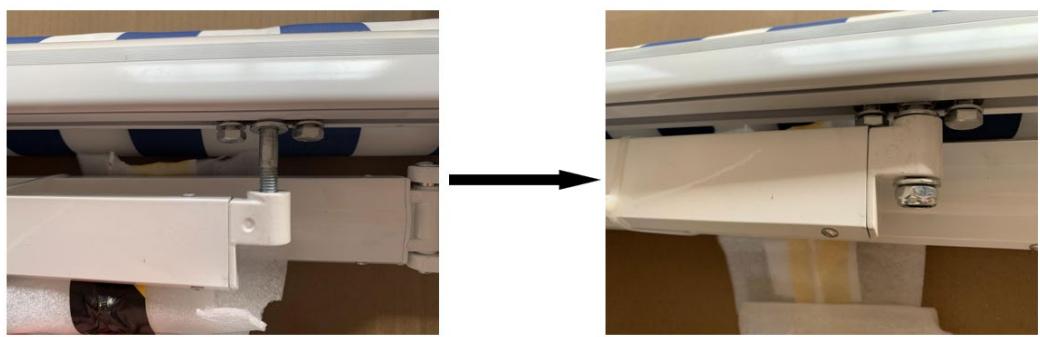

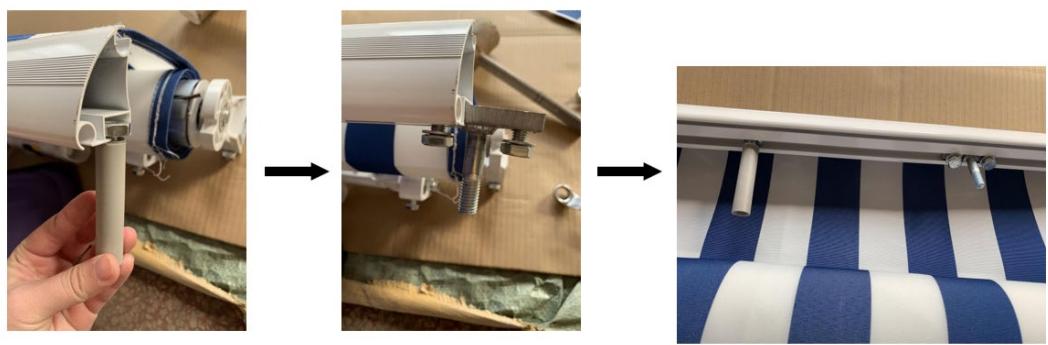

(1) Przesuń łącznik drążka ramienia i blokadę do przedniego drążka

(2) Włóż łącznik drążka ramienia do ramion i dokręć śrubę

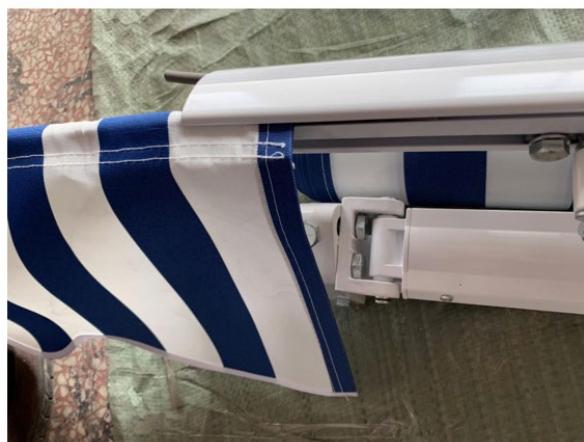

(3) Włóż falbanę do przedniego drążka

7. Montaż markizy końcowej

1) W tym momencie można bezpiecznie przeciąć tuleje zabezpieczające, które przytrzymują ramiona i drążek skrętny. Montaż markizy jest ukończony!
2) Teraz przejdź do części poświęconej montażowi na ścianie.

MONTAŻ NA ŚCIANIE

Przed instalacją należy przygotować następujące narzędzia (nie są dołączone do produktu):

1- Wiertarka elektryczna z wiertłem φ 14
2- Taśma
3- Klucz (klucze M10 i M12)
4- Młotek

1. Procedura instalacji

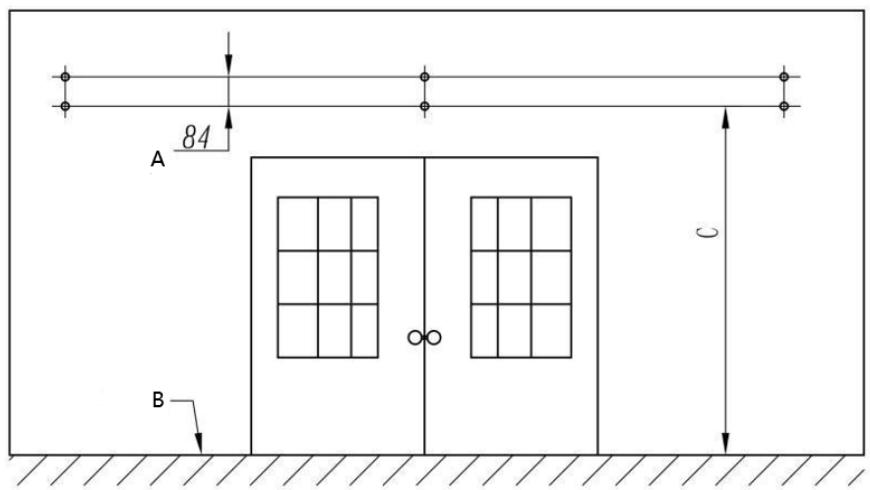

1) Zmierz odległość wzdłuż ściany, w której można go umieścić. Wywierć otwory na uchwyty ścienne w ścianie, uwzględniając odległości montażowe i wysokość uchwytów. Średnica i głębokość otworu muszą być takie same jak w przypadku śrub rozporowych.

A. 3,5 cala
B. Grunt

Notatka:

• Otwory w każdej grupie muszą znajdować się na tej samej linii w kierunku poprzecznym i pionowym.
• Zaleca się, aby najpierw narysować linie na ścianie, aby zapewnić precyzyjne umiejscowienie i rozmian otworów.
  2) Wbij wszystkie kołki rozporowe w otwory. Następnie zdejmij nakrętki i podkładkę.

• Kołki rozporowe muszą być wbite w ścianę na całej jej długości.
• Śruby muszą wystawać ze ściany, aby można było zamontować na nich uchwyty ścienne.
• Podczas transportu nakrętka i podkładka mogą oddzielić się od śruby, dlatego przed przybiciem ich do ściany należy umieścić je w pierwotnym położeniu.

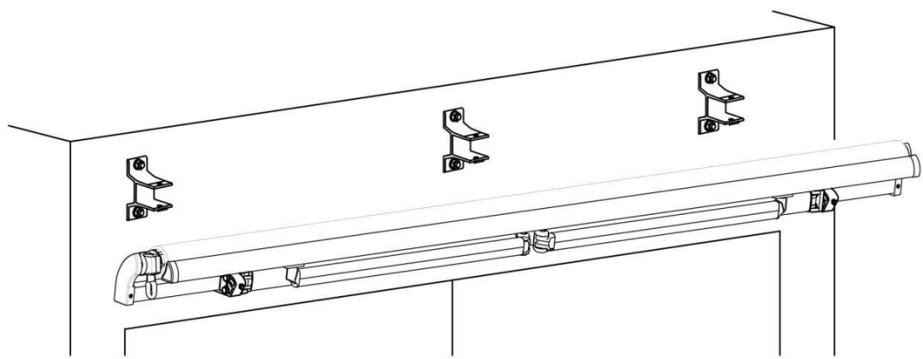

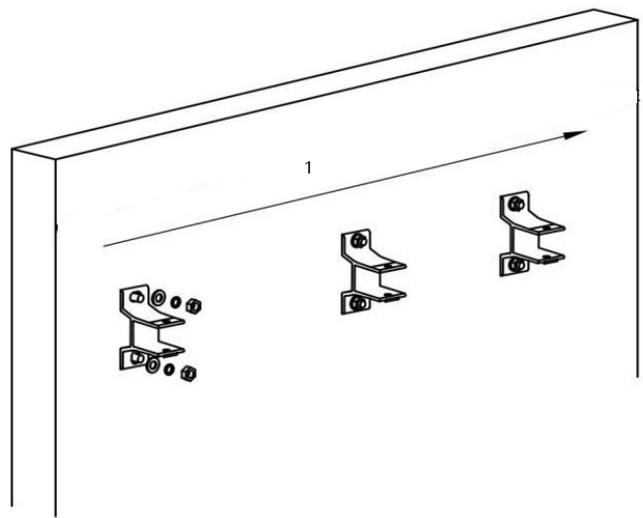

3) Zdejmij oryginalne śruby uchwytów ściennych, jak pokazano na rysunku, i zamocuj uchwyty ścienne do ściany za pomocą kołków rozporowych. Nie dokręcaj całkowicie, pozostaw uchwyty ścienne tak, aby przylegały do ściany, umożliwiając niewielki ruch.

1- Upewnij się, że wszystkie bazy znajdują się na tej samej linii poziomej

1. Odległość montażowa między uchwytami ściennymi

Markiza < 3m	Tylko 2 uchwyty ścienne na każdy koniec drążków skrętnych
Markiza 3,5m ~ 4,5m	2 uchwyty ścienne na każdym końcu drążka skrętnego, środkowy uchwyt pomiędzy nimi w odległości 2 ramion (uchwyty ramion odnoszą się do kroków montażu 6)
Markiza > 5m	2 wsporniki ścienne na każdym końcu drążka skrętnego, 2 środkowe wsporniki podzielone na równą długość w odległości 2 ramion na każdym końcu drążka skrętnego. (kroki montażu 6)

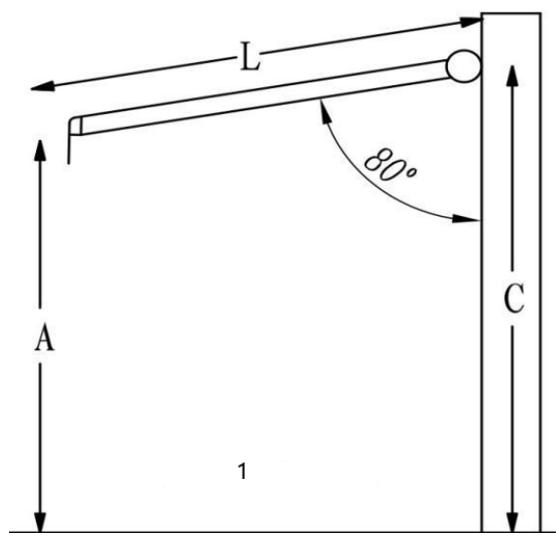

4) Jak pokazano na rysunku, zalecamy wykonanie markizy pod kątem około 80 stopni do ściany, gdy jest otwarta.

Możesz skorzystać z tego wzoru: C= A + 0,17*L

(A: Wysokość przedniego drążka, jaką chcesz uzyskać; L: Długość rozciągniętego ramienia; C: Wysokość uchwytów ściennych)

5) Zamontuj markizę na uchwytach ściennych zgodnie z „Odległościami montażowymi między uchwytami ściennymi” powyżej, włóż oryginalne śruby na uchwyty ścienne i dokręć je. Na koniec przykręć wszystkie śruby rozporowe.

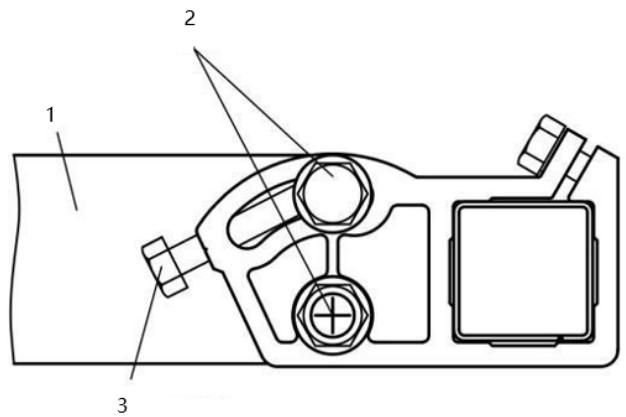

3. Instrukcja poziomowania przedniej strony

1- Ramię
2- Nakrętki zabezpieczające
3- Śruba Jacka

1. Odkręć nakrętki zabezpieczające.
2. Przekręć śrubę podnośnika, aby wyregulować skok. Wyreguluj ramię do przodu.
3. pozostaje w linii poziomej.
4. Dokreć nakrętki zabezpieczające.

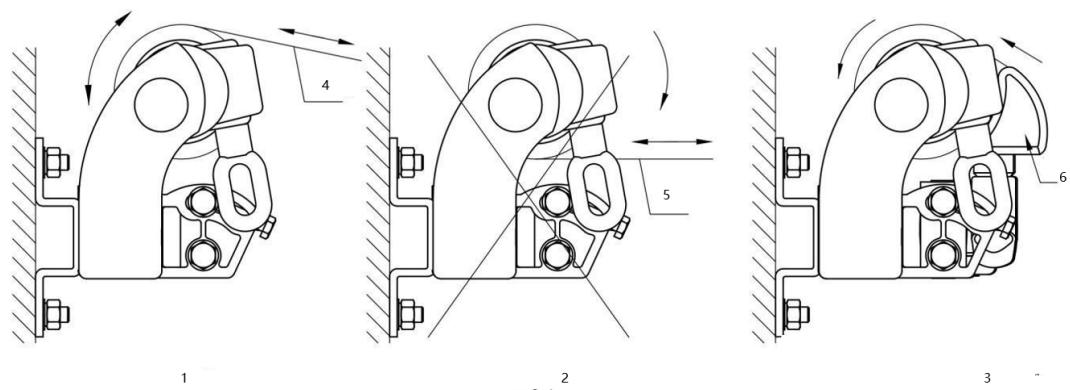

Wspólny Błędy

1- Prawidłowa obstuga
2- Nieprawidłowa operacja
3- Ostrzeżenie: Jeżeli przedni drążek dotyka wałka, jak pokazano na rysunku, nie należy próbować zbliżać ich do siebie, gdyż może to spowodować uszkodzenie produktu.
4- Tkanina
5- Tkanina
6- Przedni drążek

Często zadawane pytania:

Co się stanie, jeśli tkanina nawinie się nierównomiernie lub dwa ramiona nie będą mogły otworzyć się jednocześnie?

Odpowiedź: Zwróć uwagę na stabilność obu ramion i odpowiednio dostosuj przedni nadgarstek szybszego ramienia, kierując go na zewnątrz.

WAŻNY!

Przed instalacją należy uważnie przeczytać „Instrukcję instalacji i obsługi”. Zachowaj instrukcję w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości.

Lista części

Aby zapewnić wsparcie konstrukcji podczas montażu, zaleca się, aby produkt był montowany przez dwie osoby. Markizę DIY należy mocować wyłącznie do mocnych i stabilnych ścian. Zanim przejdziesz dalej, sprawdź, czy masz wszystkie wymienione elementy.

Dostarczone komponenty

1.

(A-Przedni drążek; A-Drażek skrętny; A-Ramię)

x1 Część główna - lewa (w tym rolka, przedni drążek, drążek skrętny i ramię)

2.

x1 Część główna - prawa (w tym rolka, drążek przedni, drążek skrętny i ramię)

3.

x3 Podszewka materiałowa (D)

5.

x1 łącznik drążka skrętnego (F)

7.

x1 Złącze rolkowe (G)

8.

x1 Złącze przedniego drążka (H)

Wykaz worków ze śrubami (dla 2,0 m / 2,5 m / 3,0 m)

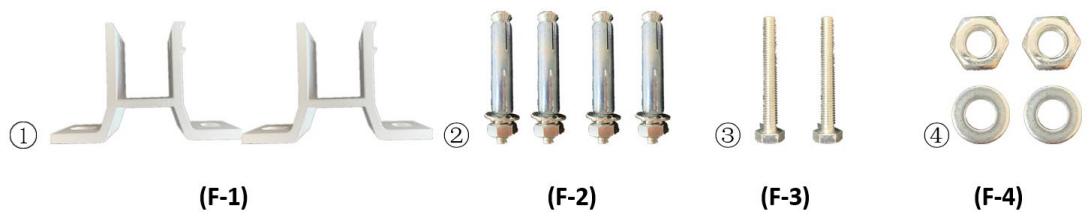

Część F : Akcesoria do uchwytów ściennych

F-1: x2 Uchwyt ścienny
F-2: x4 Śruba rozporowa
F-3: x2 Śruba M8x60
F-4: x2 Śruba M8 + Podkładka ∅8

Część G : Akcesoria do rolek i drążków skrętnych

(G-1)

(G-2)

(G-3)

(G-4)

G-1: x4 Śruba M6 x 45
G-2: x4 Śruba M6 + Podkładka ∅6
G-3: x8 Śruba mocująca M4 x 15
G-4: x2 Ośłona plastikowa

Część H : Akcesoria do przedniego drążka

H-1: x2 łącznik drążka ramienia
H-2: x2 Śruba M10 + Podkładka ∅10
H-3: x2 Bloker
H-4: x2 Ośłona plastikowa

13

(H-5)

14

(G-3)&(H-6)

H-5: x2 Śruba mocująca M8 x 20

(G-3) i (H-6): x4 Śruba mocująca M4x15

(2) Jstatykite volą j dešinjjj veleno dangtj

(3) Jstatykite volą j kairjjj veleną ir kairiojo veleno atramą
